海信电视hz65u7e逻辑板怎么改

它叫逻辑板，市值二十多块钱，当你的电视出现有声音没图像，当你用手拍打的时候，而且还有光，或者有的时候出现花屏的情况下，很多时候有可能就是它坏了，如果你的动手能力更强，你可以更换一下它，来试一下。 首先把电视拿下来，放到一个桌子上，把它的后壳给它拆掉，一般都是后壳有一圈螺丝上的，拆掉之后你就能看到电视机内部的结构。电源板、主板、逻辑板，咱刚才说的就是这块板，哎，有生无土，咱们就可以把这块板给它更换， 就可以试一下。其实更换这块板的话相对而言还是比较简单的，首先这个板的话就几根排线，这个是插头，这些排线相对严就很好吧，像这黑色的直接往上一扣，一拿就下来了，这个也是一样的，一扣一拿就下来，然而这个这个的话 弄的话要注意一点，因为这个的话两边有两个卡扣，看到没？我们要把它按住，按住然后往下推它就掉了，然后这里有几颗螺丝，咱把它给拧掉，把它给新的给它更换上去，一般就可以了。二零二六一块守护团圆，维修最快三十分钟上门。

今天我们来看一台机啊，某品牌的，然后一开机都是白白的，有影子，这边板子电源、背光都是正常的， 屏幕是，估计是屏幕有问题是吧？这个是用户不修的，我们看一下华星 d 零四， 一零四是某些师傅手中的发财屏，我们能怎么处理呢？换逻辑板，换排线，拿出我们珍藏已久了啊，一样的板啊， 通电开机，见证奇迹的时刻，是不是觉得轻松秒杀，看到没有，不要高兴太早，图像发暗又拖尾，大家还发现什么问题没有？ 我们感觉这边问题比较多，先断这边，你看这边是 ok， 这种屏幕的通病，图像发白，你看一下这个 i c 烧了， 这边亮起来了，但是你看这边角角也烧了， 不修了。说一下，这么这么丑的套娃的机子也能卖了好多年，哎，二零一六年，二零一八年都是这种款式，哎，信仰的力量和什么说什么，芯片厉害。

液晶屏出现蓝屏、灰屏都是很好修，假如六十五寸换屏至少得三千多，但是小毛病，简单方法就能修好。拆开后找到逻辑板，一半排线取开，假如能够显示一半画面， 那么这种情况百分之九十就能修好。维修很容易，只要剪断几根保护线， 电视马上复活， 整个过程维修很快，也不需要任何技术。

家人们电视机坏了，不要着急，学会这几招，电视机自己都可以搞定了。 第一招，电视机不通电，只灯不亮，直接换电源板。第二招，灯亮不开机或者图像正常，没有声音，直接换主板。第三招，遥控失灵，换遥控器也没有作用，直接换遥控接收头。 第四招，如果搜不到 wifi 信号，或者网速特别的慢，换这个 wifi 小 本坏了以后具体追网络大片。 第五招，如果屏幕灰屏有声音，直接换逻辑板。第六招，如果屏幕红绿蓝白一直在循环的转换，把这个逻辑板上的卡扣扣开，拔出来平线，找一个免费的橡皮，对着这个金属触点摩擦，三分钟问题解决。 第七招，如果屏幕抖动，屏幕有横纹和竖纹的干扰，把这两根平线分别断开，进行单边测试，如果断开这一边，另一边的图像正常，说明是这一边出问题了。找一个免费的胶布，顺着边上 粘贴，十到十五根，问题立马解决。还有什么不懂的评论区留言找我，给你一一解答。

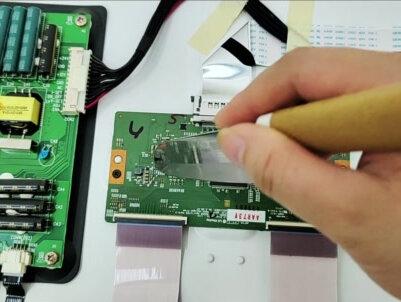

一把水果刀修好一台横线闪屏故障，现场修好。大家好，我是修电视的小张，今天远程指导修好一台飞利浦电视，这个是原机故障，横线加闪屏，用户远程找到我， 问我这种故障是否能修好，今天我教大家花十几分钟把这台电视修好，型号是飞利浦五十五寸。远程教用户拆开后盖 有内部板件，逻辑板，可以看到配屏是 l g 屏幕，用户说它两边单独测试了都没有图像，导致这种两边都不出图示，因为没有接受到位。一信号上家用工具直接操作， 像视频这样断开这个位置干扰信号，断开一根干扰信号即可。 nice 通电测试，用户说好了一根烟的时间修好一台电视机，画面完美修复。

故障，飞屏点半边图像正常，这是一张六十五寸华星 d 零二的屏幕。首先我们点半边正常，先断外，断外贴排线， 断外，严重偏色，偏色，只有用双小胡这个小板， c 四小板或者 g 改小板， d 色小板都可以用小板来改电压，来改它 v， g， l 电压，来改善它的偏色问题。 这种逻辑板怎么接帅小胡这个新款的 c 四小板呢？首先我们看逻辑板的型号，它的电源 ac 芯片的型号， 电源 ac 芯片是 c 四六零三六零三。我们拿出帅小胡快递里面的引角图，好，引角图这里有图，它的四五角和十六角就是 sda scl， 我 们只需要把小板的对应的 对应的标记的总线 s， d， a， s， c， l 接到对应的十五角，十六角就行了。好，这个是 c 四六零三，也是十五角，十六角只是它是反的，也就说它的十五角是 s， d， a， 十六角是 s， c， l， 好， 我们知道它的引角，然后我们就可以接了， 我们来用万用表测量一下，用万用表通断好它的十五角哈，这个点位哈，这个点位开始数，我们倒数， 倒数，倒数的二三角啊，他就是他的十五角，十六角，这样数过去，一二三四五六哈，他的十五十六角，大概这个位置， 我们这通断，我们用外边插通断，因为我们把小板直接焊在这脚位上肯定不现实，因为这个不好焊啊，相当的不好焊，所以说我们需要在外面找可靠可以焊接的点位哈，我们可以 把罗罗逻辑板拆下来哈，从后面开到了十五角，十六角哈，这后面有个孔，我们只 这排查这个线路哈，一直找着可以焊接的位置哈。帅小胡，这个哈在哪里呢？好比如说我们来他的十五角十六角哈，十五角十六角，我们来通断哈，可以看见这边哈，这边有有有一排孔位哈，一排孔位可以听，来，我们来测量一下哈， 看到没有？好。通往这边的哈，通往这边的十五角十六角，通往这边的哈，通往这边这边的这里有一排孔位，但是这一排孔位的话， 我们可以看见哈，这里有很多东西都没有焊哈，也就说根本没有通往这孔位上面可以看见这个孔位，它没有焊哈，通往这两个电阻的哈，这一排两排电阻，就算总线， 它只是没有接到上上上这上面来，因为它这个孔位没有流。然后这个逻辑板，它是一个标准的哈，标准的五十一 p 的 逻辑板哈，标准五十一 p 哈，它有一个主芯片哈，这种的话一般大多数我们都要接 w p w p， 一 般我们的总线两个角哈，一般的孔位，总线两个角旁边的有一条独的线哈，有条线他肯定就他 w p， 另一个点肯定是他的 d 哈，所以说这个应该就他 w p 哈，这个就就是他 w p。 好， 现在我们就开始来接线，知道总线了就来接线， 好的小板就接好了，我们只需要记住像那种标准的五 c p 的 带主芯片这种逻辑板好，我们有的需要接这个 w p 线，写保护线，这个写保护线说白了就是一个高低电瓶啊，高电瓶低电瓶解除，他 不要他写保护哈，他要写保护我们的小板的话，他是输出的是一个三点三伏，输出的是个高电瓶，如果高电瓶不行的话，我们就该接 d， 好， 接 d 就 可以写保护了，然后 像这种六十 p 的 啊，像这，比如这个逻辑板，但他是一个六十 p 的 哈，啥玩意就没有，就是个六十 p 的， 就一个电源 ic 芯片啊，这种六六零二六零三芯片不需要接 w 写保护角啊，不需要接，不需要接这个黄色线就可以了啊，我们的三星系列都不需要。然后我们 在通电之前，我们来看一下拨码开关好吗？这个是 c， 是 六零三啊，拨码开关二拨到 o n 啊，帅小福快递里面一样的都有啊， c 是 这里六零三，看后面二拨到 o n， 把它拨好了，然后就可以通电。开机来按按按键开机， 按开机，开机的时候，开机的时候小板的红灯会亮一下，小板的红灯亮一下，然后灭掉，表示连接成功。我们来开来测量一下电压， 好，可以看见二十八伏微接起来，我们来按一下按键板，现在按键板变大了，这个按键板好操作，来按一下二十七伏，二十六伏 啊，可以看见电压是有变化的，这个时候我们就可以在线调节，我们把电视立起来。好，我们现在来看图像啊，这个美女的大腿明显是没有颜色的，这个时候我们来把它 v g l 电压给它加起来，看图像的变化， 可以看见图像的大腿慢慢的开始有颜色啊， e g l 来加起来， 嗯，好，现在应该差不多了。看一下这个还偏色吗？就是加了 小版以后，他的明显哈，这边断了外的他的偏色好了很多啊，有明显痣的改善啊，基本上是看不出任何瑕疵了，非常完美。

没想到这华星屏也有保护，帅小福踩坑了这个视频帅小福赶快更新视频来告诉大家，避免你们也踩坑。 这是一台六十五寸的华星屏，故障是灰屏，一百二十赫兹的，我们的屏上面只有一条排线，帅小福首先是测量逻辑板是否工作，所以说先把那个排线给他扒掉了。测量我们的逻辑板上面 vga， vgl 电压都没有， 所以说帅小胡第一反应啊，可能是逻辑板的问题，就去淘了一个逻辑板回来，淘了一个逻辑板回来，还是一样的平供电有十二伏，但是输出我们的 十五伏啊， v g h， v g l 这些电压都没有。当时帅小胡就震惊了，难道这个滑性屏还有保护吗？ 最后经过双小湖一阵琢磨，一阵研究，哎，这个滑性屏还真有保护啊，一直以来认为滑性屏是没有保护的，没想到真有保护，他保护在哪里？一样的，我们的大同小异啊，可以看下这个位置，这个位置标有一个 e e n 啊，这里是一个三点三伏，也就说把这两个点我们短起来，短起来就可以取消保护。好的这两个点位就短好了，我们再来测量一下他的电压， 来测量一下啊，可以看见十七伏就有了逻辑板就开始工作了。哎呀，这就是帅小胡一不小心走了一个弯路，害得我 白白的买了张逻辑板啊，这个视频赶快分享给大家，避免大家走弯路。现在帅小胡把平时维修这些维修方法，寄改方案这些都经过拍照啊，标记上传到帅小胡的网盘里面去了哈， 因为有很多师傅，我拍视频你们又不看，所以说帅小胡还现在想一下还是给你们做成资料。做成资料所以说上传到网盘里面啊，你们 自己下载连接就可以了。下载连接帅帅小胡这个连接长期更新的哈，因为这东西需要花花费时间，所以说帅小胡就收了一个辛苦费哈，一个几十块钱辛苦费哈。啊，谢谢大家啊，对帅小胡的支持。

金电视灰屏故障教你割断两根线，画面完美修复！大家好，我是电视维修员小张， 今天教大家修一台灰屏故障，故障是灰屏无图，这是用户远程把故障视频发过来找我的，问我是不是灰屏故障可以修好，大家可以看看，把这个视频看完，看我能不能修好。它 型号是海信六十五 e 三 f， 远程叫用户拆开后盖有逻辑板，可以看出这款屏幕是滑芯屏幕。接着教用户拆开这个过左边边板，过桥排线 通电，测试结果可以看出四分之三画面显示正常，测试好的我们就可以直接找到坏的那一边板末端 就是直接在用户割断我标记好的位置两根线，就是这两根线导致它保护了不出图。兄弟牛批啊！修好之后用户非常开心，还说打心底里非常佩服我们这种娇修电视的 nice！

有时候修个电视不需要花任何配件划一刀，一刀修好一个电视来看看。东芝曲面电视，灰屏微微蓝，有泛白光，说明背光好的，要么屏坏了，要么逻辑板坏了。看无聊师傅如何盘他，把他扣下，拆机拆壳 来盖。取了 先断一边看一下中间这个别断，断这边 断了，一边看屏幕正常，没有任何反应。变版的东西都拆了啊，看无聊师傅怎么操作了。取上一个壁纸刀，家里都有吧。看这找出这个变版的左边对住这来，先从左边开始在这划上一下啊， 好了，划了一刀，看什么效果啊，能不能成功了。上电开机。东芝 logo 出来了，正在说实话， 出画面了，画面效果还行，挺柔和，但是它这个屏幕上有根横线，这个去不了，有可能屏受伤了，横线是去不掉的。可以了，修一台电视简单到什么程度？一刀就可以修好一个电视关机，咱们装好记得再测试。 线压进去， 线整的利利索索的。好了，可以了，装后壳 来，立起来。好了，机子装起来，准备上电好开机， 电视画面出来了，修任何电视，只要懂电路，特别简单。有时候修个电视不需要花任何配件划一刀，一刀修好一个电视。就说遇到电视有啥故障，师傅给你解决啊。三星显示器，看看故障描述，故障现象， 拆开看看啥情况。三星带鱼屏卡扣就是 白屏， 像这种情况，接触不好的，先把这个排线补换一下，试一试，看啥情况。先把这个排线补换一遍，试一试看能不能解决到问题。 补换了一遍啊，看效果。拿个橡皮把它擦一擦， 画面出来了，看它稳定不稳定。卧槽，还不行，看没了壳子拆掉看看主板是不是接住跑。咱们到底看看故障是在哪，时而有信号，时而无信号。来，仔细看， 我看一下试试。 开机目前没啥毛病，现在装机试机 希望是山穷水尽疑无路，柳暗花明又一村来。开机 ok 了，捏一捏，原来一捏这有黑屏了，带鱼屏，三星显示器完美给他解决到这个一会变灰屏一会重启的毛病。放个画面 ok 啦，三星带一群完美解压的特工者。具体哪枯燥的工作好啊，到评论区枯燥经验我告诉你们。好了，夜深人静，我们该休息，下个视频再会。

这是一张电视机的液晶屏，那么没有这个逻辑板的屏幕，我们该怎么进行机改？这是咱们最近我们 粉丝朋友问的最多的一些问题，今天就这个问题我们给大家进行讲解一下啊。那么目前的液晶屏它就分三种，第一种最常见的就像咱们这个屏幕，你看没，这边是主板，这边是中间是逻辑板，然后这边是屏幕，那么它们逻辑板在这， 这种大家都会弄啊，都会操作，那么像这一种那是咱们第二种，就今天咱们手里边拿的这个屏幕，它是这个机子上面用的，那么在咱们主板上面，然后过来它是有两根排线的，然后直接到达咱们这个屏边板上面，并且这个边板它非常的简单， 没有什么元气件，说明这个上面没有什么电路啊。那这种的你在这个主板上仔细观察，它这个地方有一个芯片啊，在这个旁边，那这个它就是相当于是我们逻辑板的升压芯片，我们通常找电压的话，其实在这个地方也找得到 v g h 电压检测点， 对吧？那么这边 v g l 电压检测点，那么 ve 的 电压检测点他就在这个地方，我们既改，你只要掌握了这种的既改方法之后，其实这种也可以操作， 其实这些咱们资料上面都有，比如说这是 d 零七的，这两张屏都是 d 零七的啊，可以看这里，那你不知道平型号的时候就到这个地方找看没？这是 d 零七，这个逻辑板上也有，有些逻辑板上有，有些没有啊，像这个你在这个上面他就找不到， 那么我们可以看屏幕边条，那么既然是继电器的，那么差别这么大，该怎么进行继改呢？其实咱们资料上啊，给大家介绍的都是有的，你比如说咱们来看一下目录， 那么我们看一下 d 零七的啊，在这里书上有说 d 零七的型号是比较多的啊，但是方法大致差不多，也就是说我们贴排线就贴靠边上啊，排线的这个边上，这边是到 y 的 这些 c、 k 点，哎，我们就贴这个地方，意思就是贴这里看到没这个地方和这个地方， 那如果是这种的呢？那么我们在这车上电压之后，那如果你要弹 y， 我 们也是贴这个地方 啊，这个地方是不是就比较简单啊？那么不同的型号啊，咱们这个书上其实都是有介绍的，包括最近咱们还给大家更新了这个夏普的和金东方的采用光电的，这上面咱们都有了， 那么我们只要对照这本资料，你都是可以解决的。那么还有一种最麻烦的是哪一种呢？我们看就是我们这后边这台电视机， 他这个机子我们看他从主板上到咱们边条中间也是没有逻辑板，但是他只有一根排线过来的，那么像这种呢，他不是没有逻辑板啊，而是他的逻辑板放在咱们边条上面， 那么在这里啊，那你要找关键点电压，其实在这个上面也是能找到，你不要在 vcc 啊， vgl， 那 么都是可以找到的，但是这个就非常考验咱们技术在哪里，就是说你单边测试的话，没办法跟这边的外电路给它脱开啊，我们只能脱开这一边， 但前提是你这个地方中间这个排线是活动的啊，最难搞的就是咱们今天这台，你看他中间虽然是有个排线，但是他是固定的， 咱没办法给他分开进行检测，也就说你没办法确定是这边损坏了还是咱们这边损坏了，那这样的话我们就得碰运气啊，维修的时候就说你要机改的话，你确定是外电路短路，那这时候我们就干嘛找一个啊，非常快的这种刀子， 然后先任意的弹开一边，我们 c k 点，一般的 c k 点就在这个头上这个地方啊，我们把这个地方先弹开， 弹开之后我们开机看一下有没有改变，或者电压有没有恢复，如果是能恢复了，那说明我们找对了，那我们接着进行下一步，那就可以了，那如果你弄错了，那 你就比较尴尬了啊，就可能你这个机子就搞报废了。当然咱们这种的我们也是有方法的啊，书上有介绍，比如说我们这个三星十六 y 的， 那么二合一边条的，那我们该怎么计改呢？那么这个上面啊，给大家标注的非常清楚， 那你按照咱们书上那边来进行操作就可以了，如果不会的买了资料，不会的啊，可以给我发私信，这个是有技术支持给到大家的。

海信电视开机信号源设置安排上，打开电视主页面，按遥控器设置齿轮键， 进入全部设置，进入通用开关机设置，找到开机信号源，选择机顶盒插入到电视端对应接口的信号源，如 hdmi 一 选择后重启电视，下次开机自动进入该信号源。

电视机灰屏如何判断是逻辑板的故障还是屏幕的故障？首先断开逻辑板上的排线与边板连接。 一、测量逻辑板十二伏的供电电压正常为十二伏。二、测量 v g、 h 电压为二十七伏左右。 三、测量 v、 l 电压为负七伏左右。四、测量 va 电压为十七伏左右。如果这四个地方的电压值都正常，说明液晶屏幕故障。

一根钢针修好一台海信电视花屏故障，大家好，今天远程教粉丝修一台海信电视，电视故障是开机就是竖屏，花屏屏幕前的，你们不要以为遇到这种故障就只能换屏，找到我，我来教你们修好它， 型号是海信五十五 e 五二零。后盖打开，这是它的整体布局，它是一体式的，没有单独的逻辑板，由内部主板可以看出，它配的是友达屏幕，这款屏非常好修，而且修好之后效果非常好。 直接取开连接主板的一端排线通电，可以看到有一半画面正常显示，说明问题就出在断开主板那一根排线那边， 直接拿一根钢针断开这个干扰电阻，直接把它去掉，让它恢复正常。看，这是修好之后的画面，修好之后与没修之前鲜明对比， nice！

海信电视开机满屏竖带花屏，类似这种都是屏幕故障，很多都是可以远程不换配件，一对一修好的，可以做到零成本不用配件搞定 这种问题售后都会要求更换屏幕，小问题自己拆开就可以修好。 当你取开一半排线显示一半 维修很容易，只要拆个保护开机立马就能让你省下一千多。

六十五寸的海星边上会笑，打开看一下， 非常急，完成了，我也想给他们惊喜。哇，这条蛐蛐啊， 健达奇趣蛋，惊喜一刻有情趣反复，牙龈红肿，牙垢口气，牙菌斑是根源，选对牙膏是关键。出现灰屏或者黑屏，拔掉这个逻辑板， 把电源插头扯掉，扯掉之后拔掉这个逻辑板上面这种排线，先拔掉一边，再插电机，如果这边是正常的， 好，然后再拔掉这边，如果这边拔掉就是不正常，就把它贴上啊，像这样子， 贴一厘米的胶布，贴在牌信上面，贴到左边，贴一厘米好恢复正常。 三星五十五寸电视机维修，它的问题是指示灯闪烁， 黑屏开机不起。主板电源主板的问题， 主板的电源器这里虚焊，因为年数久了，现在已经处理好了，这个是三星的电池通电。

来看这个电视啊，屏幕红色，然后绿色， 马上它又会变成蓝色，如果你以后在维修当中遇到这种故障啊，不要着急，这个大概率它不是屏幕问题，检查哪里呢？我们看一下这种的这个主板到咱们逻辑板之间有一个这样的连接排线， 我们第一步直接拔掉这个排线，看下它这个插口啊，有没有生锈的啊？这两边我们都检查一下， 如果有明显的锈蚀的痕迹，我们就需要换一根这样的排线，如果像这个没有明显的锈蚀的痕迹，我们只需要拿酒精给它擦一擦，来看一下 啊两边这样的话，我们再连接上这个排线，然后我们开机看一下， 好，那么屏幕就出来了啊，这种问题啊在咱们维修当中也是非常普遍的，如果遇到了，我们可以先换个排线试一下。
