我发现我自己干了这么多年电工，胆子越来越小，就算自己借的线也要确认好几遍，有时候都觉得自己有病，而且这个阀门的原理图还是自己画的，总觉得这个回路不太完美，所以想请评论区来个大神指点指点，觉得有用你也可以收藏。

可以自己画消防图纸吗？统一回复，不能。第一个，你有这个技能呢？咱们消防至少横跨三个专业，消防电系统、自动报警系统、消防水系统、消火栓系统和喷淋系统、消防风防排烟这一块至少横跨三个专业， 有任何一个地方画错了，图审中心会给你驳回。第二个，你画的图纸有哪个设计单位会给你盖章呢？谁会为你去担保？如果没有盖出图章的图纸，不就是一张废纸？所以专业的事一定要让专业的人去干，不是为了省钱，而是为了避坑。

这是什么图力？这是脚阀。这是什么图力？这是底阀。这是什么图力？这个是消声阀。这个是什么图力？这是流量计。这是什么图力？这是安全阀。这是什么图力？ 这是什么图力？这是电磁阀。这是什么图图力？这是截流阀。这是什么图力？这是什么图力？这是疏水阀。

这个图是一个老板让我给他画一个喷淋的平面布置图，他们是开了一个网吧，这些都是包间， 朋友们知道为什么这些包间都没有设门吗？这些包间都没有换门，知道是为什么吗？ 喷淋的图其实也很简单，就确认一下他的危险等级，然后把间距调好，直接用天正给排水软件画就可以了。 哎呀。

好不容易接到个算量私活，想着算完今晚加个鸡腿，结果打开图纸一看，这张十万平的喷淋图纸，所有管道都没有标注规格，于是吸了一口西北风，对着管道猛猛一段话，那我问你，这样算是打算把西北的汽车尾气吸完吗？ 回答我，为什么不用软件的一键识别喷淋来算，很快就能算完，直接一键识别管道喷头是不是全部识别出来？看一下图纸没有标注，是不是可以根据危险级别来计算管径？嗯？你回答我，座机有问题的地方， 软件是不是给你提示了出来？是不是可以根据实际工程快速检查调整？还需要你一段一段去拉？回答我， look at my eyes 看一下三维没有问题是不是就可以出量？刷油保温？支架管件根据实际设置，软件是不是按照规范自动生成？是不是很快就能算完？嗯，你回答我，软件上次就说免费用，为什么不用说话？

这节课我给大家讲解消防给水管道。消防给水管道一共有七个方面的内容，布置形式、管径、材质、工作压力、埋地架空、连接方式以及阀门。首先看消防给水管道的布置形式，有环状和支状。 环状管道支状管道环状的，我们看何时应采用。环状管网有四种情况，必须采用环状，一向两东或两座及以上建筑供水。 二向两种及以上水灭火系统供水。三、采用设有高位消防水箱的临时高压消防急水系统四向两个及以上报警阀控制的自动喷水灭火系统。对市政给水管网一， 设有市政消火栓的市政给水管网移为环状管网二。当城镇人口小于两点五万人，可设为支座管网， 对室外给水管网一。室外消防给水采用两路消防供水时，应采用环状管网二，但当采用一路供水时，可采用支状管网对室内给水管网一。室内消火栓系统管网应布置成环状 二、当室外消火栓设计流量不大于每秒二十升且室内消火栓不超过十个时，从四种必须外可制布置成支状。我们看消防给水管道的管径，当设有市政消火栓的市政管道环状 看，人口大于等于二点五万时，要管径至少幺五零。小于两点五万时，管罩至少是一百的枝状。人口大于等于二点五万时，管径至少两百。小于二点五万时，管径至少一百五。 室外消防给水管网管道的直径应根据流量、流速和压力经计算确定， 但应大于等于一百。室内消防给水管道管径也应该根据设计流量、流速、压力计算确定。室内消火栓 塑管管径应根据塑管最低流量确定，但不应小于 d n 一 百。我们看管道的检修设置。室外消防给水管道应采用阀门分成若干独立段，每段内室内消火栓的数量不宜超过五个。这是室外消火栓的系统， 每隔五个小水箱要设置一个阀门。 看室内小水箱环状给水管道一、室内小水箱塑管应保证检修管道时 关闭、停运的竖管不超过一根。当竖管超过四根时，可关闭不相邻的两根。二、每根竖管与供水横干管相接触，应设置阀门。当竖管的数量小于四根时，我们只能关一根。 当竖管的数量大于四根时，我们可以关闭不相邻的两根。再看管道的一些其他规定。一、 对设有市政消火栓的市政管道、工业园区、商务区、居住区等区域采用两路消防供水时，当其中一路引入管发生故障，其余引入管在保证满足百分之七十生产生活给水的最 大小时设计流量下，应仍能满足规定的消防给水设计流量。二、室内消火栓给水管道也与自动喷水灭火等其他水灭火系统的管网分开设置。当合用消防泵时，供水管路沿水流方向应在报警阀前分开设置。 当合用消防泵的时候，两套系统我们应该在报警阀的前面要分开。 三、消防给水管道的设计流速不宜大于二点五米每秒。自动喷水灭火系统管道设计流速应符合现行国家标准，但任何消防给水的管道流速不应大于每秒七米。我们看管道的材质以及 工作压力。埋，先看埋地管道小于等于一点二这帕时，采用球墨铸铁管、钢丝网骨架塑料管。大于一点二，小于一点六时，采用钢丝骨架塑料 复合管和加厚钢管或无缝钢管。大于一点六时，采用无缝钢管。看架空管道小于等于一点二，采用热镀锌钢管。一点二到一点六，采用热镀锌加厚钢管或热镀锌无缝钢管。大于一点六，采用热镀锌无缝钢管。 看连接方式，埋地管道钢管采用沟槽连接。一、工程直径小于等于二百五的沟槽是 管接头，系统工作压力应小于等于二点五兆帕。二、工程直径大于三百的沟槽式管接头，系统工作压力应小于等于一点六。 第二种连接方式就是法兰，我们再看钢丝网骨架塑料复合合，应采用可靠的电容连接或机械连接。架空管道一，一 采用卡箍螺纹法兰卡压。二不易采用焊接。三、当管径小于等于五十时，应采用螺纹或卡压。四、管径大于五十，采用沟槽。法兰。 我们看埋地管道管顶覆土，先看金属管，当管道最小管顶覆土应按地苗窄和埋深窄和冰冻线对管道的综合影响确定，管道最小管顶覆土不应小于零点七， 当在机动车下方时，管道最小管顶覆土经计算确定并不应小于零点九米。 管道最小管径负土应至少在冰冻下零点三米以下。看钢丝网塑料复合管在人行道下不宜小于零点八。轻行车道下不宜小于一，且在冰冻下， 且在冰冻线下。零点三、在重型汽车道路、铁路、高速公路下应设置保护套管，套管与钢丝网、塑料复合管近距不应小于一百毫米。 我们看消防给水管道的阀门、节制阀、埋地管道形式以采用带起壁刻度的暗感闸法。当设置在管井内时，可采用耐腐蚀的敏感闸法， 材质应采用球墨、铸铁的阀门。架空管道室外以采用叠法。敏感闸法或带起壁刻度的暗感闸法 材质采用球墨、铸铁或不锈钢的阀门。室外的形式应采用带起壁刻度的暗格闸阀或耐腐蚀的敏感闸，阀，材质采用球墨、铸铁或不锈钢的阀门。 我们看其他阀门的射者自动排气阀消防给水系统的最高点数射者水锤消除设施水消防水泵出水管上的指挥阀已采用水锤消除指挥阀。 当消防水泵供水高度超过二十四米时，采用水锤消除器。当消防水泵出水管上设有囊式气压水罐时，可不设置水锤消除设施。看，减压阀一、减压阀应设置在报警阀组前， 当连接两个及以上报警阀组时，应设置备用减压阀。二、减压阀的供水进水处应设置过滤器，过滤器的孔网直径不宜小于管道结面的四倍。 三、过滤器和减压阀前后应设置压力表，压力表的表盘直径不应小于一百毫米，最大量程因为设计的压力的两倍。四、过滤器前和减压阀后应设置控制阀门。五、减压阀后应设置压力试验排水阀。六、减压阀应设置流量检测 测试接口或流量计。七、垂直安装的减压阀水流方向一直向下。八、比例式减压阀以垂直安装，可调减压阀以水平安装。九、减压阀和控制阀门应 有保护或锁定调节配件的装置。十、减压阀的管段不应有气堵、气阻、倒流防止器。室内消防给水系统由生产生活给水管网直接供水，应在引入管处设有倒流防止器。 当消防隔水系统采用空气隔断的倒流防止器时，该倒流防止器应设置在洁净卫生场所，其排水孔应采取防止被水淹的技术措施。好，这期视频就到这里！

这个图是一个学生让我给他做的一个毕业设计，他们要画一个或在自动报警的一个平面图。感觉最近做毕业设计的还挺多 灵感的布置 火灾自动报警主要就是后面的联动布线，其实烟感的布置就看它这个圈有没有这个保护范围就可以了。

还在为消防管网上五花八门的阀门犯愁？别慌，今天一分钟带你快速掌握各类消防阀门的身份特征，从此辨别阀门不再懵。 简单说，消防阀门就是水管路上的控制开关，不同阀门样式、用法也不尽相同，是保障灭火用水畅通的核心部件。这是敏感杂阀，开关时阀杆会伸缩升降明显，一眼就能看清开关状态。 这是暗杆杂阀杆藏在内部不外露，阀体平整，靠旋转调节通断。这是球阀开关，带有手柄，手柄和管路同向为开，垂直为关，识别最简单。这是信号叠阀，圆盘式阀瓣带有信号反馈， 一旦关闭，会向消防主机反馈信号。这是自锁叠闸，不会被误碰而改动起闭状态，运行稳定。这是止回阀，截止回流只允许水往一个方向流动， 杜绝水流倒流。是减压阀，能降低水压，保护管道和设备不被高压撑坏。这是电磁阀，电动开关， 不用手动接收信号就能自动起闭。这是排气阀，装在管道顶端，专门排走管内空气，让灭火水流更顺畅。 这是截止阀。阀杆带动阀板做升降运动，关闭时密封性能好，常用于需要精确控制流量的场景。 这是安全阀，当管道内压力超过规定值时，自动开启泄压，防止管道因超压损坏。是管道的安全卫士。你学会了吗？关注我，学习更多消防小知识！

大家知道我们这些表当中哪一个值是我们平层的一个入口压力值吗？在我们喷淋平面图绘制完成之后，我们需要确定的就是我们喷淋的入口位置的一个供水压力， 因为对于供水压力我们从规范当中有一个零点四兆帕的要求。第二个呢，我们也要在供水入口处的压力能够满足我们最不利点的一个供水压力。对于这个计算呢，我们需要采用的是一个软件计算，软件计算的话我们输入 t、 l、 g、 s， 然后回车，回车之后呢，我们需要点我们的入口位置，我们点击入口位置，这个时候他会让你确定一下我们的这个最不利点喷头，我们确定一下 我们需要选取的面积，最不利面积是一百六十平方，对吧？我们这有已经选好的一个闭合曲线， 我们点 s 去选我们这个闭合曲线，这个时候呢他就会把计算书生成了，生成之后我们需要调整一下我们最不利点喷头的一个压力，规范角度来说，我们最不利点喷头压力是不应小于零点零五兆帕的，我们去选择 五对吧？选择五之后我们需要把我们这个计算书重新计算一下，要点复算，这样的话呢，我们这个计算书就是按照最不利点的五来计算的了。我们生成一下计算表， 这样的话呢，我们所需要的平层入口压力的计算表就已经生成完成了。大家知道我们这些表当中哪一个值是我们平层的一个入口压力值吗？欢迎评论区留言。

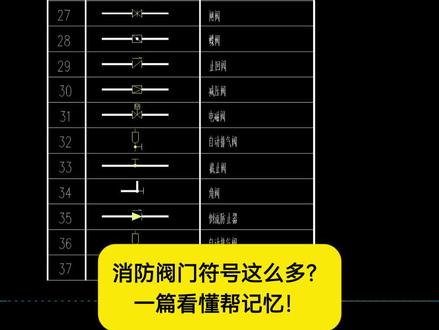

消防阀门符号三秒全记住！闸阀叉叠、阀方指挥单向减压阀电磁电动自动排技术，看图画图不犯错！
