压力开关接线方法

低压压力开关，我们看一下它背后接线啊，会有两组端子，一组是接二十四伏的电源线，另一组呢，无缘常开触点的输出，我们图纸会设计既用输入模块进行监视，又用于连锁启泵。那么一组常开触点如何 转换成两组常开啊？我们就需要利用到中间继电器进行增加触点的一个容量，那此时我们看一下这组接线，已经给他接好 一组二十四伏电源线，我们从现场取到，先接到这两个按压式的插头当中啊，用于给我们的这组电子式的低压压力开关啊进行供电。 那两组常开触点我们从继电器这边去取，左边我们是取一组常开来到输入模块啊，用输入模块取他的一组长 开触点的信号，用于反馈。那另一组线呢？我们来到了现场的水泵控制柜，连锁起泵，用一组十三十四角接我们的二十四伏的电源，那这组二十四伏电源我们看一下 二十四伏的负极是直接接到现场的二十四伏啊，直接接我们的负极就可以了。那正极，那我们看先是来到了我们这朵低压压力开关的输出控制端啊，请我们常开触点的一个端子， 那另一根我们的常开触点啊，是从我们的这组二十四伏的正极给它并联过来接入， 你就说平时我们这两个端子是一个常开的，那我们这组二十四伏的正负极他是不带有二十四伏，那什么时候他会动作呢？当管网中的压力下降 到他提前预设的一个低压压力值的时候，他就会进行动作，动作之后就把二十四伏进行导通，导通之后继电器的电输出两组常开触点的信号，一组信号给到输入模块， 反馈到销控室，另一组信号呢？来到我们的现场的水泵控制柜进行连锁控制，你学会了吗？

压力开关接线方法，压力开关会有两组线，第一组接至输入模块的反馈端，用于联动起风。 第二组，一根线接至二十四伏正极，另一根接至水泵控制柜的继电器线圈。线圈的另一个端子接二十四伏负极，用于连锁起跑。最后模块的贼一贼二接报警主机的信号功能线。

今天给大家说一下这个气泵啊，三项气泵的压力开关怎么接线？首先呢这是我们一个压力开关，把压力开关之后，把这个上面这个螺丝，我们把它扭上去，把这压力快接到这上面去，把这个螺丝也拧上去，然后之后呢我们这个 这个线直接接我们一个长臂点，长臂点，然后这个我们原理是用的什么原理？也用的是低气高挺，然后当压力低的时候呢，长臂点会闭合，那这个时候我们气泡就会打压，然后这两根线， 呃，这个长臂点出来之后，接我们接受进去，接我们接受接受去的哪里？首先我们这个线引到这里之后，然后首先呢我们这根线要接到 l， 接到这上面给我们供一个电源，对吧？然后这边上面出来这另一根线出来，直接在哪里？直接到线圈上面 一看，直接接到我们线圈，接到我们 a 一，然后这另一端呢？另一端那个怎么接呢？和大家说一下，另一端这个开关，一个电源线，首先我们从这里进来都接到我们这个开关，这个开关出来呢串到我们一个长臂，长臂出来直接接到我们 这边那个 a 二上面，然后这个压力怎么调呢？然后当我们想要那个气泵，打个比方，我现在气泵是四个压，然后我想调大点，然后我就把这个东西弄个螺丝刀往外拧一点，拧一点之后那个压力就能调到，然后嗯，六公斤的压力。

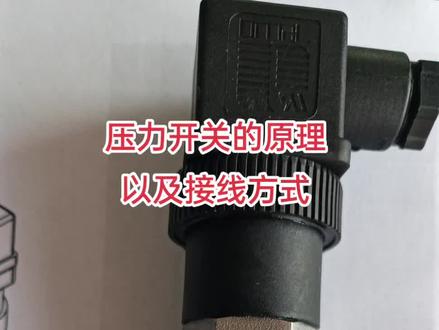

这是一个压力开关，通过他只要达到那个压力，他就通电或者断电啊，他也是这个功能。 你看这是一个原理图啊，这，这是一个接线的口子，大家看一下，对着看一下啊，有接线的针角啊， 抖音都是这个极限的增加。你看那个一 c 跟着 rnc 就是长臂，然后一 c 跟四 no 就是长开， 这个压力可以调节的，他一个调节压力范围，比如说一到五八，呃，十到二十八，二十到五十八啊，也就达到这 你所调节的压力，那他就会自动通电或者断电。 你看这个中间是调节的位置啊，这个中间，这个正中间有个小扳手可以调节啊， 这个仿佛等级是比较高的啊。

哈喽，大家好，今天给大家介绍数显压力开关的接线方法，这个是 p n p 型的，这个我们有两种，一种 p n p， 一种 n p n 的，它的接线方式不一样，这个是 n， 他有三根线，中竖线接，正 蓝色线接附，如果你只是只是想要只是显示的话，不需要他输出信号的话，这样已经就可以了，我们给他上电，他就已经可以正常的显示了。 断电 p n p 的接负载怎么接呢？对，这个是 p n p 的， p n p 的这个 黑色线，它是输出的高电位，或者说是正极输出，然后我们因为它高，所以我们要流向低，这样的话负载要流，要接到这个负极， 我们给他上电，看一下这个灯，这个本身是一个开关，我们用他的灯的功能， ok， 灯是正常发光的，因为这个我已经把它提前设置了一个 场地奥特一，他已经在输出了，这个是 p n p 的接法。

大家好，今天和大家分享一下诗，是报警华主上的压力开关的接线，我们今天呢要对着食物来进行分享，包括我们的控制柜以及输入模块。 先来看一下压力开关，这里呢包含两组常开店，可以看一下，分别是两组红绿线，这两组哪一组接控制柜，哪一组接输模块，这个没有关系，为什么？我们来看一下， 在这个位置有一个触点，容量分别是交流的二百二十伏和直流的二十四伏，这两种参数标明了触点的耐压要求，既可以接交流电，也 可以接直流电。所以呢，这两种常开点，哪一组接输入模块向消防主机抱回反馈信号， 或者哪一组进行连锁起泵都没有关系，我这里已经接好，我选择一组，其中一组接到我们水泵控制柜的对应的线端纸，这里面是四十一和四十七， 他可以进行连锁起泵，当压力开关动作，这样一组触点由长开变长臂，控制回路 接通自动起泵。另外一组接到我们的输入模块，这个就是输入模块压力开关的反馈线，接到输入模块上，输入模块，再将相关 的反馈信号抱回到我们的消防报警主机。好，这就是关于实时报警阀上的压力开关的食物界限，谢谢大家。

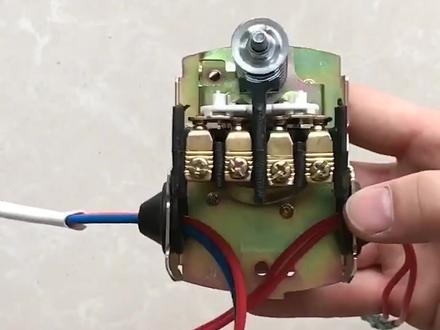

大家好，我是小马哥，今天呢给大家分享一下农村家庭供水所用的这一个压力罐上面的压力开关是如何接线于调试的，走吧，咱们一块去看一下吧， 现在这一个呢就是咱们农村家庭滚水所用的一个二百二十伏的一个压力开关， 这一个呢是他的外表区域，现在咱们拆开看一下他内部的接线以及工作原理。现在呢大家看到的这一个就是压力开关的内部，下面 这一个呢是他的接线区域，上面这两个弹环呢是调节压力的区域，咱们先看一下接线的区域，首先呢咱们要线让他工作，需要给他提供一个交流。二百二十伏的工作电源， 第一颗螺丝呢咱们接电源的零线，第三颗螺丝呢接电源的火线。 有了工作电源以后呢咱们才可以让这一个电机进行抽水，电机上面呢也有两根线，一个零线一个火线，零线呢接第二颗螺丝，火线呢接第四颗螺丝 下来，咱们看一下他的工作原理，下面这四颗螺丝呢他是 是四个进出头都是不会炖的，上面这两个呢是两个炖出头，咱们先看一下炖出头与进出头的关系， 正常情况下压力达到以后呢，他会拉开一定的距离，压力达不到的时候呢他们是接通的， 接通以后咱们看一下这一个炖猪头的目的呢，其实是吧下面两个进猪头做了一个短接， 后面的也使做了一个短接，由于咱们的一号线和三号线接的是电源，二号线和四号线的接的是电机，在这一个地方做了一个短接以后呢也就是电源给电机的零线连接起来，然后 这一个电源的火线呢给电机的火线连接起来，这个时候呢，咱们这一个电机都可以正常工作进行抽水，但压力达到以后呢，他会拉开一定的距离， 拉开距离以后呢，再不做短接，也就是一号线和三号线是电源，二号线和四号线的他接的是电机，电源和电机呢他们各是各，这个时候呢，咱们这一个电机都停止了工作， 但压力见到一定的程度以后呢，他们又开始做一个短接，电机呢有了电源都可以进行抽水，这一个呢就是他们的工作原理。下来呢，咱们剪一下如何 调节这两个压力，现在大家看到的这两个弹簧呢都是调节压力的，下来咱们把它翻过来看一下， 现在大家看到的背面呢有两根弹环，左边这一个是比较大一点的，右边这一个呢是比较小一点的，咱们先看一下这一个大一点的， 大一点的这一个弹簧呢是调整高压和低压的，正常情况下咱们顺时针旋转，顺时针旋转一下以后呢，他的高压和低压呢都会增加， 比如正常情况下，咱们的高压是两个压力，低压呢是一个压力，也就是低于一个压力的时候 后呢，他自动开始打压，达到两个压的时候呢，他停止打压， 这个时候呢，咱们感觉到高压和低压都有点小，咱们顺时针旋转，这一个弹簧 旋转以后呢，他的压力都会增加，也就是刚才的两个压，高压有可能高到二点五个压，刚才的低压一个压有可能高到一点，五个压顺时针旋转 调节高压和低压，右边这一个小的弹环也是顺时针旋转，他是一个微调，他只调节高压，不调节低压，也就是 向右调转的时候呢，这一个高压他会变大，低压呢他是不变的，向左旋转呢，他的高压会下降一点，低压呢还是不变的，这两个弹簧呢就是调节咱们的压力。 好了，今天的视频就到这里，大家如果有什么不懂的地方可以在评论区留言，拜拜。
