亏要钣金工程图添加展开图，好，我们今天重点讲解一下钣金展开图如何在工程图里面添加展开图。我们现在现在我们把钣金已经做好了，我们现在进入工程图模式，绘图 打开格式为空，我这里有 a 三和 a 四的模板，如果说有想要这两个模板的话，可以在评论区扣一，我可以发给大家 打开，因为我这里模板都是配置好的，你看默认包括参数，重量，我们输入这些他这里都会出来的。好吧，我选择普通视图 到这里结合参考， 把它摆正，相当于把它摆正了，我们把这湿度显示改为线框 应用，确定把这里全部隐藏，对吧？这个板结我们已经做好了，做好之后呢，比例有点小，改为一 右键，现在移动一下，右键 取消锁定移动，对吧？接下来呢，我们现在我们现在要添加它的展开图，怎么添加？对不对？一个模型啊？我们可以单独打开这个三 d， 然后之后呢，我们这里有个创平整形态预览，我们点击这个， 我们在这里创建实力创建，这样呢，我们接下来呢单独做一下保存备份，备份到我们的桌面上，确定我们现在打开这个 工程图，在绘图模型里面添加模型，你找到这个我们刚创建的添加实力，因为创建的时候，因为我们 保存备份之后，这个实力也会跟着保存过去，然后点击完成普通视图，点击确定，请和参考，我们把这个放进来， 同样移动一下他，对吧？移动到这里，这个就是我们的平整形态相关显示， 对吧？当然这些字体我还没有配置啊，这些字体的话，我们可以在这里加入我的绘图属性更改，你在这里我们打开，我这里有工程 图素材啊， 打开我的国标 d t r 文件应用关闭， 这样是不是默认尺寸就做出来了，对吧？如果说有想要这个 dtr 文件的和想要学习更多钣金设计技巧和结构设计技巧的，可以在评论区扣一，我可以发给大家。好吧，我今天先讲解到这里。

q 六、钣金工程图，主视图是展开图，左侧图与俯视图是折弯图，如何实现？我们先在三维模型中创建一个展开表示，以便在工程图中使用， 再利用绘图模板或者常规方法创建好工程图的三视图。双击左视图，把左视图的视图类型由投影改为常规。同样的方法，把俯视图的视图类型也改为常规。选中主视图，点击替换视图模型， 点打开，选择我们刚才创建的展开表示点，确定把它替换为展开表示，便实现了我们想要的效果。这个方法你学会了吗？我是刘志聪，关注我主页还有更多精彩内容哦！

第一步，把 stp 三维文件拖入科瑞欧再谈出的对话框，点击细节，在零件一栏后面的选项，选择自己做好的模板，勾选使用模板确定之后，所有之前设置过的参数都生效了，展开的尺寸也非常准确的， 版后一点二扣出是二点一，折好尺寸是二十二和二十五，展开尺寸就是二十二加二十五减二点一等于四十四点九。下面就来验证一下结果。 先对导入的模型去除圆角，因为导入的模型二角和我们模板设定的不一样，所以必须去除才能保证准确性。当然也可以设定折弯表，对所有二角都适用。在转换板金后，再次点转换板金，二角就转换到 模板默认设置，这样我们看到展开尺寸就和之前计算的一模一样了。 最后怎么快速导出一比一的 dxf 展开图呢？当然你可以兴建工程图，一步一步来也能做到的， 这样的效率肯定不适合大批量处理展开的，我们要充分发挥 carol 的快捷键功能，我们可以先设置好工程图模板转化板，经处理好了，确定展开没问题了，然后录制意见，导出 dxf 录制快捷键可以去掉重复的操作，当然我们可以显示折弯线， 这就是简单的处理 stp 文件出展开图的全部过程，至于复杂的焊接件肯定还要拆分的，拆分之后就和上述过程一致了，不知道小伙伴们是不是这样处理的呢？欢迎小伙 伴们互相交流。有的细节可能没讲到位，有疑问也可下方评论区留下你的问题，尽可能帮你们解决。点关注不迷路！

大家好，我是刘志聪，前面给大家分享了这个利用库里有快速创建钣金工程图试图的视频。那有很多粉丝问到啊，这个是不是利用插件来实现的啊？其实呢并不需要插件，那我们这个视频呢，就跟大家去详细的讲一讲啊，具体的一个实现的一个方法啊，它的原理是怎么样的？ 那我们用到的其实是这样的一个模型啊，他是一个焊接组件来的，我们看一下呢，这里面应该是有六七个零件， 那我们还是直接去在工程图里面讲吧，那这里面的操作呢，其实是分为两部分啊，第一部分呢是创建他的一个视图啊，就是三视图加他一个走色图，加他的一个展开图。那第二部分呢，就是创建他的一个图框啊，图框的话呢，是利用这个符号啊，做的一个可变尺寸来实现的。那 啊第一部分呢，我们创建视图的时候呢，当然也是通过映射键啊，一键来去创建他的一个多个视图啊，具体的一个啊，实现方法其实很简单， 那比如说我把第一个零件，我把它设置为当前的一个啊，活动模型啊，就是用把我们常规的啊，以下的这些操作呢啊，创建普通试试图的操作啊，把它录制为硬射线就可以了啊，比如说先创建一个啊，这个方向呢，当然这个方向啊，这个定向啊， 提前要在我们的三维模型里面呢，要去做好啊，比如说像这个呢，我们这样去啊，比例啊，改为这个一比一，对吧，那相应的一个显示啊，我们可能要改一下，对吧？改为你想要的啊啊，比如说啊这个我就随便了啊，然后呢再去创建他的啊呃投影师图啊， 那具体的一个啊显示的修改呢，就跟刚才创建第一个视图是一样的啊，这里呢就不去做一个呃重复操作了啊，然后呢我们再去创建啊呃这个投影视图对吧？然后呢再创建一个他的一个呃呃轴测图哈啊这个轴测图呢，当然这个也是要提前做好啊，这个比例呢我们也可以去改对吧？ 改为零点八或者一都可以啊，根据自己的一个实际情况去做就可以了。然后呢啊还有一个啊我们的一个展开图的话呢是通过这个啊四个替换的方式去做的哈啊这个比例呢肯定就是一比一的了啊展开图啊， 然后呢把它的一个呃显示啊这个也稍微改一改吧，这个无啊然后呢再通过这个啊呃四处替换啊，把它替换他的一个展这呃讲话表示啊里面要提前做好他的一个展开表示，对吧？ 这些最基本的就不说了啊，这样子呢就实现这个啊次数的创建啊，就是把以上这个操作呢录制成一个映射线，然后呢啊 再去调入他的一个呃这个图框啊，当然这个图框呢我们是提前做好的，那他就是一个符号，对吧？我们通过这个注视啊啊啊这个是吧符号这个地方啊通过这个制定符号啊常规的话是这样操作对吧？通过浏览去找到你做好的这个符号啊，比如说我 这个要的图框的啊啊把它打开哎把它加载进来了这个图框就进来他的尺寸是可以改的，比如说他的一个高度啊这个是两千啊输入一下好那他就变大了对吧？啊你想放哪里就点一下鼠标左键啊。确定啊？当然呢啊这个图框呢我们是 啊提前做好了一些这个参数啊就与我们这个三维模型所对应的他能够啊去获取我们模型啊对应的一些这个参数数值，比如说他的一个展开尺寸啊 它的一个呃表面机啊模型的重量啊啊名称啊材料啊等等啊那在符号里面要获取这些参数呢啊需要通过可变文本啊再加入相应的一个参数，那比如说像这个符号啊我们双击它啊 能看到在可变文本这里面呢有对应的一个参数对吧？啊通过这样的一个方式来获取的要话说呢啊我们选择这个符号啊通过这个啊符号这个啊符号库里面呢啊重新定义啊我进去啊给他去 看看啊他具体的一个啊属性里面啊就有这些可变文本对吧？啊当然呢啊他的一个呃常规在里面能看到他的一个可变啊是这个尺寸啊这个高度是可变的啊这样子呢我们再去加载这个符号的时候就可以实现对他的一个呃总体的一个尺寸啊， 来能够啊自自己学心的去去修改啊他的一个大小，对吧？好把这个完成。那关于这里面啊对应的这个参数呢啊当然前提的话是你的模型里面要有，对吧？啊比如说我打开这个啊三维啊通过这个工具啊这个啊参数这里面呢啊大家就能看到啊 啊这个模型对应的啊他的一个比如说重量的参数啊，名称啊哈。呃面积啊，这个外形尺寸啊，展开尺寸啊等等啊，包括一些公益路线啊等等，当然这些公益路线呢，我们都是做成这种呃可选的这种参数的一个形式，对吧？这 里面呢叫这个受限参数啊，受限参数的话呢分为这个呃内部的跟这个外部的啊，一般的话我们都可以啊，你喜欢用哪个都可以啊，这个关系不大啊，我们教程里面有详细的去讲的。 那当然了这里参数这么多啊，我们不可能啊每一个零件都这样去去啊去创建对吧？那我们就需要呢啊把这些参数啊 啊把它提前做到我们的一个模板里面去啊，这样子呢，不管我们是新建零件也好要。话说呢你是啊导入外部的这种图档啊，特别是我们这个版修正师啊，经常要去导入外部的这种装备体啊，有多个这种零件的，那我们就可以呢直接让每一个零件啊自动加上对应的一个参数让他 啊生成就可以了，就不用我们每个去这样去点去操作对吧？那当然呢有一些我们还是要去操作一下的，像这些个呃跟我们这个绘图对应的，如果我们用采用模板做图的话呢对应的一些这个视图啊，展开表示啊 等等啊，这些是要去啊创建的，那当然也一样可以通过映射键一键去创建啊，不用我们这样子反复的去点对吧？那这个呢我们也要详细的去讲啊，在我们教程里面那当然呢，刚才说到像这个图框的掉入啊，对吧？啊，也是跟我们的试图创建是一样的啊，我们没必要这样去点啊，我们也是通过映射键呢，一键去啊，去导去 啊，比如说按一下映射键，它就自动啊加载进来这样这样一个途观了，对吧？那当然这个途观呢初始的尺寸大小呢，你也可以去啊，在我们去定制这个符号的时候呢，就把它 做一个你想要的一个尺寸，要话说呢，你可以根据自己的一个需求，你去做多个这个大小不一样的这个图框的一个尺寸的符号，对吧？啊，你通过设置不同音色键呢，去 分别去调用不同的这种呃大小的一个途观也可以，对吧？啊，这个呢就是呃比较自由的啊，没有什么好说的。我们以上呢所讲到的这些呢涉及到的一些知识呢，不管是我们 这个啊，图光制作也好，我们各种四处创建也好啊，我们模板制作也好，我们符号的这种啊定义啊，崩表啊等等等等啊，其实在我们这个教程里面都有非常详细的讲解了啊，大家感兴趣的话呢可以去了解一下。好，那我们这个视频呢就分享到这里啊，谢谢大家。

今天分享一下用柯瑞欧三维软件自动展开门板的办法。先看下这个图纸，这个是钣金常见的门板，可以对比下用 cad 画块还是三维块， 但有一点可以肯定的是，三维非常直观，如果要改图，只要修改相关参数即可得到展开图，可以说非常准确，不会出 错。首先先打开软件，点左上角新建按钮，选择板筋模块，输入文件名称，点击确定之后弹出的窗口，选择一个建模模板， 我们可以自定义模板，也可以选择第二个模板。自定义模板好处是省去很多参数的设置，直接展开就得到精准尺寸。在钣金模块下点平面工具，选基准面，进入草 会绘制，举行输入相应尺寸， 再绘制十一大孔约束标注恐惧打勾， 再点法兰工具。注意我是怎么同时选中四条边的，记住选择的时候按住 shift 键，选中四条边，然后选用户自定义。进入草会，画一个七字形，输入折好的尺寸打勾， 最后把第一刀对应的四个孔做出来，选择拉伸工具，捕捉四个圆心，绘制四个七个大的圆，完成打钩。 最后做一下长边包短边，用延伸到面工具重复延伸，操作 完成后，可以提前设置一下导出的正面方向，避免方向搞错。可 以预览下展开尺寸是不是非常准确。下回准备分享一下科瑞欧版经如何拆图，有没有小伙伴支持一下？点赞关注不迷路！

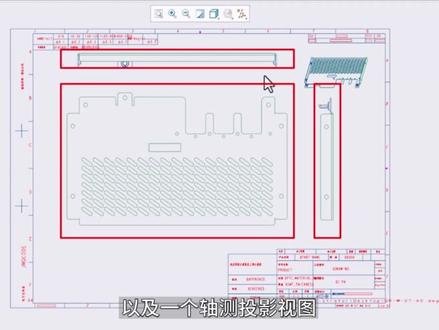

这是对钣金件图纸有用的功能，我们先来看一下这张钣金件图纸，更确切的说，这是一张钣金展开加工工程图，他用一个钣金件展开图作为主视图，他的右侧和上侧放置了两个折弯图以及一个轴侧投影式图，那么这个要是用 q 软件手动去创建的话， 想必非常的繁琐，既要保证视图的比例正好匹配图框的大小，又要保证钣金键展开图与右侧和上侧的钣金键折弯图折弯方向相对应。 如果一套整机有几百张钣金件的图，要这样做的话，想必效率非常的低，那么有没有更好更简单高效的方法呢？当然有了，维克钣金工具就由此功能来解决上述的困扰。那么首先我们切换到维克钣金拆图模块，点击插入展开 视图命令，然后维克钣金工具就自动的将相关的视图放置到图框里了，他一键帮你做了如下内容，第一，将钣金键展开图替换到了主视图的位置。第二，保留了右侧和上侧的钣金键折弯投影视图，让其折弯方向与钣金键展开图相对应。 第三，将视图比例自动调整到适应图框大小。第四，自动帮你创建了轴侧投影视图，并且优化到最合适的比例。 怎么样，是不是非常的简单？如果您觉得维克钣金工具对您有帮助的话，麻烦您点个赞收藏下吧，谢谢！

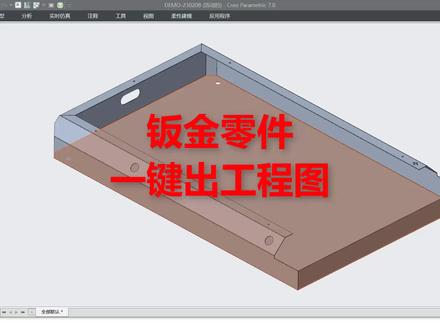

崭新零件一件初工成图，利用映射件一件创建抛面创建展开表示提取展开尺寸自动套模板创建三十图展开图轴侧图三十图自动创建抛面，方便标注折弯尺寸。 展开图自动创建折弯线与最大外形尺寸图框自动提取模型参数，如模型名称、材料重量、喷图面积、展开尺寸、工艺路线等等。我是刘志聪，我正在录制酷六钣金工程图教程，敬请关注！

qq 这样快速创建钣金工程图，你有见过吗？

大家好，我是冰大 hfi， 今天的这个视频我来给大家讲解 cryo 冰盒子工具箱里面的钣金出图功能。钣金出图呢是自动化进行我们这个主见下啊钣金的批量展开出图，首先我们要在主见的工程图下打开我们这样的一个主见工程图，然后切换到 冰盒子绘图，就可以找到我们这个钣金出图的一个按钮，点击钣金出图的按钮就可以进入他的一个操控面板， 这个也是在我们这个零件卡片的基础上进行我们这个选项的组合，所以呢很多操作和零件卡片是类似的，不过呢是针对我们这个钣金进行了一些选项的一个预定，或者说是预选选择。首先我们可以看 看到我们这个钣金出图的一个视视图的一个组合，现在呢我们这个组合是这样的，把我们这个展开图呢放到我们这个最右侧，然后轴侧图呢放到左侧， 然后中间呢是主要的主视图和三个投影，要注意的就是这里默认的添加了一个自动标注和自动添加洁面，也就是会在我们两个投影方向投放下两个洁面啊，这个呢就是我们这个钣金的一个视图的一个组合， 另外呢在我们这个模型选择里面呢，已经自动把它切换成我们这个呃钣金的一个零件啊这里，所以呢这个选项呢不用我们再来进行我们这个选择，间隔呢我们拉开了一点点，一点五， 现在呢我们只需要点击刷新这个模型列表，就可以把我们这个主键里面所有钣金零件都给列到我们这里，假如说我想对所有的这些零件进行 我们这个出图，就很简单了，选中这些零件之后，那么就可直接打勾，那我们这个程序呢，就会自动的把我们这个所选中的这些零件进行我们这个批量出图，自动生成我们这些视图和截面，还有就是轮廓尺寸的标注，当然也包括我们这个展开视图， 等他啊运行完成了，那我们就来看一下他生成的这个结果，这个呢就前面比如说我们去看了这个，你们可以看到这个就是一个典型的钣金出图的一个结果，中间主视，然后三个投影，其中呢有两个投影呢， 呃，放了两个洁面，这里是两个投影的洁面，这个是一个，还有另外一个上面的一个，这个是默认的这个投影的一个洁面，然后在最右侧放下了我们这个展开视图，当然把这些呃中间的这些圆角展开的这些曲线，这线呢都已经 隐藏掉了，同样标注了我们这个轮廓尺寸，其他的这个视图的这个显示，当然我现在没有把它更改，我们是留留着他跟随我们这个环境，你可以随时切换成消影，当然你也可以通过绘图属性来指定他一定是消影。这个呢我们前面已经说过，这里就不再累赘， 这个呢就是我们这个出图的一个基本的一个结果，带的切换上我们这个带边角色好看一点点。 那大部分的情况下呢，我们这些呃洁面呢都是能够自动给他添加，但是偶尔有一些零件，因为本身这都是输入的模型， 有的时候在对称的位置，可能这个洁面呢，没办法生成的话，偶尔有一些零件会缺失某一个洁面啊，这个呢你可以自己根据这个需求添加，比如这个啊，这个呢就可能无端端的就少了一个，你可以自己给他添加一个就好了， 大部分的情况下，在百分之八十以上，百分之九十以上呢，都能够自动添加成功。我们这样的一个自动洁面，这个就是我们这个基本的操作，当然了，这个是我们把展开图放在右侧的一个形式，假如有些同学有些特殊需要想把我们这个展开图呢，放到我们这个中间， 那我们也一样可以选中我们这个钣金出图，在这里呢，视图设置这里，我们可以把展开图放到我们这个中间啊，对应的，假如说我们添加一个右后的这个视图啊，这样呢，我们同样也可以把我们这个呃， 软件呢会工具会自动把我们这个展开图放到中间，然后主视呢会自动隐藏，就相当于我们这个展开图当做了我们这个主视。假如说我想把这个间距也可以改宽一点点，那把改成二模型选 选择，我们就把所有的啊，或者说我们不想进行那么多，就选择几个来看一下就好了，那确定他就可以自动生成我们这样的一个呃，展开的一个结果，大家也可以看到 啊，那我们就来看一下呢，你可以看到中间呢就放下了我们这个展开视图啊，旁边呢就是投影啊，这里面最后这个右后视图，那你可以看到每一个零件都是这样的，展开视图放到我们这个中间，这个也是一样的， 比如说我们到这个就看的会比较清楚啊，这个都是我们这个展开视图放到了我们这个中间，然后旁边添加了两个投影的界面，这个就是我们这个 展开图放中间的一个方式。当然有的同学说我们可能只想出我们这个下料图，就只放一个展开式图，这个时候呢我们可以用零件卡片的功能来实现，比如说我们 选择零件卡片，然后模型选择这里面把它切换，把这个实体勾掉，指出我们这个零件，那刷新一下就可以得到我们这些零件卡片，比如说我只选择这些零件， 然后在视图这里面呢就要注意了，因为我我只想一个展开视图，那我们就可以把其他视图都选勾掉，但是呢这个主视呢一定要留着这个轴测呢也不需要了，我们把这个展开视图给他勾上，然后放到中间啊，这样呢 把自动标注也可以取消到啊，当然你留着也没有什么太大的关系，这样呢我们就可以完成我们这样的一个啊零件卡片的设置，然后模型呢我们前面已经啊选中了，那我们就可以进行我们这个啊自动的一个创建， 如果你想我们这个一比一的话，就把我们这个视图的高度这里面呢把这个自动 确定，把它勾上，他就默认把它切换成我们这个一点零的一个比例，但你可以直接输入，但是这个呢就比例呢会比较合适，然后确定，那就可以直筒生成，我们这个只有展开试图的这么一个卡片，然后这个是一比一的，那我们可以看一下这个就是我们这个 只有展开试图的这个卡片了。然后下面呢就是我们刚才所选用的这些参数啊，这个就是我们这个呃，展开试图卡片的一个使用的方法， 这个呢具体就是我们这个钣金出图功能他的一个使用方法，大家也可以看到和我们这个零件卡片功能呢，基本上是内饰的啊，如果你平时没空没事的话，你可以多点点看一下这个选项具体有什么含义，应该很快就可以掌握，这个就是我们这个视频所讲的内容。

这种带圆弧面的钣金在扣六里面如何做展开，那对于这样的零件，我们一般是把圆弧这部分单独拆下来做一件，再跟主体做一个拼焊，我们可以先把这两个表面复制下来，做一个粘贴，然后呢对他做一个加厚， 这个是一点二的一个版后的，我们输入一点二这个主体选项，我们可以单独创建一个主体，那接下来呢，我们就可以看到啊，在这里面呢就有两个主体了啊，一个呢是他的本身的这个主体，那我们可以呢选到第一个主体，我们从主体去创建零件， 那这部分呢，我们就把这个主体这部分呢把它展开，我们先去操作转钣金啊，选一个表面保留模样的一点二的厚度，然后我们可以把这两个曲面选到，我们利用扯裂里面的曲面扯裂啊，把它去掉，然后呢我们就可以对这部分呢做一个展开， 那这个呢我们可以先用转换命令啊，在所有的边添加折弯，然后呢我们通过边扯裂啊，我们扯裂啊 这四个边，我们可以按 ctrl 键啊选到这四个边啊，关于这个缝隙啊，那我们这里呢就简单一点啊，都设置为开放的啊，我们打勾确定，然后呢再通过啊扯裂连接啊，这两个点我们要做一个扯裂，当然你做成这个直的也可以啊，好，我们点确定好， 然后这个地方我们还要做一个草绘策略啊，我们通过了，呃，策略下面的一个啊，彩绘策略啊，选到这个面，我们做一个草绘啊，这个呢我们直接在中间去把它这个分开就可以啊， 画一根线好打勾确定，那这个键呢，我们就可以直接展开了啊，这是主体部分的啊，那就不多说了，我们再重点说一下原 这部分怎么处理。回到这个主体零件，我们可以选到第二个主体啊，就是这个曲面部分，我们刚才通过加厚的方式啊，做的，我们通过右键一样的啊，从主体创建零件 好确定，那这个零件呢，由于是圆弧面啊，如果我们直接转钣金的话呢，是展不开的，那我们可以试一下操作转钣金，选一个面 保留模样，然后都按确定好了，我们去展平的话呢，他是这样的，对吧？那一按中间确定的话，他会提示失败啊，这个呢所以说还是不行的啊，我们把这个呢转框这步删掉。那么对于这样的一个啊，圆弧的曲面呢，我们一般是通过曲面的方式啊去把它展开，那这里面呢也是两块曲面，我们可能还要 把它分开来处理啊，你如果是整体去处理的话呢，也是展开不行的，那比如说我现在呢先把这个面啊一样的复制粘贴，对吧？上面这块面呢也是一样的复制 粘贴。现在呢我们可以选到这两块面，由于我们这个呢是这个大圆弧，我们一般的话呢是按 k 因子零点五去展开，所以说呢这两块面我们还要利用油性建模里面的一个偏移啊，往里面偏移半个板后，也就是零点六 啊，输入零点六按确定。现在呢我们可以先把这个主体这个实体这部分呢把它做个隐藏啊，我们直接把这个曲面呢把它展开就可以了。那啊当然呢，现在的话呢，你如果直接展开这两个曲面呢啊上面这部分呢啊肯定也是不行的啊，我们可以试一下啊，通过这个曲面啊 展平面组啊，选到这个曲面在里面呢，我们选一个圆点，圆点的话呢，比如说我选到这个端点啊，好，我们看一下，按中间确定啊，他是这样的。好，我们看到了他两侧的话呢，很明显是啊，这个角度啊，往里面这个偏离太多了啊，这个呢其实跟十字的话 会有很大的一个出入的啊，所以说还不能这样去处理啊，我们先把这个删掉， 那我们其实可以先把下面这部分呢做一个展开，然后这部分呢由于他是单个方向的湖面啊，直接展开应该是没有问题的。那我们选到这个湖面呢，我们还是一样的利用曲面里面的啊展平面组啊这里面呢啊选一个圆点啊，比如说我就选这边吧， 好了这个画面呢啊没问题。好了，现在问题就剩下这一个了，那这部分呢我们可以沿着他的一个中心呢把它分成多片啊，你分的这个片数越多的话呢，呃最终得到的一个圆弧的一个效果呢就越光滑。那比如说像这里呢，我们就 呃简单一点啊，还是把它分成十八份吧，每份大概是十度这样子。那这样子的可能会啊，我在这里操作会方便一点啊，那我们可以呢，呃选到这个面啊，做一个拉伸啊，我就 呃把多的切掉啊，自己留一份啊，然后呢再做一个正面就可以了，比如说我这里呢选一个参考啊，呃，选了他那个轴心啊，外部这里也做一个参考，然后呢画一根线啊，到这里 这边的话呢啊画到这里好再通过一个投影的方式拿到他的一个边，那这个地方啊，我们 啊把这段把它删掉吧，然后呢我们给他标一个角度的尺寸啊，这个呢就是我们要的呃一片的啊，比如说我这里呢呃十八片呢，这里一共是一百八十度，那每一片的话就是十度了，这里面呢我们可能还要留一点间隙，比如说我给他一个九点八或九点九度都可以啊，这个九点九吧。好，确定 好了，我们通过啊把多的部分呢把它切掉啊，这里面呢我们选这个曲面啊，移出材料啊，选到这块曲面好了，我们就留下了 单独的这一块了，那我们现在呢就可以去把这一块呢做一个展平啊，类似的操作啊，曲面展平面组啊，选择这个面啊，这里要指定一个圆点啊，就选这个端点 好了，这样子呢我们把它展平的话呢，这个面他的一个变形呢啊，就不会有刚才那样子我们整体展开这么严重啊，这个基本上就是说啊，没有多大的一个问题的啊，那现在呢我们就可以对这一片面啊做一个针列就可以了，那我们可以呃测一下这个 这一段的一个长度呢是三百九十点八，那我们可以算一下啊，每一段的话就是在啊除以一个十八就可以了，那就是呢三百九十点八啊，直接除以 啊十八，那每一段呢大概是二十一点七啊啊把这个关闭好了，选到这个面啊，直接做一个正列啊，方向这里啊，按方向好了，我们选到 这个边做一个好这里的方向这里面呢就是十八个，那每一个的距离呢？啊，刚才我们两个是二十一点七啊，七一对吧？多一点也可以。好，我们按中间确定好了，这样子呢，我们就得到了啊，这部分的一个展开的效果呢，对于这两块面呢，我们可以呃，刚才复制的 好，我们可以把它做一个隐藏啊，只保留这部分，我们就可以去这个出图啊，那这个呢是下料是没问题的，那这个折弯怎么加工呢？我们肯定是先加工上面这部分，对吧？我们折弯的时候呢啊，就是沿着这个方向，对吧？去多刀的一个折弯，一刀刀的折出这个圆弧来，对吧？啊，就是这个方向啊，然后呢我们再去 啊，再折下面这部分，对吧？沿着这个往下的一个线，对吧？这样去折啊，这里面呢十八片的话呢，应该就是折 这个十七刀，对吧？啊，当然我们的分了，这个片数越多的话，那你最终啊呃得到的一个效果呢？就啊越完美。好，那以上呢就是我们这个视频的分享的所有内容，我是刘志聪，关注我学习更多钣金设计加工知识。

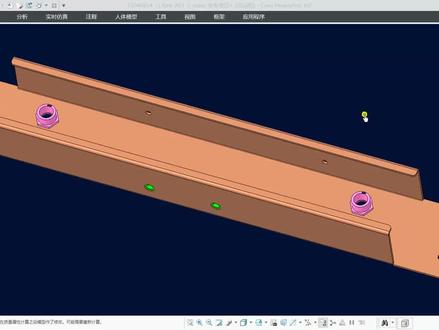

自动出版金展开加工工程图快速输出展开图及折弯图带紧固件自动标注，紧固键标识， 自动柱姐、 a 孔、 b 孔、 c 孔，快速输出 cd， 打开 cd， 自动坐标标注， 自动折弯标注 完成。
