tp-link摄像头拆解教程

各位朋友好，今天我们来拆一个 tip link 的网络摄像头，是带云台的，云台的下方呢有一个安装底座，这个底座装在一个固定的地方，然后就可以卡上去。 这个云台摄像头是九伏的电源，这里有一个网线的接口，同时还有支持无线连接。这个摄像头的型号是 tl 杠 ipc 四二 a 杠四是一个两百万分辨率的无线网络摄像头， 这是他摄像头，在他周边这一圈是他的红外灯，这里有个话筒，在他后方是他的扬声器。看看下边这个缓冲垫能不能扣开，可以扣开，但是没有螺丝孔，看看这个有没有， 这个也没有，我估计这个也没有，也没有，那看来只能从这个缝隙这撬了， 好撬开一条缝啊，打开了，这是一条捆绑在一起的线，连着上面的这个摄像头和云台，在他的下方是他底座，底座里面这里有一个电机，这个电机是控制这个摄像头正着旋转， 那这个位置我估计应该还有一个摄像头，他用于控制这么上下旋转。我们先把这个电路板卸下来，这上面有几颗螺丝， 我们再把这个电机卸开， 拽不动，这个电机卡着呢，这个往上翘一下，电机可以拿 拿下来了，把这个线给他拔了，这里边是他的电路板，这个是他的网线接口，这个是电源接口， 底座和上面这部分连接的电线呢，被这个胶给粘着呢，这个胶粘这个位置呢是他的电源的接口。九伏电源，这里呢是他的网线的接口。我们拆上面这部分，上面这部分呢在这个底部有两颗螺丝，我们把它拧开， 这两个螺丝拧下来之后，这上面这个盖板就掉下来，打开之后呢，这就可以拿下来了。 这块电线捆着呢，我们把这个电线给剪了，在这个位置呢，还有一颗小螺丝，我们也把它拧开， 这块就看不到螺丝了，这个壳应该是把它撬开就行了。这里是他的 sd 卡的插卡处，这有一个 reset 复位按钮， 撬了半天撬不开，非得采取点暴力的方式了， 为了安全，我得戴上这个红墨镜， 全部给他掰碎了。这块这爪呢全都是死死的抓着的，全部拧烂了，我们拆开之后看一下这里边， 同样这里边也有个电机，这个电机是控制这个镜头的抚养的，这里有一个电路板，电路板连着这个摄像头，我们把这个板子拆下来看看，先把这线给他拔了， 这里还有个线，这个也是一个小话筒，连接的是这个方位的话筒，你给他拔下来， 这里是它的镜头，这个地方就是叉 s d 卡的，这有个复位按钮，在中间的这个位置， 这个在反光的这一块就是他的成像单元，外面的光线照着一些景物，透过这个镜头焦点接到这个成像单元上，然后给他转变成电信号，通过无线或者通过有线的网线给他传输到硬盘录像机上。 这些片子包括这些各种管我就不太懂了，所以这这个就不多说了，从这个板子做工上看，这些知名品牌的做工还是可以的。我们再来看一下这块，在这个位置上，这居然还有一块电池，这一部分应该是他 他的外圈啊，应该是他的红外发光的，这是话筒，这个红外发光的是通过这个插排的针与这块，与这个板子上这块给他连接在一起的。 好的，本期拆解 tp link 网络摄像头的视频到这里，再见。

今天客户送了一个摄像头过来，客户说这个摄像头是不能开机的，这个是 t p 零的这个品牌的， 他说通电没反应，等一下我们就拆开他看看是什么情况，如果芯片烧了就没没办法了，如果先断了或者一些小问题，我们还可以处理。等一下我们拆来看一下是什么情况。 这几枚螺丝已经拧开了，你看这里有四枚螺丝，看到吗？拆开这里几枚螺丝， 这里是卡扣卡进去的，你看这东西卡扣卡进去的，拧开的螺丝就可以拆到这里了，就这样可以拆， 拆开看到吗？直接拆开，然后这里有一枚螺丝，我们拧开 里面有一张电路板，就这样拆开的。 这里有个电机，这里这里有个电机，这个是垂直电电机，这个是水水平电机。 等一下我们再测下他的电路，看看有没有什么短路或者断线的地方，因为这里是通电不亮的。目测这个电路板 有电路板看到吗？ 暂时没有发现有什么烧坏的地方，等下我们测下看看有没有短路。这里这里还有一张板， 也没有看到有烧焦的地方。 好，已经拆开了，我们看下有没有短路。 这个报警的应该是地线， 我们再测下电容的连端， 暂时没有发现短路的情况。 你看这部分是垂直电机的驱动电路，这部分，这是接口板，在上一级接过来的，这是芯片。 我们再看一下这边，这里还有这部分是接这个天线的 接收 wifi 的电路，就这部分，这部分是电机的启动电路，这水平电机的启动电路，那电机就在这里 就连接的电机线，他的板就分为两部分了，你看这个接口板就接到通过这条线，通过这条线连接连接到这部分的电路板上面， 最后发现我们测过那电路就这两条线断了，你看这两条线我接回去了，从这个接网对接这个电路，我们通过一根根线来测， 是发现两个线断了，这两根线是正正极的供电线来的， 我就已经把它寄回去了，等一下我们通电来测试下。 好，我们接线，我们接上网线看一下。嗯，这个灯已经亮了， 看看马线通不通，证明是这两天这里有两条线断的原因，但是不知道什么情，是什么情况断掉的。 我们等一下 按照筒键看看画面能不能正常出来， 哎，有画面收到摄像头了，加号密码错误， 证明已经通了，我们是帮客户维修的，所以账号密码我们不是很清楚。 好，我们已经通电，没问题了，我们先把摄像头装回去，已经装好了，我们通电来测试一下。 好，插电，已经通电了，一般通电它会旋转一下质检， ok， 正常。 好，这期视频就到这里，谢谢大家观看。

今天这期来开箱的是这个 tfling， 可网络摄像头，这个东西其实也买了有一段时间，在六幺八期间买的，花了一百六十九。先来看一下包装，这个包装打开是很有年代感，给我的第一感觉就像早年比如十多年前诺架手机的包装啊，这种纸质的材质很有感觉的一个形状， 盒子，里面是摄像头，主机，电源适配器，膨胀螺钉，安装支座说明书，因为它里面还给你夹了一个广告啊，现在这些厂商也是够聪明，里面夹了一个 tpu 硬壳的，自己的门锁广告 产品的造型这块就没什么可逗奖，常规的形态，底下是圆柱形底座，水平旋转角度三百六十度，数值旋转角度一百五十七度，摄像头分辨率幺四四零 p 四百元像素，底下是 tf 卡的卡槽，最大可以支持二百五十六， 背后是扬声器，前面是麦克风，然后最后这里是电源的输入接口。至于实拍画质，结合一百六十多的价格，这个画质我认为还是算 ok 吧，能够满足正常的监控需求，包括你放大还是能够看到一些细节，工作方面做的也是比较的多，可以实现两段的对话，包括也可以直接通过 手机控制云台的旋段这些，这就是产品的一个实际表现，这方面我就不再给他多重复啊，毕竟这个东西价格在哪。看完了这些，接下来就是直接拆，整个周身是没有螺丝的，脚底下能看到胶垫，先看一下胶垫底下是否有隐藏的螺丝 啊，这个打开以后他没有螺丝，难道用的是卡扣？那么就直接从底下入手吧，把它直接给撬开。底座里面其实非常的空，就只有两个原机线，一个电机 品牌，正得自控。另外是输入的小板，小板上接口两个绿波电容，左侧是两个排线的座子，上面球的部分和底座他是通过两颗螺丝和五个卡扣固定，是需要把卡扣外侧这一块取掉了以后才可以将球头给拆下。 上面的球头部分依然用的是卡扣连接啊，没有螺丝这些同样是只能暴力拆卸。 球头的背部依然是一个电机和扬声器，电机的品牌和下方水平作者是一样，也是来自深圳市正德智控，包括大小这些来看也是一样的一个规格。 最后就剩下核心的主板，他的板子标注这块是很清楚，应该是利于比如工人在安装时候防止搓搓，因为像这两 两个接口的话，他的形状是一样的，他给你标注了水平垂直，包括接口板啊，扬声器，标注的是很清晰，下面就具体看一下芯片，包括他的结构布局。首先是最前方，这是他的红外板，红外板之上可以看到和主板使用的插针连接，上方有一个用于适应的麦克风， 中间是他的核心大板。大板首先从背面来看，背面的话这是 tf 卡的卡槽，然后上面这是斯兰威的一个电机驱动啊，用于驱动两个电机， 好，这是用于连接的插针槽。而中间这个就是摄像头传感器，他的摄像头镜头组件和传感器是分开的，可以非常方便的取下。这里我也给大家看一下传感器的实际大小，大家可以直观的看一下，这是他的传感器的实际大小，最后再翻到另外一面，另外边上的芯片也比较的多，首先 这颗最大的是它的主控，来自永联的九八五六二，像永联的芯片我们经常也在行车记录仪中看到，然后芯片的下方是来自台湾益阳的一个弗拉西坦存，容量是十六兆，最底下就金正，旁边还有一颗核心的芯片，这是一个 wifi 芯片，来自高拓迅达。 那么关于他的简单开箱和拆解就是这些。这个产品从我的角度来讲，我总体还是算比较满意的，因为他的价格毕竟只有一百六十九元，这算是一个很入门的价格，这种价位前提下， 他能够给你一个还算不错的体验，包括内部的做工和用料，整体来说还是算比较扎实，能够对应的其他的价格。如果你的预算不高，像这类的产品也是你可以考虑的一个对象，满足最基础的像这种监控还是没有多大的问题的， 那么最后我就重新把它装好，那么视频基本上就是这些，也非常感谢各位收看，咱们下期再见，拜拜！

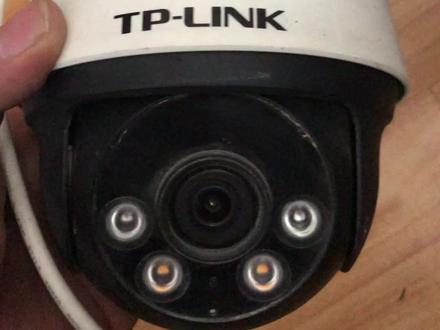

又收到一台 tp link 的摄像机，这呢是也是不通电，咱就先不通电的直接给他拆开看吧。单从这块主板上看，似乎没有短路的地方，没有烧毁的原件。 呃，把电通上之后发现这个地方还是有短路的，很烫很烫，我们把这个芯片换掉应该就能解决问题。现在这个芯片给他吹下来，换了一个好上去了，然后通电。现在是正常的啊， 轻松拿捏，正常出图。就这个短路了，烧掉了。这个也是摄像机经常容易坏的一个电源管理 ic， 很多摄像头坏也是因为这个原因啊。 现在摄像机正常使用，正常出图，然后给他组装起来就修复成功了。这个机器故障点还是比较简单，轻松拿捏比较顺利。

今天没事拆一个海康的摄像头， 首先用力夹住这，然后有个接口撬开，然后这边也是 这样，就拆开了， 然后拆一下这个前后的电机， 然后这有个卡扣扳住，拆开， 然后这是供电拔掉， 这就把摄像头拆掉。现在拆地壳，地壳也是卡扣， 用力掰开翘就行了， 就是这样，这是网络接口和供电的， 这个是喇叭，这个是水平旋转的电机 安装的时候得注意这 和这个地方， 卡进去就行。 现在拆一个 pp 的， 他是这里有两个螺丝，拆掉， 拆掉以后取前面这块玻璃板， 他这里面隐藏了四颗螺丝，拆掉就行， 这样就拆开了。

今天刚拿到一台 t p link 的摄像头， 这个需要拆开修理一下，之前我也没拆过这样的摄像头，我们先看一下下面这个壳子是个整的，而且也没有螺丝， 那么我们就想着从上面拆。嗯，这个摄像头我们看一下， 应该是拆这个壳子，从这个地方我们先试一下。啊，第一次拆没拆过。嗯，拿刀片从这个缝里头， 嗯，起来了，哎，看来是开了。 嗯，我们把这个拆开看一下啊， 这个地方有三个孔，但是现在看不到螺丝，我们把它旋转一下， 这个里边看到一颗螺丝，我们先把它拆出来， 还有两个孔，这个孔厉害，也有一颗螺丝，它这个孔和下面的螺丝不是一一对应的，需要我们旋转的找这个螺丝 看得着。哎，这个地方还有一颗 三颗螺丝，这就可以取出来了， 我们可以看一下。

今天这么多车上都在这啊，咱不测效果，就看看这个天线是不是真的，有客户告诉我说天线越多 wifi 效果越好啊，我就看看这天线是不是真的。三个机子啊，这个是网上买的一个小女孩的， 这个是 gps 的，我又拿了一个大华乐城的也是这个机子，这样有对比性的给大家拆一下， 哈哈哈哈， 热成的。 首先是 tp 的摄像头，这个很清晰的能看到是主板上两个信号接收器出来了两根线，我会拿箭头给大家标一下哈，没问题。然后是大花落成的摄像头，从主板上也是出来了两根线啊，一左一右，开裂方式不同也没问题。两个信号接收器， 然后看最厉害的一个啊，四根天线的这个哈，这个打开以后发现啊，主板上一个 wifi 信号接收器出来了一根主线，然后他把一根主线 串起来，接了四根线出去了，这就厉害了，这个就把厂家的聪明材质体现的淋漓尽致了，所以大家买监控还要擦亮眼睛呀。
