小牛电动车电门锁接线图教程

这就是电动车和三轮车的五大核心部件，电池、电机、控制器、转把和电门锁。 电动车能够正常行走全靠这五大部件，只要学会了这五大部件的接线方法，维修电动车你就学会一半了。下面咱们就开始接线，先从电池开始，咱们用串联的方法把四块电池连接起来， 连接好之后，总负极和总正极咱们先不要接，咱们先接其他线路，尽量避免带电操作。首先咱们来接控制器的正负极粗黑线，接电池的总负极，控制器的粗红线接电池的总正极。 控制器上黄绿、蓝三根粗线，接电机的三根象线，三根象线按颜色对接好就行。五根粗线都接好之后，咱们打紧螺丝， 然后咱们把电机的霍尔线插头和控制器的霍尔插头对插在一起。 下一步我们接转把，转把上有三个插头，红黑绿是转把线插头，我们在控制器上找到对应的插头，把它插上，大多数控制器转把插头的颜色也是红黑绿。 然后我们再插上三速插头，它负责控制电动车的高增低速。 最后这个两线的插头是倒车插头，我们把它也插上。 然后咱们来接这个电门锁，电门锁的红色进线是和电池的总正极以及控制器的粗红线都是相通的， 咱们就用一根红色线把电池总正极和电锁红色进线连接起来，咱们把电锁进线和总正极线一起接在电池正极上，然后咱们把这根电锁线和电门锁连接， 接好之后咱们裹上绝缘胶布，然后电门锁这根黑色的输出线，咱们接控制器的锁线，控制器锁线就是这根细红线， 接好之后咱们也给他裹上绝缘胶布，这些部件接好之后就只剩一个总负极线了， 接上这最后一根线后，电池就给这些部件供电了，正极和负极都接好后会打一下火，这是正常现象，大家不要担心。 最后咱们再给控制器插上一个语音小喇叭，这样他就有了语音播报的功能，一会我们测试时，他就更能体现各项功能。 所有线已经接完了，咱们下面开始测试。先打开电门锁，语音喇叭播报自检正常。然后我们找出学习线，把两个插头对插， 对插学习线，电机开始转动，控制器进入学习状态。控制器学习完成后，咱们拔开学习线， 然后咱们看看转把的功能是否正常。拧动转把，电机转动， 咱们再来看看倒车，按下倒车开关，语音喇叭响起，请注意倒，咱们拧动转把，电机倒转，请注意倒车。再来看看高中低速， 高中低速也完全正常，就是电动车和三轮车最核心的五大部件的接线方法。如果你还有什么不懂，可以在评论区留言。

要想学习电动车维修，首先我们要掌握控制器上每根线的功能和作用，学会了我这招，你自己也是一名维修师傅。首先我们来看这根粗红粗黑为电源正负极线， 这三根粗的黄绿蓝为电机项线，这单根细红线为电门锁线，它是连接电门锁出来的电源正极线。我们来看这红黑黄绿蓝在一起的线为电机护耳线。 我们再来看红黑绿在一起的线为油门转把线，我们转动油门转把，车子行走就是这三根线控制的。红白绿白黑白三根在一起的线为三档变速线。 我们来看灰色黑色在一起的线为倒车信号线，这两根黄色对插的线为调电机反正转的线。这三根棕色的线为刹车断电线。 我们来看红黑蓝黄在一起的线为语音喇叭线，这个单根紫色的线为仪表速度线，这两根橙色对插的线为软硬启动线。老铁们，你们记住了吗？记不住的朋友就点赞收藏起来，学会了我这招，你自己也可以轻松更换电动车控制器。

电动车电门锁有两根线、三根线、四根线、五根线，它的线路结构是什么样子的呢？我用原理图给你表达清楚。其实我们先明白，在电动车电门锁它就是一个开关的装置，它是为了让电门锁下面的这些线通或者是不相通。 那么常见的有两根线的门锁，就是一根导线，中间接了一个开关，当你打开电门锁以后，这个开关让这两根线相通，也就是一号线一直有电，打开电门锁的话，二号线他就跟着有电，这是常见的两根线的电门锁。 那么三根线的电门锁呢，就是一根导线，中间接了两个开关，并且是串在上面的两个开关。 当你打开电门锁一次的时候，那么第一个开关他就相通，那么一号线一直有电，那么二号线他就跟着有电了，那么你打开电门锁第二次以后，那么开关串联到的第二个开关他就相通，那么就会让第三根线他也有电， 这样呢我们就明白了，三根线的门锁就是一根导线，中间串了两个开关，那么你打开电门锁一次，二号线有电，打开电门锁两次，二号线三号线他都有电，这是三根线的电门锁。 那四根线、五根线的呢？就是从二号线这边接了一根线出来，或者是三号线这边也接了一根线出来，那么就成了四根线、五根线，他其实就是三个触点。 那么你打开电门锁一次的话，二号线、四号线有电，打开电门锁两次，三号线、五号线、二号线、四号线它都有电了，这就是我们常见的电动车电门锁的线路结构，那么你对电路哪里还有想了解的方向，我用原理图都给你表达出来。

朋友们大家好，今天教大家弯梁摩托车四线电门锁接线方法，我们来看，首先这根红色的就是电源正极输入线，也就是电瓶正极线，这根黑色的就是电门锁出来的电源正极输出线。我们再来看这根黑白色的线，就是熄火线， 还有这根绿色的线就是负极打铁线，他也是电瓶的负极线。如果说我们的摩托车钥匙丢了，这个时候只需要把黑白色剪断， 然后再把黑色和红色连接在一起，这样我们的摩托车就可以打火了。不同品牌的电瓶锁颜色不一样，不会接的朋友打在评论区我来告诉你，喜欢摩托车维修的朋友双击加关注。

要想学习电动车维修啊，首先我们要掌握控制器上每根线的功能和作用，其实也非常简单，我们只要掌握这几根线，就可以让你的电动车转动起来。 我们来看控制机上的线分为主线部分和副线部分，主线部分分为六根粗线两个插头。我们来看粗红粗黑为电源正负极线。这三根粗的黄绿蓝为电机向线。这五根红黑黄绿蓝在一起的线为电机护耳线。 这单根细点的红线为电门锁线，它是连接我们电门锁出来的电源正极线。 我们来看这红黑绿在一起的线为油门转把线，我们加油门车子行走就是这三根线控制的，他是油门转把线。 其余的线那就更简单了，都是辅助线。这个红色、黑色、蓝色、黄色在起的线是语音喇叭线。这个红白绿白黑色在起的线是三档变速线。 这单根紫色的线是仪表速度线。这两根黄色对插的线为调电机反正转的线。这两根橙色对插的线为软硬启动线，拔开为硬启动，对插为软启动。这根棕色的线为刹车断电线。这两根灰色黑色在一起的线是倒车信号线， 大家看是不是非常简单，老铁们你们记住了吗？记不住的朋友就点赞收藏起来，喜欢电动车维修的朋友双击加关注！

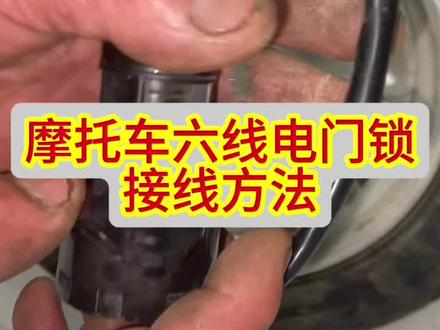

大家好，今天教大家如何接摩托车六线电门锁线序如下，黑白线熄火线、绿线熄火，搭铁线、白灰线和中灰线、小灯线， 黑色线电源正极输出，红色线电源正极输入。如果要是丢了，可以将黑白线剪断，然后把黑色和红色线连接在一起，这样就可以骑车了。

这就是电动车和三轮车最核心的五大部件，电池、电机、转把、控制器和电门锁。咱们今天就用一个视频来讲明白这五大部件的原理和接线方法。 废话少说，咱们开始接线，首先咱们用串联的方法把四块电池接好， 连接好之后，我们只剩一个总负极和一个总正极，这两根线我们暂时先不接，避免带电操作。咱们先接控制器的正负极，控制器粗黑线接电池的总负极，控制器粗红线接电池的总正极， 控制器黄绿、蓝三根象线。接电机的黄绿、蓝三根象线，我们按着对应的颜色把三根线接在一起。 这五根粗线接好之后，我们把螺丝打紧，然后我们把电机的霍尔插头和控制器对插，然后我们来接转把转把，红黑绿腮线插头是转把插头，我们和控制器转把插头对插， 转马上。另外一个三线插头是三速线，它用来控制三轮车的高中低速。最后一个两线插头是倒车线，我们把它插上，下面我们来接电门锁。 红色线是电门锁的进线，它和电池总正极以及控制器的粗红线是相通的。在这里咱们就把电门锁进线和控制器的总正极上， 然后咱们把这根电锁线和电门锁连接，然后裹上胶布，接下来再把电门锁出线和控制器的锁线相接，接好后我们也裹上胶布。 最后我们把控制器的负极和电池的总正极相接。我们还可以插上一个语音小喇叭，它有语音播报功能，一会我们测试时，它更能够体现各项功能。 所有的线咱们都接完了，下面咱们就开始测试，我们打开电门锁，语音喇叭播报自检正常， 然后我们找出学习线，把两个插头对插，对插后电机开始转动，控制器进入学习状态。学习成功后，我们把学习线拔开， 然后咱们看看转把功能是否正常，我们看到高中低速开关功能正常， 然后我们拧动转把，我们看到电机转动正常，咱们再来看看倒车，按一下倒车开关，语音喇叭播报倒车， 再拧动转把，电机倒转，这就是五大部件的接线方法，如果你还有什么不懂，可以在评论区留言。

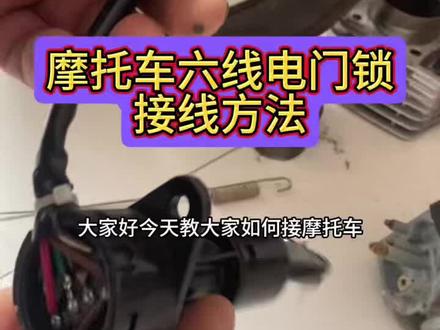

今天教大家如何接摩托车六线电门锁，第一根黑白线是熄火线， 第二根绿线是熄火线搭铁线。第三白灰和第四中灰是小灯线。第五黑色是电源正极输出线，第六红色是电源正极输入线。如果钥匙丢了，我们把黑白线剪断，把黑红并连接在一起，就可以骑车了。

嗯，如果你那车是大控的话啊，就是原车都不算，原车控制器电流非常小，大控是十分不推荐这么接的啊。就是就相当于是之前铅酸的线， 然后直接把控制器的那个电源线安德森这边接，这样的话你看这就相当于高速公路直接就变成国道了，甚至都不如国道。

电门锁线怎么接？咱们市面上的电门锁呢，有两线的，有三线的，也有四线的，还有五线的， 那么今天这个视频呢，就给大家做一个逐一的讲解。我们先来讲讲两线的电门锁怎么接线，一般情况下呢，因为两轮电动车哈，大家看一条红色线，一条黑色线，大家不要一看到红黑就是正负极哈，你只要记住一句话，我们电门锁线呢是一进 溢出的，那么这个红色电门锁线呢，他就接我们电瓶的正极线，为输入线，那么这个黑色呢为输出线。当我们打开电门锁的时候啊，这两条线呢接通，那么我们全车呢就在充电的状态。接下来我们来讲讲三线的电门锁， 三线的电门锁呢都有两档的，大多数情况呢是用于我们的小型的电动自行车或者个别的三轮车。那么这根红色线，蓝色线，黄色线怎么用？红色线呢为我们电瓶的正极输入， 在不知道的情况下，那么我们怎么判别蓝色跟黄色是一档呢？很简单，我们用万用表测量一下就知道了，来，我们现在来测量一下，如果是老款的万用表，打到风鸣档位，然后把我们这电门锁呢打到一档， 我们用红标笔搭在我们的红色线上，然后黑标笔搭去我们任何一根，哪一根线耢通了，那么哪一根呢？就是我们的一档线，来，大家看这个蓝色线耢通了，那么就说明我们这根呢就是一档，那么黄色线呢就是二档了。 当红色线跟蓝色线接通的时候，这个电源通向哪里呢？通向我们控制器的电门所向和仪表， 这时候这个车子呢就可以走了，当我们再打开二档的时候，我们黄色线呢也通电了，这个黄色线呢就是打开我们的大灯，接下来我们来讲讲四线的电门锁线， 四线的电门锁呢用于摩托车的，我们看红色呢接我们电瓶的正极线，黑色呢接我们摩托车上的灭火器的熄火线， 那么这一根绿色线呢就接我们电瓶的负极线了。当我们打开这个电门锁的情况下，那么红色跟黑色呢，它是接通状态，那么这两根呢黑白跟我们绿色呢是断开的状态，当我们关闭电门锁的时候呢， 那么我们红黑呢是断开的状态，那么这两根线呢是接通的状态，也就是说我们这两组线呢，他刚好处于一个相反的状态，这一下大家都明白了吧，视频对你有用，点赞收藏好，大家对这个亮门锁线还有什么不了解的，也可以扣在评论区，我为你安排上。
