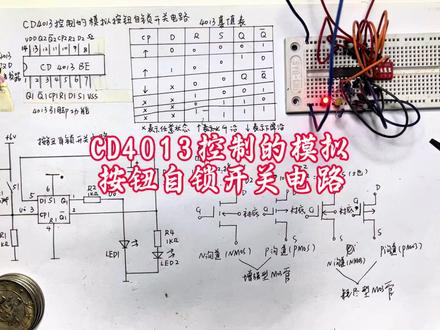

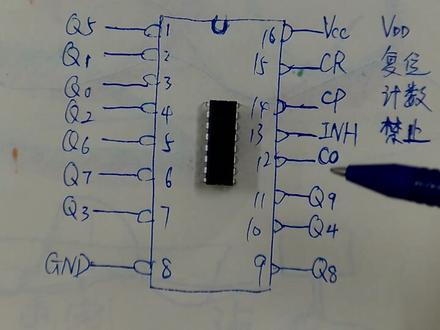

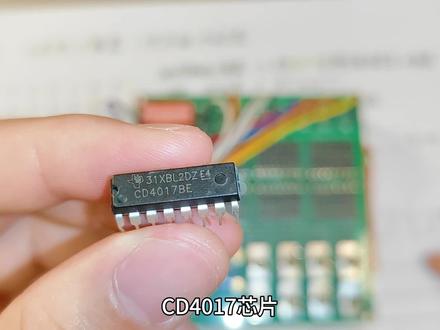

来把这个芯片拿出来，有一个芯片名字叫四零幺七，长的哪的？长的？就是它。 cd 四零幺七好看一下。 cd 四零幺七 b e， 看到没有？ cd 四零幺七 b e 四零幺七，就是这样的一个芯片， 我们把他这个缺口朝上，我们来画一下这个银角，先来认识一下他的银角，这个缺口在上边， 当缺口在上面的时候，银角从这里开始是他的一角、二角、三角，对吧？他是回个圈 都要，都要插在面包板上，你只能横着插，只能跨在上面。这是一个新认识的一个芯片，这个芯片是技术器。来我们我们先来认识一下他的银角，第一个角这个特殊啊，这个第一个银角 我们画一下啊，这里写一个 q 五啊， q 五，第二个音角 q 一 接地，什么意思啊？负极对接地接地，这是负极，然后有的有的那个你们在网上看到资料里面有可能他会写一个 vss， 其实一样的啊，不用管他是什么，就是接地接地就好了。 然后第九个紧脚，第九个紧脚是 q 八，我们从 q 零零一二三 三四五六七八九，这是几个数？从零开始，从零开始的，这是十个数， 这就是，这就是十个输出，十个输出一直从 q 零到 q 九，十个输出，然后十二开始是他的其他功能键了，十二是 co， 这个键是进位键，就是如果满十了就进一位吗？ 我们计算不是一二三四五六七八九十到十之后就要进一位吗？这个是键，是进一位的键，但是这个键我们通常求爱，因为我我进一位，要，要给别的东西输出了，不能在这个片上再输出了， 再给别的芯片输出了。所以说我们再讲其他的芯片之前就是不接第二个芯片之前，这个键其实是可以空着的，不用管它。然后第十三个键，第十三个键是 inh， 这个键我们我我们可以直接写一下，他叫禁止键，那这个键通常情况下我们是不用的，不用的时候我们把它接地，到时候第十四个键，对，这个输入，这都是往里面输入的吗？这是输出键。 呃，等会我再画。然后第十四个键是 cp， 这个键就是主要的就是往里边给的一个计数的那个键，计数按键，你就可以写计数计数键。 cp， 第十五个按键是 c 二，这里面肯定要有一个冲洗键， 对，复位，复位，瑞赛，这个啊，就是瑞赛，然后我们这还少一个。什么？我们这这么多按键里边 正极，正极，这里就是 vcc， 有的那个芯片上会写 vdd， 一一样的。而 vvss 呢就是接地，这边 vdd 就是 vcc， 就是电 电源，正极 vs s， 嗯， vss 是负极。 好，这就是他的这么多按键，我们看这个芯片的银角，总的来说是就这么多个按键，但是其实你要看起来好像十六个按键挺复杂，其实没什么复杂的，一个接地，一个接正极，剩下的从一号到七号，就是这边 和这边全都是输出，都是输出一个信号，对吧？然后这个是进位键，给下一个下一个数字来记数或者是其他的功能，这里是， 这里也是一个输出，然后这三个是输入，就是印，这就是往外输出，这个也是往外输出，这个印就是往里面输入， 我们记着啊，这个是 c d 四零幺七， c d 四零幺七，他是一个 c m o s c 某次芯片， 这是一个 c 模式芯片，这些输入的银角不能空着，即便你不使用也要把它们接地， 懂吗？他不能悬空，不能空起来，那么这个芯片有什么用呢？比如说啊，我现在给他通一个电，这里通电，这里接地，对吧？这个芯片已经给他加电了。我在技术这个键上面，也就是在第十四个键上面，比如说我用一个开关把它给接正极嘛，我按一下这个地方，如果你接出了一个灯， q 零，这里是第一个嘛？接出了一个灯，那 q 零就点亮了。如果你再按一下 cp， 他 q 一就点亮了， 再按一下 q 二就亮，再按一下 q 三，再按一下 q 四，然后 q 五、 q 六、 q 七、 q 八、 q 九。但是就是很奇怪啊，这个这个芯片研发商也不知道怎么想的，你干嘛不一二三四五六七，然 八九，这样不是好了吗？对吧？也方便记，就是很奇怪，他就是这样记，他就是这样设的，他就是把这个，而且还一点顺序都没有，五一零二六七三五一零二六七三， 然后八八四九。经常用的话你可能会记住，然后时间短的话，你就要每次都要翻过来，你看一下，因为我也记不住， 你只能翻过来，你只能翻过来看，第一个 q 零是在第三个角上，那你就把三这角引出来，对吧？好，我们把这几个键先说明一下啊，这个是复位键，如果这地方给 给了一个电位，这个就默认回到了默认初始状态。你比如说现在我 cp 按着按着按到 q 五了，但是我一旦把这个 cr 这按一下，就马上回到 q 零，他就不会继续往上计数了， 就马上回到初始状态，就变成回 q 零。这个东西就是个复位按键，这是个技术按键，这个是禁止，这个禁止我们经常接地啊，这个不不要使用它，然后禁位这个键也，这个键可以悬空的，因为他是输出嘛，不是输入键输入的，我们不能悬空，输出的可以， 那这个键我们有时候不用它，其他的键都要用，那这样我们就可以完成一个小彩灯，就比如说哒哒哒哒哒，一会换一个灯，一会换一个灯，一会换一个灯。好，原本呢这个视频录到之前那里呢，我们就带了孩子做了一个，下面 开始接了一个电路了，但是在这里呢，我再重新补录一点内容，给大家说一下， 这个 cd 四零幺七这个芯片是一个加法技术器芯片，也就是说我们按这个技术的这个按键的时候，他只能从 q 零、 q 一、 q 二这样的数据来完成， 他不可以反向操作，就是他没有减法，不能说从 q 二变到 q 一，再变到 q 零这样的，他是没有办法的。活用这些输入和输出这个概念就可以完成好多我们想象不到的事情， 这是我要说的其中一点。然后另外一点就是我们加一次技术的时候，再比如说 q 零量了，就是说在 q 零这三角这里输出了一个高电瓶，然后接到 led， 接到 d， 这个 led 才能亮，然后其他的脚，其他的输出脚全都是低电瓶， 只有这一个灯能亮吗？所以其他角都是低电瓶输出的角，包括这十二也是个低电瓶。那么当我这个 q 这个技术器再按一次的时候，这个 q 零就变成了低电瓶，因为他的灯就不亮了，而是变成 q 一亮。这 q 一到时输出的是高电瓶， 一定要记得我们这输出的是一个高电瓶，每次他循环了一次之后，每个脚输出的都是一个高电瓶。 呃，当我们把这个高电瓶再接回其他的输入的时候，就可能起到不同的效果了。比如说我们如果呃装了，只装了两个灯，一个是 q 零，一个是 q 一，我们再按 q 二，在 q 一亮了之后，我们 再按的时候，不是 q 二输出一个高电屏吗？这个时候 q 二输出的高电屏，如果我把它接到复位上面，也就是说在复位输入这里给了一个电瓶，那么他就变成了什么，又回到了 q 零这个初始状态， 我们就可以在这个电路中强行在 q 二的时候让他直接回去，你后边再接了 q 三 q 四什么，你哪怕再接了灯，他也不会走了，因为到这个 q 二的时候他就回去了，回到了初始状态了。所以我们输入和输出的使用 就看你怎么接了，你可以在这输入可以用其他地方来给他一个输入，也可以用本芯片自己给他一个输入，只要给他输入这边给一个高电瓶，他就会执行他这个输入给这个芯片的一个命令，这个输入端我们一定要，要不然就给他一个高电瓶， 不给他高电瓶的时候，你就必须把它要接地，所以这就是这个输入端的问题，就是我们必须把它接地，比如说这个 cr， 如果我们不使用，就是直接我们接到九，然后自动让他回去，不使用这个付费功能的话，那你就要把它接地，包括这十三，这十三角也是一个输入，如果你给了一个高电瓶，他就禁止了，这个芯片就不能工作了，那么我们为了不让他禁止，就必须把他也要接地。 所同样的这个十四角如果你在给他一个脉冲的时候，这个十四角最容易忽略了 十字脚，再给他一个信号，给他一个高电瓶的时候，他是有信号的，对吧？所以这时候你觉得他没接地，那没有悬空。但是一旦如果我是用一个清楚开关的那种给他送个信号， 我清除开关一松，他是不是就悬空了呢？所以这十四角也要给他接地。 到时候我们在电路中我会特意的再给大家说明一下。然后这个芯片还有一个问题，就是所有的芯片他都有一个工作电压范围，正常工作电压范围还有他的温度啊，那个范围，你要了解这个芯片，你才能使用它这个芯片的 做电压，我没记错的话应该是三伏到十五伏，三伏电压就是输入的要三伏到十五，呃，十五还是十八伏吧，可能是三伏到十五伏， 如果是这个电压的话，如果超过这个电压值，你是不能直接往这里边接的，而且这个芯片还不能接反。如果你把 gnd 接到了正极，把这个 vcc 这边就是这十六角接到了负极， 接到地，这个芯片也是不能工作，而且很有可能会把它烧掉。我们对每个电子元器件都是，我不光知道它这些东西是什么，一定要知道它使用范围，对吧？它能干什么事情？它只能做加法，不能做减法，那你就用它来做加法就好了， 这是我要对这个芯片进行的补充说明。好，今天的视频就到这里，喜欢我们的视频点赞转发，谢谢大家。

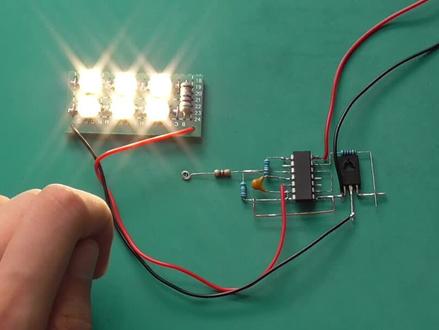

中秋节快乐！这位朋友说能不能做一个触摸开关呢？那咱们就做个既简单又稳定的 一个比较常见的 cd 四零幺三。制作之前我们需要并接几个银角，就是一盒十一角并接，五和十四角并接，八和十角并接，九和十二角并接好，把芯片都五花大绑。完事后，剩下的制作就简单多了。先来个一兆欧电阻，接在芯片的一盒四角之间， 我们需要一个稳定系数非常高的一微法电容，毒食电容再合适不过了。接在四角和六角之间， 再用一个一兆欧电阻，一头接芯片第三角，另一边接芯片的七角，同时并接第六角，十三角接出一个十 k 电组，此角为高低电瓶输出角，根据自己负载的功率选择一个合适的三极管 发射击接芯片第八角，七级接十 k 电组。触摸端需要用电阻做个隔离，什么组织都可以从芯片的三角引出来，最后用一节跳线，从发射机跳到芯片第七角即可。 接输入线，芯片的十四角为十二伏正极输入，三极管发射及接负极输入，再接十二伏的灯板。 因为芯片的五角和十四角是并接关系，所以灯板的正极可以接五角，负极接三极管的即电极即可。 一个简单又可靠的触摸开关就做好了，开始测试，我们只需要用手指轻轻触摸一下隔离电阻，瞬间就开灯了，再触摸一下即可关灯了。有的小伙伴会问了，当我们触摸着不动会发生什么，测试一下就知道了。可以看到一直触摸的时候，灯板会有规 的频闪，频率不到一秒闪一下，正常使用的时候相当的可靠了，不会落下，每次触摸， 下期再见。

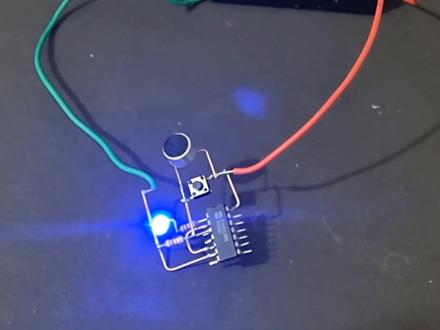

朋友们大家好，今天给大家分享一下如何用 c d 四零幺三加几个外围元件制作一个简易的声控电路。这个是它的制作电路图，总共只需要六个元件，它的工作原理也非常的简单， c d 四零幺三，它是一个双 d 触发器 cd 四零幺三。芯片的工作原理我们可以用这张增值表来概括。在电路中，我们是将芯片的四角 r 还有六角 s 全部接地的，也就是给他一个低电瓶。 根据这张增值表，当 r 跟 s 都为低电瓶的时候，那么芯片的一角 q 就会等于 d， 也就是芯片的五角为高电瓶，那么芯片一角 q 也为高电瓶。当五角为低电瓶的时候，那么芯片一角也为低电。 芯片的三角是时重输入端边上的十 k 电阻是他的下拉电阻，避免三角悬空被外界干扰导致电路不稳定。这个芯片的供电使用的是三点七伏或者是五伏， 我们可以使用三元锂电池或者是五伏的电源适配器。接上电源之后，我们用两种方式可以使电路工作， 第一个就是按一下这边的轻触开关来点亮或者熄灭照明灯，第二种方法就是通过这个咪头来用声音控制，如果我们想要开灯，可以按一下开关或者是发声，使芯片的三角获得一个上挑沿信号。 根据这张增值表，当始终输入端获得上跳沿信号的时候，那么 q 负就会输出高电瓶。 q 负是芯片的二角，在电路中他是 跟芯片五角 d 相连的，所以芯片五角 d 也为高电瓶，因为 q 等于 d， 当 d 为高电瓶的时候，那么芯片一角 q 也为高电瓶，此时 led 灯就会被点亮， led 灯串联的 ik 电阻是用来给他限流的，避免 led 灯过流损坏。当我们再按一下开关或者是发出声音的时候，那么芯片三角又会获得一次上跳沿信号。 根据针织表，此时电路是满足第二行的条件，所以这时候 q 输出高电瓶， q 负输出低电瓶。 虽然芯片一角 q 输出的是高电瓶啊，可以使灯点亮，但是因为 q f 它是低电瓶，因为 q f 跟五角是相连的， q 等于 d， 五角变成低电瓶之后，那么 q 又变成了 低电瓶，所以此时照明灯熄灭，这个就是电路的工作原理。通过这个电路我们可以使用按键来控制照明灯熄灭或者点亮， 也可以使用声音来进行控制。觉得这个电路有趣的朋友也可以自己动手 diy 一个，那么这一期视频就给大家分享到这里，我们下期视频见，拜拜！

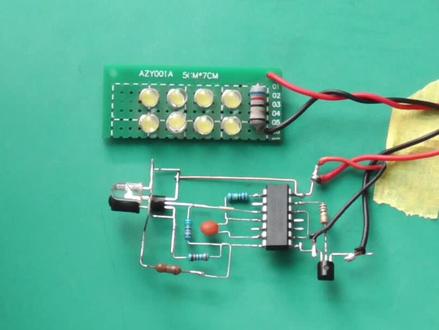

上期做了十二伏的手扫开关，有位朋友就说了，那五伏的怎么做呢？先准备一节铜线，为了在低电压的时候能保证电路的灵敏度，推荐 cd 四零一三来制作。需要并接的银角已写在屏幕里了。芯片的十四角接在铜线上面， 四和六角之间接一个非常普通的幺零四磁片电容，芯片第一角和电容之间接一兆凹电阻， 三和七角之间接一个六百八十 k 电组，一个 c 幺八幺五三极管及电极接芯片第三角发射即接铜线三十三 k 电组从第七角接到三极管的积极， 然后七角再引出一个二百欧电阻红外黑管，如果需要长期使用，建议在黑管身上套一节黑色胶管开关，手感会更好。 注意区分正副级，黑管的副级，揭发涉及黑管正级阶级级红外白管，白管的正级对黑管的副级，白管的副级阶。二百欧电阻， 十 k 电阻从芯片的十三角引出来，灯光的通断用一个八零五零就行了，因为五伏的灯板功率也没有太大的。七级接电阻发射机接芯片第八角即可接一个 usb 电源线，正极接十四角，副机接八零五零发射机， 五伏 led 灯板，正极和输入接一起，副级接三极管即电极一个五扶手扫开关就做好了准备。测试电路非常灵敏，当我们的手驱赶硬头七八厘米的时候，就可以触发开灯了，我们再扫一下即可关灯了。 电路在开合关之间是没有时差的，也就是说开灯后不出一秒就可以再次关灯，下期再见！

走廊、楼梯有很多采用声控灯的地方，那么他们是什么原理，又是怎样制作的呢？ 这是一款四克好的电路板，把原件采用拥跟焊接的方式焊接到线路板上。这个电路主要采用一个三字管和直乘电路 cd 四零一三来控制灯泡的电路。这是一个麦克风， 他可以把声音信号转换为电信号，输送到 cd 四零一三的三角，他是一个时钟输入端。 cd 四零一三是一种双 d 触发器， 他其中的一个触发器构成单稳态电路，另外一个触发器组成分屏电路，从他的一角 输出一个电瓶给三支管的支持使用，而这个三支管是后置制电池的驱动管，只要三支管一打通，制电池就能够进行工作。 电路采用五伏的电源进行供电，现在用这个制电器来控制一个十二伏的灯泡。轻触开关与麦克风是并联的， 只要触发他们其中的一个，就能让电路进行开关。我们用手打响指的时候， 麦克风把接收到的声音信号转换为电信号，输送到 cd 四零一三的三角，然后从他的一角输出一个高电瓶，通过限流电阻之后给三支管的支持使用，然后三支管 导通致电池的电池线圈通电，控制里面的开关导通，从而控制复杂灯泡的点亮与熄灭。

是我答应了，从网上买了套遥控模块，想做个遥控 led 灯开关，结果却是这样的，按下去的瞬间，继电器发出了机枪的声音，手一松开灯立刻就会熄灭。原来这玩意只有点动， 没有自锁功能。但这对我们算不了什么，不到一块钱的成本，自己搞个自锁电路，用到的原件 cd 四零幺三一个 s 九零幺三、一个易违法的电解电容，一个 整流二极管一个，一个 em 的电阻和一个二点二 k 的电阻及一个一百零三的瓷片电容。一块洞洞板，我在洞洞板上焊好了一个 ic 插座，这样方便 ic 拆卸。下面开始焊接电路和原件，视频的 后面还会贴上原理图，一定要看到。最后， 自锁电路板总算做好了，把遥控接收模块、继电器模块和他接好，让我们按下遥控器试试。 最后再为大家奉上 cd 四零一三自锁电路图。
