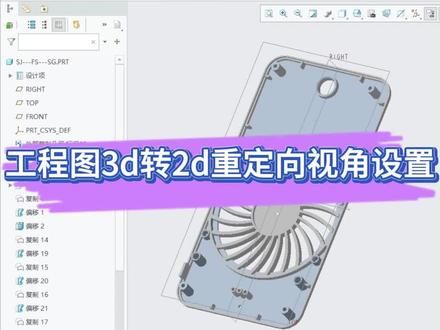

我们的三地图转成二地图需要去标注我们的尺寸出工程图，比如说要把我们的这个产品放在这个方向，然后转成二地图，我们就要在这一个位置进行重定向的一个设置，比如说我们要把它摆到这个方向，转二地图， 我们就在这个位置就要选择重定向，然后输入他的一个名称，比如说三三，我们保存一下点确定，然后我们如果说你看我们重新给他去给一个方向的时候，我们在这个地方选择三三，他就会调到这个方向。 所以我们在转二地图的时候选择仕途就可以选择我们的三三三，就可以得到我们要的这个视角，你学会了吗？

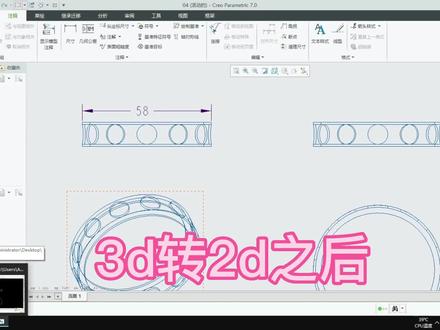

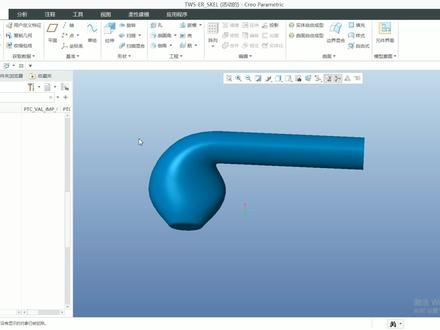

3d 转 2d 之后发现尺寸不对，宽度是 50， 变成 2 2835。 原因是因为 cryo 软件的绘图模块是应置单位，所以转到 cad 之前要修改一下比例，其它三个试图删除， 双击这个仕途比例 25 4， 确定 25 4 是公制和英制的转换 文件，令存为 3 d 赚 2 d 有两种各式 d， x， f， d， w， g 版本，这里要改成底版本，确定 zad 软件，打开文件 测量一下尺寸 是 58 毫米，这样就完成了。

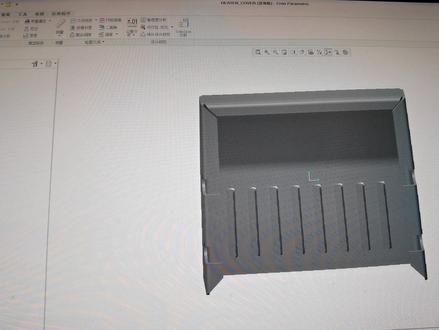

哈喽，大家好，欢迎来到良语设计啊，那么今天要跟大家讲一个新的知识啊，那么我们上一节呢，跟前面讲了很久的这个 ug 的知识啊，在上一节呢也讲了这个 ug 的零件呢，从三 d 转到二 d， 是吗？ 那么今天呢，讲一下这个是一个新的这个难题啊，是可乐，也就是以前的老版本那个 polo 一，哎，为什么要讲这个呢？ 因为这个在产品设计当中啊，一般的用这个可有的用的是比较多的，那优基的，那么优基他的主要是在这个，哎，视频开发呀，模模具啊，加工方面是非常强， 那么在产品方面呢？哎，当然有，有机也有啊，但是呃，布洛伊还是比较多，那么后面是吧，就是要讲跟大家讲这个模具啊，冲压模具啊，冲压模具的，嗯，那个那么展图啊， 因为产品设计师不乐意的吗？那么我就把这个知识跟大家哎做个大做的了解，当然了，如果大家对这个不乐意，就是这现在这个可乐呢，如果有兴趣啊， 嗯，大家有要求的话，后面呢咱们用一个时间来跟大家做一个讲解啊，讲一下一般的一些简单的一些建模和其他的一些知识啊。那么今天呢，我就 把这个可乐啊，这个产品的三 d 档，如果转到二 d 档，把这个知识讲一下啊，那么我们快点来讲，那么首先啊，我要把这个位置摆正啊，首先我们要起两个基层面， 把它定位，定位的话，我们你如果是尿后，尿后的方向就没的时候就不用说了啊，那肯定是对的，如果是起的两个成型面呢，你就先量一下这个角度啊，一定要是九十度的，不然的话 那就出问题啊，那那整个长出来就会是错的，这个一定要记得啊，九十度那也没错，那就可以以这个方向来定位啊。 好，我先从地下啊写个面，再写这个面。好，那我就定好了，来起个名字 啊，那么在呢一键文件啊，回头回头挡 啊，那么常规或者说一般就可以了， 哎，那你把这个开始定位的那个定向的那个文件那名字找到啊，好，那么就出来了，那么这个可乐这个啊，那这个思路啊，他是很简单的啊， 那我们搞模具设计的话，至少是拿六个出来啊， 在走失路这里点一下，然后在右击 啊，点一下右键，可以啊， 把四个四个全部拿出来，然后最后呢给他搞成隐藏线啊， 那最后把它拧成拧成副本啊，那这个类型呢， 文件的格式类型啊，是 dwd 的啊。啊，名字在这里起个名字就成了头面啊， 好好看到吧， 那这就是 克里欧的这个零件的三 d 攒到二 d， 那么这个是从这个啊克里欧里面攒过来的，那么一下就攒出来了是吧？ 啊，四个面都有啊，那这中间是走四路，那么你模具设计的这是第一步是吧？嗯，必须把这个把它四路转过来，转过来以后你才能做其他的接下来的一系列的工作啊，跟大家讲一下这个东西啊， 那么接下来的客人呢，我就会跟大家讲，这里讲这个从业某一方面的知识啊， 如果有兴趣的同学呢，就请记得多多关注啊。好，拜拜。

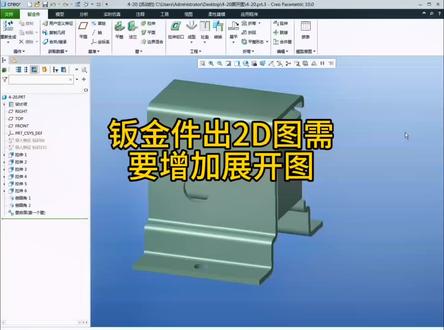

大家好，这节课给大家分享一下，就是这个钣金怎么出二地图，这个有点不一样啊，因为我们要增加一个展平的图纸啊，一个展开图。好，那么这个是一个钣金键， 这个呢是一个已经折弯。好的图纸啊，好，那我们把它展平，这里把它展平， 固定的，就这个就可以了，固定几何，选这个面就可以了。确定，那这样展平了以后 我们要保存副本另存为啊， 给他一个新的名声，零二了， 确定，也就说已经暂停了，以后有一个图，我们看下这个方向是哪一个方向啊？ 刚才那个是没有这个方向，我们新建一个方向啊， 那我要怎么摆这个？ 这样摆还是这样摆？都可以，反正我们要哪一个面，我们就自己去重定向。好，选这个面，按着看得见选这个面。 ok， 随便给他一个零一保存。确定好，那这个再保存一下啊，好，关掉， 那这个步骤我就不要了，这个我这个是已经折弯。好的，好，我们来出图纸的，这个我们也做一个方向啊，重定线， 按着看得见选这个面。好，这就用来做主视图保存。确定， ok， 绘图，现在啊绘图 格式为空，就用 a 四了。确定好， 把这个折弯这个图 导进来，零一这个方向，这主视图啊，看一下，这个比例是一比一， 零点五，看一下，零点五又太小了，零点八。确定，这里给他一个仰视图 组织图， 那这个我们要用这个纵向来才行的，双击这个浏览，确定全部移出确定 页面，关掉 这个四比五，可以把它填在这里来啊， 四比五确定，他就跑偏了， 这个字体啊，要把它选上， 居中居中 啊，就这样子，这个不要删掉。 好，这里我们要一个右视图， 左视图就不需要了啊，还有一个后视图， ok， 因为他这里后面那个不一样的啊， 那这个是折弯头的，这是轴，那些我们全部选上以后，点这个 所有的圆孔都要这个轴中心线啊， 好了，那么这个就是折弯的了，标数尺寸，这个我就不标了啊，就把这个视图表达好了以后。好，我们回到布局这里，那么这里呢，有个绘图模型， 我们刚刚已经把一个展开的这个图保令存为了，所以我们这里添加模型，就是可以添加 n 个图进来。都可以的啊，我添加第二个进来。零二，这个双击打开完成。好， 普通视图确定零一，这个呐，比例，刚才那个是零点八的啊，跟他一样可大了，零点五确定 把这个也改成零点五，比例也统一，这太小了， 这些不要啊， 这就不要了， 那么这里就展开图了， 那这样子标注几圈就可以了啊，标 长宽高跟这个尺寸就行了，因为我们这个折弯的已经标好了啊，所以钣金的图纸的话呢，要这样去表达，要两个，一个是折弯的，一个是展开的， 那这样就 ok 了啊，标注尺寸我就不标了啊，你们自己去弄了，所以这个钣金的跟我们那些零件图纸是不一样的，我们必须要一个展开的图纸，如果这些线我们不要的，我会到这里布局，这里 是数据线，这些是不要的，不用的啊，不需要接线线， 这些都不要，可以完成，那就是这样子的这个展开图， 那标注尺寸的话，我就不标了。好，那么这个钣金出图纸的，那就奉劝到这里啊，感谢大家。

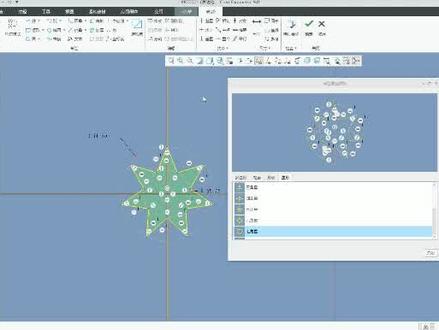

大家好，今天我们来讲如何快速的在 crow 里面制定我们想要的二 d 图形。首先你会看到我们在这个草绘 图块里面呢，我们的选项板里面有很多像我们提前是吧软件制定好的这些图形，这些图形存在呢，实际上是方便啊，简化我们的一个操作流程， 因为我们经常啊工作中会用到的一些图形的话，如果我们直接将它保存在这里面的话，那么我们每次需要的时候直接就可以调取了，不需要我们重复的去绘制，那么这种怎么去制定呢？我们来看一下我们的一个作图的步骤。 好，首先的话我们需要什么？我们需要在一个草绘里面先画好我们的图形，那么这里呢我就先直接什么新建一个草绘模块，草绘模块这里呢我输入一个什么图标，一点 确定，确定完成之后呢，我们开始画我们经常用到的图形，比如我这里先画一个大概的一个图形，然后我在这上面呢画出四个圆， 好，比如说是类似的这样的一个图形，我们画好之后，然后呢直接选取我们这里面的保存， 保存的时候呢我这里选择什么？桌面选择第一盘，在这里面呢我新建一个图形，新建一个文件夹，命名为图标 确定，然后呢直接保存，确定好，确定完成之后，这时候呢我们还要做一个另外一个在配置表里面进行个指定，这时候呢我们点击文件选择选项， 选择选项选项完成之后，我们选择这里的一个配置编辑器，配置编辑器里面呢，我们找到这个第一个向二 d 开头的，如果你没有这一个找不到的话，你可以在这里选择查找，那么在这个输入关键字里面，你可以输入二 d， 或者是说输入中文草绘也是可以的啊，这里我就输入一个二 d， 然后呢勾选这个搜索说明，点击立即查找，那么出来的这个也是可以找到的，知道吧？找到的在这里找到之后， 你在这里选择浏览是吧？浏览之后呢，你选择这个刚才你创建文件夹的位置，我在 d 盘，然后在这里有个图标，点击确定， 这里呢选择添加更改，关闭，关闭之后呢选择导出配置，选择这个 config 文件，点击确定再来确定，确定完成之后，好，这时候呢我们再来新建，我先把这个 去掉，然后呢把这个撕除掉，我选择新建零件模块点，因为我配置过模板，所以我直接点击确定，确定完成之后呢，我们选择这一个基准面，选择拉伸，拉伸之后呢摆正，然后呢点选我们的选项板，这时候你会发现什么？我这里面的 选项板里面会多了一个图标，那么这个图标就是我刚才自定义的那一个图标啊，一个文件夹，所以说我们如果想要将我们经常使用的一些奥迪图形呢，永久的方便调用的话，可以使用这种方法， 这里你看我这里制定完成之后，我双击他点取点一下，然后点击关闭，这时候呢你的缩放大小可以制定一下，制定完成之后呢，你就可以将它拖动到终点，直接打空就可以了，那么这时候呢， 我们制定的一个图形呢？就这样的调取出来。好，那么这个呢？我们就先讲解到这里。

阿轩呐，你想要学克里奥这个零基础入门呐？第一步，熟悉界面，先别着急学那些高级功能的，先把操作系统操作基本功熟练。 第二步，把草绘基础打扎实，这是建模的地基，必须要打好。第三步呢，特征的建模，这是核心，建模的技能要重点掌握。 第四步，装配的，要把各种件的装备堆叠到我们的成品里面来。第五步，做完了设计以后，你要做工程落地，工程图输 出从三维模型变到二 d 图纸可六，作为专业的 c、 a d 建模软件，入门有一定的门槛，但只需要方法正确，坚持一定能够学的。会关注收藏，每天进步一点点。

今日来单客户要把三 d 图改成二 d 十亮图， ai 自动填色做冰箱贴，超清晰。

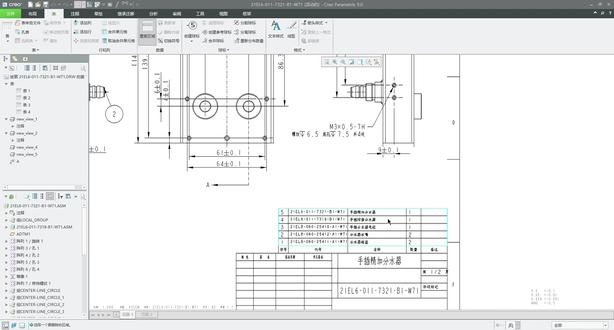

第一步，打开需要挡住的三点， bumble bumble bumble bumble bumble bumble bumble bumble bumble bumble bumble bumble bumble bumble bumble bumble bumble bumble bumble bumble 开始报告参数， 不知道为什么选项当中没有被录进去，你们看看， 对了，别忘了重新设置。

电路板外壳系列，然后这个外壳是客户发给我们的一个 stb 的 图章，然后是之前是没有见过步骤的，相当于是一个结构已经做完的一个程度了，然后客户说他要把这个 壳长度缩短三十毫米，有这个时候我们应该怎么办呢？我提供一种方法，首先这里可以拉伸出一个面， 然后这里把扣位先移除掉，接着用这个面做一个分割主体， 就是这里分割主体，通过选择刚才的我们拉伸的面，把主体分成这两部分，然后同时呢对于一端的主体进行偏移， 另一端已经偏移各偏移一半了，这也是因为刚才那个扣位，就我希望他这两个扣合起来说，他们间距是一样的，所以我两边都给它偏移，然后再把这个主体整体移动过来， 最后再选择合并这一个部分操作，把刚才把刚才两个分离的主体都选上，然后他就合并成一个主体， 然后这样子就完成了一次对 stp 图档的一个长度调整的一个要求，因为它没有以前的建模步骤，如果它是有建模步骤的话，我直接在第一步把这个长度改掉就好，但它没有的话，我们可以利用这种方式进行一个调整，这是这期的分享，谢谢大家。

哈喽，大家好，今天给大家分享一下 qq 六禁欲学仿真翻剧中的实战应用。然后这块是我呃在迷你封箱里面用的一块亚克力板， 他这块底板然后是七毫米厚度的，因为之前有朋友问我，我那个迷你风扇有没有加底板，我说没有加，然后他想加上去，但是他不知道多少厚度合适，那么正好这个案例可以作为一个仿真分析的一个案例，我是给他仿真了之后给他推荐七毫米的厚度，然后怎么做呢？ 首先是打开应用程序，然后 simulate， 然后添添加载合集 秘诀，然后我是会试了两个曲面啊，一个是我放米桶的曲，一个是打印机的曲，请给米桶这个区域加一桶，是十五牛，也是一点五千克，我说这个底，再给这个打印机的 区域加五十五秒， 好裁合集。我们做完了以后做卫衣的约束，相对于这个产品，我是在这一圈都布有螺钉孔的， 我在螺钉孔的位置会设一些阻力区，就是所螺钉的所螺钉会压在这个区域上，那我们固定级就选择这些群面就好，选择卫衣，然后这些群面手动添加上去， 彩盒级，约束级都做完了。接下来就是材料分布，材料分配，然后这个板子是亚，是亚克力的，然后找到亚克力标准塑料 p n a， 选择它确定好，那我们这三点说完就可以对它进行分析了。这里文件新建一个 n c s 五运营的， 他现在正在运行好，运行结束，我们点击这个确定并显示，然后我们直接直接聚焦左上角，然后选择了未影， 选择大小，然后这里就会出来一个云图， 然后这里就会显示最大未影零点七毫米， 那么根据这个建议这个呃，那么根据这个仿真出来结果，就可以推荐他选择七毫米厚度的板子，就是这个卫衣比较小，小于一毫米，那么这个板子是适配的，相对于呃十毫米来说是更有性价比。如果你不做仿真的话，可能你就会选择更贵的十毫米板子这样子，但做了这个仿真的就会心里有个底， 这是我们辅助实验情况下的一些理论依据哦，也是我们比如说开模之前做的一些逆水法则，可以对我们开模进行一个理论支撑，这样子。好，这期分享就到这里，谢谢大家。如果这期视频对你有帮助，希望请关注、点赞、收藏，感谢感谢！

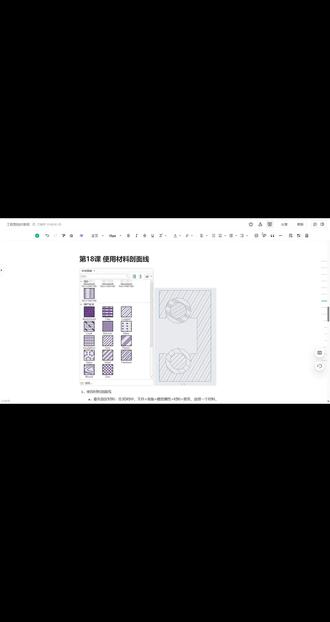

大家好，今天讲一下材料泡面线，在 creme 中可以把材料指定给零件，那这个材料对应的泡面线的形状也可以是指定的，这个是 creme 泡面库里面的一些形状，看他已经默认的指定的一些材质，一些材质跟这个泡面形状对应起来，这是可瑞有默认的。那我们在二维图中进行泡面的时候，就尤其是在这个装备图，就可以对不同的零件 给他设定为不同的材质，然后我们用他对应的这个泡面线，我们进入可瑞了解一下， 我们看一下现在这张图上面的泡面线全部是可有默认的泡面线，也就是跟模型的泡面线是相同的。那我们先演示一下，我们选中泡面线，然后再点一下，选中外面这个支架，支架的话，我们这里有个使用材料泡面线，我们点一下 它变成这种旁边键了，同样我们选中这个中间这个圆环，我们再点一下，然后使用材料旁边键啊，它变成这种旁边键。那这个是怎么设置啊？我们跟大家就是在 qq 里面那个讲一下， 我们还是进入三 d 吧，进入三 d， 我 们这个支架，支架在这里文件，然后是准备模型属性，这里有一个分配材料啊，我们比如更改一下， 我现在已经给他分配成这个铜的材料了，那我们更改一个材料，比如我们用这个标准材料，我们更改一个铁的材料吧，比如我们更改这个 刚啊，这是刚那个改成一个刚的材料，然后我们双击双击他，这时候啊，这时候这里面有两个材料，我们要双击他，然后对他的泡面线进行一个设置， 看一下刚才我们指定是刚的材料，刚的材料就是这种泡面线，然后我们把这个泡面线的名称输进去，就是这个 s、 t、 d、 e、 l。 好， 我们确定，确定的话这里啊现在指定的材料还是这个铜，我们要点右键，然后设置为主材料确认，那么这个材料就变成这个铸铁的铸钢的材料了，然后我们确认关闭，那我们再到二里图中看一下， 我们同样选中这个，然后选中它，这里使用这个材料方面线，看一下就变成这个铸铁的材料了，那这个材料就是在这里啊，这个我们选中它， 选中它，这有方面线库，然后看一下用户定义，这里有一个， 这里有一个柱体啊，就是这个材料啊，就是这个泡面线，这块泡面线它采用的是这个材料，因为我们指定材料的时候，给他指定为这个泡面线，我们再演示一下，那这一个材料我们使用泡面线， 这个泡面线还是这个铜的材料， 这个好处就是在装备图中以同种材料用同种的泡面线，这样看起来就是比较方便啊，哪些 零件用了哪些材料跟这个泡面线它是相对应的，一目了然，今天就讲到这里，谢谢大家。

对于我们工作中常用到的二 d 图形，应该如何把它保存到软件里面来，方便下一次直接调用呢？那么我们可以把常用到的二 d 图形把它保存到草绘里面的选项版来， 现在选项版里面只有系统默认的这四栏。我们先在外面创建好一个常用图形的文件夹，比方以这一个画好的草图为例， 画完之后我们把它保存到刚才创建好的这一个文件夹里面来，完成之后进入到文件选项里面的这一个配置编辑器，在这里我们选择添加输入这样的一个配置， 这里选择查找，然后在弹出来的对话框里面找到这一个配置，点击下面的浏览，将这一个路径浏览到我们刚才所创建好的这一个文件夹里面来， 再点击确定，这里选择添加更改，然后关闭，再导出配置到咖啡格里面来，点击确定。那么当我们再次打开这一个草灰气的选项盘，可以发现这里就多了一个常用标识，你学会了吗？

大家好，今天讲一下 core 里面自定义抛面线，自定义抛面线要用到抛面线设计器，抛面线设置器。 呃，我们重点讲一下这里啊，这里的话是每一个里面的一个数值，就是代表一个线段的长度，在这里呢它这个空白，空白也是代表的线段，只不过是空白的线段 是间隔，就是这个间隔的长度。我们看一下。呃，这里呃是对应这个第一个线段，然后这个 间隔对应这个线段间隔的长度，然后一共是六个吗？你看一二三四五六六个完之后又从头开始进行一个循环，这得零点一五在这里是最长的。那这几个对称关系知道之后，我们进入可略角进行讲解一下。 我们从工具，然后后面线设置器打开之后，我们看一下。我们可以选中一些预设的预设的 形状来进行修改，我们比如选中一个这个吧双点划线，对它进行一个修改的演示，我们先把它调成水平吧，水平的话看着方便一点。然后这个短划线是零点一五，看一下。零点一五是最长的，应该是这一段，我们把它改成零点三的话 啊，那这一段就变长了。那在这个可六的帮助里面，我们看一下 这光子里面说是可以输入零点的，就是最多可以定义六个短发线。 正值呢代表实线的值，负值代表这个间距，零值表示一个点，我们看一下， 也就是这里正值代表这个实线，这个负值代表这个间隔，也也按一段来算，然后零值代表一个一个点，那我们看一下这是正值 间隔，然后我们把它改一下，把它改成零，看一下把它改成零，按它刚才帮助应该说这里变成一个点， 那我们大家看到虽然说这里零是一个点，但是这个点啊比下面这一段比这一段还要长，这个是 creole 里面的，它就认为点要这种这么长来表示啊。 那如果大家想要这个点要的很小，那这里的值可以输入一个很小的值，比如零点零零一啊，输入一个这个很小的值，它就变成这个很小的这个一个点的形状， 我们再把它复原一下啊，复原一下就是这六段，一二三四五六六段对应对应这里的六段就是第一段，然后一个间隔，第三段、第四段、第五段、第六段，然后从第七段又开始一个循环。 那么这里的话我可以再加一条线，加一条线的话这个歪头锃亮可以给它错开，大家可以看一下，这个错开了，那我们太大了，缩小一点 啊，这条虚线是刚才我们设计好的线，这条线是新加增加的这条线啊，这个增量，这里呢就是两条线的间距。那然后我们看一下，可以进行一个角度的更改，比如我们这个角度， 那就是这个情况，就是第一条我们线跟第二条线就是互相垂直成为一个方格子的形状，这样就可以进行更改了，这是一个菱形的形状， 这里 s 圆点， s 圆点就是这个线啊，可以向这个 这个水平方向进行一个移动，因为我们设计的时候可能要给它移动到一个适当的位置啊，跟其他的线条再组合成你需要的形状。 y 轴圆点就是向上向上看的不太清楚，我们把它还是改成这个零度看一下啊， 这个歪头的圆点就是这个，这条线向上移动，向下移动，然后我们把它改个角度， 改一个角度，通过调整这两个，这两个位置关系啊， s 跟 y 的 位置关系，就是使这个图案符合我们的要求，这里就是改它的位置， 尤其是两条线经组合的时候，改个位置，我们再增加一个，再增加一个，那这个图案如果我们设计完成之后怎样去用？这里我们就是存一下， 存一下的话，我们这里是文件名，你自己改，比如你就输入一个 a a， 出一个 a a， 然后我们那个保存，刚才 a a 是 这个泡面线整体的一个文件，那这里这个泡面线名称叫什么？那这里写个 a a 杠零一， 然后确定，确定，那我们下面再设计一条，设一条的话，我们这个位形状给它改一改， 比如改个这个形状，然后我们再进行存满，我们直接刚才存满可能是覆盖掉了，那我们另存一个，另存一个，还存在这个 a a 里面，我们输入这个 a a 零二， 然后我们再设计一个，我们再增加一条线，再增加一条线，然后另存另存。还是存在这个 a a 文件里面保存，我们叫零三，零三确定，然后我们就设计完成了就关闭了。当然你这里可以进行这个颜色的修改了， 比如我把这个颜色也可以修改，修改成这个红色啊，这条线就变成红色。那我们再存一下盘吧，我们再另存一个，另存一个存在这里，然后保存，比如我们要零四 确认，然后我们关闭好，这时候我们怎么用？我们还是选中这个泡面，然后在这个泡面库里面， 画面库里你现在是这里面找不到，然后我们这个浏览，浏览刚才是存在这个工作路径下，我们到工作路径，然后这个 a a， 然后我们这个打开，打开里面看一下啊，就是这么多画面线，我们选中第四个确定 啊，那这就是这个第四个泡面线，那我们中间这个我们再把它改一下泡面线库，然后就是浏览，浏览到工作目录，工作目录下的 a a， 我 们打开，我们这时候选用零一吧，零一确定 啊，那零一就是这种这种图案，当然你可以对它一个这个间距进行一个修改。 呃，这个就是我们自定义的，自定义的泡面线，我们这里再看一下，我们现在是把这个泡面线的文件存在了工作路径下， 但是你每次工作的时候，工作路径是要变化的，所以这种方式不方便，那么我们可以采用这种方式，我们到这个资源管理器看一下， 这个刚才是我的工作路径，工作路径下面有一个的 a a 点 p a t， 就是 我们新设计的旁边线文件，然后我们把它复制在这个你这可瑞欧安装路径，安装路径下的就是这个可瑞欧是二点四，你有可能按在 你有可能安排在安装在 c 盘或者 e 盘，那到后面找到这个这个文件，然后然后再找到这个啊，这个文件啊 type 下的这个文件，然后你把这个文件呢就是复制到这里， 复制到这里的话，你下次再用的时候，比如我们这个要修改这个封面线，然后封面线库这里浏览， 浏览啊，他就直接在这里就比较方便。这个你不管工作路径你怎么变化，你都到这里找就能找得到。然后我们打开，打开的话可以选中其他的，选中这里面的抛物线，就是这种抛物线，所以这种方式比较方便。 嗯，今天就讲到这里，谢谢。

如何制作相视图呢？比如我们想制作一个类似这样垂直靶向的这条边方向的视图，那么就点击菜单布局，点击这里的辅助视图按钮， 然后用鼠标左键在预览观察视图的垂直靶向的直边上点一下，就会自动在垂直这条边的方向生成一个靶向视图。 选取合适的位置，点击你放置生成像是图，然后我们在鼠标左键双击刚生成的这个像是图，弹出视图定义对话框。在投影箭头这项里，选取 单一一般常用习惯的单箭头这项，点击一下项式图已自动生成这样的表示观察方向的箭头及名称定义。因为我们要表达内部孔位尺寸关 关系，所以再点击洁面这项。在二 d 洁面里面点击加号，选取已创建好的洁面 a， 并在点击主视图以生成洁面箭头及方向。最后点击确认，稍作调整及尺寸标注就可以了。
