jdpaint5.21精雕入门教程

好，大家好，这里是结交金雕网络课，我是结交老师。那今天给大家分享一个小知识点，如何运用这个金雕五点二一来做出这个喜潮的一个道路。那我们来看一下喜潮的道路是怎么去做的。 那洗澡的话一般都是属于一个平面的，比如说我们需要把这两个巨星跟这两个圆，需要把它洗四个槽 啊，这里边的话我就不去一个一个去讲啊，就把它四个啊，按照深度是一样去洗了，那我们怎么去洗了呢？我们可以点击录音向导 啊，这里边的话我们选择去加工，这边加工刀具的话，我们后面的话要根据这个你的图形的一个大小去选择合适的 刀，因为如果说你刀选择的不合适，可能比如说刀选小了，那这样子造成这个雕刻时间比较多啊，如果说你刀选的比较大，那这个刀可能有些地方他下不去，造成了一个余量。 好，所以说我们在做这个路径的时候，先看一下这个图形的一个大小，然后再根据图形的大小去选择刀具。那这边的话我们来一个环节走刀， 加工深的话，咱们比如说加工一个五个毫米。好，那这一边的话我们可以选择一个啊这样的一个拼接刀，那我们给他编辑一下。 好，然后呢这个转速呀，也是根据自己的材料去设置。呃，然后呢录音间距的话，咱们就给它设置成 是。好，然后呢这个地方的话可以减少台刀，嗯，然后下刀方式啊，我们给他关闭就可以了。 好，我们点击完成，那这个路径他就做好了，那这里边的话大家可以自己去通过这个路径的一个仿真啊，可以去自己去仿真一下他这个加工的一个效果 好，仿真的时候右边的话要模拟设置啊，可以去选择一个快速预览。 好，我们点击开始，那这样的话他就会快速的对他进行一个喜潮啊，让他速度快，所以说选择正确的刀路是非常有必要的啊，我们可以再来一次啊，通过测试图大家可以看到这个喜潮，所以说我们刀选择的是非常重要的，根据不同的 选择不同的刀。好，我们这节课就给大家分享到这里，如果说想学习更多精雕课程，可以关注我主页或私信我都是可以的。

大家好，我们开讲课，那么这时候讲一下变化里面的三滴啊，三滴当然在三维里面他也有啊，也有， 那么必须之前，在之前是吧？比做一个东西，比如我们随便做一个，比如做一个什么呢？几何曲面，球面是吧？最简单的方式，你点来一个，确定啥都不用改，那他就跳出一个半圆球 啊，我们中间旋转，到这个情况下的时候，我们点中他，你要选择物体变换啊，三 d 变换里面的一个平移， 大家看一下啊，他要出现一个对压框，这个是我们的曲面要平移，他默认是，哎。 dj 四十一是吧？四十一，那你直接输一把 是吧？那就一上去一摆来回车，好后悔点他右键平移， 那这四个是吧？ dxc 方向保持方向就是一直在我们的这个啊， dj 方向，因为 dj 是一，现在是一百是吧？你可以拉是吧，往下就是负的一百是吧？或者输一个尺寸啊，拴住原始图形，就把原始这个干掉了哈， 他如果不保持方向，我们就可以啊。 dx 是吧？输一个值，比如说 d a 开始输一， 那 dj 啊，我们不输，他是 x 方向偏移了一个毫米，看到没有？偏移了一个毫米，那如果 xl 偏移十个，那输十个。如果保持方向是吧，那么在 x 方向进行移动 啊，在 x 方向进行移动，好，当，我们是不是只能沿着一个方向移动呢？如果我要斜着移动怎么办呢？那比如说去掉保持方向， x 移动三十七，那么 y d y 方向我们也移动三十七，对吧？输入三十七 啊，那他就是斜着的是吧？斜着的相当于四十五度的是吧？移动啊，这个角度啊，这样子，但是呢，能不能三十七，那也是可以的，是吧？那就有个高度，看到没有？三个方向都可以移动啊， 如果三个方向都保持啊，是吧？都保持，就是他零点五， dx 零点五的比例是吧？那么在移动呢？他是同时在移动的，同时沿这个方向移动的，大家看是吧？那么确定一下， 是吧？是这样子，效果好，那么看一下三维里面的移动。好，我们同样的方式，我们废置一个啊，比如说废这个反面是吧？确定一下，那这是一个反是吧？一个反， 那么点中这个，然后变换三 d 的平移，三 d 平移，他就是这样子，这个界面是不是那 d， x， e， y， d， z 也是一样的？那现在目前是十个毫米，如果确定呢？他就一上去十个毫米，保留原图形是吧？不保留呢？就直接移上去是吧？直移上去，看到最后悔， 然后再点他啊，保留人出行是吧？那这里移动十个，二十个是吧？就上去了， 同样的方式，那这里都可以同时移动，这里二十个啊，这个方向也二十个，是吧？哪一个？确定 是吧？看三个方向都移动了，二十个。好，然后再看，再看。还有说这里是选择，是单个选择或者是创选，当你很多图形时候可以框是吧？全部会进去串联呢？是串联线的哈，但不是串联面的，就是很多线，你可以串联起来。 好，那是这个选项。好，那我们回到这个选项，那这还有一个，沿方向移动，沿方向就拾取两点加长度，主要拾取一个点，两点是吧？就定他那个长度，拿一个确定是吧？那他就移过去了，移过去了，那么回到俯视图是吧？ 那再移动点，他选择单个或者选这两个创选创选，然后以沿方向平移，是吧？ 两方向平，目前方向是这样子的方向，三个方向同时移动。如果你只想一个方向移动，比如说我们只要 x 方向移动，把 y 清零， 七零，哈，七零，然后我们再持续两点，是吧？找一个直线，从圆点到蒙个点，而这个点呢？可以输坐标，比如说一个来一百，逗号， 逗号在零啊。第二点是吧？ x 一百， y 零，回车就水平一动，是吧？然后确定那他就过来了，是吧？过来了一百，这两个不行，一起过来了，一百是吧？ 一起过来一把，那这个三维的移动是吧？三 d 的移动。好，那么就讲到这里。

大家好，我们开始讲课，那么这节课讲一下二维里面的连接和闭合，然后他主要是为了连线整理线段的啊。 连接当然要有线才可以连接好，那么先绘制一个线，比如会的多一线样条曲线，我们点点点右点一下啊，是吧？退出来，然后再会一个多一线，接着他走 右键一下再看，是吧？那这是两段线，我要把它连起来，那么就直接点一点这个编辑里面的连接，自动连接失去第一条线好，第一条线好就可以了，是吧？他自动就把它连起来，右键退出来再看。他是整体，那么看后悔一步，是吧？他先前呢？他是不是整体让我看一下。下面 确实连接也是一样，是吧？等一下他再点第二条线啊，自动就自动的方式，确实要选两条线好，再让我们实习。第一条 不需要了，右键是吧，那也连接上了，哎，那也连接上了，那么再看一下，看得见后悔 这条线，那我把这里右键一下，是吧？大家看一下。自动连接有个精度，是吧？零点零一，默认是零点零一，好，那我们把它这里输入微调零点零一， 那么移过来零点零一，按箭头光标键来看，是吧？这有零点零一，那么再进行连接 啊，确实连接点，他再点他，是吧？他靠近了，是吧？靠近了，连起来了，那么后悔，那么再给他一零点一，那么再来连接。确实连接第一条，第二条他也连起来了，是吧？也来也连起来了，再后悔， 那么再给他一零点一，咱们再看看啊。一二，是吧？他也连起来了，是吧？那他说明这个精度，哎，这种连 精度，零点零一不精确是吧？不精确。那么索性一踏过零点一是吧？零点一再走远一点，那这样远是吧？我们看一下能不能连接啊？点他，点他，他也能连接， 是吧？这就奇怪了，是吧？这就奇怪了啊？他没有精度，可能不在这里去判断。那我再预多约一点啊预多一点，那么再来。 好，一是吧，二也连接了，是吧？那我们用自动连接呢？点他是吧？自动连接就不行了。确实连接可以，是吧？自动连接就行了，当然自动连接必须要算精度，那么确实连接相当于手动连接，是吧？好，那么看一下，这是我们这个， 那改变手点连接啊，那么实际第一条线是吧？属于第二条线是吧？那手点就连在一起了，是吧？手点就连在一起了，当然我们后悔一步，那 把它重新画一个线，刷，画个两条线，再看一下，两条线画到这里啊， 好，我们再来啊，再来连接，是吧？连接，改变手点连接点他，再点他，是吧？他们就连起来了，是吧？手点啊，手点好，后尾那么连接改变墨点连接点他 点他，是吧？墨点跟着走啊。墨点连接什么意思？是墨点最后一条线是他的那个墨点跟着他来，是不是啊？ 一般呢？这个就比较抽象，是吧？加入直线连接这个线，这个线，直线这个好一点，来加入圆弧这个线和这个线给他一个圆弧，那么再加入曲线连接点他曲线啊，就调节的一个状态，是吧？调节这个状态啊，这个是吧？这个。那么这三根线呢？我们再来一个 啊，自动连接，刷自动连接，自动连接这里不行，刷不行，连不到，我们看一下是吧？这段线和这段线那么连接用圈子连接看一下，圈子连接可以刷可以。 好了，我们这个连接连接的选项，那么除了连接过后还有个闭合，是吧？闭合。闭合什么意思？是吧？闭合，那假如我会这个样条线， 右键一下是吧？那这条线我让他闭合点这条线，然后就可以闭合。闭合是吧？加入直线闭合，确定是吧？手点和抹点加入直线后悔，然后再闭合，加入圆弧，确定是吧？圆弧相接还加入手点闭合，手点是吧？会移动 啊，墨点移动啊，墨点移动，那么加入墨点闭合，那手点移动这个点移到这里来，是吧？就在这里大家都去练一练，是吧？这是我们在描线做浮雕的时候整理线条经常要用到的。哈，那么就讲到这里去。

来看一下这种印章啊，如何快速的去进行制作，那么首先呢我们先找到我们专业功能，这里面呢有一个印章设计选择常用印章，然后呢这里边我们选择印章，然后呢可以选择印章的一个类型，你想选择什么样的类型，这里面呢他有很多的模板， 然后呢这里还有印章进行二，然后还有就是我们的防伪印章，包括这里啊都可以写，嗯，包括指纹的一个防伪啊，都可以。好，那么我们就随便的去选择一个这个吧，然后呢点击确定 好，然后接下来呢我们就开始在这个位置上去打字了啊，比如说你这个单位的名称啊，包括你想做的这个印章，他是属于什么样的类型的，那么我们这里呢直接打二零雕刻 连续去元宵。好，然后呢打上我们的这个，呃财务 用到 好，然后呢我们点击一下这个效果一来，那这个时候呢你会发现它统一的都是在我们这个新型的一个上面， 并没有把我们这个财务专用章呢去给他分到下面来。那么看这里啊，嗯，这个应该是一个斜杠啊，从我们这个这个学校后面这里呢去加一个斜杠，键盘上的这个斜杠。好，然后呢再点击一下我们这个效果一来哎，他会自动的去给我们跳转到这个位置， 同时呢我们还可以去调整一下我们的这个填充显示啊，你看这样的话就是我们刻完了以后印章他印出来以后，他是什么样的一个效果，然后呢包括我们这个尺寸的一个属性，上下左右的宽度，然后四边这个， 呃编剧呢我们改一下看一下啊，效果一来一，也就是说四和我们这个边框的一个编剧，然后印章的边框一，然后呢选择 玉兰啊，这就是他的天窗，那么这里呢我们可以自己进行一个调整，然后呢直接点击一下赵玉兰看一下啊，合适的话，然后呢我们直接点击一个完成，包括中间的字体呢，我们也是可以去切换的，现在呢它是一个方形的， 在你的画布中央任何一个位置，昨天单机， ok， 像我们这个印章呢就完成了，而且这个字呢它是自动的给我们进行一个定向的，你只需要呢直接去进行入境的制作，制作好了以后呢直接去进行雕刻就可以了。

大家好，我们开始讲课，那么接着讲啊，编辑里面的修剪与延伸啊。修剪什么意思呢？那么当然要修剪线，是吧？我们随便画起线啊，画起线好，再画一些是吧？ 好，开始 修剪。第一个是线修剪是吧？请选择要修剪的线， 因为他图是看不到是吧？请选择第一个修剪的线，应该是选边界是吧？修剪 好，那么点点这个作为边界，第二个修剪边界，点这个，然后右键 选择被修剪的点，他点他是吧？就说先选择一个边界，再选择边界之间的点，之间的线被剪掉，哎，就这个意思，咱们再举个例子啊， 对吧？比如我们这两个圆，那这两个圆我要剪到这条线是吧？那我会选这两个圆轴边线，把中间这个线呢？这一段呢？算掉好线， 选择第一个边界，第二个边界，右键一下，再选择被修剪的线，选这个是吧这个，然后就把它修剪掉了。答案，你点这个也是可以的，点这个也可以的，点这个也可以的。 修剪，我们看一下点的修剪，选择被修剪的线这个线，然后 在输入点，点在哪里就点哪里，是吧？那么在他抓到圆心点，那你抓到圆心点是点不到的，是吧？点不到的，所以说要重新来，有奖一下，我们把圆心点呢捕捉关掉，关掉这里是吧？圆心点，重新来， 选择要被修剪的线这个线是吧？选择点，那这里怎么办？我们把就近点打开，是吧？就在我们这上点右点一下，他就剪掉了，是吧？剪掉了，因为圆呢，这里是分之一是吧？他以这个端点这里剪掉，这是起始点，这个是末点，好，把这里剪掉了， 再来一次点是吧？选择被修剪的线，这个线要被修剪，点在哪里？比如点在这里是吧？把上面的被剪掉了，是吧？剪掉了，那么是修剪 是吧？修剪直令，那么看下延伸，延伸，延伸是吧？线的延伸好，那么首先选择一个边界是吧？比如说选择这个边界， 还有没边界，那不选了，右键一下，选择被延伸的线，这个线他就会延伸过去，这个线也会延伸过去，当然如果我画了直线在这个位置，那他不就不可以了，是吧？就不可以了，右键一下 是吧？边界这里是吧？右键一下打不延伸，这个不延伸他就会报警是吧？他嘟嘟响，嘟嘟响，那就延伸不了，因为他延伸他不可能碰到他，所以他延伸不了， 那就用这个是吧？这个好，同样的方式是啊，同样方式，那你再画几个线， 他也是一样的，是吧？也是一样的， 那这个抓，比如说这个线延伸到这里，刷，大家好好理解了，线延伸， 线延伸还有点的延伸，选择被延伸的啊，线是吧？应该是线 这里来，感觉上这个线刷输的点延到哪里？延到这里是吧？延到这里，这个线延到哪里？延到这里，这个线延哪边？在这里，这个线延哪边？在这里刷，这个线延哪边？在这里，这个线延到这里刷，那就这一次， 那么这里面的二维的修剪与延伸是吧？当然如果说我不清楚的话，按一下 f 一是吧？ f 一，大家来看一下这有曲线的修剪啊，大家可以自己去看一看，是吧？其实蛮简单的啊，蛮简单的，我们先讲这里。

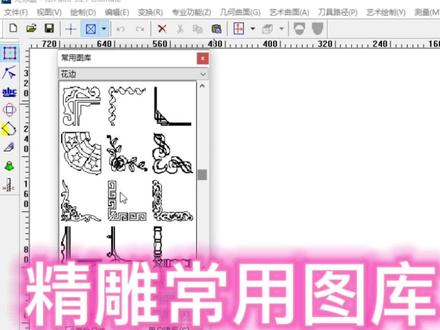

行，然后咱们今天看一下啊，新疆里面有一个常用图库，看看有什么作用。咱们可以在这里新建一个啊，比如说咱们改个常用，确定确定了图库之后，我们可以在这里面首先去找一些咱们用的上的， 我找一个这个回文框，好像比较常用，这个回文框他已经给你有了这些，然后剩下的你自己再去改尺寸，给他对称镜像过去就行了， 比如说我这里我给他镜像一下，你再对你再镜像一下就行了。目的是啥？咱们选用咱们的一个常用，去把这个选中给他加入图形。好，这里图形我们可以改一个叫回纹， 确定好了下一次咱们用的时候直接就拖出来就可以用了。我这里是没画完，你还得镜像这个还得再把这一个区域还得再复制几个，再镜像一下就可以了，包括你自己自己画的，比如说我 就画这么一个矩形是吧？我也可以给他加入图形，这样一个矩形加上就可以直接拖出这个矩形了，不管你是一些什么其他的龙凤啊，简单图案都可以放到这里面来。这个好了之后咱们把这个关掉再打开，好像突破选择我们的一个常用 就可以直接用了以后就可以用了，这里面有很多啊，咱们可以去挑选一些自己需要的。还有一个就是把自己画的给他添加进来也行， 在不在没有换电脑的情况下，咱们就不用放那么多精雕图了，拖出来就直接能用来尺寸就行了，是吧？

大家好，我们开讲课，那么这节课讲一下曲面里面的指纹面，目前是在二 d 环境下，那指纹面也需要画线是吧？那么在二 d 环境下，随便画一条线，给它绘制一个直线， 然后再绘制一个圆弧，是吧？那就圆弧，比如说圆弧，三点弧是吧？三点弧，好，然后我们这边呢，再绘这个直线是吧？绘制这个样条啊， 然后我把这个圆弧转一个角度是吧？转个角度点成这个圆弧变换里面的三 d 的变换，旋转是吧？旋转绕着一个轴线是吧？轴线都是起点折的方向点，转他九十度是吧？转到九十度，然后再拴住圆弧形 啊，然后复制数据往上面走是吧？好，接力是吧？然后再用曲面里面的直纹面是吧？他就提升纹要洁面线，一条洁面线，两条洁面线，三条洁面线，然后这个是间隔深层，有时直直的感觉是吧？直的感觉，如果连续深层是这样的效果是吧？ 间隔生成是这样子的，就必须单独去做是吧？间隔生成他就只是说做一个，另外再去做是吧？另外再做，那么一般呢？这是用连续生成一二三确定一下，是吧？那他就做了个植纹面啊，织织的效果。那二维里面的植纹面呢？功能不是很强大是吧？那我看一下三维的啊，进入三滴里面， 那三 d 里面的指纹面呢？是啊，它有很多选项，一个是两曲线，两轮廓，还有一个轮廓单点。那比如说我们绘制一个直线 或者是这个样条吧，一个、两个，三个是吧？那我目前是在这个呃 z 方向一百的高度设置链条是吧？是这样调，那把这个样条移下去一点，变换三 d 皮衣，给他复个 三十，刷下去。然后我们再用曲面里面的直纹面两曲线刷一条曲线，两条曲线刷做一个直纹面啊，那就是间隔 深层啊，连续深层刷，你再点一个线是吧？连续深层，如果见一个深层，你可以继续选，是吧？他不过是两曲线，两曲线就是这样子，他会长期的嫩，上海的嫩的效果，那么二维看起来差不多类似那类似，那把它删除， 然后把它扔向深度变为零啊，回到原点位置啊，那比如我们给他做一个矩形，是吧？这个矩形中心矩形中点优先这个矩形，然后我们再扔向深度变成三十的高度，再绘制一个圆， 那么抓了这个圆点，它并没有在这个三十的高度，所以说那么把它移上去，变换三 d 平移上去三十， 三三十算，然后在曲面里面的直纹面两曲线，一个曲线，两个曲线是吧？大家看一下，他分扭曲，因为我画的不标准，是吧？分扭曲，但如果你要让他不扭曲的话呀，你就必须把这个圆呢打断，是吧？打断。好，那么现在先不说这个是吧？ 好，那我们再看一下，再看一下。如果说我要画一个比较标准一点的，那这个呢？要回到我们重新画个，画一个正方形比较好一点，因为这个圆是圆心的一个，然后再做个正方形，是吧？正方形把直角中的一个尖点它是吧？点它这样子， 正一点是吧？正一点，正一点，是这样子是吧？然后这个圆把它打断，是吧？打断，打断的话是吧？那你可以打断他这样子打是吧？这样打也可以上，那如果说你不打断的话，不打断的话，那么看一下 我们直纹面是吧？刚刚是两曲线，现在两轮廓，一个轮廓，两个轮廓是吧？还是个扭曲是吧？还是扭曲，所以打断是吧？打断，我打断时间就比较长啊， 那我们先看下面的啊，指纹面是吧？轮廓一般点这个轮廓一个点是吧？抓到一个点上，就这样子是吧？如果你画一个五角星，再点一个点，就会直接做一个五角星。做个心形啊，做个心形，好，我们可以单点 正组方面，就是整体一个面是吧？整体一个面，那现在我们没有先选手，他还单独的啊？还单独的，那如果说我们要打断他，那怎么做啊？重新绘制一个圆，我们就在零点会等下再把移上去，先把它打断，再比较快速一点。会在直线，对吧？这个直线， 那么这个这个连在终点的，在焦点地方打断，这里刺激到一个打断的指令，是吧？打断啊，线打断，曲线打断，曲线打断面打断好，那么曲线打断是吧？哪个线要断？这个线要断？右哪个线应该不是这样子，选 这个斑点吧。啊？这个圆要打断，打断到这个焦点，右键一下，这个圆要打断，打断这个焦点，这个圆。遇见一下打断这个焦点，这个圆，又点一下打灯的焦点，是吧？然后这一段刷一分开了，刷一看圆的起点在这里，那把这一段呢？进行一个曲线的一个组合，曲线的一个组合啊，直接转为压条线是吧？两条线用线置串联 的方式点它，点它组合一下，右键一下，那么现在就是四段了，是吧？然后把这个辅助线呢？先删除，然后把这个圆往上抬高，三级皮上去三十。确定一下，然后我们再做直纹面。啊，直纹面 两曲线或两轮廓，是吧？两曲线一个，两个是吧？两个，那这样说也不行，那说明我们要把这个矩形也要打散，就需要用到我们的这个曲线炸开，这个炸开是吧？炸开，然后你再分多次去做，就可以做出那种效果。知道面两曲线，一个两个，是吧？然后一个 这是连数的知位面一个两个右键一下，是吧？然后一个两个右键一下，一个两个右键一下，那这样子呢？他的就不会，其实点就不会扭曲，是吧？不会扭曲。好，那我们就讲到这里指纹面的应用。

好，大家好，这里是佳佳精雕网络课，我是佳佳老师，那这节课我们来讲一下第十课 金雕浮雕刀路曲面精加工的一个制作方式。那例如有一张这样的一个浮雕图，他是一个三维的啊，我们是在虚拟雕塑里面进行观察的，那这边的话，我们首先调整他的一个深度模型，有一个热向变化，然后例如我们给他改成十个毫米， 然后点击这项缩放就可以了。然后呢我们回到 r d 绘制，因为这个图形的话还没有图形居中，我们把它给居中一下，变换图形居中， 然后呢 x y 呢是中心，用 c 呢是顶部就可以了，点确定，那这个时候我们框选这个图形，点击刀具路径路径向导，这里边我们选择曲面精加工，然后呢 参数默认就可以，我们点击下一页，那这地方我们选择一个锥度平底刀，这里边的话，例如我们选择一个啊，编辑一下吧，比如说用一个三点一七五锥度的话，例如是二十五度的刀尖的话，是零点二的一个尖刀。好，我们点击确定，然后点击下一页， 转速的话，给他一个两万四进一，速度改成二，路径间距的话，因为我们刀尖是零点二，我们这个地方给他一个零点一，我们点击下一页，这个地方进刀方式的话，我们可以选择关闭操作，设置安全高度啊，给他一个十就可以了，我们点击完成 好这个道路啊，咱们就给他计算完成了。那这个呢就是一个曲面精加工道路的一个制作方式啊，非常的简单，这里边要注意一下，我们在做这个曲面精加工道路的时候啊，首先要把这个图形给他居中，那 在这个变化里面，一个图形之中一定要 x、 y 中音 z 呢？一定要是顶部对齐啊，这样才可以好，这个呢就是我们今天讲的这个课程。好，如果说想学习更多精雕课程，可以关注我主页。

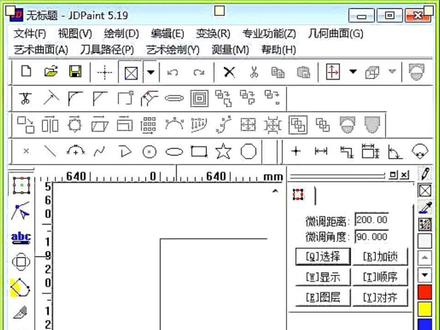

大家好，我们讲一下现在目前精雕软件所有的版本，那基本上都可以分成这四大类，那我们现在用的这个是五点五的，还有一款五点一九、 五点二一，目前最新版本三点五。 那这三个版本的话，这四个版本的话哪个版本都有什么特点？首先我们看一下五点一九，那五点一九的话主要应用的就是说可以直接画图，然后出入镜直接转出去，是 nc 模式， 那他的缺点就是说浮雕这块东西不完善啊。那我们看一下五点二一，五点二一的话，相对来说，相对五点五来说他是免费的，不需要用狗粮， 那他的最大的一个优点就是免费，那最大的一个缺点就是说他是在做路径容易崩溃，而且在修图的时候容易丢图啊。这是还有一个对电脑的分辨率要求比较高，比如说电脑分辨率特别高的话，超过幺四四零乘九百的话，那建模就会崩溃啊，这是他的一个缺点。 那五点五的话目前的话是需要狗的啊，这是他的一个缺点，他的优点的话还是比较，嗯，还是相对比较好一点啊，比较好一点就说也有崩溃，也有也有崩溃的啊，也有崩溃的时候。那我们再看一下 最新的三点五，三点五，那三点五的这个是一个专业版的啊，专业版的，当然企业版的是一个比较贵的啊，那专业版的话，这个版本的话，他那个界面上面啊，和我们老版本五点五或者五点一、五点一九在明显的各个 导航啊，还有一些菜单的菜单的一个功能上面一个东西都已经不一样了，然后，然后这个你比如做字的，做字的啊，做字的变成了，做字变到编辑里面啊。 那我们五点五的或者五点一的进行这一块，那这个三点五的话操作和五点五的操作基本上是一样的，快捷键是一样操作的，那键是一样操作， 这就是他的一个优缺点。点个赞吧。

下面我们来学习一下绘制工具条， 绘制工具里面的点就是画一个点 直线，画一个直线需要直上直下的，就需要打开正交捕捉 它，这样的画出来的直线就是直的 圆弧，圆弧是三点圆弧，三点圆弧的意思是你需要有三个点组成一个圆弧，可以关闭关闭正交捕捉 样线，样线一般是在使用在描边需要设计的一些图形 多异线，多异线里面包括了直线，三点圆弧，然后样线我比较喜欢用在多异线里面这个样线来描一些图形， 因为的话它这个的话它可以在断点位置右击鼠标形成一个直角，形成一个断点 圆圆心半径就是如果说你直接拉出来一个圆是可以的，如果说你要这个圆准确的大小，你可以点一下，然后输入圆的半径， 比如说二十五，然后敲回车， 然后现在咱就可以得到一个五十的圆。 椭圆就是可以直接拉出来一个椭圆， 矩形会制矩形 正多边形，你可以输入你需要的边的样的数量，你比如说八边形，就是输入八敲回车，然后直接拉出来一个八边形 星星，就是直接可以拉出来一个星。以上就是我们比较常用的一些画图，我们的教程到此结束了，觉得有用的话别忘了点赞加关注，后续还会分享更多精雕干货技巧，咱们下期见。

大家好，我们开讲课，那么这个这节课讲一下那个裁剪啊，投影线裁剪，流线裁剪，还有曲面裁剪。 好，我们看第一个随便绘制一个曲面，比如绘制个柱面要简单一点的，然后投影线上裁剪，当然你可以画一个直线上这直线，这条线就可以把它剪掉啊，我们开始投影线裁剪 啊，一般我是用分割，点这个选曲面，选这个啊，吸附就会吸上去是吧？ 那一般是用看情况是吧？如果现在面上呢？剪吸附不在面上呢，就直接用投影的方式 z 轴方向， z 轴方向确定一下，那他就把它剪掉了是吧？剪掉了 我们封闭的也是可以的。后悔了一下哈，我再做一个，画一个圆，那这个圆呢？我们开始投影是吧？投影 我们看一下快速裁剪，选这个圆，再选这个曲面是吧？方向 z 轴 z 方向啊，班费的指出端点中点是吧？这个我们以前讲过 啊，直接走是吧？直接走啊，右键一下，确定是吧？确定，那他就把我们点击的位置给剪掉了是吧？剪掉了，但这种好像不是很好，你去理解， 你要说快速裁剪是吧，点他那点面，点击的是被保留的还是被删除的呢，是吧？好，我们看一下这一轴，确定一下啊，确定一下呐，对不对？ 那这样子。哎，我本来想拆这个孔，所以说我一般是用分割是吧？用分割的方式啊，或者持续拆件玉啊， 点他点这个面是吧，然后方向直接走啊，右键一下，那拾取裁剪玉，裁剪哪里是吧？哎，是吧？剪里面这个孔就点一下这个孔啊，确定是确定 啊，我一般是分割，那这是我们的这个投影裁剪是吧？裁剪，那看下一个，下一个曲面是流线裁剪是吧？点这个面是吧？这个面他有一位两个方向， 如果我直接是用方向去剪，是吧？分割确定，那他就跟着分开了是吧？分开了看了再后悔啊，咱们再来啊。点这个面是吧？然后如果说是 四个方向，因为两个方向点一下是吧，他就分成四份啊，分成四份啊，分成四份，干净快速裁剪的也是刚刚一样的，是吧？点几个要被穿掉的，但这样不好，一般分割分割完再去， 再去拴住他，单独去拴住他啊，确定一下，分割啊，得，这个面不要了，拴住是吧？拴住好，那什么这个看看下面的最后一个裁剪方式，曲面剪曲面好，那么拴掉这些 好，我们随便绘制两个曲面，就是绘制个球，绘制粗面是吧？然后呢，我们在前视图 画一个两条线，然后这个曲面呢进行拉伸，拉伸，拉伸光啊， 长度双向，双向拉伸，那这样子是吧？我会用这个面和这个面呢进行一个裁，是吧？曲面，曲面裁剪是吧？分割啊，分割的方式裁剪也行， 最形象的就是分割，然后点哪个面被剪，这个面被剪，用哪个工具用这个工具剪，然后确定，那他就剪开了是吧？剪开了， 当然我们后悔看不见，后悔了一步哈，再重新来。如果是直接拆件玉来是吧？啊？这个面要被剪，用它右键一下，你要点哪里是吧？比如说剪这边是吧？剪这边两边都剪掉就等于没有了是吧？还不如直接删除啊。 那么这个快速裁剪这个面是吧？这个面右键一下，再选择这个面是吧？两个面 直接快速点右键一下。哪里啊？是吧？啊？这里是吧？这里两个面一起选，然后直接快速去选，来踩哪里？踩这里是吧？好， 那我们拆这里是吧？留下这个确定一下啊？那就是我们的裁剪曲面里面的裁剪的用法。好，我们就讲到这里。

好，大家好，这里是佳佳精雕网络课，我是佳佳。那今天的话我们来给大家讲一下，在精雕软件里边，我们使用编辑 a、 b 文字编辑打出的文字， 如果这个时候我们打出的这个文字，我们想把这个文字以线条的格式导出，那如果说我们直接导出的话，他可能这个是导出不了的，我们需要把我们的文字啊通过变换文字转为图形， 然后呢整个字幕上转为一个集合，这里边如果说你有多少个字都要这样去操作，如果说字比较多，大家可以把字说的字给他框选，然后呢再去点击变换文字转为图形，这样的话这个 当前的这个文字啊，它就变成了这样的一个线条格式，咱们就可以选中它，通过文件里面一个输出，然后呢给它输出成那个 d、 x、 f 格式就可以了。

好，大家好，这里是佳佳精雕网络课，我是佳佳老师，那这节课我们来讲一下第七课啊，精雕 刀路单线切割的一个制作方式啊，制作方式啊，首先的话，我们比如说看到这个铭牌上面这样的一个非常细的一个文字，对吧？比如说非常细的一个文字，我们就可以使用单线雕刻，然后呢把这个比较细的文字给他雕刻出来， 怎么操作呢？好，我们首先点击 a、 b、 c， 那这边的话我们可以输入文字，比如说单线 雕刻啊，或者说单线切割都是可以的。好，然后呢这输入这几个文字之后呢，我们双击选中它，在右边这个字里设置，点击这个箭头，然后呢我们点击啊粗 top 给大家隐藏一下，我们点击下面这个有个叫做精雕单线的加号，点开，然后呢找到这边有很多个精雕单线，大家根据自己的需要去选择，例如我选择一个单线，然后点击确认， 那这个时候大家可以发现我们这个字体就发生了一个变化，就变成单线了。好，我们直接点击这个左上角 id， 绘制回来之后呢，我们选中这个线条，通过变化里边的放缩去改变文字的一个大小，例如我们横向给他改成六十， 然后点确定，那这个线条大小就调整好了。那接下来的话，我们把这个图形啊，通过图形居中啊，给他居中一下。好，我们选中这个单线，通过刀具路径路径向导 找到单线切割，那单线切割的话，一般深度的话，我这个地方会使用锥度平行刀，也就是尖刀啊，然后呢这个深度的话，我们啊这个地方就比较给比较浅一点，例如我给他一个零点 三毫米的一个深度。好，然后我们点击下一页，那我们选择一个锥度平底刀，我们右键对它进一个编辑，例如我用一个三零一七五的，比如说刀 距的一个锥度是二十度，然后呢刀尖的话，比如说是一个零点三的，或者说是零点二的，根据自己的需要，然后呢去呃设置就可以了，我们点确定，然后我们点击下一页，转速的话，根据自己的需要去选择禁给速度话，我默认给他二，知道 他默认是一，那就是会呃，我们这个雕刻深度的话是零点三，那这个地方给他一，说明他会一刀过啊，一刀过。好，我们点击下一页，那这个地方的话，我们下刀方式的话，嗯，你可以选择一个关闭就可以了。操作设置安全高度啊，改成一个十。 好，我们点击完成，那这个道路就就算完成了，我们可以看到这个道路的话是一条单线啊，是直接走单线的，深度是零点三个毫米，那这个呢就是单线切割，单线切割的话主要是用来雕刻这种单线的啊，然后呢一般的话深度不要太深， 针对这种名牌的话，我们是深度不要太深的，当然可能也会有其他的一个用法，当然比如深度比较深的时候也是可以去使用的，具体的话是根据啊，你需要啊做的一个工艺去啊设置这个参数的。好，那这节课我们就先讲到这里，感谢大家的收看，更多精雕课程可以关注我主页。

好，今天的话我们来给大家讲一下精雕图如何去做道路。首先的话，我桌面上有一张精雕图，那么我们直接呢给它拖动到这个软件里面去，它就自动打开了。 好，打开之后呢，我们呢将这个图形框选，点击变换里面的放缩去更改它的一个尺寸， 那么比如说我们给他改成四十确定，并且呢将这个图形呢给它居中一下， 我们呢画一个矩形框，随便画变换尺寸等同，点击这个网格双向尺寸等同确定， 将这个线条对齐到上面去，点击对齐组合对齐，点击网格确定。那么把这个图形框选进入到左边讯聊术界面，那么进来之后呢，我们的话可以调整它的一个深度，我们可以看一下测试度， 当前的话，这个深度的话是三个毫米，将这个高点移至 x o y， 让这个低点变成负三，右键回到俯视图就可以了。好，我们再回到选择界面，我们将这个图形整体框选，点击刀具路径路径向导， 我们找到曲面精加工，点击下一页，这里边我们选择一把平底尖刀，刀尖呢是零点一的，设置一下参数。 好，我们将这个进刀方式啊关闭操作，设置呢根据自己的一个需要去设置一下就可以了。好，我们点击完成，那么这个路径呢，它就在计算过程中，我们稍等一下就可以了。 好，那么这个导入制作完之后呢，我们将它框选，然后呢点击道具路径输出，道具路径名称呢，我们改一下， 点击保存，我们拾取二维点，拾取到这个左下角 这个线框确定，点击确定，那么这条路径呢？咱们就给它输出完成了， 这个呢就是非常简单的一个精雕图，如何去做刀路的一个方法，大家呢可以在课下去练习一下。

大家好，我们开始讲课，我们这节课讲一下路径怎样转成模型，那路径转成模型，我们首先得进入刀路模块，刀路模块，然后在刀具模块直接文件输入加工数据啊，输入加工数据 来选一个 nc 或者烟机都是可以的哈，那我们选一个 nc 打开，那在这里要注意的事项就是说我们需要匹配他的一个刀具， 说这个刀大概是什么样的？呃，刀去编的程序要去判断，他当可以从一身代码里面去判断啊，从一些代码里面去判断，那么这把刀我们应该是把锥度刀啊，锥度平顶，那他的 刀具直径是三，底部直径零点二，最多是二十度，就说这里要注意一下，是吧？要注意一下， 关键是这个位置，就是你要从 nc 代码去推断他是用什么刀去加工的，然后这样做的模型呢？才比较标准啊。确定，然后再一个确定， 那他就出来了，是吧？这条道路，那么道路哎，咱们就点中这个道路，然后到路径路径三层模型，有路径三层模型， 然后一个确定，那他这个模型就出来了，咱们回到三维里面可以看一下，是吧？啊？由刀路变成模型，怎么去做啊？那么就讲到这里啊。

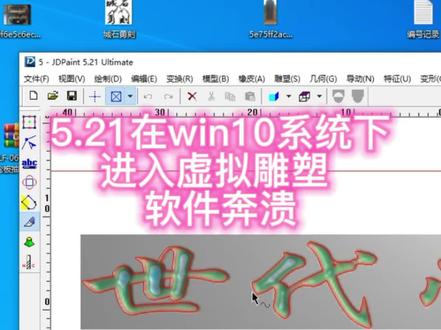

好，然后咱们今天说一下咱们这个温室系统下精雕五点二一闪退，我们随便打开一个人员键，咱们选中，选中之后我们进入虚拟再做一点，好，他就崩了， 这是为什么呢？原因的话，其实原因呢主要还是就是分辨率导致的，因为我们以前像五点二一啊，五点五像这种老老版本的话，他以前的时候 分辨率比较就是要求不高，所以说导致我们现在现在的新配置，因为我们现在都换新显示器了，分辨率都越来越高了，是吧？一 k、 两 k、 四 k 的，导致就我们这个就是 跳过去的时候就跳不过去了，一跳一跳就不一般是解决方案有两个，一个就是把我们的这个软件给它选择成窗口显示，就把这个地方来缩小一下，窗口显示的情况下咱们咱们再选寻找锁， 他就能过来了，就能跳过去。还有一种办法就是右键个性化设置，不是在个性化，因为在显示设置里面 显示，这是里面有一个分辨率，我们把分辨率改小一点。啊，我这里就不改了，你反正到时候你去试也不一定说哪一个分辨率就能用，但是就是要比你现在用的这个往下选，选小的就试一下就 ok 了。我这里 我常用的话一般就是用这个方法，我一般不去改分原率，跟用改分原率他这个字体什么的显示的比例就有问题了，一般就是要这个要记住，基本上现在温时装五点二一他都会有这种情况。
