徕卡ts15全站仪设站步骤

打开智能 app， 点击右上角的蓝牙图标，点击切换设备，选择设备类型全段仪，进入连接全段仪界面之后，仪器品牌和模式选择莱卡 tps 模式不要选择莱卡三位和四位，也不要选择莱卡自动，我选择莱卡 tps。 然后点击右上角扫描按钮， 好了，已经扫描出以 ts 开头的设备名称，点击他，输入拍拖密码，我们可以输入四个零，点击确定，只是仪器上也让我们输入拍拖密码，我们输入和手机里面输入的相同的配置密码即可，我们也输入四个零。 好，已经配对成功，这个时候我们可以点击测试，我们先把仪器认镜改为免证镜， 然后点击测试。好，我们可以看到已经返回了测试结果，软件返回的 xy 坐标和一项的坐标是完全一致的。

大家好，今天向大家介绍后方交汇设战功能，针对不同的应用场景来卡全战已提供了众多设战方式，什么情况可以使用后方交汇设战呢？首先测战点坐标未知，其次至少有两个已知后十点测量两个及以上后十点就可以计算测战坐标方位角， 完成色战之前可以查看色战质量。那么如何进行后方教会色战呢？首先选择和新建作业， 打开色战程序，选择后方教会色战方式，点击确定。进入到色战界面，输入色战点号和仪器高，根据需要输入编码，也可以在其他项目中调用已知后视点。 首先测量第一个后视点，可以在点列表或三 d 浏览器中选择输入人境高照准后视点，点击观测，紧接着选择第二个后视点 观测并保存此时 f 五计算按钮。可见，只需两个后视点便可完成色战计算。我们可以测量更多后视点，提高色战精度。 点击计算即可计算测战坐标及定向角度，如后视点惊动不够，会给出测战精度超限的提示。在结果页面可看到测战坐标和定向角度，如将测战高层设定为零， 这不勾选测战选用计算的高层。如想测量更多的后视点，可以在结果页面点击 fn， 点击目标加添加。在测战页面可进行仪器高的重新输入，如果需要可以设置编码，也可以查看当前使用的 ppm 或比例因子。 在质量页面中可以查看色战质量，在目标页面可以查看参与后方交汇计算各点的残差，可根据色战结果对于参与后方交汇计算 的后视点进行管理，例如第一个后视点只有北东坐标值，可以点击选用使用二 d。 第三个后视点只知道高层，可以点击选用一 d。 如后视点测量错误可以点击移除删除改点。 在相机页面可以将后视点影像链接到侧站，在三 d 视图页面可进行设站，三维视图浏览，点击设置即可完成后方交汇设站。 下面介绍后方交汇设战使用技巧。点击 fn 进入后方交汇设置页面。勾选双面观测，可以提高观测精度。勾选添加测战点到超级搜索过滤器，使用超级搜索功能会自动忽略后视点， 在高级页面可以进行更多设置。勾选自动定位到下一个目标点，如完成的两个后， 观测仪器会自动转向下一个后视点。勾选测量其他点式测量目标点，则激活了昂能 fly 摄像方式，可以在测量碎步点的过程中随时测量后视点并完成摄像摄像完成测量和碎步点同步更新。 勾选计算币，显示观测值比例，可以实现距离差分改正，如没有勾选将不会计算观测比例。 可以勾选赫尔摩特方法用于计算后方交汇，也可以更改默认色战质量线差值，如超线计算时就会给出提示消息。

很多老铁问我这个测量机器人是怎么跳舞的？嗯，这是一款莱卡七 m 五零的，全专业。 嗯，除了这个前面五零还有 ts 五零、 ts 六零，前面六零还有 ms 六零、 ts 幺五、 ts 幺六，都是可以实现自动旋转跳舞的啊，这个跳舞跳舞的进入方式呢，也是都是一样的，就是首先进入这个电池界面， 然后再按数字键七八九六五四就可以了。 这个视频是全程没有加速的啊。 嗯，除了这个奶卡的选择也像所家的 x 幺零零幺也是会实现自动旋转的，但是那个自动旋转就比这个进入方式比较复杂，并且他会一直旋转到电池没电为止。

莱卡全站仪后方交汇摄站教程莱卡全站仪提供了众多摄站方式，什么情况可以使用后方交汇摄站呢？首先侧站点坐标位置，其次至少有两个已知后视点，测量两个及以上后视点就可以计算侧站坐标方位角。 完成色战之前可以查看色战质量。那么如何进行后方交汇色战呢？首先选择和新建作业， 打开色战程序，选择后方交会色战方式，点击确定。进入到色战界面，输入色战点号和仪器高，根据需要输入编码，也可以在其他项目中调用已知候时点。 首先测量第一个后视点，可以在点列表或三 d 浏览器中选择输入人定高照准后视点，点击观测，紧接着选择第二个后视点观测并保存此时 f 计算按钮，可见，只需两个后视点便可完成色战计算。我们可以测量更多后视点，提高色战精度。点击计算即可计算测战坐标及定向角度，如后视点精度不够，会给出测战精度超限的提示。 在结果页面可看到车站坐标和定向角度，如将车站高层设定为例，则不勾选车站选用计算的高层。 如想测量更多的后视点，可以在结果页面点击 fn， 点击目标加添加。在测站页面可进行仪器高的重新输入，如果需要可以设置编码，也可以查看当前使用的 ppm 或比例因子。 在质量页面中可以查看色战质量，在目标页面可以查看参与后方交汇计算各点的残差，可根据色战结果对参与后方交汇计算的后四点进行管理， 例如第一个后视点只有北东坐标值，可以点击选用使用二 d。 第三个后视点只知道高层，可以点击选用一 d。 如后视点测量错误，可以点击移除删除该点。 在相机页面可以将后视点影像链接到侧站，在三 d 视图页面可进行摄站三维视图浏览，点击设置即可完成后方交汇摄站， 下面介绍后方交汇设战使用技巧。点击 f n 进入后方交汇设置页面。勾选双面观测，可以提高观测精度。勾选添加测战点到超级搜索过滤器，使用超级搜索功能会自动忽略后视点， 在高级页面可以进行更多设置。勾选自动定位到下一个目标点，如完成的两个后视点，观测仪器会自动 转向下一个后视点。勾选测量其他点时，测量目标点则激活了 online fly 射战方式，可以在测量税务点的过程中随时测量后视点并完成射战，射战完成测战和税补点同步更新。 勾选计算并显示观测值比例，可以实现距离差分改正，如没有勾选将不会计算观测比例。可以勾选赫尔摩特方法用于计算后方交汇，也可以更改默认设占质量线差值，如超限计算时就会给出提示消息。

我们做人工监测和自动化监测的时候，在野外怎么校准仪器呢？一般收到的仪器都是在校准台上经过校准的，但是经过物流还有一些其他方面的因素 遗弃到现场以后会出现水平气泡，没有剧终，还有其他数值的误差。那么我们怎样在现场进行一个校正，使误差值达到一个满意的范围之内。现在在这里我就教大家 怎么在野外校正，我们的莱卡全战仪，也包括莱卡的各个型号都可以按照这种方式校正。 那么我开始讲第一步，我们这里用到的是 t m 六零。首先把一台全站仪架到脚架上，使仪器处于一个水平状态，然后我们摆一个棱镜，大概距离再演 外的话，最理想的情况是三十米开外，在摆棱镜的时候，你有脚架就可以用脚架架人镜，如果没有脚架，你在三十米开外固定一个棱镜就行。 然后就开始进行我们的校正步骤。首先对水准气泡进行一个粗调，就是把仪器里面的水准气泡调到中间去， 现在大致水准气泡就在中间位置了。接下来的步骤就和我们在校正台上的操作基本上一致。 整屏补偿器，如果你自己没法描的话，你就用最简单的方式打开激光，用激光先对准一下目镜和视距都要进行调整才能看得到，然后这样就大致找到了镜头准确的位置。接下来我们就开始校正了，进入主界面，点击全站仪，然后 后检查校准，选第一个组合校正，在野外我们只需要组合校正就行了，然后一定要记住不要把 at 二点在野外校正的话，就要对应 at 二校准，然后开始观测，开始校准，因为刚刚对准的时候已经把仪器棱镜里面的十字丝进行对准， 一定要用这个试镜和目镜把棱镜找到。值得注意的是，棱镜里面的那个十字丝和我们全战衣里面的十字丝进行重合，要图案清晰才行，现在我们已经找准， 画面也非常清晰。然后我们看误差是九和四是四，一般情况下横轴相减等于一百八十，然后竖轴相加等于三百六十。 首先观测，然后再进行对准棱进的十字 和遗弃的十字丝相中的话，这才保证就是效果的准确性。然后再看误差八和五百五十八，他们的误差范围就是一个在正一秒，一个在负两秒之间，这就是正确的范围之内。 不管校正台上还是在野外，只要正负无差，横轴和竖轴在正负五秒之内都没问题。你看我们这第一次已经完成了，然后这个动作重复三次， 当我们完成三次这样的重复操作以后，这个仪器的校准他已经记录完成，并叫检查这个结果，点完成这台仪器就校正完成了，误差值已经调整到我们正确的范围之内，就点完成就行了。

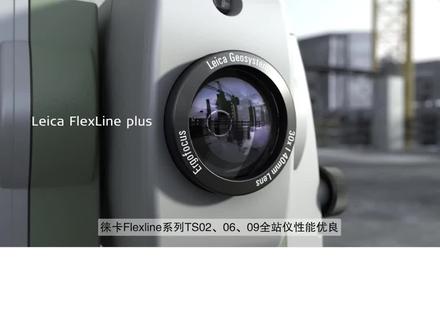

莱卡 flexlin 系列 t s 零二零六零九全战仪性能优良，在用户中有很高的包邮量。 今天我们将以视频形式介绍 ts 零二零六零九的数据导出方法。 flexlin 系列常用的数据传输线缆型号为 g e v 幺八九和 g e v 二六七。 g e v 幺八九线缆最高支持 win 七系统， g e v 二六七最高支持 win 十系统。 请确保您的线缆与电脑系统相匹配，并使用专业版或企业版系统。在确定线缆和电脑可用后，请先到莱卡测量官网 客户服务下载专区免费软件。莱卡数据线驱动页面中下载对应型号的线缆驱动并安装。对于莱卡 g e v 幺八九，我们提供 e x e 格式的驱动安装程序，请使用管理员权限运行该安装程序。当出现请重启电脑的提示时，表示驱动已安装完成，请点击式重启电脑。如果没有出现重启提示，请重新运行安装程序并选择修复。 对于莱卡 gev 二六七，我们提供原始驱动程序。请在电脑的设备管理器中找到线栏。他也许会如视频所示被标记为端口，也可能会被标记为未识别设备。右键选择属性驱动程序，更新驱动程序，选择驱动所在的文件夹即可。 安装完成后，请重启您的电脑驱动。安装完成后，可以看到新增的端口。在本视频中，该端口号是 tom 五。如果您电脑上没有新增端口或图标显示叹号或显示已 停产等字样，请再次确认版本是否正确，然后重装驱动程序。在数据传输之前，您还需要在全站仪基载系统的配置通讯设置页面中，将端口设为 r s 二、三、二， 并记录下页面上的波特率、数据位、基偶位等参数，这在后面的设置中会用到。随后您可打开数据传输软件来卡 lgo。 如果您的电脑上没有 lgo， 你可到百卡官网客户服务下载专区免费软件。其他 lgo 八点四中文版下载安中包 安装完成后会提示输入许可码，我们在压缩包中的 license 文本文档中为您提供了一个适用许可码。打开 lgo 软件后，在工具数据交换管理串口中选中您之前记下的线缆端口号， 在右键设置 com 设置中修改具体参数，将端口号设置为线缆端口，仪器类型设置为 ts 零二零六零九。 其余传输参数没有固定要求，但务必要保证与全战仪记载系统上设置的通讯参数相一致。设置完成后，点击靠口前方的加号，稍等片刻即可看到全战仪中的数据了。 lgo 软件中左方为您全战役的内存，右方为您电脑的硬盘，您可以直接选择数据，将数据拖动到电脑硬盘中的指定位置进行数据传输。 数据传输时，您可以选择数据格式，如果你有格式，文件也会在此处显示。以视频为例，我们使用格式文件将数据以某常用格式导出，将导出的文件后缀修改后，即可直接在 之后的数据处理中使用。本期分享就到这里，下一期我们将为您带来莱卡 ts 零二零六零九上载仪器固件的教程。 您还想看到什么内容？欢迎评论区留言，百卡测量竭诚为您服务！

零坐标测量教程，这是咱公司新买的仪器啊，你小心点，别给我整坏了能咋地！这这这可是郑州一套房子首付，你小心点啊啊，看你就烦！ 今天我们来演示一下莱卡 gs 六零的坐标测量功能，我们已经在已知点完成了架设，然后对仪器进行射战， 点击摄站，摄站方式选择已知后视点，点击确定，选择零三二四这个项目，从项目中挑取我们拓站点的坐标，输入梁启好的仪器高，确认无误后，我们点击确定 后视点，我们选择 ts 零零零六，输入棱镜高，仪器会自动提示侧站点与后视点的设计方位与频距。我们瞄准后视点棱镜 并不需要精确对准目标点，因为这款仪器嗯，带有自动照准功能，点击测距， 软件会自动瞄准并锁定后视点的廊定。设站误差满足要求后，我们点击设置完成设站。 如果想要测量位置点坐标的话，进入测量界面，然后瞄准带测点棱镜，这款仪器不需要我们调节雾镜对方螺旋，只需要点击这个按钮，目标成像会自动清晰。点击测距，仪器会自动搜索并锁定棱镜所在位置，点击保存 在目标高里面，输入棱镜高，点击确定，待测点坐标就保存下来了。

莱卡仪器的这个设置测战点和设置后视点后视坐标定向，选择程序进入，然后选择设战进入， 注意一下，设战开始，然后点继续，注意一下反射冷静，我选的是反射片，这个根据自己的需要来的 好。嗯，首先方法是已知后事点，测战坐标来自已知点作业测战号，也就说点我已经提前都输进去了，你是输入零一还是零二？随便，当然，我现在是零一啊，我就选择零一点继续。 好，这个时候瞄准棱镜，瞄准这个仪器要瞄准后面的棱镜哈，然后瞄准后视点以后，后视点的点号默认的 是零零二，我这里边有两个坐标，我可以自己选啊，但是一我已经选过了，选的是测战，那么我就选零二。好，后视点，点号选好以后，可以点一下测距，测量一下，然后点这个确认就行， 然后再点确认，这个时候他就已经设置好点了哈，已经设置好测战和后视了，然后咱们可以进入以后点测量，再进这个程序，选择一测量进入，这个时候点， 因为咱不用选择 f 三进行测试，定向已经测试和定向好了，所以说咱就继续，然后 f 一，保持当前的设战 f 一，然后这个时候我们这个测距点测一下，测测距，瞄准棱镜或者瞄准反射片， 按，这个时候测完以后按下边这个键，这个时候这个坐标就出来了啊，外坐标是零北，坐标 x 四点二五幺。

哎呀，好不容易真的降好了，如果是自己降价的话就很轻松，但是要给大家拍视频，确实 确实拍的太费力了。那么对于一些初学者来说，如何架设全烂仪啊？水准仪确实是一个比较头疼的问题，因为他们没有用过嘛，总觉得这个是比较复杂的一个操作，但其实只要练多了就好了。 我们全战役呢，其实他有两个水炮，一个是在我们基座上的原水炮，放近给大家看，就是这个。还有一个呢，是全战役上的 长水泡，大家可以看到啊，这两个角螺旋连成一条直线，他刚好和我们脚架这一个面是平行的，就这样子，然后我们把它 丧死。所以呢，我们在调频的时候，首先第一步你要保证基坐上了这个圆水泡，他的水泡居中，这是第一步，然后才到全站以上的这个长水泡。 好，现在大家有没有发现这个圆水泡是在下面的，我们要把它往中间去挪，应该怎么样去挪呢？ 所以呢，我们只能通过调节这三个角的高度，能够让圆水泡居中。但是我们先调哪一个呢？哪一个调多少呢？它是有讲究的。大家有没有发现这个圆水泡它是在下面的， 在下面这个时候我们应该调哪一根脚架呢？就是他往哪边调出来，我们就要往上反 方向去调，比如说你看他现在是往这边调出来，对不对？这个水泡，那我们就应该调他正对面的这一根，也就是这一根，把它扭松扭松，然后就靠这个手掌的力量降移降移， 通过这个来调这个水泡，大家看到我这样松紧松紧，他只在你周围，他不会到中心点去，是吧？那我们就要把这个水泡移到一个高度，大家看到没有，现在这个水泡啊，已经和这个角 脚架的这一边已经在同一条直线上了，将我们现在已经调到合适位置了，这一个角我们就把它锁死了，那么这个圆水泡就固 定和这个角是同一个水平方向了，也就意味着我们只需要再调一次这个这个角的高低，我们的水泡就可以居中了。你在相机上看，他是进去，但其实 啊，真实的话他还是差一点呢，那么这个时候我的水泡应该固定在哪呢？我就在想， 我现在这个水泡的对面还有一根脚，那我就应该固定在这个方向上，我只要调这个方向的高低，他就进去了，就进到这个 圆心里面去了，从这里看呢，他还是差一点点的，然后我们再去调这个角就 ok 了，看 我们调他，哎，看到没有，现在高低高低好，终于居中了啊，当然是还差一丁点，一丁点，那我们再调一下这个角， 因为你看到没有，他现在水泡的位置又往这个角的方向掉了，那我只需要调这个角的高度就可以了吗？对不对？好，我们再调一下这个角，哎呀，好，终于居中了， 所以要拍起来太难拍了，我现在给大家看一下我是怎么拍的，所以确实不好演示，因为这样拍出来的话很麻烦，比较麻烦哈，这个长水泡就在这里这一条， 然后我们就开始调这两个微动螺旋，直到把这个长水泡的气泡居中。好，我们先来调试给大家看， 同时往内扭或者同时往外扭，然后我们观察水泡移动的方向，看到没有？现在水泡整个移动了，往左边移了。 虽然现在这个角度居中了，但并不意味着我们调整的工作就完成了，我们还需要把它转动九十度， 噔噔噔噔，就这样转到九十度之后，我们只需要调这个就可以了，左右调啊，反正你看只要把它调到中间 对不对？下一局中啊，我们的长水炮只要在这个方向长水炮居中， 这个方向长水泡居中，无论你在哪个方向，怎么样转动，我们的长水泡都可以居中了，那这样的话，我们整个下来我们旋转仪架设脚架就结束了。

大家好，今天向大家介绍莱卡全站仪的检查校准功能。总体上讲，检查校准功能是莱卡全站仪提供的用户及机载减教工具。为了高精度测量，全站仪必须满足严格的轴系调教要求。 在制造过程中，满足这些要求是非常艰巨的任务，即使是最精密的装配过程也会有细微的偏差，从而导致所谓的一气无差， 如试准差、杭州倾斜差或数字角指标差等。若这些一气无差没有得到适当的处理，将会影响测量并导致错误的结果。 待制造结束的最后环节，任何一切误差都会经过精确测定并调教，以确保测量结果正确可靠。不过随着时间退移，有温度变化、 碰撞、冲击及颠簸震动等影响产生误差，所以必须经常重新测定这些较准值，以保证最佳的测量精度表现。 如前所述，全面仪必须满足特定要求，未精确调教的轴系会导致错误的测量结果。莱卡全面仪产品均能在设置选项中提供检查校准工具， 该工具可以让用户以简单快捷的方式测定全类的点评误差，以及自动照准望远镜相机十字丝误差并进行调教， 无需总将仪器送往检定或维修中心进行重新校准。校准提供流程指导，只需仔细准确的追寻这些流程，校准参数会被正确测定。当完成检查及校准，校准值会被记录 在补偿器打开的状态下，这里只会自动应用于所有后续测量，此时误差已被最小化测量，达到最高精度，测量结果非常可靠。 此外，在每次校准后可以创建报告记录，校准时用于质检流程。创建报告需进入检查校准的设置选项，点击下一步， 选择输出文件名称，并选择适当的格式文件。格式文件必须提前上传至仪器内，确认设置并点击完成 进入。检查校准工具为用户提供了丰富的选项，特别是检查校准工具提供了三种不同的校准程序，这些程序将以简单明了的方式引导用户完成整个过程。第一 个程序为组合程序，可以改正除横斜倾斜误差外的所有误差，也为校准奠定基础。第二个程序检测定横轴倾斜误差。 推荐在进行横轴倾斜误差校准之前完成组合校准，因为未校准的试卷差会影响横轴倾斜误差的参数计算。完成前两个程序将会检查及校准所有的误差源。 第三个程序指校准补偿器。如果之前执行了组合校准程序，则此程序是非必要的。 需要注意的是，三个程序需要不同的场地及目标条件。组合校准需要距离为一百至一百五十米的目标，其位置方向与水平等的夹角小于正步九度。第二个程序需要 相同距离的目标，但其位置方向与水平面夹角需大于二十七度。除了全电仪的典型仪器误差外，第一个组合教的程序还可以校准自动目标照准和望远镜相机的十字丝。当然，前提是您的全电仪已具备了这些功能。 本则的教练程序将引导用户逐步完成整个过程。为了正确测定矫正值，必须仔细准确的遵循这些，说明 整个过程只需要几分钟。需要注意，在校准自动照准或望远镜相机十字丝时，必须手动瞄准目标中心。 所有校准程序都需要进行双面观测。未获得精确的校准值，应至少连续进行三次双面观测。如未达到 所需精度，可以增加更多次双面观测以改善结果或重新启动校诊程序。 为了规避系统误差源，必须考虑以下几个方面来保证可靠的结果。将仪器安装在强制最终端或三脚架上，不稳定或震动的环境会影响调整结果。 仪器应回避阳光直射，以防升温，也应避免热流闪烁及空气脱流环境。 因此，建议在阴天进行仪器校准。目标端，我们建议在避免阳光直射的位置使用莱卡原装 gpr 幺二幺元冷静，应避免目标震动以及目标周边出现反射面与光源。在校准程序开始之前，仪器需要适应环境温度，必须 开启仪器每摄氏度温差需要约两分钟来适应，至少需要十五分钟才能最大程度里减少温度变化对仪器的影响。 为保证日常测量工作的精度表现，我们建议每三至六个月定期校准仪器，可以在检查校准工具中设置提醒，以通知用户进行校准。 此外，也应带如下情况执行调整程序，全面仪，第一次使用每次高清度测量之前。边坡路途或长时间运输之后。长时间作业或存储之后。当前环境温度与上次较准温差超过二十度时， 仪器的正确教程可以使您的测量作业达到最高的精度和可靠性。
