我们用一分钟时间来给大家讲一下,关于我们双速电机我们应该如何进行继续接线。我们双速电机呢,顾名思义,那么它本身是有两个速度,一个是高速,一个是低速,那么我们 看到我们在实验电机上有两种接线方式,那么我们的双速电机,他同样也是与我们的三项普通的电机是保证一致的啊,那么他上方呢总共会有六个接线柱,那么比如说当我们的一二三啊,那么这三个接线端子呢啊,如果连接上我们的三项 供电,那么我们的四五六啊悬空就是不接线,那么这种结构呢就是我们的一个八级的这种结构形式,那么八级结构形式呢,那很明显啊,这个呢就是我们的一个啊所谓的角角形接法,那么再往右侧我们看到接线图,大家可以 可以看到我们一二三啊,那么三个段子呢进行短接,四五六啊接我们的三阳电源,那么此时呢就是我们的双外形接法,那么当然我们双外性接法呢是我们一个高速这样一个运转的过程。那么首先呢我们来演示一下八级的一种接线方式, 那么我们接线方式呢是一二三接我们的电源,那么我们这边呢总共会有六个啊接线口,那么我们哪是一二三呢啊,当然了我们通过他左侧的标签啊是可以看得到的一二三,那么右侧呢为四五六,那么所以我们 一二三接上电源,那么现在呢我们给他送上电,我们来看一下啊,他的转子旋转的速度。好,那么现在送上电之后呢,大家可以看到我们的双速电机是处于低速旋转的这样一个过程,好,我们停掉,那么接下来呢,我们来演示一下他的勾 高速接法,那么高速接法呢?我们啊四五六接,我们的象限, 那么其中一二三呢?我们把它短接啊,左侧是一二三,那么短接完之后呢啊就可以实现它的一个高速运转,那么现在接通电源,那么大家可以看到我们双速电机的转速啊,明显的啊会有所提升。

第一次接这个电机,我就发现不对劲,一般就是星星接法和三角形接法,打开这个接线盒,上面这排段子也没连接,既不是星星也不是三角形,我都搞蒙了。 然后我打开这个接线,看得出来,然后我跑到这个配电柜看了一下图纸,原来是双数排烟风机,这是低速,这是高速接好了,下面的是高速运行, 上面的是低速运行,下面的心形接法高速运行,上面的低速运行。三角形接法,他是通过配电柜里面的接触器来连接上面的端子来切换心形和三角形。


这是上个视频讲到的双速电机电路图,这集我们通过这个电路图看下怎么实物接线。 对照电路图,准备好原件电源开关、 qs 热机电器、 fr 三个接触器,其中 km 一用了两组辅助触点,所以挂装了辅助触头。 km 二选择带有长臂触点的接触器, km 三则选择带有常开触点的接触器。然后是三个按钮开关,其中 s b 二和 s b 三各自带有常开和常闭触点。最后是一个双速电机,从控制回路开始, l e 经过断路器接入到热继电器的辅助触点,这种点对点的位置 直接用导线连接即可,然后热继电器辅助触点连接到 s b e 停止按钮。实物中同样用导线连接两个点位。图中 s b e 属 出道了 k m e 常开、 s b 二的常开和常闭,用导线在实物中连接这四个点位。 图中刚才接的 k m 一和 s b 二的常开点共同连接到 s b 三的长臂点上。实物同样把三个点位连接起来, s b 三长臂再输出到 k m 二的常开点上。 在经 k m 二长臂点连接 k m 一的 a 二线圈,另一路从 s b 二的长臂接出,连接 s b 三的长开和 k m 三的长开。实物把三个点位连接导通, 然后从刚才接的 s b 三和 k m 三常开输出到 k m 一的长臂点。同样实物中把三个点位连接导通,再从 k m 一这个长臂输出到 k m 二和 k m 三的线圈。 最后从断路器 l 二这箱取电接到三个接触器的线圈公共端,用导线把线圈 a 一端连接到断路器。控制回路接完后我们再来接主回路 三相电源从断路器接至热继电器主触点,再从热继电器连接到接触器 k m 一和 k m 二的主触点输入端。实物中用导线将两个接触器输入端并连在一起, k m e 输出到电机的 u e, v e 和 w e, 同时并连到接触器 k m 三,并且把 k m 三的另一端的三个主触点用导线短接,最后从 k m 二主触点输出接到双速电机的 u r v r 和 w r, 那么整个图纸就接完了。

双速电机的接线,低速的时候是三角形接法,在用意力胳膊、用衣上接上三根火线,而像这样短接在一起,这时候是高速,高速的时候是双心型接法,高速的功率也会增大。你看懂了吗?记得点赞收藏!

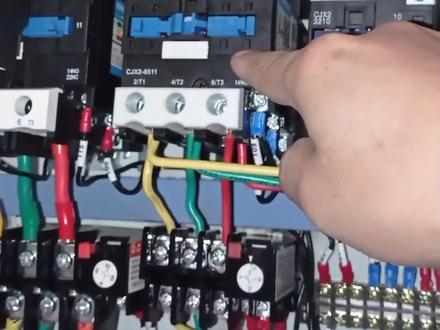

接触记忆西河,砰的一声,这这两个西河的时候他不跳,没有没有反应,这个一西河那边,那个那边是个普通山,首先我试了一下,跳了,但是我没找到原因,我没打开接触记忆西河就跳。总掌,你看这是个什么电路? 乍一看是个星角启动电路,其实他不是,他是双数电机控制电路,低速低速运行,是中间的交流接触器契合, 把低速停止,再按高速启动。现在吸合的是两边的交流接触器,这是电机高速运行, 外头是两个轴流风机,都是双数点击,能快能慢。这个线已经拆下来了,那个就是刚才可以运行的, 是往车间里面送风的。这个电机烧过一次,拿出去修了,刚装上,接上电机线一启动,这个交流接触器还是跳,怀疑是电机不好, 把电机线都拆下来了,就是不接电机启动还是跳。开始我是怀疑这个接触器和旁边这个接触器一块契合,会导致短路跳闸,他们也想到了,所以就把这个线拆掉了, 甚至把这个星结这一块都拆掉了,这一块也叫风星,这样就排除了控制电路问题。但是交流接触器一吸合还是跳,没带负载,但吸合交流接触器他还是跳闸, 而且会有砰的一声,砰的一声,这个坏了,这个坏了吗?啊,这个坏了,再来看看,如果他坏的话,就开始我在路上,我以为是 是他和他控制电路坏了,应该单独吸他的时候他不能吸,他一吸就是短路。对对,我也考虑了,但是当时把这两个拆掉了吗? 但是我后来这不昨天我又把这个又拆掉了吗?我也怕他把你昨天拆掉。这个你也没试。我没敢再试。我再试。我心想又打火了把他给烧坏了。你认为是这个坏了?我认为是他坏了。他把它拆下来看看。我量一量他这个通不通这个这种电子的吧, 你看下水道痛吗?啊都没有啊。不痛不痛啊。 这这种量不出来是吧。嗯我看我用这个纯一档能不能量出来。你这个是 o 吗?这个有没有 这个标准。动一点还还得大的还大的,你是量组织吗。嗯量脚氧量机舱 就是这两个联通了是吧。啊可以可以把它拆下来单独两 啊通的那就很快了。嗯 这个这个完了这个完了。哎,这就好解决了。拆一下这个热机电器看一下。 你直接把它卸开就知道了。里面都击穿了就是两根火线之间击穿打火了所以交流交出去一起合同电他就打火 跳重掌等一下换上个新的会不会还遗传呢。他这个电机可以低速运行也可以高速运行。那这是怎么个原理?既然遇到了就借这个维修实力来了解一下 他无论从接触器接线还是下边的电机接线乍一看和那个星角启动差不多,但是原理不一样。你手里如果有这本书里面有一个双数电机的控制电路实物接线三个焦虑接触器, 这个接触器单独吸和是低速运行,他输出给电机的线圈接线方式 接线就是这么样接,但是电机里面的线圈不一样,和咱们常见的线圈不一样。这个倒像是一个角 运行,看着像普通电机。其实不是高速运行,是他两个同时吸合,而这个断开,这两个接触器吸合以后 也是给电机送一个三相电接线,缺另一端,而这一端除了这根线到这个接收器,通过他吸和短接在一起。 u e v e w e 是短接的,电机里面的线圈就是这种形式来供电,这样又相当于一个星形接法,这样一看跟普通电机的星星接法一样 啊。低速为三角连接,高速为双行型连接。这前面还有个电路图, 他上面要不写着高低速电路。我还以为是星角启动电路,太像了。为什么说他像呢? 可以看一下前面有一个星角启动电路,看一下时间继电器控制的星角启动电路,再看像不像双数的星峰接触器是并到低速,下面的原理不一样,你再看一下他主电路更像, 你看多像,都是六根线,只是电机的结构不一样。接触器还都有,都有风行连接,还都是并到焦虑接触器下边。 他这六根线是往电机上接,都有项序的,高低速那个也有项序,等一下看项序接的对不对啊。新的热计电器买回来了,我换上他买的型号都是一样的, 线都重新压好了,这是往电机走的六根线,去看看电机是怎么接的线。爬上 平台,这个风机上标着低速是六点二千瓦,高速运行是十八点五千瓦, 低速功率小,高速功率大,六根线上面三根,下面三根。就是看刚才书上那种接法,就是不知道像序对不对,转的方向对不对。这边确定接线没问题,合上闸送电。 还会不会一吸喝就喷。先测一下电压吧,看看电压正不正常。三相电电压 三百八十伏电压正常,如果电压不正常,电机就会缺陷。那头接好了可以开机喷不喷?闷喷。吸和正常 高速运行, 两个接触器同时集合运行,正常 低速运行。下面这个电机线红和绿倒了一下,刚才低速运行电机反转,现在都运行正常。 那这样问题就解决了。感谢您的观看,多多指点。


常速间距出的六根线都是相通的。接下注,下面三个出现组织是相同的,上面三个的组织也是相同的,上下测量组织有些变化,但三项都是平衡的。 大家好,我红红电器,有朋友问商宿电机的好坏,还不会测量,我用这台四 g 两机的商速电机详细的给说一下。四 g 两机是商宿里面最简单的一个六版为一组,跨距是一至十一,双层装线 接线很简单,相邻的两项头尾一并是四级,空两项出一个头。拆建机的时候就要注意四级在接线住的哪个方向出现,最好跟原来的方向一致, 自己接完了再接两集,两集就是铜像头尾合并出一条线, 用外用表测量组织,上端三项平行,下端也是平行的。上下测量时用一个表笔打一个端, 另一只表笔测对面三个端有两端组织是相同的,一端有些不同,但三项里面不同的这一项组织都是相同的,测完后一定要测一下对计。听明白了吗?听明白了就点赞收藏加关注!

双速电机的接线低速用三角形接法,在 uev 一 we 上接上三根火线。高速的时候是双星型接法,高速的功率也会变大哦。

双速电击的接法。嗯, 会学会学会。我也不发现这个事。咋了?我还没学好呢。在下一步点,在地铁上个线也能转?别骗人了,我走走,我们谈一下吧。呃,给个牵个线吗?嗯,牵个线, 娟子们。嗯,你咋发现呢?我刚刚试了下,就发现了有两个傻子把眼睛睁大一点看。 只是双速电减,他有两种速度,你这个减法是他的低速把这个高速咋减?高速减法是这个由减以二为减为二 wg w 二,然后把这个用业为业 打不落叶这三个点结在一起,这就是他的高速揭发。我们在旁边看一下,看是不是比刚才尖的快,下一次把眼睛睁大一点,哈哈哈哈。

双速电机的接线,低速的时候是三角形接法,在 uev 一 w 接上三根火线,而像这样短接在一起,这时候是高速,高速的时候是双星行接法,高速的功率也会增大。

有个云南的电工网友表示,他那边机床上使用的两个双数电机的控制开关出现了接线混乱,没办法完成接线,那他就发了两个这个全新的组合开关过来,让我给他接线, 就是我把开关的线路接好之后,桌上标志序号他拿回去,只需在他机床上找到对应的线路,把它接好就可以了。那通过沟通发现他这个电机其实是一个四八级的这个电机控制而已, 四级的时候是一个两路星星,八级的时候是一个单路三角,那接这个开关就非常犯一个误区,其实他三角是不需要通过这个开关去完成转换的, 只需两路心形的时候完成一个新点的转变就可以了,而且这种开关也没有涉及到什么新三角 启动的问题,不要把问题想的太复杂了。那现在就大家来看一下具体接线方式,记得关注点赞评论。接这个组合开关的第一步呢,就是连接新点的这个短路点, 因为这个开关是不带先点短路的,需要自己动手连接。 第二步呢是电源输入的触点,也是需要短接跳线的,这这边的三个都是三百八电源输入,上面这一排跟下面这一排都是需要短接的。 现在这个开关的新点已经有了,输入电源的位置也已经有 走了。那现在下一步就是接电机的线路,那通过这个电机的接线可以看到快速的时候是一个新点短路状态的,那就是首先找到这个开关 哪边是快速哪边是慢速,他快速的时候这边输出是一个新点短接的,他通过万能表检查一下,先打到左边, 再测一下这边三个位,那打到左边的时候,万能表检测到这个所有的这个触点都是没有短接的状态,那已经排出了这边是快速, 那就证明他一定是一个慢速的,那现在打到右边 这三个位置是短接状态,证明这个就是一个新点,那按照电机的这个接线, u e v e w e, 就接在这个三个位置, 那已经接好了快速的新点,那就是要找到这个输入电源端的这个 w 二 u 二 v 二是快速时候的给它输入到电机的电源, 他通过万能表再检查一下,那已经知道了这三个位置是给他输入的电源。找到开关输出的电源端,现在这下面是导通的 i major, 这排快速的时候是跟电源导通的,那证明这里就是直接输入到电机的这个 u 二 v 二 w 二, 这六根线输入到电机的线路已经接好了,这是一个快速的线路,这边就是快速了,右边是快速, 他现在就在想一下,有一个慢速,慢速的时候是直接 u e v e w, 直接给他输入电源 w 二 u 二 v, 而是断开的状态,那可以看到这边是 u e v e w e, 直接给他输入电源,那么打把它打过来,打到慢速的时候,这个开关的 输出电源是在哪三个位置?这边是输入码,如果他输出的,那肯定是跟他是导通的,这一排也不导通, 变成了上面这一排导通输出,证明这个位置就是输出的电源, 那就直接把这个输出的这个电源短接到这个 u e v e w e 这个就是快慢速电机的一个接线方式的,那现在再检验一下这个开关有没有被接短路, 现在打到的是一个慢速,打的快速,不管是 快速还是慢速,在没有连接电机的情况下,这个位置是不可能出现有短接的情况,如果有短接证明你就一定接错了。好了,这个就是双速开关的接线过程,看完记得关注、点赞、评论。

双速电机的接线,低速的时候是三角形接法,在于一运一 w 一上接上三根火线,而像这样短接在一起,这时候是高速。高速的时候是双轻型接法,高速的功率也会增大。
