松下 a 六脉冲型四伏驱动器分类，零的参数介绍，零点一一号参数，电机每旋转一圈输出的脉冲数， 个人参数设置为两千五，这里是四倍频处理前的值。四倍频处理后，实际技术会是乘以四，根据实际需要更改成自己需要的值就可以。参数改好之后进行参数的传送。一 ep 保存，驱动器断电重启。学会的点个赞。

学四伏电机最麻烦的是看说明书，每一款的说明书都不一样，每一款的四伏电机接线也不一样，点赞数量可以支持我兄弟们，让你连说明书都不用看，直接抄作业，要让松下 a 六的四伏电机转起来。首先第一步是接线，接线的重点在于插式插口的接线， 这些是针脚号，七号针脚、一号针脚、二号针脚等等。第二步设计参数，需要注意的是 p 幺零八这一个转一圈的脉冲数，如果设计了任何数据，那脉冲的计算跟部件链接是一样的， 如果设计为零，就要注意设计电子齿轮笔了。第三步就是 plc 的参数配置，这个是无忧的 plc 的参数设计，大家照着抄下来就行，这个两千是赚一千的脉冲数， 编程的时候你要记得这样子设计，放两千的脉冲电机只会转一圈。第四步是 plc 的编程， m 五十是正转， m 五十二是反转。我们下次可以讲讲西门子是怎么写的。

大家好，今天讲讲松下四伏的参数设置。松下四伏参数啊，一共有二百多个，但一般的控制场合啊，只要需要掌握少数几个就可以，在生产中啊，松下四伏啊主要用定位控制，现在讲解几个主要的参数设置。 首先点一下 s， 然后再点一下 ms， 是设置 m， 是这个菜单，然后再按上下键调到零零三，零零三呢是电机的刚性，刚性越大，马力越大，一般都调到十一到十五之间， 然后呢下一个下一个参数是零零六。脉冲即兴，也就是间隙的正反转，这里一般都是改成零或是改成一，不是正转，反正就是反转，零是正转，一是反转，然后这样改就行。 下一个呢是我们就改一下这个零零七，这个零零七呢是控制脉冲输入方式，一般呢我们设为三三呢就是脉冲和方向输出， 然后呢下一个是我们要改一下这个零零八零零八是脉冲细分，就是电机啊，每旋转一圈需要的指令脉冲，这个根据这个这个四伏与这个 plc 控制，然后合理的调配。 然后呢下一个呢这个我们改一下这个四零五，这个四零五啊是这个四伏电机内部势能，然后 这个参数呢改为八六幺八八三，这是那个内部使用的一个参数，改完之后呢，这个四部系统啊，基本上就改完了，其他的 算出来基本上可以不用动。最后啊然后再保存设置，按一下 m， 然后按一下 s， 然后按向上键，然后直到出现这个这个字母就完成了。

按一下 s， 看按一下 s， 再按一下 m， 找到三号参数，然后再按一下 s， 里面是十三，我们到时候要把它设成十四，现场呢要设成十四或者十五，上完之后呢？按上下是按上下，可以 射程十三，按上下调整十三或者十五，然后再按 s， 然后再按长按，然后再按 m 长按，然后再按 ss 长按，然后再按向上箭头保存完成，保存完成之后呢？血肉完成之后要断电一下， 看一下刚才我们设置的找按 s， 然后按 m， 找到像向上键，找到三号参数，十五这边刚才设置成功的，然后。

呃，各位朋友大家好，今天给大家介绍一下我们松下米纳斯 a 六系列的脉冲四伏，主要讲解脉冲四伏驱动器的功能区分，驱动器上的各个接口定义以及他们包含的功能。所有的内容呢，在前一讲中提到的样本里呢均可查看。 那么首先呢对 a 六 s 驱动器的功能进行一个简单的介绍，我们打开说明书，翻到第十四页来看一看这个驱动器的通用规格说明。 我们先看 a 六 ss 的这样一个多功能性，也称为全功能性，他是功能最多，支持类型最丰富的这样一个驱动器。 首先看电源规格，我们 a 到 d 型的这样一个驱动器，它是支持单三项的这样一个输入规格，但是一到 h 型是支持只支持三项的这样一个输入电源规格。 我们的控制电源活动呢，全都是单向的这样一个输入电源规格，他们的电压呢，请参考上面的这个表格。 我们吹风机的使用环境温度啊，大家浏览一下，如果你温度过低或者过高的话，是我们是不能保证这个吹风机的稳定性的， 我们的控制方式呢是 igbt 的 pwm 正弦拨驱动方式，编码器的反馈呢是二十三比特，也是八百多万的这样一个分辨率，下面呢也做了一下说明。 我们的电机呢，这个驱动那个编码器呢？前面有说过，全都是绝对是单圈的，所以说你如果是使用增量式系统的话，就不需要加电池，你如果需要进行一圈以外的这个位置数位置信息记录的话，我们就是通过 外加电池的方式进行这样一个多圈数据的这样一个记录，我们呢也支持第二路的这样一个外部位于传感器，也叫做刮痧齿的这样一个信号输入， 我们支持的信号方式呢有 ab 项的这样一个插动信号型，插动输入也支持呢这个插线通讯的形式， 创新。通讯的形式呢，大家在选择的时候呢，一定要跟光山池的厂家去进行沟通，看看他的这个通讯方式能否与我们松下去建立通讯，否则的话就是说你如果无法通讯的话，买回来也是不能用的。 我们的 l 连接器有十路的 l 输入，六路的 l 输出，我们的模拟量输入信号有三路模拟量输出有两路有两路的这样一个脉冲输入，以及四路的脉冲输 出，至于他们的详细规格，大家去参看参考一下表格。 通讯功能的话，我们所有的驱动器呢都是有一个 usb 接头的， mini usb 可以通过这个 mini usb 呢和我们的电脑去进行连接，进行参数的调整与那个状态监视。然后 sf 型的话，他还有那个 modelbox 通讯，支持 rs232 和 s485 这边的安全功能，下面一个安全功能，安全功能就是指的这个 stu 的安全转距功能，这个是只有 sf 的全功能性驱动器，就是 f 后置的这个驱动器才具有的。 然后我们的前面版有五个按键以及六个 led 这样一个数码管显示， 然后再生电阻，我们的 a 型、 b 型、 g 型和 h 型是无内置再生电阻的，他是只能通过外，只能通过外置的方式去增加。然后我们的 c 型到 f 型呢，他是内置再生电阻，但是这个功率呢，可能 这只是比较小，如果大家发现出现这个不够用的情况下的话，也可以通过外置的方式去换用功率更大的这样一个再生电阻。 然后这个紧急的动态制动器，我们的 a 型到机型呢，是内置这个动态制动器的，但是 a 型没有需要我们再另行另外购置去进行安装 啊。 sf 型呢，作为一个全功能性的驱动器，它的控制模式呢是最丰富的，除了我们单一的像位置控制模式，速度控制模式和转距控制 以外，我们还支持位置速度、位置转距和速度转距的这样一个切换控制方式。 另外呢，通过在外部外加光闪池的话，我们还可以支持这样一个全闭环控制。这边的话对我们这个 l 的输入输出信号做一下说明，以及他的这样一个各个控制模式的一些功能介绍， 这个大家就先自行浏览一下，这边先不做详细的展开，后面我们会对每一个控制模式去进行详细的介绍，届时再为大家一一详解。 以及最后我们有个共同功能，就是他的一些，包括他的遵义调整，他的一些报警信息的这样一个返回方式，这个是所有的驱动器都是通用的。好，我们下面看一下 s e 型的这样一个位置控制， 以及 sg 的 s 四八五的这样一个儿和 s 四二， s 二三二的这样一个通用通讯型的这样一个驱动器规格，他们的电源都是一样的，使用环境也是一样的，编码器反馈等各路信息也都是一样的， 那和我们上面的 sf 型的驱动器的不同呢？有什么地方呢？首先呢我们 se 型和 sg 型它是不具备模拟量的这样一个输入输出信号的这样一个 io 连接器， 但是我们的脉冲同样是由两路脉冲输入，四路脉冲输出，和上面的 sf 型是一样的。 关于通讯功能，我们的 usb 呢，是所有的驱动器都具有的，但是摩托帕斯通讯只有 sg 和 sf 型才具有，所以 我的马斯通讯不适用于 a 六 se 系列，前面版也是一样的，这边的话跟大家做一个说明， 我们的五七万以上的大功率电机，也就是对应的我们驱动器的型号呢，外观型号就是 g 型和 s 矩型这两款驱动器呢， 目前只有这个 sf 的全功能性。 se 型和 sg 型的话目前还没有进行发布，所以我们看到这边的再生电阻和动态制动器，我们直到 s 型。 然后我们上面说了这个 se 型和 sg 型的话，它是没有模拟量的输入输出，所以它做不了这个模拟量的转距控制和速度控制。但是呢我们有一个内部速度控制模式，内部速度控制模式呢，给大家做一个简单的介绍， 就是说我们可以事先在驱动器的参数当中可以设定好那个八个的内部速度，然后通过外部的这样一个 l 的输入信号去进行这个八速的切换， 这个呢只能运作出我们所设定好的这样一个速度去进行运行，而不能像模拟量那样进行无极的食指的一个速度变换。 然后剩下的一个共同功能，关于这个自动作业调整和这个报警信息的反馈，还有反馈卖出的一个算命功能，这个也是所有的驱动器都具备的。本讲内容到此为止，感谢大家的收看，点关注不迷路，我们下期再见。

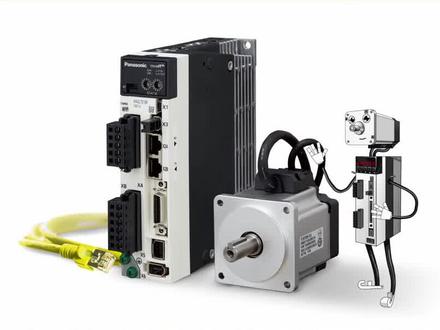

为了更方便用户使用松下次服本次推出的教学视频 主要讲解赐福调试软件 panaturn， 通过 panaturn 能够让我们更加便利的使用松下赐福产品洗功能包括参数调节、 输入输出的监视报警、履历的显示及清除增益调整。 波形图的显示是运行 panna turn 可在 windows 时以及 windows 八点一上运行，具体运行条件如表所示。 还未下载 panaton 的同学可以通过此二维码进行下载。在使用 panatan 之前， 需要我们使用 mini b 线了连接驱动器的 dx e 接口以及电脑，此时驱动器的信息会被 panatorm 自动识别，点击 ok 即可完成连接。首先是参数功能的介绍，我们看到参数画面的工具栏 注视，可谓参数文件添加说明。保存是指将当前参数打包为文件保存。读取，即从保存的文件中读取参数。 解，手指从驱动器读取参数设定值传送，表示将当前参数设定值传送到驱动器。打印，可用于将参数打印为纸质资料， 退出就是退出当前画面。 eap 纸，将参数写入驱动器的纸毒存储器中，点击 ok， 写入完成。 请注意，修改驱动器参数后，若不写入 eep， 驱动器断电后参数会恢复初始值。点击画面可用于截图比较和比较正在编辑的参数以及保存的参数文件。初始化，可将驱动器的参数初始化。 二缸十六禁制为二禁制，十六禁制的计算器设定参数时可方便用户使用。需要修改参数时，我们选择需要的参数。本次以五点零四修改为领取例子， 首先选中分类五，找到对应的编号，点击设定值，修改数值后点击设定值变更，再点击 eap， 点击 ok， 确认写入即可。白色填充的参数为一般参数，修 覆盖后立即生效。黄色填充的参数为从起后生效的参数，此时需要重新接通驱动器电源。监视器功能，可监视驱动器的 io、 编码器模拟输入、报警等信息。我们可以看到监视器模式的工具栏， 左上角可以选择监视器模式的通信频率。保存，可输出并保存日制文件，需要查看日制时，可通过快退播放快进停止进行操作。解说，在有疑问时可查看帮助文件画面可用于截图并保存。 接下来让我们看到界面正上方是驱动器的型号与序列号。左上角为输入状态的监测，可手动选择物理输入以及 记输入。物理输入中粉色代表未输入，红色代表输入中。逻辑输入中粉色代表未生效，红色代表已生效。左下角为模拟电压输入的监视， 中间靠上部分用于监视电击的状态，正中间部分为驱动器收到的指令脉冲、编码器脉冲和光山齿脉冲。 点击重设总和，可将数值全部清零。可用于检测是否因噪音影响导致丢脉冲或多脉冲的情况。中间靠下部分显示驱动起当前的警报和警告， 出现报警或警告时，可通过清除警告按钮来清除。右上方为输出信号的监视，在物理输出下，粉色显示未输出， 红色显示已输出。切换至逻辑输出，粉色显示卫生效，红色显示已生效。在物理输出下可勾选相应的信号，点击强制输出，让信号输出。 右下角显示编码器以及外部光三尺的信息。点击清除多圈数据，可将编码器的多圈数据清零。最下方可用于监视 io 信号的状态。 接下来是警报功能的介绍，当次服驱动器前面板出现闪烁或报警编号时，可通过警报功能查询原因以及解决办法，还可以查询以往的报警履历。 在工具栏中，第一个清除功能可用于清除当前报警和警告。第二个清除功能 可用于清除报警履历。接下来是波行曲线功能，波行曲线功能可以把电击运动时的各种信息以波形图的方式记录下来。 首先看到工具栏，点击测定，开始测定即可显示波形图。读取及读取所保存的波形曲线。保存即保存当前的波形曲线。注视可为波形曲线添加注视。打印，可将当前波形图打印出来， 复制时把当前的波行复制为参考波行，后续可将参考波行在波行图中显现。删除即删除刚才所复制的参考波行。退出就是退出当前画面，停止是停止测定。绘制波形图画面可将当前 画面截图保存。设定是把下方的测定条件发送给驱动器。第一个获取可取得驱动器设定的测定条件显示出来。第二个获取是从驱动器中取得测定结果。测定条件显示出来， 中间区域为波形图显示区，被绿滑块可调节图像的大小位置，滑块可调整图像的位置。第一个标签是测量项目 左侧统一设定选项，可以快速的选择测量设定，也可以自定义测量项目并登录， 另外按下默认后可删除已登录的设定。双击测定项目可更改需要测量的项目。测量时请注意信号长度有所限制。中间部分用于设 设定触发的条件。采样周期可通过此处进行设定，因采样点数是固定的，为此采样周期越长，则测量时间越长。第二个标签是纵轴，横轴标签，用于设定纵轴的操作对象。 第三个标签是指针标签，勾选显示指针后，可通过鼠标左键和右键分别控制移动两个指针。第四个标签是格式标签， 可设定曲线是否显示曲线的颜色及粗细，使运行功能可用于在无尚位控制器的情况下使电机旋转。界面的上方是试运行的速度设定， 中间是保护功能的参数设定。在试运行过程中，若出现过载或过速度等 报警，很有可能是保护的设定值过小，这时需要取消自动设定。通过手动设定合适的数值是运行的。第一步，需要开启四幅驶能。 第二步，观察电机的位置，点击正合附，让电机在可动范围内运行，确保不出现撞击的情况。 第三步，点击试运转，进入进行正式的试运转，使运转动作支持抓动作、回零动作以及 step 动作。 相应的速度、移动量、等待时间以及加减速时间可通过第一个表格进行设定。相应的保护功能设定可通过第二个表格进行设定。照个功能，点击正或负的按钮，点击会根据相应的方向进行旋转，松开 后旋转停止，点击连续招控后再点击正或负，点击会移动至可动作范围的边缘。回零功能，点击 zer 后点击将返回位进行试运转前原始的位置。 step 功能，点击正货付后点击将根据方向移动所设定的移动量。勾选连续 step 后点击将来回移动所设定的移动量。 关于增益调整，我们建议使用适合增益功能。第一步需要设定是否使用二自由度位置控制，二自由度位置控制模式可分别设定指令响应以及外部干扰响应， 如设备从得五升级到 a 六，考虑到兼容性，建议使用标准模式。首先是二自由度位置控制模式 的使用说明，选择二自由度位置模式，此时驱动器会自动将参数六点四七改为九，请点击 ok， 然后重启驱动器， 如有保存的调试结果可以直接读取。这里我们先点击启动核实增益，点击完成。搜索方式选择全搜索 模式可根据响应性的需求进行选择，有响应性优先、稳定性优先以及平衡型机构。根据设备的钢性进行选择。使用连轴器等。连接时选择高钢性，使用丝感等，连接时选择中钢性， 使用皮带等，传动时选择低钢性。定位完成服务用于设定定位精度设定为时的情况下，位置偏 插正负为十个指令脉冲时认定为定位完成。如负载变动较大时，还可开启负载变动意志控制的自动设定。点击下一步，点击 serve on。 通过政府来设定电机的可动范围，设定完成后点击 start， 开始测定电机的负载特性，等待电机测定完成后按确定点击下一步，点击 start， 将会自动设定最适合的刚性。 测试完成后点击确定，点击下一步。选择内部指令或外部指令来驱动电机，使用内部指令时，属性可通过此处进行设定。 设定完成后点击 start， 开始测量指令响应。测量完成后点击确定，进行下一步。 在数组增益设定中，根据需求选择后点击完成。可以将测试的结果导出成文件并保存，保存完成后退出适合增益，将变更后的参数写入一一 prom， 点击 ok 即可。 接下来是标准位置控制的使用说明，选择标准位置控制，点击下一步，此时驱动器会自动将参数六点四七改为八，请点击 ok， 然后重启驱动器。第一步我们要设定调整的目标定位完成范围，整定时间，目标值是否容许定位完成输出的分割是否容许过冲， 点击下一步。通过尚未控制器或试运转功能时，点击旋转，等待适合增益准备完 完成后点击下一步，点击执行适合增益，等待结果测定。 测定完成后点击确定，点击下一步，进入下一画面，选择最适合的设定后点击完成。然后将刚性和模式发送到驱动器点击式并结束画面。将变更后的参数写入一一 prom， 点击 ok 即可。 以上就是本节视频的全部内容了，获取更多帮助请关注松下电器机电微信公众号，感谢观看 panasonic industry。

松下脉冲师傅在位置模式或速度模式下需要对转距进行一个限制的时候，我们可以通过参数进行一个转距的限制。 比如说我们在运动中和停止中，我们需要限制一个统一的转距的时候，我们就对参数 pr 零点一三进行设置即可。 那么如果我们在运动中和停止中需要两个转距的时候，我们需要进行转距的切换，切换转距的话是需要设置 pr 五点二一这个参数， pr 五点二一主要是进行一个转距切换的一个条件的设置，当知道这个条件后，我们还需要设置 pr 五点二二第二，转距限制， 这样我们就可以通过条件来进行运动中和停止中两个转速的切换，大家知道了吗？

大家好，今天给大家介绍一下松下一侧开始型四伏驱动器初次使用的注意事项。首先我们要提供一个 esi 文件来让上位机正常识别并与驱动器进行通讯。 第二点，我们需要注意正负先位有没有接到驱动器，如果我没有接的话，我们需要把四伏驱动器内部的正负先位由长臂改成长开。 第三点，点击多少个脉冲转一圈。这个参数是要通过对象编辑器里面的六零九二 h 杠零一 h 设定，而不是我们常规的 pr 零零八号参数。最后一点， 四伏第一次动作需要把四伏到控制模式六零六零 h 进行更改，不然四伏汇报八十八点一控制模式异常。关注我，带你了解更多工控小知识！

接下来的课程我们将介绍米娜斯 a 六系列的速度控制模式。在正式开始学习速度模式之前，我们需要了解松下 a 六次辅内部速度控制和外部速度控制 两种控制模式，位置控制型、通用通信型以及多功能型都可以使用内部速度控制，而外部速度控制仅多功能型可以使用。 根据速度控制概要图，我们可以知道外部控制时尚未控制器将模拟速度指令发送给驱动器，而内部速度是根据次服驱动器设定的内部速度 来进行控制。那么该如何使用内部速度呢？首先，我们需要将参数零点零幺设定为一及速度控制模式，然后将参数三点零零设定为一、二或者三，将速度指令的输入改为内部速度， 最大可通过参数三点零四至三点十一设定八个内部速度指令，当速度指令为正直时，点击朝正方向旋转，辅之时反转。 此外，速度切换时的加减速时间可以通过参数三点十二和三点十三进行设定，计算的公式如下， 如还需要使用指令缓入缓出，还可以使用参数三点十四以加减速拐点为中心设定 s 型指令的宽度。设定时，请确保二分之 t a 和二分之 t d 大于 ts。 通过让三十三号、三十号、二十八号银角来选择需要使用的内部速度指令。例如，想让电机以第一速度旋转时， 需要让三十三号和三十号银角处于悬空状态，需要选择第二速时让三十三号银角与康复连接 三十号银角保持断开，这样就可以简单的进行内部速度控制了。对于外部速度控制，前面我们了解过， 只有 a 六多功能型支持外部速度模拟指令输入。通过控制器将政府十伏的模拟速度指令发送给次服，就可以控制电机以一定的速度进行旋转。参数设定方面，我们需要确认参数零点零幺， 控制模式设定值十一，即速度控制模式。参数三点零零的设定值为零，即模拟指令输入与内部速度相同。参数三点十二至三点十四可以使指令变得更加平滑，但速度还在驱动器外部构成时， 请勿使用该功能。通过参数三点零二设定一幅电压对应的旋转速度，假设三点零二的设定值为五百，想让电机以三千转每分的速度往正方向旋转时， 则输入六伏电压，想要电击反转时，则输入负六伏即可。当控制器只能输出正电压时，可以通过 vc 三眼角的按 off 设定指令的正负方向。此时需要将参数三点零一设 设定为一，并将任意输入银角的定义改为 vcc。 本教程以二十七号银角为例子，此时需要将参数四点零三的设定值改为四六零八。最后是注意事项， 不管是内部速度控制还是外部速度控制，在正式动作之前请务必设定转举最大值。 在出厂设定的情况下，可以通过参数零点十三进行转举限制，需要更改转举限制的规定方式时，还可以修改参数五点二十一。 至此，本节内容就介绍完了，获取更多帮助，请关注松下电器机电微信公众号，感谢观看 panasonic industry。

然后点 n， 然后点上键，打到 p ar 零零八，然后下特，然后把那个麦长设为幺二五零零， 然后下特，然后再点 n， 然后再下特，然后按上键，等到他全部变成一杠，好，设置完成，然后断电。 接下来认证一下有没有色号， 幺四 p a 二零零八幺二五零零，好。

很多人买到松下四伏，不知道怎么测试好坏，今天来教大家怎么操作。

先按一下 s， 然后按 f， 按到 pr 零零零，然后 pr 零零零四，是方向的按，按下 s， 然后可以在镜头上跟下切换零跟一， 然后一设定好了，然后长按 m s， 然后返回，然后按到七，按上镜头，按到七 七二 s， 然后是三，默认应该是一的，然后设设置成三，然后按 s， 长按，然后设置好之后，然后在镜头按上按到 pr 零零零八，然后按 s， 然后设置成 一千，默认是一万的，然后这是镜头是往右，你这搞一个 没射过的拍不好吗？这个之前是你射过我的，没事没事没事没事，不用拍好，按 s， 嗯，返回，然后在镜头这个镜头往右搞到第三位，然后往上二到五， 然后再进四零五啊老四，然后镜头往左好跑到第一位，然后搞到第五，往上按一二三四四百零五，四百零五，好哎，压三组， 然后设置成三三三幺八八幺，然后这两位是为八六，总共是八六幺八八三八六幺八八三，然后长按 s 返回， 然后再按 m， 再再按 m， 再按按一个 m， 就可以按 s 了，你按动不动你再按，这样按到这个对，走到这个就行了，再按 s 了， 然后镜头上镜头一直按着，等他跳完，好，这就好，对对对，保存，然后然后现在这个断电了，好，结束。

哈喽，大家好，今天来看一下松下 a 五四伏如何设置这个上电自动使能的一个方法。那我们打开这个参数， 好，把这个参数调到这个 p 四零五 啊，按 set 键进来，把这个第一位设为幺三个八三幺八八八三， 好，按这个左键头 看这个高位，高位的话是八六啊。那么这个设置完之后需要进行一个保存， 保存完之后呢？退出重新上电，那么这个电机现在就是一个死人的状态，他已经拧不动了。

为了更方便用户使用，松下次服本次推出的教学视频主要介绍的是次服的基本接线画面为驱动器出厂的配置。 x 一口是通过 mini b 线来与电脑连接，可以通过此端口连接电脑，通过 panner turn 调试软件调整次负参数等。 接下来介绍的是 x 二口。 x 二口为串型通信连接口，支持 r s 二三二和 r s 四八五两种通信功能， 可连接上位或电脑。 x 三口用于连接安全设备，在不使用安全设备时，需要将附带的安全连接器安装好， 否则 sto 功能会生效。此时前面版显示为 st， 次服无法正常运转。 x 四口是最复杂写最重要的插口，他有五十个银角。 x 口用于连接上位控制器的 io 脉冲输出或输入 积矮低或低矮。模块显蓝灯。选购部件可参考说明书。 x 五口和 x 六口都是作为反馈使用。 x 五口用于外接光闪齿，实现全闭环控制。 x 六口用于连接次复电机自带的编码器，考虑到噪音的影响，编码器线栏推荐使用松下认证的线栏，不建议自行接线。 xa 口接电源，依次需要连接断路器、噪音滤播器、电磁接触器、电抗器。本次展示的是使用三项电源时的连接方法， 使用单向电源时，请将电源连接至 l 一、 l 三、 l 二请悬空。 xb 口用于连接电机的动力线，有必要时可连接外置再生电阻。 但需要注意的是，加外置再生电阻的话， c 到 f 型需要拆除二 b 跟 b 之间的短接线。 当点击附带制动器时，还需要对制动器进行连接。接下来我们就保持制动器接线进行减药说明。外观是 我们可以简单的识别电机是否附带制动器，有制动器的电机附带了制动器连接器，同时电机的长度也会相对较长。 除此以外，我们还可以通过电机型号的第十位以及第十一位识别电机是否附带制动器。 现在画面显示的是我们的电机制动器接线原理图，从原理图中我们不难发现，除了电机和驱动器以外，我们还需要准备继电器、二十四伏直流电源、两个 紧急停止开关、浪涌吸收器、保险丝二极管。当次服驶能开启时，继电器线圈得电吸附显铁。此时继电器触点 闭合，制动器线圈得电，制动状态解除， 制动器两端串联接入紧急长臂开关，继电器触点制动器电源，同时在电机制动器两侧并连浪涌吸收器和保险丝驱动器 x 口。十一号银角串联接入继电器线圈、 二十四伏电源以及十号银角。为防止继电器线圈产生的灌流损坏，驱动器，还需在十号银角和十一号银角之间并连一个二极管。 请注意两个直流电源需隔离，请勿共地，否则可能会损坏驱动器。本次介绍的仅为最低 限度的接线，获取更多帮助请关注松下电器机电微信公众号，感谢观看 panasonic industry。

好，大家好，今天我们讲一下这个松下四伏啊，我们线接好之后呢，我们用调试软件啊，去调试一下这个四伏。好，现在我们打开这个松下四伏调试软件啊， 把这个数据线先插上，我们更新一下，我们选择一下啊，点击， ok， 俺们点击参数啊，呃，从这个驱动器读取啊，点击一下 啊，现在呢他是选择的是位置控制啊，我们首先呢先促使化一下啊，点击一下这个促使化啊，点击 下所有参数啊，说实话一下 啊，然后我们断电重启一下。 好，然后呢我们点击试运行 啊，测试一下这个师傅 啊，师傅，启动 啊，轻松报警啊。是啊，启动一下 啊，这个是顺时针啊，远离电机啊，我们速度可以调快一点啊，我们调成一百八啊，每秒 秒钟三圈啊 啊，反转啊 啊，可以啊，然后我们点击啊试运行啊，先回一下，我们出示点， 俺们走个一万个螨虫啊啊，这个是连续正啊，连续负啊，这个是点动啊 啊，这个是走一万个螨虫啊， 咱们可以这里改一下啊，移动量我们改成五万啊 啊，可以啊。

松下四伏使用全闭环功能时要修改的参数，首先把零点零一号参数改为六全闭环模式，三点二三号参数，根据 实际工商池类型选择 ab 项或者串行通信，三点二五号参数设置成电机旋转一圈工商池反馈的脉冲数，最后通过零点零九号参数和零点一零号参数的比值 设置电子齿轮笔，当笔直设置一比一的时候，尚未发一个脉冲信号，电机移动一个共产尺分辨率的距离学会的点个。

当驱动器上电以后，驱动器面板显示二零，此时我们按 s 键，面板显示 d 零幺五 pb， 再按 m 键切换至参数页面，此刻我们将面板调整至我们所需更改的参数，这里我们以参数五点三幺为例， 按 s 键进入参数页面，我们将驱动器参数设定为三长按 s 键，驱动器面板返回至 pr 五三幺页面，此刻按 m 键显示 e 杠 s et， 再按 s 键进入 evp， 当面板显示 resit 或者非历史的时候，我们参数设定就已经完成了，此时将驱动器断电，重启参数计生效。关注我。

老铁们好，我是东莞工会人，今天我们讲一下圈脉冲啊，这个啊概念非常重要啊，在我们计算角度，计算我们的思感距离都会用得到这个圈脉冲，那什么是圈脉冲呢啊？很简单，我们的字面意思都可以去理解他啊， 就是我们的电机啊，四伏电机或者步击电机旋转一圈需要的脉冲数就是我们的全脉冲啊，那这个全脉冲怎么来的呢？啊？我们可以去设定他的全脉冲啊，步击电机，四伏电机都可以去设定他的全脉冲数，那如何去设定呢？我们先来看一下 步进电机的啊，设定全脉冲，我们这有个步进电机的驱动器，我们在驱动器上去设定我们的全脉冲速啊，好，假如我们要设定我们的啊一千个脉冲在这，对吧，我们用啊拨码开关去设定 啊，一千个脉冲我们对应的是五六七八这四个拨码开关啊，对应呢我们的啊， on， on， on， off， 也就是说五六七是 on 的状态啊，八号呢是 off 的状态。 好，我们可以看到我们这里有一个啊，五六七八，看到没有，五六七是打下来的啊，是 o 的状态，就是把它打下来，然后呢八号呢？呃，是拨上去的啊，拨上去呢是 off 的状态， 好像这样的个一个状态呢，就相当于选择了我们一千个脉冲啊，走一圈。好，那我们的四伏电机又如何去设定了呢？啊，我们来看一下四伏电机的设定啊，全脉冲呢有两种方式啊，一种是我们的 师傅的面板去设定，一种是我们的软件去设定啊，假如你要需要去设定一千个脉冲呢？你需要找到你的啊，那个脉冲数，那个参数，比如说我们这个啊，师傅，松下的啊， pr 零八啊，这个参数啊，你去设定 设定一千就可以了啊。在后面我们计算思感的距离，或者说你计算你旋转的角度都会用得到啊，这个圈脉冲。
