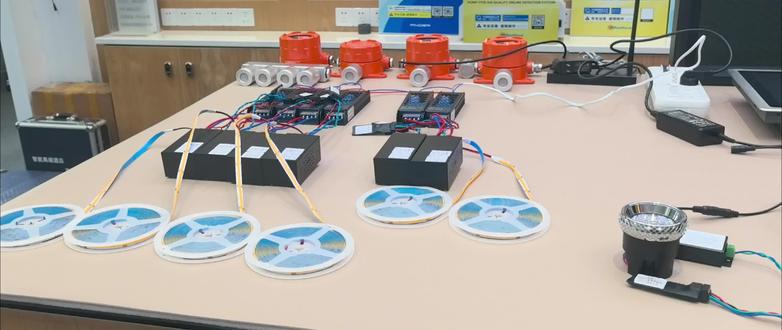

今天这个视频给大家分享一下摩根旋钮的一个调光方案，那我们这个用户呢，他只有摩根的一个有线旋钮，他其他什么 app 其他调光方式都不一样，只需要旋钮调光。 然后他呢现在已经安装好了，采用的是一个无限挪拉没洗的方案，我们给他调试好，他拿去直接安上就可以，线也是接好的， 那么现在给大家演示一下，他的客厅是那个二十米灯带。 ok， 我 们先点击就到最亮，然后我们旋转就慢慢变暗。啊，大家可以看到他现在已经慢慢变暗了， 实际现场眼睛感觉更明显。好，我们再来看我们右键餐厅，点击到最亮，然后旋转调光。 ok， 它采用的是高亮的 cob 灯带，我们再点击客厅把它关闭。 ok， 那 这套解决方案呢，就不依赖于任何智能系统，完全可以脱机运行，实现了旋钮的一个调光。

host 四与调光模块如何接线？接线前除了我们的 host 四和调光模块之外，还需要准备好电源适配器和调光灯驱动。 首先讲一下 host 四和调光模块的接线，可以看到我们 host 四背后有一个 485 接口，其中 a 加对应踢六模块的， d 加 b 减对应 d 减 g and d 对应 come。 我们按照这个顺序分别把三根线对应接一下，因为 com 口稍后还要和电源是配气连接，所以 host 四的这根地线暂时先不接。 电源是配气有正负两极，正极对应的是我们调光模块二十四伏的接口，副级对应的是调光模块的 com 口，我们把它和 host 的 自主基的地线一起接入 cum 口。 调光驱动这边 cct 表示调色温对应接调光模块的二号口， bri 则指亮度调节对应街调光模块的一号口 gnd 对应街调光模块的 gnd 接口。因为我们的色温和亮度调节接在了一号口和二号口，所以我们要给调光模块的一号口左侧供电， 然后我们把调光灯驱动的火线接入一号口的右侧 驱动的零线，我们这里并入了总线，然后我们把 host 背后的电源端口接通，这样我们全部的线就已经接好了， 然后我们通电看一下。首先在后四次上面添加调光灯设备，我们打开设置，点击调光设备，选择控制器类行为，包含双色灯的任意选项，然后点击保存 在主页管理这里添加双色灯到主页，然后就可以对灯光进行控制了。打开灯光 亮度调节，调节色温，这样我们的调光灯就已经完全接好了。

今天为大家带来邻里超深度调光驱动，接绿米零到十伏调光模块过程，调光模块给出两路零到十伏调光信号，这是我们的横压调光驱动，这是绿米的调光模块和灯带开始接线，首先我们连接灯带，依次连接正极冷光以及暖光。 连接模块的接地调光即调色，接着是电源端接地调光即调色， 输入端各接两百二十伏的火线和零线，接完后接通电源，等到灯带亮起就表示成功了。接下来进行调光演示，进入绿米 acrohom app， 打开灯带驱动，带有软启动功能设置，两秒内暖光缓缓亮起到最亮，让眼睛适应。亮度调至百分之五十，亮度调至百分之二十， 亮度调至百分之一。调光过程柔滑渐变无阶梯感，切换为冷光 亮度调至百分之五十， 亮度调至百分之一百。

零到十伏双摄温灯布线，首先灯一预留二宝手电源线， 灯二和灯三跟传统方式一样，预留电源线，灯一到灯二预留电源， 灯二到灯三预留电源，电源线不显完毕。接着雾三星信号线，灯一到灯二增加三星信号线， 灯二到灯三增加三级信号线，有多个灯的话以此类推。布线完毕， 调个毛块拨向一端口，开启色温功能。 出厂的时候，驱动电源灯具之后的线我们是接好的，我们需要解释，驱动电源到调控模块之中的线， 根据接线柱调口模块的负极接到驱动电源的负极，接地端口 跟着节奏 cw 正极接到启动电源等 cw 正极端口， w 正极接到 w 正极端口， 根据接线标注闭热音接线即可。 信号线解线完毕之后，接电源线的供电端口，切成电源的零线 n 接到调过膜坏的零线端口， n 上面 像这样的 l 西装店的 l 控制线接到调口毛盖的 l 一苏州专口， 接着给自动调口模块供电零线 n 火线 l 供电 登记对接头对上， 揭卸完美之后我们通电，通电的时候注意看调过膜坏了指示灯出租上电的指示灯进入慢爽状态，也是带主网状态，可以主网的状态， 此时我们通过密斯派的进行组网，密斯派的屏幕中间下滑，点击设置，点击添加设备， 搜索设备之后我们点击完成就可以了。我们控制一下屏幕，从右往左滑动，场景旁边有个设备，点击设备，点击射温灯， 左边进度条条明亮， 右边进入调调色温。

今天我们给大家分享的是 h a h k d 六零 s， 那 这一个 h a 的 加入呢？让我们的老模组展现了新的力量， 那这个模组呢？除了支持我们自定义协议， modbus 协议，还能在 h a 的 后台自发线，然后调用了 h a 后台的底层调光逻辑之后，现在的调光就会变得非常丝滑， 包括它的显示时间，色温亮度啊， rgb 啊，冷色亮度，暖色亮度啊，色温这些都是可以非常轻松的变化 啊，冷暖光的变化。而且我们的调光过渡曲线也是可以设置，只需要在我们的页面选择即可你的过渡时间。 另外大家可以看到我们所有的调光都是同步的，我们在 rgb 这里 改变了他的一个状态之后，我们同步远处的笔记本上面啊，也是跟着状态同步。 ok， 那 这个视频就给大家分享到这里。

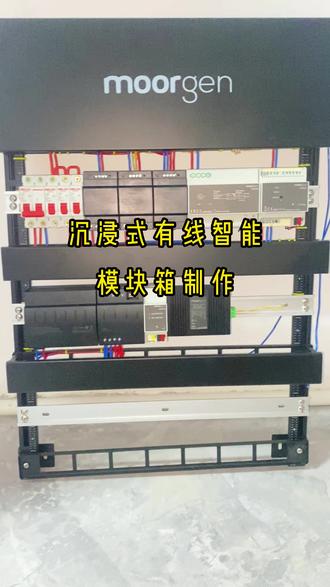

沉浸式有限智能模块箱制作，拆开李现架， 去掉挡板， 拿出模块，规划模块位置， 通开模块上李现架， 根据模块类型上端子 成品展示，下期展示连线细。

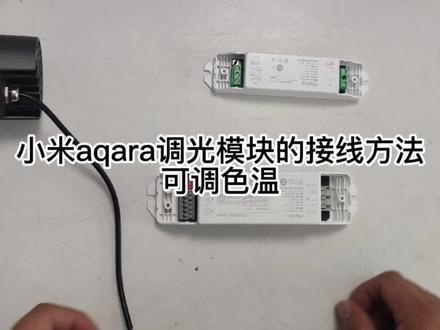

今天和大家讲一下快乐一调光模块连接可调色温的 射灯的连接方法。首先可调射灯的射灯啊后面是三根线的，普通的我们后面是两根线，这个是三根线， 我们先把啊先理一下东西，这个是那个双色温驱动器，这个是跟那个色灯连接的， 也就是给射灯带电源的， 这个是零杠十伏的快，那个零杠十伏的调控模块，我们现在把射灯和这个驱动模块 人，谢谢。 我们看一下这里啊 双三分驱动，这边是两百二进，两百二进以后他转化为低压，低压是这边输出的啊， 好玩都在这里有显示，可以自己调节，在这里可以调节， 可根据你的灯的功率啊，毫安速啊调节一二三四，根据这这一排来调节，那么 这边是两百二输入，这边是输出低压输出到那个射灯两百 连接一下， 这样我们就可以连接好了。 这里之前 我们给那个群里的人都说过的啊，就是说要留一条三星线，在你做真的家具调光的时候，就要留一条三星线，从每个筒灯汇成到一个铜灯处， 那么我们这个就模仿这三个这条三心线，这条三心线主要是连接这个双摄风驱动，跟这个零杠十伏之间进行并联，我们给他连接一下， 我们看一下这里 这三个一定要对应 对应的双色温驱动上面的这三个，我们把它连接一下， 那零杠师傅这边低压的这边我们就连好了，那我们再接两百二，这边电源这边 一条红的线，我们接火线接 l 过去了， 这个是蓝的，接 m 零线 gm l， 这个是双色温驱动器，也也要接电源的 ml 零线活性 这两条，这两条就是驱动的零线火线，这两条就是零杠十伏的零线火线，我们把它并抢零线拿过来， 这两条是墙内两百二的零线弧线啊，我们把三条 连线都并起来， 在筒灯处的接线的方法也是这么接的，我们给他通上电， 我们把这个调光模块连上手机后，就这样 缓开，按缓关，缓开，然后色温这里看一下，色温 这样明显起来， 看到色温有变化，黄的 白了一点， 超级白， 亮度的调节，亮度的调节， 亮度的差距， 这样才明显， 这样 亮度的条件， 色温的调节， 白光 黄瓜 还有很多模式，电影模式，休闲模式，还是有细微变化的，动态的模式， 这光源在这动态的变化 公平， 这就是那个可乐调光模块，射灯，调光模块连接可调速 测温射灯的连接方法，一个射灯，一个双射灯，驱动 在一个零杠师傅调个模块。

首先我们打开 g d 工程，这边房屋已经添加好了，然后我们点击修改设备地址，先确定模块是否能定位到啊，定位啊， 能定位到，然后而且灯也跟着一起亮灭，亮灭说明灯的通讯也是没问题的。那我们去改模块的地址，模块快速按十次，然后可以看到这个指示灯，指示灯这里是常亮的。 好，原地址输入零零，新地址，改一个十四，好，定位确定再定位，这地址已经改好了，然后驱动的话，我们也是需要改地址的，驱动这左边这边有一个一个 s e t 按键，我们需要拿到一个工具给它戳一下，先点定位 啊，能定位到啊，灯也亮了，然后我们找到位置要长按啊这个指示灯，指示灯这里有个白灯在闪烁，然后原地指零零， 新地址我改一个幺零确定，然后再点击定位啊，已经修改成功啊，这几个我已经改好了，因为我有十个灯，我要分成两路，我就再改这个，然后也一样同样的操作方式，点击定位 啊，定位成功也是一样的，长按 啊，指示灯闪烁，然后原地址零零改到二十 组的话，必须后面那个位就个位必须要带零，分成组的话就幺零组，二零组， 幺零组的话就从十开始到一 f， 二零的话就是二零开始到二 f， 然后我分好组了，这几个我已经分好了，然后点到设备管理 添加和批量操作，点击选择一个色灯，然后选色温灯， 客厅模块地址十四，然后通道的话我们是幺零组合，二零组嘛，幺零组的对应的通道是零幺二零组对应的通道是零二添加，可以直接控制的。 然后这一个二 g 界面目前是调调光、调色调不了的，需要上传本地数据，上传完之后二 g 界面就可以调光调色。
