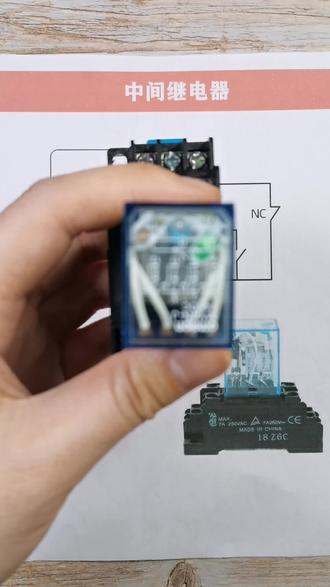

中间继电器一看就懂的接线方法,以卡肖像下为基准,左正右负中公共,也就是左边十四角为正极,右边十三角为负极。中间一排为公共端,上开顶臂率直流,也就是上端这一排是常开端,最顶端这排是常弊端。 指示灯绿色的为直流供电,交流中即无即兴,直流中即分正负,意思是交流中间继电器不分零火线,即兴直流的要分正负极,这是它不通电的状态。重点来了,注意看这三个位置,当十三和十四角通过外部信号控制线圈电源的通断时,公共端处点就会被电磁控制动作, 那么此时接在公共端地,电源就可以被控制通断了。中间继电器一般用在弱电控制、强电直流控制交流以及信号扩展的情况下,你学会了吗?


中间继电器红绿灯的区别?一般情况下,红色指示灯代表线圈是交流的,绿色指示灯代表线圈是直流的。在分不清楚的情况下, 我们可以看中间继电器的侧面标有两百二十伏, c 的指的是线圈电呀,为交流两百二十伏标注二十四伏, dc 是指直流二十四伏,学会了吗?


这是八个常用品牌的中间继电器,你觉得哪个品牌最好用?给他们做个排名吧!

我们前面的视频啊,对我们中间计算器以及我们接触器啊,他们的相同之处以及他们的不同之处啊,做了一个全面的 讲解哈。那么我们接触器啊,它可以完成我们自锁,也就是我们的起跑停的一个电路啊,那我们中间进电器,它能不能完成这么一个起跑停的电路呢?啊。我们这个视频一起来实操演示一下。 各位朋友大家好,我是大兵。我们这个视频啊,来接一下我们中医继电器啊,完成一个起跑停的一个字数啊,我们来看一下他能不能像我们接触器一样啊,可以完成这么一个功能啊。首先我们一样的啊,我们准备两个按钮啊, 启动好停止啊,还有就是我们的中音继电器,还有就是我们这个电源啊,我们就直接用二百二的中音继电器啊,我们来做这个 死潮好吧哈,好。那么我们先接电源啊,我们先把电路接出来啊,如果 ok 的时候我们再来会一下这个原理图啊,我们先这个两批的电源啊,我们先给他接一条线出来好吧哈,我们先接一条火线好吧。 好,我们先接一条火线。那么我们先要过停止是不是我们起跑停电路,我们先要过停止,停止,我们要接红色的触点啊。 那么我们停止出来该接什么啊?停止出来就需要接我们的一个启动对吧?啊,启动我们就要接绿色的触点啊。 好,我们这个就接这边停止按钮上面 好了。那我们的启动出来应该是接什么?应该启动线出来就给我们的这个机电器的线圈来供电啊。 那大家知道我们今天记得线圈是接哪两个角啊,十三角和十四角这个卡扣的这一边的十三角和十四角啊,这个要搞清楚,因为我们这边他也是一样的啊,如果你没搞清楚,接到这两个角就不对啊,要接这卡扣这一边这两个角啊。 好,那么我们先把这个开关啊,绿色触点这边出来,我们先给他接上接电器的线圈啊。好,我们再接 机电器的线圈,那么我们机电器的线圈啊,我们也说过十四角时间正,十三角时间负,是不是啊?这是对我们的直流来来说的啊,但是我们接二百二,它不分火线和零线,但是我们尽量按照一个习惯,我们还是把十四角接我们的一个火线啊, 我们十三角来接连线,因为这样子对于我们以后啊,在接到我们直立的时候就不会那么容易搞错啊。那么这个时候我们接电器 好,就需要有一个回零是不是我们的线圈啊,二百二十伏的一个线圈啊,我们火线过来了,那肯定要有零线的对不对啊,回到我们电源的零线对不对? 好了,那我们这条线就回到我们这个电源的零线好了。那大家看一下现在我们这个电路啊,他应该就是一个点动的是不是? 那我们先把这个继电器给他插上,我们来演示一下好不好啊,先把这个两 p 开关电源我们先给他打上好了,那这个时候我们按一下我们的启动,看一下我们继电器有没有工作。好吧哈, 看我按启动。我们计定器,现在红灯亮了啊,也就说我们现在计定器有工作了。好,但是我现在放手他不能自锁对不对啊?现在只是一个点动的状态 对吧?好,那我们把电源关掉,我们来完成他的这个字锁啊。我们接触器的字锁是通过我们的常开辅助触点是不是?就说我们说的是 呃智所用常开,副所用常闭对不对?那么我们继电器他同样是也有常开和常闭的对不对?好,那么我们就用继电器的这个常开辅助触点来完成他的这个自锁,看行不行啊。那么 大家说行不行啊?可以在评论区我们一起来交流啊。我们计算器能不能完成起跑停这么一个电路啊啊?首先我们也要给他一个电源是不是?这个电源我们从哪里取啊?我们接触器的之所的时候,我们电源啊是从我们 呃停止按钮的后端,我们启动按钮的前端来取的这么一个电源是不是?那我们同样我们还是在我们的这个启动按钮的前端,我们来取这么一个电源好吧哈。 好。我们把这个电源取到哪里去?取到我们接触器的他的长开辅助触点上面是不是?那么我们把它接到我们这个公路端上面啊,我们继电器这边是公路端啊,这边上面两个是长开,下面两个是长臂啊,这个大家要搞清楚啊。那么这个线有点长, 先把它剪掉一截。好,我们直接把这条线接到我们这一个公共端上面。 好,然后我们再从这个公共端的这边出来啊,常开出来给到我们这个继电器的线圈的电源,是不是就是让他自己给自己来供电对不对? 好,我们从机电器的敞开辅助触点啊,接出来,接到我们的机电器的线圈啊,也就是我们的十四角上面是不是 好了,那么我们现在所有的线接完了是不是啊?来看一下。我们是电源出来啊,经过我们停止,然后到我们的这个启动,一路 是从我们的停止过来的对不对?好,另外一路给到了我们这个机电器的自锁点是不是啊?那我们启动出来这一条线啊,是直接给到了我们的机电器的线圈十四角上面啊,那我们这一条线啊, 他的出现出来就是给到了我们线圈的十四角是不是啊?这个是我们这个自锁电路啊,如果说是 ok 的话,他就已经啊完成了。那我们把计算器插上,我们再来演示一下。好吧哈。好。我们再把电源打上。好,这个时候大家看一下啊,我按启动 好,放了我们中间接电器,他一直灯亮着了对不对?我按停止来,再来按启动对不对?看,这个是我们中间接电器就完成了,一个字锁啊,也就是我们的起跑停电路啊,我们中间接电器,所以说 他和我们的接触器是一样的啊,他都可以完成他自身的一个自锁啊,因为他们都有一个常开辅助触点对吧?那我们常开辅助触点啊,就可以来完成我们的自锁,我们的长臂辅助触点,他可以来完成我们的副锁。 这个视频啊,就和大家分享到这里啊,我们下一个视频啊,就和大家来绘制一下我们这个电器原理图。那么想学习工业制的话,控制的朋友啊,可以关注一下大兵,给大兵点点赞支持一下。谢谢!我们下一个视频继续!
