江淮和悦曲轴位置传感器安装位置

一、零款江淮同悦车主反映，这段时间车辆在行驶过程中会有突然熄火的情况发生，需等待发动机冷却后才能打着电脑检测曲轴位置传感器报故障。曲轴位置传感器损坏会导致车辆发动机启动会出现延迟， 发动机怠速的时候转速不稳，车辆行驶的时候会突然熄火，转向失衡，要积极进行检修才不会有所影响。旧的已拆下，可以看到传感器上有明显的损坏，现在我们来安装新的传感器， 传感器已装好，电脑检测，故障已排除， 护照完美解决！点赞加关注，修车不迷路， nice！

此传感器是我们的曲轴传感器，安装位置我放在视频最后方，这个传感器脏了以后，会导致发动机动力不足、油耗增高、加油发喘、 启动困难等故障。如果飞轮壳上没有这个传感器，大家可以不用检查，部分车型是在飞轮壳上。

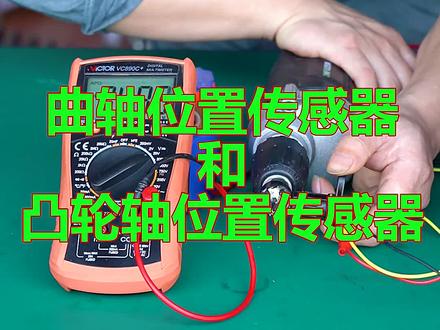

现在我们来看一下凸轮轴和曲轴微传感器的工作原理，以及他对发动机喷油点火系统的影响到底有多大。这个就是曲轴微传感器，他一般安装于曲轴盘或者飞轮盘附近， 他的作用就是确定曲折的具体位置，也就是曲折的转角和转速，来判断发动机的转速以及活塞扇子的位置，然后把信息反馈到发动机电脑， 这个是凸轮轴传感器，他一般安装在凸轮轴旁边，他的作用是检测凸轮轴位置以及气门是处于打开还是关闭的状态，来判断出哪一个气箱即将做工， 再把信息反馈到发动机电脑。所以根据这两个传感器的紧密配合，对即将做工的器干进行准确的喷油和点火，达到发动机正常做工的目的。现在我们就 看一下具体如何检测他们的好坏。这个曲折位置传感器和突然轴位置传感器，他的工作原理以及检测方法差不多，所以我们检测一个就可以了。可以看到传感器上面有三根线，红色的是电源线，他连接好了地名正极， 黑色的是打铁线，他连接了地面负极，黄色的是转速信号线。我们连接好了万用表，可以看到现在的电压是五伏左右。然后我们把传感器放在这个手电钻旁边，转动手电钻等一下，看一下数字会有什么变化。 转动手电钻的目的是模拟发动机工作时曲折或者凸轮轴运转， 可以看到电压数值在变化，说明这个传感器能够 检测到转速的变换，证明这传感器是好的。然后这一次我们找了一个损坏掉的曲折位传感器，连接好了线，再来测试一下，看一下数据还会不会有变换， 可以看到电压只有零点零一伏的变化，说明损坏了。像刚才这种检测方法只适合这种货耳式的传感器，另外还有一种磁电式的传感器就不适合这种方法。以后有机会我们再来详细讲解。请关注我，小熊说车，带你了解更多汽车原理。

大家好，我是小姐，很多老铁不知道曲轴传感器装在哪里，接下来我以我身后这台解放勾六为例，给大家拆一个， 他的安装位置就在咱们的飞轮壳上边，咱们的发动机后边。咱们第一步先把插头给拔了，然后这有一颗固定螺栓给他松掉， 然后咱们旋转它，检查上面是否有损坏或者有过多的铁屑，因为它是带磁性的，它会吸附铁屑， 他一旦吸附杂物过多，他会导致信号漂移，会引起敲缸、费油、美丽等等原因。 大家平时闲的时候可以拆下来进行清理。感谢大家观看，希望大家支持一下，感谢大家。

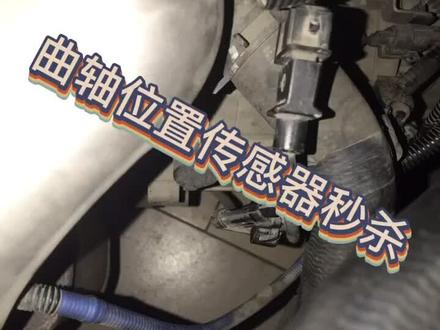

来了，老铁你吃了吗？上干货 二十秒教会你曲轴位置传感器测量，拔掉插头万用表，测量第一根线二伏基准电压，说明线路与电脑正常。测 量第二根线也是二伏基准电压，同样说明线路与电脑正常。电阻档位测量传感器电阻九百欧姆，说明传感器线圈正常。 测量第三根线传感器屏蔽线电阻档位两百一根笔放电瓶负极，一根笔放屏蔽线上，电阻不超过五欧姆以上，说明打铁正常。

这个是衢州位置传感器，安装在飞轮壳上，它本身自带磁性，容易吸附铁屑以及打烂损坏。当车辆出现动力不足、 不好启动、偶发熄火、出现限速时，都要拆下这个传感器进行检查，如有脏污应及时清理，损坏的应更换。

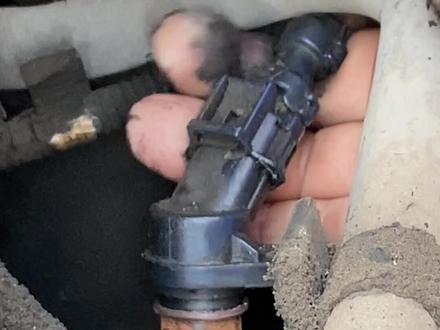

发动机费油、没劲，转速不稳，什么东西都检查完了，考虑过曲轴位置传感器吗？ 曲轴位置传感器是给发动机转速信号的，如果说他的信号不准，那发动机的转速也就不稳了。咱们如果说 其他问题都找不到的话，可以清洗一下他，油车解决费油问题，天气车解决废气的问题。这个东西清洗的话很简单， 上边一个螺丝，一个内六角扳子就可以把它拧下来，拧下来以后上面可能会有很多铁屑或脏东西，咱们要全部清理干净。 再就是清理压盘，这里边的脏东西太多太多了，有人说怎么清洗呢？很简单，当你摘下曲轴位置传感器以后，拿个气枪， 从他往上边开始吹，就能吹一堆脏东西。一定要记住，光清理传感器，不清理压盘箱是不管用的， 这是拆螺丝的位置，就在发动机底盘下边啊，咱们一定要学会清理它啊。

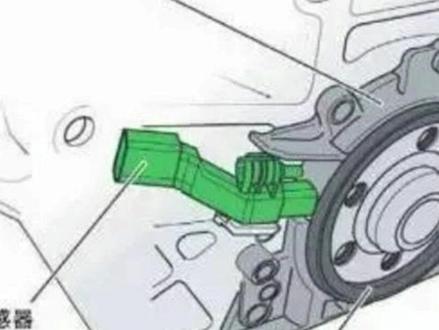

曲轴位置传感器的作用是把曲轴的转速和角度转换为电信号，传递给汽车电脑，精确计算曲轴的角度与位置以及发动机的转速。检测活塞上指点位置，他通常配合凸轮轴位置传感器一起工作，确定基本的点火时刻。 当曲轴位置传感器出现故障，汽车电脑会关闭喷油嘴控制系统以及点火系统。曲轴位置传感器分为电磁式与或耳式，电磁式为两线，没有工作电压，电阻为九百欧亩左右， 超出一千一百欧姆为损坏。霍尔氏有三根线，分别为电源、信号、地线。拔掉插头测量限速，有两个五伏电压，一个零伏电压是正常的，插上限速或线测量信号电压在三点五伏以 以下。传感器故障现象，一、故障灯亮。二、发动机不好启动，甚至无法启动。三、发动机抖动，动力不足，冒黑烟。四、 四包 ecu 修复故障。线压阀打开一般都是信号盘有跳动，注意信号盘的正确安装。总之，虚轴位置传感器是电喷发动机控制系统中最重要的传感器。

老铁们大家好，今天给大家讲解一下曲轴位置传感器它的工作原理和测量方法。我们现在看到的这三线的这个曲轴位置传感器，它是一个磁电式的， 然后它上面三根线的话，有一根是为搭铁线，就是这个车身搭铁主要是用来屏蔽他的这个外围干扰信号的。还有两根线的话，就是他曲轴位置传感器无缘的通过切割磁场，然后出来一个交流信号， 然后这交流信号的话会会到达这个发动机电缆内部那个储存芯片里面，电源芯片里面经过这个 转换了之后，再到达这个 cpu， 然后 cpu 根据这个信号来作为一个转速信号喷油点火，然后 他这个上面的两根线的话，我们可以通过直接拔掉插头测量他的监测电压，他的监测电压应该是在一个一伏到两伏左右的一个监测电压，如果测量出有两个监测电压电压的话，说明这根线到发动机电了直接都没有问题。 然后他这个区的位置传感器的话，我们可以测量一下他的这个电阻，因为他磁电式的话，他内部是一个线圈 老老出来的，所以说店主的话应该是在一个一千欧亩左右。喜欢的双击六六六。

哎，贺哥，这个车是咋了？这个是我发现的，突然熄火和加不上油 跑起来转，那这岂不是很危险？开着开着就熄火了？对，开着开着就突然熄火了，经过我们的甲方以后发现他这个曲中位置传感器的线断了。哎，那这个曲中位置传感器他是用来干嘛的呀？为啥他有问题就出现这种断火呀？熄火这种问题？ 曲轴位置传感器他就是监测曲轴转动和发动机转速，通过他给电脑版一个信号，再用电脑版控制点火和喷油时间，现在他这个线断了，就检测不出来他这个点火时间，不点火了，所以他就出现这个。 那咱们现在准准备怎么处理？他这个插头根部已经断了，所以接也没法接，接住也怕再再断了，所以就咱们现在给他更换一个插头。哎，这个东西他经常换吗？这个 东西不是经常坏的，他这个是因为他这个设计的地方，你看这许多位置传感器正好在这个地方，他这个线正好在这，他这个半轴转动起来就容易摩擦这个线，所以他导致他断。那合格这个东西出问题，他影响大吗？ 嗯，肯定影响大呀，问题虽然不是啥大问题，但是影响你正常行驶。

兄弟们，修过几年车的老师傅都知道我们的曲轴位置传感器，他有两种类型的，一种是霍尔的，一种是磁电的，你们知道怎么区分他吗？今天我就来带大家测量一下这个视频，有干货学会的别忘了免费的双击和关注支持一下。这款发动机他用的就是磁电的曲轴位置传感器， 我们的磁电的曲轴位置传感器，他是有电阻的，我们可以用万用表来测量他的电阻正常值在六百到一千二百欧亩之间。这一款他的曲轴位置传感器不怎么好测，我们直接测电脑板这一边 对他进行测量，好开关用表在零点八 ko， 也就是八百欧姆，这就说明我们这个传感器是好的，但是这个磁电的取出微传感器，他的线有可能是反的。 在我们换了新的曲轴位置传感器之后，如果车子打不着，但是有转速的话，他会报一个曲轴位置 a 电路故障，这个时候我 我们可以把这两根线对掉了之后，再试一下能否打着。并且我们磁电的取出位传感器，他是有补偿电压的，一般两个电压都是一样的，在二点五伏左右，这个是为了防止我们在启动的时候发电量过低，防干扰的。现在我们来说霍尔的， 霍尔的传感器，他又叫有缘传感器，他是需要有电源的，这一根是打铁，一根是负极，我们来测量一下，一般为五伏 好，供电正常。像我们的坏位置传感器，他有两线的，也有三线的，两线的应用在我们的 abs 上面比较多，而且他测电阻是测不出来的，他可以测量管压将，管压将就是把我们的万用表打到二极管档，他有两组管压将，说明这个传感器就没有问题。 好，我们来测量第一组 零点五，好，换一个角， 一点零说明这个传感器就没有问题。我们的 abs 也是一样，检查的原理我们来研究，你们只负责学就行了，学会的别忘了点赞加关注支持一下，谢谢大家。

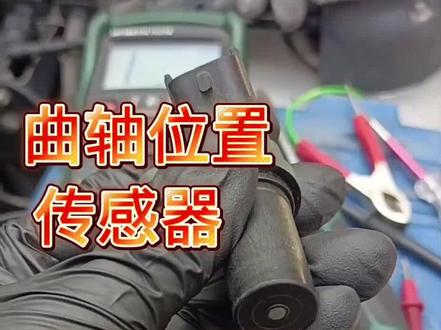

一个传感器影响费油、没劲，动力不足，然后怠速的时候车突突或者是启动困难，他就是取出位置传感器。如何测量取出位置传感器的好坏呢？今天我就教大家两种方法。第一种方法测量电阻，取出位置传感器的电阻大概在九百欧亩， 然后首先将腕表打到二十 k 二十千欧，然后开始测量 零点九四九百四十五亩，这是正常的。然后第二种方法就是利用这个网红式灯测量一下他的交流电压，然后怎么测量呢？首先把这个 大功率灯泡摘下来，然后用一个铁的东西，用网红试灯的两个笔针分别对准传感器的两个针脚，然后用一个铁块敲击传感器的探头，然后看网红试灯的二极管，这个 四灯他会闪，四灯闪射说明传感器正常，然后这个网络四灯我放在视频下方，有需要这个四灯的视频下方九块九米，全国包邮， ok。

取出位置传感器啊，判断他是磁电的还是霍尔式的。第一种方式的话，我们量一下电压，二点五伏，再换一个角，二点五伏， 测量一下第三角零，这个是屏蔽线，零伏，如果有两个二点五伏，他就是磁电式的。我们第二种方式的话可以测一下电阻， 这个，这个是五百九十七，五百九十八欧姆，这就说明这个传感器是一个私定的。

看我们家师傅干活有多服，你看，你看我们师傅干活有多服。你看人家加一张薄薄的，他加个厚的拉丝啊，你可得几下，太小很了。你找个扑克你找个扑克你不就行了吗？扑克绝对不找老吴，老吴他们天天打牌，找个扑克不就行了吗？ 符合赛。你这绝对不行。你看，我坐下来，你看，接下来好多啊。你看你看你看你看，好多你看你看，好多，你看这小不大？

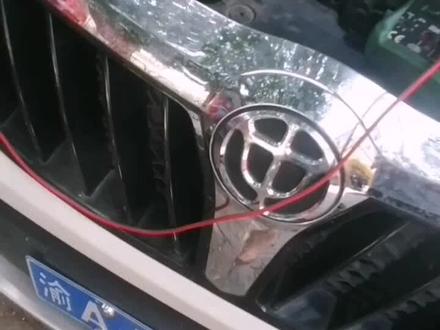

今天给大家说一下那个中华 v 三那个曲子位置传感器在哪里？确实有点难找，在那个压缩机和发电机的中间， 然后把户籍断了，然后把那个呃发电机的证据下了，然后再把那空子插头扯了， 再把那个线给他拨开。灰色的线是虚伪的负极，红色是他的正极，然后他那个黄色就是他的。嗯，信号线要接天然气要接点，我提前洗的就接那一根。

江淮内风行驶，熄火，去这位置传感器，鼓掌，这个更换去这位置传感器需要拆正时进行更换。 打工者已安装好，启动测试啊，搞定，下班。
