大家好,欢迎来到 pcd miss 小讲堂。在我们导入数模后,有时候会发现数模坐标系和我们要根据图纸标注的基准建议的弓箭坐标系不重合, 这样就会导致我们在创建特征的时候毒素繁杂,容易出错。为了方便编程,我们可以对竖膜坐标系进行转换, 将竖膜坐标系移到弓箭上平面前平面、左平面相交的点上,如右图所示。 首先我们打开,自动使亮点在上平面拾取一点,得出当前的 z 值为四十九点五。然后再操作 图形显示窗口转换,转换区域的 z 轴中输入负四十九点五,点击确定, 这样竖模坐标系的 z 轴原点就移动到上平面位置上了。同样的方法,我们可以将 x 轴歪轴平移一定距离移到左平面前平面上。
粉丝1.1万获赞2.0万

大家好,我们这节课主要是讲如何测量产品和如何编写程序。首先我们呃打开三坐标的程序,双击,双击以后, 然后我们看一下,嗯,这两这三者标最主要的就是编写程序。而我们进行如何有效准确 快速的编写程序呢?首先我们来进行看一下。我们打开测量程序以后,这是当前加载的一个侧头,如果你设置的是当前加载的一个侧头的话,那就点确认。 点确认以后,然后我们因为你忽然间有一个新产品需要编程,首先我们要点击文件,我们要新建一个文件,新建一个零件名,那 我们在这里可以随便输入一个零点名,假如说我们输入一个三三三这个修订号,修订号,这是你如果有修订号的话就写序列号, 如果这个啊都是根据自己的,就是说如果你第几个第几个都可以写。而这个测量单位,假如说有的公司是英寸的,那我们就选英寸的,如果是选有的公司的测量,就是说尺寸的单位是毫米,那我们就用毫米。 所以说这个就基本上默认的就是毫米。在这里输入林建明,林建明就是为了以后测量的时候方便找我们点击确认。 确定了以后,然后我们出现就出现一个就说这一个测量的测量测头攻击栏,测了攻击栏,然后这是你加载了一个测头的 一些角度啊之类的,这是如果是加载好的话啊,就不用去管他,直接点确认。而我们这有有捷克是专门呃教是如何加载这个测量测头,测肩是如何加载的,如何就是说笑,真的, 我们专有一节课已经讲过了啊,有兴趣的朋友可以看一下。那我们嗯加载如果无误的话,我们就可以点击确认, 确认就出现我们的一个主呃就是程序了。呃,初始的一个程序,初始的程序以后,然后我现在给大家导入一个数模,来一数模和这个图纸来进行 啊。实实力讲解,为大家讲解如何进行编程。首先我们点击文件,我们先导入一个, 导入一个呃呃一个硕膜,导入一个硕膜。然后我们以硕膜的形式很直观的给大家来演示。来演示一下。首先我们这个硕膜硕膜 我们看一下。我们是我们这有一个图,产品图纸,我们同样打开,同样打开,但是我们有产有有这个假如说你哎,你测量产品的时候有产品了, 有数码了,但是图纸你要看一下这个图纸是有哪些要求,而是测哪些尺寸,你要把这个图纸的一些行为公差呀,位置尺寸呢,一定要先搞清楚,搞清楚了以后,那我们才可以进 进行。就是说编程序编程序,编程序的方法就是说我们先把这个图纸吃透,你要先理解图纸以后才能进 往下变成首先我们把这个图纸打开以后,我们把这边放大放大我们看一下,我们看一下,我们大致的看一下啊,这边有一个位置度啊,位置度的一个尺寸是一点五,基准是 abc, 这边同样的,大家看一下。 我们有些人就是说我们看到如果这上面有个英文,不知道什么意思,但是有啊,如果英文很好的话,可以就是就直直接就翻译了,哎,这个我们看一下英文台的是 weld, weld not。 也就是说焊接螺母,因为是这个位置度,这个位置度是指这个焊接螺母,就是说指焊接螺母的一个位置度。我们打开实力啊,都是说这个地方,这个地方是一个焊接螺母的这两个地方焊接螺母, 焊接螺母是指这两个的位置度。再看图纸。而我们为什么指这两个,因为大家看一下他这有箭头,指这两个是一方面,第二个,他这有二乘以 m, 八乘以一点二五,一点二五, 这个也就是指这两个,然后同样的道理,然后这边也有是位置度,一点五,然后 abc, 然后 weld boat。 然后这只就是说呃,焊接螺栓,也许是焊接螺栓的一个一个尺寸。哎,也就是说这个地方肯定是个螺栓。我们大家对着这个实力来看一下吧。大家看一下 这是不是一个螺栓,也就是这个位置就是指这个螺栓的一个位置度,而不是指这一个。这个是指螺母,这个是指螺栓。要也我们测量的时候,也就是说打在这个螺栓上面。然后 再看一下图纸。图纸我们看一下这上面有 f 一, f 二, f 三, f 四,然后 f 五, f 六, f 七这些东西,这些东西我们看一下是指他为什么标这些东西呢?标东西就是为了方便,就是说图纸的很干净,很干净,然后这边肯定有一个,就是说有一个尺寸。我们大家看一下 这里一个后的退保,就是说孔的一个。呃,孔的一个坐标值,孔表,也就是 f 一的 xyz 值, f 二 f 三, f 四, f 五, f 六, f 七 f 八 xyz 值。也就是说我们这个 这一个 f 一 f 二, f 三 f 四这这些孔,就是说这个孔的坐标系, f 一的坐标系。刚才我们看那个表,就是说我们实际测量于他这个 啊理论值进行相比较,也就是说我们测量的时候一定要把这个测掉。但是我们刚才讲了一个这个试图,但是我们没有看到这个 abc 的一个基准,我们看一下我到那时 到时我会把这些一一个图纸和一个图纸发给大家的,大家可以有些可以好好的去,就是说研究一下这个图纸,这个图纸,然后我们看一下这个 abc, abc 基准出来了,大家看哎,大家说了哎,我们怎么没看到一个 aaag 准在哪里啊?大家看一下啊,我们这边是呃 看到是没有,没有 i 基准是吧?没有 i 基准。但是我们在这个透视这个这个试图上可以很清楚的一个看到,呃他标示的有的人问了,但是就是做深做标的,一定 要把行李公沙吃透。我们看一下 a 基准,他怎么会标 a e, a 二 a 三 a 四呢?因为 a 这样标示的就是一个基准目标值。也就是说我们 a 基准是指这 是 a 二 a 三 a 四 a 四这四个字来进行组合一个 a 基准。所以说这这个大家也可以看到,看一下本店有关于这个这个行为光杀的一个说明,大家也可以去去呃搜索,就是说本店搜索一下可以找到。 首先我们啊知道这个 a 基准是指 aa 二 a 三 a 四的一个一个共同的一个平面。然后那这个十八是什么意思呢?也许说 a 一的一个有效的一个基准,就是指 f 十八范围内, 就是指坏酒至坏十八这个阴影部分的范围内。在这里测量一个基准。又说坏酒和坏十八中间 一个圆凡的一个一个一个圆凡来进行。作为一个 a 一基准,同样的道理, a 二 a 三 a 四,然后呢也是这个这样理解的。 所以说大家我们看一下我们 a 精神理解以后,然后 b 精神, b 精神,然后指这个饭酒的孔,那要指这个孔这精神,然后指这个呃,指这个就是说腰孔,呃,就是圆呃圆孔, 呃元朝孔,元朝孔。我们看一下,也就是说 ab 基准我们都找到了。我们看一下图纸啊,看一下图,看一下这个,这个试图,看一下试图以后,然后 然后我们来来进行,就是说哪些是 a 技能,哪些是 b 技能。大家可以有的时候看我鼠标点在哪里,这一个鼠标是指他的那个旋转,这样旋转的这个鼠标。我们 这样是这样选的。这个很简单,大家对着三个标的时候就可以去模拟一下。我们看一下这个图纸和这一个试图,然后我们进行比较一下啊,哪个是 ag 的,哪个是 bg 的。 首先我们这看出以后以后,然后这个 a 一 a 二,这个试图和这个试图是一样的, a 二 a 三。也就是说 a 技能是指这个孔,这个 fei 九和 fei 十八的一个 中心,这个圆圆凡和这个圆凡,这个圆凡,这个圆凡,这四个圆凡组成一个呃 a 基准平面,然后 b 基准是指这一个孔, c 基准是指这一个孔。也就是说我们建筑维系 首要以 abc 来基准来进行建坐标系的,因为它有位置度嘛,所以说这个东西,呃就是说看自己对一个图纸的一个理解了,所以说我们呃图纸理解了以后,然后我们进行就是说建坐标系了,建坐标系了,然后我们再看一下这个图纸 图纸,然后建筑游戏这里还有一个,就是说图纸上这里还有一个,就是说呃一个面轮廓度,这里还有一个面轮廓度,这个我大家都我等一下都会一一的为大家讲解的,所以说大家啊可以放心。 然后我们进就是说图纸进行理解了以后,然后我们就开始这就是开始一些见程序了,见程序见程序了以后,然后我们看一下这个图纸,一个 a 机子,这个大家摆放的时候 一定要一定要注意啊,因为你拿一个产品的时候 a 精准在下面,你不可能把这个产品这样放,这样放,这样不是挡住了吗?你打到这个面上就不符合图纸要求了。所以说我们这这个我们要大家 一定要就说你所测量的一个特征,摆放的时候一定要伸出表,一定要能测的这个特征。 所以说我这个是突击编程,突击编程啊,这个就是说摆放的时候大家就是说呃可以去呃想方设法能达到的地方进行摆放啊,所以说这被这个 这测量的时候需要一个转角,我在这里转角呢,大家可能也也就是说你假设你这样摆放,那你转转角的时候这样侧,这样侧了,然后你看你怎样摆放,所以说这个就是说你摆放的位置 不一样,摆放的就是说方向不一样,就是说转角,我们也是也是不一样的,所以说这个转角。然后这就是根据你摆放的方法有关系,所以说我们就是直接直接就是说呃,拖机编程,拖机编程,也就是说 呃,直接把这个泰城给它测出来,就是模拟的,模拟的又说把这个特征给测出来。首先我们看一下啊。首先我们我们看一下,然后啊, 大家看一下 啊。首先啊,这个大家我们再看一下啊,看一下,然后我们进行就是说开始 建筑标系了,建筑标系的因为我们建筑标系你放一个产品的时候,批量性的产品的时候,你放第一次的时候和第二次肯定就是不一样,所以说我们不一样。然后 因为你画的不可,除非你有剪锯,有剪锯的话,呃,但是你第一次测量的时候也要 啊。就是说啊,初见作别系。初见作别系的意思就是说我们进行放产品的时候,让就说你手动测量初见作别系,也就是说手动测量 这也特征,然后让三坐标知道你这个呃产品在哪里,然后手就是说出现坐标系是不参与这个呃尺寸计算的,而我们出现坐标系以后,然后在金件坐标系,金件坐标系以后,然后我们再进行就是说评价 特征出来特征以后,然后再评价这些尺寸这一些,这个就是呃编程序的一个步骤。首先我们进行就是说 哎,我们进行就是说初见作为系,刚才我讲了初见作为系是不参与计算的,然后我们初见作为系不参与计算为了就是说呃, 大家看一下啊,这个 a 基准孔,我刚才说了, aaa 基准孔是由这四个部分做成。我们出现助别器是不参与聚餐的,所以说我们没必要去挨着把这 四个地方全部打了,这个就浪费我们的时间。而我们呢?呃,就是说初见作别器的时候,在这个面上可以打几点,然后来模拟他这四个四个方向的一个一个平面。呃,这是初见作别系,但是初见作别系就是为了画面你。呃,就是说呃,测量 我让山水哥知道你这个产品在哪里,但是在翻译计算,这是我们金建作为系的时候,就不能就说在这上面随便打几个点了。所以说我们要严格按照图纸来用这四个四个部分的阴影部分来进行建作为系,出现作为系, 哎,如果你出现做脾气就就打那么多的话,简直浪费你的时间。所以说我们出现做微信的时候,就说,在这是在这个面上找四个点,找四个点以后,然后测量一个基准币,测量一个基准 c 来进行,自己进行。就说啊,我们 初见作别系,但是初见作别系以后,然后我们进行,就是说金剑作别系了。所以说初见作别系和金剑作别系。呃,我刚才也说了,呃,这样大家一定要理解。如果你要是金剑作别和初见作别系同样的话,也可以也可以用这四个阴影部分来出现作 微信,但是这样你手动打的话不是太累了。呃,浪费你的时间。所以说,因为他这个 a 技能也就是指这个面上,他这个阴影部分也有指这个面上,所以说我们在这个面上打四点,模拟他这个阴影部分来进行出现。作为系不也一样吗? 就算你让你的手动打的时候啊,减少时间,但是他不在意计算的。所以说我们调调出这个测量程序, 这两这两程序的时候,手动键就是说我们出现作别系的时候,这个就是启动命令,里面就是已经有了。然后这个模式是手动手动的模式,手动的模式就是说让你手动 来进行进行,就是说测量产品,手动测量产品。但是呃我们在这上面我们随便打四个点,也就是说我们刚才看了刚才看了这个图纸,就是说 这是一个 a 镜是一个面, b 镜是一个孔, c 镜是一个元朝孔。这是我们在这个上面打一个平,就说测量一个测量一个平面。那我们这里有一个测量特征,大家看一下啊。因为我上一节课的话已经讲过, 上节课已经讲过这些测量特征和一些构特特征和测定特征一些这这这些的一些用法。所以说我在这里直接就是说直接测量,不进行详细说明 不?不进行详细说明这些命令是这是什么意思了?大家有需有兴趣的朋友可以去呃到本店看一下。这呃专门有一节课是讲这些命令的。 哎。所以说因为你呃如果要是呃不理解这些命令是什么意思的话,是很难进行往下测量的。 所以说我们在这里就不讲,不在这里不仔细讲这些特征对话框里面的各个的命令了,我都直接调出命令直接测量。然后我刚才说了 a 禁止是一个平面, 然后 b 基准是一个圆孔, c 基准是一个原操孔。那我们在这里这里有个测量特征,然后测量平面特征,然后在这里直接 测量一个,测量一个,然后一个平面。大家会说了这一个是呃是很长的,那我们打字一点行吗?这个没关系的,因为你是手动测量,不需要参与计算的。出现作别系。如果要是你 呃想把这个侧面全部打两,呃打打就说呃面积打大一点的话可以,没关系的。我们看一下。我们这里有一个鼠标,放在这里 以后,然后把这个显示红色的时候,我们把这个拉过来,把这一个拉过来以后把这个红色的也拉过来,把这个放到你想要的位置,放到你想要的位置。 然后大家看一下我们测量四点三点一面吗?我们测量四点,测量四点的时候,我们看一下啊,这里就就已经呃 哎出于一个面了,就已经一个面了。然后我们点击创建,暂时不测量,我们点击创建这个平面,你就测量完了。 大家因为这个就是说可能看见这个颜色,可能有一点看不清,没关系,我把这个颜色改一下,大家看一下。我前面一节课专门有一节课也讲过,说这些 测量特征,就说这个菜单的各个里面的一些命令是怎样用法,我们我有专业于解课来进行讲解,所以说我在这里也不多讲了,因为这节课主要是讲一些编程序, 所以说有兴趣的朋友也可以到本店搜索一下,专门是讲这些测量特征的。就是菜单里面一些哥哥的一些用法,你想导入膜硕膜啊。呃一些就是说一些阵列啊,怎么阵列啊, 那些设置啊,你像这些设置啊,是怎样设置的啊,你像这些尺寸特征啊,这些 f 十里面啊,怎么设置的啊, 这些东西我们我专有一节课进行讲了,所以说这就不掩饰了。我把这我刚才说了,我把这个图给改一下颜色,因为方便,大家可以看一下。这个就是说这一个测量特征的一些路径的一些方法, 所以说我直接在这里就是说把这个颜色改一下。嗯,然后我们更改颜色,这里可以看一下,我们改这个颜色,我们选中他, 然后点击应用,点击确认,大家看一下人又说这个颜色就变了。这个是肥料方面,呃,肥料方面大家可以看,大家看一下,这个就是说出来了,这个出来了,然后呃,我们点击一下这个看一下,这是就说你要吃的点,所以说这个平面已经吃了了。平面又是 a 技能 a 基准,然后这个平面也就是 a 基准,平面一出来了,然后我们呃测量平面以后,然后平面就是说还有一个就是说 b 基准,我们 b 基准是在哪里?呃,基 b 基准是指这个圆孔,那我们就是测量特征里面有一个,就是说测量 圆,我们在这里他这个角度可能就是说为什么要你看,大家可以看这个模型啊,这个有一个路径,呃这里就是说打理的测量的时候一个方向,又说大家可以看一下 我们这里为什么这这里显示一些,呃,滤镜呢,这边不显示呢,那我们这里设置这里就是说我们设置一个零,这里三百六,圆是三百六吗?我们看一下,也就说大家可以看一下啊。 出来了。嗯,我们就测量四点,因为你手动的测量的时候就说圆三点进三点进一个圆,然后我们测四点,也可以不要见太多了,见太多了话,你手动测量的话 太太麻烦,有点太累了。我们手动测量的话就是出去做微信,没必要去加那么多点,但是后面的话我们都要适当的加多一点点,加多一点点, 那意思就是测量准确。所以说我们在这里就是说点击创建,创建我们进行就是说这个这个原因,这个原原因。哎,这个必经人也就出来了。必经人,我刚才说的 必经的 a 基准,然后就是出现作别系啊,然后我们 c 基准,刚才图纸上 c 基准是指这一个,呃,就是元朝啊,我们进行。

来看一下这个坐标系怎么去建立啊?我们建立坐标系的时候分为三步,第一步找正好,第二步旋转,第三步原点啊,这三步,那我们找正的时候呢,我们用面去找正 面,那这个面,我们这个面找正的时候是找哪,这个里面找哪一个方向呢?就看这个面的朝向啊,看这个面的朝向,这个面是朝日正,那么咱们就找日正 啊,如果是说咱们这个面不是采的这个这个面,咱们采的是这个面,那么这个面的话是在 y f y 轴上,我们就要找 y f, 那现在回回归正题啊,这个的话面是 z, 咱们找 z, 那第一步咱就完成了,那么到第二步旋转旋转的时候用直线, 你选中直线之后,这上面就会有一个直线所指引的这个方向,这个方向往左边指左边的话就是 x 负,你看这边的箭头啊,右边就是 x 正,那这边的话就围绕第一轴就是这一轴啊,这边是认证, 然后旋转到啊,旋转到这个里面,我们选择 x 负,就是你所你箭头所指的方向就是 x 负,选好之后直接点旋转, 然后下面就到这圆点,那么圆点呢?就相当于零点, x 轴的零点在位置, y 轴的零点位置, z 轴零点位置,那么圆点的话,咱要分为三个轴啊,面的话就是 z 轴啊,面就是 z 轴,勾选 啊,这个上下的点一下圆点,那么线呢啊线的话是 y 轴, 一定要点上这个圆点,要不然的话你做了这一步的话,是起不到任何作用的。第三步啊点,那么是 x 轴的,在 x 轴方向上嘛,我们点上圆点,那这样的话,我们看我们的这个坐标就是固定死了, 全部建完了之后,这个里面的话是有五步的坐标系。呃,这个面线点建完了坐标系,我们建好了之后,点完确认啊,这边的话就会出现一个我们用面线点建立的坐标系。

接着上一讲的内容,我们下面一起学习下坐标系这一讲我们要学的是三二一法建立坐标系。 当有了精密的测量机和特投系统,要想最终得到正确的检测报告,就必须要理解怎样建立一个正确的零件坐标系。 零件在检测前必须有正确的装甲,足够的检测空间和恒温时间。坐标系的建立是后续测量的基础, 不仅可以进行批量检测,还方便我们做出尺寸评价。建立了错误的坐标系将直接导致测量尺寸的错误, 因此建立一个正确的坐标系是非常关键和重要的。我们建立坐标系选择的特征是图纸上标准的基准特征。从原理 上来讲,三二一法建立坐标系需要三个步骤,零件找证、旋转、轴向、设置原点。 三二一法建立坐标系有很多类型,下面我们用面线点的方法举例说明。 pcdmis 建立零件坐标系,在讲解原理的同时对操作步骤进行介绍。第一步,找证零件。首先我们采集三个点,确定一个平面 一二三,按下档键,平面一的程序显示在编辑窗口中, 建立坐标系的菜单路径是坐标系新建,或者按下组合键 ctrlot 加 a。 在这个对话框中,下面的这一部分是我们进行三、依法建立坐标系的功能菜单。我们说在没有建立坐标系之前,坐标系是空间旋转的,在这里我们可以看见。 现在我们给他找证来确定一个轴向。首先在特征列表里面选择平面一, 因为我们采集的面是 z 正,所以选择找正 z 正。点击找正按钮后, pcdmis 将用平面一的曲面使量方向作为 z 正的方向, 在左上角的窗口里显示 c 证,找到平面标识等于平面。 同理,如果你采集得到的是其他方向的平面,也可以通过找证确定其他轴向为第一轴向,找证后确定这轴远点。我们看这里 还是选择这个平面,然后勾选 z, 点击圆点, 确定左上角的窗口里显示 c 正,平移到平面标识等于平面。现在看一下是不是我们的坐标系就只能在这个平面内来移动了, 因为他的一个轴向已经被锁定了。好,现在我们点击确定。 第二步,旋转轴向, 采集两个点,确定一条直线,一、二,按下档键,直线程序显示在编辑窗口里,再踩一个点档。 注意,直线采集的时候,踩点的顺序决定了直线的方向,直线方向不同,锁定的轴向也不同。我们现在还是回到坐标系的对话框中, 在特征列表里选择直线。在图形窗口这里已经被突出,显示出来的这条就是我们刚才采集的直线。在旋转, 转到右边的下拉框里选择 x 正,在围绕下面的下拉框里选择 z 正, 然后点击旋转,注意旋转到的半轴是我们旋转轴向后要得到的轴,围绕的半轴是我们在找正中已经确定的轴。同样设置歪轴的原点,我们还是选择直线。 勾选 y, 点击原点按钮,程序左上角里显示 s 正, 旋转到直线标识等于直线一绕, z 正,歪正一道直线标识等于直线一。第三步,设置圆点。我们说坐标系 x、 y、 i、 z 三个轴向是相互垂直的,因此一旦确定了两个轴线,第三条轴向也是唯一不变的,直接确定原点就可以了。现在这个点已经采集好了,直接选择点一, 勾选 x, 点击原点按钮,对话框左上角的窗口里显示 x 正平移到点。 点击 ket 等于弓箭。在弹出的对话框中点击确定建立有 ket 模型的三二一法坐标系成功。其实点击 ket 等于弓箭按钮的过程是手动在零件上采集的特征元素 与 cad 模型的坐标系你和的过程,也就是弓箭你和 cad 的过程。

啊,很长时间没有录制这个视频了啊,今天继续录制啊,接着我们前面,前面是讲到字母做标题啊, 那今天呢继续录制,那开始呢就是自动坐标系,当然这个自动坐标系实际上已经没什么可讲的,因为 自动坐标系呢跟我们手动坐标系呢建立的方法是完全一样的。是完全一样的啊,那只是说功能上可能有些有些不一样啊,那这里我可以简单看一下有什么不一样, 那这个手动坐标系呢,又叫粗见坐标系,那这个就时候有时候你可能就会遇见有一些他们老师傅会怎么说呢?说什么呀?建一个粗坐标,那这个粗坐标其实就是手动坐标系啊,啊,就是我讲的手动坐标系, 那马上要建立这个自动坐标系呢,又叫经建坐标系,也就是我们很多时候呢说的什么呢?经坐标啊, 那到底有什么用啊?是吧,那为什么要建两个坐标器呢?从这个两个字上呢做些区别。那操作标呢?就是说呢,他不太准确,因为手动坐标器在任何时候啊, 手动做起任何时候,只是人去人来做的啊,那就是人来打这个点的,打这些我们坐标系这些点,那就是他的做法就是干嘛呢?就是我们来干嘛呢, 进行一个手动定位,那人呢,就避免不了呢,打的不准确,所以说呢,我们需要在干嘛呢?让机器呢进行一个自动的一个经定位, 我们再建一个坐标系,让自己机器人自己跑啊,他的定,他的建的坐标系呢啊,更加的精确啊,所以说这里的话我只是简单的说一下啊,呃,我们经常说的这个手动坐标系和自动坐标系的一个区别,以及呢, 我们为什么要建两个坐标系?因为手动坐标系呢?他不准确,因为他是粗略的一个坐标系啊。嗯,那借着这个讲自动坐标系呢,就我们讲一下,可能有一些我们的, 呃,在那个我们的视频上啊,看了之后呢,就想了解一下拖机编程啊,这个拖机编程实际上没那么。呃,你不要就看这两个字啊,拖机啊,它实际上呢,不是说 你非得买一个拖机软件在另外一个电脑上编程才叫拖机编程啊,那实际上我们只要是干嘛呢?你编程的时候啊,不再不连着机器在工地上一步一步编,那这个都是拖机编程啊, 那这个地方我简单用一种,当然这个方法比较复杂,但是如果说你掌握的话,对你提升变成提升是很大啊,就是我编程呢,全部使用移动点来进行一个投机编程,那现在呢,我就开始啊。 嗯,那首先看一下这个弓箭,我已经建好了一个手动坐标系啊,接下来我一个手动坐标系,明天点这个手动坐标系转成自动,那这个时候呢?我这个弓箭呢啊,手动坐标系啊,自动坐标系是一样的啊,比如说我 自动坐标器呢,凡是啊,这个面打个面是 a 级准,这个 b 准呢打条线,然后呢 c 级准呢?在这里呢也打个线啊,进行建立一个自动坐标系,然后进行一个脱离编程啊,那这个时候我说过我用移动点啊, 啊,首先我们来看一看啊,首先我们来看一下这个手动作用器,最后这个点呢,我们打完呢,相当于是停在这个位置,是吧?我们侧针相当于停在这个位置,那我们现在呢还是要测 b 基准 啊,测量 b 记准,我说测量这个 a 记准啊,这个 a 记准啊,比如说,那你就要分析一下,你准备第一个点打在哪,是不是啊?第一个点打在哪?那比如说你的起点啊,比如说啊,我们的起点打在这个位置 啊,那我分析一下啊,从这个位置到这个位置啊,如果说这个确实是需要有一定的经验啊,来听这个移动点,用拖机,用移动点来进行一个拖机编程啊, 那从这到这呢,按我们常规的那个边防思路的话,肯定是我们侧身先抬起来啊,然后呢再平移到我将打点的上方进一个编程,也就是说这里需要有两个移动点,第一个抬起来,第二个平移到打点的这个上方这个位置。 那首先呢,我们先说这个移动点在哪掐啊?来插入移动移动点,当然我们可以看见一个快捷键,是吧?换成 m, 这个当然你要熟练的话,就是这个快捷键可以系一下啊,直接按换成 m 就可以啊。好,首先呢,现在 先插入一个移动点,插入这个移点,注意啊,我们在拖一边长,这个移动点很有可能不是你想要的,你要自己去看一看。首先看一下啊,我的手动坐标器,坐标器就在这个位置, 首先这个位置,那首先这个点打完之后先是回退到,因为 x 是在这,是吧?肯定是复制,是吧?比如说回弹,回弹到四点四七,这个是可以的,然后外置,那外置的话啊,那这个点一的话, 当我们这个时候可以看一下这个点一的坐标啊,这个外置可以直接借用这个点一的外置,这个四点零七是不是可以复制过来, 然后呢抬高一定的高度,那这个高度,那我们可以看一下,按照这个空间最高的地方去取,是吧?那我们可以用这个自动点先去看一下这个空间最高是多少 啊?大概最高的话就是十五点八六啊,那我们可以搞个比他高一点,最多收个三十啊。 啊,这个是这样的一个移动点,是吧?那紧接着的话,抬高之后啊,点一抬高之后,然后要平移到我身上打点的这个上方再加一个移动点,那这个移动点可以先不急着加了啊,然后呢我们先去踩这个特征, 一个第一个点在这啊,那这个打点的时候你要注意啊,你比如说我看一下啊,你要注意你的弓箭的装甲,比如说我看一下,你说我这个弓箭装甲,你看这个地方就有一个什么 有个庄稼位,这个地方有个庄稼位,那你裁剪的时候注意把这些地方并过去,以及你看这个上面还有这样一个凸起的一个特征球,你编成的时候也要注意啊, 因为这个我们的食物跟我们三级头有时候非常有一些功法,可能就是不一样,要注意好打点,按照我们的中间去点 好取电结束确认,那现在来看一下,然后再反过头来看,我们这里实际上是缺一个移动点,是不是?那缺这个移动点呢?应该是跑到我们打点的第一个点的上方是不是? 那看一下,那这不就是第一个点的坐标吗?就是 xyz, 是不是?我们要,我们是不是要首先 我们要刚好到这个点的什么 xy 的正发方是不是?那我们把这个 xy 干嘛呢?我先复制出来一个移动点,然 然后呢?这个移动点呢?我们把 xy 呢? 哎,那这样子的话,就是第一个移动点从点一这个地方抬高起来,哎,是不是抬高起来到我们的 倒着高度,然后呢再平移到啊?平移到我们平移二的第一个点的上方,那现在呢?再继续接着看,那现在是不是这个点平移二,这个是我们的平移二的最后一个点,那我们家的移动点是不是应该是你最后一个点的 sy 的正上方 开启一定的高度啊?这个时候我们直接按开启键看到 m, 嗯,这个软件有一定的有一些智能的地方,比如说现在啊,我光标刚好是在这个平面的最后方,现在按成了 m 的话啊,注意啊,那这个 m 出来这个移动点啊,你看这个坐标啊, x 看是不一样的,不爱是不一样的 z, 四点零四,这个 z 的话刚好是这个点的话啊,就是毕竟回退之后抬起来的距离啊,所以说这个移动点有时候也有,更 就是这个软件也有智能的时候,但是你注意还是要对一下,那现在我需要的就是把这个什么机器改高一点,就改成一样的,对不对?那现在呢,我们来检查一下刚刚编的这个 从第一个移动点,第二个移动点以及平面以及最后一个点选中,然后右键 路线呢?然后路径显示,路径线后面减重,那可以看一下,那这个就是我们首先这个移动点可以观察到啊,移动点到这个位置, 然后平移到我们打点的第一个点的正上方,然后下来进行出发,我按照我的踩点的顺序一一连接,一一连接啊,那这个啊,就是我们的逼硬回退啊,这个一小段呢,就是我们的逼硬回退距离 啊,最后一个移动,最后你看到最后一个点把打完抬高,是吧?好,取消掉啊,我们继续。 那平面二取完之后,我需要再避几个人,干嘛呢?再取条线,取条线这个线也是同样的,现在是平面二这个移动点啊,是我们平面二已经抬起来了,那这个时候要干嘛呢?是不是从这个地方抬起来之后,然后 要平移过来,平移到这个壁纸的外侧,从这个位置呢?然后再下去打这个直线一,是不是 也是啊?这个时候呢,你们先别急着加这个缺的这个移动点,可以先把这个笔记本先取掉。直线啊, 这条直线我就按照从左到右起来。好,这是一条线,四个点按直这块也是我们现在这个移动点,是我们平常还抬起来,然后到直线二这个中间呢,是缺一个移动点, 这个移动点呢也是,那我们首先要跑到什么?那是不是要跑到这个点的正常方,大概这个正常方对不对啊?那首先的话我们看,嗯, 那首先呢, x 是对的,上 x 的话刚好你可以到这个位置把 x 形复制进去,但是这个我也直的话,你就不能直接复制进去了,你要打 考虑一下,那外置的话,我们从这个位置是不是,是不是要往这边来一点?你这样下去到我们这个低基准的外侧,然后再下去才是正常,所以说这个地方我们外的这条低基准我们归为零位,是不是?所以说那我们这边来肯定是负值,那这个地方呢? 比如说这个就是正常这个面的一个平行回弹距离啊,住的四点四零啊,那这个刚好其实就是可以的,那这只也是一样的,我们继续三只三十 啊,也是直线二打完,是吧?那我们再直线二别墅再来一个移动,也直接按平稳。他现在也是啊, 这个移动点的话刚好就这种看一下,你看 x 一百八十二点四一,刚好是我们最后一个直接按到最后一个点啊,最后一个 买的 x 值, y 值呢?是刚好这个往我们打完点,往我们 这边啊,进行一个什么呀?进一个避回退的一个距离啊,然后这个 z 是三,就是我们刚好这个最后一个点的坐标,然后我们也是让他抬高,抬高到三十的高度。 那同样呢,那这个地方这个最后这个直接二打完弹起来之后呢?我们现在要在 c 人上取个特点,是不是?也是?你可以先别急着夹这个平移过来这个移动点啊,你可以直接先过来取这个 啊,在这打个点,在这打个点,打开线就行了啊,好确认啊,同样的道理啊,那这个 移动点抬起来之后,下个移动点肯定是跑到我们直线三的第一个移动点的一个上方,是不是?那所以说我们看看中看着啊, 这个坐标的话啊,那现在也是啊,那首先你要去打这个特征,是不是应该偏一点?往左边偏一点,我们 s 等于里面呢?刚好是在这条边,是不是往左边偏一点?所以说你对我来说不是吧? 然后外置的话,刚好外置的话我们就把第一个点这个坐标呢复制进去,第一个点的外坐标复制进去,所以呢?

大家介绍一下 p c d 米斯的这个软件的操作和应用,那大家看这边这个就是 p c d 米斯的一个软件,我们先右键以管理员的身份运行, 运用型完了之后呢,他这边会自动弹出来一个让我们选择车头文件。在这边的话,我们一开始可以去选择你今天要用的一根针,然后我们用这根针点下确认,然后这边的话就是一个他的左上角这块是他的一个主菜单, 我们可以点一下啊文件,我们可以新建一个,新建一个自己要要去编的程序,建一个答案,或者是说打开打开已有的程序, 然后这边语言的话可以选择不同的语言,也可以选英文的或者是中文的。然后这边的话这边的四个是你最近打开的程序的文件路径,然后这个编辑里面可以设置一个路径,然后这个路径的话设置的是你每一次打开默认保存的 路径,这边是浏览浏览,你可以给他设置好一个路径,比如说你要放在桌面,你选择选选择任意一个文件文件夹,或者是说自己去建立一个文件夹放在这里面,然后这边的话,然后一定要先点应用再点确定,如果是说你直接点确定,那这个路径呢?他是起不到任何作用的, 我现在取消。然后这边我们先直接新建一个文件夹啊,文件啊,那这就是一个新建的一个文件名名建名称,咱们可以去输入一个名,输入一个名称, 但是输的时候呢,不要带那种这种符号,尽可能的去规规避这些符号。 下面的这些修订号和序列号,根据图纸需求也可以去输入一些东西,修订号呢,咱们可以去输入一些版本号。什么东西的序列号的测量呢? 这个编号啊可以都去输一下,那这边的话,咱们测量的一个单位是测的是毫米的还是英寸的,这边是可以切换的。那么如果是说,嗯,我现在的这个软件呢?它是一个连接软件,那如果说我们只是管突击编程,那在这个接口的这个位置,咱们可以去把它切换成拖击, 切换成拖机。连接的话就选择机器一进连接的过程当中,只有每一次新建的这个界面底色是这个颜色,就是显示着 pcd 米色和一个版本号的时候,咱们才能连接。如果是说你之前开过一个软件,然后再去的话,只能选择拖机,这里面就是没有给你选择的这个选项了,然后点确认,我们选择拖机啊,我们点确认。

三 d 模型导入文件新建,新建一个测量程序,文件名称的话就是自己定义就好了,然后点击确定 进入到软件程序这边的话,可以在厕所上去帮这个确认。好餐厅之后呢,可以确定在这个文件里面找到个导入,导入里面找到文件格式,三 d 文件导入的话, 键格式有 igs 或者是 uge a ug 格式的,以及不容易以及四六二的,还有 suv 的,我们常用的一些文件格式呢,可能就在这个 stp 或者是 igs 的比较多一点, 这个里面我们可以导入这个,就是拿这个里面的这一个那个第二集文件这个录制文件来是做实力,然后点击导入, 然后一个三 d 模型就可以导入进来,导入进来之后呢,这个模型跟我们的临界上面的实物不一样的话,我们可以在这个编辑里面把我们需要的一些装配模型,这是 来隐藏,然后呢找到这个 cd 层里面是可以去隐藏我们不需要的一些。三 d 这一个呢是一个电极,电极在刚刚上面是一个电极的一个模块啊,点击确定这个三 d 模式呢,就可以保护环境了。

接下来呢,我们介绍测量一个弓箭的完整的过程,当我们收到检测任务的时候呢,我们首先第一步啊,要做一个检测规划,那怎么做检测规划呢?就是看一下图纸上所标注的尺寸,通过这个尺寸分析我们要测量的基准和被测要素, 我们的基转后的倍测要素啊,决定了我们这个弓箭该如何摆放,我们的侧头该如何配置,我们的侧头该旋转哪些角度。 当我们确定好我们的侧头配置之后啊,我们第二步就是对我们所确定这个侧头配置进行侧头较准, 当经过我们较准之后啊,我们测量机所获得的数据就是准确的了。那接下来第三步呢,我们就是建坐标系,那么建坐标系分为两步,第一步呢是手动间隙,第二步是自动间隙,手动间隙啊就是手动测量建坐标系, 自动间隙呢就是自动测量加间隙。手动间隙的主要目的呀,是找到空间的位置,在我们批量间测量的时候十分有用,自动间隙呢就是用我们的基准 进行间隙。那我们在检测规划的时候说了,我们要测基准和被测要素,那我们的被测要素怎么办呢?我们在第四步,自动测量的时候测量我们的被测要素,这样呢基准和被测要素都被测量了,但是呢,即使是这样,还有一些元素我们是测量不到的,比如说 两条直线的焦点,我们可以测量这两条直线,但是却无法直接测量得到这两条直线的焦点,这个时候呢,我们就用几何构造可以把这个焦点构造出来,这样我们所有想要测量的元素都测量到了,测量不到的元素通过构造构造出来了,接下来呢 第六步,我们就是针对我们所获得的这些元素进行尺寸评价,那么尺寸评价呢,主要分为两类,第一类呢是特征、位置、距离、夹角类的评价,第二类呢是几何公差的评价,比如说平面度,垂直度,位置度 这类的评价。当我们评价完这个尺寸之后呢,第七步也是最后一步,我们要说出我们的报告, 这个呢就是一个完整的测量过程,那么其中啊最重要的就是报告输出,我们一定要分析我们报告的合理性,那么我们的课程呢,也是围绕测量弓箭的全过程进行展开的,我们呢在我们的课程当中会涉及 侧针校准、建座标系、手动测量、自动测量、几何构造、尺寸评价及报告输出的内容。

我想带你去巩固的吹吹海风, 我的拍摄已经在你遨游太空,脾气总是爆发,无理由的多变,你像只精灵,自由穿梭在我这片海中, 月都非常活力, 每夜保留我七秒钟的记忆力气也要穿过珊瑚,我选择上钩,这记忆选择删除,停留在上周早起流了,放下了锋利的脸,我恨透了不能忘本曾记的情,一切都来自我创业的心,这首歌写给你生气了听, 不要再生气,不要再生气, 我想带你去巩固的吹吹海风,阿童木的喷射已经在你遨游太空,脾气总是爆发,无理由的多变,你像只精灵,自由穿梭在我这片海中, 在你手指却一直盯着我的呼吸,我从小是反引起你的注意, 星空火灭荷叶显得抢眼,为何还不出现?时间不早,已经深夜两点,最深的海陆飞行已经是我前世藏的秘密,用全力穿过了整个海洋之微夜。保留我七秒钟的记忆力气也要穿过珊瑚,我选择上高,这记忆选择删除,停留在上周早进了房间的锋利的脸,我恨透了不能 包括曾记的情 翻起波澜,只是我抬头望去,月光洒满了水晶照射出的你,我不能忘记,不能够忘记,不能够忘记牵住你的手。

在编制测量程序前,我们需要建立侧头文件,下面为大家介绍侧头教练的过程。 侧头教练的菜单路径在插入硬件定侧头,弹出的这个侧头功能对话框就是我们进行侧头教练的菜单。第一步,定 侧头文件名称,注意不要输入中文字符。假设我们使用的是三乘二十的特征,为了避免随意的带来的不便,我们现在定义侧头文件名称为三 b y 二零毫米。 第二步,配置侧头选中未定义侧头,在下拉菜单中依次选择当前机器配置的侧座、 转接传感器、加长杆、侧针等。比如说我们现在使用的侧座是 txs m 转接披萨,当 tma 传感器踢发放屁侧针 三乘二十配置结束。第三步,添加角度。这里我们有一个 a 角 b 角的概念, a 角是当我们面对测量机时,侧头前后摆动旋转,与 c 轴锁成夹角悬臂机器在这里有所不同, b 角只侧坐向四周,旋转后相对于开始位置转过的角度, 确定使用的特征角度。比如说 a 角四十五度, b 角六十度,点击添加角。同理,我们还可以添加角度, a 角九十度, b 角 一百八十度,点击添加角。在新角列表里面我们都可以看见添加的角度,实现多次添加确定即可。 这时我们勾选用户定义教练顺序角度 a 零 b 零是基准角度,必须指定一个教练, 点击 a 零 b 零后,按住 ctrl 键依次选择其他角度定义顺序。 第四种,参数设置,点击测量测量点数 教练时每个角度测量标准球的点数一般为九点逼近回队距离侧头处侧或者回队时速度转换点的位置可根据情况设置,一般为三毫米 移动速度,测量时位置间移动速度设置为百分之二十到百分之八十之间 处测速度,侧头接触标准球时的速度设置为百分之二到百分之八,推荐为百分 二。 dcc 教练操作类型,教练侧肩交验模式用户定义层数三层,这里的层数与上面的测量点数相对应, 测量点数为五,此处层数设置为二,测量点数为九至十二点,层数设置为三。机制角零度,中置角零度。 同时我们还需要定义标准球的参数。在该对话框最下面,点击添加工具, 输入工具标识工具类型,选择球体 支撑史料 ijk。

那么当同时测量多个相同的零件,或者是测量同一零件的多个相同的特征的时候呢,我们可以使用循环或者是阵列,接下来呢,我们就看几个阵列的例子,阵列呢一共分为三种, 偏置阵列,旋转阵列和镜像阵列,那么我们就分别看一下这三种阵列。首先看第一个,我们呢已经测得了这个黑色的圆,我们想获得右边的这两个红色的圆,那我们怎么来设置呢?我们要设置阵列的前三项, 那么我们看到啊,我们这个黑色的圆和这个红色的圆呢,是沿 x 轴相差的距离是十,所以说我们在这里面呢 x 轴填写十次数呢,这里面填两次, 因为呢我们要获得两个红色的圆,接下来呢我们再看下面这个旋转阵列的例子,我们已经测得了黑色的这个圆,我们想获得绿颜色的这三个圆, 这个时候呢,我们就用到了阵列里面的这一项角度, 那么我们从黑颜色的圆到绿颜色的圆相差是九十度,所以说在角度这里面呢,我们添九十度,偏置次数呢添三次,我们就可以把这三个圆阵列出来了。 我们再看最后一种类型镜像,我们已经测得的是两个红颜色的圆,想要获得这两个蓝颜色的圆,这个时候呢,我们就要使用阵列 镜像这边这个选项,因为啊,我们是把这个红颜色的圆翻转 y, 得到我这个蓝颜色的圆,所以说这里面我们就选择翻转 y, 大家注意看一下啊,红颜色的圆和蓝颜色的圆只有 y 值是相反的,所以说呢,我们在这里面选择翻转 y, 这个呢就是阵列。

大家好,欢迎来到 pcd miss 小讲堂,在我们编程的时候,有时候会遇到孔或者点,特征是按照一定规律进行排列的, 如果我们挨个创建就比较浪费时间,这时候我们可以巧用这列功能来快速的完成创建,接下来我们一起来了解一下。首先选中助体三,在编辑中找到复制, 在编辑中找到正页,在角度一栏中填入四十五度,在偏置次数中填入七 次,点击确定,在编辑中找到正列粘贴,此时我们可以看到通过正列快速创建出八个圆柱。

接下来我们就进行改变动画速度的讲解,最后我们就讲解碰撞测试,这就是我们会在 pcd 面层脱机编程 中所讲到的所有的大纲内容。那接下来我们首先讲解功能键的应用, 为什么要讲解功能键的应用呢?因为我们在平时测量的时候,我们是有三图标测量机还有手柄来 进行编程的,而我们现在的话是只只有计算机的键盘,所以说我们下来必须要用到的可能有一下快捷键。首先我们第一个讲解的是 ctrl 加 m, 也就是我们的移动点,实际上是代替了 是我们手柄上的 parent 按键。第二个就是我们的奥特加减号删除错误点,其实也是代替的我们手柄上的 delete parent。 第三个按的键结束一个特征的测量,实际上代替的是我们手柄上的答案。按键 下来还有一个图标很重要,就是我们的程序模式图标。 程序模式大概什么意思呢?就是允许你从导出的 igs 文件中使用 cd 数据学习和编辑零件程序, 使用程序模式,从线框或者 cd 曲面模型中创建测量特征。在 cm 的推测模式下,在程序模式中您使用侧头模拟出测,他就是一种模拟出测,也就是我们在编程的时候必须要用到的一个功能。 下来我们回到我们的大纲,我们接下来讲我们的第二大部分侧头配置, 我们以目前最新的二零一四版做一下演示。首先文件新件 林建明根据自己的需求和客户的一个习惯进行填写,例如我们填一修订号,根据客户图纸或者客户 习惯跟序列号都是一样的进行填写单位,我们进行图纸的一个,根据图纸的一个需求进行毫米英寸的选择,我们一般选毫米这一块的填写,跟我们的连击是没有任何区别的,跟连击编程是没有任何区别,确定。

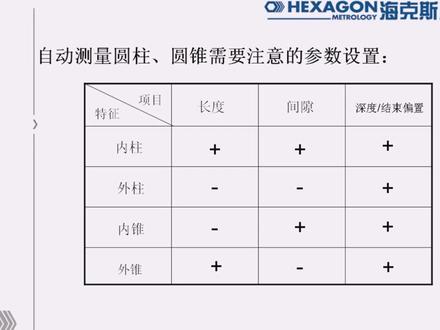

自动测量圆锥举例,在工具栏的自动测量工具条中点击自动测量圆锥对话框, 自动测量功能的这些对话框里面功能都很相似,所以我们现在直接举例说明自动测量圆锥。假设我们现在要测量的圆锥式,输入他上秒面的中心坐标 曲面零零一, 我们说圆锥的曲面,也就是他的使量方向是小的洁面元一端,指向大的洁面元一端,那么我们测量的如果是一个 内椎的话,他的使量方向就和他所在平面的使量方向一致,如果是外椎的话,那么就和他所在平面的使量方向相反。现在我们测量一个内椎,所以定义曲面方向为零零一, 角度一零零,其实角中指角直径十五,注意这里的直径是我们输入中心处所在洁面员的直径。 内圆锥角度指锥角输入三十度, 长度负十三,注意长度正负 下面的参数,每层侧点三个,深度 一个,偏置两毫米层数三层 压力点间隙自由移动,距离设置相同。 我们打开路径线开关可以看见这个就是我们现在要测量的内圆锥 所有参数设置结束,激活测量,点击创建,关闭自动测量圆锥对话框,这时候在编辑窗口可以看 看到我们圆锥的测量程序。 在自动测量圆柱和圆锥的过程中,有几个参数是需要我们去注意的啊。我们看这个表格, 对于内柱内椎,外柱外椎,在长度间隙和深度结束偏置的设置上,他们都有所不同。 看这个表格仔细理解, 希望我们对这个表格能够熟悉。在平时的测量工作中,不要因为参数设置错误,导致测量及使用上的问题, 最后给大家介绍一下自动测量球,在自动测量工具条中点击自动测量球, 在这里我只介绍一个概念啊,就是这个骑士脚二和中指脚二,我们说前面已经有了骑士脚和中指脚,怎么这里又多出来一个骑士脚二和中指脚二呢? 其实两个定义的是不同的角度,其实角二和中指角二定义的是球体上纬度方向上的角度。 好,下面咱们用这种图式的方法啊,再仔细理解一下,其实角二和中指角二, 假如我们现在要测量这个外球啊,这是我们的特征,我们定义起始角二和中指角二,角度是零度到九十度,那么我们看一下在这个特征上是一个什么样的角度啊,我们说是纬度方向上的零度, 零度位置,九十度位置啊,那么当我们测量的时候,我们再注意看一下啊,仔细观察, 这个时候我们测量红宝石球,测量其实角二零度位置,我们看平面和球是一个什么样的位置关系啊,所以说我们 现在定义骑士角二为零度,那么这样测量是会出错的啊,所以我们说这个角度现在这样定义是不对的, 那么我们把它更改为十五度到九十度,就是说给他定一个安全角度,避免在测量过程中出现碰撞这样的事故,这个时候我们再去测量就是没有问题的了, 这就是骑士脚二和中指脚二的理解, 那么我们现在举一个自动测量球的例子,假设我们要测量的球是输入球星坐标 曲面零零一,角度零零一, 其视角和中视角零度到三百六十度,直径十二点七。外球 其实角二十五度,中指角二九十度啊,我们可以看见,这样,看见他一个测量范围,把它放大,测量点数啊,就是说我们在测量这个球的时候,一共测了多少个点?九个点定一行数,三, 样例点为零,球的样例点我们说可以设置为零或者一。当样例点数为一的时候,在程序自动运行测量球时,总是会提醒我们手动 采集一个样例点啊。所以说如果是已经编制好的程序,我们再自动 测量的时候给他设置了样例点,那么程序在运行到这里的时候,他会中断,提示我们手动踩一个点,然后测量程序继续。所以说我们这里就不设置样例点了,给他设置为零, 自由移动两者距离二十所有餐住。设置结束,激活测量,点击创建 测量结束,关闭对话框。在编辑窗口里可以看到我们求特征的测量程序。

大家好,欢迎来到 pcdmis 小讲堂,今天我们一起来了解一下创建自动特征的另一种方式。我们知道要创建一个自动圆柱,我们可以点击自动圆柱图标,然后在数模上点击, 点击创建即可完成。那另一种方式是如何操作的呢?按住键盘上的 shift 键,将光标放到你要创建特征的位置, 等数模变了颜色以后,点击鼠标左键点击应用, 我们再来演示一下。 注意,用这种方式创建自动特征时,建议大家 f 九点开检查一下相关参数,比如样例点或两者, 以及深度和结束深度是否合理。

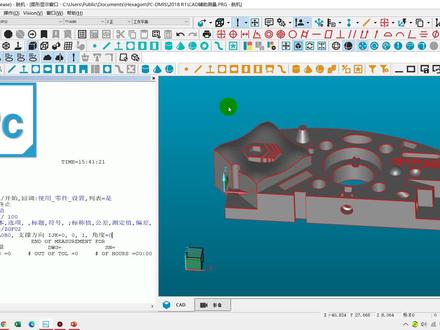

好,刚刚讲解的是我们的 cd 辅助测量,现在的话讲再讲一个小功能啊,数模坐标系的转换,数模坐标系转换, 那这个是这样的,我们数模是自带坐标系的, 这个有时候我们导进来的时候啊,比如我们弓箭在我们的机器上摆放一个位置,摆放一个方向,是吧?这可能 跟你数模啊导进来的坐标系走向是不一致。那这个时候呢,我们就需要让我们的 数模和左边去轴向,跟我们在机台上弓箭摆放一只。那比如说我现在倒进来一个数模文文件导入 stp, 这个高手 有没有选择这个,我这个这个空间啊?点头头切换他原有的数据, 好,来看一下这个倒进来之后,我们点一下这个头型,显示头的立正,可以看到啊,然后旋转一下,可以看到我这后面是 真正要测的是在下面,我这个姑娘按正常来说应该是这样的办法,是不是你现在的话,如果说你测量的话会影响我们的, 我直接去测量的话,会影响我们的一些编程啊,那这个时候呢,我最好进行一个售模做标记的转换啊,这个时候在哪呢?点则点击操作 图形显示窗口,找到里面的转换,点击转换,点击转换啊,出现一个转换,这个 里面有两个,一个是这个转换,一个是这个旋转, 转换的话是对我们的位置啊,就是平移的啊,就相当于我们做一个平移,这个旋转啊,是对我们的轴向,比如说这个位置我们来看啊,那这个空间啊,我们是这样趴着的, 那肯定是要像这个样子,这这个的话我们可以看,那可以让他绕 f, 让 x 轴转一个一百八十度,刚好翻一个面,我可以选择 x 轴旋转 一百八十度,点击应用,这时候点一下 z 证,头像是从 c 证,我们可以看到我们工具就摆正过来了,这个才是我们正常的一个照相啊。 那现在的话,比如说我们这个方向对了,我们中间就要这样放着,还要设计这个问题,这个位置不对, 我们正常来说的话,这个这种封面的话,我们肯定是 z 圆点在这个面,我点确定 z 圆点在这个面,是不是啊? s y 圆点呢?都在我们这个四边的中间。那这个时候我们可以用我们这一个功能叫自动点功能,去看一下 到底这个现在有多少人,在哪呢?啊?点,用自动点,点开自动点,我看一下啊,首先看一下, 看下这个面,我们的心原点正常应该是在这个面,点到这个面之后,我们发现这个 z 是等于负四,也就差了四个毫米, 对不对?所以说这个空间你可以看到啊,从这个位置啊,实际上坐标是在这个面上面四毫米处,比如说现在需要弓箭 移动四毫米,对不对?但是这个功能要注意一下,这个跟我们定好的,你可能想的是移坐标系啊,坐标系往下移负四是吧?但是这个啊,这个功能实际上移的是我们的弓箭,所以说 继续操作,重新显示窗口转换,这个地方, c 应该是物色正色,实际上是空键往上移动四毫米。应用 啊,确定之后再来验证一下,从自动点可以看一下这个面啊,啊, c 就等于零了, 好关掉,这时候呢,我们来看一下 y, 还是用自动点好。那我们这个就呢只能验证啊,首先点下这个面,看一下, y 是十七点五,看到了啊,然后看下这个面, 这个外是没点到啊,这个外是副实际点,我们就代表外是在中心不用动啊,那现在需要动的就是 f 在这个一看啊, 远远一看的话, x 就不是在中心的,那这是怎么办呢?我先看一下啊,哎,比如说这边左边近是吧?先点一下这个 左边这个边,看一下 x 是十五点五,我们可以先把这个 x 原点移动到这个边上啊,移动到左边这个边上,左边这个边上啊,记住十一十五点五, 操作同一显示窗口转换。但是记住啊,现在是移弓箭,所以弓箭是一方,右边移是不是?那就是正直啊,输入十五点应用啊,确定好用,自动点击验证一下, 可以看一下啊, x 是零的,是吧?那现在再看一下左边边走啊,边左边就是一百二十一,这一百二十一呢,我们就需要移动一半了, 那就是六十点五啊,操作 不易,显示窗口转换啊,那这个我们来看一下,就是这个弓箭往右边啊,往左边移啊,往左边移啊,就是负的啊, x 负六十点五,你确定 好这时候看到啊, 我们这个坐标器轴向以远点都设置好了。

下面的话我们继续第二部分啊,就是我们实际的笑真的怎么操作啊?软件上怎么操作啊?然后那么继续开始吧。嗯,首先的话就是我们笑真的话就需要打开这个工具栏呢,打开这个 测测下这个工具栏啊,这个工具栏怎么打开啊?那这种一般情况下的话,我们最多的话就两种方法。第一种方法是什么呢? 其实的话是这样的,我们每次点文件点新建啊,他都会,比如随便用一个名啊,新建一个程序 取消,其实每一次新建程序都会跳出这个, 每次新建平都会跳上这个车,如果你后面你真的忘了怎么弄开,怎么打开这个车的话,你真不行的话,你就去新建一个程序啊,他会自动跳好啊,当然我们实际用的可能我们如果说有现有,已经有现有程序,我们用的最多的话是另外一种方法 啊,比如说是已经编好这个程序啊,我们找到程序的最上面会看到这里有这样的杨幂加在侧头, 这样的小米加在侧头,那你把高标放在加在侧头这一行啊,放在哪都行,然后去按 f 九, f 九,你按 f 九就会跳出来这个特工啊, f 九是编辑的意思啊,那现在就是你去编辑加载这个这个命令啊,跳出这个工具框啊,这个工具框的话啊,首先第一步 我们干嘛要配置策划文件?配置策划文件的话啊,嗯,那我们这里面主要两个地方,第一个在这,另一个名字在这个位置,你给他取名字 啊,相对来说比较有标识性的,以你真的长度和加长真的大小和长度以及加长感的长度啊,最好以这样的名字去念,会好一点啊。那现在啊, 嗯,那我们在开始之前的话有必要了解一下配什么东西,这样配的就是我们 我们机器的上的这个部分,我们这里的话有三个例子,先看一下,比如说第一种是吧?我们机器啊 从上到下这个分别是什么?就是侧坐啊,分解开,我把这分解开到这就是这个东西是侧头,那这个地方呢就是我们拿 装针的可以吸到这上面这个东西叫吸盘,那这个东西呢叫加长杆,那这个东西呢叫侧针啊,就是你看我们看第二种情况,第二种情况就是这个东西是侧坐是吧?啊? 然后把它分开,这个东西是转接啊,这个地方呢转到这就是侧头洗盘加伸展侧针。 咱们看啊,这个是手动的一个侧头,上面这个就是侧坐啊,侧坐就是让人转角的啊,这个叫侧头啊,这个是吸盘,这个呢?加长杆,这个叫侧这个啊。 嗯,然后呢再讲一个简单的一个小概念的话,就是其实上面这个部分不管是侧坐,侧头吸盘的话,你不会去动的啊,你们主要有呃变化 画的主要是什么呢?就是加深感和侧针啊,加深感的话我们看到就是长这个样子, ax 的二十 m, 这个二十呢代表侧针的加深感的程度,加深感的程度 你你看加多长的话啊,你的加长点是十到二十的还是三十的啊?你装多长你就加多,你在里面就选多长的啊,然后这个啊,这是侧针啊,侧针的那个啊,这个二前面这个 t 啊, t 就代表了红宝石直径式啊, 然后针啊, b y 二零 m 代表红棒侧针,总长是二十毫米。 那然后我们继续开这个,那首先的话在这输入一个名字,比如说啊,就意思啊,意思输入一个名字, 这个名字呢啊,然后我们就,我就按照我的第一种这个车配置情况啊,进行一个配置测试啊,从侧坐,侧头吸盘,加深的侧轴 啊,把这删掉啊,从头拍啊,首先的话光标点击这个微定义测图,然后在下料框里面一次性选择我们刚刚那个配置啊,比如说最上面的就是侧坐,我们的侧坐是 a 区 a 区杠 a s 六杠 t, 然后呢 厕所下面连了一个我们的字头,就这个就是雷子的 i s p x x x e s 刚剃的这个 个头,下面是吸盘,吸盘就是主要是你拿起来为了上面装真的,然后这个吸盘的话就是 sp 茶颜色实物这个啊,你在这其实你每次选的话,他都会对应的,所以说有时候如果说不对的话,你看一下啊,你选了,你看一下对不对啊?然后呢我就再加一个 二十的加长杆吧, a 字键二十,然后再加一个, 比如说我们那上面是一点五乘三十的才认识啊,可以看到啊,我们这个位置就是根据我们 什么呢?根据我们装的机器,我们从上到下是怎么装的,装了什么,你在这个位置呢就怎么去选 啊,这个就是配好了就取这个名字叫李四,然后这一个侧针呢,侧坐啊,侧头 吸盘加上盖测这个,嗯,搞完之后下一步的话你就添加角度,点添加角度啊,因为现在可以看到这个位置,七国测界列表里面啊,实际上他只有一个默认的 a 零比,那我们实际 可能的话不够用,那你根据实际情况你需要哪些角度你去添加啊?呃,至于 a 角比较怎么定义呢?你看第一个视频, a 角,比如说我现在就随便添加几个,比如说添加一个 a 九十一零是吧?点添加, 然后再添加一个 a 九十比负九十添加,然后再添加个 a 九十比一百八添加。好,确定 点错了,点确定了,然后现在看啊啊,这个就是默认制作 会跳海的 a 零比例啊,也就是我们的参考角,然后这个是刚刚添加的三个角,然后呢我们继续填完角度之后呢,我们就开始参数设置啊,就设置这些笑声的参数啊,这个时候就点这个测量按钮,点测量 就跳出了我们下一侧图的一个地方啊,这个位置我们来看一下,嗯,首先的话就是这四个参数,这四个参数,这四个参数测点数必定距离、回退距离,移动速和接受速度 啊。测点数的话啊,目前的话,我们一般情况下手动的测测的话是十二个点, 一般手动操作十二个点,自动不是自动操作十二个点,手动操作九个点, 这个并回的二点五四的话,你可以不用去懂的啊,这个移动速度是吧,这个移动速度的话,我就建议的话,你就他默认是二十啊,你就,呃一百以内呗,一百以内啊,一百以内,当然如果说你很熟的话,你可以改的更高啊 啊,然后这个接受速度啊,接受速度如嗯,这个地方呢,如果说你没有用小针啊,你都是用翻译以上的针啊, 分一以上啊,分以上的针的话你就有二,就看到我们这个地方这个二, 记住数二就行了啊。如果说你要用小针的话,那具体情况到时候再说啊,一般情况下我们很少呃,用的最多都是一百以上 啊。这个地方啊选自动,选自动,如果说是有需要进度更高一点的话,你可以选这个 dcc 加 dcc 啊,这个进度会更高一点啊,然后下眼模式,下眼模式的话啊, 现在模式的话我们就选用户定义啊,层出三层其实叫零度,中角九十度啊,然后的话啊看这个位置啊, 可用工具链接。这个是我在用海克桑森的标志经常会忽略的一个点, 这个东西指的是什么呢?这个东西呢 东西指的其实就是我们的效应工具啊,我们这个效应工具前面我们说过这个地方需要定两个参数啊,一个是我们的什么呢?他的方向,一个是纸巾, 其实对于你们来说的话,你没把方向记住,等会我们来看啊,记住就是零零一就行了,直径的话你去到你的基台上去看一下你的直径是多少啊就行了。那我们来看一下 啊,我们点开一个添加工具,比如说在工具标识,这这也是啊,就给人家取个名字吗?这里叫张三, 你们可以用其他人的啊,刚才啊,这里的话啊,直升十辆 a, 直升十辆借直升十辆 k, 就是我们给的方向的地方,那就是零零也 直径,那这个直径啊,你就到你机台上,你看他的这个标识在哪,比如说我们前面的看到的。 那比如说我们拿其中一个例子,比如说你到你的基台上,比如说点开你看到你的确认工具啊,然后趴在这,你看那个直接是多少,比如说这个啊,十五点零八四零是吧?好,那你就把十五点零八四零给输进去了 啊?是,比如说这啊,直径十五点零八四是吧?你一定要这个位置啊,是多少是就是多少,你比较省略啊, 你别说我前面输个三位就完了啊,就输个十五点零八四零。不管了,这个一定要准备啊,点确定,那然后我们点一下下来框看到啊,这个 就是张三,就是说就给这个我们的相关工具做定义的啊,他的方向直接做定义的啊。 嗯,然后的话这个位置啊没有选择任何侧间,什么人选择?嗯,这个位置的话啊,我们大多数情况下你看啊,呃,选这个就是这个位置吗?比如说现在啊,我 不选角度是吧?哪一个角度也没选啊?你如果说选所有车间,他就把你所有的角度都给测量一遍啊,就是这个意思啊, 啊,比如说这我都选中了,是吧?那你其实这个位置啊就无所谓了啊,比如说我点测量 啊,这个位置我们猜出再看一遍啊,这个地方,这个地方下一模, 是啊,工具啊,工具选,我刚刚在张三这个地方选所有侧间,点测量啊,点测量之后看到这个位置啊,边对工具移动,这个是 就是在问你,你现在你这个其实要针对你上一次啊,比如说你上一次有没有效果,真,你上次效果真的话你肯定把标准球你的效应工具固定在几台上是吧?他就问你你这个工具有动过吗?还在那个位置装着吗? 那大多数情况下可能就是你削完之后你把它移走了吗?你现在又把它给拿过来拧上去那肯定不是原来的位置,你就选中间的式,我要去裁剪定位啊啊是,然后就跳在这个对话框,这个对话框针对我们 自动操作要特别注意啊。手动操作无所谓啊,反正手动操作你自己转角有这个地方的话啊,呃两个点,第一个点的话是这个警告啊 是这个警告啊,侧点将旋转到就是因为这个地方要转角了。呃所以说我们碰见这个地方方的话一般你扭头去看一下你的呃 操作是不是出一个安全的位置,敢不敢转角的位置啊?如果敢的话你再去点确定。第二个要注意的话是因为我们前面说过关联啊,关联的话就需要以我们 a 零 b 零作为我们的参考角度,那这个地方你要注意了,他是不是要转到 a 零 b 零,如果不是也代表你 操作有十五啊啊点确定啊点确定,因为我这个是托尼软件,点确定不会跳出另外一个对话框了啊。 其实我们再继续看啊,其实如果正常情况下的话看这一页我们选这个地方选择是手动裁剪定位,然后再警告这个地方点那个确定实际上还会跳出来这个地方啊, 执行对话框,这个执行对话框的话啊就是我们这个笑针啊他的运行这个 过程啊,那这个地方实际上你会看到有一个什么,有个文字,他说在什么什么处沿着侧头方向在 id 位提点 a 零 b 的球踩点,一旦你看到这个直行对话框的时候,你现在就移着,就是根据 可能你操作过啊,那你就是一的测量机吗?在我们要求的最高点,使用操纵杆控制测量机,在测试 标准球正规的最高点去打一个点,然后按个确认,他就会根据我们刚刚配置的这些参数进行消沉了啊 啊,然后你等他笑真笑完,笑完之后这个直行对话框就会消失掉啊,消失掉会跳,他又跑到哪个对话框呢?他实际上又跑到这个侧头工具旁了啊, 又跑到这个侧过去啊,这就代表效果啊,做完之后呢,不要着急结束,你这个地方再点这个结果啊,点这个结果你要看下你的笑的真到底啊,怎么样? 那我们这个结果的话主要就是看这个,比如这个地方就是两个角度,一个 a 零 b 零,一个 a 就是 b, 一百八就是 a 九十 b 一百八,你主要看啊,主要看这个什么呢?这里是十六 s d t v 啊,我们主要看后 这个尺啊啊,这个就是他的 sgtv 标准偏差,这个当然是越小越好,是吧? 那到这个位置啊,我看了结果之后啊,结果没问题,才代表我们整个效果真完成啊。

接下来呢我们讲一下三坐标操作盒的使用,那么大家看这个呢就是我们三坐标的操纵杆,当我们按住这个使能按钮的时候,我们的操纵杆就可以沿着机器的 x 方向, y 方向和这方向进行移动了, 这个呢是速度旋钮,可以调节我们机器移动的速度。下面的这个键呢是家电按钮,在我们开机的时候呢,先要给操作和家电,我们机器呢才能回家。 这个呢是操作和尚的急停按钮,在我们开机的时候呢,要保证我们这个急停按钮是被旋起的,当这个急停按钮被按下的时候呢,我们的机器呢是掉电的状态,我们可以轻轻的推动这个机器。再看一下这边的这个按 扭呢是侧头近点键,我们一定要保证这个灯是亮的,否则我们的侧头是不踩点的,同时呢他也是扫描侧头平衡的按键。再看一下这个这个乌龟一样图标的,这个是慢速旋钮, 当我们这个慢速旋钮点亮的时候,我们的机器的移动速度会变得非常的慢。再看一下这个是删除点键,这个是确认键, 当我们的操作和驱动我们机器的侧头在弓箭上测量特征的时候,当我们测量完这个特征啊,我们就按下确认键,这样呢就会在我们编辑窗口中产生这个特征的程序。 再看一下这边的这个键叫移动点键,移动点键呢是在我们自动测量的时候,避免元素和元素之间碰撞的, 他其实也是空间的一个虚点。再看下面的这三个是轴向锁定键,当我们锁定了某个轴之后呢,机器就不能沿着这个轴进行移动了, 上档键呢是配合其他按键进行一些组合功能的。再看一下这个锁头,这个锁头呢其实是锁定键,他也是我们侧头开沟的一个按键。 我们再看一下这个按键,这个按键呢是操作模式键,操作模式键下面呢有三个模式供我们切换,第一个呢是在机器坐标器下移动,第二个是在弓箭坐标器下移动,第三个呢是在侧头坐标器下移动。 我们再看一下最后这个按键是直行暂停键,比如说我们在自动运行程序的时候啊,希望中间呢暂停一会,我们可以通过这个按键来进行切换。

大家好,当我们评价出一个轮廓度,如果仅仅输出轮廓度的文本报告,拿到报告的人可能还会提出以下疑问,这段轮廓最差的点出现在哪里? 整体形状?哪里是腰线的?哪里是凸起的?如何能知道具体某个点偏差多少?带着解决这些疑问, 本文介绍几种直观展示轮廓度图形的方式,帮助我们更好地理解轮廓度,更好地指导生产工作。方法一,报告图形分析报告文本分析 f 九点台评价语句切换到报告选项卡,可以看到报告文本分析、 cad 图形分析、报告图形分析三个选项。我们首先打开 cad 图形分析,设置合适的放大倍数,在报告中即可看到下 图所示的分析视图,该图形双击之后,操作方式和图形显示窗口一致,你可以使用 ct 二二加 c 的快捷键缩放到合适,调整到合适视图之后退出编辑即可。如果我们打开报告文本分析, 则可以显示每个点的偏差。方法二,显示的图形和 cad 是脱离的,如果需要分析的曲线曲面较多,可能难以明确背测元素是哪一个曲面, 那么我们可以 f 九点开评价语句,切换到报告选项卡的 cad 图形分析,这时候报告窗口即可看到如下分析图形,那么如何将该图形放置到报告中呢? 拍昆明需有抓屏功能,但只能以图形显示窗口当前的视角抓屏。如果 只使用抓屏功能,我们在运行程序过程中就不能转动图形显示窗口的数模,非常的不方便,那么我们就要借助另一个功能试图组这两个功能都可以在插入报告命令中找到。 方法是,首先在图形显示窗口调整到合适视角,使用创建视图组存储当前视图,然后再使用回调视图组调用存储的视图, 最后使用抓屏命令抓取到报告中,最终效果如图所示。方法三,显示点信息既然图形可以结合 cad 显示,那么每个点的偏差是否也可以结合 cad 显示呢? 当然是可以的,在保存视图组之前,在使用一个插入到报告命令点信息就可以实现了。可以参考 口上图的设置。先选择尺寸列表的评价项目,点击选择所有分别在上方的点信息格式,勾选想要显示的信息,设置合适的触测间隔,如果触测间隔过小,可能让叠信息堆叠在一起无法分辨。另外也建议勾选最小最大值。 一起来看下最终的效果吧。以上三种方法都可以帮助我们更加直观的展示轮廓度图形,大家可以结合自己的需求选择最合适的方式。
