麦科信示波器入门教程

你好，我是龚克楠孙老师，一个分享硬件知识的 apple 柱。我相信关注我的人应该都听说过试播器这个东西， 也应该知道他是用来显示波形的，不过真正用过或者会用的人应该很少，试播器的普及度也远远没有万用表来的高。我自己的话，大概在高中的时候其实就已经听说过试播器了，也听别人说过这个东西很重要。 不过电子专业的我整个大学四年好像也没搞明白试播器应该怎么用。直到工作以后，某个试播器公司派了一个工程师来给我们做了一次培训，我对那次培训的印象还是蛮深刻的，那位工程师讲的非常好，一下子我就掌握了试播器的基础用法， 学会了试播器的使用。我的工作就像是打开了新世界的大门一样，以前很多束手无策的电路问题，在试播器的帮助下很快就 解决了。比如说这个电源用万用表测量是稳定的五伏输出，但是用试播器一看，却是波涛汹涌的，这样的电源很可能会导致系统异常工作。又比如电脑和单片机进行创口通信，单片机没有对电脑的指令做出反应， 那么到底是单片机没收到信号，还是单片机的执行代码有问题？这个时候只需要用试播机看一下波行就可以了，如果有波行，说明通信没问题，是单片机自己出了问题。而如果没有波行，就要考虑是不是通信链路出了问题。 比如说他可以捕捉到这个开关导致的上电电压异常，这种异常通常会导致电路的烧毁，我们应该避免打个不恰当的比喻吧，万用表就像是自行车，学起来简单，用起来也方便，不过去不了太远的地方。试播期呢，就更像汽车，如果你 从来没用过，好像没有的话也没什么关系，但是一旦用过之后，你会发现你根本离不开他了。可以说有了试播器的帮助，不管是硬件工程师还是电路维修人员或者是业余 diy 玩家，都可以达到事半功倍的效果。 接下去我就给大家演示一下试播器的基础操作方法。这是我自己用的一台入门级试播器，上面有很多的按钮跟旋钮看起来就很复杂的样子， 但是就像是这种老式的电视遥控器一样，常用的按钮其实就那么几个，一开始我们只需要了解这几个按键和旋钮就可以了，其他的功能可以先不用管。 我们首先来看一下这四个旋钮，首先是左上角这个旋动时波形上下移动了，然后是左下角这个旋动时波形变高变矮了，这两个旋钮其实就控制了黄色这个 通道垂直方向的位置和高低。然后看一下这个旋钮，旋动时波形左右移动了，同时屏幕上方还有一个箭头，标注了当前波形的中心点位置。下面这个旋钮的话，可以改变波形的胖瘦。 需要注意的是，就像你用放大镜看东西，虽然东西看上去变大了，但是东西本体是没有变化的。这四个旋钮存在的意义就是调节波形的位置和形态，让你更方便的去观察波形，但是波形本身是不会改变的。 接下来要介绍的就是今天最重要的内容了，也就是这个旋钮和这两个按键。搞明白了这部分功能，试播起就算入门了。 先简单的介绍一下试播器的工作原理，这个可能会有点反认知，大部分人可能会觉得信号是这样子留过试播器的显示屏的，但实际上试播器是截取 一段一段的波形，然后逐针放在显示器上给你看的。问题就是如果你不告诉示波器如何截取波形的话，他会随便的截取，然后你看到的波形就是这样乱七八糟的，看上去还在移动， 其实背后的本质就是试播器随便截取的每一针都不一样，把这每一针放在一起快速的播放出来，你就看到了这个流动的动画，显然这种显示样式对我们来说毫无意义。 而这三个按键就是告诉试播器应该如何截取波形的。先看下这个美女，按下之后，屏幕上会跳出来一个菜单， 这个菜单就是用来设置截取波形的特征的，统一使用默认设置就可以了。然后旋转这个旋钮，可以发现这个箭头跟着移动了，当这个箭头进入正弦波高度区域时，画面就 禁止了，同时旋转这个旋钮时，下面这个数字也会跟着变化，这个数字就是当前这个箭头处的电压值，我们最终设置的电压是六百八十毫伏。那么这个菜单和电压是什么意思呢？ 其实就是告诉试播器找到第一通道上升边沿的六百八十毫伏那个点，也就是这个地方，然后以他为中心截取放在试播器的显示屏上，这样子截取的每一针都是一样子的了，所以你看到的也就是一个静止的画面， 这样的话我们就可以很方便的观察各种周期性的波形了，比如说一开始的这个电源波形，或者是串口通信波形都可以。那么对于这种突然的脉冲要怎么测量呢？因为按照试播器的工作原理，这个脉冲只会在屏幕上显示一次，瞬间就没了，这个时候就需要用到这个 新狗按键了，他可以帮你捕捉你想要的波形，然后截取这一针暂停了给你看。例如我们需要捕捉开关闭合时上电的异常，那么只需要把捕捉电压设置为十六伏，然后按一下新狗按键， 让试播器开始捕捉。当试播器在截取的波形中找到带有上升超过十六伏的特征波行时，就会把这一针放在显示器上，我现在按一下开关，试播器就立马帮我捕捉到了这个波形，是不是很有意思。 最后一步是测量这个波形，也就是这边的苛索按键，按下之后会出现一个测量的卡尺，同时也会跳出菜单，你可以选择测量时间还是扶持， 同时这个最大的旋钮可以移动卡尺的位置，就像这样子，然后我们就可以知道坚持的最大电压和持续时间了。 那以上就是试播期的入门操作介绍了，掌握了波型的调整，捕捉以及测量，你就可以去排查很多问题了。当然我相信很多人可能还是没有太听明白，其实对于这种仪器的使用，最重要的还是实际动手操作， 我相信当你有一个试播器的时候，再回来看这个视频会有更多的收获。那下期视频我会给大家介绍一下试播器的选型，以及试播器有哪些值得关注的参数， 如果你觉得对你有帮助的话，不要忘记关注和三连，那本期视频就到这里，我是龚柯南孙老师，我会定期给大家分享一些硬件相关的知识，拜拜。

说到麦克逊汽车诊断试播器 s a t o 幺零零四之后，首先我们先检查一下外包厢有没有破损，然后就可以拿去开箱啦。 我们拿出这个透明塑料袋，里面有校准证书，装箱清单，快速指南和合格证。 接着拿出珍珠棉包裹的湿波器，然后我们拆开湿波器的塑封，注意不要在塑封的情况下使用湿波器，这样会影响湿波器后面风扇的散热。 然后我们在试播器右侧接口找到这个电源锁，这个电源锁是防止试播器误图开机的， 出场的时候我们会播到 off， 我们现在把按钮播到 on， 然后按下电源键就可以开机了。 视波器上另外几个接口分别是接地插孔，校准方波信号接口， 待会我会教大家用到的。下面的是 usb 二点零和三点零接口， h d m i 接口， type c 接口以及 d c 十二伏电源插口。 我们打开支架，直到听到嘚的一声，然后就可以稳固的将试播器放置在桌上了。然后我们拿出箱子里的配件盒，里面有适配器，电源线， 鳄鱼夹，刺针， bnc 转向交头线以及标配的探头套件。我们打开探头配件带，里面有探头说明书，探头校准棒，四环 接地弹簧针、 ic 测试护套。接下来我们给大家演示一下如何进行探头的校准补偿，以及如何用试播器进行一些简单的测试吧。我们拿出探头，将探头的 bnc 口插入试播器的通道，一 再插入以后旋转一下这个金属环就可以将探头固定住了，同样的拔出的时候也要记得先旋转解开固定哦，然后将探头的套子向下压， 就可以露出测试勾子。将测试勾连接到我们刚才提到的校准方波信号接口，注意是下方这个接口 夹子斜上方这个接替信号，然后按一下试播器上的 auto 自动按键，让试播器自动完成设置。 我们也可以调节试播器的垂直档位和时机，以及上下左右移动波形，将信号调整到自己喜欢的样子。 当信号出现如视波器中黄色通道一所时的方波信号，说明探头补偿没有问题，我们可以给探头更换色环，使集合通道的颜色一致，便于我们识别。给 通道二和通道三也同样介绍校准放播信号，可能会出现蓝色通道二和紫色通道三这样过补偿和欠补偿的情况，如果是这样，就说明探头需要进行校准。我们找到探头配件代理的这个校准棒， 将其对准探头上的螺丝孔缓慢的进行调节，注意观察是否器上方波边沿的变化，直到肉眼可见调平位置。 拔下探头的测试勾套，套上 i c 测试护套，测量电路板上的某个测试点。 可以从试播器上看到这是一个直流信号，当我们测试信号的 时候，要尽可能的使用短的地线，比如使用接地弹簧针，而且接地点要尽可能靠近背侧信号，这样的话可以大大减少干扰，提高信号保存度。 给任意通道接上一根 b n c 转香蕉头线，香蕉头可以接入刺针或者鳄鱼夹，刺针可以刺入传感器信号线，鳄鱼夹可以搭铁接地。 我们来给大家演示一下试播器的 kfd 总线解码功能，首先我们将试播器的语言设置为中文，点击一下这个主页按钮，回到试播器的主页，点击桌面上的这个齿轮图标，进入设置，然后点击这个灰色的系统图 图标，点击这个地球仪语言图标，再点击语言，点一下这个加号，拉到最底下，找到简体中文，并选择将简体中文移动到英文上方即可。设置成功， 可以看到现在试播器的界面已经是中文的了。我们给试播器接入一个 kfd 总线信号，打开总线菜单，选择 kfd， 根据输入的信号进行相关的源信号播退率采样位置的设置， 将触发方式改为总线解码触发调节预值电瓶到波形中间调节时机和垂直档位到合适位置 可以看到解码数据，我们打开 t x t 文本模式，可以记录解码数据， 点击快速保存，可以将解码数据保存成 csv 文档。联网打开应用商店，下载 wps， 可以直接在试播器上打开这个文档。 如果想了解更多有关 super 器的使用知识，可以访问我们 mac 新的官网三 w， 点 maxin， 点 com， 点 c n。

大家好，那么有些老铁问我这个麦克逊的石泊气翼马怎么来使用，那么今天就以这台 vato 二零零四系列的磁波奇威力那么给大家演示一下， 我现在可以看到我现在已经把波形采集出来了，那么通道二采集的是看高，通道三采集的是看低，那么如何来译码？我们找到 这个， 首先他是怎么来设置的啊？我现在这里已经设置好了，对吧？ 那么我们现在把它打开了，往左滑是关掉，那么点一下就开了，开了，我们选择往左滑，把它隐藏菜单打开，那么这里就会出现总线的类型，有令线，有刊线。 好，那么这里选择一码的一个来源，因为我们通道二是测的一个看低，那么同样我们通道三测的是一个通道二测的是一个看高，那么我们通道三测的是一个看低，那么我们可以选通道三，那选择 看来了，我们要把它的一个速率波特力选对，我们现在测的是五百 kb 和密码。好，那么我们可以看到现在没有一码出来，对吧？为什么 没有一码呢？因为我们可以看到他这个在灵符，所以说我们要把它要把它点一下往上移，往上移好移到在波形的位置上，我们可以看到 现在就出来了吧，是不是就密码就有了？我们可以站进去看一下，现在就有密码了啊，密码就成功了，那么包括我们的一个 选择通道按看高，同样的道理，那么我们再来开始看一下， 点一下，把它位置调整一下，如果我们调整到这里，他就溢码溢不出来， 那么我们调整到看高这个位置就可以一码一穿，包括令的话也是同样也是同样的，那么我们这里同样还可以再选择一个 选择 con， 选择通道三 con d 五百 k p， 那么我们可以看一下现在它一码的数据是不是一样的啊？ 那么我们等会来看看， 现在就是对看高看低同时来一码啊，我们来看看是不是都一样的吧。 好，那么我们本期的视频就到这里，感谢大家的观看。

周期指的是信号走过一个周期所花费的时间，有也就是信号走过一段不重复的路所花费的时间。 比如说我们以这个触发起始点为信号的起始点，可以发现当信号走到这个位置的时候，他刚好走过了一个完整的周期。可以看到我们试播期的时机是五百微秒， 因此这个信号的一个周期占据了两格，也就是一毫秒。然后我们来看一下频率，频率在算法上指的是周期的倒数， 他所代表的含义指的是信号在一秒钟的时间重复了多少次。比如说这个信号的频率 是一千赫词，他所代表的含义就是这个信号在一秒钟重复了一千次，也就是有一千个周期。 我们打开麦克性测量选项中的上升时间和下降时间，就可以显示上升时间和下降时间所花费的时间。那么这两个时间究竟代表的是什么含义呢？我们来给大家介绍一下。 也许大家会以为试播器的上升时间就是信号的最小值跑到最大值的这个时间， 但是大家可以看一下，我们用光标测量出来以后，发现这个时间值是九点八四毫秒，而这个上升时间所显示的是五点七六毫秒，这 明显就不对。事实上，四波器的上升时间并不是代表信号的最小值到最大值的时间， 而是代表着从信号离最小值的还有百分之十的距离，以及信号到最大值还有百分之十的距离的这段时间，也就是实际上是上升过程中百分之八十的这段时间。 可以看到大概也就是我所画出来的就在五点八毫秒左右，因为我画的可能不是很精准， 这里的上升时间也就是五点七六毫秒，也就差不多就是这样一段时间，同理下降盐也是代表着这样一段时间，我们可以来画一下，从上升盐 从这个最大值的百分之十左右，然后离这个最小值也是还有百分之十左右这样的距离， 可以看到这个时候就差不多这样一段距离。因此再和大家分享一下上升时间和下降时间，并不是说从这个最大到最小，也不是从最小最大，而是 百分之八十的这一段路，就是说这边有百分之十，这边有百分之十，其实都不算。 首先我们来看一下这两个信号，通道一所代表的是一个方波，通道二代表的也是一个方波，但是通道二这个信号的周期 明显比通道一要长，我们来看一下，我们来点一下这个岩石，可以选择通道一首个上升岩，相对于通道几的首个上升岩或者下降岩，或者末个上升岩末个下降岩， 我们来选一下通道二，比如说通道一首个上升沿相对于通道二首个上升沿，那么他所代表的是哪一段距离呢？我们用光标来给大家指代一下，可以看到这个通道一首个上升沿，他是在这个位置， 我们可以用微调稍微调节一下，然后通道二的手个上升沿，他是在这个位置，我们把光标移过去 稍微微调一下，可以看到大概是在四点三毫秒左右啊，这个延时也是四点三毫秒左右，所以他所代表的其实就是通道一的这个手额上升延，相对于通道二的这个手额上升延。然后我们再来看一下， 如果说是通道一的首个上升岩，相对于通道二的首个下降岩是哪一个呢？首个下降岩其实就是这一个，这里的首个下降岩，但是因为他这个通道二的上升岩，首个上升岩跟首个下降岩他的距离非常的短， 因此他之间的这个时间延时应该是零点零零几毫秒的变化，可以看到从零点三四六变成了零点三九五，因此他们是非常小的，我们可以再来看一下。另外的 如果说是莫格上升眼所代表的是哪一个呢？是这一个还是这一个呢？我们来看一下莫格上升眼，他是二十一点二二毫秒，实际上所代表的是这边 可以看到是二十一点几毫秒左右，这个就是信号莫格上升盐 这么宽指的是信号从上升过程中百分之五十的复制点到下降过程中百分之五十的复制点走过所花的时间 出卖。宽指的是信号在下降百分之五十的复制点到上升百分之五十的复制点，他们之间的时间。 我们打开正脉宽跟腹脉宽，给大家看一下这个方波信号，可以看到正腹脉宽相同，大概都在五百微秒左右，我们打开光标 可以大概的估算一下，也就是在五百微秒左右，然后我们来给大家看一个正弦波， 由于刚才说过正迈正、负迈宽都是走了上升下降中百分之五十的扶持点的距离，因此这个正迈宽应该是在这一段左右， 也就是在十毫秒左右，可以看到是十毫秒左右，也就是这一段，而付买宽应该是在这一段， 也是十二秒左右。 正占空笔指的是波形第一个周期中正脉宽占整个周期的百分比，负占空笔指的是波形中负脉宽占整个周期的百分比。我们来看一下这个方波的正脉宽和负脉宽， 可以看到这个方波的正脉宽大概在二十微秒左右，后脉宽在八十微秒左右， 他们整个的周期应该是在一百微秒，因此这个正占空笔应该是百分之二十左右，而负占空笔应该是在百分之八十左右。我们来看一下是不是这样子。正脉宽 正占空笔，负半空笔，可以看到正占空笔在百分之二十左右，负占空笔在百分之八十左右，这里是正占空笔占整个周期的 笔直，这个是负占空笔占整个周期的笔直。 突发脉宽指的是画面波形中第一个上升沿到最后一个下降沿之间的时间。 我们来打开突发麦宽，可以看到这个波形的突发麦宽在二十六毫秒，那么它指的是哪一段呢？我们打开光标，就是指第一个上升沿到最后 一个下降一点， 也就是这一段时间，可以看到就是二十六毫秒。然后我们把波形展开给他改变一下，可以看到这个时候第一个上升岩是在这里， 最后一个下降盐是在这里， 他的突发脉宽是在两毫秒左右。 向位常用于表达周期性信号所处的位置，常常用于描述两个相同周期之间的向位差。我们来打开测量项，选择通道一，选择 向位，选择通道一相对于通道二的向位，再选择通道二， 点击向位，选择通道二相对于通道一的向位，可以看到通道一相对于通道二的向位是负七十点七三度，通道二相对于通道一的向位是七十点七三度。 我们把福值、高值、低值打开低值指的是这一段， 也就是接近零点的这一段，而高值指的是这一段， 这一段是高值，这一段是低值，可以看到高值在两幅左右，低值在零幅 左右，而福值就是波形的高值在减去低值，可以看到在两幅左右。 我们打开测量项，点击最大值、最小值以及分峰值。波形的低值是在这个位置，而他的最小值是在这个位置， 也就是负五百一十毫伏，负五百一十毫伏，而他的最大值是在这个位置， 也就是 二点五伏左右，最大值是二点五伏左右。而峰峰值就是最大值在减去这个最小值，因为最小值他是个负数，因此最后他的峰峰值是在三幅左右。 我们打开正向超条和负向超条的测量项，正向超条指的是最大值减去高值再除以福值，那么它究竟代表着是什么样的含义呢？ 最大值减去高值，实际上也就是这一段，再除以福值，也就是这一段，因此正向超调指的就是 是这一段在整个福值当中的比重。我们可以看一下最大值减去最高值，最大值减去这个高值大概是在零点五幅左右，而这个福值大概是在两幅左右， 因此正向超调就是这个占比，这一块的占比大概是在百分之二十五左右，负向超调也是一样的，也就是 低值减去最低值，然后再除以福值，也就是这一段在福值中的占比可以看到也是百分之二十五左右。 平均值比较好理解，就是指波形中所有材料 点的电压值的总和，然后再除以采样点的个数，就是平均值。而 c 平均值指的是波形中第一个周期的平均值。 我们来看这一个正形波，他的正负占空比都在百分之五十左右，他的最大值是二点一七伏，最小值是一点二一伏，因此他的平均值应该是最大值和最小时之和，再除以二，也就是 一点七伏左右。我们打开看一下，平均值在一点六八伏， 而 c 平均值应该也接近平均值是一点六九幅。我们引入一个幅值比较高的脉冲信号，可以看到这个时候最大 变成了二点五六伏，而最小值还是一点二一伏，他们之间的和在三点八伏左右，因此这个时候他的 c 平均值应该在一点九伏左右，也就是一点八八伏。 我们把这个半重信号移出第一个周期，这个时候可以看到 c 平均值编成了一点六九幅，要小于整个的平均值。 军方根植在物理上也被称作为有效集，他的计算方法是先平方再平均，然后开方。 那么为什么有了平均值以后还需要军方根值呢？军方根值代表了什么意义？因为在恒定电阻下，功率正抵于电压 或电流的平方，因此电压的金方根事实上反映的是功率的平均值，因为功率与电能的消耗、电路的发热息息相关， 因此对功率取金值比对电压取金值更具有代表性和实用性，这也就是金方根值的意义。 金方根子的测量比较简单，我们只需要打开测量下点击金方根和 c 金方根子即可。 c 金方根子代表的即是波形第一个周期的金方根子。

本期视频我们介绍一下迈克系列全触控的平板试播器哦。我们首先看一下它的外观，因为它是注便携性的试播器，然后这款 to 三零零四和世德的 dsos 三零三千系列的使用器的对比， 我们可以看到它的显示屏其实要比常规 suv 七的显示屏要大一些，因为它没有按键旋钮， 然后他的宽窄也要比石锅器小很多，便携性比常规石锅器强很多。呃，为了突出这款石锅器的便携性啊，厂家是把石锅器做成了可以充电， 然后也可以通过电池供电的方式来做，然后他的电池是在后面的，这边可以是一块电池，然后满电的续航的话可以达到五小时，然后再可以另外购买电池， 然后延长它续航时间，非常方便工程师外出工作时携带。接下来我们来看一下这款触摸屏的时波器和常规的按键旋钮式的时波器操作方式上的一些区别。 好，首先他的界面是相当简洁的，然后他的运行停止功能，自动设置和单次出发的功能都是在界面的右上角停止和运行，然后自动缩放， 然后单次触发，然后关于湿敷器通道的设置，四个通道，然后我现在只打开了一通道，然后我们点击，他可以有垂直缩放， 放大，缩小，水平缩放，放大的缩小，然后这边是关于水平和时机的适中的设置，我可以他把他水平时机往左移，然后我们在这里点时机，然后 他的时机会自动归中，然后这就是一下一些基础操作，然后他的关于他的一些配置功能。首先把在通道这边向左滑，我们可以看到一些通他的通道的操作设置，一些反向，反向设置， 偶合方式，直流交流最低，然后探探头的设置，探头的电压探头，电流探头，还有他的衰减比的设置， 然后带宽低通，高通，然后还有固定二十兆赫兹的带宽，然后主抗的设置，然后垂直基准，然后还有通道的标签这些等等等等，都是在这边向左滑就可以看见，然后他的触发 触发水平，一些显示的功能从界面从上往下滑，我们可以看到他的测量功能，他的周期，频率，然后再选一个最大值，最小值，然后他都可以 显示在屏幕下方，然后这边还有统计，统计他的平均值，最大值的小值，均衡差等等，然后还有频率记的功能，保存啊，保存在本地或者优盘，然后他的命名，命名还有命名格式，然后保存在区域，然后可以保存图片，然后一些时间处和反射的设置， 他的采样，采样设置模式就平均，正常，平均包落和峰峰值，然后这个是记录点的数量，记录长度，然后还有分段存储功能， 嗯，显示就是常规的，它的时机可以是幅度和时间，也可以是 s y 显示这些波形，波形有它的绘绘制方式，还有波形强度的设置，然后这是方格图，然后 还有余晖，主要余晖的功能，触发啊触发触发类型，边缘，触发脉宽，逻辑边缘等等等等啊，触发源的设置符合方式，滞留，焦虑，高频抑制，低频抑制，噪声抑制等等，功能非常的全， 嗯，这还有自动，然后这边是恢复利用或者恢复上设置等等，然后带测量的，测量的话还需要有光标的显示，它的光标就是这里 s， x， o， l 光标直接拖动， 嗯，然后我们就可以看到它的光标显示在这里可以看到它的 x， e， s， y 和 derty s， dty， 还有事故器的逻辑 分析的功能啊，这边都是标配的啊，这边是计算，然后这边是普通的数学计算的功能，然后包括 f， f， t 还有机卷高级数学，然后还有普通的就是通道一，通道二的加减乘除的设置， 那这个是波形的保存，然后保存之后调用一下他的之前的波形，然后逻辑通道就是在这里 它的总线解码啊，包括啊，包括 uat， 蓝看 spi， iphone， c 等等等等一些，呃，常规的谐音解码通通都有，然后而且还是标配的哦，然后还有它的触发的触发线的设置，它触发线设置就是这， 然后点他一下之后，我们直接在这个空白的条拖动就可以拖动触发线。好，现在我们拨行就已经不能稳定的触发 啊，只需要移到这里，这里带触发线移到波形上面就可以，然后这就是一些石拨器主要功能，嗯，像平板一样操作的话是非比较简便的。 然后在他的主界面，因为他是一个基于安卓系统的，他其实他可以自己联网，然后包括一些浏览器还有文件，呃，就是 wps 表格这类文件都直接可以在这台试播器上直接打开，但他电子工具还有需要一个电子工具的功能，然后这个功能是一些 电子运算直接集成在这里，然后可以我们可以在这里直接输入，然后按照他公司公式，他自己可以说算了比比较通用的电子行业的一款计算机软件，这就是麦克逊平板，是过期大概的一个操作方式，如果想要了解这款是过期详细内容，可以在可以在评论区里面或者私信我。

我们来看看世博气常用的配件，世博气探头也叫探真， 这个是探头的鼻炎 c 接口，这个是色环， 这个是接地线， 这个是碳 勾，我们可以把它卸载下来，这样就变成了刺针，这个是接地弹簧针， 这个是塑料探测头， 还有校准调节棒。下面我们用这个探头来测试一下试播器自带的校准方波。 试播器一般都会输出一个一千赫词五伏或以下的方波信号，该信号用作探头补偿。教 该信号常用一个方波符号加一个接地符号标示，我们可以将这个信号作为信号源。启动试播器，把探头的鼻音 c 口接至通道一， 另一端接到方波信号输出端口，用探沟勾住信号校准输出端，接地夹夹在接地端按下自动设置键， 在试播器上通常标示为自动设置或凹凸 ct 或 out 等。我们可以看到试播器经过短暂的自动设置，便得到一个稳定的波形。使用凹凸键， 直播器可以根据输入信号自动的调整垂直水平和触发设置，使波形显示适中，便于我们观察。 这就是一个正常探头补偿，校准输出方坡信号。但当试播器更换新探头或探头长时间未使用时，探头的补偿可能会不正确， 这时候我们就需要使用调节棒对探头上的补偿电容进行调节。我们插上另外两个探头补偿不正确的探头。 通过 通道二的波形，我们可以看到该探头属于补偿过度，而通道三表明探头的补偿不足。我们用 调节棒拧动探头螺丝孔内的螺丝，调节补偿电容，使其得到正确波形麦克性标配的补偿电容设在 bmc 接口端，也有的探头将其设置在探测头的一端。 还有一点值得注意的是， 测试信号的时候，我们要尽可能的使用短的地线，而且接地点尽可能靠近背侧信号， 否则观察到的信号会容易失真，且信号频率越高，失真越严重。我们来看三张图，帮助大家理解地线的长短对测量结果的影响。 第一章是一个实际的上升延信号。信号源于试播器直连无探头，这是使用场地线所测的上升延信号，这是使用接地弹簧针所测的上升延信号。 可以看到，由于接地弹簧针地线更短，因此也更接近实际的信号不容易失真。 如果您想了解试播器探头要做补偿校准的根本原因，可以扫描屏幕上出现的二维码，看一篇试播器探头补偿原理的文章。

由于汽车功能越来越多样和复杂，传统的 ken 总线负载率越来越高，已无法满足技术发展的需要，因此有必要改进来提高原有的总线传输速率。 ken fd 就在这样的需求下应运而生了。 相比于传统的 knknfd 支持可变速率以及更大的数据长度，接下来我们就来和大家演示一遍用麦克信平板试播器测量和解码 knfd 总线。我们用这个 knfd 分析仪通过 usd 版 knfd 网络连接到电脑， 然后我们用视波器的探针测量传输的数据。红色的线是 can 高，绿色的是 can 低，黑色的是接地。我们将是视波器的通道一连接 can 高，通道二连接 按低。软件上，我们将 kfd 总线的标准波特率设为五百 kb。 yes， 数据波特率设为 rmb。 yes， 采用位置为百分之八十。然后我们设置好软件的收二 x 和发 tx。 我们发送的数据长度为八位十六，进制数据是零幺二十三，四十五，六十七，八十九 abcdef。 好，现在我们发送。 此时我们可以在世博气上看到开 fd 的信号，我们需要对世博气进行一些设置。 打开试播器总线菜单，选择开 fd 触发源设置为通道一，信号选择偏高，波特率为五百， kbs fd 波特率为两 ms， 将采样位置设置为百分之八十，选择 iso 标准， 然后调节预制电瓶到波形中间，选择出发方式为 kfd 真气实出发，调节时机到合适大小。可以看到时波器解出的数据，可以看到和我们软件设置的一致。打开底部菜单，选择 pxt 解码模式， 点击快速保存，可以将解码数据保存为 csv 格式。可以在电脑上用 excel 打开 csv 文件，解码数据都包含在这个文件中。

迈克信平板式拨器测量汽车刊总线解码这是一辆起亚汽车，是拨器的通道一连接车辆 obd 六号接口，通道二连接十四号接口， 车辆钥匙处于关闭状态，摊高和看低信号电压皆为零。打开车钥匙高低电瓶，信号开始呈现，两通道信号呈现镜像关系，对称分布 得意，于是拨器的缩放功能停止信号后可快速定位。利用式拨器的总线解码功能，除了观察拨行，还可以解析出信号数据含义。麦克逊平板式拨器全触控操作，电池续航长达五小时，外出携带方便，对于汽车维修真的好用。

今天我们来实测一下昨天视频中提到的使拨器，麦克逊的 v a t o 二零零四这个型号的， 那么我们今天就采集一下 gl 八 obd 诊断接口的六号十四号的一个高速抗肿线的一个波形，我们来看看它的性能怎么样。 好，我现在线都接好了，通过这个诊断接口啊， 那这是试播器的一个主机，通过连接手机，我们可以看到 办了暂停，目前这个软件只支持安卓系统的，如果是 ios 系统的没办法适配，包括平板也是， 那么如果是需要连到笔记本上面的话，需要在笔记本上面安卓安装一个安卓的虚拟机， 我们把波形给它放大，波形放大有个技巧，就是把我们的时机给它调小就行了， 那调小之后我们可以看这个波形还是可以的啊，并没有失真。那么我们可以通过译码看到他这个 id， 五五 c， 他现在一直都是在发送这一组数据，五五 c 这个 id 一直在发送这个数据，那么我们可以看一下是不是。 那么大家后期想看哪种波形的采集方法可以扣在评论区， 那么本期的分享就到这里，大家可以看一下我的时机调的都是一幅美格啊， 好，感谢大家观看。

好了，已经开机了，那么开机的话我们会发现这个呃这个测试信号呢，有点失真 啊，今天我们来做一个开箱视频啊，这个是一款这个麦克新的石波器啊，平板石波器啊，都说这个石波器呢是工程师的眼睛啊，做一个工程师的话拥有一个石波器是必不可少的啊，我们来看看这个石波器， 这个是呃深圳麦克信一系有限公司啊 啊，打开包装的话，你们看出来这个是一个配件，这个是平板式活器， 我们看看配件盒里有哪些东西啊？这个是一个电源试配器，他这个直播器呢是代理啊，应该是锂电池供电。 这个试播器呢，他是他的型号呢是 sto 幺零零四啊，他是一款呢这个四通道的啊，四通道的这个一百兆赫兹贷款的这个魔力式国旗啊， 那么他的主要的餐送呢，就是一个带宽的，是一百兆合资，然后模拟通道呢是四个通道实时采用力呢，达到一级 sa 啊，每秒单通道啊，春树深冬呢，达到七十兆 pts 的单通道，那么他跟传统的世博记比起来呢，就是他呢是一个便携式的这个平板 啊，这个试播期啊，那么他呢就是携带起来比较方便，比较适合于就是呃在户外测量啊，可以把它轻松的从办公室里头带到这个各种复杂的这个测试室现场啊，那么 嗯下面呢我们来这个来测试一下啊，这里呢是他自带的这个呃这个探头啊，这探头呢是，嗯 这个沉时的啊，他没有那个档位的啊，没有档位的就是自动的，是沉时的。好，我们把它接到通道一啊， 那么下面呢，我们来开一下机啊，这里呢他开机的话就是这边有一个推拉开关，我们打到，嗯，然后这边是一个电源按键，按一下，按一下灯亮了，我们等待他开机， 我们先来测试一下这个，他这个自带的一个测试信号啊， 好了，已经开机了，那么开机的话我们会发现这个，呃，这个测试 信号呢有点失真，那么我们可以来调节一下这个探头上的这个补偿的这个旋钮啊，这个是一个欠补偿的一个状态啊，我们调节这个电容电容大小，补偿电容大小。 好，这样子是一个标准的这个方波啊，那么这个试播器操作起来呢是比较方便的啊，因为我也第一次使用啊，那么他这里头呢有这个，嗯， 呃，有一些按键，还有这个它是采用这个八英寸的这个电容触摸屏啊，那么我们先来可以调节一下，主要是一个是时机，还有一个就是垂直的标度，垂直的标度呢，在这个地方二百 一般一幅。好，这个是垂直的表动，那么水平的表动的话，我们点一下，他这里可以选择，比如说我这里是二百微秒， 这就是一百位秒，对吧？我们选二百位秒啊，当然你如果是实在是不会的话，就选择这个 ot 就可以， ot 也可以啊， 好，那么我们可以这个用光标来量一量他的这个 啊，他的这个扶植，还有这个啊，这个这个是这个是 水平的标标，这个是垂直的光标啊， 你可以移动一下 这里呢，我们测出来的他的这个，呃，这个周期呢，应该就是他的频率是一一千赫兹啊，一千赫兹就是这个两啊，这个距离是一个一千赫兹啊， 他的这个，呃垂直的标度呢，就是他的这个扶直呢，是应该是两副啊，两副啊，两副啊，这个是一个标准的啊，这是一个标准的这个信号。 关于这个试播器的这个操作呢，他的这个功能呢也是非常非常多啊，大家可以去参照这个这个试播器的这个使用手册来进一步的学习啊。 啊，后面呢我们会继续用这个平板直播器来测一些做一些实验啊，比如说测一下这个啊，三项交流电啊，对不对？因为他是这个 这个便携的，你也可以直接用来测试电信号都可以啊。那好，今天的分享就到这里，谢谢大家。

世博器是一种用途十分广泛的电子测量仪器，他能把肉眼看不见的电信号变换成看得见的图像， 便于人们研究各种电现象的变化过程。所以试播器的核心功能就和他的名字一样，是把背侧信号的实际波形显示在屏幕上，以供工程师查找定位问题或评估系统性能等等。 很多人第一次见到试搏器的时候，可能会觉得这个仪器很复杂，所以对学习使用它就产生了一些抗拒情绪， 其实这是非常没有必要的。试播器虽然看起来复杂，但实际上要使用它的核心功能显示波形并不复杂。试播器的复杂 都是因为他附加了很多辅助功能造成的，这些辅助功能自然都有他们的价值，但作为初学者，我们可以先不管这些，只需要把他最核心的、最基本的功能应用起来即可。也有一些人觉得一个外用表就可以打天下， 为什么要花时间精力学习试播系？一句话概括时代不同了，现在的电子器材系统繁杂度和工作频率都不是以前一台黑白电视机、收音机之类的能够比。你的 学会如何使用试播器，绝对可以大大减少自己的维修工作量，提高工作效率。而且试播器的应用并不仅限于电子领域，在安装适当的传感器时，试播器可以测量各类现象，比如声、 声音、机械压力、压强、光或热的传感器，比如汽车中的排气尾管、气缸内的压力测试，就可以用特殊的压力传感器将压力转换成电信号传输给试播器进行波型的观测。 医学人员还可以使用试播器来测量脑电波。所以说试播器是一种用途十分广泛的电子测量仪器，绝对不是夸张的。有的人使用试播器是一种享受，调节设置一气呵成，没有任何多余的操作。 对他们而言，使用试搏器的技能就像是天生自带，想要做到和他们一样，我们首先必须学会如何使用试搏器，明白试搏器的工作原理和一些主要功能，这样在实际解决问题的时候，我们就可以更专注于怎 们用试搏器解决问题，而不是被不懂如何使用试搏器而烦恼。希望大家观看完我们的视频以后，会对试搏器的使用有基础的了解， 熟悉一些试播器的专有名词和术语，可以快速精准的对信号进行合适的调试、保存、分析等等。 如果你手里刚好有试搏器，您可以一边观看我们的视频，一边拿着试搏器进行调试练习，我们相信这种方法可以让您更快的了解试搏器。

春节学试播器小讲堂，那么今天我们再来给大家分享一些试播器的其他功能，我们看到试播器当前的这个信号不稳定，也不是我们看到想要的样子， 那么之前我们所学的就可能是通过调节这个垂直档位或者水平档位 或者触发方式来使这个波形稳定下来，那么我们有没有什么办法可以一键就是他稳定下来呢？当然也是有的使拨器的自动功能就是可以帮助大家快速的来稳定这个波形， 比如说大家可以看到这里有一个凹凸键，我们点一下这个凹凸键，这样呢试播器就可以快速的帮大家稳定这一个信号了，那么这是一个信号稳定的 信号，他才可以这样子，那如果说信号在不停的变化，那我是否依然可以把它稳定呢？我们可以打开这个试播器的上方，这里有一个自动，看到这里有一个自动良辰，那么我们把这个自动良辰打开， 比如说我给这个通道二输入一个不停变化的这个信号，我们可以看到这个信号他是在不停的变化的，他的扶值在不停的变化，他的频率也在不停的变化，我们可以给大家看一下。 好，我没有做任何的操作，但是呢他这个信号在不停的变化，那么我们现在已经打开了这个自动量程，这个时候我再按一下这个 alt 键，好，这个时候可以看到信号 依然还是跟刚才一样不停的变化，但是试播器他会自动的把这个信号调节到我们方便观察的这个位置， 这个就是试播器的自动量程功能。好，我们把这个试播器的自动量程给关闭掉，大家可以看到信号又开始不停的变化了，那我们现在还是来看这个通道一， 这样子把它稳定下来。好，这个是试播器的自动功能，那么这里还有一个试播器的频率计功能，我们可以用硬件的方式来计算这个试播器当前的频率，可以看到是一 k 赫词， 那么有的人也许会有疑问，他跟这个测量项中的这个频率有什么差别呢？他们的差别就是他们的精度不同，可以看到测量项 重的精度，他只有四位，但是这个频率计中的硬件频率计他就有六位的这个精度，因此呢他的这个硬件频率计的精度会更加的高。好，我们再来看一下，这边有一个用户设置，他这里可以设置一些 试播器的记录长度，也就是存储方式存储的这个大小，那最大是二十八兆。还有一些是出厂设置，可以恢复出厂，我们点一下， 好，这样试播器就恢复到了出厂设置的时候的样子，然后还有自动校准，如果说我们的试播器和环境的温度发生了比较大的变化，那么我们可能就需要对他进行校准，这个时候我们就可以进行自动校准。还有一些试播器的设置，这里可以 保存一些我们试播器很多的相关的设置，可以把它存储下来，然后下一次自动恢复。还有一些屏幕截图的设置，是否要打开时间轴以及反射等等。

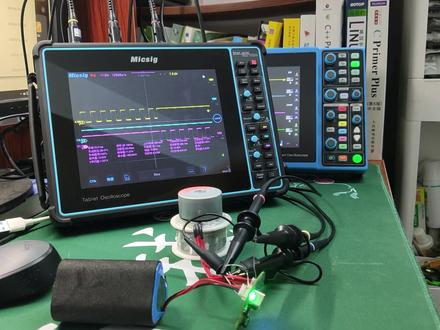

用麦克性平板式播器做一个无感无刷电机驱动的调试测试。这是一个三厢无刷电机，把探针接入到驱动板上，十二伏供电开机四通道，满足我们同时观察三个信号。美美哒。 黄色加 u 箱，蓝色加 v 箱，紫色加 w 箱。大屏幕触控流畅爽，七十兆存储深度大时机任性。记录波形，不怕失真。打开测量直接看波型数据，真的非常好用。

哈喽，大家好，欢迎来到安泰小课堂，我是本期的主讲工程师玉，那本期呢，我们给大家带来了一台试播器，看着虽然像一个平板电脑， 体积很小，携带也很方便，但是它的功能非常强大，接下来一起看一下这个试过器到底好用在哪里？呃，这台试过器呢，虽然体积比较小，但是功能还是非常强大的，它的带宽是一百兆，强力在一个 g， 那存储深度可以达到七十兆，他的波形补货率可以达到十三万次列表，他本质上还是一个小的手机。我们点开菜单可以看到 我们平时用的测量保存、采样、显示、复发、自动用户设置，你的记录长度调整、出厂设置都在这一个里边，随意 用起来是比较方便的，比如我们去一个个找，然后我们再来看一下他还有一个非常方便的功能，如果你要添加他的测量，他比较多的话，我们再测量的菜单摁一下，然后找到底下有个测量的按钮， 按了之后我们会发现他会将我们所有的测量的参数都一次性添加好，这个也是比较方便的。我们在保存设置的时候， 在试播器设置这里边，它可以保存十种试播器设置存储应对我们常用的各种测试要求，也非常节约时间。我们麦克信的这台试播器的话，它有相应的稍微及软件，而且在手机上也有相应的软件去控制试播器，使用起来也非常方便。这台试播器的话， 那我们呃在汽修行业是比较常见的，他的便携然后易操作，所以 对于我们汽修行业呃是比较友好的，这里边还装备了一个功能是电子工具，在电子工具当中我们可以去计算电阻、分压感、抗熔、抗四环电阻的计算，炎症计算器， 有各种的计算器可以帮助我们一起计算，也是非常方便的。那看完了本期视频，你觉得迈克新的这一款平板式过气有没有入手的必要呢？

今天是我们春节学试播器小讲堂的最后一堂课，我们给大家来演示一下试播器的总线解码功能。 我们给世博取输入了一个看总线信号，我们点击这边向下箭头，打开这个总线解码的菜单，选中看总线，然后它的波特率是一兆，我们打开这个电瓶 触发一直好，这时候可以看到示波器解码出了数据，但是波形不稳定，我们将示波器的触发方式改成解码触发，这个时候可以看到波形稳定了，我们这个触发方式可以以 起始针为触发针，我们也可以选中某一个数据针，比如说我们以五 a 为七十针，这个时候也是可以的。 然后我们先让他把数据结出来，我们从底部往上滑，可以看到这里有一个 txt 解码，这个是解码的文本模式， 我们把它打开以后，可以看到这里是时间，这边是示波器解出来的数据，他不停的在记录示波器波形所解码出来的数据， 这边一共是十几秒，那么我们现在把这个暂停掉，这样子从上往下滑就可以看到之前的这一些数据，我们也可以点一下这个快速保存，这样呢 他就可以把这个数据保存成 csv 格式了，我们可以把这个通过这边文件管理器，然后选中 csv， 然后用这个 wps 来打开我们刚才的这一个 解码的数据，这里就可以看到刚才解码出来的这些数据。当然我们也可以把这个 csv 文件放到电脑上面去，用 xl 打开也是可以的。好， 这个就是示波器的走线接骂功能。

用式波器和电子负载教你测电源文波。我们用麦克信平板式波器搜幺零零四测试一下七百二十瓦电源的输出文波。 我们首先把表笔悬空试播器的通道偶和方式设为交流偶和贷款限制打开二十兆探头采用的是十倍衰减，当前垂直档位在十毫伏美阁 可以看到此时的峰峰值在七毫伏左右，归功于该世波气之使用电池供电，因此可以避免很多外界干扰的影响。接着来对电源做闻播测试，连接好后我们给交流源供电。 我们来看一下易安培下文波的状态，垂直档位达到五十毫伏每格，可以看到文波是三十毫 毫伏左右。然后我们来看下十安培，可以看到文波不到五十一毫伏。再来看下二十安培，可以看到文波低于九十毫伏。然后我们设置电源满赞，正常输出七百二十瓦， 可以看到文波不超过一百三十五毫伏。我们可以按时波器的暂停键观察， 也可以加大时机观察文波的抖动，可以看到文波非常漂亮，没有问题。 也可以展开看下细节，触控操作很方便。麦克性试播器测试文波底噪低，测量精准，十分优秀。
