809f编程器使用教程

rt 八零九 f 接到这电脑的 usb 口，这里指示灯会亮，然后把这个拉杆拿上来， 普通的八角柱子，也就是二五芯片最常用的啊，放到编程器的最下面啊，靠着下面发，然后把这个拉杆压下去，芯片直接放进去，是一角朝着左上角，一角朝着左上角 衣角的位置，在这里的左上角。打开编程器软件，点智能识别， 识别到很多相似信号，不用管它，直接点读取，我们这是读取步骤， 先点读取， 等待读取完成会自动跳出来保存窗口，自己选择电脑上的保存路径，点保存，那我们这个芯片里的一定保存到电脑上的上路步骤，点打开，选择好我们要写入的文件， 在电脑里选择好点打开，点写入， 写入步骤，它会自动插除芯片里原来的程序，然后自动写入，自 动教验，不需要任何插座，一键一键烧路功能， 写入成功后它会自动交验，也就是我们只需要点写入之后，它一切都是智能的，一键烧路，不需要其他操作，这里可以看到这个写入的时间，这样就 ok 了。

r t 八零九 f v g a i s p 口接到显示器驱动版或者是电视机驱动版的 v g a 口 驱动板，接上十二伏电源， 打开编程器软件，点 isp 自动识别点打开，选择好要写入的文件，点写入。 写入的步骤，它会自动擦除原来的文件，自动写入，然后自动交验 一键收录功能， 等待写入完成就 ok 了。

喂。

大家好，今天来教大家改一下这个 l g 屏的电压，改电压是非常的简单， 一般都是改这个 vgh 电压， vgl 电压。像改电压的话都是非常简单的，需要用一到一个八零九 f 的编程器， 然后的话一根数据线啊，就是一根平线啊，自己做一根就行了，不需要什么其他工具，就是一根平线。 然后我这里的话是接了一根数据线测试电压的，为了让大家看的更清楚啊，这个电压都有啊，然后怎么去改？非常简单，只要用到八零九的自带软件，先读取一下 里面的数据，这个你想保存保存一下也可以，不保存也没关系，点一下缓冲区。 像这个第五位的话就是一个 vgh 电压，零八的话，他是零到九，可以调零八的话是代表二十八伏啊，现在是二十八伏电压，你调到二十五伏的话，你就改成零五，如果你要调到二十二伏，就改成零二， 然后点击写入啊，就是这这个位置，点一下这个电压立马就降下来了，就变成二十五伏了。 非常的简单啊，像那个图像出现横线啊，或者偏色啊，都可以通过改电压，调电压来解决这个问题。

rt， 八零九 f 这个已经找了二零一四一四一五年买的吧？这个带这个视频信号输出，我们现在试一下 连上这个线，然后还有一个，这个是一个 usb 的供电啊，插到我这个鼓动机的笔记本，惠普十二寸的二五三零 p 这个线呢用于连接信号源和这个显示器。 是这样，刚才，刚才都没录，这个已经连接好了，这边是一个 usb 的供电，一个输入危机，这个编程器可以直接输出这个。

大家好，今天玩这个电子和大家一起分享一下这个二 t 八零九这个冰凉器怎么来读取他的这个版的打印信息。那我们首先 给这个边缘器连接上，就是接上 usb 线，接上 usb 线的时候，他我们这个电脑会发出连接的声音啊，这边 vgaisp 就接这条 vj 线， 这个是双十五针的围巾线，一定要用这个原装线，因为他这种原装线的话，他是每一条所有的十五根线都是相同 通的，而且如果我们用普通的微接线，他有些线是不通的，所以说我们不能用普通的微接线，要用原装的所有的十五根线都相通。那种微接线 我们购买变声器的时候，他就配有一条，这头接到这个变声器上把它扭紧，另外一头是接到我们这个主板上， 我们上一个视频也讲有是接有 rx 跟 tx 的，表示他能读取里面的数据信息，这条线已经接好了， 接好了以后我们就是给这个主板通电，插上这个电源。 财产线人，如果我们是原装的这个版的这个直灯的话，他是会亮灯的啊，因为我这个不是原装版的这个接收直灯， 这他都没亮啊，但是我们按了待机了以后，他值得会亮，他就是线序没有没有对的啊，但是就就证明我们这个板是好的，就是说他能开机。 那我们一般学习使用这个变成器的时候，一般先找一个好的版 来看他打印信息，这样的话就是方便以后预 到修不好的板的时候，他能显示到哪一个步骤，是吧？那我们知道好的板怎么读的过程，怎么操作的过程，那到坏的板我们也是用同样的过程 来去查看他，我们不能学习的时候，一开始就用坏板来学习，那么我们先用这个好板来 先查看一下他整个过程，就说我们包括我们连接硬件，包括我们连接软件，那我们硬件连接好了，我们转到软件操作这边， 那我们注意运行 远见的话，我们讲过了，这个运行这个八零九组程序啊，双击他，双击他以后，我们首先要看看边缘器是否出现这个 连接出错，如果没有出错的话，他这里有序列号，还有编辑编程器的版本出来。 那么有这些出来以后，我们一般的话，新手的话就首先使用这个 isp 自动识别 额头 isp， 点击他 点击在这里出来一个骂死他方案，就是我们找两个视频讲过的，我们这个版就是选择的骂死他方案，就是诚心 啊，台湾的诚心生产的这个芯片，这个芯片的型号是六零零啊， 我们再回到这个软件上面啊，他这里写的这个容量还有多少字节， 这里证明了我们能正常连这个主板了，正常跟编程器跟这个 主板能正常通讯，嗯，点击这个创口打印，点击这个创口打印的时候，这里就出现了一个空口四 啊，上一个视频我们也讲过了，这个坑口四就是他自动识别这个考试的这个速率，还有我们这个 vj 线的线序，就是说我们读取的时候 rx 跟 tx 这两个线的线序啊， 折耳线跟十五线，如果这里没有选对的话，我们可以在参数设置 里面选啊，大部分的主板是选择幺幺五二零零是吧？这里写他是自动的，你看他上面的这个 vj x 跟这个 txt 是吧？这两个选的十，十二跟十五， 就是我们之前的视频说过的，是吧？这个 dj 接口， 我们看主板上的 vj 接口是哪两根线是进行通讯的，是 x 跟 t， x 是十一还是十五还是十二跟十五，还是四跟十一是吧？所以说一定要搞清楚， 不然的话他是如果我们选择自动，他不能识别的话，那我们只能手动选择啊， 那四字好了就保存，如果能正常连接的话，那我们就不用了，那能出现这个接口类型，还有个通讯限速呢，那就证明连接 创口连接成功。那怎么显示打印信息呢？我们这样的话，那就是连接好了，我们就拔开 交流插头的插座，打开插头我们再上电，我们该再回到了我们这个软件，这里就是有一大堆英文出来了 啊，看看这里啊，他认出了，你看他这里有个 bist o u， ok 啊，这里呢就是能显示通过， 如果这里能出错呢，那就是有可能是我们这个主板上的这个芯片有问题啊，上面有个 a c o m 就是交流插入开关啊， cbu 下面也是 cpu 正常运行，还有上面的信息我们就不用 知道那么多了， 能正常运行。到最后面你看有个 emnc， 那就是属于我们这个主板能正常运行了，是吧？能正常开机， 就是说那个底层的标题程序是没问题的， 那次这个版他就是这样，能正常读取他信息， 所以说我们之前有两个视频讲过，是吧？首先要知道这个版的 这个是用什么方案啊？如果他我们选这个软件的时候能自动识别，那就是最好的，如果不能自动识别，那就是要首选，首选的话就是输入芯片印制 在这里他有好多种啊，一般这个诚心的方案他会自动能识别啊，还有我们说过的 tcl 的另外一个方案就是 mtmdk 这个方案的，联发科的， 还有二滴滴滴的也有，是吧？ 那这个主板读取打印信息我就先讲这么多了，如果第一次能不能读出来，我们再选择这个关闭按钮， 选择关闭按钮了以后我们就拔掉电哎，然后再给的这个主板通电，再打开这个创口， 如果能打开这个创口显示这个空口是或者要看看你的机子，如果是那就是选择是是吧？还有个剥脱率， 这里规矩线的能正常认得出来，那就是我们就是说空口连接能成功，那我们拔掉这个 主板的宫殿以后再给他宫殿。如果能显示这些一大堆英文没有显示错误的话，哦，这个错误的话，那就是属于我们这个版，就是正常能读写，正常能读写。 那好了，这个查看打印信息就是这么简单的了，主要是我们要了解之前的信息，然后联 接这个编程器读取打印信息，就是这样操作啊，以后如果要稍写程序的话，我们在以后的 视频中会讲解到。好了，这个视频就讲这些，谢谢大家观看。喜欢文瑞电子的视频请你点击关注、点赞、收藏、转发，谢谢，我们下期见。

大家好，今天文瑞电子和大家讲一下这个编程器怎么连接这个主板读取打印信息啊？有个客户在网上买了一个编程器，他说 不会用这个变声器看这个版的打印信息。那现在我这个视频呢，就讲一下 要读取这个版的打印信息，首先要知道哪些信息，就说首先我们要了解这个主板什么信息呢？ 什么条件才能读取这个打印信息。第一条件的话就是我们这个 接口要接上这个电源啊，又插到给他供电，这个是必须要比，例如我们这个板他是是 大机，电压是三点三伏， 看这个地方啊， 二十四伏，还有我们这个三点三伏的待机电压，他这个还有我们这些 转换电路的电压一定要供电正常，包括我们的内存电压， 还有 cbu 就是这个芯片的供电，就说三点三伏啊，一点八伏啊，如果有二点五伏的，有一伏 或者一点二伏的，这些宫殿都要正常，每个版的宫殿都不太一样，如果我们满足了这些条件了以后。 第二还要知道我们这个版的一个 主芯片，就是我们这个大芯片他是使用的是什么方案， 就说这个大芯片是哪个公司生产的啊？例如像我们这个板一样的是 m s 六零零，这个是芯片的型号， ms 就是诚心就骂死他。 台湾成型啊，就是 tcl 的版，大部分的都是用台湾的成型，还有台湾的莲花科，这两种机型用的比较多的， 我们知道了，等下就说主芯片是什么型号了，等下我们连接片层器的时候，就选择这个骂死他的方案 来连接，知道我们主芯片的型号了，还要知道我们这个板号，如果我们要写程序的话， 那还要知道这个版号还有我们这个软件的版本啊，这边有个 v 八开头的，这个是软件版本，我们找 远见的话，首先要对板号，对板号， 然后就找往后走，就看看这个软件的版本后，这个软件版本后就是后面的数字，就是相当于个零三九，如果是数字越大，这个是软件是越新啊， 这个要知道的，如果我们看到机子的外壳，如果没有拆板的时候，看到机子外壳 也看到了这个芯片的型号的，是吧？我们也可以自不拆机的情况来进行写数据，就是重刷数据，这个是在我是从外壳 把这个条码撕下来的啊，这个是畸形后面这个芯片啊， 知道这些了以后，我们就可以找对应的软件进行升级啊，当我们系统出问题的话，我们就可以这样操作，通过 u 盘， 如果我们这个里面的启动程序出问题的话，那我们只要拆板出来看看是这个 emc 有没有出错， 如果出错的话要更换我们这个啊，内存芯片就是硬盘，就相当于相当电脑的硬盘。知道了这些信息了以后，还有一个条件的话， 他 tcl 的主板像老一点的这种板的话，他是通过 vga 接口进行读写程序的，呃，新一点的板就通过这个 usb 接口啊，我们翻过来看看这个接口， 这里应有的啊， 我们看一下这个写的是 vga rx 啊，还有一个 tx 啊， 这个 vga tx 这两条线是我们稍写程序的角，这就是所接的角啊，我们要也可以量出这个 vga 接口的，这个 是哪一条线写数据啊？我们看一下这个 vj 接口，他这里写有。第一讲这个放大，不知道你们看的清楚没有是吧？我用放大镜给他放看。放大看看啊， 这个 vj 接口的话是看一下这边写的是第一角啊，第六角，十一角是吧？从这边数过来一二三四五， 然后再从这边六数数，总共十五针啊，那我们这个 这个 vj 接口呢？我们看一下这个是对应是哪个角， tx， 还有这个 x 对应的哪个角，等下我们别人去选的时候，我们就选对角位，这样的话就可以读 打印信息出来了，如果先去选选的不对，他就是没办法连接创口来读取打印信息， 那我们就是连接变声器，要知道这么多东西是吧？ 第一通电，第二要知道他的芯片就是这个大芯片的型号， 如果我们要稍写程序的话，稍写软件的话，还要知道这个软件的版本啊，软件的版本呢，他就要知道我们这个版号，再找到相对应的软件版本啊。 第三，如果启动程序出错，我们就要连接这个 vj 接口或者 usb 接口， 读取打印信息来稍写程序，那连接编程器最主要是四五个点啊。好了，那我们下一个视频我们 继续讲解，用这个版讲解这个怎么连接变声器的。好了，今天就到这里了，谢谢大家观看，喜欢文具电视的视频请你点击关注、点赞、收藏、转发，谢谢，我们下期见。

有人在埋怨，有人在感叹， 还是看我每天围着钱，围着转转。

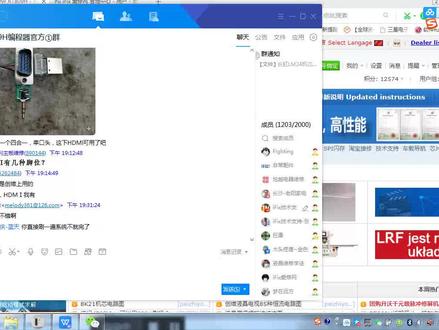

今天我们来讲一下编程器的软件下载方法， 软件呢有好多变成器，买了之后啊，他不知道从哪里下载，其实有三个地方可以， 第一个驱动可以每个呃编程器的群里面，群里面， qq 群里面里面都有，第二个呢就是技术网，第三个呢就是公众号。现在 跟大家一个个介绍一下 qq 群，每一个 qq 群里面，群里面我们打开之后呢都有第一个文件夹，我们记住千万不要下载文件夹，要打开这个文件夹里面 才是那个变声器的驱动，这是第一个获取的方法。第二个呢就是登录我们的技术网，登录这个技术网之后呢，上面一排 最中间的位置软件下载，点击软件下载之后呢，他就是一个这个界面， 但是他点进去他问骑，骑马在哪里？ 然后这个提取码写的很明朗，提取码后面的四位 字母或者是数字的组合就是提取码。 这三个有八零年、八零年老鼠和工地 面板，工作箱面板呢就是第三方的工具盒，总共目前有四百多道。还有一种方法呢就是我们的微信公众号， 微信 wifi 打开之后呢就是这个界面，我们找到那个微信 wifi 上面有个技术支持，点开技术支持出现一个，我们就可以选择软件下载， 然后像抖音上他还是跳出了，就是给我们技术网，呃，那个连接是一样的，这还有半个女儿手和半个女儿斧的驱动，以及第三方工具连带码。 不知道晚宴下载方法的看一下这个视频应该就会知道了。

大家好，今天我们说说用这个八零九 h 这个编程器啊，呃，怎么读写我们这个变频板上这个一封数据？首先我们把这个一封拆下来，八条腿 两边同时加热，然后我们把它拽下来，一个脚一个脚加热的时候不好朝下拿 好下来了，那么下来以后 后，我们稍微把这上面焊丝清理一下，然后我们把那个洗发水啊，把这个银角稍微再给它清洗一下，因为有那个松香汗油什么的， 不清洗的话，我们就把这个座子搞脏了啊，刷一下， 然后 啊这个我们先拔掉啊，这根线是连的，我们那个电脑 usb 接口的，我们中的时候先拔掉啊，然后这个八条腿的这个一封啊存储器啊，我们就可以随便中，你他这个上面没有正反啊，就说你正了反了都可以中，我就随便装上去了 啊，然后给他这个插上去。好，然后我们看电脑了，我们打开电脑桌面这个八零九变成器啊，这个快捷方式 打开，双击它打开，然后点智能识别这里啊啊这个位置，然后点二五二四系列的啊，光电三点三伏，然后就直接确定影角结合 不良好，自动识别，你看到吧，他已经识别出二四零八，已经识别出二四零八了，那么我们这个时候啊，我们可以把这个二四零八这个一封存储金那部数据给他读出来，然后我们点这里啊，你看 这边啊，然后点读取， 他就开始读取了，然后很快的啊，就是弹出一个空啊，就说亮村尾，你看到吧左上角这个位置亮村尾， 那么我们点桌面，那称为桌面，这个格力小板，他是三零幺三八六九五三，三零幺三八六九五三，就是个主板的白号的这个衣服啊，然后我们就保存 啊，看到吧桌面上这个位置，这个位置啊就出现了这个地方啊，这是读取，然后我们写入的时候也是一样的啊， 啊？你比如我们就先装一个一方上去，然后还是智能识别，然后确定啊，他就说识别出二四零八了，对吧？假设我们重新装了个存储器， 也是二四零八的，他现在识别出了，那么现在我们就点打开，你比如就是打开我们刚刚在桌面保存的这个数据，桌面保存 或者是你别的保存的数据啊，看到吧？三零幺三八六九五三，就这个刚刚我们保存的，然后点打开， 打开以后，然后我们再点写入，呃，你看银角接触良好，开始写入，写入成功，然后自动教验，教验完 长用时零点六五秒，一秒都不到，他就写入成功了，那么这个时候我们这个一方数据我们就写好了，这个就是一方数据的读和写，很简单。

教你如何用编程器刷 bus， 先将弹跳做的白点对齐编程器的左上角，然后把有芯片的一角对齐弹跳做的白点 依次点击一二三四五 显示 ok， 烧录完成。点个关注，下次找我不迷路。
