最近网上吵得沸沸扬扬的人工智能 chat gpt 四点零，不仅它可以对话，还可以分析图片、编写代码、撰写文章等等， 甚至网上有传言，人工智能时代的到来将会导致八千五百万人失业。 今天咱就来小试牛刀，看看由欧佩爱公司研发的 gpt 四到底怎么样。 当你进入聊天页面时，他会给你几个提示，我们问他一个电力方面的问题吧，让他帮我们绘制一张图纸，看看怎么样 在下边的输入框中就可以和他对话，输入你想要的东西。我们这里要求他 设计一个电机正反 drive 的图纸吧， 点击发送。这个 gpi 的反应还是有点慢的，后台需要到网上进行检索整理，然后输出到我们界面。 输出的图纸有点看不懂啊啊？这里有解释， 这里解释 d p d t 开关是一个双极双置开关，六个插座是什么玩意？ 正转模式下，将开关置于一个位置，电源正极连接到一个 影角负极，引导一个影角反转模式下，开关处于另一个位置。 这里 d p t。 提供的这个图纸大概原理已经了解了，它的原理是通过这个 d p d t 开关将电源的正负颠倒进行正反转的。 不过这个电路图确实有点看不懂啊，有明白的小伙伴给解释一下啊！人工智能的到来会替代你的工作吗？欢迎评论留言！

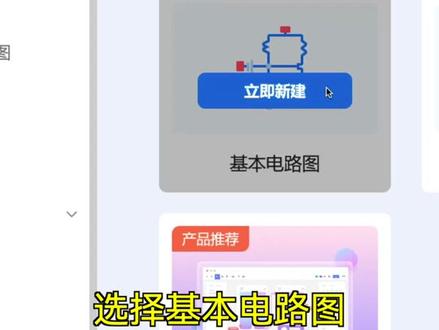

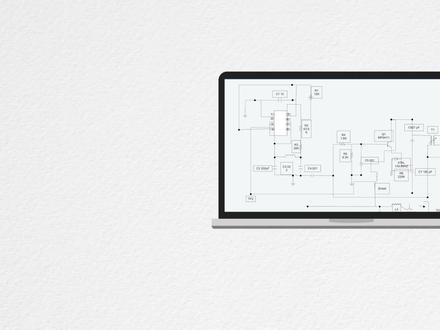

一份复杂又专业的电路图，手绘起来不现实，而且修改又麻烦。那么专业绘制电路图的软件你值得拥有。第一步，打开图饰，在新建菜单中选择基本电路图。第二步，在左侧的符号库中按需拖转使用 电路符号。这里有最基本的电路符号，还有包括传输路径、开关和机电器、半导体器件限定符号等上百种丰富的符号元素可以使用。合理摆放组件按需调整，一张电路图就制作完成了。绘制专业电路图，用图式轻松拖拽就搞定。

电路设计就是乐高拼图，干他妈快十年硬件公司了，总有人问我硬件电路图该怎么画，该怎么画，我怎么可能在短时间内讲完，哎，那你说，我就想一天学会，我是零零后，我任性啊，哎，你有没有方法教我，让我一天就能很快的独立画好一个产品的电路图呢？ 哎，一天完全教会你不太可能，但是呢，我可以给你一个万能思路，让你三分钟就知道电路图的设计思路是什么。 那首先呢，我先给大家介绍一下大致的情况，就是现在电子产品大部分都是数字电路设计的，那模拟部分基本上都有相对应的芯片已经把模拟那部分包在里边了，你就想象成一个黑盒子一样用就行。 那我把电路设计形容成乐高模块，那都有哪些模块呢？哎，有且不多。电阻、电容、电感二极管、三极管、慕斯管、 管、运放，再加上芯片，总共八种元素，那你说这不扯吗？电阻、电容、电杆我都知道咋用的，三极管、慕斯管就相当于一个电子开关，但是芯片有上万种，我总不能都要认识吧，哎，那你就打开立创，或者是我之前推荐过的绊倒小新， 这里边呢有很多按照功能分类的硬件方案，芯片按照分类大概用两三天的时间熟悉一下每种芯片大概作用就行了。当你想实现一个功能的时候，你能想到，哎，正好有这么一个芯片好像可以实现，那就行了。 那我们之前说过，电子产品其实包含这三大模块，电源、主控和功能模块。电源模块和主控比较好设计，如果不涉及到交流电源，就是 boss 的 bug。 电壳泵 ldo 做电压转换吧， 你选择对应的芯片就行了，功能模块要么是纯分离元器件组成的，要么芯片加分离元器件组成的，然后 你就可以使用一个个模块搭出来整个产品了。那有的同学说，我看手机原理图都快近百页了，那这电子图也太多了，我怎么可能都会画呢？其实没啥，三分之二都是原厂的套片方案，直接 copy 拿来用就行了， 怪不得之前老罗说过，都是组装厂，方案都是原厂的，你在那装什么呢？难的是对细节的经验，对同样电路，如果出了问题呢，资深忘识可能心里能立马想出一二三四五种原因，那新手呢，可能就是一脸懵逼，所以为什么同样方案，有的厂商就是做出来就是品质好，有的就是不行？ 所以其实你只要学好电阻、电容、电感、三极管、摸索管，再加上运放这些分离元器件的参数和用法，其实一些简单的功能电路你就可以去设计了。而难一点的功能其实是你学习不断的获取经验的过程，你懂得越多，那对于同一种功能，你能设计出很多种不同的方案，那就要看你哪 哪种方案是更适合你的需求。那现在呢，我就举一个例子，就拿被网上各大一年工程师讲烂的开关电路，对于新手可能想背这个电路图啊，但是过一段时间可能就忘了忘，只记个大概，那你现在呢，跟着我的思路去设计。 首先呢，我们知道莫斯管和三极管就是我们说的七大模块当中用作开关的，那莫斯管呢？就是所有电路图中可能都会出现的元器件，那这个管角拉低呢，就能实现 pmos 的左右导通了。我先放到这，然后你就想一下，你是按加按键实现导通，所以我这里再加一个按键，按键按下他就导通，那 在导通后，我要松开这个按键，那怎么让这个貌似还能继续保持导通呢？那我在松开之前，我在这个地方加一个单片机的 io， 让单片机拉 dio， 实现开关机逻辑，但是一般我们这里还会再加一个三极管，为什么最好加一个三极管呢？ 也可以在评论区说一下，那这个电路呢，其实就是可以根据你的程序的不同，实现短按开机、长按开机、短按关机和长按关机四种功能。你再比如说我之前说过了，延时电路，你想实现一个硬件延时电路，我觉得电子同学一定能隐约想到， 不是可以利用 rc 充放电来实现吗？根据电容电阻值不同，那电容充放电的快慢也不同，比如说电容比较大，那他就会很长时间才让这个电容上的电压能够升高到一定的大小， 然后让这个三极管打开。但是呢，这时候你是慢充了，松手之后也是慢放，我想让他快点放掉这个电，那我这里是不是可以增加一个快速放电之路就行了？于是我就想到了二极管， 所以你看，基本上很多小的功能都是利用我说的这些被动元器件和芯面搭起来的。所以为什么说学好被动元器件是硬件功能是入门的第一步，所以重点来了， 有需要同学可以看一下我之前电子元器件的这个课程，三十九块九，真的很便宜了，而且我还赠送你半个小时的职业规划交流。所以总结一下，对于一般的物联网产品硬件设计，学好各个电子元器件和通用芯片是电子工程师的第一步。

电路图不会画简单，很多同学学电学的时候，图识别不清楚，画的时候也画不准。图是做电学题的首要步骤，如果没有图，后面的步骤没法进行。今天这个视频教你点规律和方法，让你觉得画图真的很简单。 首先咱们明确两个事，第一个，为什么要画图？画图的目的是什么？画图是为了方便解题，通过图来直观形象的体现出原件的连接关系，以及以质量和位置量，他是给你带来解题灵感的。如果你画完那个图， 这个题做起来更费劲，说明你画图失败。第二个呢？画图的任务是什么？第一个任务是要清晰地体现出用电器的权威点。第二个任务是要体现 开关及各个电表的作用，而电源是最次要的。但现实是，为什么你画图起来费劲呢？ 同学甚至是老师，先把电源往这一戳，然后再往上安别的原件，你会发现，所有的原件都得围着电源转，这叫典型的主角围着配角转。如果你先画电源，你这个图会越画越别扭，他不清晰， 那你说儿子怎么办呢？我教你两句口诀，你听着照了做。下面我讲几个例题，给你解释解释这两个口诀什么含义。先串后并，先电器后电源，提不提呗。 无论是用电器的串，还是用电器跟开关的串，一定要先画串，然后再画并。无论是用电器之间的并，还是开关之间的并，还是用电器跟电表之 间的病，一定要先穿后病。第二句话，先电器后电源。电器是主角，电源是配角，你一定要先把用电器的关系体现出来，然后再往下按电源。如果你把这两头都做到了，你发现图也不过如此。 光说不练假把式。来，先讲个简单的，看这个图怎么识别了。最简单的方法就是电流流向法，从正地出发，顺着电路走，回到电源负极 走，经过一个灯泡，再走，经过一个开关走，再经过一条导线，回到电源的附近。那画的是怎么画呢？先穿后并，那这个图的连接方式是两个灯泡串联，开关在中间控制整个电路，那连接方式就是灯泡开关， 你看这叫线串，没有病，那我就不用管它了，先电器，然后再电源，因为是两节电池，我就换两节。 你看这图就搞定了，有主有次，层次分明，对应的标上 l、 e、 s。 百乱齐活了，再来一个证据。出发走到这，开始有分支，往上走，灯泡走到这， 走到这，汇合了，往下走，导线经过这个灯泡，到了右汇合，干了中，经过一个开关，再次回到电源附近，确定关系，他俩并联干了之后，有个开关靠近负极。那怎么画呢？没有串，那我就并上， 这叫先电器，手手相连，尾尾相连，用电器的连接关键体现出来了， 然后再按什么开关，开关靠近电源的负极。哎，这图就画完了，对应的标上图形的值， l 一 l 二开关齐活了，再来个复杂的 正极。出发走，经过一个开关 s， 走在这，开始分叉往上走，灯泡过来，经过一个开关，到这汇合，往下走，导线 运动器 l 二导线走到这，又汇合干了中，回到电源附近，确认一下， 他和他串联，又和他并联杠了，就有个开关 s， 那我画怎么画？先串，首先是灯泡 l 一跟开关 s 一的 串联，然后再并，是吧，他俩不并吗？下面再按一灯泡，你看，用电器的连接关系提起出来了，手手相连，尾尾相连，你看，主要工程完事了。接下来再电源左边出来，经过一个干裸状的开关，回到电源的正极， 这不出来了吗？先串再并，先电器，最后再电源网上标值吧。这是开关 s， 下面的是灯泡 l 二，上面是 l 一，这是 s 一， 齐活了。再来个复杂的十九题。从正地出发，走导线，走到这，经过干路中的开关，往这走到这开始分支，往上走，经过灯泡 l， 再经过一个开关 s 一，回来， 走到这回合了。往下走，经过灯块 l 一过来，经过灯开关 s 三，走到这回合，然后干了中，接着走，回到电影的附近，确认一下， 他俩串联是一只，他俩串联是一只，然后他和他有并联，杠了，就有个开挂。 s 二，那这事怎么办？先撤后并，先串，这不这一只吗？再串， 紧接着并，手手相连，尾尾相连，往上标上对应的值，上面是 s 一对应的是 l 二，下面是 s 三对应的是 l 一。用电器的部分 搞定了，下边左边接一杠头中的开关 s 二，回到电源的正极， 秦皇了，画掉了图，先撤后，并先惦记后队员。凡事必有规律，学理科更是如此，加油吧各位！

最近发现有些同学电路图不会画，如果说你电路图不会画，一定要注意了，画电路图可是我们学初中物理的一个基本技能， 其实画电路图啊，很简单，首先第一步也是判断这个电路图是串联呢还是并联呢？怎么判断串并联呢？之前讲过了，他最大的特点就是并联电路会分叉，而串联电路不会。 我们分析一下，他，首先电流从正极流出来以后，到这流流，流流到这个位置的时候，注意 在电流留到这个位置时候，他会分两叉，所以基本判断这个电路图一定是并连的。我们再看 一条电流从这个叉流出来，另外一条呢？从这个叉流出来，哎，你会发现流流到这个位置的时候，这个位置的 时候他会汇聚成一条，对吧？哎，他会汇聚成一条，这说明了什么？是不？说明了在这两点间的部分就是并联部分呢？哎，我们根据这些信息，我们画出他的电路图，首先先画干路部分，一个电源从这出来以后，一个开关， 然后会分两叉，啊，我们把它分成两部分，注意分叉的部分，哎，要画一个实心点，注意节点。 我们先看上部分，从这分出来以后是一个小灯泡 l 一，一个开关，那我们也画一个小灯泡 l 一，一个开关 s 一，把它标记出来。下边呢， 我们看一个开关 s 二，一个小灯泡 l 二，那我们跟着他画一个开关 s 二， 一个小灯泡 l 二，然后是不是就汇成一条，直接回到电线附近了，哎，我们也这样画 好，汇聚汇成一个点，回到了边缘的腹肌。好，这个电路图就画完了，如果你想画的更美观，你可以用尺来画，会更好一些。好，关注高书，你一定能学好物理，加油，关注高书，用手机学物理。

用电脑画电路图，不用专门的软件，可以用系统快捷速键画图，点击画图，在这个界面写着这个位置，把它打出它的标题也可以啊， 我们以三次电在一个三极管的当中复制一下粘贴，把两个三极管把它按照相图连接起来，可以再连一个三极管在一边待用。店主选择这个正方形， 看这个长方形电池也是第十符号，也是用这个，然后要直线来完成，把这些符号放在 以三极管为中心展开画图，电池填和继电器可以用这个来画啊，也是用这个可以选择这个圆的这个符号，用写成器把这个圆分开， 复制过去粘贴，再粘贴选择的 移过去，这个画面比较大，把它缩小一下，这样继续画在这个主要里头原件，如果有重复的原件就把多画几个，那么代用一下继续的画，把所有的这个素材都把它画在这个画图里面上写着五次 三天素材画好了，我们就开始连接， 哇，他的这个坏的速成，拉过来扶着这把电池好了，连线电池田里这里，把他拉上来，把他缩小一点， 这就成了完成了一个完整的这个辅助电路。具体的画法我们可以在直播间直播的时候共同学习，请大家点赞，把他的便于收到最小完成。

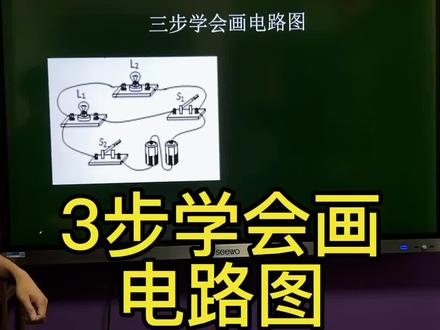

三步学会画电路图哎呀还有不会画电路图的，你把这三步学会去练一练基本呢都能会画，哎哪三步呢我总结的啊第一步叫边说边话， 第二步叫过分不过分，第三步最重要的啊检查一遍，哎我利用这三步给你演示一下看怎么用。我们先画个电源 边说边话。怎么说呀你去嘟囔呗啊电流从正极出来走啊走，哎遇到一个点怎么样 第二步啊，过分不过分是过了分还是没过就分很显然啊还没过这个点呢对吧。没过开关呢，就分为两条路了对不对？好了画出来啊我什么都没过呢就分为两条路了， 哎然后怎么样呢。一条路走的是开关 s 一啊画出来一条路走开关 s 一对吧，那另一条路呢？哎走的走的是灯泡 l 二啊走的是灯泡啊 l 二 对吧，哎画好然后继续描述他啊边说边话。然后过了开关又找到了 l 一，对吧哎过了开关又找到了 l 一 那另一条路呢啊这过了对吧过了 l 二然后又找到了 l 一啊过了 l 二又找到了 l 一对吧找到他 然后干什么干什么我们一起回家对吧哎好了一起往回家 走吧。走的过程中，哎怎么样遇到了 s 二啊遇到了 s 二， 然后呢过了 s 二，哎回到复习哎过了 s 二啊回到了复习 图画完了边说边话。然后呢最后一步检查一遍呗。怎么检查？你把二闭合 l 二能量吧。你把这个图也去把二闭合看看 l 二能量不。二闭合好了，正好一圈 l 二，哎能量 对吧二闭合再闭合一啊，一也亮了二闭合再闭合一，哎，一也亮了，说明你画的和他一样，这道题就画对了。最后啊，图呢，要该点点的点点，最后呢，还要美观一些啊。那反过来呢，你还 还是这三步边说边话对吧？过分不过分来看好啊，电流出来走啊，走过了 s 二，分为两条路，很重要啊，过了 s 二分为两条路，这是你说的对不对？我们画一下吧。 电流出来啊，怎么样？遇到了 s 二怎么样？是过了 s 二，过了他以后再去分对不对？一条走灯泡，一条呢？走 s 一对吧？一条走灯泡，一条走 s 一， 你要搁这里画，你要搁这画就错了，对吧？你得说出来啊，然后继续呗。过来是一，找到了 l 二呗。啊，过来是一找到 l 二，最后干什么了？最后一起汇合回家了呗，对不对？一起啊，找到你，然后汇合 回家完事。所以这里呢，你很容易从这害怕了。所以第二步也重要啊，是过了分还是没过分？最后一检查没问题，划对了。好吧，下课啊。

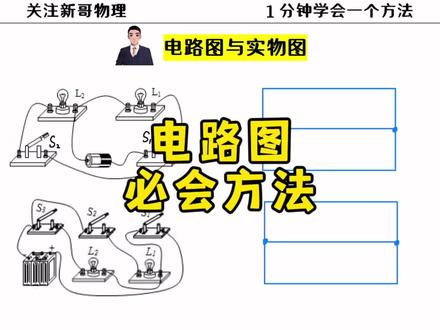

实物图转化成电路图，很多同学在画的时候容易出错，今天教给大家一个简单快捷的方法。我们一般情况下遇到的串联电路都非常简单，同学们肯定都会主要是并联电路，我们今天就用两条之路给大家举一个例子，这种电路图在构思的时候主要是思路， 我们在画之前首先在大脑里边构思这样的一个框架，接下来我们只用把干路和之路填充上去就 ok 了，会发现他的电源在中间，我们直接把电源先给他画到中间就 ok 了。 好，接下来我们找到分流点和汇合点，这个点是分流点，这个点是汇合点。好，干路上会发现有一个 se 在电源的负极，直接给他划到这个地方。 好，接下来分六点和汇合点中间两条路，上面这条路有一个 l 一，下面这条路有一个 l 二，还有一个 s 二，这样我们就把这个电路图画完了。 好，接下来我们看第二个图，也是一样的，电源在大概这个位置，接下来一样，我们先找到分流点和汇合点，分流点在这个地方，汇合点在 s 三的左边。 找到了之后，我们一样先看一下干路上，在电源的正极到分流点之间有一个 s 一，如果同学们不熟悉，我们也可以在构思电路图的时候标上分流点和汇合点，这样就更清楚更简单了。好，干路上画完之后， 接下来我们看从分流点到回合点两条之路，下面这条之路上左边有一个 s 三，右边有一个 l 二， 上面那条直路上左边有一个 s 二，右边有一个 l 一，再看汇合点到负极之间什么也没有就不用画了，这个电路图已经画完了。

同学们好，最近很多同学都在咨询一个问题，如何划定路图，而且告诉老师我看不懂定路图节点法，我感觉我也找不到节点啊，我基础也比较差，我看不懂也不会分析，那今天呢，就教大家一个划定路图的方法与技巧，不需要任何的定路知识。 好，那我们来看一下这个题，我们以这个题为例来详细的说一下。首先第一步，我们先去找电源，电源在哪呢？在这 我们先确定我们让左边是正极还是右边是正极呢？注意了，电池往往有凸起的一端是正极，没有凸起的一端是负极， 但是呢，在这里是两个电池连接在了一起，左边的电池头接了右边的电池尾，这样我们可以把它看成一个大 电池，整个电路是从右边这一个正极处的，所以说我们让右边是正极。好，最重要的来了，找到电源以后，我们下一步去干什么呢？同学们，注意描电流， 顺着导线去描电流，电流如何来走，你就如何来画，比如说从正确出发，走走走，走到这电流穿过了开关，我们一定要一步一步的来，电流穿过开关，我们也就画上一个开关。好， 第六次到这干了什么呀？分了路，我们发现他有两条路可以走，对不对？那么我们也就分成两条路，我们来看一下，一条两条。同学们，这里要注意了，你一定先去把这两条路分好 好了，要不然等到你一会回来的时候，你就找不到你是从哪里分的了。下面呢，我们就选其中的一条路，我们先把它走到底，我们来看一下，比如说选这一条电流，走走走，穿过了 led， 那我们也画哎，让它经过 led， 那电流走过 led 之后到达这里了。我们来看，那电流是不是又分了两条路呀？注意，不是，电流的最终目的一定是要回复集，所以说我们要往上走，让他回复集即可。 好，这样就可以了。在第二条路呢，我们继续走走走，穿过 l 二， 好，然后继续走走走，穿过 s 二， 好。电流继续走走走，注意，走到这个位置，这个电流经过 l 一了吗？没有，我们说电流只有穿过这个电路原件才叫经过。那么电流走到这个点以后呢？电流的目标还是要回复集，但他都到家门口了，直接回去是不就可以了？所以也是 直接回复集，我们接到，哎，这个点上就可以了，那这就是一个电路图了。好，我们把名字标上，这个图就完整了。那你只要掌握了这个方法，无论再难的图都可以去迎刃而解。你比如说我们再来练习一个中等难度的 来，我们先来找电源，电源的右边是正极，我们画上，哎，右边是正极，电流从正极出发，走走走，穿过了开关，画上开关。哎，电流继续走走走，走到这同时，一定要一步一步 来，你一定不要去跳啊。走到这，我们发现电流分了两条路，一条又去穿灯泡了，一条呢，是往右走，对不对？那我们也去分成两条路，好，一条去穿灯泡， l 一， 画上 l 一，在电流穿过 l 一之后，顺着道线走走，注意，走到这，他穿 l 二了吗？没有，因为他的目标是要回复极，那么他就直接回复极了，我们也让他直接回复极， 那么第二条呢？哎，从这里分的，走走走，穿过截留表，我们画上一个 a， 好，继续走，走走，穿过 l 二， 好，穿过 l 二之后走到这，也是他的目标，要回复集，所以我们直接回到复集。 好，那这样你就画完了。好，那我们再来看一个叫男的电路图，我们应用这种方法，看能不能把它给画出来呢？我们试一下。首先我们先找到电源，我们发现这边应该是电源的正极， 所以我们让他左边是正气来电流，从正气出发。走走，哎，走到这，穿过了 s， 那我画上一个开关 s， 好，走到这，我们发现电流要分路呀，分了几条路呀？分了一条两条，那我们也就去分路来，一条 两条。好，那我们先按着其中一条划到底，我们先走这一条吧，这就走走走，穿过 l 一，画上一个灯泡， l 一，好， 电流，继续走，穿过 a 二，注意，一定是穿过了，你再去画。穿过 a 二，好，穿过 a 二以后继续走，走到这，穿过了 a 一， 好，穿过 a 一之后走到这，直接回腹肌了，那我们也就让他回到腹肌。好，这是一条，那我们再来看第二条，第二条刚才是从这里分的，能换个颜色吧。 好，从这里分的。我们继续走，走到这，我们一步一步来，走到这，他中间经过东西了吗？还没有呢，还没有，但是我们发现他又有两条路可以走，一条要穿灯泡，一条是不是直接往上走呀？所以我们在这里还是要继续分出来两条路。好，那其中一条 我们说往上走吧，这一条不经过灯泡。走走，穿过电压表来，能画上电压表呗？好，然后继续走走，走到这经过 s 一了吗？没有，因为他没有穿过，然后顺着导线我们继续来画， 走到这经过 ae 了吗？也没有，因为他的目标是要回复集，所以直接回了复集，哎，就可以了。那么我们再来看第三条， 第三条也就是从这里分的了，来穿过 l 二，那这样，你看你刚才已经把这个接头给分出来了，所以现在就非常好找。那给他画上 l 二，好，然后继续走，穿过 s 一，画上一个开关 s 一，然后 继续电流，哎，顺着这是不是也是要回直接回复集了呀？哎，那么直接回到复集，好，那这个电路图画出来就非常的中规中矩，也是非常的标准了哈。 好，那同样的，我们再来看一个图，带着大家再来看一个复杂一点的，这个比刚才还要复杂，我们来看看应用这种方法是否能解决呢？我们来画一下，我们先去找到电源，电源在这右边是正极。 好，我们开始秒电流了。电流，走走，穿过电流表，好，穿过电流表之后，我们继续走走，走到这，我们发现他分了几条路呀？应该有三条，一条， 两条，三条。那我们也一定是先去分好三条路，一条，两条， 三条。好，我们先看其中一条，老师换个颜色。好，其中一条，我们走走，走到这，穿过 s 二。 就是你一定不要往后看，走到哪画到哪。好，穿过 s 二之后，我们走到这，我们发现他分了几条路呢？分了三条路，为什么三条呢？你看一条 两条走到一两，第二条走到这里以后呢？可以去穿 s 一，也可以不穿 s 一直接往下走，对不对？所以他也分了三条路，哎，我们画上。 那你看，哎，我这么去分，是不是又分出来了三条路呀？好，没关系，不要怕他多麻烦，我们一点点的去画，一定能画出来。我们先来看这一条，这一条走走走，穿过低压表卫衣，那画上一个卫衣。 好，读完 v 一之后直接回到腹肌，我们也回到腹肌吧。好，这是一条，那么第二条呢？哎，刚才我们可以走到这，我们可以去穿 s 一来，我们先去穿上它，去穿 s 一。 好，穿完 s 一之后呢？继续走走，走到这注意往哪走呢？他的目标是回复集，所以他要往左走，哎，走到这，然后就穿 l 三，你注意这里，他在这里，这是 l 一。哈，他穿 l 一了吗？并没有，是不是他应该直接穿的是 l 三？ 好，我们画上一个埃尔三，好，走到埃尔三之后继续走走走，走到这，经过地亚表了吗？没有，没有穿过，可以直接回复集。好，这是第二 条。那第三条从这里就是不走 s 一的这一条，哎，走走走，这一条走到这，那他也是要回复家，所以往左走，穿过 l e， 那穿过 l 一之后，他也要去穿 l 三，怎么办呢？那我们就把它连在 l 三的前边，哎，这里就可以了。 好，那这样的话就走到这也是可以穿过二二三，顺着二二三这条路味道复集了。好，那这一条路我们就画完了，那我们再来看一下刚才的第二条，第二条他可以去串灯泡 l 二，来，我们画上灯泡 l 二， 好，穿了灯牌 l 二之后呀，他继续走，他也是去穿 l 一，那我们也就是把它接待 l 一之前，哎，接待这个点就可以了，是不是？好，那这一条路就解决了， 非常好看。那我们再来看第三条。好，第三条呢？走到这不穿 l 二直接走，穿过 v 二， 那么画上 v 二，那 v 二继续走，他接了哪呢？注意，他接了 l 一的左端，也就是他接了 l 一和 l 三的中间，那么把它接到 l 一和 l 三的中间位置，哎，即可在这个电路图就画出来了。 那这个电路图呢？首先我们可以保证他一定是一个正确的电路图，那后期你在可以去进行一个修改或美观都可以，或者你就这么保留着，用它来分析题也是非常好的，没有任何问题的好，同学们学会了吗？

九年级电学必会的画电路图，你已经掌握了吗？首先我们先找到电源， 电源带小尖的部分，它代表的是电源的正极，我们用两个数来表示，短数代表的是负极，长数代表的是正极。 接下来到开关 s， 什么情况叫做经过开关，只要从开关的一边进一边出，就叫做经过开关。 那我们这根线从开关的左进右出，说明经过了开关 s， 所以我们可以把开关 s 画在电源的旁边。 接下来到开关 s 二，到这没停又走，给到了开关 s 一说， 说明在这个位置出现了分点，也就是说经过开关 s 之后，分出了两条之路，一条给到 s 二，一条给到 s 一。所以 我们抓紧在电路图上也分出两条之路，在开关之后分出两条之路，一条给的 s 二，一条给的 s 一。 那接下来我们一条之路一条之路的去分析。开关 s 到 s 二，右进左出，说明经过了开关 s 二， 又到了 l 二，右键左出，说明经过了 l 二，我们就可以把 l 二画在 s 二的旁边儿， 最后回到电源的负极，同样电路图也是回到电源的负极，这是第一条之路，进来看一下。第二条之路 给到开关 se， 右键左出，说明经过了 se， 又到了灯泡 le， 右键左出，说明经过了 le， 这样我们就可以把 le 画在 se 的旁边。 我们发现 l 一这根线到 l 二，到这没停又走，说明顺着 l 二这根线一起回到了电源的负极，同样电路图也是将 l 二 回到电源的负极，那最后一定不要忘记在两个线交叉， 他且连接的部分一定要画上实心点，这道题你们学会了吗？ 记得点赞关注哦！

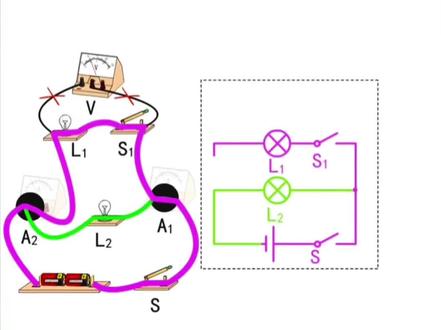

画病原电路图的关键是三步法，第一步，如果电路中含有电压表，先将电压表看做断路。如果电路中含有电流表，先将电流表看做导线。第二步，电流从正极出发，经过开关 s、 灯泡 l 二，回到电源负极，我们在电路图中画出来。 电流从正极出发，经过开关 ss 一、灯泡 l 一，回到电源负极，我们在电路图中画出来。 第三步，根据测量方法，在电路图中补出电压表、电流表，这样电路图就画好了。

大家好，我是胡子老师，本小节呢我来带领大家学习一下我们 cad 当中电路图纸的一个电缆 平方与他的一个电流的一个计算以及图纸的绘制啊，因为这个电路图是我们很多专业 cad 专业的一些设计都需要绘制我们这样的一个电路图，电气图纸，是不是 你像我们的电器专业呀，智能化专业呀，室内设计专业呀，对不对？都基本上会用到我们这样的一个电器图纸啊。 我们首先来看一下这个图纸的一个绘制方法，其实也是比较简单的，大家只需要通过 l 画线将我们这个图纸呢给它绘制好一个线路出来，然后我们通过 c o 的一个阵列复制啊，就比较简单了是不是？这个是我们的一个单相电路，我们主要来学习一下什么呢？大家注意啊，我们主要是来学习一下他的一个 二点五平方，也就是我们电缆的一个粗细与他所用的一个断路器的一个流量是怎么去选用的，大家具体来学一下。 呃，其实对于我们这样的一个选型也是比较简单的，需要用到我们的一个公式，也就是我们所用到的 p 等于 u i 这个公式的话，其实同学们已经在我们中学初中的时候物理电学知识里面已经学过这个公式对不对？有同学可能说自己的物理不好，没关系啊，大家只需要了解一下就可以了，知道这三个符号的一个意义，这是我们的电功率，这， 这是我们的电压，这是我们的电流，对不对啊？ p 等于 ui， 这个适用于我们的纯电阻电路以及我们这种单相电，大家注意啊，我现在所讲的是单相电路，如果同学们所以后会接收到我们的三相电的话， 在我们工业当中用到三相电的话，你就需要用到一个工音，以及他的一个扩散 inside 一个因素啊，所以大家注意一下。 好，那么通过这个公式可能呢？同学们去了解还是有一定的难度，那我们可以直接通过这样的一个表格，在这边我给大家列呃，列举了这样的一个表格，给他归纳出来了，同学们以后去绘制这个图就比较简单了， 我们通过它的一个负载功率来选用它的一个断路器，对不对？包括它的一个同心线大小，大家可以看一下，比如说我们 我们这边有一个功率，假装我们所用到的功率呢，大家看一下啊，如果大家所用到的功率是我们的 两千两百瓦以内啊，也就是小于等于两千两百瓦，我们可以用我们的十安的一个断路器，对吧？啊，所以大家注意，然后我们还可以用多大的同心线，我们可以用一点五平方的同心线就可以了，大家明白吗？那对于这个怎么去计算？ 可以就通过我们的一个功率，通过功率我们可以计算出这个电流，大家注意啊，对吧？怎么计算呀？还是刚刚公式 p 等于 ui 吗？大家注意啊， 对吧？ u 是两百二十伏，然后 p 是两千两百瓦，所以我们通过计算出电流大概在十安，对不对？所以这 这个时候我们可以选择十安的一个断路器，他的一个电流大小，明白吗？所以大家注意，同样下面的计算方法也是一样的啊， 所以你可以通过你的一个功率，你家用电器的一个功率给它相加起来，然后可以算出它的一个电流，那么通过这个电流你就可以去选择这个同心线， 那么这个时候大家需要注意的时候啊，就是你的一个断路器的选择，他的一个电流啊，你要注意，你不能怎么样啊，是不得 大于什么，大于这个同心线通过的电流，否则的话这个线可能就会烧毁，所以大家注意，所以同学们呢，可以通过我们这样的一个什么东西啊，这样的一个表格去选合适 的断路器，对吧？这边我给大家计算到了一百二十五安的对不对？断路器用到三十五平方，这对于我们做一些单相电路是足够了，所以大家可以将这个表格呢给他保存好啊， 当你把这个表格选中以后，就是了解以后，你就可以通过我们这种图来给它 试用了，对吧？单相电一路的单相电，大家可以看一下我们用的 b v 线对不对？三根线二点五平方的对不对？因为是插座，我们用的二点五平方，那么二点五平方大家可以看一下它所用到的一个断路器电流呢， 我们可以用到十六安或者二十安，具体你可以去看这边的一个大小，可以我们选用二十安的或者十六安都是可以的，大家看到了吧。啊，所以大家注意啊，你可以通过他的一个负载，如果功率 在三千四啊，三千三你完全可以用十六安的，如果功率在四千，你就用二十安的啊，这就是它的一个选择选型，所以同学们注意，这个没问题吧？啊，这是它的一个 电气图，我们来实一下这个图啊，这是 c 四五 n， 应该是施耐德，施耐德的一个十六 m 的 e p 的一个断路器， b v 线二点五平方，火火线零线加地线 f c p v c 二零， f c 是什么？ f c 是我们的一个 什么辐射，地板下辐射，地面辐射，对吧？所以大家注意啊，还有我们的 cc 啊，呃，圆顶辐射，还有 wc 延强辐射，这个同学们做一个了解，用的是我们 pvc 二零的管，对不对？然后他所有他的一个控制是我们一楼的一个客厅卧室 插座，所以同学们可以通过这个图啊，去做一个深入的了解啊，对我们这种电气电流电缆的一个选型，明白吧？ 再问大家一个深一点的知识的话，大家注意一下，比如说二点五平方的线缆啊，大家做一个了解，也就是我们所说的二点五平方的线缆啊，就是我们这种二点五平方的线缆，他所能通过的电流应该为多少呢？大家注意 这个应该为多少啊？这个的话其实大家注意一个口诀啊，就是二点五下乘九，对吧？往后的话减一，大家看一下，也就是 也就是说它所能允许通过的电流是二十二点五安，对不对？大家注意啊，这是我们的二点五乘以九，大家注意，就是线的一个， 就是我们这个线的平方乘以他的九啊，等于他所通的电流，那么同样四平方，我们往下就是八，对不对？他所能通的电流就是三十二，按可以通过这种方式，越往后这个就 n 减一就行了， 等于他的一个流量啊电流，那么通过这个电流的话，那么你在选断路器的时候啊，通过这种方法也可以，断路器的话，你要选择小于这个 刚刚讲过的小于我们这个电缆的一个电流通过量，对不对？你如果用二十二点五安，二点五平方，你选用选用这种二十五安的一个断路器的话啊， 如果你选用二十五安的断路器，有可能当电流来到二十五安，这个线就烧掉了，而我们的断路器并未起到一个保护的作用，所以这是电缆与电流的一个 选型。那么通过这个教程呢，希望同学们有一个了解。好，那么本小节我就为大家分享到这边，谢谢！

想把电路图画的四四方方又漂亮，那是需要技巧的，比如说这道题当中啊，我们要把实物电路画成他的电路图， 那么首先呢，这个实物电路图你肯定得先能够看懂，怎么看呢？按照电流流向法，电流从正极出发，他往哪流我就怎么看。那如果要把它转换成电路图，怎么能一次性的把它画的四四方方的，而且又漂亮呢？ 那我建议大家啊，写一下电路结构图。怎么写呢？来跟我一起看。正极出发，然后经过了开关 s， 所以我们就可以写出啊，正极出发，然后经过了开关 s， 电流继续流动，经过了 s 以后，我们会发现呢，在这个点电流分叉了，所以这个点呢，就是分流点， 而分流点的话呢，我们就可以用一个大括号来表示，表示电流走到这之后要分成多条之路了，那么电流往哪流呢？我们可以看到分流点之后，电流呢，可以向上流动，经过 l 一，到达了这个位置， 另一条路呢，他可以向下流动，经过 s 一，再经过 l 二，也到达了这个位置，所以这个位置就不用我多说了吧，这就是会流电， 也就是说往上走，往下走，分别走了两条不同的路，那么这两条不同的路呢，我们在这里边就可以表现出来了，一条路呢，走了 l 一，另一条路呢，是先走了开关 s 一，然后又走了灯泡 l 二，最后会流，我们用一个反 括号把它给汇合起来就可以了，然后汇流之后，我们会发现电流直接回到了电源的负极，所以他就到达了电源的负极。 那么这个电路结构图我写出来了以后，大括号之间的就是他的两条之路，大括号以外的，这就属于是他的干路部分。那么这个写完以后啊，我们画电路图采用的策略就是先干后知， 也就是说先画干路，再画之路。我们看干路当中除了正极负极以外，只有一个开关 s， 所以干路当中只有两个元件，一个是电源，一个是开关 s。 好，那我们换一个开关 s， 然后呢？开关 s 对应的呢是电源的正极，所以，哎，我们就把它的干 路就给画好了，我们再确认一下哈，正极出发，然后呢是到开关 s， 正极出发，到开关 s， 然后呢负极，整个干路就好了。 概录好了以后，我们左边画一条竖线，右边画一条竖线，那么正极出来的左边，这其实就是他的分流用的这条线，而右边这条线呢，就是会流用的。 那在这两条线之间，我们只需要把大括号里边的内容照搬上来就可以了。比如说一条之路经过了 l 一，那么我们从分流的这条线上引出一条之路， 经过 l 一，然后到达惠岭的这条线就完了。那么第二条之路呢？哎，从左端出来，经过了一个开关 s 一，再经 过一个灯泡 l 二，然后到达右端，那这个电路图我们就画完了，你看四四方方很规整，最后再检查一下，少标了一个开关 s， 那这个图就画好了。 那么这道选择题当中给出了实物图，他对应的电路图哪个是正确的呢？

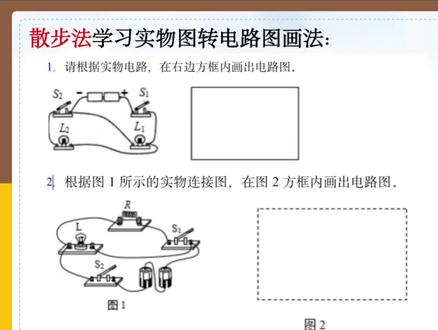

好，同学们，大家好啊，这个最近呢，这个老师的这个一些九年级的学生跟我反馈呢， 他们这种实物图转化电路图和电路图转化实物图画不太好，串联的比较简单，那么画不太好的主要在并联这块，哎，那么今天老师教大家一种方法，这个方法呢叫散步法，哎，散着散着步啊，轻轻松松就把这个电路图学会这么画了。 好，咱们看一下怎么利用这个散步法啊？咱们看一下，那么咱们想把这个电路图给他画上，把这实物图画成电路图啊，咱们怎么分析 所有的电流都是从正极出来，哎，从正极出来，假设正极是你们家啊，然后呢？晚上吃完饭之后呢， 你和你的老爸老妈，哎，出来散步，从正极出来要走回负极，哎，然后你们三个人就开始走，哎，你想象一下，这时候你是呃电流，你出门开始散步啊，跟你爸妈，然后走走走走。 咱们假设啊，当你遇到开关之后，这个开关呢，把它想象成你遇到一个一个桥，当你遇到灯泡之后呢，你把灯泡想象成你遇到一个，哎，亭子，就是咱那种乘凉的小亭子，哎，咱们看一下， 那么这种病连咱们怎么画的啊？首先你要找到什么呢？就是当你们三个人散步的时候啊，在哪个点开始出现分叉了， 因为之前都是一条路走，没有第二条路可以选择，但是当你到某一个点的时候，你发现摆在你面前有两条 条路可以选择，那这个点先把它给我标出来，哎，就在这， 那么这个点我标上 a， 这个呢，可以叫咱们的分叉点，其实在咱们物理中叫分流点，就是电流开始分开的点， 那么在这个点开始呢，当你们啊一家三口发现呢，有两条路可以走，那你们每个人呢，想欣赏的风景不一样，哎，这时候你就分开了，哎，比方说，你你你，你的老爸老妈呢，走了下边这条路，走了这条路，然后你自己走了上面这条路， 哎，这一个分叉点咱们就找到了，然后第二步再找一下你和你的老爸老妈从哪个点集合，哎，大家，哎，就能发现，是不是你们在这个点集合呀，集合完之后一块 溜溜达达散步，再回到复集，所以这个就是集合点啊，在咱物理中叫聚留点，就是电流呢在这个地方聚集，所以呢，这集合点咱把它标上 b， 哎，下边咱教大家怎么画这个电路图啊？ 一样哎，标一个 a 点，标一个 b 点，然后把 a 点呢当做咱们的这个 分分开的这个点，就分叉点，把 b 点呢当成咱们这个分这个聚合的点。然后你现在只需研究什么呢？研究你和你老爸老妈散步的时候啊，你们走的每个之路，哎，你们都看到了什么东西， 那么你只需研究 a 点到 b 点之间的路径， a 点和 b 点以外的，咱们暂时先不管他，咱们先看啊， 假设你从 a 点开始走上面这条路，你看着啊，你穿过了谁？灯泡呢，是一个亭子，你从亭子的这个入口开始走进去，然后呢溜达整个亭子，然后呢从亭子的出口出来，然后往这条路上走走， 哎，然后到这，注意啊，好多同学觉得老师我到这，我是不是走了这个 s 二这个桥啊，注意啊，没有啊，咱们什么叫走过这个这这个物体啊，就是你得从他一端进去，从他另外一端出来， 才叫真实的走过他。而现在你只是走到了这个桥的右端，你没有走过他，你只是走到了他的一个门口而已，所以注意，这个桥 s 二，他并不在你走过的这条之路上，而你走过的这条之 路上只有一个亭子 l 一，哎，所以咱们就画上面这条路径，把它画出来，你走的上面这条路只有一个亭子 l 一就是灯泡 l 一，自己 好，下边，你想象一下啊，下边在下边一条路散步的，你的老爸老妈，哎，他们从 a 点开始走，是如何走到 b 点的？看着走，从这走， 走到这时候呢？你的老爸老妈，哎，穿过了一个亭子 l 二，咱们就把第二条路的 l 二给他画出来，这 l 二呢，是下边这条之路，你老爸老妈走的这条之路的风景， 然后再往上走，然后你的老爸老妈继续往上走，哎，走到了桥 s 二的入口，然后呢又走过了整座桥，然后到了这个桥 s 二的出口，这才叫完整的经过了这个东西啊，而不是说我站了一端，我就要经过他，得从他的一口进去，一口出来才叫经过他。所以你发现这个桥 s 二啊，实际上就是你老妈老爸走过的第二条，第二条路上，他在这啊， 然后这个就是 s 二，好，那么这样的话，你走的一个之路和你老爸老妈走的第二个之路，咱们就把 a b 两点之间的这两个之路上边有的风景就把它画出来了， 那剩下的怎么办呀？剩下还有谁呀？剩下还有一个桥 s 一，哎，还有一个你们家的这个电源，所以把剩下的画在干路就可以了，哎，画在干路，注意啊，正极是 a 点， a 点这块是正极 a， 哎，哎，画一个电源是你们家画一个桥 s 一，哎，把他们补在干路就成了， 然后呢，这个并联的图，咱们就把它画好了，同学们听懂了吗？这个就是咱们散步法啊，每当遇到这个电路图，画这个实物图，画电路图的时候，你就想一下，如果你是电流，你和你爸你妈，你们三个一起从你们家溜达出来散步， 怎么利用散步啊？利用散步看风景，就把这电路图画下来了，下面咱们看第二个图啊， 好看，第二个图啊，还是啊，咱们先找正极，正极在这，哎，这是你家的啊，你家门啊，然后你和你的老爸老妈，哎，晚上吃完饭又出来散步，先找到分叉点，哎，你们发现这个 点是分叉点，我就把它标上 a， 然后找好分叉点之后啊，再找的就是聚合点，你看你们从哪聚合啊？发现这个点是聚合点 b， 然后把它标上 b， 好，跟上面是一样的，咱们标出 ab 两个点， a 点呢是分叉点， b 点呢是你，你和你老爸老妈的集合点，然后咱们再看 a、 b 俩点之间的路径，哎，然后呢，还是你走了上面这条路，你老爸老妈走了下边这条路，然后把你和你老爸老妈走的这两条路路过的风景分别给我画出来，咱们先看你走的路啊， 然后你从 a 点开始出发， a 点呢是这个桥 s 一的入口，哎，你从入口进去之后呢？从桥的这个哎 后门出来，哎，从桥这出来，然后再往上走，哎，又遇到一个，这个是电阻，哎，这个咱们可以把它看成是呃一座房子吧。 然后你从一座房子的入口进去，又从他的哎后面这出来，哎，走，然后呢，走到了 b 点，咱们只需从 a 点研究到 b 点啊，你只需从 a 走到 b， 然后你发现你走上面这条路的时候，你路过了一个桥和一个房子， 所以呢，你走的上面这个直路，他就有一个桥 s 一和一个房子啊， 哎，这就是上面这个这条路，这是 s 一，这是二。好，下边你分析你老爸老妈走的下边这条路啊，都是从 a 点到 b 点， a 点 b 点以外的，先不用管他，然后你老爸老妈从 a 点开 散步，哎，走，走，哎，走，当走到这的时候，发现一个亭子 l， 然后从亭子的前门进去，然后呢穿过亭子，哎，走到亭子的后门 b 正好走到这和你集合，所以你发现你老爸老妈走的这条路啊，上面只有一个亭子 l， 所以第二条路就画一个亭子 l 就行了。然后这样你就把 ab 两个点之间的这两条路中的风景给我画完整了，然后剩下的啊，剩下的 不带 ab 之间的，还有一个桥 s 二，还有一个你们家这电源，把他们补在干路就 ok 了。 然后这时候最好把这个开关把它放到右侧啊，我把它改一下放在右侧，这，因为他是挨着必点吗？把它放在这啊，这就不不能接到一起了啊？ 放到放到这，然后正极对着 a 侧，那，这样的话，哎，这个 s 二放这电源， 这样的话，咱们就把这个电路图画好了，哎，所以呢，咱们总结一下，当你遇到这种把实物图画成电路图，尤其并连的时候，哎，你就想一想，老师跟你说的散步法 就是你和你老爸老妈，哎，吃完晚饭之后呢，从你们的正极就是你们家，从你家出来散步，先找到一个分叉点，就是当你和你的老爸老妈从一条路走着，突然遇到了分叉点， 哎，先找到 a 点，给我标上，然后呢，再去给我找到你们从哪集合，哎，你跟你老爸老妈说，哎，我们在 s 二这个桥的这块集合，找到集合点 ab， 然后怎么办？然后呢，你溜达上面这条路， 你老爸老妈溜达下边这条路，然后你把你溜达上面这条路的风景都画出来，你从 a 点溜达到 b 点，这个过程中，你发现你只穿过了一个亭子啊，就是 l 一，就是咱们乘凉的亭子 l 一，你就把它画出来就行了。 然后你老爸老妈从 a 点走下边一条路，走到 b 点，你发现你老爸老妈穿过了一个亭子 l 二和一座桥 s 二，然后下边这条直路，你就画一个亭子 l 二和一个桥 s 二就行了。 然后剩下的没有参与在 ab 之间的，都把它补在干路，这个电路图就画对了，哎，同学们记住了吗？哎，这就是咱们的散步法啊，好，咱们今天就讲到这。

如何简单高效的绘制基本电路图？不用 iplan、 不用 cad、 用意图图饰，一拖一拽轻松搞定！在意图首页的菜单中找到电路工程图的分类，这里有最基本的电路图模板，还有电路与逻辑图、工业控制系统图、 电路系统图等等，全部可以直接套用。此外，在左侧的符号库内还有上百种不同的电路符号，轻松拖拽就能 diy 出你自己想要的电路图，还不快来意图体验一下？

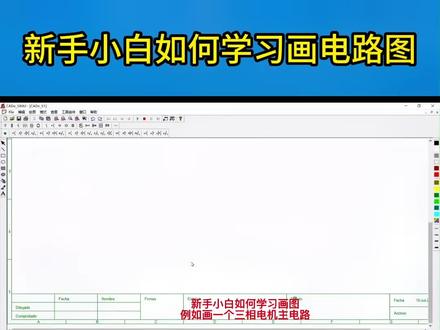

新手小白如何学习画图？例如画一个三相电机主电路，首先我们拖入一个三相电机，要想电机得电就加一个电源给他， 那这样没有办法控制，所以加一个可以控制的接触器。有接触器了还不够，我还要再加一个总开关， 那万一电路发热怎么办？所以我们再加一个热保护， 这样就画好了，是不是很简单呢？

画并联电路图的关键就是找到两个特殊的接线柱，这两个接线柱分别连接了两根导线，我们称之为电流的分流点。电源的正负极到分流点这一段就是干路了。我们先在方框中画好干路，然后在两个关键点之间找到之路。 第一条之路包含了灯泡 l 二，我们在电路图中画出来第二条路，包括了灯泡 l 一和开关 s 二，这样两条之路就画好了。下面那题带电表的就留给同学们试一试吧！
