振华电源拆解教程

修两个电脑电源是一个网友进来的，这两个电源都是振华品牌，这个是三百瓦，这个是五百瓦，这个是那个航空插头那一款，这个呢是战碟三百瓦， 这个振华的电源命名，反正不是什么碟就是什么筛，先修哪个呢？挑一个软柿子修这个三百瓦的吧。这两个电源都是不开机，看一下这个通电试一下， 电源已经通上电了。这个电源问题应该是代集电压的问题，代集电压好像带不更复载，空载可以开机，但是上电脑的话就开不了机， 我来测一下这个待机电压，看一下这个待机电压是多少。待机电压空载是四点一五，加上一点负载呢， 加上一点负载之后直接掉到了三点六，那肯定是有问题的，拆开检测一下吧，这个电源已经拆开了，这个电源还是那种老式的半桥结构，被动是 pfc， 这家有个电杆， 然后有两个大电容串联，二百伏三百三十位法。这个电源的故障呢也是非常的明显， 待机这个绿波电容已经鼓包了，把这个电容换掉吧。这个电容呢已经拆下来了，拆下来看一下这个电容什么规格？十伏一千微法，这个品牌叫什么来着？ 叫什么十十二光子吧，还是叫什么？用电桥来测一下，看能不能测出容量来。这个电容呢，现在用电桥来测的话，能测出一百零八违法的容量，但是地址超大， 准备换上这个电容，十六伏一千五百微法，这个是小鬼子的黑金刚，容量是一点三毫法，就是一千三百微法，地址零点零五，没毛病，换上 这电源，修好了上电脑测试也没问题，继续下一个， 再来试一下这个航空插头这一版是什么问题，待机电压正常，开机 开机亮一下就灭，风扇也没有转，似乎是没有五幅输出，但是他还不是马上掉链子，坚持了几秒钟才掉链，这是什么情况呢？拆开检测一下吧。 这个电源呢也拆开了，看一下这个电源是什么结构，这个呢也是主动 plc， 半桥斜震刺激，是同步整流 dcdc。 这个电源比较特别的地方就是这个航空插头， 这个设计的挺有意思，他这个里边有四个真的，还有五个真的，然后这个蓝色这个塑料下边是有 led 的，他是通过把这个外壳这个圈 接到地之后，这个灯就会亮起来啊，这个电源没有五伏，这个五伏的电路呢，在这个小板上把这个小板拆下来，测量一下这个电能什么规格， 这个电容是四百伏，二百七十微发，也是窝系的黑金刚，好像。看一下电脑板背面，电脑板背面在这个焊点，这个做工给人的感觉就是比较粗糙呢，而且这个电源直插件特别多，这直插的电阻也不少， 行吧。先把这个小板拆下来看一下这个小板，我把它拆下来了，拆下来简单测一下，也没有发现什么损坏，然后呢上店测了一下，发现他不工作，可能是这个角呢， 这个角是接到负十二伏的，好像是需要，这需要一个开机信号，然后我直接就找了一个料板，这料板上呢正好有个这个这个芯片，之后我就把这个五伏这个芯片给它换掉，换掉，现在上集来试一下， 这两个板是完全一样的，是在振华电源上拆下来的，这个小电路板已经装上了，充电试一下吧，看一下能不能开机，哎，开机了，测一下电压， 待机五伏，输出五伏，三点三十二， 皮机都没问题。最后把这个电源装起来开机，看一下他这个航空插头的效果。开机 开机之后他这个色彩圈是有一个 led 灯的，这还挺好看的。 ok， 那这个电源就修好了，感谢各位的观看。

修一个电脑电源，振华五百五十瓦，电源好像是进了虫子导致的短路，跳闸，插电就跳闸，直接拆开检测一下吧， 电源已经打开了，看一下这个电源吧，看这块，这块有烧黑的痕迹啊， 这个电杆下边这块也发黑，而且呢，看里边 有一个原件的银角已经烧断了，好像是一个电阻，旁边还有二极管，他为什么会打火呢？ 看这应该不是进虫子，电路板背面是没有啥问题的，正面其他的地方也没啥事，好像是这个电容的问题。 看这小电容，这小电容呢？他呀，这边有个豁口，可能是这个电容出问题了，这个电容内部短路，然后他释放出的能量把这两块银角呢烧断了，还把这边烧黑了。 这个电容是接在整流桥输出的正负极的振华电源，好像遇到过两次烧这个小电容的，这个电容他居然会短路，也真是奇怪了。 这个是幺零三一千伏，这个电脑怎么会坏呢？ 这是一个半桥斜针半桥 l c 结构的电源，同 不整流，三五伏是 dc 转 dc， 大电容是四百伏，三百九十倍法是涡细的黑金刚。先把这个电杆拆掉，看一下下边那两个原件， 还是先测一下吧。啊，测下，那既然是跳闸呢，保险应该就没有断，看一下这个保险，保险在这， 哎，在这，嗯，这保险没有断，再看一下拯救桥， 这整个桥已经短路了，来测一下这些开关管呢，开关管，希望他不要坏， 哎，还真没有坏， 这还有一个开关管没坏。 开关我没发现，那好像是这个电容短路导致的，把这块烧坏了，这两个银角完全是释，他释放出这个能量，把它熔断的， 这小电容短路，会释放出这么大能量吗？把这个电阻还有这个二极管， 嗯，这个这个眼线比较粗的铜线呢，这应该是都把它融断了。 哎呀啊，现在就把这个电感拆掉看一下吧。 电杆已经拆下来了，电杆下边稍微有点熏黑，但是问题不大。这个电路板这位置呢，看这有一个电阻，还有一个二极管， 这电阻他这个银角直接被垄断了。二极管呢，没有断，稍微有点 有点融化，这个电阻是一个零点二二欧姆的电阻， 就这个小电容短路，他这个能量从这，哎，一直烧到这，太 狠了，直接就把这个中断了，肯定不是这个电阻自身大电流流过的，就是这块，打火打火，把这个中断。 把 dvd 处理一下，这个电阻更换一下， 电源换好了，换了三个原件，有一个整流桥，整流桥呢是 十安六百伏幺零零六。这个小贴片的电容啊，这个小瓷片电容呢是幺零三一千伏， 幺零三是石那法。还有这个电阻，这个电阻的色环是红红银红绿， 这是一个五色环，但是这个读数呢，只看前面四个色环，就是红红银红， 这个绿色具体代表什么含义也不太清楚，可能是什么温度系数，也可能不是，反正代表什么也没啥关系。 接下来呢，通电试一下， 哎，通电，开机测一下，输出电压， 十二伏，电压十二点二， 三点三五，五点一五，待机五点一四， pg 信号没问题，负十二呢，负十二也没问题。大电容电压测一下， 三百七十六，三百七十五行，可以 断电关机，装起来测试一下，感谢各位的观看。

今天咱们评测的是来自啊所谓的一线品牌的振华，五百五十瓦铜黄这个电源在前两年比较火啊， 现在三百多五百五十瓦不是模组啊，其他品牌的话基本上都能配到六百五十瓦金牌全膜了，这个价啊，三百五左右，咱们就看看这个电源值不值。咱们先来看一下线排啊，有三条 id 一和萨塔的线，这个是没问题，然后两条独立的单八频的显卡固定线啊，这个好评。 然后这个主板的二十四 p， 然后一条单八 p 的 cpu 功能线，这几个主要的线路全都包了，这个蛇皮网 啊，这个没问题，但是呢还是被我抓住了，小毛病啊，这个显卡的供电线，六频的，这个十二伏和地线用的都是十八 awg 的，但是旁边的这个地线啊，明显的要细一圈，一看就不是十八 awg 的，咱们看看是多少啊，这个地线是二十二 aw 六 g 的啊，显卡线的地线，你给它缩水啥意思呢？咱们来看看 a r 六五零的啊，十八 awg 就是一条两条的，缩它干啥？然后咱们来看这个电源的内部啊，用料看着还算是不错的， 但是这个级别的电源用的还是单词放大的啊，三百多的电源就不太应该了。然后这个电源的这个架构还挺奇葩啊， l lc 加上单次放大啊，很少见啊，一般情况下很多托盘都是双管升级加 dcdc 啊，或者双管升级加单次放大。首先是一级的燕麦啊 x 电容，然后 y 电容，这个是功能电杆， 一级的 e m i 齐全，然后二级的 e m i x 电容更多电感，然后 y 电容啊，二级的 em i 肯定也齐全。然后这边还有个 mov 的防雷机，然后这个封闭式的 pfc 啊，这点好评。 a 二六五零也是封闭式的 pfc 啊，然后这个电源还配了继电器啊，这个很少见。这个继电器是 ft 复式通的啊，拆了 应该是中日合资。然后这边是任美店组，任美店组的个头有点小啊，然后隐约的能看到这里边的这个慕斯馆呢，有几个是这个英菲林的啊，还不错。店员的主电容是台系电容，质保的四百二十伏，三百三十倍发。 在这个价位的话啊，这个三百三有点不太够啊，起码上个三百九，保持时间应该差一点点。然后里边是这个镇斜电杆，然后这边呢，就是这个主变压器啊，这主变压器说实话看着小了点啊，这个 a r 的就很大，虽然说是六百五十瓦的啊。 直流输出部分的电容呢，也都是质保的一百零五度啊，算得上是全台系电容的电源。然后三点三伏的储能电杆，十二伏五伏的储能电杆都齐全， 然后三个半状电杆也都有，然后是直流输出线材的部分啊，可以看到信号线和这个地线全部都套了。热搜保护套啊，这点就跟我这个 a 二六五零一样的，这点好评，之前的很多品牌啊，不是少，这就少。那这个是 a 二六五零的这些线材。热 电源内部看的差不多了，咱们还是上机实测吧，看看表现怎么样。首先来看待机光号，小于一瓦，符合电动标准，然后是十四项五百五十瓦测试规范，可以看到全率通过，之前测的电源很少有全力通过的啊，因为他这个电源有 ocp 的过流保护，所以说这个第八项他也过了， 贵这么多，有过滤保护是硬掰的啊。然后咱们来看一下这个电源的过功率保护值是六百六十七瓦，还算可以。然后五伏的过电流保护值呢，是二十六安没问题。然后是电源的静态测试空白，可以看到负十二伏的电压偏低很多啊， 虽然说十二伏不太影响什么，但是不太好看呢。然后是三路短路保护测试全部通过。然后咱们来看一下电源的满载转换效率， ac 实际输入六百三十九啊，转换效率百分之八十六，因为这个电源是全电压的这个电源啊，所以说在二百三十伏下，这个转换效率会高一些，所以说是真空盘是没问题。 然后是十二伏的满载文波减去底噪是七十一毫伏啊，这个十二伏的文波表现是一般。然后五伏的文波减去底噪是三十四毫伏，然后是三点三伏的文波减去底噪也是三十四毫伏啊，就文波表现这一块，就是说比较中庸啊，绝对算不上优秀， 这个价位不应该。我们先来看一下十二伏的满载保湿时间十四点八毫秒，那么百分之七十五的话应该能符合规范。然后是五伏的满载保湿时间十六点二毫秒，勉强合格。然后是三点三伏的满载保湿时间二十六毫秒，这个是肯定合格的。 然后是电压的偏离与稳定性，十二伏满载之路低负载电压的稳定性还可以啊，单词放大来说的话跟捍卫版是一个水平，十一点六之前测的其他的电源，现在基本上都是十一点四或者十一点三啊，然后是三点三伏满载，其他线路低负载 没问题。然后是五伏满载，其他线路低负载电压也没问题啊，在这一项很多其他品牌的边缘都红了啊，都超不了很多。然后是十二伏和五伏联合满载，五百五十瓦电压也没问题啊，三点三伏低负载，然后是十二伏和三点三伏联合满载，五伏低负载电压也没问题。 这个电源测完了给你们总结一下啊，三百五五百五十把铜牌全电压。然后呢，这个用料倒是还可以， x 电感也够多，然后这个英菲林的帽子还配备了这个继电器啊， 单纯用料来说的话没问题啊，但是这个价格放到目前来看的话，没有性价比啊，就这个不要说同价位啊，就是价格往下点二百多的，这个捍卫版和这个排气泡都比他强啊。这个店员吧，要是七百五十八卖三百五我感觉还行啊，就五百五的话就没有性价比，就不如啊，去买个六百五十八好一点的金牌了啊。

修一个粉丝寄来的电脑电源，振华四百五十瓦，电源问题，看这里有个纸条， 振华铜黄四百五十瓦。接到一个点不亮的主板上，想测一下主板哪里有问题，结果电源咻这一下就不行了， 现在情况是接在好主板上，开机也没有任何反应，电源风扇都不转，看一下什么问题吧。这电源风扇好像有点变形了。这个这一部分应该是快递屠龙压的， 先充电看一下。哎，好像一点反应都没有，应该是炸保险那种故障感觉，果然待机电压也没有，完全是不通电 的。拆开看一下吧，振华已经拆出来了。看一下这个振华铜黄四百五十瓦吧。拆开之后呢，感觉有点意外呀，这个振华居然有这样的电源。 首先这个电路结构呢，是一个主动 plc 加双管正机刺激式消脱机，二极管整流单路磁放大。 控制芯片呢？控制芯片用的是 f a n 四八零零，负责 p f c 和双管正机， 这个保护芯片是一个 gr 八三二三，再就没有什么芯片了。电路板背面这样的正反面都是黑色。嗯，这个电源这个做工用料呢，都比较 单薄啊，没有什么好说的。这个电容是四百伏二百七十微法一百零五度啊。这个电源既然是炸保险，那肯定有短路开关管之类的，来测一下吧。 这保险在一个小板上就不用测了，肯定是短路的。看一下 p f c 这个开关管吧，这也没有坏，这也没坏， 这个二极管测试短路了。看双管正极呢，双管正极也短路， 那个开关管短路，这个二极管也短路。看一下它的驱动呢？ 驱动驱动这个角也是短路的。这什么情况？ 好像短路地方挺多，这小电容两端都是接近短路， 他这个控制芯片坏不坏还不确定啊。控制芯片不一定会坏，但这个双管蒸机为什么会坏呢？看这什么开关管，好像是英菲零的五二二八零。五二二八零是什么参数？ plc 这个呢？ plc 这个看不见。这小电源，这还有个继电器。哎呀， 还有继电器不容易啊，那就拆短路吧，短路的原件给它拆掉排除一下。 感觉这个电源坏的原件挺多的，这个电源修的，我的心态真是有点崩溃啊。看一下他坏的原件吧，全在这呢。 这个是一个保险坏了，然后整堆桥呢，居然也坏了。再看一下这开关管，这开关管呢，有两个是双管正机的，他俩是同时损坏， 这个开关关他已经裂开了。 这个呢是 p f c 的二极管，还有这个，这个是十二伏的整流二极管，小特机二极管 带刺激的，这个是这个二极管的绝缘垫，就是那个这个东西，就是这个白色这个东西不知道是什么原因吧，他已经烧的变形了。发热，肯定是发热非常严重，然后变形了， 那之前这个风扇这个外壳凹陷进去，把这个风扇卡住，可能不是快递运输，之前这个风扇可能就出问题，然后散热不好。散热不好呢， 导致这个小打极，二极管本来发热就很大，导致这个二极管损坏，二极管损坏之后时间短路，短路之后电路初级就炸了，应该是这样的。这个小件呢？这有个贴片的二极管，这还有个小型号的贴片二极， 然后还有两个电镀，已经坏了这么多眼镜，这个电源呢， 如果刚开始我知道他损坏这么严重，可能我就直接就放弃了，但是修电源呢，有的时候就是起虎难下， 检测了呢，不检查还不知道坏了多少原件，但检查一半呢，时间也划进去了，所以说非常的无奈啊。现在来充电试一下吧， 这个电源说实话做工用料真的是很一般，不知道他卖多少钱，可能这个电源呢，价格应该是比较便宜吧， 如果说换了这么多软件，这电源还是没修好的话， 那真的是更崩溃了。好了，准备通电，通电，待机电压正常，勇敢开机， ok， 所有小灯都亮起来，测一下输出电压吧。 f 电压十二点零三点三三，五点零六，待机五点一， 体积五点零，负十二伏电压负十点九，加上一点负载他会升高这个负十二伏电压啊，如果说偏差的比较大，这也是正常的，需要看他是什么电路。他这个负十二伏电压呢，是通过这个十二伏那个储能电感出来的绕组 就说他的电压会随着十二伏负载大小而波动，但都在正常范围之内。哎，没有测大电容的电压呀，测一下大电容的电压应该是 多少了，三百七十二点五，没问题，这个电源呢，就坎坷的修复了。 其实还有最后一步要做，就是这个风扇这个外壳，这个外壳需要做一下钣金活，用小锤子把它敲一敲，因为他凹陷进去，刚才我用螺丝刀顶了一下，要不然他就卡住这个风扇了，接下来把这个处理一下就完事了，最后感谢各位的观看。

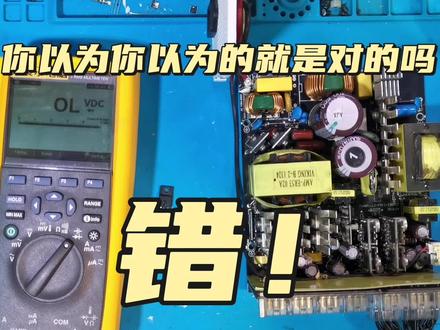

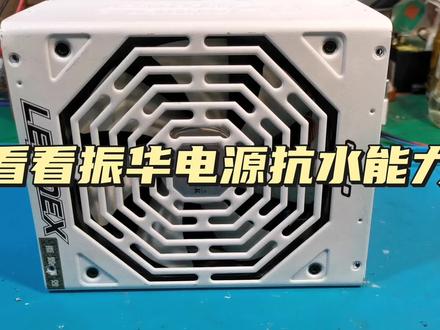

修一个粉丝寄来的电筒电源，振华一千瓦白金牌全模组， 这好像不是个电源，这是个电源的一部分，主体在这，这个被被粉丝拆过，所以我拿来之后打开就这样。这电源什么问题呢？是进了水冷液，进了水冷液之后，他描述说炸了待机电路， 说是炸了待机电路的几颗电阻，拆开之后看背面，他说的地方就是在这个位置， 就是这个地方，这个黑色的电路板呢，看起来不太清晰，但是这些电阻确实是烧坏了。除了刚才那个地方呢，我发现 还有这个地方也有被腐蚀的痕迹，还有这块散热片旁边也有被腐蚀的痕迹。 先看一下这个电源吧，这个电源呢，它是全桥 l c 斜刃主动 p f c 刺激同步整流 d c 转 d c 电路。 这个振华电源不同的是，他和全焊电源有点像，他这个芯片呢，是定制的芯片，没有他的资料买不到这个芯片，就比如说这个芯片叫 aa 九零幺三，他是负责全球协震的。 这个振华的电源呢，之前我一直觉得振华电源还是不错的，因为就比如说这个电源，看他这个全桥这四个开关管，这三个 片超级小，两个开封管共用这一个小三十片，特别的小， 他能做到这么小呢，那就说明他这个发热量肯定不是很大，发热量小呢，就是这个软开关控制的好，那说明他还是有一定技术的。 但是这个振华电源，你要说看他的做工呢，感觉比较粗糙，你比如说背面这些焊点， 他的做工就感觉不是特别精致，比较粗糙，而且还有比较多的插件的那种电镀，如果说和海运比起来呢，感觉好像是差点意思， 但是他又有他的个性，比如说这个模组线接口全是这种九宫格的。 看一下他这个用的电容吧，电容是沃金刚四百伏五百六十微法和一个四百伏四百七十微法，这两个电容是并联的，这组变压器体积非常大，因为他变压器外边没有邪震电感， 它是用这个 brt 的漏感做鞋身，电感应该是这个 p f c 储能电感体积也超大。 至于他这个故障呢，这电堵呢，还糊的比较厉害。这个电堵烧的还比较严重， 像这两个电阻也看不清上面写的字了，不知道他是什么参数。还有这边这个烧的更严重，这几个呢？二七四四七零幺四七四，这个还可以， 这个位置对应的正好是待机芯片，这个待机芯片的型号是 i c e 三 b 零五六五。 除了乱切割电阻，还有这个位置，这铜箔，这铜箔上面救援层已经烧掉了，铜箔已经。嗯和电路板脱离了。 这个呢，刚才我看了一下，他是直接通到大电容的正极，然后走走到这个位置，经过这个贴片的电阻，那这个电阻应该是个保险电阻，然后往这边走呢，来到了 待机变压器，来到了待机变压器的初级照组，这个电组比较好解决，这两个呢，这两个他是并联的，应该是过流检测的一个电组， 这上面这几个上面都有字，问题不大，正好我这还有一块振华的料板，这个是什么型号我也忘了，反正是料的不能再料了。这个芯片和他还是一样的型号，后边的原件布局也基本是一样的， 参照这个的话可以修复这个，接下来把这些元件拆掉， 这个电源我参照那个料板呢，把这个件已经换上了，待机芯片也坏了，还有稳压二极管 和这四个贴片的电阻，现在准备通电了，试一下吧。翻过来一会准备测 pfc 电压。通电通电，待机电压出来了，这个灯已经亮了，来测一下这个待机电压， 带电压五点零八，没毛病，开机看一下，开机呢也正常点亮 十二伏电啊，十二点二三四，三点三二二，五点零六二 pg 五点零，再测下大电容，大电容电压是三百七十二点零，关掉，那这个电源就修好了，装起来测试一下。感谢各位的观看。

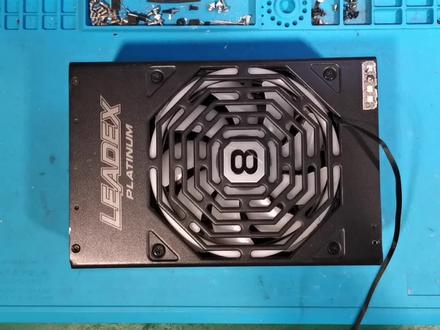

修一个粉丝寄来的电脑电源，振华两千瓦白金牌全模组 电源是 sat 接的那个水泵坏了，然后呢，电源也坏了， sat 接的设备坏了， 这电源没有带原装的模组线，这个是后买的一根模组线，不确定他这个线序是不是对的，所以呢，决定先拆开检测一下， 先看一下电路结构还是先看一下损坏情况呢？先看一下他电路结构吧。这个电源呢，体积超大， 里边原件也非常多。这个电杆可能是运输途中摔的，下边这个银角呢，有点摔断了，但是不影响他使用，固定一下就可以。再来 看一下这个电源结构，两个 pfc 的电感。两个主变压器，这两个 pfc 电杆呢？他可能是交错是 pfc， 也可能是普通 pfc。 并联，要看他用的什么芯片，这个芯片在这小板上包起来了，看不到， 然后再看一下这个大电容，大电容呢，一共有四个，左边这三个是四百伏，三百九十微，法国系黑金刚，右边这个是四百伏，四百七十微法。这四个电容并连， 然后他电路初级的开关管呢，全是这种封装的贴片的。 焊到这小板上，然后这小板再焊到这个大板上，这样呢有利于节省他这个空间。再看一下这 ndc 热门电镀，体积超大，这个直径好像是目测应该是两厘米的，两厘米还要多。 超大号的 ndc 热门电镀，下边有个继电器，这两个主变压器背面我看了一下，他俩应该是一个并联的，两个半桥并联， 嗯，或者是一个全桥突击，是串联的，刺激是并联。嗯，十二伏整流，这是 一二三四个，四个小板，上边每一个小板上有四个贴片的 mos 管模组线接口上还有一些固态电容和电解电容，这个电源 用料是够用，看一下电脑板背面，电脑板背面呢，就是漆黑一片， 振华不管是啥电源，全是人工补焊。然后再来看一下这个电源的问题，这个电源这个网友说水泵坏了，我以为水泵简单的短路，但是现在看我感觉可能是进了水冷液，因为看 这个电路板背面这块，这块有打火的地方，这块肯定是打火把，这个塑料片已经烧糊了，看电路板背面这个线已经露出这个铜箔了， 上面这个绝缘层已经烧掉了，这根线肯定是留过大电流。还有这一片，这一片呢也有打火的痕迹，这个电容已经烧裂开了，烧坏了， 这块也有打火，这个对应的位置是这个待机电路，待机电路和旁边这个 pfc 的控制芯片，这个待机芯片也是非常的隔路，这个一看就是打磨过后写的，型号叫二九六零四。 振华和权汉很像啊， 其他的地方呢？其他的地方，哎呀，这个电缆板正面看这个下边也有一根铜线露出来的， 可能和背面那个是连着的，还有这块好像有断线呢，感觉这个下嘴断线，这个电源问题还是很严重的，主要是这个芯片没有这个芯片， 他这情况就是这样的，问题很严重，能不能修复也不太确定。接下来呢，我就是一番操作，来看一下吧，测一下 这个振华电源，最终还是修复失败了，过程非常的坎坷。首先呢，他这个位置有打火， 是在这个 pfc 这个控制电路这一部分，然后还有断线，断线是大电容正极过来，通过一系列走线到了这个小板上的。 嗯，这个待机电路首先也是坏的，但是我费尽周折呢，找到了一个待机芯片，把待机修好了。 待机修好了呢，这个 pfc 的电路呢，他这个控制芯片也坏掉了，我又费了好大劲也找到了一个这个八角的 pfc 控制芯片， 然后还有几个小件损坏，有二极管，还有三极管，还有稳压二极管， 反正能查到的都排除了，但是这个电源它依然是不好使， p f c 电路就是不工作。这个电源我也是非常的无语了，这控制小板上除了 p f c 控制芯片呢，还有一个芯片，这个芯片也不知道它是什么作用， 这型号呢也是叫什么 s 九六零二，不知道是啥情况，感觉他可能是一个运放，有可 可能，但也不确定，上边呢还有一些什么 tf 四三幺这个也没有这个电路图，不知道他是什么原理，总之非常的奇怪呀， 这个 pfc 芯片确定是换的是好的没问题，但这个 pfc 电路它就是不工作，而且这个网友提供那个模组线呢也是不对的，那这个电源 最终就以失败告终了。这振华的电源属实是不是很好修呀， 我遇到这几个振华呢，全是 pfc 电路问题，而且还全是没修复的， 这振华对我来说和全焊有点像。感谢各位的观看。

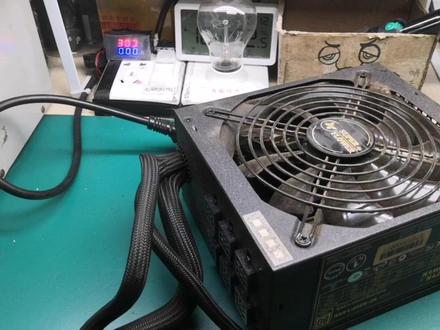

河北唐山网友寄来的振华六百五十。应该是六百五十万吗？对额店六百五十万。金牌电源不够电， 看看榴莲多。 想看他有没有待机。 电源看起来有点像受潮坏了。应该是有待机，而且应该可以启动。问题应该出现在这种 p f c 里面。泥巴都很多了，尘都有点像泥一样的。从这里看过， 我去，他的大量有好大个，即便是六百五十瓦。那个电容很大，到时候拆开就知道了。这些电源没有拆开过，后面小版三五伏应该是小版输出。 怎么刚才还闪了一下呢？算了， 可以开哦。把电源拔了，因为他的大电源纯电多。哎，他怎么还会闪一下呢？ 这个深山第一次遇到，就是闪完了再闪，有点怕，还是把它把它弄开一下。 真的会闪一下，应该不会炸吧。 好了，现在问题是比较明显了，就应该像海运那样子，主动 p f c 电路。主动 p f c 电压 偏低或者主动 pfc 电路有故障，因为他太多尘了。把尘埃清理掉，然后清理小电阻，清理反馈，清理芯片，就可以修复了。这些电源主要的用户就是清理， 的确很严重的，刚才刚刚夹的那些应该是蜘蛛网类的。这种应该不是蜘蛛网，像棉花类的东西成年太久了。电源质量应该是非常好的，电容那么大，里面的变压器看到的主变压器很大。这种花 是不是还晕太空了。我这个没有研究用的哇。从这里看也可以看到，用的都是涡西的，电容多，又有三五伏。小板质量应该是杠杠的。非常好的，没有毛主线配过来九孔的毛主线。 好的百威就拆开清理，然后这主动 p f c 的电压，或者拆开测电压清理也可以。一般来说还是直接清理吧，如果直接测电压会弄的桌面到处都是灰尘，而且还会很脏，手也会很脏。清理 然后再测量，如果达不到标准，那么再清理。刷，那这些清洁剂不断刷插电路反馈电阻好了，因为这时间的关系，晚上清理会很响。一般用吸尘 以及吹风两种去清理。首先我是先吹，然后再吸或者像像吸层吧，再吹一下，因为吸的话不会太干净。再吹就吹完那个软件的左边吹一吹，吸层吸不到一些小的地方，先翻翻一边翻一边，明天再去进城， 现在十二点多，另外有一个比较干净一点的电源，这个层多明天应该可以搞定，问题不大，谁知长江故障。长江故障的电源 这一集就干净很多。长城的好像也是没拆过。这个是广州，好像是广广州白云，白云区的朋友的店。 这个是六百瓦，跟振华干的那个就有点区别了，中央够不上，但是长城的电源质量都算比较好了，我们平常人用妥妥的够了。 中华那种是比较高端的电源，跟海运海盗船这一个他没有怎么描述，就是说他也是不上电，电脑不上电。 来吧，也先看一下，第一步，先看他有没有电压，闪不闪灯泡，如果不闪灯泡呢？就烧东西了。闪灯泡没带电，没有带起电压，就是带起电路， 如果有单机不触发，那就涉及后极保护， 没伞 好的一点反应都没有，那就成功率很高了。如果他没修过，然后里面炸的如果不太严重，一般都可以修复，这种情况一般有百分之九十以上的修复力成功率。 就怕他进虫子把后面一大堆电路板都炸了，然后就烧保险。假如是他使用长时间软件质量不好烧的话，一般是烧钢管，整理条，保险，快速反应，抛弃管。 大电容烧的都是大件，那可就简单一些，或者是大机芯片容易修一点。最怕他的是进虫子后面扎的一大堆，然后原件的型号，原件的功率，原件的上面的这些 表示，这应该是印刷的字体。忘记怎么一个名称了，以前我记得，现在忘记了，那种情况就修不了，但是十个里面可能就只有一个会出现那种情况。 拆开，然后慢慢测量坏的软件，然后更换。搞定 这视频就先录到这里，待会拆开以后发现问题了，再给网友拍一点点视频，主要是为了让宋希伦这位粉丝知道坏什么地方，好多宋希的网友就是喜欢他，就是想知道店员究竟坏了哪里。 视频先录到这里，先感谢大感谢大家的观看。时间有点晚了，有点晚了，可能要去洗刷，然后明天再修吧。明天修也可以，明天是星期天，星期六时间充裕一点。

这只是四川广安市吧，寄来的，店员一个蝴蝶，他写的是振华， 振华电源，这是网友说的，但是这里没有详细写，这里只写了是广东清溪振华电子有限公司。 电源的故障是铜电风扇尾动，也就是电源拔 保护，现在就直接试一下电源保护，应该是有待机的，应该会闪一下。的确，而且还有继电器吸合的声音， 待机正常 开机，风扇好像没动， 只有继电器的吸合关的时候才有声音。 内 米色的地板， 先把风扇拆开， 把这边捋一下，然后就拆开看一下背面， 找了挺长时间， 好像没有看到电源的继电器， 但是刚才关的时候他有一个好像是继电器的熄火的声音， 这里没有 点击开机，它是有电压的拉伸 四百伏 关的时候有计量器的声音， 开机是有开机动作的，而且芯片 这边供电是可以正常输到这边，这是小版供电，在这里 有十五伏。 嗯，再查一下这边是哪一个角，因为现在是高压，非常危险，我准备锻炼。再查一下线路， 如果这个角连着芯片的角没有断路，那么就说明这只芯片可能有问题了， 或者是他的附近的电路有问题。 那个样子呢，就要详细去 找这个芯片的资料，看每个针脚的电压有没有问题，或者是周边的电路有没有问题， 如果都没问题，那就很简单了，直接换芯片。

修一个电脑电源，振华八百五十瓦，为什么要晃一下呢？因为这里边有个螺丝电源的故障，在这 故障是进了一个螺丝，导致上电时候爆炸了，然后炸之前问题就有，主要表现在高负载时候自动关机。 先把螺丝取出来，直接看一下 电源，拆开了，这个螺丝在这个位置 就是这个螺丝导致电源短路， 目测还没发现 哪里炸了。嗯，开关管的位置好像是炸了，但是有点看不清。 把电源 拆出来，仔细看一下 这个电源，我拆出来之后发现这个开关管炸坏了，已经炸 大的缺了一块肉。这两个管子是 ll 西半桥的开关馆， 其他的位置没有发现炸坏的痕迹，现在在线测，这两个管子都是击穿的 这个 llc 半桥，他这个开关管两个同时坏，那他只有一种情况，就是这两个管子同时导通，因为正常情况下这两个管子是交替导通的。 还有个问题，我发现背面有一个小电容是缺了一块，只剩下一 一个残骸，不知道是什么情况，是被维修过还是出厂之后扣料子呢？ 下边还有个位置也是这种情况，掉了一块这个还有一个是后接后安上的一个电容，不知道这个电源是什么情况啊？ 这个管子击穿了，我怀疑是驱动部分出现问题，也没敢直接上管测试，因为这个炸管实在是有新的阴影了。有点 之后我打算把这个驱动小板拆出来，驱动小板拆出来之后并没有什么损坏的痕迹，也没检测出哪块有问题，而且这个芯片的型号 aa 九零幺三，也没有相关的资料， 如果是这个驱动小板坏了的话，那这个电源就废了。我就在想这个螺丝到底是他落在什么位置了呢？如果落在初级的话，高压部分的话，那他应该有嗯，烧坏的痕迹， 但是这个螺丝一点痕迹也没有，他也不应该是直接落到这个开网管的位置。 后边这两个电容呢，跟他也应该没什么关系，因为他也接触不到后边，而且后边呢，原来他是有一块海绵的， 这个海绵把这电路板保护的，他也接触不到什么东西，所以这个螺丝还是落在前面 的刺激，我就觉得他是落在了刺激，造成哪个位置断路。如果落在初级，他应该有很明显的烧毁的痕迹，这个螺丝上也也应该能看到痕迹，但是在螺丝上 感觉最有可能就是这个螺丝直接接触到了那个驱动小板，导致这两个开关管炸了，看不出来哪里问题，就把它装上。嗯，研究一下子他的驱动波形， 这个就是这两个开关管的驱动波型，这个驱动波型也并没有同时导通的情况，他也是交替导通的，而且也有 死去时间，战况比都是百分之四十八点几。之后呢，我就找了一个大电容，把它大电容充上电之后， 接到这个电源上，然后再启动电源，看这个电源到底能不能工作。把开关管也接好了，离他远一点，准备开机。哎，灯亮了居然有输出， 那这个电源换上开关之后就好使了。好使之后还有第二个问题，他描述的是大功率的时候电源自动关机，我测了一下这个 plc 电压就是大电容电压，大电容电压是三百六 不止二伏，根本没有达到三百八十伏，这个电压虽然不到三百八，但是他电压还比较稳定，这样的情况下就要检测这个 plc 电路的电压反馈，那两个分那几个分压电阻， 通过计算改变那个电阻的组织，就能改变这个偏油漆的电压。 然后我就调整了一下那个串联电阻的组织，把这个电压调到了三百八十多伏。现在这个偏向器升压之后，电压是三百八十七， 已经正常了，开机之后电源也正常输出，那这个电源就修复了。

修一个粉丝寄来的电脑电源，振华六百五十瓦，金牌半模组，这电源问题是通电跳闸这一张小纸条，他说追剧一年多，终于来上电视了。 充电试一下，那应该是有短路，但是保险还没有炸。看一下灯泡是不是常亮。灯泡，灯泡果然是常亮，拆开看一下吧。 这个振华电源呢，已经拆开了。看一下这个电源，这电源插电路结构是半桥 lrc， 自己是同步整流三五伏是 dcdc 大电容，四百伏五百六十微法涡细黑金刚。 看一下电路板背面，电路板背面呢，我发现有维修过的痕迹在这， 这个小板的银角已经被盘的不行了，已经快脱汗了。这个是 pfc 的控制芯片，这芯片好像也被动过的， 其他的地方没有发现哪里在动过了。 上万元表测一下， 先测一下，这保险肯定是没坏。这个整流桥我觉得应该也不会坏吧。整流桥好像没有坏， 整个桥没问题。再看一下这个开光管，开光管有可能坏了， 开关管呢，已经击穿，还有个二极管，这个二极管没问题。这个半桥这两个开关管呢？半桥这两个好像也没坏。 还有这个芯片被换过，这个芯片也是好坏未知。 嗯，先把这个开关管拆掉。还有把这个焊点这块处理一下，发现振华的电路板，他这个质量属实有点一般，单面的线路板，这个铜箔容易脱落，像这个呢， 可能也是焊的不太好。 经过一番操作，这个电源修复的差不多了。这个焊点呢，给他处理了一下，重新焊接了一下，给他固定了一下，这开关管坏了，这芯片也换掉了，测一下这个开关管是短路的， 反光， 这个开关管已经击穿这个芯片，没法测了，但是我感觉他也是坏的，好像是被换过的。 嗯，还有一个地方比较有意思，这个电源这接口绿色线，开机线这位置还接出了一个这个东西，这是什么？哎呦，掉了，这是什么操作呢？ 这要接个开关吗？难道接下来充电试一下？ 准备充电， 待机电压正常，开机看一下，顺利开机，测一下输出电压 十二伏电压十二点三二，三点三七，五点一四，待机五点一六， pg 五点一四。再来测下大电容， 大电容电压是三百七十八，三百七十九，没问题，非常稳定，没有什么异常断电。那这个电源呢？就愉快的修复了，感谢各位的观看。

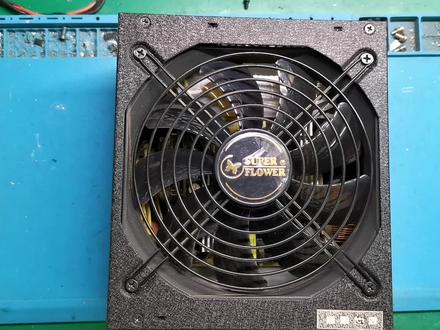

修一个粉丝寄来的电脑电源，这个电源是振华六百五十瓦 故障呢，就是这有张纸条，两个月没用，开机十多分钟后砰的一声停了，怀疑是受潮短路，以后再也没敢供电，再试了这个电源，先看一下这个电源的外观，外观已经变形了， 那是什么原因呢？这个肯定不是这个用户自己弄的，是因为他发的这个快递，就是这个什么东快递包装，但是超级简陋，只有这两个方便袋， 这个快递很不负责呀，导致在运输的途中，这个电源就严重的变形了。那这个电源应该是一个炸保险的问题，就 通电测试了，第一步呢，还是需要对这个电源外壳进行一下修复。又是一个电源钣金活开始 完事，店员的板筋活搞定，这两天连续遇到这个板筋活，估计以后可能要改行修车。 还行，就这个位置不是那么太完美，但是这样也可以了，一切正常。看下这个电路板，好在他这个电路板呢没有受到什么影响。 看一下这个位置，这个位置被烧的去黑的地方呢，是挨着大电容这块。哎呀呀呀，这个保险，这啥保险呢？这是玻璃封装的保险，连个陶瓷保险都没有吗？直接就炸裂开了， 把这个电容已经熏黑了。这个电源坏的非常的惨烈，大电容这块打火，背面 电话坏的好严重啊。先看一下这个振华电源电路结构吧，主动 pfc， 嗯，半桥 lc 同步整流， dc 转 dc。 唯一不同的地方就是振华这个电源，他这个变压器设计的稍微有点与众不同，就是他把斜震电杆呢，外围是没有斜震电杆的， 设计到了变压器里边。那这个短路位置是哪里呢？坏的这么严重？这个保险直接能炸成这样。这是一个多大容量的保险？什么参数的也看不见。 先测一下短路点吧， 这个保险就不用测了。测一下 啊，整流桥，整流桥有没有短路呢？哎，整流桥短路，整流桥损坏，整流桥再往后就是开光管。先测下大电容正负极之间呢？大电容正负极之间没有短路， 他这个电源是怎么回事呢？是进进水了吗？应该也不像。那他为什么会炸的如此严重呢？ 这是一个长管，这管子没坏哎。嗯，看一下 pfc 的管子是哪个 啊？是这个 平衡水，管子没有问 问题， pse 二极管也没有问题。半桥的两个管子，这有一个，这还有一个，这个，这，这个是没问题的，这个是变压器。 那他问题出在哪里呢？先把保险和整六桥拆掉吧。 电源这个发黑。这个位置刚才我就仔细看了一下，他背面是有两个银角的，那说明这个位置他应该是有个原件。 嗯，应该是一个电容，我找了一个振华的料板， 他俩几乎是一样的。这个位置他确实是有一个软件，嗯，是一个小电容。 那他这个电源为什么把这个电容都给炸的残骸都没有了呢？把这个电容炸的这么严重呢？是这个电容短路吗？ 这个电容呢，他也就是正好是接到整流桥正负极之间的，那可能是这个电容短路，然后炸保险，炸整流桥电容，后边这些电路还没啥问题， 那就先把这个整座桥还有这个保险和这个电容给他装上，还有就是振华这个电源，他为什么这个保险连个热水管都没有套呢？还用的是玻璃封装的保险，这两个原件已经 换好了，电容也装上了，其他的位置也没有特殊，哪怕有问题，现在呢，我要准备充电试一下。 功率管也没有短路，我觉得他应该就是这个意外短路，这个电容意外短路导致的这个故障。那现在呢，只能是通电试一下， 因为其他的软件，但是也没有特殊有问题，哎，好像咔嚓一声呢。待机定下正常， 先不测待机电压，直接开机，哎，开机所有小灯都亮，所有小灯都亮之后再测电压 啊， 待机电压是五点一二五伏电压，五点二三点三伏电压三点三八 十二公里啊，十二点二，稍微加一点负载，十二点一， 三点三五，五点一七五点零八，没问题，那这个电源就修好了， 就是一个小电容意外的短路导致的这个鼓掌。 ok， 感谢各位的观看。

修一个粉丝借来的电脑电源，振华五百瓦大模组电源。问题是通电没有任何反应吧，应该是炸保险了，连充电的电流都没有， 直接拆开检测一下吧。这款电源我已经把它拆开了，拆开之后先看这个保险，这保险呢，已经炸断了，玻璃封装的直接炸碎了。 这电路结构是半桥 l r c 刺激同步整流上浮 d c 转 d c。 这个振华电源和全焊电源的风格还是比较像，因为他也用的是算是定制的芯片吧，比如说这个芯片叫什么 s 什么二九六零幺什么， 但是好在它这个 p f c 芯片呢？它不是定制的，是五四 b 六五还是幺六五三 a， 算是一个比较另类的品牌吧。现在这个电源炸保险，炸保险，来测一下吧，后边肯定是有短路的。 保险之后就是整流球，测下这个整流球吧。 哎呀，这整流桥全部短路吗？整流桥通通短路。再看一下 p f c 的开关管， 这开关管也是短路的。二极管呢？二极管没有坏， 这个半桥这两个坑管也没坏哎。另一个在哪里？这 他这个驱动电路好像也坏了，有一个小电阻已经坏了。那他这个电流应该流到这了， 这电感还多少有点晃动啊。 振华电源还用这种直插的电阻， 比较传统，你看这个电源他设计的啊，待机芯片旁边有一个电容，这个电解电容直接和这个 芯片引角啊，它属于共用一个关角，从这个芯片的引角插进来的，还不舍得多开两个孔啊。还是说这样离得比较近呢？离得近也不需要这样吧。 振华电源真的是非常另类，做工非常粗糙，用料呢？用料也还行，四百伏三百三十微法，这个 ntc 这种电阻体积还挺大的，但是没有继电器， 拆掉开光管还有他这个驱动电路损坏的，然后再试一下 这振华电源，现在我已经把它换好了，换了一个保险，还有这个整流桥，还有开关管，还有一个贴片的小电阻啊，这直接就扔掉吧，不用测了，接下来通电试一下， 这个线他特别的短，振华还是单面吧，真是太先进了。通电开机先测大电容电压吧， 三百七十七点八，再测一下输出电压，十二三五 pg 信号，待机负的时候没问题。那这个小电源呢，就愉快的修复了，放起来上电脑测试一下。感谢各位的观看。

修一个网友寄来的电脑电源，这电源呢？乍一看我以为是振华的电源，看他这个模组接口还有模组线。这个电源叫 a x p 六百瓦。电源问题，这有纸条， 电脑关机，电源不断电，显卡风扇还一直转，硬盘还在运行，就嫌弃显示已经关机了。帮忙维修一下，看能不能做起。视频在 b 站上看到，就是说这个电源可能是通电之后，他自己就启动来试一下啊。 嗯，果然是通电之后什么也没有接，他直接就启动了，看一下有没有输出电啊， 测一下输出电啊，看一下他这个电压正不正常。电压应该正常，因为电脑都能正常启动 待机。五伏五伏，三点三十二伏， pg 信号呢？哎，没有 pg 信号呢 啊，按下开机键之后还是有 pg 信号的，负十二伏也有。拆开检测一下吧，这个电源电路结构好像是双路磁放大的，这个风扇是透明的，看里边大致结构看出来。拆开检测一下 电源拆开了，拆开先看一下他电路结构，电路结构是一个非常少见的电路结构， 首先看这有一块电路小板，这上面有一个呃，电感线圈， 然后呢还有一个开关管和二极管，这个是主动 p f c， 还有控制芯片，到这边有两个大电容，大电容是二百伏耐压八百二微法，两个串联的。 呃，我看一下。哎呀，他不是串联吗？啊，是串联的，之后刺激肿瘤呢？是消特肌二极管肿瘤。三点三伏，三点三伏磁放大稳压， 两个磁环可能是正负半轴，可用一个磁放大的稳压电路三。嗯，五伏和十二伏是联合稳压 控制芯片，那就神奇了，是这个芯片 k a 七五零零。 k a 七五零零，但是它没有三三九 插，这个电路比较奇特了，这个是模组接口，然后这个电源他开机之后是 控制信号是从七五零零发出的，就是说他不需要光偶反馈到电路初级。开机之后这有个保护芯片， 开机信号给保护芯片，保护芯片再发信号给七五零零，然后他发驱动信号，有两个三极管驱动这个变压器，这变压器在驱动前面，这里有两个，是三 一管还是长管一拔，然后电源就开始工作了。这个 p f c 电路呢？ p f c 电路是通上电之后他就开始工作的，也是不受控制的。看没有控制信号，应该是没有控制信号啊，没有，确定是没有的， 四根线有两根接大电容，有两个是接整流桥交流电过来的。 那这个七五零零是怎么工作的呢？说实话，这个七五零零我已经好多年不怎么修这个七五零零天龙了，就忘了他是什么工作原理了。有点，但是没关系， 我找到了若干年前我做的笔记，看在这二零一六年的，二零一六年的笔记 看一下，这有七五零零的银角定义，还有银角的电压。 嗯，七五零零呢，他是通过控制第四角来实现，他开机，第四角是死气时间控制，待机的时候是三点三七伏，就说待机的时候他是一个高电瓶， 然后在开机的时候呢，在开机时被拉至零点一伏，就是开机时被拉至低电瓶，然后他就开机了。 看这还有电压参考，这还有三三九，太详细了，那接下来呢，就来测一下，测一下这个七五零零的第四角， 看他是不是通上电之后，他就变成低电瓶了， 没有按下开机键的准备。嘿，电源现在已经电源现在已经输出了，来测一下这个七五零零的第四角。七五零零第四角在哪呢？ 一二三，好像是这个引角，看没有按下开机键，他就是机电瓶， 正常来说他应该是这样的，这是一个高电瓶，这高电瓶是是保护芯片过来的， 然后我按一下开机键的时候这个信号，哎，他应该被拉低，是我测错了吗？我看一下，好像是这个吧，还是这个呢？啊？在这这个背面有点看不清这个信号，他现在是高电瓶， 我按一下开机键，他就变成一个低电瓶了，这个低电瓶就把这个四角给拉低，那就是说没按下开机键的时候，这个第四角呢？靠这个电，这个电压给他制高。先断电，看一下这面的电路， 他这面呢， 这边他这有一个二极管，这个电容下边有个二极管，看，但是这个二极管 好像是已经断开了，哎哎哎，这个二极管真的是断开了，看这个二极管已经断成两节， 他是一个隔离电压的，应该就是这个二极管的问题，这个二极管应该是一个四幺四八，我觉得这一侧是正极，这一侧是负极，把这个二极管换掉，这个电源可能会修复。换掉这个二极管来试一下。 二极管已经换好了，换好了再充电看一下，充电看一下他能不能 正常控制开机，准备通电，哎，好像是恢复了， 现在他没有自动开机，然后开机看一下，哎，这次就神奇了，他根本不受控制，无法开机了。我的天呐，这是什么情况？ 这个电源从自动开机修到了无法开机， 问题在哪呢？在下边，下边这还有一个玻璃封装的耳机管，哎，就是这个，这个四幺四八，刚才我一动，我发现他这个眼角也断了，看他好像是被腐蚀断的，是不是这个胶把它腐蚀断了？ 这个也是一个四幺四吧。嗯， 看他这银角断了。这个 id 管呢，是从中间断开的，太奇怪了。 那把这个也换掉吧。这个电源现在终于是被我修好了。哪里坏了呢？就是二极管坏了， 这个四幺四八旁边还有一个这个位置，还有一个是给这个芯片供电的，那个二极管呢，也坏掉了，然后还有一个小贴片的啊，陶瓷电容，这个陶瓷电容拆的时候 轻轻一碰，哎，他也碎了，这个电容呢也换掉了，现在再来试一下吧， 准备开机看一下。这次我感觉应该能好使了吧， 再不好使就有点崩溃了。这电源是在哪来的？极品电源呀？现在是没有开机状态，按下开机键，哎。成功启动电压，要不要再测一遍电压？不用测了，之前都测过了， 这个电源到此为止，现在是终于是修好了。近距离看一下这几个坏的原件。首先我发现的是这个二极管，这个二极管断了， 这个二极管换完之后呢，因为他旁边被胶覆盖了，所以我就用风枪吹了一下，可能吹的时候这个二极管也要坏了， 他受热之后内部可能就断开，然后这个二极管坏，但他没有，就是断裂那种，他是内部坏， 然后我就发现这个二极管也坏了。这俩二极管他是隔离的，同时给这个芯片供电，然后这个换了之后还是不行，最后发现这个二极管是坏了，还有这个小电容，这小电容我也换了一个啊，这个电源那就修好了， 这个电源真是一个古老的电源，应该是他这个电路结构就很神奇， 主动 plc， 半桥，嗯，消脱机、整流磁放大门压。好吧，这电源就到这了，感谢各位的观看。

修一个粉丝进来的电脑电源， evg 一千 t 二一千网，这个电源的故障是诈保险，就不需要测试了，直接拆开检测。 这个电源呢已经拆开了，拆开之后这个电源他是振华代工的，正面感觉一切正常，看一下电源的背面， 电源的背面实在是非常的哇塞，这个位置有个飞线，那这个电源之前是被维修过的， 这个粉丝他说是在那个鱼上买的，看来坏的还挺严重。这个位置有个飞线，这个银角是大电容的正极，而且这个位置呢也被处理过，应该是烧的很严重， 近距离看一下就是这个位置，还有这些贴片的原件也是被换过的，总之这个电源之前坏的应该是非常的惨烈，修的也非常惨烈。 然后再看一下这个电源是什么电路结构，这个电源呢看起来非常的复杂， 首先看这两个三十片，因为他用的功率原件呢，还是贴片的原件在这个上面，而且有两个变压器，两个储能电杆，那可能是有两路 pfc， 可能是交错的 pfc 之后 irc 斜震呢？嗯，在这两个小板上有， 每个小板上有两个贴片的场馆，一共是四个，他应该是全桥排完 c， 三个大电容并连，大电容的规格是窝系黑金刚四百伏三百三十位法，三个并连 pfc， 这个管子应该肯定是有损坏，我觉得 刺激呢，就是同步整流 dc 短 dc 电路在这个位置，这一侧是待机电路，这个电源设计的非常的复杂，感觉 先来测一下吧，先测一下这个保险通不通，这个保险肯定是 不同保险不同，再测一下，整溜球 整六条呢，有短路之后，这个 plc 场馆呢，在这个电路板上也不确定哪个银角，但是呢，测一下 这个银角是大电容的接地大电容没有短路，但是测下 pic 储存电，感到大电容的负极之间有没有短路，嗯，在这 那说明 psc 长管也有损坏。那第一步只能是把这两个板子拆下来测一下了，这个小电路板已经拆下来了，拆下来看一下， 这个正面有五个贴片，背面有两个，背面这两个是二极管，这五个其中下边这四个呢是长管， 我仔细看了一下，这两个之前是换过的，然后这次坏的呢？是这个坏的也是非常严重，这个感觉是没有坏，这个电源也是非常的另类，用了这种贴片的 长效烟管， 这个驱动电路呢也被修过， 另一个小板我没有拆，不确定他是不是坏的。另一小板一会测一下还有没有短路， 如果没有短路的话，那说明这个应该是没有问题的，现在就把这个处理一下。 现在我在想这个管子是什么原因损坏呢？他不是马上损坏，但是我仔细看了一下，这个管子焊的不是特别平，他比其他的管子高出一块，下边的焊些比较多 之后靠这个来导热，是不是他焊的不平之后 不利于他的散热才导致他损坏的呢？这个也不确定， 或者是这个管子自身的问题， 这个贴片的管子价格还非常的贵，然后呢，买了两个回来，准备把它换上。 这个电源他实际上用的是吴桥 pfc， 刚开始我以为是两个普通的 pfc 并连， 其实他用的是无桥 pffc 这两个电感，然后功率软件在这个上面看一下他这个整流桥，整流桥在哪里啊？这呢？这个整流桥是代集代录的整流桥，这个 pfc 这一路 pfc 这两路他是没有经过这个整路桥的，直接从二八二交流电输入之后就接到这两个电杆上了，然后呢再通过这两个 小板上的功率原件来整流，那这个电源上的原件我已经换好了，之前被换过，这个保险呢，也是非常的奇怪，用的是一个六点三的保险， 非常小，他这个原来应该是十五安的，之后这个飞线呢原来也比较长，看着也挺难受，给他改短了一点 这个位置，又涂了一点胶做一下均匀，然后准备把这个电源装起来充电试一下。 电源已经准备好，准备通电看一下，嘿，开机正常，所有小灯都亮，测下输出电压十二 三点三五，待机五没问题。这万用表好像要关机了， 但是虽然现在正常了，但是还是需要给他接到电脑上加点负载测试一下，因为这个电源之前他用的时候就是说用了一一会，然后就炸了，然后需要再测试一下。感谢各位的观看。

看一个粉丝送的电脑电源，振华七百五十瓦不开机，这个电源呢， 我收到之后简单测试了一下，并没有对粉丝描述的不开机，上电脑呢，也能直接开机，可以成功点亮，但是我发现这个电源他这个， 但是我发现这个电源呢，好像是有一个问题，就是那个功率因数，不管是多大的负载，他只能达到零点九左右，而且还非常不稳定。 简单看一下吧，开机是没问题的，电压也都正常的，测一下输出电压 十二伏电压十二点二，三点三伏电压，这是五伏待机，五伏 pg 信号 负十二都没问题。正常来说，主动 plc 电路，他的功率因素最高可以达到零点九九以上，这个电源呢，他只是在零点八多零点九左右， 而且还不停跳遍，不知道是什么原因。接下来呢，拆开看一下电源呢，已经拆开了， 看一下这个电源的内部吧，这个振华电源内部长得几乎都差不多，电路结构是主动 plc， 加上半桥 lc 斜震刺激同步整流， dcdc， 电路板背面绿色的，背面原件很少。 这振华的电源呢，电路板就这个德行，人工补焊的地方也非常多，线路板质量也一般般，正面圆镜也没绿波，电路保险 mdc 热门电阻，继电器，大电容， 打电容是五百六十微法四百伏涡细黑金刚， pfc 储存电感体积比较大，这有个小电路板，是 pfc 的控制芯片， 他这个斜震和同步整流呢，在这个电路板上，这个电路板有一个芯片，这个振华的路数和全焊是有点像的，他这个芯片呢，是一个独门芯片， 叫什么？ aa 九零幺三，不知道是什么型号，查不到任何资料。 还有振华的变压器呢，也比较特殊。嗯，结构是好像是一二楼的结构，上面一层下面一层，外边没有斜震电感，通过这个变压器的设计呢，就把斜震电感可能做到了，这变压器里边 这电源大致结构就这样，现在来上电测一下这个大电容电压稳不稳定，电源要把它拆开通电了，现在是开着机的。来试一下这个 p f c 电压， 现在是空载， p f c d r 还非常稳。三百七十六点九一，加上一点负载，试一下 加一个八十瓦的负载，加一个八十瓦的负载之后，再来测一下这个电压，三百七十七点零，好像也很稳。三百七十六哎，稍微有点跳动。 再看一下我这个电流表， 他这个输入电流呢在不停的波动，这个就有点不太正常了， 因为他输出功率是恒定的，八十瓦的负载，这个 psc 电压其实也是在波动的。三百七十六三， 三百七十七，但是这个电压波动还不是很大，最低是三百七十六点八，最高呢三百七十七点一， 额动是零点几伏，但是我总感觉它是有问题的，这个电源呢也不好下手，不知道从哪里下手。检查了一圈呢，最后我决定换一个 plc 的芯片，就这个八角的芯片， 把这芯片换掉了，换掉之后试一下吧，那是没有负载，加一个八十八负载看一下，现在好像是稳定了呢， 好像是很稳，功率因数呢是零点八九。再来测一下电压， 记得之前这种情况下好像是零点八四，换完芯片之后， pfc 电压稍微低了一点三百七，不过也没关系，三百七十点八 我感觉是没啥问题了，各方面现在都非常的稳定。现在把它装起来，上电脑上，用那个功率计再测一下，看功率因数能不能超过零点九多。之前不管是加多大负载都是零点九左右零点八多，零点九 电源装到电脑上了，装到电脑上我发现他的功力因素呢，虽然是比之前要提升了零点九三，零点九四的时候都有，但是好像还是在跳动， 有的时候好像还是闪动一下零点八多呢，这是什么问题？ 今天 加大负载的话，好像也一样， 七百五十瓦左右，哎，负载这个负载还非常的不稳定吗？ 是感觉这个电源呢怪怪的，感觉莫名其妙呢， 这公里数零点九三九四还可以，但是他好像也不稳定。 好吧，这电源呢，我也拿他没办法了，算是修复失败了，有空的话我再继续研究一下吧，感谢各位的观看。
