gcode代码大全及使用方法

大家好，咱们今天来介绍一下怎么用 excy 来把图片转化为即代码。先下载一个 exc， 我是用的这个，第二个怎么安装好之后直接把它打开，新建 那个怎么要把怎么图片直接拖进去。 ok， 按住按错键，可以吧 这个画布把它缩放，然后按鼠标的滚轮。好，咱们现在把这个 画布大小把它改一下，改成你想要的尺寸， 现在就把它改成一百乘一百的，单位是毫米。好，把它尺寸也拖一下， 这个差不多大就行了。 好，咱们先选中他， 然后我也把步骤都列出来了，第一步导入图片， 第二步修改发布大小。第三步咱们临摹位置轮廓，在这个路径里面点一下，点一下更新 这个数字的话，可以改一下， 把它改大一点，他就细节更丰富一点，点个， 然后改小一点，他就更简单一点，咱们还是零点四五点应用， 他就出来了，我把他拖到一旁，这个底图就把他删掉， 把他拉进来，大小可以改一下，然后需要把这个图改转化为路径， 点一下就行了。下一步是 动态片一页 扩展工具库， 这个点默认的就行。应用关了，按住 ctrl 键 把这个数小一点。好，咱们现在现在需要改一下他的这个直径，把它改成二。 好， ok， 改好了，然后选择这个图 扩展定效点 点应用好，关闭，这个角就是他的圆点， 这个这个是他的那个深度，负一负一毫米是他的深度，当然这个字也可以看一下， 你想让他多深就改改多深。然后咱们就可以 创建几代码的路径了，这个把它勾上，这个要勾上，然后其他的目录你可以改一下， 把这个名称改一下，应用 好，咱们这个代码就做好了， 现在倒进去看一下， 基本上都做好了。

啊，大家好，我是千言一封啊，欢迎大家来到一封课堂啊，那么今天呢，我们也继续开始我们的一个代码的一个认识啊，我 我们来进行学习一下呢，我们的记九零，记九幺啊，我们的绝对与增量的一个使用啊，我们来进行走，我们直线插补啊，走我们圆弧插补啊，我们怎么去用到我们实际中去啊？那么接下来我们对着我们的一个本子来进行讲解，快， 好，那么现在的话我们来进行学习啊，计零幺，它的一个计九零与计九幺的一个使用啊啊，这个的话呢，呃，就是一个绝对与增量的关系啊，啊，一个是绝对坐标线 啊，一个是我们的一个增量的一个啊坐标系啊，增量的就相当于当前的啊，嗯，好，我们先就先讲记住您吧啊，我们来 举个例子啊，比如说我们就以这个图来进行讲也行，或者说以我们的呃嗯，举行的进行讲也 ok 啊，就比如说我们来一条直线啊，就是我们来一个举行吧，来个举行，这是我们的举行， 对吧？这是我们的举行啊，现在的话呢，我要把这个举行进行走完最好，比如说我以这个点呢为我们的 x 零 y 零的一个位置啊， x 零 y 零啊，那我们来进走就行，我们以这种零的方式进行走，是这么进行走的啊，这长度的话是两百，宽度是一百 啊，两百乘一百的一个长宽的一个举行啊，然后呢我们进行走一下，先走 g 九零啊， g 九零， 然后呢近零幺啊，比如说我们现在是在零点吗？就是 x 零哇， s 零啊， x 零，我爱您啊，先移动零点来啊，是吧？然后再加一个 f 一千，好的啊，比如我们现在到了这个点，对吧？到这个 点之后呢，然后现在走第二个点，这是一号点，这是二号点，这是三号点，这是四号点啊，是吧？那现在我们这个区域这样，现在正在正处在一号点，那先走二号点，二号点的话呢？啊，由于我们的 g 零幺、 xyzf， 这都是我们的一个模太代码。对，除非你更改了别的数值，比如说我们 x 零变到 fxx 一啊，那么他下面会进重复输入，然后用你既有禁零幺变成禁零二，他这边也会进行重进行再次输入，那如果说我们上一个是禁零幺，下一个这边也是走禁零幺， 那么这个进行要呢是可以进行忽略的啊，你就可以进行不用输入了，因为他是一个模特代码，能够进行自动啊，进行啊，提取你进行要的一个含义啊，然后呢我们来进行看一下啊，这个区域从一号点到二号点怎么进行走呢？他的 x 是两百个长，然后呢往的是，我是往我们的一个正 x 方向进行走的啊，正 x 方进行走的话呢，那就是我们的 x 两百，然后呢 y 零是一样的，我们就不用说了，这是 x 两百就好了。对，然后再从二号点走完了，二号点走完了啊，然后再走三号点啊，那么三号点是什么呢啊？我们的 x 呢，是一致的，那也是 x 两百啊，那么近零幺也是一致都是走线性吗？啊？是说我们 x 近零幺， x 两百啊，都不用输入了，那我们只需要输入啊，我们的 y 一百就好了，因为 y 一百是往正向方向走的，哎，往这个正直方向正外方向走的吗？不是说是 y 一百吗？ 这边要说三号点就完成了，三号点完成之后再走四号点，四号点怎么走呢？四号点是哎，从三号点到四号点啊，就是我们的 x 从两百变成零了，这边是 x 零啊，然后 y 是已 只能说 y 一版的，不需要重复输入啊，所以说 x 零就好了啊，这是我们的四号点，四号点走完之后，然后再从四号点回到一号点的话呢啊， x 不变外变了，就是 y 零， ok 啊，这又回到我们的一号里了，对，所以说这是我们的一个记，你记九零啊，他的一个绝对的一个移动的一个方式，对吧？那么相对怎么走呢？那么记记九幺啊，我们那个相对我们的增量移动啊，怎么走的呢？那我们来进行走一下啊，是吧，也是一样的 记九零啊，然后记零幺，记零幺啊，这这边我们先给移动到我们的一个这个零点来啊，是吧？我们 x 零 y 零啊，然后我们的一个呃 f 的话走个九百 对是好，之后呢，颜值是在我们一号点，是吧？那么二号点呢？我就换成 g 九幺了啊， g 九幺，然后呢？呃， g 零幺啊， x 的话呢？移动两百就 x 两百， x 两百啊，我爱您，我爱您是重复的，我就不用输了，这精灵要也重复，其实也不用输了，对吧？然后 x 两百，然后呢？我爱我爱您，也不用重复了，就 ok 了。这是二号点，二号点好了，正常在三号点。三号点的话呢？是啊，二号到三号的距离啊， x 是两百， 不用变了， x 没有变化，啥叫 y 有变化啊？所以我们这边就输入一个 y 一百就好了啊，输入好 y 一百之后呢，这是三号点啊，然后再走我们四号点，四号点是从三号点到四号点的距离，这是两百，那就是 x 负两百，对，这是我们的一个四号点，因为他是以你当前这个位置为我们的一个零点进行增量的啊，他就是往 x 负两百，就是往 x 负方向呢啊，增量移动两百个距离啊，这边就是 x 负两百，然后再从四号点到一号点，就是 y 负一百，因为 x 是 一致的， x 不用变吧，要说 y 是吧？负一百，好，这是我们的又回到一号点了，所以说这是我们那个记九幺与记九零，在我们的绝对与增量的一个情况下呢，他的一个程序的一个变身方式啊， 好吧，那么大家进行学习一下，那么有收获的同学呢，就点赞加关注啊，非常感谢啊。那么我们后续的视频呢，继续进行录制，大家进行呃，学习了啊，那么就拜拜。

数控车编程，常用智代码运动轨迹动画演示。

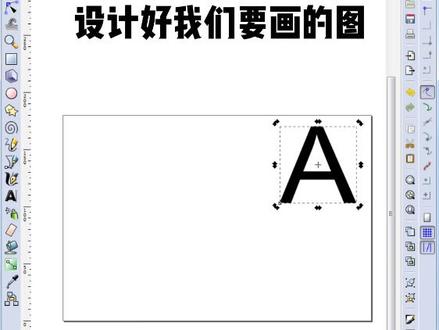

打开 inscape， 打开文档属性，如图设置，设计好我们要画的图，并存为如图设置，保存确定即可生成 j q 的文件。

哈喽，我是猴哥，说慢子师，接着上一课讲的鸡代码，我就主要是按来按顺序说一些比较常用的鸡代码。嗯，吉林市就是延时执行下一部程序。 嗯，吉林四后面跟 x， 呃，一点零就表示停顿一秒钟跟数字跟多少就显示他停顿几秒钟，这个就显得顺。涵在就是吉林五，下面几个就是记忆，关于记忆项目， 嗯，东西， g 零五就是 x 轴镜像， g 零六九 y 轴镜像， g 零七就是 z 轴镜像，但是 g 零七一般。嗯，很少用哎。 g 零八至 x y 组互换音响， 也可以理解为就是从左上角左上角往右下角翻过来， 也是一样的意思。在机灵酒，机灵酒就是取消前面的镜像，所以镜像。

今天为大家分享实验代码，还不赶快用起来，需要全套代码的下方扣一就可免费领取。

大家好，我是千言一峰，欢迎大家来到千言课堂啊，那么接下来的话呢，呃，我们的一个机床的基本操作啊，已经在前面的课程已经基本讲完了啊，那么下面的话呢，我们来进行学习一下呢，我们的一个加工的忌惮嘛， 我们的辅助代码 m 代码得认识啊，好吧，我们把代码学好之后呢，我们就来进行学习，我们的手边学习我们的一个钻孔系列的一个循环啊，那么这些命令的话，我们都会在机床里面通过我们实战的方式进行讲解啊，那么我们先讲理论再讲实战啊，那么接下来走起 啊，那么下面呢我们来开始认识一下呢，我们的一个加工的一个巨代码啊，我们先进看一下啊，这个区域呢，我们从一开始的一个最基本进行讲解啊，第一个是我们的一个 g 零零啊，那么 g 零零的含义呢？就是我们的一个快速定位啊，快速定位 啊，快速定位的话呢，就是说呢，呃，我们不是通过 f 直来进行控制，我们的进给是通过呢，我们机床的一个快速的一个进给了进行定义啊，可以把可以帮我们机床面板上面的一个啊快速进给的一个倍率啊，比如说我们百分之二十五啊，百分之五十啊，百分之一百啊或百分之七十五啊来进行控制呢 啊，我们的一个快速移动的一个意思啊，好吧，然后 g 零一的话呢，就是我们的一个线性竞给啊，什么叫线性插补呢？他的意思就是我们的一个直线运动啊，比如说我们这个是坐标系， 这坐标系啊，然后这个位置呢，是我们的一个 x 零 y 零的一个位置，对吧？啊？那么比如我们第一个啊，我们的一个 g 九零啊， g 无色啊，然后呢？啊啊，然后呢？ g 零零啊，然后呢？呃呃， x 零 y 零啊，就快 速移动到啊，我们那个零点，对吧？然后我们再来一个 g 零幺啊，就直线插板，因为这个是快速移动啊，这应该 g 零零嘛，快速运动啊快速运动啊，然后再是 g 零幺啊 x 五十啊 y 五十啊，那怎么走呢啊？这么后面再加个 f 一千， 那么他的意思就说呢啊，从我们的一个这个零点啊移动到我们的一个 x 啊，我们的一个五十啊 y 五十啊 y 五十啊 y 五十啊 x 五十 y 五十的位置，好，这个点那就是 过来 x 是五十，然后呢过来这点 y 是五十， ok 啊，就是通过呢，从这个点这个点啊，走 f 一千的一个进给啊，是吧？从一号点走到二号点啊，是，这是我们的一个线性进给啊，通过我们那个 f 每分钟进给进控制啊，这是一个线性插补啊，是走直线的啊， 是吧？啊，然后或者我们再来一个啊，我们那个 g 零幺啊，因为呢 g 零幺的话他是一个模太太嘛，就是我们前面这一行有 g 零幺的，后面这行你就可以不用 g 零幺了啊，因为呢啊，他会自动默认是 g 零幺啊，然后比如说 x 啊，我们负五十啊， y 呢啊，我们的一个啊 y 呢，我们也来个负五十啊，那么他他会怎么走呢？他会这么走啊，我们往这边来哎，他会走到下面去 x 负五十， 你看 x 呢啊负五十，那么接着这是 x 负五十的位置，对吧？然后 y 负五十， ok 啊，往下走啊，往外负五十的位置， 对吧？这是 x 吗？这是 y 吗？啊，然后这是正直正直吗？对吧？然后这是零吗？那么往下走不就是负 y 吗？就这是一个啊负 y 啊，五十啊， y 负五十的位置，对吧？然后这是 x 负五十的位置啊，是这是我们的这个第二个点 啊，一说呢，他会怎么走呢？他就从这个点往回走，走这个点来， ok， 就是从我们的一个二号点走到三号点的一个方式，也就说他是一个走直线 插补就走直线的一个啊，巨大码的含义好吧。啊，说这边我们是 g 零零 g 零幺的一个意思啊，然后呢 g 零二 g 零三的话呢，他是专门来进行走我们那个圆弧插补的啊 g 零二 啊，今年三啊，专门的今年走我们元湖加工的啊，今年二呢，是走我们的一个顺时针技术是顺时针的一个道路啊，是啊，是我们的一个方向 方向啊，顺时针的方向啊，走我们的一个道路为我们的近零二啊，走我们那个逆时针的道路呢啊，为我们的近零二近零三。再比如我们的近走一个啊，我们走一个圆柱啊，比如这是我们的圆柱，圆柱对， 圆柱的凸台对，走我们圆柱的外形啊，你走我们的一个这个方向为顺序是吧？啊？顺时针嘛，为顺序嘛，那么接下来我们的一个道路就是 g 零二的一个啊道路是吧？那如果说我们走一个呃一个呃一个圆柱的一个孔呢？走一个孔的一个加工呢 啊？左右孔的加工的话呢啊，走我们这个孔的加工的话呢，我们走他的一个逆时针为我们的顺序嘛，外顺内逆嘛，走逆时针为顺行，那我们走逆时针，那么他所走出这个孔的一个道路啊，就是程序呢，就是我们的纪凌山啊，走我们的一个逆时针，所以说呢，他是 g 零二， g 零三是顺时针，逆时针的一个道路啊，可以理解为啊距零二顺啊，顺时针啊，零三逆时针啊，理解一下。那么道路该怎么走呢？其实他这个里面呢有很多细节啊，那么我们啊，等下节课啊，我们细细的把这个精灵二和精灵三的一个 圆弧插补，我们好好的进行讲一下啊，那么这节课呢，我们只是说给大家进点缀一下啊，主要是让大家了解呢，我们的进零一的一个快速移动和我们进零一他的一个呃，线性插补啊的一个使用啊，理解一下。好吧，就讲这么多啊，能够有收获的老铁呢，就点赞加关注啊，非常感谢啊，那么就再见了，拜拜。
