浙大中控DCS 编程教程

首先我们打开项目的段落，在项目段落当中选择新建段落，在新建段落的内容当中选择类型为梯形图名称啊，我们随便命名一下，比如说我们命名为三个八啊，三个八，然后单击确定， 确认以后，生成了一个具有 ld 段落当中的三个八的子段落，在子段落当中，我们假设插入一个运算，比如说我们插入一个数字量运算啊，我们首先插入一个常开触点，那么我将试图放大，这样的话大家看起来会比较容易 双击，在双击当中你可以选择位号，也可以选择变量，假设说我们选择变量，那么变量呢？我们随便插入一个符号啊，这里面不遵循语法， 我们就随便插入一个符号，比如说我们插入一个啊， p 二十一杠一啊，你插入一个 p 二幺杠幺，那么插入这样的一个地址以后， 然后我们进行一个加法运算，调用指令框选择功能块， 选择功能块当中呢？这里边我们插入功能块，那么可以看到我们插入了一个呃，插， 插入了一个啊， p 二十二的一个加法运算啊， p 二十二的一个加法运算，那么双击进入加法运算当中，那么我们在其中就可以进行低脂浏览啊， 我们可以进行一个地址浏览，一个变量的一个呃，对应啊，如何将两个数据相加，那么这里面要说的就是当我们使用 图段落的时候，在右侧的选项开关当中可以进行功能块选择，在功能块选择当中，我们可以看到这里面有算数运算，比较运算，转换运算等等一些的运算符号 啊，那么这里面呢算数运算其中的数据类型呢？基本上和我们早期给大家讲解的线分子呢比较相似， 那么比较运算的这里面用到的 eq 啊，记忆等等，那么这些呢，是和我们进行的讲解到欧姆龙当中的比较指令应用的方式基本上是保持一致的，那么其中还包括转换运算啊，技术器逻辑运算和数学函数。 好，那么关于正大中控 dcs 梯形图如何进行程序设计，我就给大家说到这里，如果想了解更多关于浙大中控的 dcs 的。

好，大家好，这节课咱们讲一下浙大中控 gx 三百、 ecs 一百自定义模块的一个创建及吊用，咱们设置一个控制要求，比如说在流程图画面，咱们要按下启动按钮，水泵一延时五秒启动， 水，水泵一启动以后再延时五秒后水泵二启动， 咱们要通过这个自定义模块库，呃，自定义模块的一个创建，然后实现这个功能。 所谓这个自定义模块就类似于咱们那个 prc 中的一个子程序，假设在一个工程当中有类似的这个功能，比如说有好多为了提高咱们设计的一个方便及快捷， 咱们就要自定义，自己要创建一个模块库，然后直接吊用它就可以了，就类似于一个子航数的一个作用，打开咱们的主摊软件 点系统主态，选择一个主态， 这样就进入咱们的这个他的一个主态的界面。首先咱们先打开流程主，给大家设置一个启动按钮， 咱们直接还是在原有的这个画面上做，直接做就可以了， 咱们先做咱们的那个模块库，把自定义模块库给他做一下，点这个双法， 选择这个控制帐一点编辑， 咱们点新建程序段，咱们用这个功能块涂 见他的一个自定义库点功能块断裂，请大家一定要选择这个模块，就类似于紫函数的一个作用 断敏，比如说水泵延时启动 口号回收了十秒，五秒， 这个段民一定要用这个，不能用汉语 点确定，把这些生的， 这样就进入他的一个自定义模块一个设计，大家看这个前面这个图标，这个是蓝色，这个是这个灰色， 这个蓝色就显示他是一个字，模块裤模块段类型。 首先咱们先设置，呃，咱们刚才是一个相当于是当输入两输出的一个整体的一个架构，所以说咱们在这要进 建立一下咱们的一个自定义变量内部变量点，对象变量定义输入变量，咱们添加上一个，比如说输入一，这是一个启动 点输出输出，两个输出点添加变量名。第一个是奥体 描述是设备一启动，设备一开光吧， 再添加一个设备二开关点确定， 这样就咱们就把他的一个输入跟输出变量内部变量咱们已经建好了。接下来咱们呃对他一个程序做一个组态 选择，咱们是定时器延时五秒，选择这个定时器 ton 点确定，咱们先给他描述一下吧， 启动延时五秒， 启动在延时 设备二启动， 这就是他的这个功能。然后咱们根据这个要求咱们进行一个逻辑组态， 先把他的这个使能跟输使能输出给他隐藏掉，确定第一个 in 就是输入，咱们给他输入，给他添加上点浏览， 选择这个变量内部变量安一确定啊，这个 pt 就是他的一个设定值，延时的一个设定值，大家看一下这个 ton 他的一个时间基准是多少，是以毫秒还是秒为单位 为基准点，帮助 ton 他这个是预制时间，单位是毫秒， 所以说咱们就知道这个好秒，他是以好秒为单位，所以说咱们是五秒，五秒就是五千，这个设置设定值就是五千 点确定。 然后咱们再接着再加这个体温， 这个他这个延时五秒， q 就是第一个输出 连到第一个输出上了，是不是输出？然后 q， 然后点浏览， 点变量浏览，就是奥迪第一个设备就启动了，然后确定第一个设备启动以后再延时五秒， 这个设定值也是五千，确定 咱们把它的输出跟这个安安连上， 他的第二个输出就是奥特二 点确定，这样就做到了。比如说第一个输入是一的情况下，延时五秒，设备一启动，设备一启动以后再延时五秒钟，设备二启动，咱们点保存一下， 然后编译一下，生成一下目标文，目标代码，咱们看一下有没有问题。 这是咱们在之前建了一个 火碱风机控制，咱们先把这个伤掉， 咱们在 他这个生产目标带把，他会把你左边这些 所有的程序档都会进行编译，所以说你其他程序档有问题，他这会也也会报错，只有全部没问题才会通过 啊，编译成功，这样就没问题了，然后咱们退出一，然后咱们直接直接吊用他，咱们在这个双击这个与霍飞逻辑学习里，咱们直接吊用他那个程序块， 直接吊用。然后咱们需要在画面里设置一个自定义 变量的一个启动按钮，然后还有他两个那个水泵一，水泵二的一个外部的一个开光量输出命令，是吧？这个咱们之前已经做好了，做好然后咱们直接吊用他的一个块， 在这个自定义模块里就会出现这个水泵一这个启动点，确定 这个就是咱们刚才做的一个自定义模块，他会就显示成这种图库的形式， 比如说把它给它隐藏掉。第一个比如说安一，就是连到连连一个外部的一个画面的一个自定义变量，双击一下他输入点流了 点位号浏览，比如说咱们选他的一个自定义变量，当自己变量画面启动按钮点启动确定，然后点输出， 点流浪 输出，就连这个开光量输出开出量，比如说水泵一启动，水泵一启动按钮，点第一个 点，第二个水泵二启动按钮 点确定，这样就通过 调用这个自定模块库实现了一个水泵一，水泵二延时十秒的一个启动， 这个是画面启动按钮。 流程图画面 水泵启动按钮， 这个是这个水泵一延时五秒 启动， 这个是水泵一启动后 延时五秒启动。水泵二。 假设如果你在一个工程当中还有其他类似的，这个要实现他类似的一个功能，大家直接吊用，再接着吊用他这个自定义模块库就可以了，点选择他，然后再吊用。

大家好，本节课我们讲软件的安装，首先找到主态软件，我们可以看到 set up， 我们双击 set up 选择软件安装。安装软件 在安装语言选择中，我们选择中文简体，点击下一步， 下一步 选择四用户名及公司名称中可以选择默认 下一步目的地。文件夹就是我们要将持软件安装到的文件夹，这时我们可以选择浏览 更改到要安装的文件夹中，我们也可以选择默认默认安装为吸盘，我们同样点击下一步。本机是否设为主态服务器，我们选择为主态服务器，点击下一步。 选择数据库目录及我们平时运行的数据库存储的位置， 我们默认为地盘，我们可以点击浏览更改该盘的位置，这里我们选择默认为地盘，点击下一步 下一步安装。 大家可以看到此时软件正在安装， 总是有话题和你感 肝，告别 玉帝顶天干， 同样我们可以看到有安装净水槽。 一起红 是有话题和你感 干，告别昨日的悲欢，干男人立地顶天。 一起红 总是有话题和你感觉， 干，告别昨日的悲欢干！ 一起红 总是有话题和你感 干，告别昨日的悲欢干！ 一起红 是有话题和你感觉 干，告别昨日的悲欢干。男人立地顶天。 我们看到这个是立即重启计算机，当我们点击完成的时候，我们就可以发现我们的软件已经安装完成了。安装此软件之前我们要关闭所有的杀毒及安全卫士， 那么这里我们就不再演示了，当我们点击完成的时候，我们的软件就会自动完成。好，本节课我们讲到这里。

大家好，上上节课咱们讲了新建了五个问号， 咱们先打开咱们那个上节课的流程图画面，咱们新建了一个电流信号，新建了一个启动按钮，这个自定义变量，还新建了一个远方信号，故障信号，还有他最终输出的一个控制指令。 上节课咱们也讲了他这个画面按钮的这个属性设置，包括他的一个状态的一个反馈。本节课咱们讲一下他的一个逻辑阻态的一个设计， 通过两种语言功能，块图和这个梯形图进行对火箭冷却风机的一个控制， 咱们把它先关闭退出 逻辑设置，大家点这个算法 点编辑， 咱们新建上一页，新建一个提心图，给他名字命名成 火碱风机控制 描述，也给他起成这种描述 t 金图。 然后是断类型，大家选一定要选这个程序，然后点确定，然后咱们就进入这个火箭火箭冷却风机控制这个阻态界面。首先第一个是启动， 启动按钮，对应的一个启动按钮，第二个是他的一个远方信号，这是他的一个远方信号。 第二个是故障信，呃，故障信号，故障信号咱们要给他取一下访，也就是无故障， 所以说要选择一个长臂接点，长臂接点就类似于他的一个取访故障信号取访， 然后最终输出一个线圈， 输出一个线圈，最后让他回到 选择上，咱们把线连起来，第一个连到左边的母线上， 接下来咱们给他加一个描描述， 这个是启动按钮画面，启动按钮 给他修改一个颜色，红色吧，我复制一下， 这个是远方信号， 这个是故障信号， 这个是对应的一个开关量输出的一个启动指令， 启动输出 这个逻辑咱们就做好了。 在一条线上的这种是雨的光系，如果你在这再连的话，这就是祸的光系，这就是与祸非。嗯， 这个是咱们梯心图的一个逻辑的一个组态。

欢迎参加浙江中控技术股份有限公司 wiper field e4s 一百 dcs 系统培训。 首先我们来介绍系统硬件， 本课程中我们将主要学习 dcs 概述 以及控制站硬件、操作站硬件和通讯网络， 因为他这个我发现 下面进入第一部分 dcs 系统概述。 dcs 是集散控制系统或分散控制系统的英文缩写，全称为 distributed control system。 dcs 基本的设计原理可以概括为八个字，即控制分散、管理集中。 那么如何来理解其意义呢？下面我们将对其做进一步的阐述。 控制分散是由于流程工业中需要观察控制的对象，包括生产现场的各类仪表、阀门、开关、电机等设 都分布于各公益现场。由于对象分散决定控制分散。 对象分散不利于操作人员、工程师的操作、维护以及管理， 那么就必然需要一个平台把分散的对象进行集中管理，易于对现场生产的操作、监视和控制。 而 dcs 就是这样一个平台， 主要包括控制站、操作站和通讯网络这三部分。 而与之相对应的 adventure pro 软件则包括主态软件包和实时监控软件两大部分。 其中阻态软件包又包括系统阻态软件、 流程图制作软件、报表制作软件、图形化编程软件等。 体系结构主要分为四个层次，由上到下依次是信息管理网、 过程信息网、 过程控制网以及控制站内部的 sbs 总线。

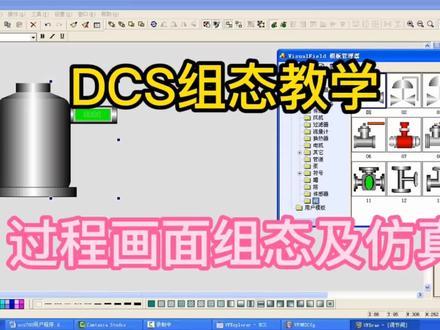

我们今天来讲一下画面基本主态及仿真。 首先打开独态管理软件， 选择从独态服务器打开，因为我们上节课已经从独态服务器打开，所以本节课我们默认为从独态服务器打开，那么此时我们可以点击编辑 水冷操作四，下面的流程图调节 接法，我们点击编辑好，记录到了调节法主态界面中， 我们先保存一下，那么系统默认为地盘 ecs data ecs 七百四十名项目 hmi o a o p i c 下面， 那么此文件夹我们是不可以更改的。好，点击保存 好，我们来做一个画面，那么 ecs 七百为我们提供了直线折线，弧矩形、圆角矩形、椭圆 弦，扇形，多边形管道，文字数据连接系统，变量面板按钮，图片选择框，组合框，菜单，定时器，祛湿空间等。 如果我们想做好一个画面，我们可以引用其中的一种或者是多种空间进行相互组合，比如下面我们来做一个调节法， 那么我们来做一个示意图，可以引用矩形， 那么一个简单的调节阀我们就做完了，我们可以更改它的颜色， 我们点击此矩形框，在页面的属性中可以点击背景色下拉尖头，我们选择，比如这里我们选择绿色，那么此矩形框变成了绿色。 对于很多种空间，系统中已经给出，我们可以不必去利用我们的矩形框或者是圆角矩形等相互组合进行做。那么我们可以点击菜单栏中的 闲饮模板，对象浏览器 系统模板，比如这里我们选择一个罐， 我们将此空键拖到我们的空白区域，松开鼠标，好，我们将我们刚刚新建的这个法删掉， 那么我们再选择一个阀， 好，我们同样选零五， 零五代表的是我们的一个球阀， 大家可以看到此求法，我们在生活中可以经常看到，我们的自来水管道用的就是此求法， 可以拖动上下边缘及左右边缘，对此空间的大小进行更改。 好，系统为我们提供了管道，我们只要把鼠标放在相应的空间上，就会有中文进行提示啊，我们这里提示的管道， 点击此管道，我们从容器连接到 该发体，松开鼠标，双击好，那么此管道就生成了。 那么大家可以看到，如果我们想更改此管道的宽度，同样点击此管道，在右面的属性栏中，我们将管道宽度进行更改，比如这里我们选择二十， 输入二十之后，我们输入回车键，好， 这时我们可以调节鼠标键盘的上下键进行微调。 那么大家可以看到管道与阀之间的 的连接处有重影，很难看，那么这时我们可以选择阀，右键将阀置于管道之上，可以选择置于顶层啊， 那么容器管道阀我们连接成功，我们再复制一个管道粘贴，将此管道连接到阀的右端， 同样我们将持管道置于底层。哦， 那么容器与阀我们就连接完毕，这里我们继续生成一个数字连接，比如我们要显示的是容器的液位 数据连接，我们点击后面的三个点， 比如这里我们选择水箱水位，那么 当我们画面在运行的时候，容器此处数据连接处显示的是我们水箱水位的数值，那么同时我们可以看到下面还有备选方案， 可以选择显示单位，比如我们的水箱水位单位为毫米，那么当我们选上显示单位的时候，我们就可以在数值后面自动显示出我们的水位单位 名称。名称这里我们定义的是水箱水位，那么可以在我们的数值上侧显示我们的水箱水位是个汉字 显示状态及我们辞职是否已经连接到 dcs， 或者辞职已经报警。好，这里我们只选择显示单位及默认的显示提示就可以了。 点击确定 罚开度，同样 数据连接 问号， 我们选择法口开度确定同样显示单位，点击确定 好，我们最后点击保存。 那么 大家可以注意， 我们现在建立了五个流程图，那么现在我们 要将调节阀的流程图连接到水泵的流程图，并且将水泵的流程图连接到调节阀的流程图，所以这里我们要添加一个按钮， 我们将鼠标左键放在按钮的上方提示按钮，那么鼠标左键点击此按钮之后 将其拖到右边的空白区域，我们将此按钮更名。 打开水泵流声图， 此时依然回撤好。此按钮的颜色我们可以进行更改，我们更改的是七背景色， 比如这里我们选择黄色。 好，静态属性我们更改完毕，那么下面我们要进行更改的是此按钮打开的水泵的控制方面的连接， 右键选择动态，或者直接双击该按钮， 可以看到动态属性设置好。这节课我们先讲的是动作中的 动作，那么动作连接打开画面， 大家可以看到该动作中有打开画面，弹出画面前页，后页，运行成绩等等，那么这里我们选择打开画面， 确定好，我们继续点击保存， 那么下面我们再来编辑一下水泵方面， 在水泵点 pic 后面的编辑，我们点击一下，那么我们进入到了 水泵上位机画面的主态。从窗口中我们可以选择调节阀或者水泵。好，那么我们依然在通行库中选择一个泵， 比如这里我们选择三号， 我们再选择一个阀门， 我们选择一号阀门， 好，将此水泵与阀门连接。同样采用左侧的静态管道， 将此管道的管道宽度进行更改， 对于此管道的颜色我们也可以进行更改，比如内部色 我们更改为蓝色。 同样我们将阀的右侧连接成管道。 对于两个管道是否是相齐的，是否是水平的，大家可以这样操作，我们选中左侧的管道， 按住 shift 键，按住键盘的 shift， 同时选中右侧的转道，那么我们点击上对齐。 好，两个管道已经对齐了，那么我们系统的菜单栏中提供的是左对齐，右对齐，上对齐，下对齐，以及水平对齐，竖直对齐等。好，这个大家可以回去自己试一下， 那么我们的水泵界面静态图堵态完毕。好，这里我们同样也用一个数据连接， 这里我们选择冷却水温显示 单位， 此冷却水温显示的是水泵的水管温度，冷却水温度，那么同样我们选择阀门开度 啊，点击保存，那么系统默认还是此文件夹，点击保存 好，我们将此画面进行关闭。下面我们进行仿真，来看看我们 刚刚读太的画面的效果， 那么我们首先要更改我们的 ip 地址，我们要看一下我们的系统结构图材软件， 我们的操作预零定义的服务器节点制地址为零点幺二九，服务器 为零幺三零，操作节点为零幺三幺幺三二幺三三。好，我们任意访问一个，比如这里我们模拟成零幺三幺，那么 我们更改一个网卡的 ip 地址 幺七二点三，零点零， 那么大家这里要注意，这里我们就要更改成幺三幺， 如果我们想模拟仿真操作节点二幺三二地址，那么这里我们改成幺三二。好，我们先改成幺三幺，点击确定，确定 关闭， 我们回到主态管理软件中，右键操作预零，选择主态发布 啊，大家可以看到我们刚刚添加的 ip 地址 幺七二点三，零点零点幺三幺。好，我们的仿真福气已经找到此 ip 地址， 那么我们点击全体发布，进行 全体发布，将重启监控，你确定要继续？我们点击确定 状态中，可以看到发布成功未启动，那么我们来启动一下我们的监控，找到监控启动软件，双击 确定 好，已经进入到了监控主态软件的主界面，大家可以看到左上角的可操作框为灰色的，是不允许我们操作的， 那么我们首先要进行登录，点击人头像用户，登录用户名， 在观察用户名为观察员的时候，我们的操作显示为灰色的，不允许我们操作，那么我们选择工程师 密码同样为额的 mini 及 a d m i n。 点击确定 好，大家可以看到我们的左上角的菜单栏为可点，那么大家来看一下系统种帽，系统种帽为我们主菜的， 再看一下数据预览，数据预览为表格呈现的形式是我们上节课进行主态的控制分组， 控制分组，我们上节课只加了一个总管压力的尾号 去试图 七字图，大家也可以看到我们上节课只加了一个法，法口开度的一个趋势。 好，大家可以看到这是我们刚刚主态的流程图， 由于现在流程图为空白的，说明我们的刚刚主态的流程图没有发布过来， 我们需要进行重新发布。 好，我们先先将此仿真画面进行关闭，那么我们同样点击退出系统，退出系统时密码同是同样 范围。 admiving， 选择主态发布， 点击全体发布，或者点击正量发布， 发布成功， 那么此时我们继续再次打开监控启动软件，这时我们可以点击一下更新 显示主态更新成功，或者我们点击下三角的更新所有。好，同样点击主态更新成功，点击确定 好，已经打开了监控主态的主界面。同样第一步我们需要 登录选择 admini， 输入密码 admini 好，那么同样可以进行了操作。这时大家可以看到我们刚刚新建的流程图，画面为调节阀已经打开了，大家可以观看 玉为操作玉林操作小组为水冷操作室用户名额的密画面调节阀， 那么尺为流程图，流程图中为二杠一，也就是说我们现在已经主态了两个流程图，其中 是调节阀流程图为我们的第一个流程图， 当前操作小组无访问此页面，那么当我们弹出此对话框的时候，表示我们的按钮没有进行访，没有进行授权。 好，这节课我们先讲到这里，下节课我们继续讲画面主态。

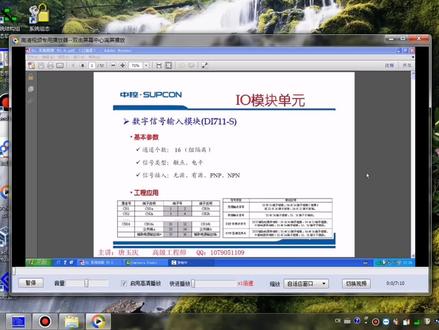

好，我们接着来讲一下数字信号输入模块 d i 七幺幺杠 s， 该模块有十六个通道，我们前面讲到模拟量一般为八个通道，而到我们数字量模块的时候为十六个通道， 并且十六个通道中为主隔离及我们前面讲到的隔离 信号类型为储点信号或者是电瓶信号。储点信号我们可以把它理解为开关信号，电瓶信号我们可以把它理解为高电瓶及有电压输入信号 信号接路分为无缘、有缘、拼拼型、 npn 型接近开关。 啊，我们看一下如何进行接线。 通道一占用的端子号为一于二，一代表的是通道一 a 端子，二代表的是通道一 b 端子。 如果我们的信号为无延出点信号，那么三十三于三十五端指短接，三十四于三十六端指短接。我们来看一下该模块一共为十六个通道，每个通道占 用两个端子，那么从一排列一直到通道十六之后，我们的端子号为三十二，所以三十三到三十六为公共端及辅助电源。 这时如果我们的通道输入为无人出点信号，那么三十三于三十五端指短接，三十四于三十六端指短接， 这是一组。或者我们可以将三十三与三十六端直短接，三十四与三十五端直短接， 这是无源出点信号。无源出点即没有电源，我们可以把它理解为开关上直接输入的信号， 有缘出点信号，有缘即有直流电源输入的出点信号，有缘出点信号。三十三于三十四端子短接，三十五于三十六端子不接线， pnp 型接近开关， pnp 型接近开关。如果我们需要的是从模块三十五、三十六进行供电的时候，那么三十三于三十六端子短接，三十四于三十五端子短接。 如果该电源是由外部进行供电，那么三十三于三十四端子短接，三十五于三十六端子不接线，这是 pnp 型接近开关。对于 npn 型接 接近开关。同样，如果该接近开关有辅助电源供电时，那么我们的三十三与三十五端直短接，三十四与三十六端直短接， 这时我们的接近开关供电电源为三十五、三十六，当该接近开关为外部电源供电时，我们的三十三于三十四端子短接，三十五于三十六端子不接线。 好，我们来看一下简读。 对于触点信号，无缘触点与有缘触点，无缘触点我们可以理解为直 节一个开关量，即我们的开关闭合于断开。闭合我们把它作为端，数字量一断开，我们把它作为数字量零，那么无人愁。点，即开关的闭合于断开 有缘触点。相对于无缘触点而言，我们可以看到简图中我们多了一个直流电源，即我们的有缘触点在闭合的时候，不仅触点闭合，而且还要提供一个直流电源， 这就是有缘出点与无缘出点的区别。接近开关分为 p n p 于 n， p n 型，我们可以看到 p n p 型接近开关，即电极，箭头是指 向内部的。 n p n 型接近开关，即电极是指向外部的，即该箭头指向为电流的流动方向 啊。数字信号输出模块 d o 七幺幺杠 s， 该数字量输出模块通道个数为十六个，同样为主隔离信号类型晶体管直流二十四伏或者是脉冲信号输出。 同样，我们该模块占用了三十二个端子，通道一为一二，通道二为三四，以此类推。通道一端子一为输出的正， 端子二为输出的负。比如我们程序中输出的是信号一，那么我们的端子一输出的是直流电压二十四伏的正， 端子二输出为直流电压二十四伏的负。如果我们程序中输出的是零，那么我们的端子一 输出为零伏，同样根指二输出也为零伏，这就是数字信号输出模块，那么通道二一直到通道十六， 以此类推。与通道一相似， 我们常用的模块为 ai 七幺幺杠 s， 这是我们上节课讲到的 ai 七二幺杠 sai 七三幺杠 sao 七幺幺杠 sdi 七幺幺杠 sdo 七幺幺杠 s， 希望大家把这些掌握，对于我们一些特殊的模块，我们可以进行手册查询。好，本节课我们讲到这里。

大家好，这节课我们来讲一下结构主态。结构主态主要分为控制欲主态与操作欲主态。我们首先看一下控制欲主态。 第一，添加控制欲，控制欲数目小于十六个。首先选中工程数中的控制欲主态节点， 右键点击该节点，在弹出的右键菜单中选择添加控制欲选项，则在控制欲主态中添加一个控制欲 节点。名称默认为 x， 控制欲 x， 其中中括号内的 x 代表玉帝指中括号后的控制欲 x 是控制欲的名称，可以在属性栏里进行修改。设置地址默认从零开始增加，当所有控制欲的数量到达十六个后继续添加时，会提示达到最大数目限制，不能再继续添加。 以控制站 ip 的第三位表示预地址，例如幺七二点二，零点零点二。第三位零表示预号为零。 好，我们来添加一个控制欲。 首先我们右键点击控制欲主态， 添加控制欲，那么系统默认自动添加了一个控制欲， 这里我们控制欲从零开始默认为零，那么我们点击控制欲零的时候，我们开可以在其右面的属性中更改其描述以及名称或者是欲地址， 这里我们将控制域零更改一下，比如这里我们改为水冷系统 零， 然后描述中我们写入水冷系统。好，我们再添加一个 添加控制欲，那么控制一一。比如我们改为液压系统， 描述中同样添入液压系统，这时可以看到遇地址变成了一，自动加一。 有的同学可能忘记了绿地址是总地址的意思，我们举个例子，比如说我们的门牌号，如果我们想找到某个学生的 门牌号，那么我们必须要从什么省，什么市知道哪个街道，那么这个玉地址就是我们说的省 好 与地址。添加控制欲，我们添加完了，那么我们看一下如何删除控制欲。 同样，如果我们想删除，比如这里我们想删除液压系统，那么我们右键点击点击删除，即可将此液压系统控制欲进行删除。 如果我们想修改该控制欲，那么我们点击要修改的控制欲，在右面的属性栏中，我们可以更改其属性下面的任何信息。 对于下面的尾号分组，其实它就是一个数据的分组，这里我们默认即可 导入导出控制欲。 对于控制域，我们可以进行导入与导出，好比如水冷系统零这个控制域，我们可以右键点击导出域， 那么我们选择好导出 u 的保存地址，这里我们选择保存在桌面文件名默认为水冷系统零，杠后面是我们当前的时间， 我们只要点击保存即可保存在我们选择的位置上，这样导出成功确定。如果好，我们看一下我们导出的水冷系统，这是我们刚才导出的以 g i p 的文件压缩的 啊。如果我们想将此导出的控制欲导入到我们的项目中，我们只要选择导入欲即可。 由于我们刚刚导出的是水冷系统零这个控制欲，如果我们再选择它是不可以导入的，因为我们的名称已经重了，所以这里 是不能导入的。同样 e r 系统一导出之后，我们不可以再导入到同同一个控制域中。 好，下面我们来添加控制站，控制站的数目一定要小于六十个，那么控制站的地址为二到一百二十七。 选中所要增加控制站的控制欲节点后，右键点击该节点，在弹出的右键菜单中选择添加控制站，即可在该控制欲下添加一个相应的控制站。 所添加的控制站的节点名称默认为中括号 x 点 y， 控制站下划线 x 下划线 y， 其中中国号内的 x 点 y 代表控制站的地址。中国号后的控制站下划线 x 下划线 y 是控制站的名称，可以在属性栏里进行修改。设置地址默认从二开始增加，且不可重复的偶数。 当该控制欲以下所有控制站的数量达到六十个继续添加时，将提示达到最大数目限制，不能再继续添加。好，我们添加一个控制站， 比如我们在控制预铃上添加一个控制站，右键添加控制站，我们可以看到控制站默认为 杠零，杠二，那么杠零即为我们的控制欲地址零， 地址二默认从第一个地址二开始增加。好，我们再添加一个 添加控制站，那么我们可以看到该地址为四。 这里有的同学会问，为什么我们不是善， 那么我们要说的是我们的控制站是勇于的，我们的 cpu 是两个，所以比如我们这里零二控制站这里我们就会有一个 cpu 的地址为零三，所以当第二 第二个控制站出现的时候，我们的地址是从零四开始的，那么如果我们再增加一个控制站，他的地址是从零六开始的，就是这个道理。 好，我们看一下控制站中对应的属性信息名称我们可以更改，描述以及地址我们都可以更改，那么控站 a 网的地址我们上节课讲到了为幺七二二零点零点二， 那么它的永余网络为幺七二点二，零点零点三，所以三号地址已经被我们占用了，那么我们再增加控制站的时候，就会从四号地址开始向上增加 控制 b 网地址同样为幺七二点二，幺点零点二，用于网址为幺七二点二，一点零点三， 同样控制站杠零杠四，类似于控制站杠零杠二。 系统中我们为 e s 七百系统，例行 f c u 七幺幺杠 s， 即我们的 c p u 型号。好好，我们讲一下如何删除删除控制站， 比如我们现在要删除零六控制站，那么我们点击该控制站右键点击删 除，即可将此控制站进行删除。弹出提示框，确实要删除吗？我们点击是，那么该控制站即可被删除。 好，同样道理，可以在液压系统一及控制一下面添加控制站。添加控制站 好，大家来对比一下我们的控制一一与控制一及我们的控制一零与控制一一可以对比来看， 这里控制欲零后面的下划线地址为零，而我们的控制欲一下划线地址为 一。那么从这里我们也可以看到，比如我们直接看这个，这个我们直接可以读出来他的控制欲一为一，那么他的节点地址为四。 好，我们来进行操作域主台操作域数目小于十六个，也就是说我们的操作域最多只能添加十六个。 选中工程数主态中的操作域主态节点选择菜单命令编辑添加操作域或右键点击该节点，在弹出的右键菜单中选择添加操作域选项，会在操作域 主态下添加一个操作域。当所有操作域的数量到达十六个后，继续添加，会提示达到最大数目限制，不能继续添加。 好，我们来添加一个操作欲， 同样，我们右键点击操作域，主态添加操作域。 大家可以看到，当我们添加了一个操作域的时候，默认为零， 那么操作域添加此操作域的时候，同时自动添加了一个服务器，该服务器即为我们的数据服务器。好，数据服务器，我们马上要讲到，我们先说操作域， 操作 e 的数量最大为十六个，这里我们再添加一个，如果我们再继续添加，我们可以右键继续点加，点击该操作 e， 继续添加操作域，同样我们又生成了一个操作域。一，在这里我们同样可以看到我们的服务器 杠零杠幺二九代表的意思为操作欲零，节点地址为幺二九。 服务器杠一杠幺二九代表的意思是操作欲一，节点地址为幺二九。好， 我，如果我们继续添加操作页，我们继续右键添加操作页。 同样，如果我们想更改其中的信息，我们点击此操作域，那么对应右面的属性中，我们可以更改其名称， 比如这里我们敢改水冷，这样我们将此操作 e 的名称进行了更改。同样，描述中我们也可以更改 好。删除操作页，删除操作页，同样，我们右键点击想要删除的操作页， 点击删除，那么此操作域即可被删除。嗯，对于操作域的导入，导出，同样我们右键点击，比如这里我们要导出操作域零，我们右键点击， 那么我们选择导出域，大家可以看到操作域零是我们的名称，那么后面同样跟随的是导出的时间，这里我们选择保存的位置之后，我们即可点击保存， 那么导出成功，同样我们点击导入域，即可把导出的操作域导入到我们的工程中。 服务器组态数据服务器的主要作用是接收处理实时数据和报警数据，进行全局的报警处理， 保存报警历史记录。操作历史记录，保存操作域变量，并向其他操作节点提供实时和历史数据。 添加服务器新鲜操作域时，会默认在每个操作域下添加一个服务器，那么刚才我们就可以，我们就看到了， 在我们添加操作域的时候，自动生成了一个服务器，那么这个服务器就是数据服务器。 方法为右键点击 操作一节点，选择右键菜单中的添加服务器，即可以在该操作一下添加服务器节点，每个操作一下，最多只能有勇于的一对服务器。 勇于的一对服务器，那么就是说我们只能最多添加两个服务器，该服务器的地址范围为零到十五或幺二九到二百五十四 这里，比如我们再添加一个服务器，添加服务器好，它自动生成的地址为零杠幺三零， 那么我们来看一下，如果我们可不可以再添加一个服务器，好，已经提示了节点数量已达到上限二， 所以这里我们最多只能添加勇于的一对服务器，不可以再添加了。其地址为零到十五或幺二九到二五四， 我们点击该服气，比如我们把幺二九地址改成十八。好，这时我们可以看到报错了， 提示我们服务器地址不能超过零到十五或幺二九到二十五二五四限制。 这里我们可以看到该服务器的地址为幺七二点二零点零点幺二九。 b 网地址为 幺七二点二一点零点幺二九。信息网地址为幺七二点三零点零点幺二九。 好，我们来看一下操作节点主态。首先，添加操作节点， 已有服务器和操作节点数小于六十个，也就是说我们的服务器和操作节点数的总和要小于六十个， 即我们。比如这里我们说操作预铃，操作预铃，现在我们目前已经加进来两个服务器，那么我们最多只可以再加入五十八个 操作节点。选中所要增加操作节点后的操作预节点后，在右键菜单中选择添加操作节点，即可在该操作预下添加一个相应的操作节点。添加的操作节点名称默认为 中括号 x 点 y， 操作节点下划线 x 下划线 y， 其意义表示为与控制站相似。 中括号内的 x， y 表示该操作节点的控制网 ip 的最后两个字段，那么该字段中 x 表示遇地址， y 表示节点地址中国号的后的操作节点下划线 x 下划线 y 是该操作节点的名称，可在属性栏进行修改设置。 当该操作意下所有服务器和操作节点的数量达到六十个后，继续添加时，会提示达到最大数目限制，不能继续添加。 好，我们添加一个操作站，这里我们右键操作预铃选择添加操作节点， 那么此操作节点我们可以配置为功能之战， 或者操作原站、执掌站、观察员站等。一般我们这里只配置工程师站或操作员站，我们再添加。 比如这里我们添加了四个操作节点，那么我们把零幺三幺配置为功能式站，将零幺三二配置为操作原站， 幺三三配置为操作元旦，幺三四也配置为操作元旦。 那么 ip 地址只有设置成幺七二点二、零点零点幺三幺的计算机踩踩可以更改我们的系统主态。 而 ip 地址设置为，比如幺三二幺三三、幺三四，它们的地 指为幺七二点二、零点零点幺三四，闭网地址为幺七二点二一点零点幺三四，那么从幺三二到幺三四不可以更改我们的系统主态。 对于如何操作，如何删除该操作节点，同样我们右键点击该操作节点， 点击删除，确实要删除该节点吗？我们点击是这样就可以把想要删除的操作节点删除了 啊。全局默认配置 好，控制主态与操作一主态，我们就讲到这里，我们来看一下全局默认配置。 全局默认配置，这里我们来解释一下什么叫做全局默认配置。 全级默认配置。比如说我们的 on 就是 on 为在我们的画面中为一， off 为零，即我们在画面主态的时候，我们会遇到一的颜色，为什么颜色零的颜色为另一种颜色， 这个是默认的，如果我们在画面中不想用这种染色，我们可以进行更改，那么我们从 工工具图中把尺选项拿出来的时候，我们默认为一为律 色， off 为红色，这个颜色我们可以点击右面的三个点进行更改。 给大家举个例子，比如我们在画面中默认为我们默认取了一个绿色的底框， 那么此框对应的 off 为绿色，也就是我们当把 off 选成绿色的时候，我们会出现图中所示的现象， 尾号模板小数位数，也就是说我们产生一个数值矿石， 我们默认为两位小数面本报警灯颜色正常时为绿色。时钟同步服务器数量 时钟同步服务器实现的是同步局往内各节点实现的功能。一个工程必须至少配置一台时钟服务器，可配置多台时钟同步服务器，同一时刻只有一台为主时钟同步服务器，其他几台作为备用。 所有时钟同步服务器节点制地址必须为二五四，二五四即 ip 地址第四位。 客户端依据预地址最小，即 ip 地址第三位最小原则，确定当前的主时钟福气节点 第三位地址及玉地址范位为零到十五。那么我们来看一下时钟同步服务器，这里我们配置为一，这里我们我们新建工程默认为零，那么我们配置为一。 时钟同步服务器类型，这里我们可以选择硬件 gps 与软件时钟同步服务器，大多数情况下我们选择软件时钟同步服务器第三位地址及玉地址， 那么此 ip 地址第四位二五四，我们是不可以更改的。 瞌睡报警，瞌睡报警是指一条未经过确认就消除的报警被称为一条瞌睡报警。 比如说我们设置的水位高为报警，如果我们没有确认及我们的操作员没有发现此条报警信息，并且此条报警信息的水位已经没有达到我们的报警上线， 这样我们将此信息称为一条瞌睡报警。这里我们可以设置为瞌睡报警禁止 与使能单位配置。 大家可以看到我们的单位配置中，我们系统默认的有九十七个，九十六个，其中九十六个已经可以满足我们平常使用的。 如果我们需要自己编辑单位，那么我们可以在 g 第九十七行，比如这里我们输入 w， 注意我们的单位，点击一下空白处，那么使 w 即生效。同时序号九十八生成， 我们可以增加下一个单位，比如这里我们添加 h， 那么我们又增加了一个新单位 h。 如果我们想把此刚刚增加的单位更改进行更改，我们双击，我们改为一二三 s， 一二三，点击好，这样我们的单位即可生效。 如果我们想将此刚刚增加的新的单位进行删除，那么同样我们进行双击，我们点击键盘上的 back space， 或者选中三个，将此进行依次删除，那么 好，我们点击空白处，这样我们就删除了刚刚新建的单位。 好，下面来看一下同步主态备份。 同步主态备份功能可以直接通过菜单命令将主工程师站主态服务器上的主态备份到各个工程师站同步选择菜单命令， 那么操作方法为选择菜单命令高级手动同步，我们来看一下 高级手动同步，这里我们点击， 这时我们会弹出对话框，通过下拉列表选择需要同步主态备份的工程式站，列表中列出所有已操作的操作节点，包括数据服务器。如果 这里比如我们选择操作节点零，我们点击保存，那么我们就可以将此工程师站的主态同步到该操作与零操作节点零杠幺三一中，我们点击保存，设置 备份到各个节点的主态，放置在 super can project 文件夹下。上节课我们讲到了该文件夹默认为地盘下， 如果是默认安装的，我们即可生成，在地盘下 即是文件夹目录。下。 好，本节课我们讲到这里。

啊，本节课我们来讲一下通讯网络。 通信网络我们可以分为四层网络，即信息管理网，即工工厂与现场数据服务器、工程师站、调度站等之间的网络，我们称之为信息管理网、 过程信息网、过程信息网为工程师站、调度站、数据站等与操作延站之间的网络，我们称之为过程信息网、 过程控制网、过程控制网及操作沿站与现场控制站之间的网络，我们称之为过程控制网。控制站于 现场直接的 i o 控制模块之间的网络，我们称之为 i o 总线。那么通讯网络分为该四层网络。好，我们来先看一下 i o 总线。 i o 总线控制器与 i o 模块之间的连接，我们称之为本地 i o 总线。 l bus， 即我们控制柜内我们可以看到 c、 p、 u 与 i o 模块之间连接的地形口点平线，那么这条线我们统称为 l bus 网络。 好，我们看一下简图，连接简图， cpu 的 a 口连接到 i o 模块基座的 a 口， cpu 闭口连接到底板机做的闭口，同时机架一底板的吸口连接到下一个机架的 a 口， 机架一闭口连接到下一个机架的闭口，依此类推。 那么有的同学会问， a 口连接到 g 加一的 b 口，可不可以同时我们 c、 p、 u 的 b 口连接到 g 加一的 a 口上，那么这是完全可以的。 为什么我们要 a 口连接到 a 口， b 口连接到 b 口，主要原因是利于维护方便以及设计方便。 好，以此类推。到最后我们可以看到最后一个机架的吸口与地口要匹配。终端店主， 我们的中针电阻符号为右面的这个简图，即三个电阻组成的一个地形口。 如果没有使终端建筑通讯网络线比较短的时候，我们可以通信。如果通讯线比较距离比较远的时候，那么通信将会断开。 同样 i o 连接模块与本地 i o 模块的通信连接，同样使用的是 airbox 总键。我们刚才看的是控制器与本地 i o 模块，这里是 i o 连接模块与本地 i o 模块。 这是 l bus 总线的总线标准，用于方式，双网，通讯速率，四兆通讯接口 db 幺五通讯距离小于等于十五米。 扩展 i o 总线，扩展 i o 总线 线及我们的控制器、 cpu 与扩展柜之间的 i o 连接模块的网络。此网络为仪态网络，此网络我们称之为 e bus 网络。 大家可以看此简图， c p u f c u 七幺幺与扩展模块 com 七幺幺之间的以太网络连接称之为 ebos， 该网络支持勇于网络， 所以我们可以看到绿色的和紫色的两条网络线，即 a 网 b 网。 好，我们看一下过程控制网、操作源站、工程师站、服务器与控制站之间的网 网络，我们称之为过程控制网。 这是过程控制网的物理连接，即尚未计算机操作延展计算机 a 网 b 网， a 网口与 a 交换机相连接， b 网口与 b 交换机的网口相连接。那么 a 交换机的网口与 cpu a 网口与 cpu 二的 a 网口相连接。 b 降温机的网口与 c p u 一的闭网口相连接， c p u 二的闭网口相连接。这是我们的物理连接 do。 对于 ip 地址，我们的尚未机操作站为幺七二点二十一点 x x， b 网为幺七二点二零点 x x， 我们一般取幺七二点二十一点零点 x， b 网为幺七二点二零点零点 x， 那么 x 代表的意思是不固定的意思，即我们的 x 地址可以为，比如幺三幺二九、幺三零幺三五等等。 直网野马为二五五点二五五点零点零。 好，我们来看看实际 例子，举个例子，比如我们的三维计算机 a 网卡，我们将此地址设置为幺七二点二零点零点幺三零， 那么此计算机的必还卡我们设置为幺七二点二一点零点幺三零。这里我们要注意的是， 前面幺七二点二零及幺七二点二一我们是不可以改变的，并且我们的最后地址零点幺三零于零点幺三零。 a 网与 b 网必须是相同的，因为它代表的是幺三零的账号，所以我们此幺零点幺三零、零点幺三零必须是一致的。 我们的 cpu 地址 cpu 一， a 网口为幺七二点二零点零点二， b 网口地址为幺七二点二一点零点二。大家可以注意到，我们的 cpu ea 网口与 b 网口同样 末位，两位地址零点二、零点二是相同的，是一致的。我们的 c、 p、 u 二为零点三、零点三，同样代表的是 c p、 u 的地址为地址二、地址三。这里我们要要注意的是两个地址必须是相同的。 好，我们看一下工业光纤环网，那么我们刚才讲到的工业仪态网， 在 e、 c、 s 七百中，我们通常用的是工业光纤环网， 我们可以看到 a 网 a 一网 a 二网 a 三网及 b 一网 b 二网 b 三网形成了一个工业环网，即 a 一、 a 二、 a 三形成了一个圆环， b 一、 b 二、 b 三同样形成了一个圆环。那么工业光纤环网的好处是， 假设我们的 a、 e 网出现了故障断裂，那么我们上面的上位机想通过网络访问我们左下角的上位机，那么我们可以通过 a 三、 a 二进行访问。如果我们 a 一与 b 一同时损坏，那么我们可以通过 a 三、 a 二或者 b 三、 b 二进行通信访问。那么如果说我们的通信网络出现了 a b 一、 b 三、 a 三同时损坏，那么我们的上位机，我们上面的上位机与左下角的上位机数据将会中断。 该通讯网络的好处是，只要能够保证该通讯网络光纤环网的一条通路通，那么我们的数据就不会断掉。 好，我们看一下过程信息网 过程机器网采用总线型结构或星形结构连接所有操作节点， 实现操作站节点之间包括实时数据、实时报警、历史趋势、历史报警、操作日志等的实时数据通信和历史数据查询，全系统主态管理，操作站节点之间的时间同步。此网络我们称之为 s o night 网络 啊。大家可以看到 我们的尚未操作计算机，该地址为幺七二点三零点零点幺三零。这里我们要注意的是， 跟刚才我们讲的 a、 b 叫唤机的通讯网络为二零二一，即 a 网为二零， b 网为二一，而到我们这里 的 c 网为三零。但是我们要注意的是，我们末位两位地址同样为零点三零，这个与 a 网、 b 网的地址是保持一致的， 那么我们的西网交换机多用于网络打印机等 啊。我们将 a 网、 b 网、 c 网放在一张图上，大家可以看到 主探服务器、操作记录服务器等服务器与操作沿站、工程师站之间的数据访问是通过幺七二点三零点 xx 网段进行访问， 此网段我们称之为 s o night。 操作原站、工程师站等 与控制站之间的数据访问为 a 网，为幺七二点二十一点 x x， b 网为幺七二点二零点 x x， 此 a b 网络我们称之为 s c。 net 好，我们看一下最上层信息管理网， 该网络采用以太网络，用于工业级的信息传送和管理，是实现全场综合管理的信息通道， 实现企业信息管理网过程控制网络事件的网监调节，以获取控制系统中过程参数和系统的运行信息，同时也向下传送上层管理计算机的调度指令和生产指导。信息管理 网采用大型网络数据库实现信息共享，并可将各个装置的控制系统联入企业信息管理网，实现工厂级的综合管理、调度、统计、决策等。 这里我们来举个例子，比如我们生产现场设在云南，而我们的企业集团设置在西藏，那么我们的企业西藏，我们的集团西藏。想要访问我们的生产现场、云南的控制设备， 那么我们的此程网络就称为信息管理网。 我们来回顾一下，我们的通信网络分为信息管理网、过程信息网、过程控制网、 io 总线四层网络。 好，我们进行一个小的总结，对于 h s 七百，我们可以大致分为操作欲、控制欲、操作节点。操作节点包括服务器与操作站， 那么服务器与操作站之间的网络连接使用的是工业仪态网，我们称之为 s o night。 操作原站与控制器之间的连接我们称之为 s c。 net。 同样使用的是工业仪态网。 到我们控制与控制节点的时候，我们控制器与本地连接 i o 模块使用的是 lbox 网络。 lbox 及我们说的地形口扁平线。如果该控制 柜内我们需要扩展模块，那么我们使用的是 io 连接模块。控制器与 io 连接模块的之间的通信使用的是工业以太网，该网络我们称之为一把式网络。 io 连接模块与扩展 io 连接模块与扩展 io 模块之间的网络我们称之为 lbos。 同样使用的是地形口连接扁平总线。 最后 i o 模块与现场信号进行数据交互。好，本节课讲到这里。

好，大家好，这节课咱们讲 e4s 一百的系统组态。首先咱们在桌面上双击他的系统组态图标 啊，在之前没有建组态之前，咱们先建啊，新建组态输上他的密码， sup con dcs 确定登录， 请首先为新的组态文件指定存放位置点确定， 咱们一般将它建立在地旁， 给他起一个文件名，咱们新建一个文件夹 dcs 文件名也给他起成这个点错微选中，他打开保存 啊，这就咱们进了他的一个主态环境。第一个，首先咱们先建他的控制帐跟上位机点，主机 下面有两个选项，第一个是主控制卡，第二是操作账，主控制卡就说的是控制账，操作账指的是上位， 你可以咱们以建一个工程师账和建一个操作员账。咱们先建咱们的主控制卡点增加， 咱们建两个控制账，第一个控制账给他注视账是控制账一， 他的默认 ip 地址是幺二八幺二八幺点二，他的扫描周期是五百毫秒，类型是控制账型号，咱们给他选一个最新版本 fw 二四三 x， 通讯是 udp 协议，咱们把这个勇于勾上，勇于勾上他默认的他的那个备用账就是幺二八幺 幺二八幺点幺。 然后咱们再增加一个，大家看着这个 ip 地址，他就是四点增加，大家看这个 ip 地址， 这个给他助之掌是控制障碍 型号页选 fw 二四三 x 也将溶于勾上控制，这样咱们就建好了。 接下来咱们见操作原账跟工程师账点增加，咱们将这个 i ip 地址幺二九的 ip 地址建成操作原账 opr 咱们就不电容余了，然后再增加一个工程师账，工程师账注视给他写成 eng， 他默认的 ip 地址是幺二八幺二八点幺点幺三零这个类型，咱们讲他选为工程师账， 咱们把这个 ip 地址跟大家说上一下，咱们先退出整理，退出 浙大中控。他的 ip 地址，这是一四 s 一百，他默认的 ip 地址是幺二八，前面两个都是幺二八，第二幺二八，第二， a 网是幺， a 网是幺，这是 a 网， b 网是二。 第二，最后这个是账号，咱们建了一个工程师账，比如说幺三零，这就是幺三零二点幺三零。 他默认 ip 地址是这每个厂家对 ip 地址都有自己特定的一套规则。首先把咱们把这个 ecs 一百， js 三百，他的 ip 地址咱们先掌握了，接下来咱们再接着给他这个黄金阻态 操作小组，咱们建上两个操作小组，操作小组就是固定的，让他这个操作小组显示一个固定的画面。咱们以火电厂为例，咱们给他新建三个操作小组点，增加 第一个小组是咱们给他命名成锅炉，让他显示锅炉的画面， 再继续增加第二个是七轮机， 第三个小组让他显示电器画面。 咱们建三个操作小组点退出， 建好控制账，操作操，呃，上位计以后，接下来咱们就要建这个他的数据采集卡。

本节课我们来讲一下 io 模块， 大家可以看到 io 模块单元由两个 io 模块和一个基座构成。从图中我们可以看到左面的图为两个端指及中间两个模块， 而相邻的为左面一个端子于两个模块，那么左面这幅图为独立工作的两个模块，不支持勇于功能。 我们右面的这幅图为两个模块于一个端子，那么是组合为勇于工作的功能， 即模块分为 a、 b 模块，如果 a 模块发生故障时， b 模块主动进入主运行状态，当 a 模块从故障恢复到正常工作时， a 模块为备用模块。 绿色的段子牌，两个段子牌及两个皇冠， 我们通常都有指灯，有这块指灯以模块形 状态，时间与我们上节课所讲到的什么状态。 膜框的背面有很多纱针，有二十天连接。 pm 代表的是插针及二十针连接器，九十六针连接器里面有红色的防误插， 防误差编码零件为可旋转的。这样我们就不会将脱电油机电上滑 各种方法更新无数即可使用，导致不操作不插。 为了他而更加努力呀！ 八八路电压电路信号的测量， 要迈出自己大胆的步伐， 该信号回电压或者是电子信号 来七三二一， 那么他的信号为诺贝尔及 嘴巴别再嘟嘟了 ai 七、三十一杠 s 为热电表输入模块， 该信号为热电路信号，该信号可以提供二线、 三线及四线制接口，同样支持勇于。这里所谓的二线、三线、四线制，即我们的电缆线心术。 我们接到热电组上的线栏为二线制，或者是三线，或者是四线及四根电缆线。 ao 七幺幺杠 s 为模拟信号输出模块， 该模块可以同时输出八路电流信号的输出功能，同样支持勇于。 d。 i 七幺幺杠 s 为数字信号输入模块，该模块为十六路无缘触点或者是有缘的触点二十四伏触点输入，同样 是勇于。大家可以看到前三个为模拟量输入， 支持八路，第四个为模拟量输出，支持八路。但是到我们数字量的时候，数字量输入的时候为十六路。 而接下来我们看到的 do 七幺幺杠 s 数字量信号输出模块同样为十六路， 我们的 do 七幺幺杠 s 为十六路晶体管输出及蛋白充 单脉单触发脉宽输出，即该触点可以输出二十四伏供电电压，同样该模块支持勇于。 在 dcs 中，我们将模块命名 ai dv 模拟量输入， a 代表的是模拟量， i 代表的是输入，同样 aoa 代表的是模拟量， o 代表的是输出，那么数字量 d 为数字量， i 为输入，所以 di 为数字量输入， dod 为数字量， o 为输出，那么 do 为数字量输出。 ai 七幺幺杠 h 此模块为模拟信号输入。帕特模块， 该模块为八路 hot 电流信号的测量并提供供电线功能，同样支持泳衣功能。这里我们讲一下 hot， hot 是一种通信协议， 此模块为八路 hot 电流信号，即该模块为四到二十毫安信号时，我们在此四到二十毫安信号的基础上再拨一个 hot 通信协议。 那么如果我们有该手抄器的时候，我们可以对现场支持 pad 通讯协议的仪表进行现场校准， a o 七幺幺杠来去为模拟信号输出， hot 模块同样支持八路 hot 电流信号的输出功能，同样支持勇于 p i 七幺幺杠 s， 其中等 p 代表的是 pose 脉冲的意思，该模块为脉冲信号输入模块， 大家要注意的是，该模块只支持六路输入信号，并且最大只能测量一万赫兹的脉冲信号输入。同样该模块不支持勇于功能 a m 七幺幺杠 s 为位置调整模块儿，该模块儿只有四路输入，同样不支持勇于。该模块儿主要用于位置调整， 比如同步电机附近电机都可以用 am 七幺幺杠 s 进行控制。 好，我们来看一下七座，从图中我们可以看到该七座有二十间连接器， 我们刚才看到 我们刚才看到的红 该，记住左下角有电源输入端值，同样该端值是由四个端值组成的，局分 a b 电源输入为永余的功能， 在该机做的底端有黄色的卡扣， 叫做模块烂死机模块弹簧锁。如果我们将此基座上的模块直接扒的时候是拔不掉的，我们必须搬动尺 卡扣才可以将基座上的模块从机动管划过。 好，我们来看一下鸡座的性能特点， 我们来解释一下热车网， 我们该基座上有一个模特在 cpu 正常运行及正常生产的时候出现了故障，如果 该基座上将齿模块拔掉，那么齿功能我们称之为热插拔。如果该模块不支持热插拔功能， 当我们从机构上把模块拔掉的时候，那么 cpu 就会停止，这时所有的 勇于确定不再接的耳机。 a 为缅甸电梯 啊，该基座一共分为三类， 第一个直连基座就是我们刚才刚刚看到的，这个就是直连基座。 资源基座同样分为勇于基座与副勇于基座。 m b t 三幺杠 s 为副勇于基座。 我们可以看到左面这幅图即为七三幺杠 s 为不勇于基座，即该基座上插入的两个模块互不影响，其功能可以不相同也可以相同。 m b 七三二杠 s 为勇于 i o 模块。记住，我们可以看到右面这幅图为两个模块 对应左面一个端字台，该模块分为 ab 模块，如果 a 模块出现了故障，那么 b 模块主动成为主运行模块，如果 a 模块由故障恢复为正常状态时，那么 a 模块成为备用模块 及微用于的模块功能。 第二位为转接，即若 所谓转接记录及我们模块的基座底端没有可连接的端字台， 而是由一条扁平的两端地形口的排线直接由该机侧连接到扩展端。 左下角为拓展单字板，是由地球 mb 七四幺杠 s 为 io 模块端子转接基座不支持用于功能。右面这个头为 mb 七四二杠 s 勇于 io 模块专辑转接基座，该基座支持勇于功能。 第三种为转接端直板，我们也可以称之为安全三， 当现场信号不允许直接进入系统会时，应使用转接制作连接安全三端直板。安全三端直板也就是我们平常说的， 那么我们 信号输入端为现场过来的四到二十毫安热电友或热电瓶信号，而我们的输出信号为四到二十毫安信号，该四到二十毫安信号直接输入到该基座之上。 七三五杠 a 为八路，四到二十行 系统测继电器输出功能。 po， 七四五杠 i 为八路，系统测 di 输入， 本安特电瓶输出功能。好，这里我们来对比一下七四幺杠 a 与七四五杠 a， 七四幺杠 a 为十六路，七四五为八路， 并且七四 i 我们的系统侧输出为继电器输出，继电器输出即为我们的干接点，所谓干接点，我们可以把它比喻成开关，比如我们家里用的灯，我们的灯开关按下时灯亮， 我们搬到，将此开关搬到关闭状态时，灯灭即为数字量一零的关系，那么我们的系统是继电器输出，也就是十种功能。 七十五为本安测电瓶输出，即当我们程序控制该通道为一的时候， 该通道输出为二十四伏直流。如果我们程序中输出为零的时候，那么我们的本单侧电瓶输出为零。 p u 七三七幺三杠 r 幺二为继电器输入，电子版 为十六路二十四伏 d c 继电器电子版。同样，七幺三杠 r 三二为十六路二百二十伏 d c 继电器电子版。 r 幺二与 r 三按最大的不同是继电器储点的容量， 二十四伏直流继电器端子版最大的储点容量为十八伏二百二十伏 dc 继电器端子最大的端子容量为二百二十伏， 如果我们超过了七最大的端值容量，那么该继电器有可能会烧毁。这个大家要注意一下， g u 七二幺杠二零零，即 g u 七二幺杠二零幺 二零零为十六路无源继电器输出，二零幺为十六路有源继电器输出。那么这里我们又可以看到无源继电器及没有电源， 就是也就是说我们的继电器输出为干结点就是一个开关， 而我们的有源继电器输出我们不仅有开关，而且我们还会在该继电器的输出端子上会产生一个输出电压，所以我们称之为有源继电器。 好，这节课我们先讲到这里。

好，今天咱们给大家讲解一下那个 st 语言，它那个 case 语句它的一个使用的一个用法，咱们先把它它的一个整体的一个架构，咱们给它讲解一下， 咱们前面 sd 语言咱们重点给大家讲解了易辅语句啊，今天咱们给大家讲解一下 case 语句它这个使用用法。首先这是一个 case， 是一个关键字， case off 是一个关键字，还有这个 s and case， 这就是它整体的一个架构，中间是咱们定义的这个 tw， 咱们定义的它的一个数据类型，是一个整形的一个变量， 它属于这个 inter 型，根据这个 inter 的一个数字大小选择它的一个语句。如果这个 tw 为一的时候，咱们这儿执行一个复制语句，把一复制给一个二， 然后如果它为二的情况下，然后咱们复制给一个二，呃，把这个 i 复制一个二的一个数据，然后除了以上两种情况，咱们让这个三复制给 i， 然后结束这个 any case， 这是它整体的一个架构。所以说大家学这个 s t 语言的时候，语句的时候，先把这个语句的一个整体的架构掌握了，它包括 case， off， else， at case， 这就是四个关键字。 然后接接下来咱们根据利用浙大中控 ecs 七百，咱们给他组态上一个那个逻辑，咱们在用户功能块当中，咱们给他新建一个用户功能块，比如说咱们在这给他新建一个 c a s e 零幺， 这是咱们的一个定义，它的一个功能块，然后确定， 然后咱们再双击进入他那个逻辑组态的一个界面，咱们首先给他添加一个注视，注视的话是那个括号，加两星号，一定要切换到这个英文状态。 然后今天咱们给大家讲解的是 case 语句， 它这个 st 用户功能块的一个创建。 然后接下来咱们首先第第一步定义他的输输出仓数，咱们在这比如说定义他这个输入仓数， 输入仓数的话，他这个数据类型咱们给他一定要这个数据类型，他必须是 inter 型整形，然后确定咱们在这再定义一个输出仓数，输出仓数的话，咱们给他定义成 real 型 啊，也就是浮点数 float。 然后接下来咱们利用这个 case 语句给它进行个那个逻辑组态，咱们比如说 case， 咱们这个选择变量，咱们选择的是 r n 一，然后它整体的价格 就是 case off。 然后如果它为一的情况下，比如说如果那个 rne 为一的情况下， 咱们让它执行一个复制语句，把这个 alt 一，咱们比如说给它复制一个十的一个数据， alt 一复制冒号，等于号十的话是十点零，这个数据类型一定要相匹配。 如果它为二的情况下，咱们把 alt 一 复制复制一个，比如说三十点零， 然后除了以上两种情况， airs， 咱们让它那个，比如说这个 alt 音用来控制这个变频器的一个频率频率指令，除了以上两种情况，咱们让这个变频器相当于公屏运行，给它复制一个五十点零的一个数据， 我们前面这个 alt 有问题啊， 然后结束这个 anne case， 然后咱们编译看看咱们这个逻辑有没有语法错误。 现在出错的情况下，咱们就可以那个双击这个出错的这一行，然后咱们那个双击他就会锁定到这一行，然后他会那个有一个错误的一个提示， 错误 case 一第三行，然后它这个是冒号，这个是一个非法的，然后这个一定要是英文状态啊，比如说它唯一的情况下， 然后咱们再编译，你看这个分号的这个大小也不一样 啊，现在也没有问题了，这就是它整体的一个 case 语句它的一个架构。所以说大家学 s d 语言的时候，一定要先把 把它整体的一个语句的一个架构整体掌握了，把它这个数据类型一定要搞明白，然后利用咱们这个组态实际的一个组态，然后验证他这个语法错误 啊，然后这样咱们那个经过练习就可以把这个 s d 语言进行一个掌握。 s d 语言创建好以后，在咱们实际程序当中，咱们就可以调用它完成咱们实际的一个，比如说设备的一个控制，实际的一个变频器的一个控制。

啊，大家好，本节课咱们讲一下 jx 三百、 ecs 一百流程图，调用这个糖出流程图，它的一个画面的一个阻态及它最终的一个效果展示。 咱们还是点这个系统主态，点载入主态，输上他的密码。 首先咱们看看咱们上节课绘制的一个糖出流程图，咱们绘制的一个 页码为零二，标题为风机轴承温度的一个糖醋流程图， 这是他的一个画面画面，咱们制作的一个糖醋流程图画面，接下来咱们就要在流程图调用这个画面进行一个温度，风机电机温度的一个显示， 咱们点咱们这个流程图 f 点编辑， 咱们增加一个按钮，增加一个按钮就是让他显示这个风机温度，点这个按钮选择按钮类型，咱们是特殊翻译按钮，点下一步 标签给他写上风机轴承温度 句型，画面类型，画面类型，咱们是点这个下三角，选择调用他的一个糖出式流程图 页码，页码，咱们刚才是看的页码是二，咱们把这个页码选择一下，改成二 点，确定 这个就是咱们糖醋流程图的一个 按钮，咱们放到这这这个位置上进行显示，然后接下来咱们点保存， 保存，咱们退出以后，咱们点一下外部的一个保存按钮，然后再点边页，全体边页 开始变异， 变异完成以后咱们发布一下数据，发布数据，然后进入他的一个变异正确， 接下来咱们把数据进行发布，点发布组态， 咱们选择这个工程师长，让他发布，把这个画面发布到这个 我们的这个幺三零控制账上进行显示，上位基金显示点通知更新， 他发布完成以后，他就会自动进入这个监控的一个画面 监控，咱们登录一下，登录一下操作选组小组，咱们登录这个过路操作小组，密码是 sup c o n d c s， 点登录 登录，登录上以后 上面这个按钮就可以进行操作了，这个是调出他的一个流程图的一个啊，图标按钮，咱们点这个流程图，咱们就点调出咱们这个图来了，是不是 这个图以后咱们点咱们这个风机轴承温度啊，就调出了咱们新建的那个糖出窗口图， 这就是他最终一个画面的一个呃显示， 然后关闭。另外大家有如果要退出的话，也需要再登录密码，点这个退出系统， 你照样还得输上输上密码 啊，这就退出来了。 下节课咱们讲他的一个趋势图的一个设置，如何调用这个趋势图及趋势图里他的一些仓数设置。

各位同学大家好，这里是白夜火苗，这节课我们制作报表的动态部分，报表记录要求在前书课程中已经详细拆解过，它属于纯事件报表，需要定义两个事件，一个整点事件用于记录数据， 一个八点或者十八点的事件用于输出报表。这里有疑问的同学请返回上节课复习。报表动态部分是在完成静态制作的基础上进行的，在上上次课中，我们已经完成了基本框架，但字体字号还没有调整， 差点就忘记这个教学点，是我的失误。现在让我们进入报表软件，将字体改为送体，并且将字号设置为四号吧。 进入组态软件，在工具栏找到报表图标，点它弹出操作站设置里的报表窗口，点击编辑 脑任务栏，出现报表制作软件，点击图标进入软件。我们的目标是修改字体字号，所以要先对整张报表里的所有文字进行全选。可以任意选中一个单元格，然后按下键盘上的 ctrl 加 a， 这样就实现对所有单元格全选了。 有没有其他的方法呢？当然有啦，也可以用鼠标左键按住一个处于角落的单元格，往对角线方向拖动全选，保持选中状态。在工具栏找到设置选中单元格的字体图标，点击它即可设置字体字号， 也可以在菜单栏找到格式，点击后选择字体格式，再选择字体。同样可以弹出修改字体字号页面，再用工具栏图标演示一遍。在窗口中 选择送体和四号即可，不要选成前方有 at 字符的字体了，不过你可以尝试选择一下，对比没有 at 字符的字体，观察有何不同。欢迎你把得出的结果发在弹幕上。修改好字体字号后，我们发现单元格偏小了，应该对所有单元格进行增高。 再一次全选单元格，找到菜单栏上的格式，点击后选择设置，选中行列，稍微加高一点， 这样我们就对所有单元格进行了增高扩宽。单元格也是相同的做法，一些与众不同的行列就手动调节吧。 到这里才全面完成了这个爆表的静态部分制作，养成良好习惯，先保存一下，大家操作时养成随手点击保存的习惯比较好。接下来正式进入动态 部分制作，点击菜单栏上的数据，选择事件定义，在弹出的事件组态窗口中定义两个事件。学习过上节课知识点的同学相信已经会写了 get current minute 为零，并且 get current second 也为零。 所用函数是刚才那两句英文的缩写，但写函数时别忘记有小括号。写完后按下键盘上的 ant， 出现表达是正确，说明你写对了。接下来定义八点和十八点这两个时间点， get current time 为八点整，或者 get current time 为十八点整。获得当前时间是八点整，或者获得当前时间是十八点整。 只要满足两者其中一个时间点时，该事件为真。另外，写完表达式一定要按 ant 键，否则表达式就白 写了。其实表达式也可以用小写，甚至可以混搭，属于可以，但没有必要，建议大家固定好大写或者小写，不然出错以后不便于查找和修改。 事件定义做好之后点击退出，点击菜单栏上的数据，选择时间引用。在弹出窗口中对时间量阻态回看一下，项目要求 时间格式为十分秒，在胎门一后方空格处双击时间量组态，可以定义六十四个时间量，顺便提一下，事件定义也是最多六十四个项目中关于时间的实现都伴随事件， 如果是非纯事件报表，此时就会选 no event， 但此时定义的时间量 timer 一是用于整点记录数据的，所以选择相应的 event 一作为引用。事件选好后按下 ant 确认。此时时间格式会自动出现十分秒的设置，因为它是默认设置，双击它会出现下拉三角，如果要设置成其他格式，就可以在选择后按下 ant 确认，继续添加胎门。二、 双击后在下拉菜单中选择 event are 按下 enter 确认。给大家演示一下不按 enter 会怎样， 注意看这个事件叫小帅皮一下很开心哈哈哈。不按 enter 会无法选中，所以每次选中后都要按 enter 确认时间饮用，做好后退出弹窗， 点击菜单栏上数据，选择位号引用。共有四个，要记录数据的位号就是表格上的 ti 幺零六 到 ti 幺零幺，在弹窗中第一个单元格上双击点击后面突然出现的小省略号，选择 io 数据， 找到 ti 幺零六。选中后一定要按 enter 确认。默认设置的引用事件是 no event， 因为尾号记录是每个整点时进行，所以将 no event 改成 event 一、 双击选好后按 enter 确认，要求记录到一位小数，所以默认的小数位数需要修改，修改数之后按 enter 确认， 重复这些步骤，完成剩余尾号引用。为了节约大家的时间，我这里加个倍速， 这样 v 号引用就完成了。 下面我们要把表格填满。首先是时间的这行单元格拖动全选，接下来填充对应单元格的整点时间，比如说第一格要填入八点整，第二格填入九点整，第三格十点整，以此类推。 让同学们想想，是直接填时间点吗？假如直接填写八点整，进入表格时间点就被限制住了，另一时间段的报表会无法自动填入十八点整，十九点整，所以需要填充动态的时间量。 在菜单栏上点击编辑，选择填充，弹出填充序列窗口，因为要填充的是整点，这里 选择时间对象，默认的就是之前定义好的 timer 一，这样每个整点都会自动填入当前时间值，所以无需修改，点击确定就行了。 填好以后，大家可能会觉得格子宽度不够，但如果还像之前的方式全选扩宽的话，会提示不允许此项操作。要怎样才能一次性扩宽所有需要的单元格呢？其实只要单独选择一行就可以了，修改好合适的宽度值。 接下来是位号的填充，拖选 t i 幺零六这一行。除了利用菜单栏上的插入快捷键 alt 加 s， 也可以召唤出填充序列弹窗，点击起步值后面的小问号，选择 i o 数据， 选中 t i 幺零六，点击确定尾号 t i 幺零六在整点时的数据就可以动态生成了，其他尾号采用相同步骤填充。我又加了个速， 最后再设置一下报表输出，点击菜单栏上的数据，选择报表输出，在记录设置里勾选纯事件记录， 这样在记录数据时就能够调用已经组态好的事件。如果是非纯事件爆表就不能勾选，只能利用周期进行记录。 比如每小时记录一次数据的话，就在周期值上填一时间单位，选择小时即可。根据要求把数据记录方式选为重置记录输出报表条件中的输出事件 选择 eventr， 也就是八点和十八点的事件。到这里报表组态就完成了，记得保存。 下节课我们要组态自定义，见同学们可以先预习一下内容，尝试独立完成。看到这里的同学别忘了点赞投币关注，这次一定一键三连，那我们下次课再见！拜拜！

上一次我讲了机柜，机柜是 dcs 的核心，他那个就像他这个 io 卡件，他就是连那个现场的仪表。 io 卡片 i 就是印是输入卡件， o 是 out 输出卡件， 这个输入卡件就像那个呃温度呀、压力呀、呃流，呃那个流量啊、液位呀 这些指示过来的，传过来的信，就是现场传过来的信号，都叫输入的，输入的信号包括那个数字信号，还有模拟信号， 就是那就像连续不断的那种信号，就是模拟信号。就像呃开关呀这种显示状态的，就属于数字信号，就是输入的就是音， 就输入的 out 是输出的，输出的其实就是控制的信号，就是控制的控制仪表，比如说那个像那个有的控制是模拟信号，比如说控制调节阀，就控制那阀门的开度呀什么的，他是也是一个呃 模拟的是个模模拟量，有些是数字的，比如说开关，就是有具体的状态的，比如控制的开，控制的关，这就是呃 就是输出，这属于数字信号输出。模拟信号输出就是 io 卡卷，就是管着这种呃现场的仪表，这就是呃现现场仪表。还有就是 这个机柜嘛，一方面连着现场仪表，另一方面连着我们电脑，就是包括就像那个主控式里边操作 电脑这操作，嗯，操作，比方这这有个操作站吧， 假设有两个操作站吧，打个比方，其实有几个都是不一定哈，也可能就一个，也可能两个，也可能有很多个，这操作站， 假设还有还有服务器， 其实有的他这个既可以作为操作站，有的就一个电脑，既作为操作站又 做服务机器，又作为那个工程师主态的一个电脑他都可以，他主要就是设置权限的。嗯， 这就假设这个服务器，咱打个比方，就这三样吧。还有就像有的说那个有那个工程师站或者应用站什么的，就是呃，工程师操作的 电脑，但这些都是设定的，比如说这个电脑就既可以作为，嗯，哪一个电脑都可以作为，呃，你设定他有那个权限，他就能做那个，做那个工作，咱就假设就这三台电脑吧， 服务器，这个服务器就打包，比方他是既可以传纯属数据，也可以操作，就是他也相当于工程师站、应用站之类的，这每 这就相当于三台电脑，呃，其实现场有多少台都不一定，他都通过交换机，呃，交换机连连，呃，连接在一块的通讯的，他每台电脑他都是起码有两个网卡，网卡一，网卡二， 你看这现现场这个机柜是不是这个操作站，这这些电脑，这是不管是操作站也好，服务器也好，他其实就是电脑他都带两个网卡，这两个网卡这机柜有两个交换机 这两这就是就是连着两个网卡，这没这个网卡连这个交换机，这个 这个网卡就连另一个交换机，就他就是互相溶于了，就一个坏了继续可以工作。 嗯，这交换机，交换机通扣通讯呢？只要对交换机有点了解，都知道交换机有很多口，比如说几口八口啊，十二十六口啊，多少口啊？咱咱就假设他的口是够用的，不管他多少口哈。 这个这个网卡连，这个交换机 连，这个交换连，这个交换机连哪个口啊？就是随便连一个口吧，假设连这个口吧，连这个，连这个就连这个口， 这个网卡的啊， 连这个交换机 这个口吧。 嗯，这样的话这操作，这操作站都连到这交换机上了，连到交换机上呢？嗯，他其实就是给机柜里边通讯，是通过跟这个，呃给他主控卡。主控卡， 主控卡不是控制着所有的卡件吗？卡件就现场仪表联系，所以说这个交换机跟主控卡联系，主控卡上有两个网卡，也是 有两个网卡， 这两个网卡吧，他一个网卡 一个网卡连着 连到这个交换机，哎，就比画的比较乱， 连这个交换机连到一个口上，这个网卡都连另一个交换机，我画就这随便画了，画的比较乱，就这个他就是 连这个交换机一个口。这像现在的话，就这个电脑就通， 通过交换机给这个主控卡就通讯了，因为他既可以通过这个交换机给这个主控卡通讯，通过这个可通讯，也可以通过另一条这个交换机通过这个线路和主控卡这个网口通讯。 其实其他电脑都是同样的道理，这个操作站也是连到这个交换机一个口，呃，另一个口连到这个交换机我，我画的比较乱， 哎，这个，那这个就是连这个交换机一个孔， 这样的话，那因为这个这个交换机还给主控卡一个网卡连，连着这个交换机也给主控卡，所以说他这个操作案也是给主控给这个主控卡通讯了这个操作，这个操作也通讯了这个服务器。同样道理，他也是给那个，呃 给交换机连，通过交换机连在一块，包括这，呃，包括这操作站和服务器之间，包括和主控卡之间都是通过这个交换机在一块通讯联系的。 嗯，我画的少一个口了，再画一个口就是了。其实口是肯定是足够的，我现在画四个口的，但 这个交换机不一定就适合考， 这就通讯了。嗯。这个服务器跟这个我在这再画一个口吧， 从这边画一样，反正是一根线用用。用什么线来？他跟距离有关系，距离比较近的就是用网线，距离比较远的话就是用通过那个光缆，通过光缆，通过光线收发器，呃，了解现场的就就很清楚， 这样就通讯了。这就是那个 ds 的网络结构，他就是这个操作站，操作站也好，服气也好，就是台电脑他都是权限不同。这个，呃，我刚才说过了，操作站其实你 定义权限的话，他既可以作为操作站，每个电脑都既可以作为操作站，也可以作为呃服服务器，也可以作为就那个呃工程师的主态的，呃工程师站啊， 这就是 ds 的个网络结构，这个他他需要，其实非常简单的，就是他就需要你 呃了解网络，就他都有一个通过 ip 例子，就是就像这个主控卡啊，他有一个 ip 例子，嗯，这个操作站他有个 ip 例子，嗯。他们都连着交换机上，他们就互相通讯了，他们之间都互都可以互相通讯。 胡杨通讯，那现场仪表的信号都是通过这 io 卡件，这 io 卡件是通过这个主控卡，就是控 控制器控制的这个，嗯。这个，这个操作站呀、服务器呀，都是通过给呃主控卡通讯，包括控制主控卡。 嗯，包括主太。呃主太就是主太，就是把这些把那个，呃通过那个这电脑，哈。 那通过软件，呃联系那个联系主主控卡，联系主控卡，把 这个 io 卡件里边 io 卡件有很多通道，比如说有有，呃，有三十二通道，十六通道，多少个了？哈？他每一通道都可以连一个现场，是现场的仪表，他就可以通过把每一个通道里边 的仪表主刀电脑上，主刀电脑上他通过程序来控制。 呃，今天的课就就讲到这里，就这就是网络结构，也非常简单。

d c s 组态学习，这里呢，我们用另一种方法创建动态数据变量，这里我们以热水罐自动加热为例， 组态界面工具栏 i o i o 卡键 i o 点尾号 t 八五零二，注视为 v 八五零一。水罐温度显示 点信息参数设置设置亮成单位 取点关键一步点开 报警设置，这里呢，我们把超线报警设置前面打对勾，把高线和低线前面打对勾，这是我们要取的两个点，在这呢，我们再新建另一个气动切断法， 并定义两个开入量，微号为 h s v z c 八五零二 h s v z o 八五零二， 开出靓妹号为 h s d 八五零二。 这呢我们在定义一个一字节连锁开关 l s 八五零二 注视名为蒸汽切断阀连锁开关。 接下来我们进入算法图形编程界面，做一个自动加热水罐的程序，同理，和我 我们以前做过的补水切断法程序一样，布置黏贴。这里重点来了，我们在小鱼输入引脚填写， 在大于输入引脚填写， 接下来我们在安过银角处改为 l s 八五零二， 把 r s。 触发器输出引脚改为 h s d 八五零二。这里呢，程序就做好了，接下来我们用另外一种方法制作连锁按钮的启停。 在这呢，我们先添加一个温度点位对象工具条动态数据魔路两 t 八五零二。 下面呢，我们添加连锁按钮对象工具条开端量开出量 h s e 八五零二， 并设置颜色，开为绿，光为红。 这一步呢，我们把 hsv 八五零二阀门的点位修改，选中图标右键尾号信息填写，替换尾号， 填写阀门点位文字。 接下来我们看一下画面里的效果，注意这里操作变量的修改输入值，在点位信息报警纸里修改 连锁按钮 l s 八五零二显示与操作。
