4-20ma信号计算公式

当前大部分模拟量，如压力、流量、液位等变送器通过四到二十毫安信号传输到 plc， plc 也通过四到二十毫安信号控制现场的模拟量执行机构。那么，为什么过程控制系统的 标准模拟量信号不是零到十毫安、零到二十毫安、零到一百毫安、十到五十毫安，而是四到二十毫安？ 为什么是四到二十毫安？本视频将从过程控制系统信号环路的发展历史、四到二十毫安信号的工作原理，由缺点聊透。四到二十毫安信号本视频大概十二分钟， 全篇干货，请耐心看完。在遥远的一六三七年，明朝科学家宋应兴发表了世界上第一部关于农业和手工业生产的综合性科学技术著作天公开悟。 这本书记录很多过程控制系统，有水车、花式织布机等等过程控制系统。当然，古代国外也有一些过程控制方面的技术发明，如自动计时工具、 水中，这里就不一一坠树。现代的过程控制系统与古代这些过程控制及自动化技术不同。虽说学术界关于现代过程控制系统的起源时间众说纷云，但基本一致认为，在十九世纪末、二十世纪初开始，从上世纪初 机械结构的指示记录仪表，到三十年代气动单元组合仪表、电动单元组合仪表，四十年 代引入电子管，同时发展基地是调节仪表，五六十年代发展晶体管电子控制系统、数字控制系统，七八十年代开始发展 dcs 系统。在这里，我也想剖这些老仪器仪表的照片， 可惜我花了很长时间去搜索都找不到，如果大家有相关的照片，也可以私信发给我。最开始，工程师们使用干燥的压缩气体作为传感器的信号传输测量媒介，经过工程师们的实践， 最终在上世纪三十年代将三到十五载定为压缩气体驱动压力标准。信号之所以用三塞表示百分之零， 主要因为当时检测三塞以下压力信号设备的造价非常昂贵，低于三塞的信号将无法识别，就采用成本边界的最小值三塞作为百分之零。工程师们按 一比五的比率思路将十五塞定为百分之一百。发展到现在，三到十五塞标准并没有消失，而是换一种说法，集二十到一百 kp， 现在一些气动执行器的标准压力范围也是二十到一百 kp。 使用压缩气体作为信号驱动的气动变送器，体积庞大， 故障排查和维护难，时间成本和物质成本都比较大。四五十年代时，工程师们发明出十到五十毫安的电流环路，之所以采用十毫安作为当时的带电零点，原因是当时磁性放大器仪器的最低工作电流是十毫安， 而五十毫安则是为了更好的延续之前的气动变送器三到十五塞，因此继续按一比五的比率思路确定了十到五十毫安。随着物美价廉的晶体管的广泛使用，仪器仪表的最小工作电流逐 逐渐降低，加上当时已经有结论证明人体心脏能承受的最大电流为三十毫安，因此工程师们继续探索小电流环路。在一九五零年代，工程师们逐渐探索处零到十毫安、三到十五毫安、四到二十毫安的等电流环路， 在实际应用中，由于四到二十毫安的优点突出，被更多用户、设备厂商接受，并于一九六六年首次被确定为信号标准。在一九七零年代，随着 plc 技术的发展，四到二十毫安电流环路标准也被引入 plc 的回路设计中， 延续至今。我国自动化仪表起步相对较晚，于一九四零年代引入气动单元组合仪表。五十年代末，我国发展采用电子管的第一代电动单元组合仪表。六十年代前期，我国发展采用晶体管的电 第二代电动单元组合仪表。第一、二代主要还是采用零到十毫安联播信号。这期间行业提出统而不死、活而不乱的方针。我国各甲仪标厂采用的信号标准各有千旧， 百花齐放。七十年代中，我国发展第三代电动单元组合仪表采用此时已被国际电工委员会规定为标准模拟信号的直流四到二十毫安信号，从此，四到二十毫安开始在我国自主应用，而零到十毫安逐步退出历史舞台。目前，我国在过程控制系统模拟信号方面的国标是 g b 七三三六九点一二零零八，过程控制系统用模拟信号第一部分只留电流信号，该标准作为过程控制系统用的模拟信号标准的目标准，未别 c 信号标准，便送其信号标准提供根源依据。 g b 七三三六九点 一杠二零零八是我国根据国情对标国际标准 ac 六零三九一杠一一九八二转化而来的。至此，历史讲的差不多了，为什么要讲这些历史？因为忘记历史就意味着背叛。 下面我以两线至液位机变送器电流环路为例，讲讲四到二十毫安电流环路的工作原理。四到二十毫安电流环路主要由电源、传感器、电路接收端组成， 一般电源提供二十四伏直流电源通过电路传输到传感器，传感器消耗七到十五伏环路 电压为自己供电。传感器电阻根据现场一微的变化而变化，使环路中的电流保持在四到二十毫安之间，接收端根据电流的大小做进一步的转换。这是 bse dcs 五二次表内部的魔术转换电路，用于将电流信号转换成二禁止信号， 然后与尚未及通讯。这里魔术转换电路的重要特征是电阻固定，一般为二百五十欧姆。根据欧姆定律，电压 u 等于电阻号乘以电流案，当 a 等于四毫安时， u 等于一伏，当 a 等于二十毫安时， u 等于五伏。 一到五伏是 ttr 电压，用于 psc 内部转码。整个电流环路的信号转化过程是仪表传输信号采用四到二十毫安，接收信号采用一到五伏，也被称为电流传输。电压接收的信号系， 最终实现了电流信号到电压再到二进制码。这个转换过程。现场仪表测量值的百分比对应的电流值如图所示，百分之零对应四毫安，百分之二十五对应八毫安，百分之五十对应十二毫安，百分之七十五对应十六毫安，百分之一百对应二十毫安。现在 我们聊了测量值百分比对应四到二十毫安的计算公式。假设现场变送器的量成十 a 倒杯，当变送器显示为 c 时，计算环路电流值。假设 c 的对应电流为 x， c 的差除以比余的差等于 x 与四的差除以二十比四的差。 进而求出 x 等于十六乘以 c 与 a 的差除以 d 与 a 的差，再加上四，即十六除以两乘，再乘以显示值与两乘底线之差再加上四。由此可以总结出 模拟量环路电流与接受电压的对应关系。下面我们聊了环路中的死零点问题，英文是 that zero problem， 也翻译做故障零点问题。我们举个小例子说明， 假如某页未机变送器电流环路采用零到十毫安，信号流量量成是零到一百厘米，零点零零厘米对应的电流是零毫安。当环路被老鼠咬断或别的原因线缆中断，信号环路中的电流值为零毫安， 加上当时的 brc 没有故障诊断功能，当显示零毫安时，就无法识别出到底是信号故障还是零点零零厘米了。因此采用四到二十毫安能避免工作零点与故障零点， 所以四毫安也被称为活零点 living zero。 那么小于四毫安和大于二十毫安的范围 还有利用空间吗？ ac 六零三九一杆一一九八二和 gbt 三三六九点一杆二零零八。对于超出正常范围的电流的使用均没有太多明确的规定，只明确了零毫安的值被保留为专用于只是信号电路故障或电源故障。 我查阅了 ip i 五五幺杠二零一六 prasas matter 们云南木耳安妮四三二零二一杠零七杠二六分别是美国石油协会和德国国际过程工业自动化用户协会制定的标准。发现，在那木耳 m 四十三标准中，对小于四毫安和大于二十毫安范围的电流信号定义， 一、当过程变量超出变速器校准范围且变速器进入饱和状态时。二、当电源出现故障并且不是过程变量范围导致变速器饱和时，在这里需要在三点六 毫安至三点八毫安之间和二十点五毫安至二十二毫安之间确定一个值，如一家出厂默认电源故障报警值是二十二毫安。三、 当电送气电路短路时，过电流电流肯定超过二十二毫安，此时便送气的硬件可能发生故障。四、当电送气导线开路时， 电流肯定小于三点六毫安，此时便送气的硬件也可能发生故障。根据安妮四十三核 api 五五幺所述，开路和短路预值并不是绝对固定的， 可以由变送气生产商自定义，只要是小于三点六毫安或大于二十二毫安即可。充分利用零到四毫安和大于二十毫安范围的电流，定能有效增加变送气的功能。四到二十毫安电流环路的优点有很多，一是电流小，应用安全。二十毫安电流小于轻轻 的爆炸下线电流二百毫安，也小于人体心脏承受的最大安全电流三十毫安。二是传输精度高，距离长。根据欧姆定律，串联电路中的电流处处相等，电流信号几乎不会随着电线的长短而变化，从而保障信号的精度。在直流二十四伏标准电压驱动下， 最远可以传输一公里。三是电流信号对电子干扰不敏感，受电噪声干扰很小。四是四毫安活灵点的存在，一诊断故障。 五是配置简单，只需要正确接好环路导线，然后配置变松器和系统端的量程即可。六是维护检修简单，不需要复杂的设备，使用万用表就可以排查故障。七是四到二十毫安信号已经成为全球许多行业的电流信号主导标准，使用方便。八是转换方便， 因采用一比五的比例，只要使用电流压力转换器，就可以将四到二十毫安信号转换为控制法的三幺五赛气动输出，从而轻松的将四到二十毫安信号集成到已有的气动设备中。九是允许加载其他协议，如加载他协议 减少部件。四到二十毫安的缺点比较少，一是每条电流环路只能传输一个特定的过程信号，有许多过程变量需要传输的情况下，必须创建多个环路。 二是实际布线中，环路的两条导线一般都是平行布线，平行导线易产生感应电流相互影响。 三是隔离要求高，如果独立回路未正确隔离运行如此多的电线可能会导致接地回路出现问题。随着环路数量的增加，这些隔离要求会成倍复杂。大家还想 到有什么优缺点，也可以在评论区告诉我。在实际应用中，为了克服缺点，工程师们想了很多办法，如为了克服每条环路只能传输一个信号的缺点，采用多新线来减少部线。为了克服平行导线易产生感应电流问题， 采用双脚线外加屏蔽层和改装，最大限度减少干扰。为了满足隔离要求，电流环路采用隔离罩、浪涌保护器等隔离单元，在系统安通道也采用光电隔离等措施，高标准隔离。 至此，本视频基本讲完，希望所讲的内容对大家有所帮助。大家有什么疑问或者希望我讲解的内容可以在评论区留言或打在弹幕上。

哈喽，大家好，今天给大家讲解一下，当你怀疑啊，你的仪表测量不准的时候呢，如何去排查？咱们今天以这个压力为例子，首先我们比方说压力变动器零到一点六兆帕，输出的信号呢是四到二十毫安， 我们啊用万用表测量这个输出端子，测出来的输出电流呢为八点五毫安，此时我们就可以带入这个公式了， 量乘上线也就是一点六兆帕，减去量程下线零兆帕。然后呢，除以信号上线二十毫安，减去信号下线四毫安，再乘以 实际信号就是八点五兆帕。我们用万用表测出来的信号减去信号下线就是四毫安，信号下线是四毫安，这一点不要弄错，有好多人就减成直接减零毫安了，算出来之后加上这个良程下线有的时候是零，有的 时候是五，有的时候，反正这个量成下线的话，根据表的实际情况，最后得出等于零点四五。零点四五呢，我们接上电之后看一下跟他对不对应，如果对应的话就说明你的仪表没有任何问题。好了，大家有什么仪表问题的话可以私信我，我帮你解决。

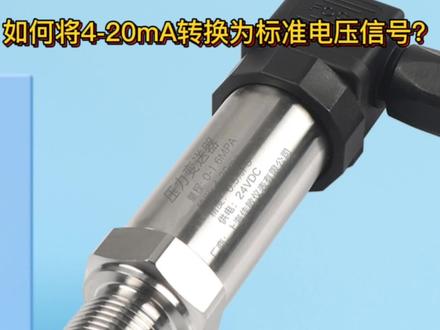

大家好，本期视频我们讲解一下如何将传感器四到二十毫安的电流信号转化成零到十伏的电压信号。公 prc 进行采集为什么要转化呢？我们在工业现场有时候会碰到 一个 prc 不支持电流信号采集，只支持只支持电压信号采集，那么这时候就需要 将这个电流信号转化成电压信号。如果是在控制精度较高的场合，我们需要 买一个电流电压电动器，将这电流信号转换成电压信号。而在控制精精度要求不高的场合，我们可以用一个简单的办法，那就是加一个 五百欧的电阻，加上这个五百欧的电阻以后，四到二十毫安的电流信号就可以变成二到十安的电压信号， 因为四毫安乘以五百欧等于二伏，二十毫安乘以五百欧是十伏，增加一个五百欧的电阻以后，正好可以把这个电流信号转换为二到十安的电压信号。下面我们就讲解一下 如何加。我们在 prc 的信号采集正和信号采集负之间定一个电阻，这个电阻是五百欧的，这样就可以将这个电流信号转化为电压信号了。 利用下面我们这个三线制的传感器，方法也是一样的，就是在 prc 的 采集信号正极和负极之间加一个五百 o 的电阻， 这样就可以了。当然刚才也说了，这种办法只针对一些对控制精度要要求不高的场所，如果对控制精度要求较高，可以把这个 电流传感器转化为电压型的传感器，或者每一个专门的电流到电压的转化器。好，本期视频就到这里，感谢观看。

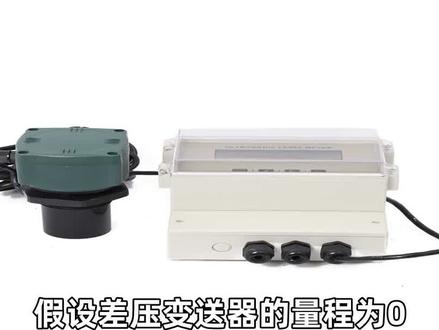

假设插压变送器的量程为零至一百千帕，输出信号为四至二十毫安，要将其转换为实际压力值，需要进行计算。首先，将四至二十毫安的电流信号转换为零至一百千帕的压力信号，可以使用线性比例关系进行计算， 其压力值等于电流值四毫安，十六毫安乘一百千帕。例如，当电流值为十二毫安时，对应的压力值尾压力值等于十二毫安至四毫安，十六毫安乘一百千帕 等于五十千帕。因此，差压变送器输出的十二毫安电流信号对应的实际压力值为五十千帕。根据这个公式，可以计算出任意电流值对应的压力值，从而实现差压变送器的压力测量功能。

公共中四到二十毫安凭什么是标准呢？有问题又如何检测？工业上最广泛采用的标准模拟量电信号是用四到二十毫安直流电流来传输模拟量。 四到二十毫安指的就是最小电流为四毫安，最大电流为二十毫安。那么为什么四到二十毫安是行业标准呢？ 采用电流信号的原因是不容易受干扰，并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双脚线上可以传出数百米。上线取二十毫安是因为防爆的要求， 二十毫安的电流通断引起的火花能量不足以引燃瓦斯下线。没有取零毫安的原因是为了能检测断线，正常工作时不会低于四毫安。当传出线因故障断路，环路电流将为零，常取二毫安作为断线。 在工业现场要完成信号的调理并进行长线传输，会产生以上的问题， 为了解决这些问题和避开相关噪声的影响，我们会用电流来传输信号，因为电流对噪声并不敏感。十到二十毫安的电流环便是用四环表示零信号，而用二十毫安表示信号的满刻度，而低于四环。高于二十毫安的信号用于各种故障的报警。 四到二十环的控制回路怎么工作？这边也给你整理好了。 通常情况下，他们将热电或热电阻传感器的温度信号转化为四到二十毫安信号，然后再输出控制器，再将四到二十毫安反应为具体的温度值。基于此温度值控制回路给实现对过程终端控制原件的控制， 同样控制回路中的压力。变速器通常用来测量过程戒指的压力值。传感器感知压力，又有变速器将信号转化为四到二十毫安。信号调节器再将四到二十毫安的信号反映为压力值。 调节器根据压力值给阀门发送指令，控制阀门开度，实现安全阀控制，确保容器不产生危险压力。以下是常见故障原因与排查步骤， 以上就是给大家整理的四到二十毫安的标准和遇到问题后如何检修，有疑问的地方呢？也欢迎给我留言或者私信，看完记得点赞收藏，关注我，了解更多传感器！

班长，为什么现场传感器的信号多数为四到二十毫安电流信号？ 不对，除了四到二十毫安，零到二十毫安，零到五伏、零到十伏也在现场有所应用。 但是为什么说呢？四到二十毫安的电流信号能够独树一枝，更加广泛的应用呢？我们可以从两个角度分析一下。 一、从电压与电流的角度比较。假如传感器的反馈信号为电压信号，那么在传输的过程中，过长的导线自身，他就会有一定的电阻，在导线自身呢，会产生电压降，那可能会导致反馈信号呢，不准。同时电压信号呢，更容易受到干扰， 那电流信号呢，具备传输距离更长，且抗干扰能力更强。第二，从安全角度来看，四到二十毫安是从四毫 开始反馈的，零到二十毫安的则是从零毫安反馈。那么举个例子，假如现场的压力传感器断线了，反馈信号为零，那这个时候呢，四到二十毫安的传感器因为低于四毫安的下线值，则会报警输出。 而零到二十毫安的传感器呢，则在零毫安时开路，故障呢，是没有办法判断的。所以说，现场四到二十毫安的电流信号呢，得到了广泛的应用。那要是这样，零到十伏，零到二十毫安还有存在的必要吗？嗯， 当然有必要，我们讲存在即合理，比如电压信号呢，是可以并联的，一个零到十伏的电压信号可以并联同时反馈呢，给两个控制器。那还比如说，一些 prc 传感器的模拟量信号采集是从零到二十毫安开始的。

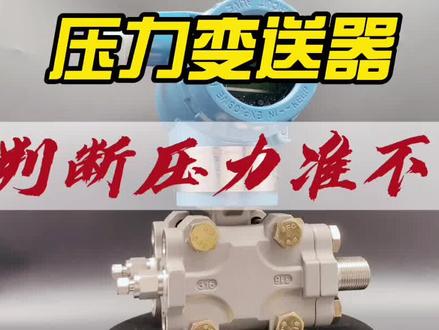

还在纠结压力变速器测量准不准的问题吗？还是老规矩，我们来举例说明一下。假如压力变速器测量范围是零到一兆帕，输出四到二十毫安信号， 准备好一块万用表，单独测量压力变速器的电流输出，根据电流信号就可以知道实际的压力值。那是怎么换算出来的呢？ 当前测量出来的电流值减去四毫安，除以十六毫安乘以一兆帕，就是当前的实际压力值。如果下次再碰到压力不准的情况，不妨试试看吧！

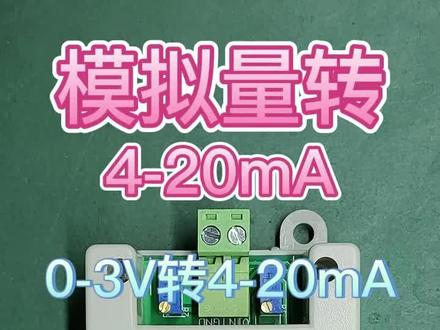

大家好，今天我为大家介绍一款模拟量转四到二十毫安的模块，这个是，嗯，模拟量的输入端， 这个是模块的供电端和四到二十毫安的输出端，上面是电源正，下面是电源负，中间是输出，这边是上面是模拟量的正极，下面是模拟量的负极，现在我们就演示一下，嗯，零到五伏对应输出四到二十毫安。 首先我们先给模块上电，供电电压是十二伏到二十四伏，然后对对应模拟量是零伏到五伏， 我们给模块商店之后，然后这个是我们的这个四到二十毫安的输出检测表，我们可以看到模块商店之后直接输出的是一个四毫安的电流，也就是我们现在模块是 输的是零伏对应的四毫安。比如说我现在把电压往上调至一伏，然后可以看到电压这边毫安变为七点二二毫安， 然后我再往上调至三伏，调至四伏，调至五伏， 我们调至五伏的时候会发现，呃，这个后面显示是二十点一三行，这时候我们可以调整上面这个电流上线的这个， 嗯，定调定位器，下面这个是对应的是四毫安的那个定调定位器，我们先调上面，我们拿到这个模块的时候，首先第一步就是先调准这个模块，调准这个模块就是我们先把电压达到模拟量的上限，也就是我的五伏， 然后看看这边表对应输出是不是二十毫安，如果比二十毫安大的话，我们就逆时针调节，比二十毫安小的话我们就顺时针调节，我们逆时针调节发现对电流会变小，然后我们只需要调整一点点就可以， 然后把它调整到二十毫安。好，这样的话我们上面这个电流上线就调整完毕，然后我们调整电流下线， 比如说我们现在把呃电源，把模拟量电源给关完，零伏。这时候比如说假如我们这个不是对应的四毫安，我们就可以逆时针也是减小，顺时针是增大，我们可以把它给调到四毫安，当然也可以调到零毫安， 这个是四到二环，或者是零到二十毫安都是可以的。好，我们调到四毫安， 调的时候不要调的太快，慢一点。好，我们调到四毫安，调到四毫安之后，这这样的话我们就对应的输出就是零到五伏，对应的是四到二十毫安，他这个精度还是比较高的。比如说我们弄个十二伏， 比如说我们对应三伏，他对应的输出就是十三点五八毫安，我们可以计算一下。 计算如何计算呢？就是嗯，三伏先除以五伏，先算出来他对应的百分比，然后再用四到二十毫安的里面的二十毫安，等于四毫安是十六十六，乘以他那个两分比，然后再加上四毫安，算出来就是我们对应的这个输出电流值的大小。

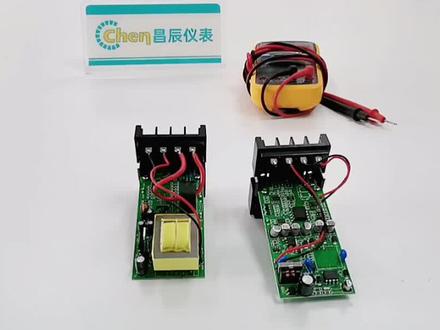

大家好，今天跟大家讲讲为什么用万用表测量信号隔离器，两限制四到二十毫安输出，没有信号。讲这个课题之前，先来介绍一颗电子原漆键三极管，三极管是一种控制原件， 主要是用来控制电流的大小，起放大电流的作用。 我这边画了一个三极管的一个符号，这个是 npn 的一个三极管符号，他有三个银角，这个是发射集，这个是机集，这个是集定集，当然还有 pnp 的。 现在我前面两台表上，他两个变速器的话，他输出回路都用到了三节， 这个是 c 幺八幺五，是 npn 的这这个表上面他用到两颗，一颗丝 d 八八二，一颗丝 b 七七二， 这个一颗是 n 片，一颗是 pnp， 主要是控制正反正负两项的隔离器的输出回路都是利用三极管的这一特性设计的。我们先来分析一下有缘四到二十毫安输出的电路， 这个就是有缘输出回路的一个电路，我们先来看一下他是怎么计算出来的。我正常这边会控制到一个负衣服的一个电压，然后经过一个 十 k 一除以十就是零点一毫安，然后在这个通过这个电阻，他这边会形成一个镇衣服的一个电压，镇衣服的电压在五十欧亩上，会形成一个二十毫安的电流， 我们利用节点电流为零的特性，因为这个电流很小，所以说二十毫安 都用在这个上面，这条线上肯定也是一个二十毫安。当然他的前提是要保证三极管能正常工作，所以说这边要有一个 机电机，这边有一个电源提供，所以我们这个有源输出直接用外用表，这里面量是可以量到一个 四到二十毫安的一个信号的，还有两线子四到二十毫安输出，他的差异就是 急电急上没有电源提供，所以说我们直接用万用表去量这两这边的电流，因为三极管是不能工作的，所以说电流是不可能量的到的，只有当这边提供二十四伏的时候，提供电压上来 才能量到我们要的四刀草案信号。好了，今天关于万用表测量信号隔离器两限制四刀的好案输出没有信号的话题就讲到这里，谢谢大家的观看， 我们下期再见。

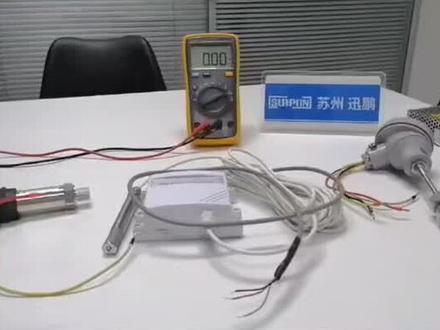

大家好，今天给大家讲解一下四到二十毫安信号二限制、三限制、四限制的区别，以及配套信号隔离器如何选型。下面就是一个二限制变速器，三限制变速器以及一个四限制的变速器。 二线至四到二十毫安信号平衡器输出无缘信号，用万用表表笔直接测量，两根线之间是没有电流的， 需要加上一个二十四伏电源进行驱动万用表才能测出电流， 这时候 可以看出万用板已经有四毫安左右的电流。三线至四到二十毫安信号变速器输出信号为有缘信号，一般三根线分别是 红的电源证，黑的公共付，蓝的信号证。接上电源后， 万用表表笔测量信号正与公共符之间会有电流显示。 在日常使用中， 如果上位机是四限制的，也可以在公共符上并出一根线，当做四限制的使用。 四线至四到二十毫安信号变速器输出有缘信号，一般四根线分别是 一组电源线与一组信号线， 电源线接上电源后，外用表侧信号线之间会有电流。 在选型时输入信号是二线至四到二十毫安，选择 xpd 系列， 输入信号是三线至四线至四到二十毫安，选择叉配杠 a 系列。

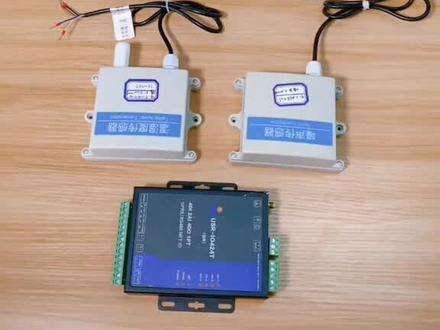

给大家讲一下模拟量，模拟量是物理信号，常用于零到五伏，零到十伏，四到二十毫安。我手里的呢是一个零到十伏输出的温湿度刷杆器，每一个参数呢都对于一根信号输出线，它的两成呢是负四十五到一百一十五摄氏度以及零到百分之百的湿度， 所以就是零壶对应负四五摄氏度以及百分之零的湿度，十壶对应一百一十五摄氏度以及百分之百的湿度，区间的温度可以通过换算得到，就像五壶输出对应三十五摄氏度。下面我们来实际检测一下。首先给传染器供电，然后拿出万用表测量一下温度信号输出线和 gmd 之间的电压是多少， 可以看到低压值是四点一四伏，然后根据温度计办公室测量一下现在的温度值是多少， 当前的温度值是二十一点二四摄氏度，当然也可以搭配 ito 的设备，直接采集某一辆数据，实现远程显示。

变速器输出的四到二十毫安电流信号可不可以同时给两个设备用？理论上来讲，可以将两台设备的输入端串联，再接入到四到二十毫安的电流源回路当中。 这是我们应该考虑到两个设备的输入内组之和应该小于电流源的最大负载。同时两台设备串联时应该考虑到两台设备是否供电。那么还有一种方法呢？是将电流信号转换为电压信号。 例如四到二十毫安信号接入到输入端之后，他的输入端内部会有一个二百五十欧姆的电阻，在这个二百五十欧姆的电阻上会产生一个一到五伏的电压信号，我们可以将这个一到五伏电压信号送给另一个设备。

工业上经常需要测量温度、压力、速度等模拟量，这些都需要转换成电信号才能传输，所以广泛采用四到二十毫安电流来传输模拟量。为什么采用电流而不是电压呢？因为电流不容易受到干扰。工业现场的噪声电压的幅度可能达到束缚，但是噪声的功率很小，所以噪声电流通常小于纳安级别。因此四到二十毫安带来的误差会非常的小。 为什么最高点选二十毫安而不是更高值呢？上线取二十毫安是因为防爆的要求，二十毫安的电流通断引起的火花能量不足以引燃瓦斯。想了解更多知识，点击视频左下角链接报名吧！

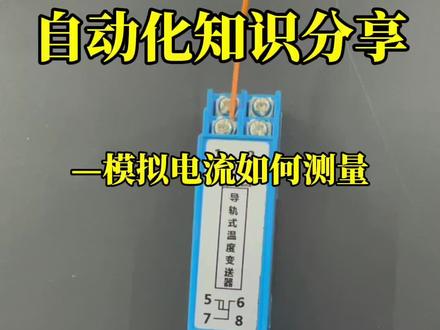

模拟电流如何测量空气，模拟电流信号如何采集？首先我们先说一下接线方法啊，他这个地方有五六七八五的话，我们接这个蓝色这个头啊，然后六和七呢，接着两个红的，剩下八呢，我们不管他啊， 再看一下上边有个三正四负，我们先把三号正啊接出来以后呢，我们接到了哪里呢？我们开关电源的正极 啊，然后我们还剩一个负极，是不是？好，接下来的话呢，我们准备一下我们的万用表啊，我们就看一下他这个电流信号如何采集的，首先我们打开万用表以后，把它调到五十毫安这个档啊， 现在的话我们的表笔左指在最左边是零啊，接下来呢，我们现在啊就是说上电啊，然后再找一个打火机啊，我们试一下。 好，现在的话我们试的话呢，就是说我们把这个万用表的红色的表笔啊放在我们四号，相当于从正极流入 啊，然后我们再去看一下把我们的黑表笔啊，把我们的黑表笔放在我们的开门店员的副集上啊，我们再去看一下我们这个面板啊，这个看一下我们的外用表是什么状态啊？好 好，现在我们看一下外表哈，现在他这个堵纸质啊，已经发生了偏转，五十毫安，现在的话大概在八毫安左右，这样咱们用打火机烧一下，我们看一下他这个电流信号能不能上来呢 啊？镜头近距离特写这个汁啊，我们可以看一下这个汁啊，他是一直在往上升的是不是？哎，是这样的啊，好，升上来了已经，是不是？ 好，这呢就是我们来特写这里啊，这这就是我们这个模拟电流信号的采集的方法啊， 好捅上是吧？又上去了啊，当我们这个温度下来以后呢，他这个模拟电模拟电流信号就也就下来了啊，这是他的一个测试方法， 学到老铁呢。双击关注右上角红色加号，没点关注的可以给我点个关注就可以方便回顾往期作品，又可以第一时间查出我新的作品。感谢支持，谢谢。

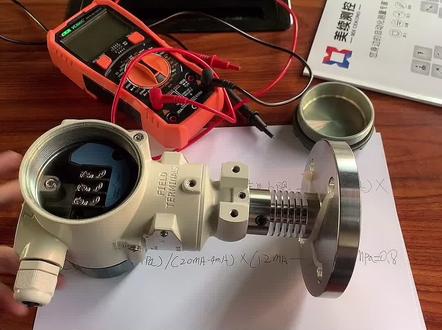

大家好，当你怀疑你的压力变速器输出不准的时候，如何通过万用表来排查呢？咱们举个例子，首先压力变速器输出信号四到二十毫安，量成零到一点六兆帕，你有 万用表啊，测出他的实际电流值是十二毫安，那么他的实际压力值多少？给大家看一个公式，量成上限，减去量成下限，再除以信号上限，减去信号下限，再 乘以实际信号，减去信号下线，再加上量乘下线，再带入这个公式，得出我们最后的结果是零点八兆帕，那么正好和前面的十二毫安所对应，此时你就可以确定你的输出是没有任何问题的。关注我，了解更多仪表知识！
