今天来修个打印机,打印机型号是艾普生的 l 三幺零,问题是什么呢?问题是 客户反应纸放这里打印的时候纸下不去,会啪啦啪啦响,然后可能也会多下纸,然后我们初步半天就是这里边那个挫折的问题,这样的话我们就开始拆机,卸掉所有的螺丝, 拿掉联工系统放在一边跟这个,这里边这个位置还有一颗螺丝也卸掉,螺丝卸掉之后就 拆掉上壳,拿一个小一点的螺丝刀顶这两个位置,然后同时往上扣,然后这样的话上盖就拿下来了,上盖拿下来,我们是现在就是要把这个挫折能力换掉, 这是一套新的挫折轮,把旧的拆下来,然后整套换上去就可以了,任下边有一颗螺丝,把它卸掉, 撕卸掉之后可以看到这边一个卡扣,这边一个卡扣,然后往往左方向推,按着一个往左推,然后这边的盖子,这盖子拿掉之后,然后这个就是挫折轮。看到 错准呢,是上面已经磨平了,所以说纸下不去了,只需要把这个错准还有下边这两个替换成新的就可以了哦,往里边按一下,再往里边往里边按,再往外推,这个杆就能打掉了。我先拆一下, 现在这个状态,就是推进去一个状态,然后往外拉,把它拿掉, 这边大的那个搓手都已经拆掉了,我们先把这个小的拆掉,按照这个使劲往下按,他就掉了, 然后再把这个顺着卡槽,把这个新的顺着下边的卡槽装进去,新的措施已经装了,然后弹簧也过好了,然后下一步就是把这个大的再给装回来, 把新的错轮已经装进去了,这里这个位置还有两个弹簧要勾上去, 就是就是这个小弹簧要勾在这里,这种喷墨机能不修还是不要修了,太烦了。现在这个搓手人已经装到位了,我们再把这个搓手人的盒子给装回去,堆紧卡槽装好之后 好了,然后全部装好了,我们装上纸,然后按一下开关测试一下,等一下插个电脑,装个驱动 效果还是 是很可以的。 下一步的话就是把这所有的外壳都给装上去维修完成,维修完成, 机器已经装好了,以下是用到的工具和维修所用到的两个配件。

先把这四颗螺丝拿掉 连供取下,再把旁边这颗螺丝给他拆掉, 一共就五颗螺丝,我们拿掉之后就可以把这个上盖,然后再把右盖给他取出,这个时候就可以取下来了,可以看到我们搓出来的部位, 打开之后我们可以看到先把小车给他移出来,小车的这个部位后面有个白色的卡扣,给他推到后面去,可以看到我们现在拉出来看一下, 就这个花块,等拉动之后就可以自由的活动小车了。拆掉车子,等上面的这个白色盖子一颗螺丝 取下之后,把这个盖子向左推给他推取出, 这样就可以脱掉了,然后我们就可以更换这个挫折。怎么 取出来呢?在左边这里有两个卡扣,我们要找一个镊子或者钳子,拆卸这个戳轮的时候一定要注意把这个滑块分裂器,这个滑 一定要给他推到这个位置,推到后面,不然的话你这个车轮是拿不出来的,我们把这个东西给他推到后面这个姿势之后,他就可以拿出来了。 嗯 啊啊, 好的,收工。

我们外壳拆掉之后啊,就需要拆掉这个东西,这里有一颗螺丝在这给他拆下来, 然后往左边一掰,然后往上一提,这个就拿下来了,拿下来之后呢,这个轮子就给他直接拿掉就可以了,就像这样给他,给他取下来, 那取下来的时候注意不要,不要掰的太太上了啊。你可以拿个东西在这里面挑一下,给他取下来就行。 取下来之后你装的时候注意装的时候要小针在上面,宽的在下面,这样给他往回装啊, 然后装就往里掰,一只手不大好操作就都懂了,然后再给这个装回去, 这个装的时候就注意就这么装就可以了,然后左边这个小孔对着机器上面,这里对着他卡进去,再装回去就可以了。

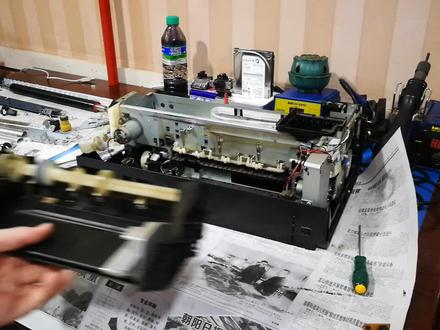

禁止锁件的搓齿轮底下这个小的,上面的一般呢情况都不坏,主要都坏底下的小。我先把弹簧取下, 然后取下这个 搓纸棍,侧面用一字螺丝刀稍微翘一下就可以取下来,这面短一些,上这面 对应该把侧轮转一下,让他不活动, 轻化取消以后, 把这里的油泥和墨水清理一下,然后放到一边, 将我们这个静止器取下来, 用一字螺丝刀敲一下, 取下我们这个禁止, 你看一下这尖嘴纹都已经磨损很严重了,马上就要秃了,我一会拿新的对比一下。 接下来我们需要把这个搓出来,卸下来, 打开这个齿轮挂钩,将这个齿轮卸下,然后我们按着 侧板稍微往左移用力就能把 取下湿的毛巾,将这个纸道清理一下, 然后取出我们新的侧折, 将侧面的齿轮挂到我们新的后齿轮上,侧齿轮组件 这个位置上有个弹簧要弄坏了, 往下一撤,就能把弹簧取下,然后放到新的上,先把弹簧挂好,然后我们往里一推, 这样齿轮我们就上好了,然后把旧的丢到一边,装到禁止架上,先上好 左面的,然后掰着稍微往外掰点进口馅, 装到这样就完成了,然后我们把另一 不冷吧, 不一样啊,看来我们需要改装一下,把这个轴撤下来,换到这个上 看一下。 还行,咱们能够把新的这个打开 放在一边,能把旧的也是打开 丢到一边,然后加我们新的 这个空位,对好这个空位,对好这个空位, 然后把这面压下来,这样我们就改 安装完成好,把这个丢到一边,将它上到我们的搓纸架上, 对好这个孔位往里按, 这样就上好了。然后我们把紧致感 装好, 没有上好弹簧,所以说谢谢重上 弹簧卡好,卡到这个卡槽里, 压好 我们的这个齿轮组,把这个导杆放进去,这样禁止到 完成。 然后还有最后一步,将我们的弹簧装好, 转动一下搓指轮,看看咬合正常吗?两个 搓这轮是否都能正常旋转没问题。然后我们在 脱脂点这个位置和这个位置上上润滑脂,让他禁止的时候减少一些, 少放 就可以,上多了容易碰到纸张上,然后将右面放上去, 接下来 我把这个齿轮装好,然后把它上到机架。

当打印机出现不禁止或者过空纸不打印,擦干净,搓齿轮不能改善,就必须更换搓齿轮了。先拔掉电源线,拆掉后盖, 拆掉前面和两边的外壳以及按键面板, 拆开上盖, 拆禁止器, 拆掉电机和两边的齿轮。 拆进质感和分液器, 换进直杆大皮圈,注意方向哦。 换上分页器小皮圈也要注意方向哦。 装回分液器, 装回禁止感,并打上润滑汁。 装上两边齿轮和电机。 装好禁止器, 插上按键板测试。禁止 装外壳, 测试打印 ok, 更换完成。



五三九零换搓指轮啊,先把双面器取下来,跟五二九零不同的是,厂家优化了这地方抠一下就能下来,五二九零里边还有取弹簧比较麻烦,抠下来这个地方 直接换,可以换掉整个组件,也可以当换皮套轮,当换皮套轮比较麻烦,还得把这个东西扣下来,扣下来之后切皮套,然后是禁止的部分, 这是走纸的部分,这个还是跟老款差不多,不过老新款升级了这个地方,新款的把这个蓝色塑料块,哎,往右边一拉就行了,然后还是捏着两边拿起来, 拿起来之后直接取下来, 还是两个轮子啊,如果你要只换皮套还是比较麻烦,得拿螺丝刀稍微用点劲给他撬一下两边,把这些卡扣取掉,扣下来往回装的时候,往回装的时候可以看到这地方有两个卡扣, 两个两边,这是一个圆孔,右边也有一个圆孔,对准机器刚刚取出来的位置, 往下一按就行。然后右边这个蓝色的塑料块往下稍微给点劲啊,转一下看,哎,正常。好,这个可以了,然后底下这个挫折轮也是这样, 两边对准。
