小鹏p7电池包拆装流程

小鹏 p 七更换电池包总成，这个是我们用到的液压的千斤顶，直接就把电池包放在这上面，拆卸起来非常轻松，一个人都可以作业 啊。这是我们拆出来的电池包总成啊，大家可以看得非常清楚。电池包总成，这是小鹏 p 七的车辆的电池包，已经把它整个都拆出来了， 等待更换总成中。 小红七七电池包，这是我们所见到的小红电池包，准备更换一个新的小红七七的电池包，个头非常之大。

这个呢是小鹏 pc 的电池包，这个电池包呢，标称电压是三百七十四伏，标称容量一百六十一点二二十，用的是宁德时代的磷酸田理电池。这个电池包呢用的电池和特斯拉的某一款车型是一模一样的。至于为什么大家可以在评论区里面留言讨论， 我们先把串联线拆解，因为这个是三百七十四伏的高压，如果把这个串联线拆掉之后呢，就会安全回高， 再把这个仙术拆解， 再把这个固定的螺丝拆解掉，这个电池呢，基本上就可以拿出来了。如果大家对电动汽车的电池包感兴趣的话，可以点个关注私信我们，我们呢可以定期给大家更新。

小鹏， p 七新能源电池包，现在我带大家了解一下新能源汽车电池的结构。电池已经拆下来了，我们现在把它电池包上盖螺丝全部拆掉，打开电池上盖 好，我们已经把电池包上盖打开来了。整个电池包是由一小个模组串联连接成的一个高压电池组，通常电压都有三百伏以上。 一些事呢，他的电压温度采集线， 这个是他的冷却水管， 这个是它的 bms 电池管理器这边所有的采集线采集到的电压输入到 bms， 通过 bms 对它的数据分析，从而保护里电池的充放电，这个是它的低压通信接口， 我们现在拆的这个是它的继电器保险丝盒。以上呢就是汽车电池的大体结构。

搞大了，搞大了，这小黄飞机由于仪表提示绝缘故障，经检查电池包这里已经撞裂开口以及侧面眼睛撞裂损坏，导致绝缘过大。拆开电池包明显看到水迹， 经我们绝缘表检测，绝缘组织为零点五井造物，已经远远低于正常绝缘组织， 为了给客户节约费用，所以我们连夜拆解电池，避免造成更大的损失。电池包分解中， 现在电池模组已经从电池包里面分解开来，下面我们明显能够看得到下面底部板下面是有大量的这种水机的，所以说明天我们需要把 这个三个板分解开来，再把水机处理干净，然后再处理。电池模组合体焊接修复中， 电池包我们已经把水进行烘干处理了，外壳也已经焊接了，重新喷涂防锈漆。电池包壳体以及电池模组 我们进行烘干处理之后再进行绝缘检测。绝缘检测能够通过的情况下，那么我们就可以进行安装，不能够通过的情况下，那么我们就需要进行分解维修，再次测试通过之后再进行安装， 对故障电池进行切割，然后分解，分解后可明显看到腐蚀痕迹。维修后再进行电池组装，并对电池打胶密封。 通过我们对电池包解体维修以及器密性检查，绝缘性检查。车辆现在试车，一切正常维修 ok。

好，我们现在看到的是我们车的前仓，看到我们橙色的这个高压线束，这个就是我们的 pdc 了， pdc 高压插头旁边有水管，那也有低压插头是吧？啊？空调压缩机在我们前面的零七的下方，这根橙色的线看到没有？这根成色线就到我们的空调压缩机去了， 那这个就是我们的 pdc 啊，下面我们去看一下我们的电池啊，这是我们电池的模组啊，这是 bmi。 哇，啊，这是他的低压接口啊，这边是到我们的 pdc 空调压缩机去的，对不对？这是高压配电，这个地方接的就是维修开关，我们把这个电池分解了以后，我们首先在这个地方拆了两个连接铜板啊，把两个坏牛排拆掉， 为什么？如果不拆的坏牛排，这个电子包内部都是有高压电的啊，你不能说我把它拔了，我这里面就没有电，没有电，三百多伏，三百五十伏啊，所以说我们说啊，你修这个车 你必须先掌握他的原理啊，如果你不掌握原理，随便去干，他有可能管干出问题啊。 bms 这个插头我们已经把它拔下来了，呃，这块是我们到我们的 pdc 去了，我们也把它拿开， 我们刚刚讲的这个地方是两个低压接口，对不对？你可以看到低压接口作业到哪里去了？到我们这边的 bms 最 bms 的线，低压控制都是靠它，还有我们这高压配电，高压配电这个线最后也是到了两个低压接口 啊，所以说我们这个低压进口既要给 bms 供电、通讯和采样，还要控制我们这个高压配电箱里面的接触器，我们下面看重点把高压配电箱里面这一块给大家讲解 好，我们来看一下这个呃，整个高压电的一个走向啊啊，我们刚刚讲了这个，呃，一号模组，一号模组，这个是一一号模组，对吧？二十号模组从这个输出不足到这里是吧？ 啊？然后从这里上来啊，然后从这里过来，过来到这里接了一个浴冲电阻，然后这个是浴冲接触器，然后到了这里是主震接触器，因为我们的浴冲跟主震是接在一起啊，然后这里这个电流传感器 啊，换了一个电流传感器，这个地方是高压护手，对吧？这地方接的是不是个维修开关啊？维修开关这个大的刚好接在这里， 这把维修快钢一拔了，只是说电子包往外输出没有了，但是电子包内部这个地方是有高压电的，所以从我们这个二十四号模组正过来，经过维修开关，然后从这里过来到预通电阻 到运送接触器，然后到我们的正直接触器的这个输出附近，从这个接线路过来，经过电流传感器，然后经过我们的负极接触器从这里就输出了，这个地方就是输出，这是负极的输出，这个是正极最后的输出啊，中间这两个字 pdc 一的输出和空调压输机的输出其实就很简单了， 因为他只要跟我们这两个输出口并连就行了，这个是负极的输出，这个是正极的输出，对不对？两个并连就行了。高压配电这里面一定要理解，看这个运送链，就白色的，旁边这个就是运送接触器，注意啊，不要看运送接触器，这个线这么细，它上面都是有高压电的，这个是护锁， 这个是护手线，你看这我有开关，我有开关，底座上是不是有个护手？这个是我有开关吗？我有开关，中间两个亮的，这是护手针脚最后插到这边的吗？ 哎，对不对？这两个是输出到电机控制器，到电机控制器之前扫一下子要到充白电。三合一就是 obc 啊，所以这个是维修开关。最最后我们看到的输出其实很简单的，就是一个是这个，还有一个就是这个电磁包装起来以后你只能看到这， 这是出的线，是到电机去的，这是细的线，到 pdc 和空调去的，其他的看不到，其他我们的三个二一个你都看不到，只有这两个你能看到，是吧？还有个 d 压器口。

电池底盘磕破了豆，是修还是换？今天出场的是小鹏 p 七，车主表示他自己也不知道底盘什么时候磕破了，两个豆报保险已经错过了时间，也不能提供事故现场。 后来在附近找了个修理厂，打了一点玻璃胶把洞堵住了。最近下雨，发现停车的时候从洞里滴水出来，非常担心是不是电池进水了，从而造成电池内部短路，引发起火。自然 现在车主也面临艰难的选择，如果修能不能修复如初，如果换十几万又没了，这对于普通家庭来说更是雪上加霜。 于是找到我们。我们给出的解决方案是铝合金焊接修补底盘。首先高压下电标准流程，断开维修开关和辅助电瓶负极，然后断开电池冷却管路、街头台空冷 缺液，断开电池直流母线以及通讯街头。取下整个电池包，用压缩空气清理灰尘污垢。然后打开电池包上盖，开始拆电池模组。切记在拆电池模组之前， 每个模组一定要做好标记，并且多角度拍照留底。模组全部拆空以后，发现底部并没有进水痕迹。 原来电池底板是双层空心结构，车主一颗悬着的心终于放下来了。然后把电池包底板反过来清理底板，太阳底下暴晒一天，把里面的水蒸气晒干。 最后使用铝合金气体保护焊将破损的洞补起来，焊接完成再打磨抛光，整体看上去没有破损的痕迹。再给底板做上底盘装甲， 对小刮小蹭。底板修复之后，重新装回电池母组及连接线，装回上盖板，再把电池包装车补充冷却液，整个维修过程下来，车主表示非常满意，节省了十几万。

这是我们的新能源动力电子包，有三百多伏的高压电，前几天我们已经说过外围高压该如何限量维修，那今天我们来说一下这个电子包该如何限量维修，很简单，大家把持平简单收藏起来，我用一分钟的时间就为大家 来把镜头拉近。首先从我们的主插头进来呢，在电池包内部有两根橙色比较粗的线，第一根呢，上面有一个负极标志，这是主副。 第二个呢，上面有一个正极标志制的主正来我们看，从主正这边开始出发，第一个电池模组的负极通过一个铁片连接到第二个电池模组的正极。 啊，第二个电池模组的负极呢，又通过一个铁片连接到第三个模组的正极，他以此类配，我们围着绕一整圈之后，他回到了主副那，假如我们现在要下掉他的高压，只需要转开这些铁片即可。但比如说我们先把这个铁片转掉， 拆掉正中间的连接铁片之后，我们可以发现这个主正主负之巅已经没有电压了，但是我们依旧不可以徒手操作，因为两边各自还有一百多伏，现在这一端 和这一段之间还剩个一百多幅，所以呢，我们还需要把这些铁片通通断掉，直到断到每个模组都低于三十六幅为止。学会的一定要把视频点赞收藏起来，避免下次到你用的时候找不到。

小鹏 p 七，湘潭老乡的车啊，更换一个小鹏专用的电池，原厂也是李式的，开始安装 这个就是小鹏 p 七原厂的 a g n 启停电池啊，四十安的十二伏四十安时 专用电池，其他的装不了。电池在尾箱啊，小鹏 p 七在尾箱靠右后轮的位置。 原厂的啊，也是李氏小鹏专用电池，马上装车。

今天就拆它了，一台行驶三万三千公里的小铜 t 七电池掉电有点快，今天我们来解决这个问题，经过我们专业设备的检测后，发现电池内部压差过大，从而导致电池掉电坏不可用。 我们是为了数据更准确，让大家看的更清楚，才决定把电池拆下来的，那目的呢，是为了找到压差最大的一个电池炮。这个拆的过程呢，嗯，有点像小时候我拆玩具车， 拆完这拆袋，也许唯一不同的就是我拆不下来的时候是直接坐在地上哇啊哇的哭啊，那我们同事拆一点呢，是不准搭桥遇山开路，那叫一个死活专业，还有谁就是拆下来之后呢，压差最大的电池包，我们给他找出来了， 测量得出压差在六十号，这时候不得不说一句，兄弟们辛苦了，称完了呢，还要把电池给装回去，那在平时的电池氧通过程当中呢，是必须要拆电池哈。接下来我们用我们的电池氧物设备 还必须的电池进行了一次养护，养护结束后一起来看看效果，再次测试压差最大的那块电池包，那压差缩小到了二十毫米。在这提醒广大车主，大家平时呢要定期给电池做养护，避免出现我们这次这样的极端情况。 我们的客户呢，后续也反映电池明显就抗用很多了。通过我们这次的拆解啊，我们也能感受到自主品牌新能源车，无论在用量，做工，用户体验上都做的越来越好。

动力电磁煲的一个内部的一个结构啊，这时候我们把电磁煲打开了以后，从这图上我们会看出来，总共是二十八个拇指，这一块就是维修开关和我们的母线的输出，是不是这个地方呢？就是我们的 bms， 这是他的内部结构，很明显从这个地方我们可以看出来，这个部分就是我们二十四个模组，一号模组出去是负极，一般我们一号模组都是出去是负极，一号模组的正极和二号模组的负极下面，然后二号跟三号一直穿，穿到我们这里来。一号负极出来要经过六， 明显六十一个电流传感器经过五，那很明显五是一个负极基础系了，对不对？我们看啊，你这个是负极，从一号角出来，经过电流传感器，经过负极基础系，然后出去到总负，就是我们刚刚看到的最大的那两个 输出，只要你负极接收器协和负极就有电了。好，我们看正经，正经很明显是从二十四号模组出来的，对不对？经过四维修开关 啊，到我们的正臂主正就出现，所以这个是主腹啊，这个就是我们的主正啊，主正今天气下来到我们七是我们支流充电的正正结局口好，然后到我们这个输出，对，这个是正结啊，这个是负结 啊，可以看出来我们这个里面只要是主政和主妇集合了以后，我们这个电磁煲就可以在外放电了。同时我们可以看出来，只要把这个电磁煲打开了，这个两个是有高压电的，所以我们在维修性能源车的时候一定要注意啊，你必须要掌握高压部分的一个结构，然后你才能去维修它。 一跟三是什么？浴冲，因为只有浴冲跟我们的主阵是更连的啊，所以从这边一可能就是浴冲接触器，三是浴冲电阻啊。商量过程呢？首先把主副器和， 然后把浴冲接触器熄火，然后开始从这里给给前面的电机公司去供电了吧，电机控制器里面的电容易充。浴冲完成了以后怎么样？把我们的主证接触器熄火， 然后再把运送计数器放开，那么这样就 read 灯就能点亮了。好，刚刚我们讲的是原理图对不对？那我们现在对照实物图，主证过来的是不是？这是 msd 保佑开关装在这里是不是 这个？这个烤在哪里？不是，在这个地方。主政从这里过来，经过维修开关，这是主政，这是主妇，中间这两个呢？到我们的 pdc 跟空调压缩机啊，所以这个外部一定要了解啊，母主是吧？这是母主的水管材料即可，这是母主的笨牛排。 好，这是 bms， 然后他总共有几个采集器啊？一二三四五六七八九个，九个采集器，每个采集器四个字鸟 啊，去采集我们车上的二十四个模组电池，然后这个是我们高压拍电箱内部的。刚我们说了，哎，这个主正接触器，这个是主副接触器，所以正极来了以后到我们这地方经过我们正极极速器，然后呢输出， 然后附近这个地方有一个电流伤感器啊，然后这两个 pdc 高空调的这个出去的借口。

小篷车钥匙更换电池，汽车版电池直接左下角下单，首先这一把后面这里有个卡槽，我们用下单赠送的小工具插到这个卡槽里啊，直接挑开， 然后我们把这个电板取出来，从侧面顶出，电池 安装的时候直接按进去， 然后电板放进去，还原，对齐后盖 按压紧， z 一把来按住按钮， 用这个下单赠送的小工具往上挑， 然后呢我们沿着这个两边啊挑开一点啊，这边也挑，这边也挑开一点，对应的，然后我们就一路沿着这个缝一直翘。 a， 挑一拳把这个后盖给他挑开， 挑出电池 安装的时候直接按进去， 对齐后盖按压还原 这一把，这一把还是用这个小工具啊，这个后面有个孔的地方插在这个孔里面，沿着这个直接挑开，有一些这里是有一道横槽的啊， 就直接用这个钥匙插到里面，顺着那个方向就能打开那个厂，然后把电池挑出来，我这里的这一把呢，他需要 把这个里面的螺丝给它拧松一点啊，这颗螺丝拧松一点，拧松一点之后呢，我们还是用小工具从旁边这个缝隙 挑开这个后盖， 从侧边 把电池顶出来，安装的时候直接按进去，然后这个后盖给他放好这颗小螺丝，把它还原，螺丝刀稍微拧紧一点， 这颗螺丝刀不要，我赶脚也可以延后， ok， 按压。

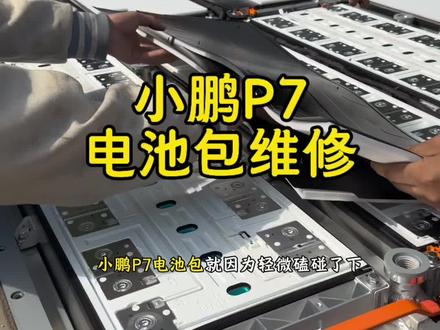

小碰皮漆 电池包维修，你看一下 电池锅落下来了，他的电池有几个特点，非常扁啊，这是他的最大的亮点， 公里数是四百八公里数还可以六十多度电，但是他是 ctp 的 电池，在这个客厅上固定的电池模组是拿不下来的。看下他的这个结构 大的这个 sbox 的盒子啊，电从这输出机，电器都在这里面放着 msd 的位置，然后 前面的空调泵和加热器的出头出来之后呢，经过一个分线器，这里面有两路保险往外输出，低压接插键， bmscsc 的采样以压力传感器，还有一个压力传感器，新款都带压力传感器的， 总体非常的干净，非常的非常的高端。车不怎么样，但是包真的很好啊，为什么说车车不怎么样呢？ 摆臂都是铁的啊，不怎么样也没什么高端的东西，除了羊角是个铝的， 用料还是一般的。 这是他的充电器啊， 配电盒在这个位置，这盒子里面。
