五、 d 站点主要包括基站主设备和配套设备两部分。其中基站主设备包括 au 和 bbu， 配套设备包括电源系统、传输设备、光纤和 gps 系统等。他们可以分为室外和室内设备两部分， au 和 gps 天线在室外， bpu、 传输、配电等设备都在机房内。

我和弟兄们雄心壮志， 算命的说我是一将功成万骨枯， 我认为出来混的是生是死要由自己决定。 你们跟着我的日子最短，底子最干净， 路怎么走让你们自己挑。

大家好，通信设计，你亮哥今天用一张纸给大家说明白啊，通信支架里面无线设备都是怎么连的，都需要啥主设备，有啥线栏，有啥都什么型号好，咱们从塔尖上开始说啊，也就是从塔上的那个天线， 不是这个是天线字比较难看，对付看啊， 填线往下连，连到啥呢？这个啊呦上是吧？啊呦，再往下呢？到这个 bbu 上 bbu 再往下呢？到哪呢？到传输上。 哎，书啊，书这么写的啊，这是信号，然后用什么线连呢？天线的啊， u 是啥？是二分之一的溃陷，溃陷之前给大家介绍过了啊，然后阿尤到 bb 优之间呢，用的是光缆。那什么光缆呢？我这边啊，常用的野战光缆，你那边我不知道用啥啊，但是也差不多野战， 然后 bb 又到传输这块用的是那种跳仙，就这种 lc 杠， lc 的跳仙 跳先这是信号传输，然后呢得有电呢，是不是啊？有的有电， bb 的有电，他们的电谁来供的呢？是通过哪呢？通过这个 dcdu 咱们这也介绍过了啊， dcdu u 给 bbu 供电，再给啊 阿优供电，给 bb 优供电是啥线呢？是单新的，二十五平方毫米，放两条，一正一副对吧？然后第七滴优呢给阿优是啥呢？是 是一根双芯线，六平方毫米或者是十平方毫米， 然后呢放一条，这个选用六平方还是十平方，根据距离来，因为有些距离比较长，超过五十米，七十米的太长了就用粗的线，然后近的话就用细点的线，这是第一丢，然后第一丢电是哪来的呢？哎，就是咱们那天说的那个 电源柜，是不是直流电源柜。直流电源柜 多少家用？放两条二十五平方米的平方毫米的线， 一正一副啊。然后呢，供完电了还得有接地啊，是不是有缘设备必须得接地，要不多危险呢是不是？然后啊，有得接地，往哪接呢？就近在塔身接地，就铁塔身上接地， 如果说你要装在楼上的话，可以在楼就近找一个接地点接地，如果装塔上在塔上接地， 然后 b 标的接地吧。 b 标一般装在装在机柜里，所以机柜里就有接地牌，所以叫啥呢？叫叫柜内接地。 第一地也有电呢，是不是他也得接地啊？他接哪地呢？他也在柜里面装着，那么也用啥呢？柜内接地， 那接地线都用多粗的呢？咱们这边啊，我这边基本上接地线 都是用单芯十六平方毫米，哎，放一条就够了啊。一条， 呃，传输又不用接地呢，当然也用了，但是他接地跟咱没关系啊，他是传输设备，咱只是跳一根线上去，所以这个咱不管，这属于传输专业了。咱不管了，就这条，这条线咱们管。然后呢，缺个东西啊，缺个啥？缺个 gps， 哎，就是上节课咱说的 gps 给忘了啊， 哎， gps 在这啊，一根溃陷，这放一个蘑菇头， gps 接到 bbo 上，哎，这块也是二二分之一溃线 是吧，然后还缺啥，看看是不是这个图就全了。这是个啥图啊？哎，咱们以前常用的四 g 的组网，四 g 的四 g， 如果是五 g 怎么办呢？如果是五 g 怎么办呢？五 g， 哎，咱们之前是不是说了，哎，五 g 这个啊，呦，和天线变成个一体化天线了，你把它变成叫啥呢？叫哎呦 啊，这块这都没有了哎。然后电线有，光线有，这个 bbu 也这样，换成换个型号， 剩下的呢就都一样了，滴滴油呢，可以换成增压盒也可以呢，这么用也行，根据现场环境啊，所以呢，四季五季的学习。为啥我先讲的是四季，后讲五季？ 因为目前来说四五季是分不开的，他没法单独分家，因为你去的基站你总会看到四季的影子，而且动不动你还要对他进行各种改造，那么你就得懂，你要不懂的话你只做五季。对不起，你好像是干不了啥， 真的。所以说呢，现在有很多培训机构啊，就讲这个五 g， 五 g， 哎呀，因为我有些粉丝在培训机构上过跟我聊过，说上来就说这些东西也迷得糊的，也不说说说不说说三 g， 也不说说四 g。 但是现实干活当中啊， 这个四季五季是已经混合到一起了，都在一个站里边，你说你怎么能不会呢？你要是不会的话，真的是很难工作下去的是不是？ 好了，这节课就到这，这节课呢就讲的这张图啊，就这张图啊，呃，想看的可以截个图就行了。这是我随意用笔画这么一个玩意啊，够用啊够用啊。 好了，我是通信设计亮哥，喜欢我的课程的多多帮我点赞，转发留言，想要我手机的上上主页找去啊。好了，拜拜各位。

大家好，重新设计。亮哥，咱们来今天讲这个电柜，它是啥呢？交流转直流的一个柜，咱们俗称就是配电柜。 打开啊，如果去过鸡蛋的肯定见过这玩意。呃，可能长得不一样，但是功能都差不多。他分三个大区，你啥区呢？他从底下看啊，这交流输入区， 中间这一部分整流区，上面这段这一部分直流复载区，这是三大区啊。 啊，既简单说一下原理啊，简单说一下子，后期等我出图纸的时候，给给大家画这个配线图的时候，我会详细讲。这个线路怎么连啊？你看这块交流 输入是不是交流输入这两个平台就是咱们这个三相电或者两相电输入都可以啊。怎么接呢？在后面看来，看后面，看后面，把这个盖板拿下来。 这是看到这这这三口没？这是三相电。咱们三相电不有四根线吗？三零三根零线，一根火线对吧？ 三根火不？三根火线，一根零线，三根火线。接这来接这零线接到这，这有个丝，懂吗？ 这样的话，你交流电就引进来了。引进来之后，经过背面这些个线路，这些个小线路看到没？这些各种线就把交流电输入到哪了呢？输入到这个里面了。这个模块看到没？能到前面来。 这个叫整油模块， 就整条模块啊，就这么个玩意，挺沉的。这个模块呢，是五十安的。看背面啊，你看他，他不用接什么线，你插上就好使。为啥呢？因为他后面你看 这块是交流输入区，就输入交流电，这输出的直流电，他跟背面的看这块没来剃头看看这个这个条没，这个这个背板背板，背板条跟这正好插卡上，往里插，就接上就接上了，现在接上了。 所以有些小伙伴是不是这一个？这个模块怎么一插就好使咋回事？其实后面他都给你做好接口，只要一插就要配。 经过交流，电从底下输入到整流区。变成啥呢？变成直流电，具体原理大伙都清楚吧，咱们咱们那个初中的物理学电那块就学过了。是不是就就从整流系哎，就变成直流了。直流之后就输到复载区的。这块是直流复载区。 这个是咱们观众点啊，因为咱们咱们往上面取电的时候用的都是这一部分。 这里面分离又分两块，一个是一次下垫和二次下垫。一次下垫学名叫啥呢？叫次要负债，二次下垫寻名叫重要负债。那你听这个名就能听出咋回事了 啊。重要负载啥？重要的机架里最重要的东西叫传输设备，他要接二次下电。在哪呢？看有标签啊。是的，听见没？来给大家看一下标签。看到二次下电没？或者 是是有，也有，也有，写不写这个二次下电的也有，可也有写那个叫那个重要负载的也行。然后正常依次下电。哪呢？依次这呢？看到没？ 一次下电一次，咱们戳咱们的那个传输设备接二次。那么你就从这台取电， 咱们做无线。咱们现在讲的是无线，专业无线的设备。像啥呢？像 bbu ru。 取电从依次下键开始取，从这取。好吧，这依次下键。 呃，咱们再看这个，你到现场看的话，你得会看这个空开用没用是不是我这新贵啊。当然都没用了，但是有些人迷惑在哪呢？你看看这空开，上面每个空开都没用，但是为啥插线了呢？你插线那不就是用了吗？ 实际不是啊。这个线是啥呀？这个是数据采集线，也就是这个这个线，他把他把数据采集完之后汇集到这里。这个东西监控模块，你通过监控模块你就能看出啥呢？这度空开用了多少电流啊？电量多大呀？他属于监控线， 他不属于咱们负载啊。这个不要不要搞错了。现场看的时候，你一定要看这上面接不接那种粗的线，或者打不打成标签。如果他只是插在一根小细线里面打标签，那么他是柜里人带的这种线，你就你就视为他没用就行了啊。 然后这是咱们的直流负载区。呃，这是空开，这是融丝。是不是空开跟融丝啥区别呢？咱们后来做设计的时候都会说，什么情况下用融丝，什么情况下用空开啊？包括呃，有空我把螺丝给你砸碎一个，看看里面是啥啊。空开我也不建议 开过，挺简单的。无所谓了，有空想看就看啊。这就是咱们一个整体的电源柜，在机架里面，尤其是这种机房站里边必然有这个东西是吧？肯定有啊，跟你厂家不一样，他可能长得不一样，有高有大，是不是有宽有窄，那无所谓啊。然后打开之后，主要看这里边三大区， 都记住了吧。交流输入，整流那个，直流复载输出。这三大区他还可以接续电池，因为我这屋里没有续电池。等我找个鸡蛋给你们到鸡蛋里边看一看啊。行了，咱们立刻就说这个问题啊， 熟悉了吧，就这玩意以后我经常用到，尤其是怎么接通开啊，咱们在图纸里面我都给你画出来详细的东西好了。我是通心设计亮哥。呃，关注我，学习无限知识，学习传输知识，拜拜。

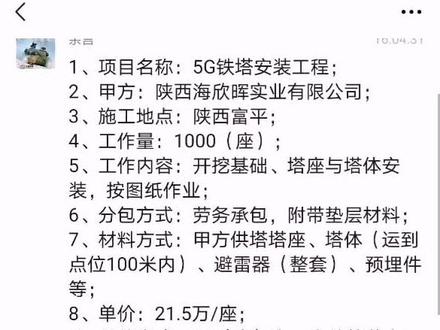

前段时间呢，有人找我去做五 g 基站项目，你们有去做过下面这种类似的吗？每个队组做三百个基站，跟劳务公司签合同，签合同价二十万一个，共六千万，十，到手价十六万一个，交保证金二十五万， 每五个结账一次，每个月完成三十到五十个，保证每个基站利润不少于三到五万元。嘿嘿，利润好像还不错哦， 我来算一下，下面是我算的结果，请看基座底材料加人工才四万四十五米，信号塔到场地价六万多， 成本价不超过十一万，十六万减掉十一万，还有五万的利润空间，相当于百分之二十五的利润。那做还是不做呢？ 首先我分析你只能是以对主跟甲方的劳务公司签合同，不能跟投资方签合同，对方缺乏履约能力，哎， 甲方没有提供跟中国移动签署的合同，缺乏可信度。三、因为对方是一个尸体，能不能拿到款真有点担心。 四、中间人拿拒绝费太高，相当于拿掉百分之二十，虽然看似啊有百分之二十五的利润，但还要交二十五万的保证金。讲到这里，大家懂我的选择了吧，如果是你们还敢去做吗？
