啊，大家好啊，今天的话就是，呃接我们之前的那个两个变频器的视频的话，我们今天啊分享我们的第三段内容，然后就是关于这个变频器的一些参数的一些介绍，然后如何进行设置。 首先的话对于我们变频器来讲的话，他实际就是一个命令员和一个频率员，只要我们把这两个命令员和频率员设定好之后，实际的话就是，呃，对于我们来讲的话，这个变频器就可以正常的这个启动了， 那对于我们这个变频器来讲哈，呃他如何进行这个参数设置呢？那我们先看几个比较关键的参数，首先的话就是这个命令员选择这个位置， 那这个这个参数的话是一个非常重要的一个参数啊。然后的话就是，呃，对我们这个四三零零系列的这一个电机的话，它实际是有两种模式的哈，我先讲第一个，然后 一第一个的话就等于零模式啊， v 出一个 f 控制模式啊，我们我们这个模式的话就相当于是一个啊频率的一个控制模式啊， 下面的这个无速度传感器矢量控制，那这个的话主要就是针对于我们这个变频器要做一些扭曲控制的时候，然后会用到这个哈，因为这个的话，呃在我们这个收放卷啊变频器里面的话应用的可能比较多一些啊， 啊，因为你要缠卷的时候，然后啊设置电机的扭矩，这样的话不呃不容易把这个卷给拉断啊，所以说这个的话我们今天就按照零啊先来设定， 设完之后呢，然后我们命令员选择，命令员选择这边的话就是什么意思呢？第一个啊，操作面板命令频道 啊，呃，第二个，呃，就是端子命令，第三个是通信命令，那对于我们面板来讲，我们选择零的话，就是通过我们这个面板直接启动啊，然后就跟之前一样，然后这边的话啊，把频率设定好，然后直接一按启动电机的话，他就会旋转 啊，啊？我们可以看一下，对吧？现在的话他就相当于是一个面板啊，面板启动，现在电机的话是在正常运转，对吧？ 当然的话我们也可以看一下这个参数啊。嗯，那是 p 零杠零二，那我们找一下 p 零杠零二，然后点击编程 p 零，对吧？点击确定杠零二，然后上零二，那它里面的话是不是零？ 那零的话，那对于我们这个参数手册的话，对吧？就是操作面板通道。那如果，但我们在实际 p l c 控制变频器的时候，我们大部分都是用第一个哈，就是端子命令通道 啊，端子命令屏的通道，这样的话就是可以通过我们 plc 是 吧？你看我们的接线是什么？首先的话是 plc 是 吧？完了之后 plc 的 输出点，然后控制我们的中间继电器，然后中间继电器闭合之后呢，对吧？来 控制我们什么？控制我们的这个 m 端子啊，只要 m 端子一闭合，对吧？然后 啊有些叫 m 段子，有些叫 d i 段子哈，都一样一个意思，只要它这个和公共啊一闭合啊形成一个回路，那它就可以启动了，对不对？那这个的话我们先这节课先不讲啊，我们放到后面的话，如果要说进行这个 p l c 是吧？控制我们变频器的时候，我们到时候接线的时候，我们再讲那第二种控制方式，第三种控制方式通信命令，那通信命令的话，你像我们这个啊，变频器的话，它实际是吧？大家可以看清啊，这实际是支持四八五通信的，对吧？我们可以通过四八五通信来 进行控制，那这个的话，等我们后续的话讲变频器四八五控制的时候，我们再介绍。那这个设置完成之后呢？那相当于就是说啊，我们把操作面板 通道，对吧？啊？设到零完了之后呢？这边设为零，那主频率呢？那因为我们现在目前的话是用的是电微器面板，对吧？应该是四号模式，那我们看一下是不是四，那 我们确定一下，然后，哎，现在是零三了，对吧？因为我们这个里面就是零三吗？对吧？大家可以看到啊，里面就是零三，那零三的话呢，这边选择的是四 啊，大家可以看到啊，面板上也是四，那这样的来讲的话，那就是通过的我们这种方式，然后就可以来进行启停了，这又把这两个参数一设定 啊，就可以启停了。但是呢话就是这这边的话，就是在设置这个过程当中的时候啊，我们这边的话就是这里啊， 要对应我们这个功率参数进行设定才行，如果要说你不按照功率参数进行设定的话，那可能就不行啊，因为视频比较长，这样的话我给大家分几节视频讲， 好吧，然后行，今天这个先给大家分享到这，然后接下来的话我们再分享如何是设置电机的一些功率什么的好。

p 七零二 固定频率 一固定频率二啊，固定频率三四五六七八九十十一十二十三十四十五。 一共十十六种，应该是十六种。嗯，十五种，十五种。因为它有四个端子对应四个，对应十六种频率二乘二乘二乘二的组合，它就是四个多功能端子，可以组合出来这个多段数的。 哎，你当你哎，以后如果你碰到 v 二零的价格价位还好了， v 二零你可以就用 v 二零嘛，或者用凯达啊。当你实在。

今天这条视频讲一下变频器正转和反转控制接线和参数设置实操，变频器正反转控制核心就是不用改主回路接线，直接通过控制信号让电机正向和反向转动的任意切换， 传统的电机换向需要断电，再换另两根象线，而变频器只需要给一个开关信号就可以正转和反转之间的自由切换，安全高效。接下来看实操，我们先来看一下变频器正反转外接开关的接线， 这里是 m 零接左边，这里 m 一 接右边，然后这边有个短接的线，然后这边引出一根线连到肩 d， 形成完整的回路。 这个是三档旋转开关，他左边是常开，他右边也是常开，他这个等效电流图是这样的，往这边转就是这边接通，往这边转，就这边接通，这形成整个回路。 接着我们看下参数如何设置 p 零一，运转信号来源设定默认是零零，运用指令由数字操作器控制， 我们按 mod 键 p 零一确认默认是等于零，我们要把它调到零一，运用指令由外部端子控制， 键盘 stop 有 效，当然也可以调到零二，运用指令由外部端子控制，键盘 stop 无效，就这个键如果调到一的话，他就继续有效，如果调到二的话，这个键就无效，我们调到一吧确认， 然后回到屏幕界面，我们来看一下桌面，正转 打了中间停止，打了右边反转， 然后按这里也可以停止， 你学会了吗？

一条视频教会你变频器设置的底层逻辑。很多人都会问变频器是做什么的？实际上它就是来控制电机的，它又能控制电机实现哪些功能呢？首先第一个启停，第二个正反转，第三个快慢， 这些功能又是如何来实现的呢？它可以通过三个渠道，首先第一个是面板，在面板上会有很多的按钮或者是旋钮，我们可以通过这些按钮和旋钮就能实现启停、正反转和快慢。 第二开关，我们可以通过给这个变频器去外接开关来实现它的毅力控制。 在实际的工艺现场当中，可能我们的环境相对比较复杂，那么这个时候我们可以通过给变频器外接开关的形式来实现远程控制。第三， plc， 如果说我们想让这个变频器更好的发挥作用，那么这个时候我们可以引入到这个 p、 l、 c， 它不仅能够实现这些基础的功能，还可以让电机在更好的状态下去运行。以上就是变频器设置的底层逻辑，你学会了吗？点点关注，获取更多电工小知识！

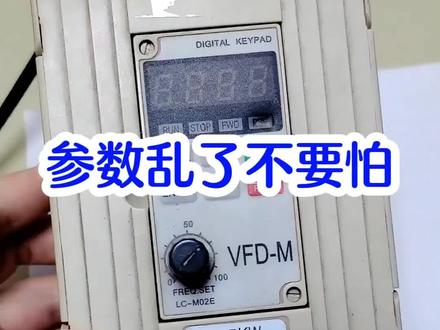

变频器的参数乱了啊，或者是一个旧的变频器，我们不知道它已经设置了哪些参数啊，我们怎么使用呢？其实非常的简单，我们一步到位啊，给它恢复到出厂设置。首先呢我们看一下这个变频器啊，它这个型号呢是 vfd 杠 m 通电呢，我们来看一下啊， 这个 mode 呢就是设置参数，我们点一下，然后这个呢是 p 零零啊，戳使的一个参数，我们往上走啊，找到 p 七十六。 好，找到 p 七十六以后呢，选这个按它啊进入，把这个呢给它设置成零九。 好，再点一下 ant 确认啊，现在呢这个参数呢，就恢复到了这个出厂设置。

变频器外接电源器的参数怎么设置，竟然还有人不知道，下面就来看看。首先找到变频器操作面板上的 mode 按键并按下， 通过不断按动该键，在参数显示界面中仔细查找，直至找到 p 零零参数。找到后，按下 enter 键，进入该参数的调整界面，将 p 零零参数的数值调整为零一，调整完成后，再次按下 enter 键进行保存。 接着继续按 mod 键，在参数列表中寻找 p 零一参数。当找到 p 零一参数后，同样按照上述操作将该参数的数值设置为零一，然后按下 ant 键得以确认。 最后再次按下 mod 键，找到 p 三十八参数，将 p 三八参数的数值修改为零二，修改完毕后，按下确定键，完成以上所有参数设置。操作后，电频器、外接电位器和制动电阻的参数就配置好了。

变频器上的参数都有什么含义？ p 三零四额定电压，国内工业用电多为三百八十伏。 p 三零五额定电流，此处参数为八安。 p 三零七额定功率代表电机的额定功率是四千瓦。 p 三零八功率因素，这台电机标注零点八。 p 三一零银额定频率， 国内标准一般为五十赫兹。 p 三一一是额定转速，四级电机通常设为一千四百转。

变频器电机参数设置这几个关键数值一定要记牢！ p 三幺幺指电机额定转速，四级电机通常设为一千四百转。 p 三幺零是电机额定频率，国内标准一般为五十赫兹。 p 三零八为功率因素，根据电机参数调整为零点八。 p 三零七代表电机额定功率，这台电机设为四千瓦。 p 三零五是电机额定电流，这里设定为八氨。 p 三零四对应电机额定电压，国内工业供电一般设置为三百八十伏。

哎呦，烦死了，这变频说明书那么厚。哇，这上万字，哎呀，怎么看的，明白吗？看不懂。变频器的说明书应该是很多变频器电工的一个通病，但是事实上呢，其实它非常简单，你不管手里的是任何品牌的变频器，它调来调去啊，也就这十二个参数， 只要你调好这些参数，你的变频器啊就能稳定运行。特别是我们这款一六六变频器，参数设置简单，功能齐全，不管你拿它来是进行学习还是工业应用，我们都很推荐。关注我，下期我给你讲讲变频器的控制方式。

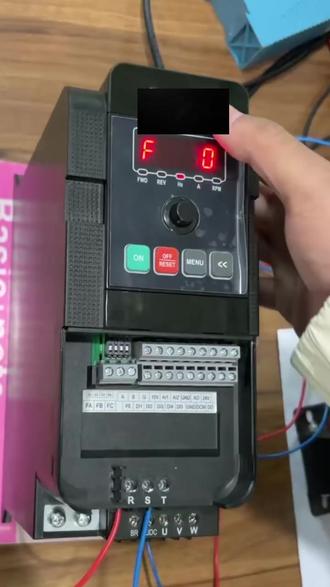

如何调制变频器参数？这个是我们变频器面板， 从左到右，按钮 on 就是 变频器的启动按钮 off 跟 reset， 它有两个功能，如果是在面板的控制情况下，这个按钮可以停止电机。还有个功能就是复位，复位一些错误代码。 menu 就是 我们的菜单参数的设定，按钮就是选出参数去设定它， 一位按钮就是我选出之后我可以去一位，这个是我们的旋钮，旋钮就是主要调一些，就是我的电机开起来的情况下，我要去调它的频率，就是用旋钮去调节， 那下面我们就启动电机，可以看到预设频率在上升，此时电机预设的频率也是最多的， 通过这个按钮切换，看到电机的一些其他参数，比如电流、电压反馈， 你学会了不？
