艾默生2900改装可调电源教程分享

一个江苏的粉丝朋友拿过来的四台 m 升的， m 升二点零零，有三台单版的，有一台双版的，等下就给他改成那个固定五十七伏输出的，给那个一十五串的锂电池充电的，这个电流大，但是他那个保护板上面有限流的，所以只需要改一个，改固定输出， 改一个那个，改一个电压取样的，再改一个过压保护的就 ok 了。四台 第一台改好了，就是第一台比较难改那个电阻要确认组织。这个东西拆了两次了， 后来是怎么弄的？后来直接搞电位线调，调到五十七伏，再测量他的电阻，测出来是二十四 k， 就 找到两个电阻贴片的，二十四 k 翻边了都翻不到， 后来两个叠加起来就是五十七点三，五十七到五十八伏都可以 在这一个，这一个过压保护键组原来是输出是五十三点六，过压的话应该大概五十八伏左右，应该还没有到五十八伏，现在换成二十 k 的， 然后现在输出电压是五十七点三， 打一点七点四，中机怎么拿这个电路图说一下？这个是借鉴那个抖音乔家大院博主的画的那个图纸，然后综合了一下， 这里是电压检测，这里是牵压保护。牵压保护一般都不需要动，如果你必须要调到零伏了，就稍微动一点， 但是也调不到零伏，因为你这个比较器它必须要给他一个，给他一个比较电压，在这里过压保护改成这两个电阻，随便拆掉一个， 改上面的也不行，改下面的也不行，必须改这个，因为它这里还有两两路到别的比较急的，所以必须带着这一个或者这一个，这个电容是起一个缓冲作用的，大概是一维法，那个上面没有标 有违法的，就是调的时候那个电压会变化的比稍微慢一点，如果没有这个电容的话，你一调立马就变了，就是二十一点五，他是二幺二幺五二，你反过来看就成了二五幺二了。二十五点一，实际上测出来的是二十一点五 k， 把这里拆掉，拆掉之后呢，比如说我这个电源是改到五十七伏，就在这个机子上面加上四 k， 二十五点五，实际上测出来是二十四点三，二十四点三 k， 输出就是五十七伏了。把这个改掉，然后在过腰保护，第一台改的过腰保护， 后来第二台我改之前呢，就直接直接在这里搞一个定位器，搞一个定位器调节，看他都是多少保护，最终是五十九点九伏，保护，也就是六十伏，所以他只需要五十七伏。这个过腰保护也不用动， 动的话只能动这三个上面的也不能动，一般是改这个六三三，如果要保护你要改到七十伏的话，就在这基础上面再加个十几 k， 如果要改到一百多伏，就得加到五十 k 或者七十多 k。 上面是画了一个温控器的一个电开关电源的电路图，这样看，这样大家可以截图，需要这个模块完整电路图的可以咨询那个乔家大院博主。第二台已经搞好了， 第二台已经搞定，这样把它稍微固定一下， 正好五十十七伏， 这三台双版的也快了，这现在用电位器调到五十七伏，这威力挺大呀，这应该有，五十七伏的话，这个四应该有两千瓦。 这一个双版的可调流的就没有电，到头只能自己慢慢摸索了，自己慢慢摸索出来的， 还有一个可调流的双版也得慢慢摸索，这是双版不可改调流的那一款， 最终是这样改的。这个上面连零件的标号都没有，一个五点一 k， 一个三十九 k， 拼出来刚好是四十四 k， 点下去刚好是五十七副 来装上。好的。 sorry， 那 这个应该原来就有点问题，这个散热片把你两个桩子也拖出来了，刚拆下来已经把它装好了，这个东西也是摔断的， 用胶把它粘一下，也只能这样了，也没什么其他的好办法。在整个欧洲，他们搭载的远程巡航导弹可以坐在俄罗斯领空，就对乌克兰乃至更远的目标发起毁灭性打击。为什么说这是大结局的信号？因为普好的 来同学们真实记录了二零一 去一个七点三的凌晨三四点，整个地方只有打开他们的房间还可以这个样子，应该有三十有三十万的样子。大家零点二的回答 这句话听起来让人心里一酸，为了省到一个月的钱，连安全都要往后靠一靠。这就是那个年代打工的生活，每一分钱都要精打细算，每一分。

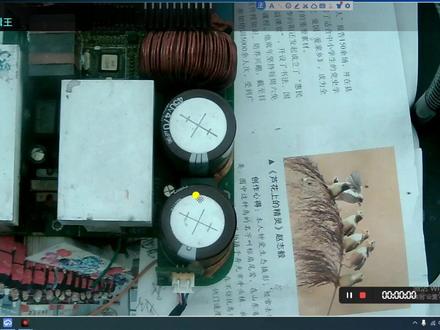

下面我们修一台这个爱莫生啊，二十八杠二九零零 这个电源，他这个电源呢？什么现象呢？我们家电试一下哈。家电大家看一下。 插电， 嗯啊，我没插上，这边，这边没接上啊， 插电 好了，现在呢？现在是个什么状况？咱们看到这个地方灯啊，这个灯亮，看到没有？这有个灯亮，绿灯亮， 一会呢他就黄灯呢，就亮了，就开始闪，报警，黄灯闪完了以后黄灯亮，他就报警报故障，然后他就 私而保护，保护又重启，大家等一下，看这灯呢，一会呢，你看 这个黄灯就闪了，闪呢是没有通信，这个无所谓。后来呢他就会这个黄灯呢，他就会不是闪了，而是一直亮。 看他就又重启了啊，又重启了，他没有输出，没有输出呢，我现在呢测量呢，他是这个 ps pfc 呢，这个没有工作啊， ps 没有工作，它这个 咱们可以测量一下啊，把这个翻一下个，翻一下个。以后呢咱们看万用表，我测量一下这个大电容两端电压，用一拆服的 来测一下，大家看一下它的电压。 接触不好啊，看三百一十七， 也就说呢，他这个 p f c 呢，没有工作啊，没有工作，现在是一直是藏了黄灯了，你看到没有？ 黄灯一直长压，就是故障灯，然后他不断的重启，现在是 ps 没有工作， ps 没有工作呢， 咱们所谓虽然要检测他这个 驱动有没有 boss， 嗯， 现在呢加个撕破器啊，加个撕破器，大家看一下这个撕破器啊，我测量一下，测量一下这个有没有这个 驱动多些， 我现在把它加一个，加一个视频图啊，加一个视频图， 这样的视频都看一下， 现在呢把这个视频头放 调一下啊，这个， 嗯， 这样吧， 把这个视频头呢给他缩小，缩小一下， 缩小一下啊，缩小一下比例 啊， 这样啊，然后呢我来测量一下这个驱动波形， 用撕破器啊，这个撕破器我接一下， 就是这样。然后呢测这个 pm 四开关管哈，这个三级， 看看还有没有。 看吧，他没有睡好。 正常的话，他这个地方应该有方波税号啊，应该有个方波税号，现在他是没有的啊，这个税号都是干扰税号。 没有睡好，那我就再往前移走，继续往前移走一下，看一下 他在这个下边这个位置，这个地方看着大家看着不大清楚。嗯，这下边的位置呢，他是这样，他是一会呢，我大家看一下电路， 在这地方应该有一个这个啊，驱动管啊，有两个驱动管，两个驱动管呢， 我现在检测一下这个驱动管的这个 也没有， 现在呢就是没有驱动信号，没有驱动信号，所以说他就是没有出现这个问题。 咱们再看一下这个 个最前单，从这个 dsp 出来以后有个电阻，我们测一下这个电阻前面啊， 看，我照一下，照一下能看清的，否则的话看不清。他这都是趴在这下边的。 他在三叶片的下边啊，看，还真有波形啊， 自动检测一下。嗯，有波形了看，因为咱们现在是 公仔，所以说呢， 看学历是七十赫兹啊，一停就没有了啊，现在又有了， 现在看 几率是七十个字，嗯，七十个字 看啊，他现在是这个最大的，因为他没有输出，所以说呢，他现在是 是最大战风啊，最大战风 啊，没有输出，没有输出，所以说呢，呃，他就会把监控笔给你加大啊，又重启了，你看吧，频率是七十多只啊，最大监控笔没有输出。 我现在呢发现了一个问题啊，为什么后边没有驱动，前面有驱动呢？发现这个电阻呢？ 掉了一个电阻啊，这个故障是很隐含的，一会呢我再把这个 图纸给大家看一下 啊，咱们现在呢看一下这个图纸，看一下图纸， 这就是那个 p f c 的这个开关管啊，这是升压管。呃， p f c 电杆啊， 咱们现在主要是测这个驱动信号，刚开始测这没有啊，测这没有以后呢，我现在呢就是 测了一下这个从 d s p 出来有没有信号看，也就是说从这个电阻的前端 专测，他是有色号啊，后边没有色号。我顺着走找呢，就发现这个店主呢 缺少了这个店主，这个店主呢可能是什么时间不小心把它啊拆掉铲掉。所以说呢，这个店主没有，这个店主没有呢，这个信号发发送不过来，那当然后面没有信号 啊，这个是四点七开的一个电子，然后，然后补上去以后呢再再试一下。嗯，问题就是在这 好了，电阻呢？我接上，咱们直接测有没有输出吧，插上电， 插上电 工作看看，量一下输出电压，正常不正常？ 嗯，还是没有输出吗？ 也输出了，看到没有？五十三点九啊， 比较稳定，这就对了，五十三点九，看看五十三点九， 五十三点九。现在这个电源就好了，我们这个时候也可以测一下这个波形电压哈，测一下这个电压， 我们测一下这电压多少？驱动多型，驱动多型这个电压分二十伏的， 虽然他是个波形，但是有时间量电压的话也可以量到啊，看零点十八，零点四九， 原来是一点没有，好了，现在呢就正常了，正常 就是因为一个店主造成这个原因， 虽然这个店主呢平时呢很难这个发现啊， 不小心碰掉了，或者是什么很难发现这个故障呢，是没有图纸的话很难找的。

爱莫生服务器电源改零到六十伏可调，先看一下他的餐水型号，二四八杠幺八零零 a， 他的输出是一个负四十八伏的输出，最大功率一千七百四十瓦。 这一款电源做工还可以，功率足够，在某个渔场七八十元就能够买到。改装之前首先要做一个小模块，将它的调流调压集成在一个洞洞板上，需要两个电阻，一个五点六 k， 一个十欧母，就是这两颗 需要两个独食电容，一个零点一违法，一个一违法，需要两个电位器，一个五百 k 调压，一个五百欧调流，再加上一个数弦表，十元左右，基本上改装配件就齐全了。 改装之前首先测试一下这个电源是否好用，看一下标识，上面三个是进线端，再看一下对应的角位， 标注的零线火线进线，他的下特有两个长的角位，是直流输出角，找两个鳄鱼夹直接夹在他的进线端，用于供电，直接通电，看一下状态，待机功率在五点八瓦左右。再看一下他的指示灯， 指示灯红色的一直带闪亮，说明有故障。看看测量一下它输出端的电压，输出端的电压显示的在四点八伏左右，还在不断的下降，不正常。 如果你购买的是二手的设备，这时就不要急于改装，需要联系商家进行更换。又实验了一下这个电源在通电的瞬间能够达到五十二伏的空载电压，之后他的电压值不断的下降，应该是处在了什么保护状态。这款电源改装零到六十伏可调很简， 可能最难的也就是焊接这个模块，模块也有电路屯，按照顺序进行焊接。首先固定好这个五百 k 和五百欧姆的可调电度，这个模块做好之后需要安装到后侧外壳当中，所以说它的宽度不能太宽，需要对比一下，对比好宽度之后， 固定好这两个可调电位器，接着组装五百欧调流这一路，这个电位器对外特固定角与中间的滑动角是连接在一起的，直接用焊吸给他直连这两个角，淡定为五百欧可调电阻的一二角， 这两个角焊接完成之后，他们的上端连接的是一个十五亩的电阻，找准堵直将他焊接到洞洞板上。接着看五百欧第三个角与五百 k 第一个角他们直连之后引出去接的是地线， 找一段导线，将五百欧第三个角与五百 k 第一个角直连之后再找另一段导线，将这个引线引出，用于连接独石电容。 这一步完成之后，将五百 k 中间这个可调角直接引出一个导线到动动版的接线端，中间它有一个独食电容，与中间的地线相连。由于调节的电流和电压都不是很大，所以说我用的连接导线是从电阻的延长银角上减取的。 将五百 k 中间这个可调角的连接线焊接完成之后，接下来找到零点一违法的独石电容，将它焊接到地线与灰色线之间。电容在这里的作用是滤除一些杂波的干扰。继续五百 k 第三个角，需要连接一个五点六 k 的电 电阻，将它连接到输出端。这两颗电阻使用的都是四分之一瓦的金属膜电阻，电阻焊接完成之后，将易违法的这颗独石电容焊接到五百 k 第三个角与地线的连接线上，这一个也是起到一些滤除高频达波的作用。 调流调压模块剁好之后，在他的输出端焊接上对应颜色的导线，以便于后特改装的时候陷入焊接。 但是现在不知道这块电源刚才试机的故障能不能解除，我一会还得实验一下。那好的，这一期先到这里，朋友们如果有什么建议想法或者疑问可以多多关注和留言，那么就拜拜了。

这威力太猛了， 哎呦，烫的受不了。 这上次那个艾姆森的二十四杠二九零零的，现在把这个电压电流表把它接上， 这个取电呢？是取这个，取这个辅电，辅电这里有一个一十四点五伏，给这个风扇这些人供电的，刚好可以从这个孔这里过来， 这样就可以放在这个上面了。 然后这个表的是四到二十五伏的供电， 你可以搞短一点，我这买的是五十安的，所以他这里没有，这里没有抗铜丝，用了一个这个就像这么大， 还得想办法把它装在这个上面这样装着，因为这个这个电源的电流确实大，这样也行， 哎，搞了好久把这里装了两个电容， 这东西太难拆了，他主要是这个吸点的面积太小了，不好加热，刚刚估计搞了半个小时才把它装上， 先前这里两个电容上次拆不掉，拆不掉，漏了两个银角，直接焊在上面的，太碍事了。 现在这高度也刚刚好了，刚好这个表高度在这里 已经全部搞完了，这个插头用这个分流器装在这上面，这个表 再把它关起来，电压电流都已经消停过了。修点伤 口， 这是个什么原理？ 等一下有压力， 哎呀，看 f 升高， 这威力太猛了， 哎呦，疼的受不了。

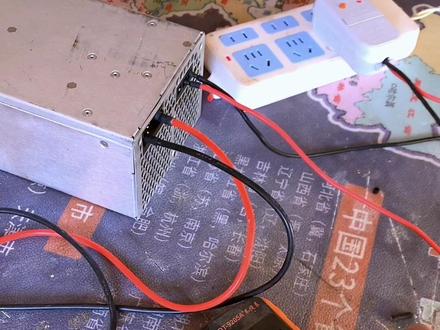

锂电洗车机除了插电池之外，能不能用家里的二百二十伏？我又特意从网上买了一个电源模块，这种就不用改装，我们直接给它焊一个输入和输出线就可以直接使用了。 根据我们洗车机的功率，所以我们输入线选择两平方以上的就可以了。 这里我们用套管做一个绝缘处理，通过这个电源模块可以把二百二十伏转成四十八伏给洗车机供电了。输出线要粗的，建议四平方以上，根据功率选择合适的就行， 一样的操作，我们给他焊一个防打火的叉 t 九零接头， 嗯，做好绝缘处理，左边插头是负极， 右边是正极。我们通电来看一下，模块已经工作，此时我们先不着急给洗车机供电，我们先拿万用表来测量一下，红表笔对正极，黑表笔对负极。 好看一下，万用表目前就是显示五十三、五十四伏，说明是正常的。我们以下面就可以给洗车机供电了。
