总线分析设备千千万,哪款操作最简单呢?明明白白告诉你,京城啊, bbox 一定是最好的选择。首先在电脑上打开京城图纸,打开机型点位图,选择总线分析,使用数据线连接设备,图纸上点击连接,选择总线, 点击开始检测。检测结果马上就出来了,而且可以在点位图上互通展示。关注金城创新,更多维修技术我们下期分享。
粉丝2.2万获赞6.1万

有粉丝反应不会用 r box 测试 r f f e 今天这期视频给大家详细讲解一下。用数据线连接 r box 与电脑,大家收到货会有这种绿色转接小板,从左往右分别是地一点八伏供电、时钟、数据。这里我们降低引出, 方便我们连接手机主板。这个开关一定要打到左侧。连接上测试表笔,点击表笔上的检测按钮, r box 有视频中的检测动作,说明表笔与 r box 连接正常,这样 r box 就连接完成了。接下来我们就测试一下。打开我们的京城图纸软件,点击总线分析,点击刷新,点击连接。 如果这里没有任何显示,说明电脑与 airbox 连接异常。检查数据线或换个 com 端口 连接有显示连接成功,说明 arbox 与图纸软件连接成功了。点击选择总线名称,点击数据和时钟,测试点会自动定位到图纸中,这里为了方便演示,将屏蔽照都拆了。 如视频中给主板扣上电池扣,按开机键开机。在连接之前小板上引出来的地线, 两个表笔分别点到这两个测试点上。点击表笔上的测试点,就能测到该总线下所有芯片的 usid 值。 rbox v 一点一三及以上版本表笔是不区分时钟和数据的, 也就是说摇笔随便接到这两个测试点上。老铁们看完这个视频学会了没?记得点赞关注哦!

rbox 总线分析仪快速定位部分信号故障设备使用说明用 tik 数据线将总线分析仪连接到电脑上,连接成功后会自动开机, 将转接板的拨动开关拨到最下面。连接表笔,红色表笔接 r f f e 数据,黑色表笔接 r f f e 的时钟接地线,用测试勾连到主板的地线上,手机开机的话一点八伏,不需要接, 连接完成后就可以开始测试操作模式连接操作,我们选择苹果十三的 rfse 三来测试一下,点击 fda, 这是 rfse 的数据测试点,点击 sdl, 这是 rfse 总线的时钟,测试点为一点八,就是 r f f e 的供电测试点,如果开机测试,供电测试点不需要焊接。 红表笔接 sca, 黑表笔接 scl, 点击表笔上的检测按钮, 图纸界面就会显示检测结果,如果有芯片不正常,检测结果就会显示异常。拖机操作以苹果十三迷你版 rse 三总线为例,这组总线上有五个芯片连接总线分析仪, 点击表笔上的检测键,显示屏上标记出的就是这五个芯片的 usid 值,测出 usid 值的数量不会低于芯片个数。将每个芯片拆下来测试,就可以检测出每个芯片的 usid 数据准确真实。图纸总线分析的每一 一组数据经过多次测量后录入准确真实。公用户比对 故障机测试案例以小米十一这台故障机为例,测试一下这个主板问题出在哪里。连接设备,选择一组总线, 红黑表笔分别连接 sca 测试点与 scl 测试点,点击检测按钮,迅速定位出信号故障, 点击异常的芯片自动跳转到点位图。根据检测结果观察发现,这颗芯片之所以不能正常通讯,是因为左上角这个电阻被拆掉了, 导致 rfse 总线时钟信号断线,所以 u 零六零零不能与主控芯片或总线分析仪通讯,补上或短接此电阻, u 零六零零就会 恢复正常。如果 u 零六零零损坏,总线分析仪也读不到它的 usid, 这种情况要将其更换才能解决它引起的故障。精诚图纸,让维修更简单、更智能!

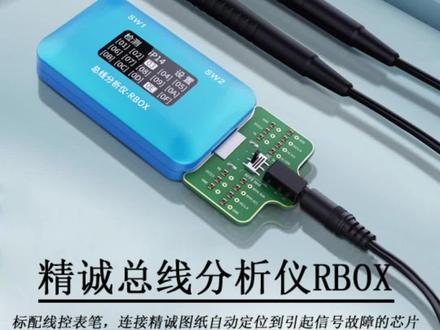

这是我们京城最新上市的阿 box 总线分期仪,我们打开看一下吧! pos 走线分析仪配合京城图纸使用,快速定位信号部分故障,这是数据线红轴线标配特尖双表笔,自带按键,一触即发。 还附送一张京城图纸年卡哦!关注京城创新更多维修技术,我们下期分享!

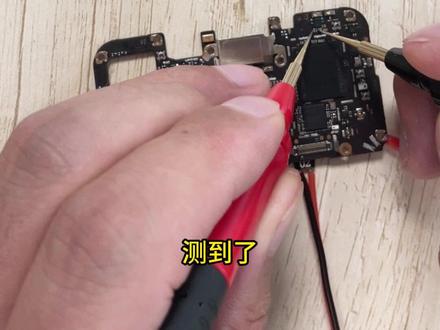

今天看一下通过 r box 测试, r f f 一、总线帮助我们维修一些信号故障,采用高通射频芯片的安卓手机主办 r f f 一总线上的芯片损坏会引起提示打开天线、关闭飞行模式之类的故障。 二、 box 可以读取 r f f e 总线上芯片的识别码,来判断总线上哪个芯片不正常。打开京城图纸软件,进入总线分析,连接 r box, 选择要检测的总线,点击数据 s d, a 和时钟, s, c, l 会分别定位到我们的图纸中,方便找到测试点。用 type c 数据线连接 are box。 如视频所示,手机主板开机后便开始检测, 红标笔点数据测试点,黑标笔点时钟测试点。视频中红 色的为异常芯片。再看主板上的该芯片没有明显的外观损坏。拆下芯片量,下面组织, 组织没问题,重装后再测试,测到了,如果重装不行,只能更换一个。这就是 airbox 的检测过程。下期我们继续分享附加功能的使用方法,记得点赞关注哦!

打开图纸,找到需要检修的主板,选择一条总线,这里以十三 pro 的二 ffe 三为例, 点击一点八伏 s, d, a, s, c, l, 找到对应的测试连接点,将主板的一点八伏和 g, m, d 与总线分析 e 二 box 飞线连接,连接表笔。我们将连接好的主板和总线分析 e 二 box 连接图纸。软件 使用表笔接触 sda scl 测试点,按压表笔按键进行检测正常,无需定点定位,表笔可自视长测。

你的,看看你的,看看你的,看看你的, 看看你的,看看你的。

哈喽,各位老板,今天我们来演示一下如何用 airbox 和京城图纸读取安卓开机日志。打开京城图纸的总线分析,进入 urt 总线测试页面,首先连接设备,再选择要测试的 urt 总线 点这里京城图纸会帮你定位测试点。我们要在这个测试点焊接一条引线连接设备,这里串口已自动打开,等待手机开机,就能自动读取开机日志了。主板扣上电池扣, 这条线就是 urtx 测试点。 黄色测试勾是设备地线连接到主板地线, 红色的是设备 urtrx 连接主板 urt tx 测试点。 然后按开机键,在图纸软件上就可以看到开机日志了。要想看懂他,需要了解开机过程。 手机开机先执行 bootloader 引导程序, bootloader 在引导加载安卓系统实现开机。 bootloader 分三部分, p b l s b l a b l pbl 是主引导加载程序,它是写在 cpu 底层的, cpu 出场后这个程序就不可更改。 pbl 的主要功能是上电自检并启动 sbl, sbl 的作用是初始化硬件环境和代码安全环境 验证并加在 ablabl 的主要作用是引导安卓操作系统启动,根据选择不同,也可能会进入 recovery 模式或 fastboot 模式。开机日志记录了 bootloader 的运行信息,但不包括安卓系统的启动过程,通过它我们可以判断一些开机故障。 下面是刚才这台手机的开机日志,这一段是 p b l 的运行信息。 p b l 首先把 c p u 工作频率设为六百兆赫兹,这就说明主时钟是正常的。我们可以看到 p b l 进行了各种初始化检测、加载、认证、授权等操作,这就说明 c、 p、 u 核心工作正常。这一行 是 sbl 开始执行, 这里读到了硬盘的型号和容量,说明硬盘也正常。下面还有很多内容,这些都是什么意思呢? 你都不关注我,我怎么能告诉你呢?那么宝贝,请移动下你发财的小手,双击加关注,然后等我喝口水,深吸一口气,下期再告诉你哦!

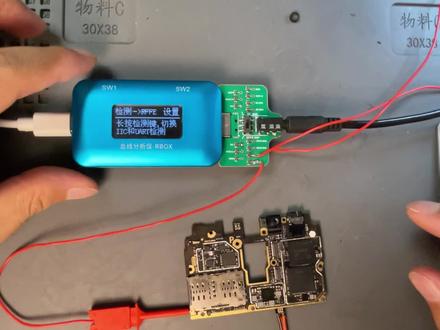

今天给大家演示一下用 airbox 测试 iphone c 总线,打开京城图纸软件,进入总线分析,选择 iphone c 总线, airbox 和主板,如视频中接好,扣上电池扣,返回京城图纸,点击刷新,点击连接 airbox 就与图纸连接好了。选择总线名称, 选择测试点,会自动定位到图纸中, 按开机键,主板开机, 这是开机电流。红表笔接数据测试点,黑表笔接时钟测试点,按表笔上的检测按钮,就可以测到该总线上所有芯片的地址,如果某个地址未测到, 说明线路或芯片有问题。 iphone c 数据我们也在持续更新中,下期继续分享附加功能的使用方法,记得点赞关注哦!

今天介绍一下 r box 的三个功能。首先是 r f f e 总线检测功能,用高通射频方案的手机主板,如果 r f e 总线不能正常工作,苹果机型会引起有基带无串号,安卓机型会引起打电话提示、关闭飞行模式、打开天线, 无线装置已关闭这些故障。通过 r box 可以读取 r f f e 总线,从芯片的识别码,从而判断出故障范围。其次是 iphone c 总线检测功能, iphone c 总线启动时,红黑表笔分别接 iphone c 总线的数据和时钟线路,就可以检测到 iphone c 从芯片的地址,从而判断 iphone c 线路和芯片是否正常。这里读的是基带马片的 iphone c 地址。最后是 u a r t 总线检测功能,我们 可以通过二 box 和手机的 evrt 总线读取一些安卓手机的开机日志,开机日志中包含了手机启动时、硬件检测和初始化的各种信息。通过日志中的内容, 我们可以了解一些故障信息,帮助用户锁定故障范围。已经入手的老铁快去体验一下吧,记得点赞关注哦!


i like get in hot! i like i like get in hot! pop pop pop fees pop pop pop fees i think i'm going dumb think hands up did we come on the drive ready go go! i like getting hot! i like i like getting hot。

今天我们来介绍一下用 airbox 和金城图纸读取安卓手机开机日志的方法。先看这张 airbox 和主板之间的接线图, airbox 转接版的这个 rx 测试点接主板 u a r t t x 测试点, arbox 转接版的地线接主板的地线,这里接到螺丝孔上。主板上的 u a r t 测试点可以从软件上定位, 在这里选择测试点,点右面的 u a r t 点图纸就会帮你找到 u a r t t x 测试点。设备用 c 口线连到电脑, 再看软件上的操作,打开图纸后,第一步选择总线分析,第二步选 ur 总线,第三步刷新,第四步连接,这样 airbox 就和图纸连接好了。 接下来刚才介绍过,在这里选择要连接的 ur 总线点右面的 ur 点定位测试点,最后点击打开串口,等手机连接好 are box, 按开机键就会自动读取开机日志了。我们这里已经准备好了设备接电脑转接版 r x 接触版 u r t x 转接版地线接主板螺丝孔,我们按主板开机键看一下读取到的开机日志。这些开机日志是 bootloader 的运行过程, bootloder 是手机的引导程序,负责检测手机基本硬件,并引导加载安卓系统启动。我们把手机比作一个游乐场,每天早晨上班时间,工作人员打扫游乐场,对各种设施进行安全检查,这就相当于手机开机并运行 bootloder, 各种设施的安检记录 就相当于开机日志,安检不过关,游乐场不能开放,就相当于手机不能开机安检通过。游客进入游乐场,就相当于安卓系统加载运行,安卓系统启动不 told 就退出, 并把 cpu 的控制权交给安卓系统。如果要读到开机日志,必须保证 cpu 的工作条件正常, 否则不 low 的无法运行,也就不会有开机日志。有些硬盘电路故障也会导致读不到开机日志。我们看一下这个日志,拉到最下方, 如果手机有故障,一般会在这里有错误提示。这一段翻译成人话就是显示自定义图片失败,无法获取图形输出协议,无法获取宽度或高度,无法在屏幕上显示已验证的菜单。资源不足,您的 设备已损坏,它不可信任,也不会启动您的设备将在三十秒内关闭。其实翻译给你听也没用,直接告诉你答案。 这台手机就是 cpu 和硬盘之间的通讯线路断线,导致 bootloader 不能加载开机 logo 或进入 recovery 模式,这两项必须硬盘正常才能正常。安卓的开机日志和苹果不同, 同样故障,苹果会明确告诉你哪个芯片甚至哪条线路有问题。安卓开机日志只会给你打哑谜,没有三五十年的修机功力,很难看懂,如要速成,必须进攻,兄弟们等我出攻再给你们分享更多内容,记得点赞关注哦!
