ic引脚排列顺序图

好多朋友拿到芯片以后，不知道银角该如何排列顺序，其实很简单，一般情况下，芯片有缺口的一端或者左侧有圆圈的一端应该朝上， 然后逆时针数引角的个数，就是引角的排列顺序。我们拿 tda 二八二二芯片举例，图纸上的一角同时对应了芯片上的一角，以此类推。图纸上的六角同时对应了芯片的六角，图纸上的八角同时对应了芯片的八角，是不是非常简单？

这是芯片，这也是芯片，这还是芯片，这个四四方方的芯片，这么的眼角，那么哪个眼角才是他的第一眼角呢？大家好，我是光头机电，今天给朋友修了几块线路板，今天修的线路板上面的芯片比较多，就顺便和大家讲一讲这个芯片的标记方式，怎样区分他的第一个眼角。 因为芯片的标修方式有多种，一包出来还是有一定的规律，比如像这一款常见的电源管理芯片三八四五。像这种芯片，我们先找到他的缺口，当这个缺口朝左时，那么这个芯片的第一角位于他的左下角，然后从第一角开始，逆时针方向数二三四五六七八。 这款芯片呢是飞利浦的一款单片机，这是背面四四方方，他的银角更多。大家看这款芯片，他除了有十英字母之外，没有其他的一些明显的标示， 我们如何去判断他的第一角以及他的引角定义呢？其实大家仔细看啊，这个四四方方的芯片，在他的左上角，这个角有一缺口，这个缺口呢是特意留下的，那么在这个缺口下面的这个角就是第一角，其他的引角定义就根据历史性方向走， 我换个方向，大家就看得清楚，这个角被切掉了，对不对？然后我们再来看这个线路板上面的这个芯片，这个芯片的银角更多，这个芯片边面这里有一个点， 然后呢这里有一个点，然后呢这里还有一个点，大家注意啊，像这个芯片一样，它上面有四个大点，然后一个小点，这几个大点也就是那几个大圆圈了，就这个芯片在封装的时候脱模设计引起的，所以拍到的第一角我们只能找他的这个小点小圆圈， 这个低角就在这个小圆圈的下面或者左边。然后我们再来看这个芯片，这个芯片上面没有圆圈，也没有 切角，更没有缺口，但是在他的背面这个地方有一条射弹，这个射弹适应上去的，当这个射弹放在左边的时候，那么在这个射弹的左下角，这个角就是他的第一角，然后再根据逆时针方向，第一角，第二角，第三角这样走，对不对？ 如果这个芯片上面没有缺口，没有圆点，没有倒角，也没有色带呢？那么我们就看这个芯片上面的石英字母，当芯片上面的石英字母正面朝自己的时候，左下角的这个角就是他的第一角， 所以说芯片的标记方式有多种，但是呢，他总有一些惯例可循的，换句话说，你在一个位置的芯片上面，你看到这些标识，你就可以用他俩确定他的这个芯片的第一角一个小点， 一个凹槽，也就说他一个缺口，然后或者一个倒角，一个条纹或者字母等等都可以。好嘞，今天就分享到这里，如果你喜欢请点赞加关注，谢谢大家，我们下期见。

对于单排眼角的集成块来说，左边的第一个眼角为第一角，依次读取右边的第一角为最后一个眼角。对于双排眼角的集成块来说，左下方的第一个眼角为第一角，按逆时针方向读取， 以逆时针方向左上方的第一个眼角为最后一个眼角。对于特殊角位的集成块，我们按标注有第一角位的符号标识读取第一角位，最后逆时针读取集成块角位。

这是 y 一，这是 y 二。 y 一是 s， 八零五零的贴片型号。 y 二是 s， 八五五零的贴片型号。这是 hf， 这是 ba。 hf 是 c， 幺八幺五的贴片型号。 b。 a 是 a， 幺零幺五的贴片型号。他们都有三个眼角，从左到右，一角为 g 及 b， 二角为极定极细，三角为发射极翼。

我们学习一下芯片的常见银角有哪些？怎么识别银角呢？银角又叫管角，英文叫 pin， 就是从集成电路内部电路引出与外围电路的接线，所有的银角就构成了这块芯片的接口。 引线末端的一段通过软铅焊，使这一段与硬纸板上的焊盘共同形成焊点。芯片的常见银角有哪些？一般芯片有很多银角，常见的可以归结为这几类， 一、电源音角， bcc 和 vss， 这是给芯片提供电源的。二、复位音角， yst， 现在芯片内部都有复位电路。三、 时钟银角， osc， 给芯片提供时钟信号。四、输入输出银角，提供输入输出、信号传输、存储、控制性 的。五、特殊功能银角，提供驱动的史能、艾娜等等。以 intel 经典的一款八零八六 cpu 卫力可以看出，图中有很多电源影脚和电影角，其他的比瑞爱里、输入输出影脚、复位率、赛停胶等。 再来看一款简单的七四幺运算放大器芯片。银角定义包含输入输出银角、电源银角、特殊功能银角。还有一个银角是空置的。怎么识别银角？ 一、圆形封装的，如图中了从识别标记起为第一个影角逆时针编号。二、有倒角的芯片缺口朝左上，如图，逼 左边第一个银角，十一号银角依次编号。三、有散热版的芯片回坑朝上，如图， c 左边第一个银角，十一号银角依次编号。 四、扁平型封装的集成电路多为双列型，这种集成电路为了识别管角，一般在端面一侧有一个类似银角的小金属片，或者在封装表面上有一色标或凹口作为标记，如徒弟标记起为第一个银角逆时针编号。五 五有凹口的芯片，凹口朝右，如图 e 右上为第一个影角逆时针编号。六有横条半圆形凹口的，如图 f 右上为第一个影角逆时针编号。 给老铁搞点福利！点击左下角新人专享，免费拿，还包邮！种类多多芯片的基础知识，老铁您学会了吗？

接下来我们认识一下大名鼎鼎的 tl494 电源管理芯片。大名鼎鼎的 tl494 电源管理芯片问世已经 40 多年了， 一经问世便凭借其潮高的性价比、极其稳定成熟的性能，被广泛应用在大中功率的用电设备中。它是一款双列直插式十六银角的电源管理芯片，下面咱就把它的各个银角功能详细讲解一下。 一脚是内部误差放大弃医的同乡输入脚，二脚是内部误差放大弃医的反向输入脚，三脚是一个反馈补偿银脚， 同时也是 pwm 比较器的输入端角。三角内部与比较器一和比较器二的输出端是相连的。芯片的四角是死区时间控制比较器的输入端，这个端口可以设置 tl 四九四死区时间的区 值，他的电压可以在零到三点五伏变动，同时他的占空比也可以在零到百分之四十九之间进行变动。当这个角位输入电压为零，也就是接地的时候，他的死区时间是最小的， 但是这时可以获取最大的占空比。新天的五角 ct 是内部震荡器的定时电容的接入银角，这个电容的取值范围通常在 0 01 违法和 0 1 违法之间。 芯片的六角 rt 是内部震荡器定时电阻的接入银角，这个电阻的取值范围通常在 5 到 100 k 之间。 芯片的七角是信号地，也就是芯片工作的参考地，内部连接在基准发生器上。芯片的八角是输出晶体罐 vt 一的集电集，同时也是 vt 一的正向脉冲的输出端，它的耐压值是 41 伏 250。 好安。芯片的九角是输出晶体管 vt 一的发射集，同时也是晶体管 vt 一的参考地端，一般与七角地直接相连，八角是跟供电银角 vcc 是相连的，九角直接接地芯片的十角，十一角是晶体管 vt 二的发射集和集电集， 十角与参考地相连，十一角是正悬波的输出端。芯片的十二角 vcc 是偏置电源工作电源的输入端，外部连接 vcc 供电，内部连接基准发声器、振动、电压锁定等各个部件进行供电工作电压的范围是 7 到 41 服。 芯片的十三角是输出工作模式的控制端，当它与十四角也就是和基准五伏连接的时候，进行推碗工作模式。当十三角与低进行连接的时候，属于低电瓶单端工作模式下， 大方的 q 一和 q 二经体管的两路的输出脉冲是完全相同的，最高的占空比可以达到百分之九十六。 芯片的十四角是基准电压输出银角，内部连接着基准电压发生器，他的输出电压是五伏十毫安。芯片的十五角是内部误差放大器二的反向输入端，他可以接入保护电路的反馈信号。 芯片的十六角是内部误差放大器二的铜箱输入端，它可以接入保护预指的信号比较器二通常用来过电流或者过电压的保护。

在电路中，芯片引角经常会出现 d， c， c， n， c， s， r， s， t， n， p， d， c， l， k， c， t， r， l， s， w， f， b， t， x， r， s， d， d， d， d， s， s， v 和 g， n， d 这些标识刚学的话会感到一头雾水，不知道他们都代表什么含义。 这期视频就为大家讲一下芯片引脚常见英文缩写代表的含义，希望会对大家有帮助。 bcc 一般表示通用芯片的电源引脚，比如一些模拟运放的正电源引脚， bcc 一般接相应的正电源电压。 n 一般表示使能引脚使芯片能够工作，要用的时候就打开按脚，不用的时候就关闭。有些芯片是高使能，有些是低使能，要看规格书才知道。 cs， 一般表示片选银角。芯片的选择通常用于发数据的时候选择哪个芯片接收。例如一根 sbi 总线可以挂在多个设备， ddr 总线上也会挂在多颗 ddr 内存芯片，此时就需要 cs 来控制把数据发给哪个设备。 rst 一般表示重启银角， 有些时候简称为二，或者全称 liset， 也有些时候标注 rstn， 表示 reset 信号，是拉低声效， 一般表示中断引脚中断的意思就是你正睡觉的时候，有人把你摇醒了。 pd， 一般表示断电引脚 断电不一定非要把芯片的外部供电给断掉，如果芯片自带 pd 角，直接拉一下 pd 角也相当于断电了。 clk， 一般表示时钟引角时中线容易干扰别人，也容易被别 别人干扰。魅傲的时候需要保护好。对于数字传输总线的时钟，一般都标称为 x x x x c l k。 如， s b， i， c， l k c o c l k i r s m c l k mainclub 对于系统时钟往往会用标注频率， 如 size， 二十六 m， 三十二 k 等。标了数字而不标 clk 三个字也是无所谓的，因为只有时钟才会这么标。 c t r l 一般表示控制引脚，写 control 太长了，所以都简写为 c t r l 或者有时候用 c m d 表示。 s w 一般表示开关引脚、 信号线开关、按键开关等都可以用 sw。 f b 一般表示反馈引脚。升压、降压电路上都会有反馈信号，意义和 reference 是类似的。芯片根据 外部采集来的电压高低动态调整输出，外部电压偏低了就加大输出，外部电压偏高了就减小输出。 tx 二次一般表示发送和接收。银角这个概念用在串口上是最多的，一根线负责发送，一根线负责接收。 这里要特别注意，一台设备的发送对应另一台设备就是接收 t x， 要接到 r x 上去，如果 t x 接 t x， 两个都发送，就收不到数据了。 vdd 一般表示数字芯片的电源影角。如果在 vdd 上加上 a， 则表示该芯片内部模拟部分的电源影角。 如果加上 d， 则表示该芯片内部数字部分的电源引脚。 vdd 一般接相应的正电源电压。 vss 一般表示数字芯片电源的参考零电瓶引脚。在芯片中一般 与 bdd 成对，出现一般接电源的 gnd。 b 一般表示芯片电源的参考零电瓶影角或模拟芯片的负电源影角。在芯片中一般与 dcc 成对，出现一般接电源的 gnd 或者负电源电压。 gnd 表示芯片电源的参考零电瓶影角，一般接电源的 gnd。

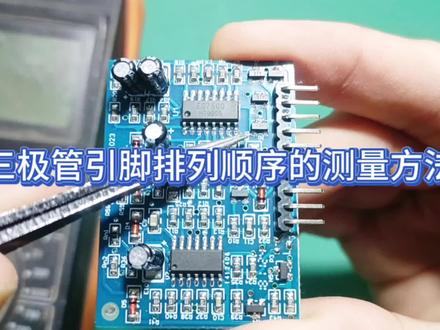

各位朋友大家好，上期视频我们为大家分享了常用贴片三极管的型号和参数，那么之后有网友询问这些三极管他的银角排列顺序以及测量的方法。常用贴片三极管的银角排列顺序一般我们是从网上可以搜到的， 那如果网上搜不到也没关系，我们可以这样来判断他们的引脚，我们将这个万能表打到二极管档， 然后在我们不知道这个贴片三极管他的引脚排列顺序的情况下，我们可以将任意一个表笔放到任意一个三极管引脚上，比如说我们先将这个红表笔放左数第一个引脚，然后黑表笔分别去接触他的另外两个引脚， 我们先将它接触到下面第二个眼角这里。好，我们可以看到他有一个零点零点六 六六的一个压降，然后再将黑标语放到这个三极管的上面这个阴角这里啊，那么这也是一个零点六一的一个压降，那么在这种情况下， 这个红标笔所接触的这个引脚就是这个三极管的积极，并且可以断定这个三极管为一个 ntn 型三极管。那么假如说我们首先放的是黑色的标笔，我们看一下它是什么效果。我们把这个黑标笔放做出第一个引脚， 红标笔分别去接触它的另外两个引角啊，我们可以看到它是不通的，然后再接触上面这个引角，那么同样不通，然后我们来看一下这个信号为 rty 的这个 三极管应该如何测量，同样红标笔还是放左数第一个引角，黑标笔放他下面第二个引角， 我们可以看到这边有一个零点七的一个压浆，然后将黑标笔放到上面这个引角之后，这边显示有一个一幅的压浆，那么我们现在把红标笔和黑标笔对掉，把黑标笔放到做出第一个引角来，看一下是什么情况好， 然后我们看到了一个零点六九的一个压降，然后再将红标笔放上面这个银角，那么同样呢，我们看到了一个零点六七的压降，那么这就表明这是一个 dnp 性的三极管，黑标笔所在的这个银角 就是他的 b 级，然后剩下的这两个音角里面就是一个是 e 级，一个是 c 级，那么如何区分这两个音角哪个是 e 级，哪个是 c 级呢？我们可以把万能表搭到电阻档， 并且将这个档位打的大一点，例如说打了二十下哦，然后我们还把这个黑标笔放到一级，就是我们已经用二极管档位测量出来的这个阴角。这里 好，那么我们可以看到这边有一个十五欧的一个组织，然后看他上面的这个组织，上面的这个组织显示是零，也就是说我们打的这个组织档呢比较 大了，那么也就是说这个 b 级和这个上面这个引角他们之间的电阻值是比较小的。那么在 pnp 型三极管当中， b 级和这个组织较小的这个引角呢？这个引角是一个 c 级，也就是说他的排列顺序是 b、 e 上面是 c。 然后我们再来测量一下这个 n、 p、 a 型三极管，首先拿这个黑 标笔技术下面的这个第二个引角哦，我们可以看到有一个零点三兆欧的一个电阻值，然后再测量一下它上面的这个电阻值， 那么上面的这个呢？我们可以看到是一个酒灶的一个电柱， pn 型三极管当中 b 级和 发射级之间的电阻值较小，和机电级之间的电阻值较大，他的引脚排率就是 bec， 那么这就是关于贴片三极管他的引脚排队顺序的测量方法。
