微带天线带宽展宽方法

各位朋友大家好，在这个视频中呢，我们一起来学习一下关于举行微带贴片天线的一个海飞丝仿真。呃，我们大家都知道关于这个贴片天线 呃一般有两种亏电方式，一种呢就是图左边这个关于同轴探针亏电，一种呢就是我们图右边图中这个微带线亏电。那么这个视频中呢，我们就针对这两种亏电方式进行一个仿真。呃， 今天呢我们设置这个频率呢，设置在这个二点四五级合资。然后呢我们选用的板材呢是罗杰四五八八零啊，这个板材的常规的厚度呢，一般是一点五七五啊，接点长数呢是二点二。 呃，首先呢我们拿了这个新人平民之后，我们肯定是要计算这个贴片贴件的长和宽啊。呃，在计算的时候呢，我们有很多种方法啊，常规呢是不是就是关于网上 计算程序啊，计算的工具，在线计算工具啊，这个你在百度上随便一搜索啊，为了天线尺寸计算器，我们都可以出来这个啊，然后呢在这个计算器中输入我们的工作频率，然后呢戒指板材的键长处以及这板材的厚度，我们就可以计算出天线的这个长宽啊，同时呢我们可以从原理方面出发，对吧？我们可以找到 李明老师那个海维斯天然设计这本书，里面他有专门一张就介绍这个微弹天线的一些原理啊，以及一些尺寸的计算公式， 办公室测绘和这个背溃这两种办公室。当然呢我们还可以找到一些这个网上的一些计算贷吗？这个微贷天白天线的尺寸计算啊，一些程序，我们可以把它编到 matalev 里面，对吧？比如说我们这里就有一个， 当然是比较比较简单的程序，同时呢我们就可以把这个关于同舟探针亏电啊和未代线亏电这两种 计算方法都输进去，同时我们就可以计算出这两种亏电方法对应的这些需要的一些参数，对吧？那么首先我们这个视频中先看一下同轴探针亏电啊，那么我这里有已有程序了，我就参数设置好了，二点四五， 然后呢几点是二点二，高度是一点五七五，这个运行啊，你就可以看出铜轴探针，那么铜轴探针呢，我们主要要的是这个贴片的宽度，贴片的长度以及铜轴探针溃垫点的这个位置。 第三个参数我们就是参数的 w 啊，是四十八点四，然后呢 l， l 是四十点五，然后呢 xf， 这是我们客店的位置，就是六点三号，那么我们就在这个集中建立这个相关的模型， 就可以得到我们同流探针，就是图中左图。首先那我们就先放针一下， 稍等一下啊，这个就没有什么说，就这些比较基础的，我们一般先起名字吧，名字这个你也不改啊，就完全根据小号，我们只为了方便这个辨认。然后呢建立还是四模型， 这次啊，这里呢我们也改了工作，呃，刚才说了第一步呢，先是同轴探针 party， 然后呢先建立我们这个街边啊，就是材料先这个举行，材料就画一个地方体， 这个呢我们起个名字，改个名字，因为方便辨认，这样玩用个人喜好算了。然后呢，改一下透明度吧。 这个呢，我们看见他材料，他说的是宗介斯，宗介斯五八八零啊，五八八零，我们再看一下， 看一下他的材料是不是基本上二点二，嗯，然后呢，这个材料是好的，这个关于这个材料的就在模型里面，你可以让他从零点开始啊，也可以从一半开始啊，这玩意能习惯，那么我比较习惯于把它放到一半。然后呢，我们先设置他的长啊，我们就 嗯 ls 吧 alensl， 然后宽呢，就是 ws 啊，当然我一般习惯于副把他刚好远点回来正中间，所以我们这里出个二 啊，我 ws， 我们这里除以二啊。然后呢，呃，我们看一下这个嫌随便请吃饭啊。这个呢，一般是根据我们所需要的尺寸去调整啊，这里呢，我们先起个五十啊，当然这个影响不大影响不大。呃，五十，然后呢？六十。 然后呢，这里就是 ws 啊， ws， 对吧？然后呢，我们刚才说的这个材料啊，材料的这个高度是一点五七五，一点五七五，所以呢，我们这里设置高度呢是 h 二一点五七五，一点五七五。 好，那这个我们把咱们就用好了。嗯，材料，什么叫耶稣八二零。然后呢，这是我们画这个贴片，贴片就是举行贴片完之后呢先，我一般习惯先改良，有完全个人习惯有关电梯。 然后呢，我一般喜欢把双黄色一般涂抹甩透明度贴片。然后呢，贴片的这个宽度我们就设为，还有 l 也是一样的放于居中， 嗯， w 除以二。然后我们看一下这个动作来了，是四十点五，大概是七十八点四， 阿乐是四十点五毫米啊，然后呢？达不了是四十八点四五米啊，然后这里 x 阿乐，阿乐， 然后呢？这里是 w， 然后呢大家注意啊，这里他在上表面， 这是我们洁面。画好了之后呢，你是不是要画亏变点了？亏变点，那么亏变点呢？我们先画一下这个举行，先画一个这种圆柱体，然后呢再说了，他的这个 xf 关键点的位置，这个六点三，六点三毫米，现在是 六点三毫米，六点三毫米，然后呢半径，呃，同轴探生的半径呢？我们一般一般材料是零点五，当然你也可以把它分为二，然后再去优化。呃，二一，一般呢，我们的就是蓝莓头，一般是在零点五毫米， 然后呢他的高度，高度， 哦不对，高度呢？我们是 h， 对吧？这是我们探针的曲中中间。呃，当然这里在画探针的时候，我们有两种画，一种呢，就是刚好一样宽度，一样一样宽，然后呢在下方画一个巨型画，画一个这个圆形， 就是最简单的一种画法，最简单的我们先用画法画，这个没有关系，是一样的，都比较 基础，没关系，这个我们一般这个外导体啊，同时看您的外导体一般是一般就是一点五啊，这个早忘了名字了，我们就是脆的吧，它是一体脆的， 然后呢改一下材料吧，一般同样探针，你就选一个心心吧，或者你选择 hope 也行啊，是同是一样的，这个区别不大，影响不大，大家可以试一下， 可以试一下，没关系，然后呢亏一点点从中，然后呢对吧？画好了之后呢，我们就可以画下地板了，对吧？我们需要一个接地板，呃，在画地板的时候呢，我们可以直接选择下巴面，就是，呃，直接按 f 啊，这个 f 就可以选择面，这个比较基础的操作哦，就是物体啊， 这里有啊，往前的。呃，然后呢，我们选 f， 选择下表面啊，然后呢？点赞 的这个 attattattatt 呢？然后 surface， 然后呢 craigtalifice， 就我们就可以建筑一个下摆面啊，就和下摆面一样大的这么一个东西换一个面，这样一个好处是什么呢？在我们去改变这个萨这个戒指版的尺寸的时候，他会根据 这个，这个就是下地板，地板会跟他跟尺寸同时变化。然后呢我们改个名，先用地，先用地，然后把它画成一个深色啊，深色地板，对吧？地板完了之后呢，我们地板是不是要把这个 空间点这个位置要挖去挖一个孔，所以呢，我们先选空间点，这里面改名字啊，这里面在我们就是外面面了，对吧？这个没关系，不敢要。然后呢，我们就用时间低剪去 out 啊，这里要注意选择这个可能啊，不然我们就剪掉了，保留保持微量这个外外。 然后呢我们画一个亏电，亏电来一下，亏电现在爆腾，是吧？现在下午面，然后呢我们画一下，嗯， 亏电换一下这个几率，这个有点简单，没谁说的。然后呢？亏了点，亏点没问题，这个你向内向外是有没有影响大的？没有关系。然后呢，我们这个 困难之后呢，我们就该设置一下材料，接连地设置一下他的材料啊， bond， 然后呢可以选择 pc， 但是这里其实大家也可以选择，大家也可以试一下，就是选择这个，因为我们实际上他肯定是同吗？对吧？ 我们选择有线导体才有道题，有什么特啊？我们这里也可以选择，对吧？同，我们也可以选择同。 呃，当然上半面我们也可以去把它选择为同一样的，你可以把它设为 pc， 也可以把它设为同啊，这个影响不大，影响不大，可以试试。我们这里都把它设为同吗？然后呢设完之后，这个完了之后呢，我们再设置一下它的秋叶频率， 这个频率，然后呢我们说的是二点四五集合，然后呢这个不近吧，就是这个接待技术，二十吧，然后这时候大家可以直接按回车，就可以直接跳到我们设置小屏这块啊，小屏呢我们一般就用发扫，这个 差不多就是模型比较简单啊，所以我们就用二到三三计，然后呢选择就不进，然后选择零点零一吧，零点零一，然后呢 然后呢？一般常规我们是不是在这个辐射，就是我们要建一个外在那个空气盒子吗？是吧？一般常规我们可以这样设置，就是点这个啊，这就是空气盒子，然后呢我们可以选择他的这个绝对宽度，对吧？我们这个前任评论是二点四五 g， 二点四五 g， 盒子 二速最后的，那它波长应该就是一百二吗？一百二十二，球满十二，那么四分之一波长就是四十左右，对吧？四十九，我们就会选到四十。 这是我就建了一个空气盒子，然后呢我们设置他的这个不热，不热，表面不热，但是这种方法是比较比较常见的啊，比较常见的，但是我们现在这个高版本的海纳斯里面，他都自带了一个 空气盒子啊，就不用担心设备了。我们在求解类型这里啊，求解类型这里直接有一个 otoopen 已经到，我们就选中这个，选这个，这不是辐射吗？对吧？呃，我们选中这个之后，咱们确定圈之后呢，这里 大家可以看到他自动就给你建立了三个，这个三个面，三个面，对吧？一百八，一百八三 d 啊，这个面自动就给咱们建立这个面，就我们不需要再去设置这个，我们这个 原厂的这个方向，对吧？这个也是比较方便的，当然具体还是看个人在这里。然后呢我们再来检查一下，检查一下没有问题，没有问题，那我们就仿真跑一下， 这个毛线比较简单，一下就跑出来了。呃，因为在高版本的这个软件里面，还是里面我们是不需要剪的这个题的，就是这个，呃，戒指，戒指版和这个肺的是不需要剪的，嗯，当然在第版本就是百分之十五十五点零左右都是需要剪这个比较， 那么啊，好，这就马上跑出来了，我们看一下他的 s 幺幺参数， 自由仓鼠，这个模型比较简单，送他跑血条。好，已经跑出来了，大家可以看到 我们骂他一下，看一下我们的行人点段，二点三七，二点三七，这个时候呢，我们发现这个频率是不是偏小？行人频率偏小，那么我们需要微调一下行人频率点， 呃，频率偏小，我们知道，就是就像增大的这个波长，增大这个长度，减小长度加长度，是会就是我们这个频率好高吗？这个不就频率会快而成乏力吗？那这个也不是你说的，那么我们就把 l 稍微减小一点，比如说我们减到了三十九，三十九， 现在我们是再再跑一下， 我们在跑的时候可以看一下他的收敛性啊，就是看一下大概有多紧，一点一二零点九， 这时候我们啊，你马上出来了啊，那我们稍等一下，我们可以看一下它的场吧，我们先看一下它的三 d 三 d 场，看一下原厂红色特写。 好，就是看到啊，这是一个非常标准的这么一个举行贴片的天线的一个复制场，对吧？最大的频，最大的方向是七点二， 没问题，非常标准啊，我们可以来看一下这个它的带宽啊，也就是这个，在我们再看一下它的这个三 d b 波数宽度啊，嗯，我们可以看一下规划， 嗯，一边是猫码子，为什么呢？因为它是这个功率形式，对吧？我们选择一个意面，就是两个面。然后呢我们看到规划的这场，我们看一下三 d b 波数宽度 是多少呢？是有度数三负三，对吧？八十度，八十三度左右，非常标准的一个语音之便，这个有没有什么问题？然后我们再看一下他的 s 幺三数，哎，看这时候 已经过来了，那像人说有二点四六，二点四六，然后我们看一下他这个 s 幺小于负十 d b 时候的宽度，负十，为什么我们能看到在二点四四的二点四八，这个算完之内，我数观众小于十六啊， 非常标准，我们去看一下小于负十五，负十五二四五二四七，那么这时候我们需要再简单一会，是吧？就是我们把这个 波长稍微再增大一点点，是吧？就可以把它调到二点四五了，那这时候我们就不再进行调整了，二点四六也是符合要求，对吧？然后呢我们接着在这个同轴探针形式的这么一个贴片呢，我们就好了，当然呢我们在这个图里面也可以把它 更接近实际情况呢，是什么呢？我们肯定是在底下一个三边接头，对吧？所以呢我们啊也可以，当然也可以正法，这个都比较简单，我们把这个， 嗯下摆面这个 part 把奥特给删掉，我们然后呢这里就删了，我们讲这个面就删了，然后呢我们再重新画一个，画一个外道题啊，十点一万，嗯，然后呢我们设置它的高度， 比如说就还是一点五毫米，一点五毫米，这个更接近实际啊，一点五毫米，然后呢它的高度是不是相当于在下下方嘛？然后呢就是负 h ph 一，就是我们 facebook 三， 好，我们看到 我们可以看到这是零，然后呢我们的高度高度应该是， 然后呢这时候我们把我们的内道题，内道题呢你向下伸长一点啊，它的高度就是七十点，然后呢高度就是 h 加 b， 那我们的内道题， 这个是比较接近实际情况下的，当然这个第一种，这个也简单，我们可以直接那样放，大家可以这样放，没有关系的，在这种放的时候呢，在这种形式我们需要将外道题减去内道题，对吧？呃，同时一定要保留这道题，然后呢挖了个洞， 同时呢我们这个外导体，我们就应该是材质，就应该是空气外导体材质，空气之后呢，我们需要设置选择面，选 f 打 f， e f， 选择外表面，我们把设置为理想电脑体，理想电脑体， 然后呢我们这时候再画一下我们的激励啊，把他激励请删掉，嗯，然后呢？ 然后呢？好的，你可以在这里选啊，你选的过程， 然后呢我们就选择刮一下这个激励。好，就是要接近实际情况下的这么一个同时啊，当然更接近实际呢，我们可以把这个啊选择不选择这个空气，对吧？我们一般在这个 sm 接托里面，他是不是就是这个啊？三就是这个， 呃，特斯伦，对吧？我们就可以选择特斯伦啊，我们可以选择特斯伦，就是巨资福以西嘛，我们再把这个材料的车巨资福以西，这个更敌人。实际情况，当然这里我们就不再那么设置了，大家有兴趣可以自己设置一下。然后呢我们再看一下这个模型 啊，在这种情况下他就有一个需要剪了啊，就是这个，呃，有时候需要剪是不需要剪这个，大家可以实际情况啊，当然可以，最好剪一下，剪一下，但这个影响不太大，影响不大，当然这里一定要剪 不是，不然我们被剪掉了，然后看啊，就是没有问题了，然后呢我们再讲一下，呃，这个跟上一个结果应该是没有没有大的偏差啊，然后呢在这访问过程中，我们啊再见一下，这个设置一下微带线亏电的啊，就是我们第二线，是吧？微带线亏电的，这个 这个呢，我们也起个名吧，就是这个吧，这就是不念网络吧，但是名字随便起，没有关系。然后呢我们把我们这个同轴探针，同轴探针这个删掉，然后呢把下整下表面啊，这个 cnd 不是剪去个洞，我们把这个洞给补上，把这个洞补上，把这个删掉啊，然后呢把这个也删掉，嗯，把这些多余的都删掉， 神的啊啊，这个就是我们有未来线啊，未来线行，好，刚才这个已经跑出来，我们先看一下这个结果啊，看这个结果 s 幺幺参数啊，我们可以看到 s 幺幺是没有变啊，但是他这个 这个从刚才的负二十多，那些从负二十变成负十七啊，这个组框还是不太好，就是负二十，就相当于我们的这个匹配呢，没有刚才更优了啊，这个时候呢，我们其实会更需要再调整一下组框啊，对调的时候呢，其实也比较简单，我们去看一下他的这个， 呃，电阻啊，阻抗吗？对吧？选择这个 m 和 r e， 我们可以看一下它的阻抗神经应该是多少。呃，我们看一下在二点四五最合作的时候，它的阻抗呢是多少？你选择二点四五，我们我们可以看到这个时候是电抗时候，有点啊，有点 高，然后呢这个电阻的比较合适，所以呢这个时候我们需要稍微稍微再调整一下这个 xf， 这是我们推荐的位置 微调，那就是零点，呃，零点一毫米，零点二毫米，然后呢再同时调整一下切片的这么一个宽度啊，就是长度啊，三十九，我们稍微微调一下就可以了啊，这里就不再次数了，因为其实其实在这个 二点四五 g 合资的时候，他的宽度也是啊，这个 s 幺也是在负十五的病，也是比较比较良好。然后呢？我们这时候就不再说这个通宵亏电了。

大家好，我是小八哥。今天我们来进入天线原理系列的第三篇贷款。宽带天线已被开发应用于许多不同的功能。 那我们考虑一下通信领域中必须满足的一些要求。我们听到的声音包含在 大约一万赫兹的填补中，因此我们所能传达的信息的多少与填补的宽度有关。 这个简单的五百和之音调可以用数学上的正确播表示。在这个基本音的基础上，我们再加上二次学播。 声音的变化是由波形的改变引起的。 三字斜拨的加入导致了声音的进一步变化。 不行又改变了 填补。每增加一次，生意传达的质量或者信息就增加一次。如果我们用萨克斯管演奏一个五百赫兹音符， 斜坡产生一种独特的波形。如果用长笛演奏同一个音符，我们会得到不同的斜坡模式。 波的形状再次表明，我们必须通过额外的频率来保持音乐质量， 通过斜拨来区分不同的音符。 人类的声音可以比作一种乐器，频谱越大描绘越好。 one two three two one。 平均来说，平均范围约为八千赫兹。 相关的布线是这样的， one two three two。 通过滤除基本斜坡，我们可以 将这个范围将找到三千盒子。 one two three two one two three。 由于兴趣被保留下来，我们就建好了一个语音信岛。为了理解这个信息是如何传输的，让我们回到五百赫兹步行。 为了便于传输，我们对窄拨进行频率调制， 但步行为正式，窄步会挤压。这个过程产生了一个和平， 当波形为负时，载波会散开。这个过程产生了一个差评。如果我们将波形改成语音信道的波形， 厂子的调试将更加复杂。 one two three two one。 假设在播的频率是三十兆赫兹，调试过程产生了和平和差评。 one two three two one two。 这个快表示一个信息通道。在实践中，我们希望拓宽这个贷款， 以便传输和接收多种渠道的信息。用简单的偶机子填也是达不到这个要求的。该天现在某个频率点上具有很高的效率， 也就是 q 值很高。要增加他的贷款，我们就必须降低他的 q 值。 这个过程被称为宽带化，那我们看看他是如何实现的。 在 v h f 平端，我们可以折叠后机子半拨折合增值，或者将棒换成导电薄片。在 u h f 频段上面的单元可以用容量帽代替， 下面的单元用一个圆锥来替代。该天线具有方向镜和宽带款， 但争议小于简单偶机子天线。数轮天线克服了这一限制。他称坛作为一个 可垂直正面安装正片，能集中能量并提供高增液和宽带宽。 那我们回到单音语音通道，并考虑一个需要宽带的进一步的例子。 传送多个语音信道通常是很有需求的。 所有这些语音通道的电子符合产生一个基带信号，他可能有几 k 和指示宽。 为了传输这个机的信号，我们也许会用到六百兆赫兹。载过 同样得到了和平与差评。 每个块代表一个被多个语音进到调制的载拨。在这个频段的宽带化使我们能够处理一些载拨频率。和前面一样，我们必须降低天线 q 值来达到这一贷款要求。 在微波频段更容易实现。宽带 由于波长更小，我们的耳机的物理尺寸也更小。我们可以通过增加杆的直径来降低他的扣子。 在这种情况下，天气是非常低下的，因为他提供了一个非常小的接收区域。 通过增加一个发射器，我们可以重新实现高端阴影。宽带需求 一些专治使用嘴角和镜头系统，其他的使用大的高争议的反射碟片。所有这些天线相比那些更旧的高频 hf 系统中所使用的天线有更大的概括和更高的争议。 因此，宽带大大改善了通信方法，增加了灵活性。站点系统的线路能在近距离提供很高的信息成长能力。 用对流程闪射系统可以大大增加通讯距离。在这个系统中，电磁波输入 走向地平线。他的能量随后被大气中的数百万例子重新辐射。 这种重新辐射的能量被高声音的法则碟片接收到。电离成刹车系统的传播距离甚至更远。 一束强大的电子果树指向电力层产生的反射， 然后反射出能量在目标区域被收集起来。为了达到更远的距离，我们必须接受信息承载能力的部分损失。但是正因为存在这样的通讯系统， 我们的信号才能够覆盖全球。甚至来自外太空的微弱无线电信号也能被超 高高争议接收设备接收到。我要成功捕获微信信号是需要非常高的精确度的 天线的设计和性能加持，太空时代设备发展的关键因素。 好了，这期视频就到这里了，这视频不易，如果本期内容对你有帮助，希望你能一件三年加个关注，还陪你及时获得更多的天线干货知识。 ok， 下期再见！

各位朋友大家好，在这个视频中呢，我们一起来学习一下关于举行微带贴片天线的一个海飞丝仿真。 然后呢，我们这时候就不再说这个通宵亏电了，我们再看一下微带线亏电，微带线亏电，那么你看微带线亏电的时候呢？刚才这里 情感程序里面已计算过了啊，关于微带线亏电形式的这个呃，电炕啊，因为我们知道微带线亏电，微带线亏电啊，就是测愧，我们说的测绘，它是一个阻抗匹配的这么一个东西啊，就是说是什么呢？就是 在这个微带贴片贴片天线这个边缘处，他有一个电阻值，还有一个电阻值，然后呢，我们 sm 接头出来的是五十欧的 实物电阻，那么需要通过一个四分之一波长的这么一个主框变换器是五十欧和这个贴片的边缘处，边缘处我们刚才这里也有计算啊，边缘处对吧？这里有计算出这里的电炕和电阻，对吧？把输入电阻，然后进行一个 一个阻抗变换，呃，所以这块就需要有一个四分之一波长变换器。四分之一波长变换器，那么在这个程序里，其实我已经计算过四分之一波长变换器的他的这个阻抗，他对应的阻抗就应该是内替零，内 tntt 零，这里是一百二十欧，一百二十欧，当然啊，这个计算这个组织呢，大家也可以根据这个书中啊，包括那个中顺石老师的填写原理比较多啊，里面有一些关于天线测绘，这里有一些尺寸的计算啊，就是我们这里是四杠一杠十五 啊，有专门去计算这个亏电点的这个位置就是他的组亢，电组，通过这个组亢可以计算出来啊，就给大家感兴趣，你自己算一下，当然最方便的，其实我们这个网上一些公式，呃，这个网上都有，大家可以自己自行百度一下，好吧？然后呢我们计算出这个组亢是 二手，那时候呢？然后呢这时候我们就算一百二十号对应的这个板材，它的宽度和长度应该是多少呢？我们一样啊缩这个微带线，微带线是算计算器，对吧？然后呢就这么一个计算器，我们输入它的计量，然后呢高度，这个 t 呢就是这个微带贴片， 这个微带线的这种高度一般呢就是十八微米或者三十五微米啊，这个影响不大。然后呢显示频率二点四五，然后呢我们输入一下对抗一百二十欧姆，一百二十欧姆，他对应的线宽就是零点八七， 我零点八六，我零点八八都可以，然后四分之一波长就是二十三点三三二三。然后呢就是我们画一下，画一下这个， 嗯，四分之一不让变换器，然后呢换个句型吧，换个句型，句型看一下这个句型的边缘处呢，是不是就是一个贴片， 这边请挨着贴片啊，这时候呢我们也请你们把付费的这个一，然后呢他的起点应该就是白了二分之二了，七点二分，然了我们在画的时候可以一边画一边停，就是画一部点击应用，我们就可以看到这个 这个位置的变化，应该是在上两面这里刚好贴合了二分之二，然后呢它的宽度它就是负的 w， 比如说我们说一百二十欧，一百二十欧，一二零一二，然后幺二零，看到是，我们看到是多少啊？是零点八八，零点八八， 那就是零点八八，零点八八，然后呢歪轴就是 w 幺二零，对吧？然后呢长度我们就是四分之一，不长了啊，然后呢就是白了，我们就说二零一吧，啊？幺 二零二零，呃，他的波长就是四分之一波长吗？四分之一，那么的我们刚才说是二十三点三，三点三，二十三点三，三点三，好，这时候我们这个微带线就画好了四分之一波长， 然后呢这是我们再画一节五十欧，五十欧的这个微带线啊，然后呢我们就直接复制吧， 复制他，然后呢这个 x 是不是就要加加 l 幺二零，加二零二零，然后我们点应用之后他就变成最强了啊？然后呢他的线宽是不是就是 w， 我们说 w 五零了吧，啊？就五十五吧，然后呢我们在这里把它设置为五十欧，计算一下，他的线宽是四点七四，四点七四， w 五零就是四七四三七四，然后呢这里他的宽度是就是 w 五零， 然后这时候我们是不是这个五十五微带线画好了，当然这五十五微带线长度就不是达密二零了，我们比如说是 l 五零吧， l 五零这个线宽，我们这个线长我们可以直接设置啊，没有关系，这个有影响，我们就设这个十毫米吧， 因为这个相关去影响的不大好，没有关系，因为我们这个相关他现场影响是相位吗？因为我们这个都是一个相位，就线性配电线性， 所以我们这个线长度对香味对于这个天线是没有任何影响的，只有在原计划时候才会考虑这个线，这个线长吗？啊，所以呢五收就可以了，这个十十毫米可以啊。然后呢，大家可以发现这里亏电这个，这个，这个机制板，机制板的尺寸是不是有点小，对吧？那么我们把机制板尺寸的稍微加大一点， 他的气垫是不是在敷二分之二十？阿拉斯在这个在后面，就在这个位置啊，那么我们先让他和我没收 是个顶级，但是它一样长就可以，那么我们起点不变，然后呢长度 ls， 对吧？然后呢我们再先减去一部分，先让它和四分之一波长一样长啊，先剪去一个什么呢？剪去一个大白了 s l 再除以二，那我们可以看他现在变到哪个位置了，是不是和这个四分之一不长一样长了，然后呢对吧？这时候我们再加上四分之一不长，还有幺二零，是不是再加 l 五零，这时候呢，我们就一样长了，对吧？这时候呢，我们保证这个戒指版和这个五十五在一个位置，然后呢这时候我们再换一下亏电点，就是亏电， 这是我们选择亏电奶，我们一般是在侧面侧面，那么侧面我们看是哪个面呢？是个 yoz 面，这里选择 yoz， 选择面让画的巨型 我们句型，然后呢确定，然后呢这里选择 part。 呃，也可以改一下吧，嗯，改成成色 out， 然后我们可以看到啊，然后是不是他的这个 b 点二，我们可以看到下巴，我们用下巴的编辑啊，是这个长度， 就是这个 part 的 l 七点足标，我们可以看到是不是长了，应该是负的。 food n s v r， 啊？不对不对，我们重新看一下，我们重新看一下，呃，重新看一下，我们用这款，我们用费了二，费了二的，是不是 l 二费 l 加幺二零，再加 l 五零？是这个，这个点就是侧面长度，所以我们用 l 二分之二加，嗯，来了幺二零，再加来了五零，这个就是我们这个点位置好，可以看到这已经过来。然后呢，我们的线宽是不是就是 w 五零，然后再对二， 然后呢高度，高度我们可以选择连吧，嗯，然后呢这个就是负 h， 哦，对，这应该是正位置啊，对啊，可以看到这是刚好这个面，然后呢这时候快点点就好了。然后呢我们选择画一下他这个几率吧， 这个从上到下和从下到上没有关系的。 然后呢我们换完记忆之后呢，我们可以看到，呃，我们把这个连起来，连起来，呃，可以看到 fit 一， fit 二，然后还有我们的 pass， 当然这个选择这个就讲究了，我们这里 pass， 我们上面已经设置了他的这个 条件，设置他的编辑条件，我们已经是他是同了，对吧？所以我们先选了他，再选择这两个，这时候呢他就会同时设置另外两个的， ok， 大家可以看到这里边界已经设置好了，材料也是好，对吧？如果你先选择废的再过去，他就没有材料了啊，这是一个小技巧。然后呢，然后志愿地我们也换了，对吧？这时候我们是整体换完了，然后呢我们再检查一下，好，没问题，没问题，我们直接来仿真一下， 认一下，然后呢我们在这个这些都是比较最基础的这个微贷亏电啊，就是微贷线亏电，那么我们在微电天线里面，市里面有有很多种这个亏电方式，你看这就是我们说的中心亏电，当然还有测亏天心亏电，然后呢还有就是我们这个 推荐的时候啊，嗯啊，像这个，像这个天线呢，辐射贴片有一个向内凹的一个这个方式啊，这个时候呢我们就不是，你看这里的溃线，它是同一根长度的，这宽度是一样的，所以就是说我们不需要呃，再加这个四分低波长组团变换器了， 就是不需要中间季节了，我们只需要一个五十欧同呃这个同轴线这样子的话是因为什么呢？因为我们说了这个微带贴片的举行贴片他边缘的组框是根据呃这个变化，就是我们越接近边缘他的电阻越高，组框越高，位置中心他 组框越小，所以说如果我们刚好到某一个位置的时候，他的组框刚好等于五十，是不是我们就可以直接实现一个五十我们的线去亏电啊？这个呢也比较好实现。我们这里呃再画两个剧情，对吧？我们比如说啊，比如说我们建一个吧， 我们可以直接直接在这里画两个句型啊，在这里画两个句型，对吧？然后呢我们用上表面啊，你说我们 h 选择上表面吧，对吧？然后呢我们用这个我已有的这个 pad 剪去我们这一块剪， 对吧？师傅，我们这个槽就开好了，当然呢我们在这里调的话，当然我们就不需要这个了，对吧？所以说我们这个费的一，我们这个费的一，他就不是 w 幺二零了，都不需要 w 二零，我们直接让 w 五零就可以 设置为 w 零， w 五零， w 除以二啊，他们啊，这里，这里是分 w 五零啊。对对对，这里改错了，这里是 w 二零，这里是 w 五零，这里是 w 五零。 好，你看这里，我们是把连剪，把连剪，然后呢在这里我们是不是只需要改啊？当然这个因为我刚才这里是随便画的，没有设置这个位置啊。当然大家如果到时候想用那种方法的话，就把这个只需要调整这个宽度，只需要调整这个开口的宽度，调的宽度就可以实现一个匹配啊。 呃，但这个是大，有些人给自己画像，这个已经跑完了，我们来看一下他的 s 幺幺，哎，这 s 幺比较理想了，对吧？这里呢，我们可以看到他的线平率是二点四七，二点四七，然后呢是二点四六到二点四七，然后呢 最低点是复式器，复式机也是比较理想的，这时候呢，我们发现他这个行人频率是不是偏大了啊？所以呢，我们再把这个天线的尺寸再稍微减小啊，再增大一点点，稍微增大一点点，那么我们就可以设置为这个 l， 比如说三十九点一， 三加一或三加二，然后呢同时我们再调一下这个 l 幺二零，这个主框的匹配的四分之一波长的长度，对吧？我们就可以实现他的这个调频啊，当然这个已经比较节俭了，所以我们这里就不再进行仿真了，大家有兴趣的话可以自己去仿真一下啊。当然我们再看一下他的，嗯，增益吧，我们看一下增益，是 我们可以看到这里是不是有一个片啊？这里打开看一下三 d 的这个图，我们明显可以看到，什么呢？这里，这里是不对称的，这里是不对称的啊，然后呢？最高点是七点二，然后呢？我们刚才的同轴探针亏待形式呢？是， 别说，我们看一下最近实际情况，这种通州探针，他的最高综艺是一日起二，没有任何一个变化，我们看一下来看一下他的 争议啊，看这个争议时能选择 e， 你看到最高点的最大争议是多少呢？是七点一五啊，七点一五，然后是一个很对称的结构，然后呢我们再看一下我们，嗯，微带线亏电形式的这么一个增一值是多少呢？ 我们可以看到辐射模式增一增一，然后看一下，看一下最高点是多少呢？七点零一啊，七点零一，这个增一啊，七点零二，一个是七点一，七点一个是七点零二，这个 可以说变化不大啊，但是我们在这里也可以看到在这个一个完全不对称的结构，呃，这是为什么呢？大家可以想一下，呃，因为什么呢？因为我们可以看到明显的在这个图里面， 呃，贴片贴上两面，上两面和下两面是不对，肾精啊，因为，所以说在这个我们说我们知道这个地板是不是越大，对于这个底下的反射是不是越强，就后边一直越强嘛？所以说对于这个面来说，上半边 来说，他的反射反射性还是不如下反面的，所以说，呃，他会有不对称结构，所以说如果我们希望 带一个对称结构的话，我们怎么办呢？就是把这个地板或者是戒指板，我们调整一下它的宽度啊，我们可以看到是我们把它就是这样子啊，把它向上平移一下，向上移一部分，那么长度从长 是不是这个总长是不是相当于是总长度是不是相当于是二分之一？哎了，二分之一，哎了， 我们给这边负二分，然了也加一部分啊，比如说我们也加一个来了幺二零，加个来了幺二零，应该是减去减去来了幺二零，然后呢再减去达了五零啊，然后呢我们给这里乘二乘二， 乘二啊，然后呢我们看一下，对吧？这时候是不是这个上下比较大了？这是对称结构，然后呢我们这时候仿出来的这个综艺，他应该是比较比较接近实际的啊， 但这个其实我们对于微带线亏电的这个贴片啊，如果你增大这个板子的长度，其实这个尺寸就偏大了，所以说我们大多数用这个，同时碳针亏待相对多一些，因为他板的尺寸相对要小一些。好了，那个这就是这个视频的内容，谢谢大家。

各位朋友大家好，呃，在这个视频里面，我们一起来学习一下关于共行举行微带贴片天线的海飞丝仿真啊。呃，因为我们知道在常规，在大多数情况下呢，我们呃微带贴片他不一定用于这个长这个这个规规则的，呃，举行戒指上面，对吧？我们有时候会把它覆盖在这个 圆柱体的表面，形成一个共形，那么圆柱体因为他表面是个弧形嘛，对吧？所以他就跟我们常规的这个举行平面是有点不太一样。那么在这种情况下呢，我们怎么在海飞丝中进行一个仿真呢 啊？首先呢，我们在这个视频中啊，先确认一下我们的这个天线工作频率是二点四五最合资啊。然后呢我们使用的板材还是同样逻辑，四五八八零，然后呢板材的厚度是一个两毫米，然后呢这个 呃板材的内径是一百啊，外径是一百零二啊，那么我们就一起学习一下怎么在孩子中建立这么一个供摩啊，就供行的啊，未带天边电线。 然后呢这个就是我们上个视频中建立的这个这个这个常规的常规的贴贴边线，然后呢我们就在这个基础上进行一个设置，首先我们先建立一个工程，设置工程之后我们把它改个名字吧，改到我们的共行， 然后呢我们就在这里直接画，呃，先画一下我们这个机石板和机石板材，呃，因为我们知道在这个 我们的 sma 接头啊，是一般啊，哦，是用于这个是适合这个板材是垂直的啊，所以呢，我们一般的画的时候啊，我们就尽量保证这个用完咱们头之前就前面这个背溃啊，在这个背溃的形式中是不是用于 这个，这个在 x 轴上啊？所以呢我们在这画这个接着板的时候，就就就让他垂直，就让他沿 x 轴画就行了， 难道所以我们这里画一个啊，就先改下面啊，所以他就是位于白胡子里面，白胡子里面，然后呢我们画一个圆柱， 然后呢我们设置一下圆柱的内镜吧，先把它设为内侧一百，然后呢长度，这个长度一般影响不大啊。呃，但是是根据实际情况下，实际我们的需求去设置的，我们把它设置为在终点， 然后呢改改个名字，就是内侧，然后改一下透明度， 然后呢外侧我们就在他这个基础上复制一个这个名外侧，那外侧他的这个外径呢？是刚才说是一百零二，一百零二，然后呢我们用这个外侧减去内侧一下，好，我们这个 呃圆环啊就就已经发出来了。然后呢在我们访中中其实可以直接就用这个在上面画贴片啊，因为我们可以在这里看到，在常回使用的时候，其实我们这个贴片啊是围了一圈的啊，呃，所以我们不需要把它裁掉，但是呢在这个 做一个比较基础，一个简单的视频，我们只画一个单个天线单元啊，所以呢我们从这个位置截掉，从这个位置截掉上半部分， 然后呢这个上半部分我们截的话，你看这是一百，这是一百有一个等变三角形，所以呢我们这个高度就从这个这个位置，从这到这，这截的位置呢应该是个一百乘以三硬三十度 啊，乘以考三也三十度，对吧？这是我们的高度吧，高度，所以应该是在个八十六啊，所以呢我们画一个八十六的一个平面啊，在这个位置处我们把它就截开就行了，对吧？然后呢我们先选择 xo 外面，然后呢画一个平面小平面，那为什么要画这个平面啊？这是因为我们 海飞丝里面其实自带一个分割功能啊，有这个，这个是 plate 啊，这个就是我们直接可以把它分开分割，但是呢分割他默认的这个是 x 外面， x 外面，但我们是需要上半表面，所以呢我们这个面显示不行的，所以我们需要重新见一面啊，当然我们也可以更改坐标系之类的，反正是这是比较最简单的方法，对吧？ 然后呢我们刚说了它的高度应该是在个八十六啊，我们只要把它改成八十六啊这高度，然后至于这个面的大小没有关系啊，这个是没有任何影响的啊，因为它在实体剪的时候会把它设置为一个比较大的无限大的一个面，所以我们就大概起个，比如说实时啊，这么一个小面啊，我们可以看到内部有一个比较小的一个平面，对吧？ 然后呢我们通过这个分割功能啊，先选中这个，这个我们要分割物体啊，点击分割啊，然后呢我们把它改成我们所选的面，对吧？然后 这里也改成我们所选的面啊，然后呢我们选择这个面啊，一定要注意选择这个面啊，选择这个面，哎，大家可以看到这有个箭头，对吧？箭头这指的就是我们所要保留的结果啊，这个箭头是现在向下的，所以它保留的是向下的部分， 那么我们要上半部分，所以我们选择反方向，对吧？反方向啊，这时候就选择了上上半部分啊，就是这个我们点 ok 啊，好，这时候上半部分已经保留下来，我们就保留了这个，这个长度是一百八，对吧？ 然后这个面我们画完了之后，我们就不需要了啊，功成名就了，就可以把它删掉了，删了之后这个我们是不是就已经跟这个矩形是一样的，一样一样的渐变了？接下来我们画法是持续，就跟这个矩形贴片是这个一样了，对吧？那么首先 啊，我们先画一个上上百遍的辐射贴片，是吧？贴片，然后呢贴片呢？这个尺寸我们先看下他的尺寸啊，因为这个我们上个视频其实已经仿 他这个前屏就在那个附近啊，大概是三十九，对吧？然后呢 w 是四十八点四啊，我们就直接用这个值就行了，然后呢我们设置一下 l c 二，然后呢 w 二，然后呢最高度啊，注意他在上半版面，所以我们就一百零二，最外侧，最外侧，然后呢这里就是来了刚才是三十九，三十九，然后呢这 w 就是四十八点四 啊，这是，这是 w 好，上半版面，这个贴片画好了，但是我们可以看到这里贴片和 这个戒指版之间是有一定的距离的，一定要缝起，所以这时候我们就要用到孩子里面一个操作，就是环绕操作啊，我们先选择这个贴纸板，之后呢我们选择这个贴片，然后呢 剪的右键，然后一个艾，对头，然后呢 surface 啊，呃，我们用这个普尔普啊，这个就是一个环绕啊，这个在我们这个罗旋天线里面其实也会用的。呃，海飞丝代理功能比较方便啊。然后呢我们这个通过这操作之后我们可以看到，是吧？刚好就跟他视频啊完美的贴合在上面短片了啊， 完了，这个服帖贴片设置好之后呢，我们来取改个名就变啊，然后呢换个颜色铜嘛，然后呢这个贴片就好了，然后呢我们再画这个探针，同时探针，同轴探针， 这个探折我们先给他清零段啊， 对，然后改个材料，我们可以把它改成铜，也可以用 pc 啊，这个影响不大啊，我们就实际就是我们就用铜吧啊，然后呢 我们内径他的是 xf， 扩建点是 xf 啊。呃，上个视频我们有讲是六点三毫米啊，六点三毫米，然后呢这个歪轴就是零啊，歪轴是零，然后呢半径就是 sma 的内径啊，零点零点五 一点五毫米。然后呢一定要注意这里的高度是一百，就是液晶，没有什么好说的。然后呢高度就是两毫米，就是节制板的厚度吗？ 然后呢就是我们看到对吧？这个有有画。然后呢我们再画一下外侧啊，我们就用这个比较常规的这种这种形式啊，底下有一个 一个外外外导体啊，就不用这种形式，不用这种贴片的形式了啊。呃，我们就画一个外导体，画一个外导体，现在我们把这个复制一下，然后呢我们给他看一下他的这个高度啊，呃，我们就配 就是负负三把相当向下，然后呢半径就是一点五，一点五横，这个长，这长点的啊，长的外径是吧？ 我们的外外导体，有了外导体之后呢，我们把内导体再向下延伸一次啊，呃，他的高度应该是从负三一百减负三啊，就是九十七九十七毫米，然后呢他的高度应该是五，应该是五毫米。好，我们看一下，好，这个内镜外镜都已经画好了，对吧？ 然后呢我们再画一个给这个地，是不是还要挖一个洞，对吧？我们还要挖个洞，先画一个面吧， 画一个面，这个至于这个顺序，大家可以先画面啊，都是没有关系的，你就直接在这画一个面，画个面，然后呢这个亏点点，是吧？ cf， 然后呢面他应该是在一百处，对吧？一百就是这个戒指版的下板面嘛，啊，然后我们就选择，关键是一点五啊，这个 面就已经画好了，可以看一下啊，这个面已经画好了，然后呢我们就有点，然后画一下地板吧，画下地板，地板呢，我们可以直接选啊，就 f 嘛，按下 f 就可以选择下板面，我们可以直接是设置下板面，他就是地板啊，就直接给他设置材料，然后剪辑这个洞，或者呢我们就给他， 呃，再见一个面吧。啊，这个上个视频也有讲，我们还是同样爱戴的 service， 然后呢我们 crate craterfish freez 啊，然后呢我们就建立一个面，建立一个实体，然后呢这时候我们改个名， 嗯，这个问题啊，这个问题，然后呢就现在我们又见了一个面，然后呢我们用这个面剪去这个，我们刚画这个，但是我们注意啊，刚画了这个，他是 一条直线，可以看到，对吧？而直线，所以呢，但是我们实际这里是个圆弧形，所以我们对它也进行一个环绕操作吧，我们用这个体剪掉这个面啊，用体和面用， 再再进行一个环绕操作啊，还得是 face， 然后呢再再来一下啊，好，这个就是我们把这个平面也进行这个圆弧形，然后呢我们用地剪去这个挖一个洞，对吧？这个没什么说。 呃，然后呢这个成面好了啊，这个面也讲好了，所以呢我们对这个开始设置材料啊，然后呢先对地设置一下他的编辑条件啊， 然后呢？对，这，这是在这个上贴片啊，再设置一下就是这个这个条件啊，然后呢我们把这个体设置成我们所需要的材料啊，这个我们说罗杰斯 a， 四五八八零，五八八零，确定，然后呢我们但是我们注意看这里有一个，然后再确定一下这个材料是铜是吧？但是外导体呢？我们应该是空气，是吧？ 再来准备空气，又把它改成空气，然后呢我们在外导体设置一下它的外表面，外表面应该是一个 t c， 对吧？我们外道题是 t c， 然后呢这个时候我们这个材料是好了之后，然后呢我们再看一下这个护理模型，是不是我们两个体之间啊？是欧，然后我们用外导体来减去内导体，然后这里要克隆一下啊， 然后呢但是我们可以看到，我们可以看到是不是在这个外导体和这个介石板之间是有一部分重合的，是一部分重合部分的，这个呢在我们实际反的时候啊，我们会看到运行来看，在这个模型里面，他是有是有这个香蕉的啊，呃，因为他本来是个弧形的，所以呢 我们在这里进行一个剪的操作吧。啊，嗯，剪的操作，把他们都剪一下，把他们两个剪一下。 好，这个时候我们这模型就已经好了，模型好了之后呢，我们设置一下秋姐的机，呃，对，这模型好了之后呢，我们设置一下几率啊，我们选中下岗面， f 选择下岗面之后呢？嗯，设置下几率给他们的 part。 好，我们这里看一下，直接看包成 好，这个几率也设置好了，然后呢我们设计一下，求解。频率， 呃，应该是个二点四五最高字，然后呢最大瘦脸是二十，然后呢点开车，然后呢 fast 从二到三，二到三，然后呢叠在附近呢？是， 就是这里估计是零点零点零一了，零点零七点零。好，然后这时候我们再看一下我们的这个服饰编辑条件啊，这个上个视频也给他说了，可以选择在这里画盒子，对吧？ 当然我们也可以在这里啊，直接就是点这个奥特 open 啊，然后呢我们就这里啊，这个辐射也画好了，这是空气盒子，然后呢我们再检查一下，好，没有问题，没有问题，我们直接来进行一个仿真，我们看一下， 大家稍等一下， 两分钟，这个魔性也比较简单，所以呢在这个我们在画共形的时候，最重要的就是这个操作啊，就是这个右键的 idadsatsus fans， 然后呢这个这个操作，呃，这个也是比较简单那个自带的一个操作啊，还有一个就是我们这一个键就是用这个分割啊，分割功能， 我们再看一下他这个收敛性好，马上就好了啊，我们先啊，我们看一下他的插拔线，看一下 面，好，我们看这个是比较标准的一个举行贴片天线的这么一个辐射，我们看一下它的最大的综艺是七点八，七点八八，相对来说比我们 前两天，呃，就是昨天的那个视频效果还更好一些，这个我们当时反面是七点二嘛，七点二，所以呢在这里他的这个长更好一些啊，这个是为什么呢？是不是因为我们这个地板明显大了许多，对吧？啊？那我们看一下他的 s 幺幺，看下他的 s 幺参数， 好，我们可以看到他的斜任在二点四八啊，行人名是二点四八，然后呢这个主要是负值二这样，呃，匹配不是很好，匹配不是很好，呃，这是为什么呢？是吧？这个因为我们这个 计算呢这个尺寸啊，这个尺寸是在我们举行的时候是在举行，就是这个举行贴片常规举行贴片里面这么这么使这么一个尺寸，但在这里没有优化啊，大家有感兴趣可以再优化一下，我们看一下他的图框， 那我们可以看一下在二点四五 g 投资，二点四五 g 投资之后啊，他的这个电炕还是偏大啊，所以呢我们还是需要对我们这个亏电的位置啊，亏电的位置进行这么一个优化啊，进行优化 啊，这里就不再追书了啊，啊，那么这个视频呢，就就我们一起来学习了，这关于共情会在这片天象的这个方面啊，呃，谢谢大家。

大家好，呃，这里是 bb 四 spa， 前面我们讲了天线的七个指标，今天我们给大家分享一下天线的代宽 贷款呢，就是说我们这一个天线他正常都有一个中心评点，比如说我们呃四百三十到一个段子，他可能在四三五中心评点，那么这这个天线从四三五往左右辐射多少？呃，他的新闻指标是，呃符合要求的。我们所说的天线的贷款呢， 我们看一下这个图啊，这个是刚刚我通过这个网分测的现在这根天线啊，那么现在这根天线的它的频率在四三五二零零零兆赫。 现在这根听线这个绿灯线呢是我们的 sw 二坐波，他的坐波是一点零八，一点零八，这个四三五频率上他的坐波是一点零八。我们有讲过坐波正常在一点五以下， 这个天线就是他的效率能保证的。那么贷款是什么意思呢？他就是指再往左这个箭头，我们往左他的频率会减小，往右他的频率会增大， 那么在这个到这里的宽度范围之内，如果说他的坐波都是一点五以下，那么他的天线就是，呃完全可以使用的。 如果说他这个中间的范围越大，如果说从这里到这里的话，他的坐波还是一点五，那么他的带宽就会很宽。以上就是我们业余无线电天线的带宽，谢谢大家关注我，与你分享更多无线电知识。

买了，广播电台也买了啊，天线也买了，可就是不会架设，如何才能正确的架设天线和连接亏线了，今天给大家分析一下你啊，听得好了，记得点赞收藏。正确的安装驾驶天线哎，才能发挥你电台的效果。 天线的长度呀，驾驶的规范呀，是不能改变的，但驾驶的方向和高度哎，你自己可以掌握 按通讯的方向和距离来确定方向和高度位置了，以开阔地哎，这个开阔地地面为好，没有条件的也可以架在两个楼之间或者楼顶上。 天线的高度指的是天线发射体与地面或者楼顶相对高度。驾驶在楼顶上，高度是应以楼顶啊，楼顶哈与天线发射体之间的距离计算的。不是说 你加入五十层楼，按五十层楼底下来开始算的，不是按这个算的啊，一定注意这个这一点。特别注意的是驾驶地啊，不理想或者怕麻烦，随便就驾个天线完事了，这样重新效果你肯定好不得拿去。另外就是亏欠的悬印和不舍 亏欠时将电台的这个功率啊，哎，通过天线输出去哈，输到天线上发射出去，这是一个通道，如果你的亏线不通畅，再好的电台和天线通讯效果也是很差的。 嗯，库县分为民库县合作色平电缆两类。目前呢，咱们一百瓦到一百五十瓦的电台，一般都使用射频电缆。库县这种方式 选一个色品电缆石啊，一般咱们主框是五十五亩的啊，可不能选择电视填线啊。对最高使用频率的衰减度，衰减值要小，色品电 的之间越粗啊，损耗越小，传输的功率就越大。在实际使用中啊，一般瓦的，呃，超短波单板电台啊，呃，常用的是杠五或者杠七的视频电缆，比钥匙也可以选择杠九的视频电缆 安装，因安装选位和布布置，布置的时候啊，应尽量可能缩短这亏线的长度，比如说杠五的亏线，每一米造成信号的衰减就零点零八二个地币啊，这样就是说怎么来计算一百瓦的电台公里啊，通过五十米的亏线，你算一下公里剩下多少了，不到四十瓦了， 通常亏欠的糖度啊，控制在三十米以内，如果是因为场地条件这些限制了，必须要延长这个亏欠，你尽量财运资金，资金这个大一点的，哎，这个电缆，呃，减少了弯曲，如果是实在弯 去啊，弯曲角度不应该大于这个一百二十度。这些细节啊，在安顿的时候啊，你虽然是很小的一些细节啊，大家一定要注意。大家了解更多的无线电知识啊，请关注北京广汉城。

这是我们国货新出的 dp 两百欧极天线，带宽是七到五十四兆，柱波小于一点五，功率是两百瓦。呃，重庆，重庆国货电子出的 这个是我们天线里面自带的一个八轮，安装也很简单，把后边这两个螺母拧松，直接架在我们的支撑杆或者是相机三脚架上都可以，我们的用的是一个，我们用的是一个灯杆的三脚架， 拧上去就可以了，这样八轮就安装好了。 然后是我们的天线，它可以像正威一样的安装的，可以水平安 正规上市安装就可以。先领 缩短的是五十二厘米，整个拉长有十三节，最长可以到达五米六，两根分别都是五米六 七米，过段使用的时候需要加两个加杆线圈， 然后再把我们的天线拧回去， 四十米波段的时候需要加一个匹配器， 这样就安装完成了。

马老师哎，我有一个事不明白，这个天线的原理是什么呀？我看一下 啊，这个比较简单，来我给你讲一下。大家看到这个呢，是咱们一个无钥匙进入的一个寄货天线。这个天线呢，一共有三条线， 这三条线呢分别是电源的正，电源的负和激活信号。这个天线呢，他只有发送功能，没有接收功能。他的具体工作原理呢？老师呢，在这里给他画下图，你们看一下。首先呢，这里面三条线分别是正负和信号。 其中呢有一条是正十二伏，进来的时候呢，这块呢有一个二极管，它是防止电源机反的。随后呢是一个绿波的电容， 但是呢他这绿波电容呢，一共有两个，一个是大电容，一个是小电容。那么也就是说呢，他是一个低频绿波，一个高频绿波。随后呢这个十二伏电呢，直接进 到这个驱动芯片，然后驱动芯片的负极就是咱们的输出的负。那么在这里呢，他呢芯片内部呢，实际是一个 h 条 h 桥，这头呢接到了负极 h 桥，他呢是两个输出端，这两个输出端呢，通过一个电容串联，然后与线圈相连。 那么这个时候呢，他是两路驱动，其中呢一个驱动呢，负责驱动这一组 h 桥，这个驱动负责驱动另外一组 h 桥，也就两个 b。 这时候呢，他俩并在一块中间呢，经过了一个电阻，直接就是咱们的信号线 这个位置呢发脉冲信号，比如方波高电瓶的时候是这两个对角导通，低电瓶的时候是他俩对角导通。 这时候呢就实现了线圈的正负极来回的翻转。那么在这里现在大家看到这个就是这个电容。所以说呢，这个天线他只有发送功能，并没有接收功能。

啊，今天做个测试啊，这个两个 s 天线，一个是高遮翼，这是高遮翼的窄带天线，这个是常规的。呃， s 天普通天线。那这个天线呢？就是我们最新款做的 啊，属于窄带啊，窄带的啊，高收益天线。他这个是平地一百六十二兆，正负一兆，很窄的， as 专用啊。那么我们现在去看看他这个拆下来的指标啊，白色的是 as 专用，黑色系是普通的啊。看一下 我们新车常规的 as 天线的。他这个这个平宽和他的助补笔啊。看一下啊。 啊，看到没有，这个几乎是一个 啊，大大不流行。那么我看一下他的一百六十二的速度是多少。呃，一百六十二 啊，一一点四。而且他这个不叫窄带，一个 w 型的啊。那相比之下，我们再看看那个。呃，哎呀，是专用的窄带天线 啊。看他的波形啊，比较一下就知道了。这个没有对比就没有伤害。那么现在我们来重新测一下啊，测一下窄带天线，看看他的走路率怎么样啊。扫一下他的信号。 哎，再来抚慰一下。好，这个整个步行出来了。这个这里出来就是个这危险。那么我看看他的主播是多少，多少 看一下。嗯，一百六十二， 一百六十二。主播差不多一点一，一点一六。这个已经很准了啊。这就叫窄带，几乎就是一个 v 字形。 这个天性效率很高的。呃，两个天性对比啊，两个天性对比啊，一个是长度长高增益，一个增益就低。那测下来的指标还确实不一样。 仔仔的提醒我期待讲效率高。呃，比宽带效率，效率高肯定是这个是毫无质疑的。呃，这个波型测出来的，和他做波，这个这个这个这个指标也是很正确的。 呃，如果说传媒们要这个过闸的时候要抢信号啊，现在好多不是要抢信号吗？有的人说我过闸过不了啊，这个换这种窄带天线带，效力 啊，都是成倍的往上啊，这效率成倍的往上增，你过闸，你同样的情况下，你那个抢信号就抢的快的多。因为他的这个发射功率啊，都不小，发射功率自然变大啊，就说效果也好，发射功率也好， 他这个效率就高了。所以说这个对过闸呀，好多人说过闸过不了，或者信号不好的啊，可以拿这种窄带天线啊，可以可以，试试。就这样。谢谢全民们关注。

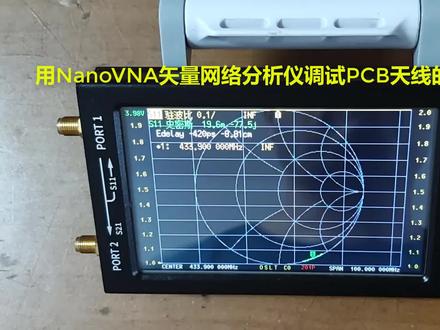

啊，今天我们用这个适量网络喷仪呢给大家演示演示如何调调试这个 pcb 天线啊。嗯，我这呢有一个小的 pcb 板啊，大家看一下。 嗯，这个小本呢，他是这个样，嗯， 从这个芯片这个角，这个角呢是一个输出角发射的啊，过来之后呢一个电容串接一个串接一个电容串接一个电杆，然后到一个金属条，就当个天线了啊。嗯，这个天线呢实际上也可以腐蚀到这个用这个 pcb 板啊。 嗯，腐蚀一个天线，嗯，为了达到最佳效果呢，那个引出来是最好的啊， 我只是用这个办法呢给大家演示一下。这个呢就是从这个天线端到地之间并连了一个小电容。这个这个电路呢其实很简单，那个， 嗯，没有那个排行网络正常呢，按说呢应该有一个排行匹配，就是从输输奖。嗯，在这个串联鞋内这个地方 l 四形式穿连鞋内，在穿连鞋内的前端或者后端接一个排行网络。 呃，再到这个天线是最好的，因为这个呢比较简易，我只是给大家会演示一下，因为这个你没有可调节的东西，顶多是在这调节一下这个电容。嗯，我只是演示一下这个 啊使用方法了啊，操作方法，嗯，就是用这块电缆，这按说呢应该有，我用这个转接头正常，我 用一个这个 sm 的工头啊，这段是开录的啊。嗯，首先呢就是把这个， 嗯，小仪器呢这个小数码呢调准一下，调准的时候呢，那首先设置个频率范围啊，我这个小板是四三三的啊，所以我设置了一个中心频率呢是四三三兆， 嗯，扫宽呢是一百兆啊，这个扫宽呢，不要太宽啊，不要这个啊，从五十开到三级，那这个史密斯图上他会转好多圈，你都看不到是怎么回事了啊？嗯， 这个主播的这个标尺线呢，就是一个跟上的一点零，因为刚开始调呢，我可能不知道他啊能到多少，所以说调的这个这个幅度，这个这个比例 比较大。嗯，如果精细调呢，可以每人格零点一，那就看你自己的水平了啊，有的可能能调到主播， 呃，到一点一就是说实验这个板呢，你调到主播一点五以下啊，就算合格了啊。这个如果你调到一点零，接近一点零，那啊非常棒了啊，就看水平了啊。嗯，我给大家演示一下，叫准黄色的不带针的啊， 张口一点右下角啊，这个 校准校准，重置，一定要重置校准啊，重置完了之后开始校准，点一下开路 啊，看一下开路， 这是黄色的带针的，这是短络胶准， 拧上就直接可以点击啊，这个不影响，因为他程序里边已经做好了这个延迟了。那这是个负载，就是长一点的带针的， 然后拿一个，拿一个，两档是 sm 一的通轴 同路线，把道口一和道口二连接起来，进行直通校准 啊，这痛 折腾完了之后呢，一定要点完成，不点完成的话，这个教程是没没结束啊，没完 成你再点完成，点完成之后呢，你可以不保存，可以直接去调试，但是一关机呢，他就复位了啊，你可以把它保存到一个存储器里边啊，这样下一次开机呢，直接调用。 大家看到端口一副空载的时候呢，马可怜在史密斯啊，最右端，中心线的最右端，这是教轮好了啊，嗯，咱把这个通电缆呢拧，拧上， 拧上之后大家可以看到已经跑到上面去了，成干性啊，看到吗？成干性。嗯，为了消除这个同桌电缆的这个这个参数呢， 咱们可以用这个电延时的这个功能，把这个外接的这个电缆呢这个时间啊给他 消除掉。电压石，嗯，因为他是成溶性吗？也就是说他是超前的这个时间，所以说给他之后负的，嗯，负的八百平米了， 负的八百五十匹秒 啊，这个就有点过了啊，负的八百二十平秒 啊，看一下输入负的八百二十匹苗啊，基本上就开 可以纠正到这个史密斯的中心线的最高端了啊，这个相当于就把这个外置的这个铜锣铜锣电缆呢给这个这个参数呢给消除掉了，那么我们就把这个铜锣电缆呢接入这个 pcb 啊进行测试， 嗯，大家看一下，嗯，这个呢就是聚一下胶 啊，这个芯呢就接到这个电容的左端了，这个窗帘鞋跟就是从那个芯片出来， 嗯，到这个电容的左端，嗯，外平币层呢，就接地啊，这个焊点呢是接地的，嗯，看一下，我拧上， 把它拧到这个石板上， 嗯，拧上之后呢，你大家看一下 他的柱波呢是二十点五，主炕呢是八点二四欧，呈现感性，七十七点八 g 啊，正的， 那么这个机器呢还有一个好处呢，他会给到一个告诉你一个如何纠正，大家看一下这个 在这个主菜单设置里面啊，大家点下右下角就弹出主菜单设置，嗯， lc 匹配，大家点一下，哎， 点错了啊， lc 匹配，大家看一下就会出来这个菜单， 这个呢就是实际上是一个排行网络的一个如何匹配的一个参数？这个电路呢？这个电路呢就是一个排行匹配电路 啊，这个地方呢就是原端接这个接收芯片或发射芯片的这个或者收发芯片的这个输出端。呃，这个地方呢 是原端并联的软件啊，并联电杆或者并联电容，这个呢是串接 串接电容或者串接电杆，这个呢是负载端，负载端呢就是串接电容或者串接电杆啊，这就是一个典型的一个 排行匹配网络啊，总共列了四个，四个呢，这个呢就是在这个原端 啊，并联一个十七点八匹，串联一个都是在原端啊， 串端串联一个六点二匹。有人说需要并联一个十六点三批发的电容，串接一个六点二批发的电容，就可以纠正到主播啊，一点零了，这是理论值啊。第二种匹配方式是在原端 啊，并联一个八点二，那横的一个电杆还是在原端串接一个三点八 批发的一个电容，也可以纠正到五十五亩。嗯，这个呢就是在这个 负载端了，在负载端呢，这个是串接啊，那个一个六十七那横的一个电杆，并接一个六点五五 p 的一个电容啊，这是一种方式。还有一种方式呢，就是 啊，在这个负载端啊，串接一个两批发的电容，并接一个二点七二点八批发的一个电感电容，也可以纠正到五十五亩 啊，因为我这个小 pc 背板呢，他比较简易，他没有这个排行网络，所以说呢，就是没办法去纠正了啊，这个就不好纠正了。嗯， 大家那个设计 pcb 的时候呢，就是从芯片出来呢，一定要接一个 p 这个拍摄网络，然后到不管是从 pcb 上是俯视出来的这个天 线，还是说是外接的这个天线啊，一定要一定要留出这个匹配电路来，不然的话你纠正的时候你是很难纠正的啊。有的人说呢，这个东西施麻呢，根本测试不了，调试不了这个 pcv 电路，就像我这个似的，他能测到，但是你没办法纠正， 所以说这个我这是随便拿了一个一个一个 pcv 版给大家演示，因为他上面没有排行网络，你总纠正你并连电电容只能是穿鞋垫，赶紧都穿不了啊。所以说这个， 嗯，大家那个电褥呢，这个有喷性网络就很好匹配了。嗯，这只是一个，就是还有一个呢， 就是关于这个，这是这个频率还是比较低的，这个，嗯，好搞一些，如果是二点四 机呢，那个频率比较高，他这个分散参数呢，都比较严重，你外接的这个电缆就影响他，所以说呢，呃，在调试这个二点四机的时候呢，一定要把这些元件呢都焊好， 然后芯片的输出角呢给他挑起来挑断，这个挑起来就行啊，如果有的是就是这个焊角是在这个 这个这个芯片的底部的那种呢，嗯，你最好是把这个从他输出脚到这个穿鞋的电容之间呢，给他用 壁纸都要给他割断，然后在这个电容这个和地之间接入这个投入电缆，调试后边的排线网络啊，调到主播小一点五就合格了啊，但越低越好啊，最低到一点零，但是你很难调到一点零，小一点五就算合格了。嗯，尽量，就是说尽量模拟 这个芯片的实际使用环境，因为大家你有了这个视网之后，你就会发现你手靠近这个 pc 变版，主播曲线就会变化，所以说呢，呃，这个 啊，大家就就慢慢的就就体会到了，这个高频上是就不那么简单，所以说就是尽量模拟实际的使用环境去调试它是最准的。 那么大家可以看一下，你比如说你调的主播是小一点五，你看一下这个效果，这个传输距离，嗯，如果是主播是九或者十，你再看一下传输距离，他肯定是不一样的啊，你大家自己去体会体会，我只是给大家说那么一个思路，嗯， 那个我的电话呢是幺八九五四幺八五三六九，我的旺旺用户名呢是电子之家八八， 阿拉伯数字的八八，今日头条呢头条号呢是也是电子 gr 八八，阿拉伯数字的八八。嗯，大家可以跟我联系，大家伙，咱们是共同探讨技术，共同进步啊。

今天我给大家介绍一下我们的 d p 天线啊，我们 d p 天线的话，它采用的是藕极设计，使用两根五点六米的拉杆天线啊，形成一个藕极的方式啊，它比 d p 天线单级的天线， 他就使用上，他不需要我连接我们的那个地线了啊，需要使用的地线在驾驶当中呢，就是直接就使用的话就使用三脚架啊，直接就可以把它系在我们的这个 啊，我们可以来看一下啊，我们使用的带宽呢是七到五十四兆的不带宽，通过调节啊整只的不同长度来达达到呃使用不同的频率，我们助拨的话都可以做到一点五以内啊，耐受功率的话 我们是可以达到两百瓦的，所以说一百瓦的电毯上使用是也是没什么问题的。然后我们来看一下呃后面架设，我们这边的话，就是说架设的时候啊，直接就就就有手里螺母直接把它夹在这个灯那个这是这是我们的灯架啊，直接夹在我们灯架上面就可以了， 增加上面就可以了啊，我们看来看一下我们的副波，我的把它升高一点，我们驾车的话就尽量把这个高度升高一点，造成也会低一些啊。 接好的时候我们来看一下我们的这个啊，助播啊，这是我们的电台扣九百啊，然后我们可以看到助播啊，在一点四这个样子，对助播的话可以在现在在一点四，然后 稍微调节一下的话，应该是在一点二左右都可以调节下来的。就是我就是我们的那个天线， 我们使用的话用灯架一下就可以完全把它把它给架上开上。架上时间的话一般不超过三分钟啊，熟练的话两三分钟就可以架上了。

啊，看一下我把天线拿开，是不是重心频率就下来了，我一接近金属物体，哎，是不是就变化了？ 大家好，欢迎收看本期视频，我买了一个磁吸贴，为什么买它呢？就是想做一个比较，就是给大家演示一下 短波天线在没有地网的情况下，以及连接这个磁吸贴啊，短波的这个磁吸贴的地网，然后呢是通过铜边之带， 通过这个屏蔽层和车体进行搭铁接地的这种三种方式啊，看一下这个助拨的参数情况，其实这种不平衡的 gp 天线还有一部分是我们看不到的啊，就是他的地网啊，就是你使 用这种 gp 的车载天线，你没有良好的地网的话，助播和参数肯定是不行的，根本没有办法使用。首先给大家演示一下，就是啊，没有接任何地网的，就连接吸盘就这样放在这里，然后我们看一下他的参数啊， 现在我设置的是零到三十兆啊，助播无穷大啊，助播无穷大。现在我们在街上这个磁吸贴的地网来进行一个测试， 这个磁吸贴一定要接触车体的这金属的漆面啊，然后我们现在再看一下参数，有没有注意到啊，他有一个斜正点了，我们调一下这个频率范围啊， 十四兆，因为我这是十四兆的线圈中指频率十四点四啊，看一下，目前的话，我们搜索一下 啊，目前在幺四幺五零左右啊，中心频率，嗯，然后幺四零零是二点三的主播， 然后幺四二七零啊，二点一的主播，我们现在再把吸盘拿到车顶去比较一下， 哎，现在的中心频率就到幺四点二四零了啊，二五零左右就说明了什么呢？ 就说明呢我的天线的架设高度增加，离大地的距离又增加了一点点，那么就相当于他的中心 频率就往上走了一点点，如果要让他的中心频率再往前面走一走怎么办？比如说我们要玩幺四零二三的 cw， 如果是没有天条的话，自然斜整的话，现在四点零的主播是肯定不行的，对不对啊？有一个很简单的方法，就是把天线的正直啊给他加长一点点 啊，就是这里有两个调节的螺丝孔，我的这套车载天线呢，都有配这个工具啊，就是把它稍微往上走个一厘米，我们来试一下啊，往上来一个一厘米， 好，我们再装上去，现在再来看一下啊，比较一下， 刚才我们调节政治之前呢啊，幺四零三二是四点几的主播，现在是三点二啊，中心频率我们看一下 啊，刚才是在幺四二四零，现在已经往下到幺四二零零左右了，就是我们还可以把阵子稍微调长一点点，那么我们在车顶架设的话，就整个业余段就能达到很好的一个啊邪正条件了，就是不需要天条，也可以进行一个正常的操作， 大家看一下，我又把这个天线进行微调了一下，现在幺四点零零零都是二点几的助播啊，幺四零二八，幺四零三二， 而且中心频率在幺四幺三二附近，幺四二七零的主播应该也在 两点几啊，所以大家就可以通过调整这个正直的长度来调整他的斜正的中心频率。现在我们进行最后一项测试，就是把这个天线安装在这个卡边上，然后通过同边之带连接地网来进行一个测试。我们连接天分看一下 啊，目前的话，幺四二七零是三点零的主播， 然后进行频率，在啊幺四零零零就说这个正指稍微长了一点点啊，因为我做的天线的话都是正指稍微偏长了一点点，所以说大家在使用的时候，如果这个正指调节到最下面了之后呢？啊，没有达到您想 要的中心频率啊，就有一个方法，就是把那个不锈钢正直取下来，取下来之后啊，用那个钢丝钳剪个啊，从零点五厘米开始剪 啊，就慢慢的去吸引修正。但是如果您的电台是有天条的啊，就不用去折腾了，因为他这个全段的话，业余段的话应该都在三以下啊，在三以下的话都用天条是没有问题的， 搞得一身都是灰啊。通过今天的视频呢，大家应该已经了解到啊，作为车载的 gp 天线的话，帝王的作用是非常的大， 地网就是天线的组成部分，他不像 uv 端的天线，街上就可以使用。还有一些爱好者说啊，我把天线装在车尾行不行？那么我就给大家演示一下，我接上地网的情况下，把天线放在车尾是一个什么样的情况啊？其实道理很简单啊，我今天没有带其他的材料， 就是当有其他金属物体接触这个政治的时候，他的参数马上就会发生变化，我就在这里模拟一下卡边啊，像卡边的话一般是这样子安装的啊，然后把这个磁器贴贴在这啊， 让他有一个良好的接地和地网，看，现在我的天线是远离车体的啊，远离车体的，他的中心频率就在我们需要的十四兆啊上下，然后我慢慢的靠近车体，看到没有，他的参数是不是发生变化了， 直到我完全靠近车体啊，天线的参数就完全的不在我们的需要的十四兆的行政点，看我又离开车体，是不是他的那个助播啊，又到了我们想使用的这个 平段的呢啊，我现在又靠近车体，参数完全没法用啊。 所以说大家在架设短波天线的时候啊，比如说你是 suv 或者是呃，商务车就一定不要架设在车尾，你可以架设在车顶或者是架设在车头，如果你是三厢轿车的话，那么可以架设在尾箱上面啊，这是可以的。 同时呢，我们短波的传播啊，需要一个好的进空环境，就是您天下的四周啊，尽量不要有阻挡，让他有地方可以传播出去，所以安装在车顶或者车头这个进空条件要好一点啊。首先天线参数 ok， 通联效率也挺高的。 好了，今天的视频就给大家先分享到这里，谢谢收看，七三再见！
