cass库容计算操作步骤

哈喽大家好，这两天呢有一个粉丝他私信我说他有一个露天的矿山项目，他在季度初呢，用无人机采集了数据，并且已经生成了三位模型。在季度结束后呢，他又生成了一个三位模型， 他想通过 kiss 呢算这个季度的开采方量。这个我们应该怎么样操作呢？接下来我会用 k 四十一，然后结合这个实力的数据，给大家简单的演示一下计算过程。首先呢启动 k 四十一，点击三 d 按钮，加载第一期的矿山模型。 这次要处理的呢是一个裸露地表的露天矿山数据，第二期他由于是由东开挖，整体的数据呢向东偏移，我们点击三位模型，再点击高层点，选择闭合区域，提取高层点，在命令栏输入 f， 按下 n 特键， 绘制提取范围线， 在命令栏输入 c， 按下 n 特键 b 和曲线，并设置五米为间隔提取高声点，这样的话高声点呢就被提取出来了。 我们点击三位模型，选择关闭模型。接下来我们开始建立三角网，点击等高线，点击建立三角网，选择由图面高清点形成， 在命令行输入二，直接选取高清点或控制点，框选全部的高清点，建立三角网， 点击等高线，选择坡度分析，点击颜色填充，选择十色填充，再次点击等高线坡度分析，选择低级着色方式。渲染 的效果呢，如图，我们点击显示三维动态显示，这时我们要旋转检查下整个三角网络高清点有没有突出和异常的地方，检查没有问题的话，我们就可以点击等高线， 再点击三维模型，选择返回平面，试图点击三角网存取，写入三角网 框，选全部保存第一期的三角网数据，第二期数据呢，也用同样的操作来输出保存，我们点击文件新建图形文件，选择 acad， 点 dwt 样板打开， 点击等高线，选择三角网存取，读取刚才我们写入的第一期数据，我们点击工程应用，点击三角网法土方计算，选择计算两期间土方，在命令栏输入， 输入一图面选择按下安特键，再输入一图上选取三角网框，选全部，确定，打开已经输入好的第二期数据，自动进行计算。蓝色区域呢，是两次三角网的重叠数据，就是有效计算面积的区域， 按命令行指定计算结果位置，这样的话整个土方计算过程就结束了。当然了，这个实力呢，也可以用方个王法来计算。如果你们有更好的计算办法呢？欢迎你们来我的评论区留言，我们可以一起来探讨。

大家好，欢迎来到测量员课堂，今天我们来讲一下方格王法，土方计算。方格王法是在图上的土方测算范围内绘制一些小方格，先算出每个方格内的填画图方量再累加的方法。 他呢，一般适用于平整场地，也就是把原地形变成一个平面或带有一定坡度的土方计算。我们今天先来讲一下设计面是平面的方格方法计算土方量。打开 case， 我已经提前把高成点导进来了，如果是不知道怎么导入高成点的，可以观看我们的往期视频。 首先呢，要用复合线确定你计算土方的区域，这条线一定要闭合，但不建议你合。为了节省时间，我已经提前圈出了一个大概的范围，也就是眼前这个圈， 点击共同应用方格王法土方计算，勾选事先画好的边界线，输入高能点坐标数据，也就是 我们导入的高程点。设计面选择平面目标高程是你平厂后的设计标高。我在这里填写一个二百一 输出格网点坐标数据文件，如果不需要的话，可以保持空。方格宽度是方格的边长，默认值是二十米。 一般来讲，方格宽度越小，他的计算精度越高，但这还要取决于你的踩点密度是多少。假如我三米踩一个点，我的方 宽度填写小于三米是没有任何实际意义的，因为我的点比较稀，所以我填写一个四十米。 点击确定好，可以看到命令银行提示，计算区域最小高层和最大高层，还有请确定方格七尺位置， 我们一般保持默认即可。回车好，可以看到方格网已经绘制成功了，左下角就是当前区域的总填画方量，我们放大来看一下， 方格都是四十乘四十的方格， 交叉处有不同颜色的注剂，我们分别来看一下。黄色注剂是焦点处 的平均，地面高层是软件通过你和内插法推算而得来的。蓝色 是你的设计高程，因为这是平面，所以设计高程都一样。如果是斜面的话，你的设计高程会有一个渐变的过程。 紫色是地面高层和设计高层的高差。正挖负填，正数代表这个焦点处要挖，负数代表这代表这个焦点处要填。 中间呢是这个方格范围内的填，挖方量有挖也有填， 他的计算原理呢，非常简单，大家可以去百度一下，我就不再多说了。中间这条线呢是零点线， 是填方区和挖方区的分界线，我们可以通过这条线非常清楚的看到哪些是填方，哪些是挖方，土方的 调回方向非常明显，易建好。关于平面方管法、土方计算就讲到这里，下期视频我再接着给大家讲讲斜面计算土方的操作过程，喜欢我们视频的朋友，麻烦来一波点赞留言关注，谢谢！

上一期跟大家讲解了 dtm 法土方算量之根据坐标文件法。这一期跟大家讲解一下根据图上高程点法，其实这两种方式呢，基本上是一样的，因为图上高程点呢，也是由坐标文件展点进来的。 点击工程应用 dtm 法土方算量，根据图上高程点会提示我们选择计算区域边界线，所以呢，我们就要先把点展出来，并且要把计算的区域边界给画出来，那么点击绘图处理展高程点，然后选择我们的点。第一题文件注记高程点的距离呢？默认也不输回车，高 窗点就斩完了。现在需要绘制边界线，在下方命令框输入 pl 进行回车，使用多段线把边界线给圈出来，最后再输入框输入 c 进行闭合，那边界就绘制结束了。点击工程应 用地铁木法土方算量，根据图上高层点会提示选择计算区域边界线，那么选择我们刚才绘制的边界， 在平场标高处输入设计高输入边界采样间距。如果有边坡呢？处理边坡进行打勾，输入坡度，点击确定就会显示填挖值了。点击确定提示制定表格左下角的位置，输 鼠标点击一个位置就可以输出结果了。关注我下期跟大家讲解一下 dtm 法土方算量之根据图上三角网。

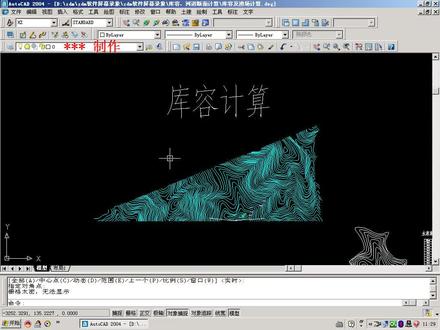

这一节我们讲讲 j d m 软件的扩容计算，在 j d m 软件里面的扩容计算， 那么实际上跟传统的方法是相同的，也就是说通过等高线 来进行扩容的，把它封闭起来做扩容的计算，那么话在 j d m 软件里面的话呢，等高线， 那么的话有一个要求，就是说必须穿越过 bug 线，比方说在这条线是一个 bug 线，这条线是 bug 线，我先把线装起看一下， 那么 bug 线那么是必须所有的整高线都必须穿越过 bug 线，而且是一条完整的，中间不允许断开的，那么在这里面的话来扩容计算里面有可能出现凸 岛孤岛，那么比方说这个岛那么就是一个凹岛向下凹进去的，它的扩容是要把它夹起来的， 那么在 c d 口软件里面的话呢，那么扩容的计算的话呢，可以直接使用扩容计算，扩容计算然后的话它有几个选项缺，省的选项是选 bug 线，那么我们选个 bug 线，然后的话它要 bug 线 库区外给一点，什么意思呢？实际上他是会把这个线进行一个裁剪，裁剪以后直接把它封闭，把它作为一个封闭的线，把它封闭起来， 那么这样的话呢他就可以把每一个水位的扩容都算出来，它的面积扩容，那么我们看一看它实际上它的效果，它是把这条线做了一条封闭的线，那么当然呢大家的话，如果说你不选这一项，那么的话 你有些比较难裁剪的东西，你直接把它切断来自己人工的封闭，那么也可以，那么但是这时候要选这一本扩容计算的另外一个选项， 那么这是把它的这个主要主库容给算出来了，那么我们还还可以还要算它的孤岛，孤岛和库容同样也是选这个， 那么如果说你把它重新切断的话呢，它可以用 b 选下来，把它封闭的话，就用 b 选下来，那么我选孤岛，那么打个 a， 那么编号，那么它可以把孤岛孤岛的它是一个，这是一个凹岛，那么它把它算出来，最后的话呢，它可以做一个汇总， 扩容的汇总，那么可以把这些拗倒和原来算的这些把它加起来，那么这就是整个一个计算的最后最终的结果，那么算完了以后的话嘞，那么的话嘞可以进行扩容的曲线的会使 会扩容曲线，那么可以选择表格类的文字， 那么这窟窿曲线就会出来了，那么这上面的是这是窟窿的曲线，这是面积的曲线，那么我们在这里头要随便求一个它的窟窿，那就非常容易了， 在这里可以查询，查询的话呢，比方说我选择选这个窟窿曲线，它给个水位，我选个三百六十米的水位， 那自动会查出来三百六十米水位库容是多少，然后我再给定水位，三百六十五米的水位，那么同样可以查出来，可以非常方便来进行查询，那么也库容计算我们家的这个。

南方 k 是十一，用三角网法计算，补方量。好，首先我们第一步打开南方 k 数软件，第二步返高 ct 好， cost 点已经打好了，我们绘制一个闭合的区域。 好，最后用 c 命令闭合 这种非典，我们把它删掉。 好，接下来我们点击工程应用菜单下面三角王法 土方计算， 选择计算的一个边界。 好，输入我们产地平等的一个标高，这个平台标高根据实际情况 海量间隔，一般小一点比较好，小一点他计算的更准确一些。如果要导出 excel 的话，这里可以设置好点击确定。 好，点击确定，然后他会弹出一个计算表。额，好，这个这就是最后的一个成果。 好，有什么问题可以在视频下方留言，然后有需要安装同款同款软件的可以后台找我。 学会的朋友点赞评论加关注，感谢抖音！

各位老铁，有区块一、区块二、区块三、区块四，怎么进行方格网批量计算？今天一个功能教会你，话不多说，直接开整好，我们找到方格网，选择方格网批量计算，命令栏提示，请选择边界线让利，我们选择一个，然后根据提示回车，选全层， 我们直接回车，因为我们没有孤岛，所以直接回车，回车。弹出参数设置对话框，我们选择三角网文件原始三角网，再选择设计三角网，然后方可往角点数据保存指定计算结果。 excel 表格储存位置，然后选择确定， 然后指定方格起始位置和倾斜方向，指定好之后等待计算结果。计算记过出来之后，命令栏提示，指定汇总表格绘制位置，指定位置绘制好之后， 我们来看看挖方量是两百七十六点八三七，填方量是零点二零七，然后就分成了一个区域，两个区域，三个区域四个区域。好了，方格网多区块批量计算就分享到这里，感谢关注，了解更多土方计算小技能。

朋友们早上好，现在是春暖花开， 今天就和大家一起共同学习一下我们在测量过程中就是怎样计算，像一些道路、沟渠和一些土石棒，他的挖田方是如何计算？ 那像我们以前是怎样计算量的呢？是比较麻烦，经常要进行一个断面一个断面的，然后计算他的挖方或者填方， 两下雷之间的断面啊，再进行平均，然后再乘以他的距离，最后把一个总体的量，然后再计算。现在有了开始这个软件， 我们做事情就简单多了，断面图不需要画计算也不需要计算。 还有一个就是我们打个比方说我们拿到了一条道路的还有沟渠或者土石坝，他这个中心线是基本上就是设计是规定好的，就像我们图面上这有一条线， 两头是直线，中间是一个圆弧，打个比方这就是一个道路的一个中心线。还有我们测量的时候，以前没有 cad 或者开始我们基本上就是我们要一条一条断面的测量，测它的一个高成点， 这样断面上的点都要测高重点比较麻烦。那现在我们基本上就用 rtk， 然后顺着这条道 道路的方向，两边要测到他的一个施工面，测左边测三十米，右边然后再测三十米，测他一个地形带，就像一个带状的。 我上面这个图就是好比我已经根据设计这条道路中心线，把它定型点已经设好了，那我们就是教大家怎样计算它的一个挖填发量。 我就现在拿一个道路打比方说的实际我们像勾渠还有一个土石把的中心线都是一样的，只要基本上是一个带状的，都可以用这种方法计算这个， 这就是一个道路的一个中心线。然后我们第一步要生成一个里程文件，在工程应用中生成里程文件， 然后选取有中断面线生成，新建好的我就选择一个，把这个中断面线选择出来，他这个中装点的获取方式有三种，接点 接电什么意思呢？就是接电的意思，就是我们刚才画这条线，他只有在转折点处生成，那这种一般情况下就是不符合我们的现实条件的， 大多数我们基本上就选择等分或者等分切处理结点。那等分呢？就是你下面这个横端面线的间距是多少？ 要二十米一个，二十米一个，二十米一个，就是这样的。然后横断面线的长度就是这边的长度，右边就是那边的长度，我就按照等分写吧。等分这个是二十米， 左边跟右边不一样，就给大家看一下左边三十米，右边二十米，这样过后就可以看出来确定好的已经生成了。大家看一下这个线，就是很多米线都已经出来了， 一共是一二三四五六七八九十十一十二，一共是十二条。 那现在我已经把他的一个横的面线已经在头上生成了，那我们第二步就是他的一个 纵得面线的一个生成，还是工程应用生成里程文件有纵得面线生成生成，这还要选择一个他的一个纵得面线。 然后这个对话框上面有了高声点说句文件名，这个开词的版本不一样，他这个上面还是不一样的，有要九点一的开词的，上面还有图面选择高声点，这个呢，他只有一个高声点的一个，说句文件名就选择一下， 就是我们所有点的一个高层点，你这个测量的一个测量文件，把高层点文件选中， 打开生成的里程文件名， 我们就说一个 礼成文件 保存，然后里程文件对应的一个数据文件名输入数据，然后保存断明线插直间距是什么意思呢？ 就表示我们在设置一个横端兵线的时候，他献上了一个高层的一个差值的一个间距，那我们就默认为五吧，其实李晨也默认为零， 我们大家要注意一下，就是其实里程这个里程我们不能写，就是零加多少多少或者一加多少，这个加号是不能出现的。 那样如果是打个比方说应该是一加七五零，那就写成 幺七五零，就是这样的，就是这个意思，不能出现加号的，那我确定。 大家看一下这上面我们有很多明线，上面他一个装泡，还有一个他这个高层，高层是什么意思呢？显示的高层，如果我们没有测量 这个横对面和纵对面线焦点的高层，没有错，他就是有图面上的一个高层点，然后自动计算自动生成的。我们看一下这个点三十三点八四，这个线是三十三点八四， 这个呢三三点八七，你要看一下他周围的一个高成点，三四点二零三三点二零三三点四八三八点四六， 他就然后计算平均， 这个就表示我们横着连线和竖连线一个相交的地方的一个高成点，那我这第二步已经完成了。

今天给大家分享一下面积计算啊，然后我们打开南方 case 啊，展开点绘图处理，把我们的高层点展出来啊，这里展高层点， 选择对应的 dt 文件，打开回车，回车，然后找我们的点位，展出来之后啊，然后用 p l 连成一个复合线，把我们的区域连成复合线啊， 假如说这是我们的一片区域啊， 然后最后按 c 进行一个闭合，然后复合线化成之后，然后我们点击工程应用， 点击查询实体面积。这里的话有几种方式啊，我们就选择边线啊，就选第一个就直接回车， 然后选择我们画好的一个边线，选择好像这里我们的这个方矩形的一个方框里边，然后面积就计算出来了。

今天我教大家使用 case， 然后去计算一个面积哈，就我们把 r t、 k 去测的点测出来之后，导出一个 d a t 文件，用这个 d a t 文件哈， 然后在 case 中把它展出来之后，然后去计算一个面积。好，我们先打开 case， 打开 case 之后点击绘图处理啊，这里有一个展野外测点点号啊，我们点击， 然后现在是这儿输入坐标数据文件名哈，然后我们找到我们的那个导出的数据，然后 d a t 的 格式， d a t 的 格式，然后点击，点击打开， 然后这个点都是点名哈，点名就出来了，然后我们需要输入命令 p l 哈， p 大 写的 p l p l， 然后回车， 然后指定这指定起点，然后我们就点到这个点上面，再点，依次点击啊，把那个线连上， 然后这儿最后输入命令 c 闭合哈，就这里指定下一点或这儿点击这个 c， 或者输入 c， 然后点击回车后空格，那这个闭合之后哈，闭合之后我们点击工程应用， 然后点击查询实体面积哈，查询实体面积， 然后我们选择选实体边线，就输入命令一或者空格哈，点击这个地方也行，然后我们再点击这个范围线哈，就我们画的这个线，然后点击这个线条二， 然后这个面积就计算出来了哈，它会有个平方米，还有个某。好，今天的教程就到此结束，好，谢谢大家。

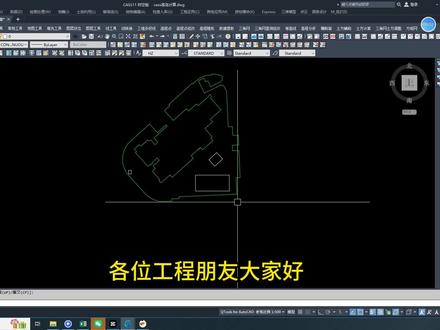

各位工程朋友大家好，今天一个视频教会你怎么利用南方 case 风格网计算带有孤岛的场地。好，我们来操作演示一下。首先我们在工程应用下面找到风格网，找到里面的风格网法，图风计算，根据命令来提示，选择计算区域边界线，好，我们选择计算区域的边界线，然后 命令来提示，选择区域内不计算图风量的导好，我们选择不计算图风量的导回车他就弹出 参数对话框，我们的原始数据也是选择用三角网文件。好，我们选择三角文件，之后点击选择我们已经弄好的三角文件，然后他的设计面，也就是完成面，我们也是选择三角网文件，选择我们 提前弄好的完成面的三角网，然后输出格网点坐标数据，如果是要的话你就选上，不要的话就不用选，这里输出 excel 报表路径，这里我强烈建议把它勾选上。风格宽度我们选两米，选择确定，他提示请确定风格起始位置，我们选择这个点，风向我们 垂直，然后我们现在就是耐心的等他算完，好的，你看就计算出来了就分享到这里，我是土方计算阿飞，感谢关注，不要忘了推荐收藏评论哦。

来了，朋友们好，我是江苏赛文的良工，今天和大家聊一聊，就是怎样用南方 case 然后计算呃基坑开挖的土方量，像呃基坑了，或者挖个沟槽呃之类的都可以， 那我们怎样才可以计算呢？我下面就和大家一起一步一步的把这个过程说一下，朋友们下次遇到相同类似的情况，就可以知道司机怎样计算了。 会了，是挺简单的，但是要如果不会感觉还是挺麻烦的，那然后如果我要长时间不会计算，那我也会忘记啊。首先呢， 我这上面画了一幅图，就是表示是我们就是一个基坑开挖的一个四 e 图， 那什么意思呢？就是外面这个边线，就打个比方说，我们已经是设计的挖的一个机坑，上边线一个高。设计要求呢，打个比方说啊，他是高层是五十五， 那里面呢？那这个就是 就是开挖的一个呃基坑的一个呃底下的一个边线，那整个他的基坑开挖过后的实际要求是高层是五十，那这边呢， 他的设计要求是四十六，那是什么意思呢？就是这边像这边还有一个台阶，就是顺坡下来，这边高这边低，他是不等高的，那要针对这样的一个轻松开挖，那我们如何计算就是土方量， 那首先没开发之前，我们一定要把这个原始地面肯定要测量一下的，那这个具体怎样测定心点我就不跟大家说了啊，但是有个要求，就是你一个测点的一个分布情况，一定要 高层点，高层低薪点，要测在这个范围线的外面要有点的，这是第一个，第二个你要测量点不能 很远，一个按照就是按照定型测吧。啊？这个我就在这一刻就不和大家细说了，那要如果像我们司机要模拟练习的时候，那你就呃肯定就没有这个彻底定性点了，那你就自己就模拟一下， 呃，快捷键记，然后是插入一个高声点的， 那下面有提示是法式，这我就给大家不说了。然后我们把高成脸，然后就就是模拟，然后插上高成点， 然后把它保存起来，当做我们的原始的一个定型点。 那这是第一步，第一步做好之后呢？那我们第二步第二步就要制作一个三角网的一个文件，三角网这个文件是怎么做呢？那我们就顺着他的范围线， 然后你是五米或者十米，然后用这个多断线的一个命令，然后画出来， 那我这样画，打个比方说，我是呃五米一个吧，画确认，然后再确认，然后再确认，然后围着围着这个转一圈，转一圈，把这个 外面的发尾线，然后画好之后，然后再把里面 这个范围线，然后五米，五米，五米，五米，然后画画画画画，这样再画一圈，那画完之后呢，再再画这个范围线，然后或者你五米或者十米，然后一个一个一个多多段线画，画好了， 那我就不一一画了，我这有一个画好的，我就打开给大家看一下 好了，我这已经画好了，这已经画好了，这个也画好了，这也画好了。 那画好之后怎么办呢？我们要把它这个线条，它的特性，要把它做成等高线， 那等光线怎么做？那我这也教大家做一下吧，然后插入一个高中点，然后高中点是否，然后指，然后写一个二十，随便了啊，然后再指一个，然后二十， 然后这里边随便再收个十， 然后再湿好了，我这边做好了，做好之后呢？ 这上面有个，呃，登高线，我建立地铁 m 图面上的高重点，然后选中他，然后二， 然后选择对象好了， 然后再用登高线的绘制登高线。 好了，我的等高线出来了哦，因为我这边做等高线，我以前做的也全部都打开了，就我给大家说一下，就这个意思吧，那刷等高线的命令是 s， 然后选中你做的一个登高线，然后再把这个我们画的一个范围线， 这样就可以把这个我们做的一个范围线，然后就刷成一个等号，等到线了， 那现在我把这个都都等到现在，都关掉它。 我们刷过等光线之后，大家要看一下，看一下这个等光线，然后看一下他的特性，特性 他现在就把这个标高你烧过之后，他没有标高的，本来是零，然后我把它改成这边是四十六。好的，那这边呢？ 这边标高是是五十， 改成五十， 那外边的呢？呃，这个是， 这个是五十五的，把它也改成五十五，就这样就可以了。 这步是什么意思啊？这步就是相当于我们把这几个图形，然后 都把它设置成等高线，这目的就为了是下一步，下一步我们要把它的等高线，然后生成一个数据文件， 登高线要设定一个数据文件，登高线 好了，不要把它戳进去了， 那这一步就就好了。好了之后我们下一步，然后把这个高撑点， 然后给他展上来，用回头处理，然后展高声点，我们高声点就相当于展上去了，我这已经有展好的高声点，我就给打开，大家看一下 好了，就我们刚终点已经赶上去了， 那掌握好终点之后呢？那下一步就把它生成一个 dtm 文件， 然后这里 dtm 不上高声点，然后二好选择对象，嗯，然后再把这个多余的这个三角形把它删掉 好了，再检查一遍，删过之后再检查一遍，检查一遍看 没有多余的，然后把修改结果存盘，然后就绘制，等光线 好了，我们会好之后啊，大家看一下，看这个整高线怎么样？ 基本上没有太大的差别，我们就可以可以计算， 如果大家像看着，如果有比较差的多的你这高成点，然后再增加高成点，再多增加几个高成点就可以了，他的图形就会更加完善。 那另外呢，我们也可以用这个显示里面的一个三维动态显示也可以看一下 啊，就是看一下这个，这个我们自己绘制这个形状到底怎么样？ 那现在我们已经是整个线也画好了， 画在等毛线的目的呢？就看一下我们这个，呃，三角网这个到底是做的怎么样？这个等毛线和这个 需要我们开挖的地形到底是符合不符合？那如果你检查一遍看差不多， 那我们就可以就是下一步进行三天网文件一个存盘了， 还是灯光线里面 一个三角网的一个存取，然后写入文件，写入文件能命名，命个三角网，然后保存，然后选你对象，让我框选一下， 然后确认就可以了。 那这一步呢，就是最主要的就是我们把一个三角网文件，然后进行存盘，然后留备用的， 大家可以看一下他这个灯光线里面文件，如果我们像三角形，如果你的感觉做的不太好，有三角形可以插入，插入三角形的还可以增加三角形，可以 三出三角形，过滤三角形，然后等等等命令挺多的，这个以后大家自己慢慢的可以练练习一下。这是第二步，我们三交往文件啊，已经分盘了，那第三步呢， 我就可以进行计算了，那计算了时候我就把这个三角网文件，把它整个线拧一下这三角网文件，然后就把它隐藏过，会我们选择这个发根线，说好选择的， 那下面有这个工程应用，工程应用呢有一个方格网的一个土方计算，我们选选中它，提取命令是选择计算区域边线。 好的，我们选中了阶段区边线呢，其实就是我们最外面这个开发边线， 然后根据命令提示。第一个是高成点坐标收据文件，这个收据文件就是我们原始的一个地形测量文件， 然后我刚才说了，如果我们测量的有，你可以进行测量，那要如果没有的刚你自己编一下这个，就这个是我编的一个文件，然后我选中他，然后打开， 下面呢就用一个三角网文件，三角网文件刚才我们已经建立了， 然后选取三角网打开啊，这个方格的宽度呢？你基本上你看你一个地形点的一个密度怎么样？那我选，呃，我选个十吧， 好，确认。好了，现在已经计算完毕了，这个偷跑了，那我快捷键 z， 哎，然后他就出来了， 大家看一下这个方格网，我不知道你们以前有没有用方格网呃计算过土方股 啊？我带着大家看一下吧，这什么意思？我，我看这个方格网啊，这个黄颜色的字是五十五点四零， 这什么意思呢？这，这就是我们一个原始地貌的一个高层点，他并不一定是你测量的啊， 他有可能你如果这个点他没有测量，他就是为用原始的一个测量数据自己计算出来的。这个黄颜色的，那这个蓝颜色的呢？蓝颜色的，这是五十，刚才我也说了，这个就是我们一个 设计的一个开发面的一个高度，那这个左下角这五点四零，那就是用这个原始的一个 进行高层点，然后减去一个设计的，那就是一个五点四零，这个就是需要一个开挖的一个高度，那这个呢？ w， 那就 是五三三点四，这就是这一块区域，那就需要挖方是五百三三点四，那都是这一样的，那我就也得一一不说了。 这个如果大家呃用这种方格网呃计算土方链的话，应该是对这个有所了解的，那今天呢就跟大家聊一聊，就是用方格网法啊，如何计算一个基坑的 一个土方开挖的一个量的计算，那这个需要有哪些注意的方面？第一个 就是我们原始的一个测试，第一点范围一定要大于这个需要你的开发现的范围，这是第一个，那第二个我们生成 三年网文件的时候，我们这个高层，特别是边角的高层，如果你看 生成一个等高线啊，和你需要开挖的一个形状不符的时候，你这个要增加高成点的， 在第二个需要注意的。那其他的呢？嗯，也没有什么特别需要注意的地方，就是大家多练习几遍，自己多模拟一下。好的啊，谢谢大家。 如果大家感觉这个对大家有用的话，那请大家点赞关注和转发吧。好，谢谢大家，再见。

大家好，今天教大家使用南方 cat 软件计算图方量的方法。首先呢，需要先将测量的数据导出到电脑，导出的格式呢就是 d a t 格式，检查一下数据没有问题就可以打开 cat 软件了。 打开软件以后，点击软件上方的绘图处理，选择展高成点，这时呢他会弹出一个对话框，我们选择刚才导出的测量数据啊，点击确定就可以了， 软件会提示我们注记高乘点的距离，我们直接点击空格，现在呢我们所测量的坐标点就已经全部展在图上了，现在呢需要用 pl 多段线来绘制我们计算图方量的范围线。 画完范围线以后呢，点击上方菜单栏的工程应用，选择方格王法，方格王法计算土方， 这是软件会提示我们选择计算范围，我们选择刚才绘制的范围线就可以了。选择好以后会弹出一个信息框，我们选择由数据文件生成， 在平面这个位置呢，输入敞平标高，就是我们所说的场地设计高层。 如果你还需要输出一个 excel 表格文件的话，可以勾选下面这一项，输入一个文件名，软件会自动生 成一个 excel 表格的土方量爆表。方格网宽度，我们可以按照甲方要求输入对应的数值，我这里输入十米，然后点击确定， 选择好方格网的位置呢，我们双击鼠标，这样图方量计算就完成了。如果这个方格网内的标注文字太大了，叠加在一起看不清楚的话，还可以修改一下 返回到桌面呢。我们可以看到刚才输出的这个图方量报表里面有对应的坐标和方量信息，这就是使用南方 case 软件计算图方量的方法之一。如果大家还有想了解更多的话，可以留言告诉我们。
