creo如何自定义爆炸图的bom表

今天有小伙伴问到工程图的泵球标如何改成国标的横线的效果，这里我就随便创建一个爆炸式图，我们一起来看看泵球标的创建和更改方法。通常在科瑞工程图爆炸图的泵球标创建的时候， 软件默认呢是采用的圆形的这种形式，那我们又该如何转换成国标所需要的球标效果呢？其实在这里我们只需要在绘图数当中选到重复区域所对应的表格，然后编辑定义它，在弹窗当中的泵球标里把它的类型改成自定义， 然后浏览到我们之前已经定义好的球标符号，当我们确定之后啊，大家就可以看到泵球标符号呢就全部都会完成更改，这个小技巧大家学会了吗？关注蔡公不迷路，大家一起学技术！

创建 bum 球标表，创建球标，创建球标，全部球标创建好了，发现排放位置比较乱。球标引线被固定在线点，球标引线右键编辑连接， 选择参考，选择曲面，对球包进行修改，其他三个修改方法同上。 修改好了，排放还是没有那么整齐，求标创建捕捉线 偏移对象，选择平伸线，比较接近，确定距离移档数据。一，把球标移到虚线上，球标出现这个紫色方框就是球标中间 排放整齐后发现求标编号。不按顺序 重复区域固定锁引 点重复区域， 点，球标四到点重复区域四，输入一道，确定 点球标一到点重复区域一，输入所引二。 如果当年忘记所引到哪了， 可以看看这个消息栏，提示当前到第二继续修改。三到四操作过程是一样的， 修改后发现没有什么改变，要确定后才能看到效果。现在就按顺序排列了，一二三四 排列好了，可以导出 bomb 表框，选 bomb 表 点保存表，另存为 c s v 文件名， bomb 保存 保存在这里，双击打开它， boom 表就在这里了。

大家好，这节课我们讲颗粒软件导致泵的方法，作为一个结构工程师，工程图是必备的，泵也是要整理要准备的，因为加工都是需要泵还有工程图的， 那如何通过工程图把泵表给导出来？就很多朋友都有问过我这个问题，其实很简单，我们这节课就来讲如何导出这个泵表。我们打开 clear 软件，我们设置一下工作目录 玩，这里面是有有，我们看看有没有，对， 对，我们就我们就拿这一个主线吧，主线过来， 对，要组建过来，我们新建个工程图，我们这里都有参数了，对，我们新建个工程图， 选组建规程图，这个是多级泵，这个单级，多级和单级都一样的，其实就是一个表格，这个泵表不一样而已， 你这样就产生了，我们这就有个泵表了。我们先不管这个，只要我们组建里面 目前这个是一个层级，如果我们想另外一个层级， 我们就可以可以直接去添加一个多级的 home， 像我们这里有个来自表格多级的， 这里就有个多级的了，这个相对来说就比较全一点，比较全一点，那我们就 直接在这里有导出这个，那我们直接选中它，我们 一个保存动，我们把这个给删了他吧，这些我们现在就讲， 呃，在导出泵，我们就不理图纸，像这个就是一个泵，我们直接选中泵，对，这里有导出，另存为 c s v， 我们点一下， 我们直接在桌面给他个什么项目都可以，这样保存完蹦就其实就保存出来了，我们就可以打开， 先看三个一满双击就可以打开了，这已经就就是我们的梦表了， 对接长准重，单重，他，这里我们是稍稍整理一下就可以了。你看这个，我们是一个和平的，对， 这两个和平，这边和平， 这两个好评。对，那我们直接选他， 按这个。呃，最终。对，再选这个，或者是我们只需要，我们 只需要我们这个泵，这里加粗。对，这个就出来了，如果我们想后高度不一样，那我们给他个高度，嗯， spa， 对，他就出来了，叫重量， 这有公斤的，这是材料，但是一些这个可以调整。 对，所以他就第一步是选中泵表，不管是做个泵表或还是做个泵表，他都是一个表格，我们选中他就行了。 第一步， 选中忘掉， 对，第二步我们再导出 c s v。 第二步，我们全到表 另存为 c s v。 第二步，将选中的表另存为 csv 文件，这个文件其实就是一个以下表格，只不过口是不一样，它是一个单表格的，以下表，它不能，是不能多表格。 第三步，直接打开并调整 二三四。 第三步，双击打开导出的 c s v 表，并调整行高 字体居中、列框字体居中等， 这样就符合我们的要求了。就序号一二三四，只不过这个序号是从下文唱的，也就是他是刚学完蹦从下文唱的。如果我们想是从唱文下，那我们当时见这个表格的时候， 在这个表格在插入表，我们最应该是选这里，从这里往下就是延伸往，这样 对，比如心蛇， 我们这个四幺五，这个是二九七，二九二九二， 对，就在这里了。这样的话，我们比如我们做个系列啊，这样备注，这样来他就延长从上往下，我们这里就上面，就是说明，就相当是做一横，我们就帮他上面 下面的这重复区域就是第二行重复区域，他导出是永远就往下往下导出，这样就可以， 如果需要将泵表从上往下 扩张，寒需要姜 boom 串 cell 算件 boom 十，选中参考点尾 右上角往这个放在另外一页吧。对， 对，你做个 哎呀， 等一下上架 做传线泵时候，我们是插右表选中这个， 你今后选这个，因为我们之前就选这一个，就从下往上的，这这个是往上往下。 对，选中这一个号，我们就可以直接定位这个点，就往下延伸，这一行就是往下延伸的这一行，我们就定位位，定义位 重复区域往下第二行定义为重复区域 接口上上往下的蹦掉。 对，好，其实是很简单，不管是 不管是这一个还是我们这一个，我们承认他也是选择这个表了，我们保存的认怂， 我们保存在这里。对，这个也是可以的，只要我们选中了表就可以。 对对，这样就可以啊，看看，对，这个，如果是觉得 太窄了，那我们给它二十宽点也一样。 对，这是往下从下往上的，还有我们的模板上建立的泵表是从下往上的， 如果我们建成上往下，他就一样的。我们建模板的时候有讲过这个明细表，有一节课我们像这个，我们有一节课 创建材料形单的创建，这节课中我们有讲过这创建叫泵表， 如果我们从下往上，那我们就在这里对，选的时候我们就选这一个，到时候他就定位做个白色的点，就为这个点，他就往从右上往左下就是延伸，就从上往下延伸了。 好，那这节课我们导出 phone 的方法我们就讲了，是很简单的，就是选中，在组建过程途中选中表格，只要你选中 直接就导出，就是另存为 c、 s、 v 就可以了，到时候我们打开，打开后我们稍稍整理一下就可以了。好，那这节课我们就讲到这里，谢谢大家。

第二个内容是关于我们崩表过滤器规则的运用，那为别人展示呢？我还是把我这个崩表的属性呢，把它调整一下，改到无头虫记录跟地规啊，完成完成。 那顶上这两行多余的我把它删掉吧，他不在重复区域之内，我们可以框选他啊，右键啊，直接点这个删除就可以了。那关于这个过滤器呢，我们上一节课有跟他去讲过啊，我们去按相对吧，那我们比如说我们选过滤器选一个重复区域，我们按相来做一个啊， 过滤的话呢需要我们手动去选择我们要过滤的项，那这样的操作呢啊对于我们简单的装备体啊，里面的条目不多的话呢啊是没有问题的那但是对于我们一些比较大型的装备题啊，如果里面的条目比较多，要排除的项目比较多的话呢，我们 这样去选的话呢很容易出现戳漏。那所以说我们就有必要来了解一下我们这个按规则啊来进行一个过滤啊，比如说对于我们当前的这个，呃这个榜表，那我希望呢 只显示所有所有的零件啊，不显示所有的一个组件，那我们就可以啊，点按规则，然后呢我们点添加，那我们可以输入一个我们这个八个符号来作为我们我们的一个啊过滤器 and asm 点 m b 啊，点 g y p type 啊，等于 p a r t 啊，这个什么意思呢啊？前面这个啊这一段呢啊就是我们的一个八个符号啊啊关于这个太呢我们前面已经有说过了哈啊就是说啊，要么就是零件，要么就是组件对吧啊？零件的话是 pa 来做一个代替，如果是组件的话就是 assembly。 那说， 所以说呢，我们这里啊是等于啊，注意这里是两个等号啊，等于，怕就是说啊，当前我们这个光表啊，让他只显示我们的零件啊，我们打勾啊，这个时候啊还会提示我们输入下一个过滤器，当然我们也可以输入，也可以不输入，那这里呢，我们就不输入了啊，我们点完成啊，完成。哎，大家看一下， 那现在呢，我们这个表呢就只显示所有的零件了，那关于这个组件呢，他就全部过滤掉了，那同样的 我们也可以去啊做一个修改啊，比如说我们刚才已经设设置了一个过滤器，那我们也可以通过啊， 这个地方有个显示，对吧？我们点一下啊，他能显示我们当前这个光表里面已经设置过的一个啊过滤器在这个地方，那我们也可以去点这个编辑啊，那么他会调用我们这个系统默认的这个呃，这个记事本啊来作为 做一个打开，那我们也可以直接在这个地方呢进行一个编辑。好，那刚才我们说到的是这个啊，等于，对吧，那其实也可以用这个不等于啊，不等于的话呢，是啊， 一个感叹号加一个等号，那这个呢？啊必要注意一下，我们必须要在我们的一个啊啊英文状态下去做一个输入，那现在呢，我们这个不等于，怕就相当于啊啊不显示所有的零件，那我由我们去做一个保存啊，我们来看一下啊，点完成啊， 完成。好，那这个时候呢就相当于啊显示的是所有的都是主件啊，不显示零件啊，对吧？ 那当然啊，我们刚才呢啊，如果我们去啊把这个编辑一下，好，我把这个地方改为等于 assembly， 那得到的效果是一样的，比如说这个 asse 啊，不错了， assem b， l， y assembly 啊，就是装配体啊，我们去这个保存一下。好，我们点这个完成了，我们得到的一个，呃效果呢也是一样的，那除此以外呢啊，呃我们不光是说能应用于我们这一个 type， 那像其他的我们装配体里面的一些条目呢， 那比如说我们去按我们这个材料去进行一个过滤，对吧？要话说呢，我们按我们的这个零件种类啊，你是钣金件呢？要话说是你塑胶件呢，等等啊，都可以啊， 前提是你这个啊，我们这个表里面有啊，就可以了啊，当然如果是没有的话那自然就啊不行，对吧？那除了我们刚才这样的一个方式呢，我们按呃某个种类啊，某个参数的种类去进行过滤的，我们其实还可以 啊，针对我们某些条目去做这样的一个过滤的啊，比如说我啊重新去把这个编辑一下。好，那假如说我 希望它呢啊显示我们这一个啊，呃固有的一些零件啊，那这个地方我们就改为 a s， m m， b r， name and a m p 啊，那这个地方我希望它显示我的这个啊，比如说我们这个，呃支架 a 零一里面的几个零件啊，这个 支架杠 a 零一杠，比如说杠一啊，有话说了，我们可以多写几个啊，我们可以用逗号去做一个隔开啊，比如说像这一个 我复制一下啊，杠二的啊，啊杠三的啊，还有呢杠四的啊，对吧？哎，杠四的 好，一二三四啊，这样的一个写法呢，就相当于啊我们这个光表只显示啊这四个零件啊，注意我们前面这个地方是改为这个 sm m b r 内呢，就是按这个名称来作为过滤的。好哇，这个把它关闭一下保存好啊，我点完成，大家看一下。 好，他这里没有显示啊，也没有提示错误，那很可能就是我们刚才呢应该是有个编辑啊，可能有写错，写错了我们重新把它编辑一下，我们看看啊，支架啊，这里漏了一个 a， 对吧？我们支架加把这个 a 呢重新加进去 漏了一个 a 哈，好，那我们再去打勾保存好，我们点完成完成。哎，我们看到啊，现在呢啊就是只显示我们刚才输入的这四个了，那这里呢我们也要注意一下， 那我们用这样的方式去修改我们的一个啊啊编辑我们的过滤器的时候呢啊，我们一行的话呢，他有一个限制啊，你的总的一个字符数 不能超过啊，八十个，如果超过八十的话呢他会报错，那比如说我这里呢，呃再加一个对吧？我们加一个 杠五吧，好，保存一下。好，大家看到没有，那这里就会呃提示我们这个有错误了啊，因为呢这个不符合他的一个规则，但是具体的话呢他没有说啊，如果我们不知道的话就很可能 找不到原因了，对吧，那这里呢我们可以啊， yes 再试。就是我们可以重新去编辑啊，比如说把这一行删掉了啊，他就啊正常的没问题了，那当然呢 哈。呃除了我们这样的一个方式之外呢我们还可以呃利用我们的一个通配服啊，就也就说我们的这个啊新号对吧？那比如说我啊希望他显示所有的啊以这个 支架啊杠 a 零一开头的啊这个零件跟组件对吧？那我们可以啊在这个地方输入一个新号啊就相当于啊只要是以这个部分作为开头的啊 支架跟 a 零一啊作为开头的不管你是零件也好啊主件也好啊只要你的名称呢是符合啊包含这部分的话呢啊他都会显示出来啊比如说我把这个呢打勾保存啊我们再完成啊 完成。哎我们就看到啊我们就得到这样的一个效果了全部都是支架跟 a 零一开头的啊就是这个组件啊包括呢以及他下面的这个零件对吧？好 那这里呢也补充一下啊我们用这个通配服这样的一个啊来编写我们的一个过滤器的话呢啊啊像这个通配服那他只能用于我们是这个啊前面是这个中间是这个等号，那话说是啊不等号 啊就说不等于这两种情况那其他情况的话呢？是啊不可用的啊因为呢哈。呃其他情况呢还包括像这个。呃比如说那我们把这个呢改为啊我按数量去做个排序吧，比如说我这个作业过滤器啊比如说这个 rpt rpt 啊这个数多了 i b t 点 q t y 对吧？啊如果说呃大于啊 大于一或者是大于二的啊大于一吧，那么就说这个啊我们的这个帮表里面呢这个数量大于一的才显示啊，其他的话就不显示了，我们去打勾，我们看看。 哦，他这里也有错误，那我们看看是哪个地方啊，我们在 q t y 输错了，对吧？我们这个 nyt 的 qty 啊，我们去打勾啊，再保存一下。好，我们去点完成，完成。哎，我们就看到了，现在呢，这里只显示这个数量是大于一的，对吧？啊？包括二跟四的啊，这个，呃小于等于一的话呢，他就没有了。那除此以外呢，那我们还可以去 啊，输了，刚才是这个啊大于是吧，那我们其实还可以啊，像这个啊，小于啊，大于等于啊，小于等于都可以啊，比如说像这个啊，就是大于啊或者等于，那这个呢？就是啊这个小于或者等于，对吧？单独是大于这个小于也可以啊， 那说说到这个过滤器呢？哈，我们其实啊不光是说可以输入一一行啊，我们也可以输入两行或者多行啊，那比如说我希望呢这里显示这个呃啊大于啊大于等于一 的这个条目，同时呢我希望呢啊只显示的是零件，对吧？ asm 点 nbr 点 typ type 啊， p a r t 啊，就是说啊，只显示这个数量大于快等于一的这个零件啊。啊，如果这里啊等于一的话就比较多了，对吧？全部都在了啊，就是大于一吧， control 加 s 啊，做一个保存的啊。好，这里又有一个问题了，我们再看看 啊，这个地方是 m b r 有有数错了啊， m b r 好， control 加 s。 好，我们点完成完成。好，现在我们就看到了他这里只显示这个数量是大于一的这个零件，对吧？好，那关于这个过滤器呢？我们就先讲这么多哈。好，那接下来我们来讲我们这节课的第三部分内容，利用关系定制分类崩球标。

你一定没见过库有通过自定义 bom 格式可以生成这样的物料清单。库有默认格式生成的物料清单是这样的，怎么看都让人觉得单调匮乏。但我们可以通过这样的自定义 bom 格式文件生成更多我们真正需要的数据， 例如零组件的类型、名称、数量、材料重量、表面积、展开尺寸、外形、尺寸、版厚、工艺流程信息等等。而且还可以把生成的数据导入到 excel 表格里，方便我们做成本计算或者数据分析。 具体的实现方法在库有钣金工程度教程的第十八课里有详细讲解，欢迎大家来学习。我是刘志聪，关注我，学习更多钣金知识。

大家好，我是刘志聪，这个视频跟大家讲解一下 q 六里面工程图的一个保安表的一个拆分功能啊，那么在这个软件里面呢，也叫做这个啊，表格的一个啊，编页的功能啊，那么我们看一下啊，语出所示， 那么有时候我们的一个产品的一个装备图呢，我们那个帮表哈，有可能啊，内容比较多哈，这个零件比较多，这个帮表呢，会超出我们的一个图框的一个范围，对吧？就会啊 啊，像这样的一个情况啊，我们如何来对这个帮表进行一个拆分啊？首先我们来看一下啊，我们这个帮表呢哈啊，他底下呢有一行是这个标题栏，对吧？那么 标题栏以上呢，就是啊，利用这个重复区域啊，自动生成的相关的一些这个啊，一些这个零件相关的啊，一些这种图号啊，名称啊等等，对吧？包括这个数量统计啊， 那么在第四十九项的时候呢，他就啊五十项的时候就开始超出这个土方范围了，那么这里一共是啊，七十七十九项啊， 那我们如何来对这个光表进行一个拆分呢？啊，大家注意看，那首先第一步我们是要选到整个表格啊，那怎么选呢？我们可以啊，在这个表格任意位置啊，我们这个呃，右键啊，三次 啊，三一二三，那就可以把整个表格选到了哈，大家再看一下一二三三次右键，再点我们的一个左键啊，选到整个表格，当然了 啊，这个边页的功能呢，我们不用选择整个表格也可以，我们随便在这个表格任意地方一个格里面，我们点一下，点一下，我们再去 点这个表这个地方，大家注意一定是切换的表这个地方啊，在表这个下面呢，下拉找到这个边页的功能啊，点边页啊，第一个他默认会选到这个啊，设置延伸啊，其实就是设置延伸，这 没有功能哈，那么怎么设置啊？我们比如说我们先点一下这个设置原声，然后呢我们在我们这个表格需要拆分的地方，比如说在这个第四十九项这个地方，我们点一下我们那个左肩， 好，就相当于把这个啊四十九项啊以上的，就把它啊这个啊切切出来了哈，那么切出来了之后呢，那我们肯定需要重新找地方去把它放置，那么如何放置呢？我们就点这个啊添加段啊，大家注意看，我们再点这个添加段。 好，这个时候啊，我们必须要在这个啊，我们要在这个另一个空白的地方，一定要点两下啊，这个左键啊，点两下 来，确定我们这个啊切分下来这一部分呢，他的一个放置的一个啊位置啊，而且呢哈有一点要注意一下，我们点这两下的话，我们左键点这两下，一定这个空间，他们 这样的一个空间啊，要比我们切下来的这部分内容的一个高度啊，要高啊啊，这样子才能放得下这个表格啊，就是说我们切出来这部分啊，比如说大家就看啊，大家就看啊，我点第一次点这里，然后我再往上去拉啊，点这里 好了，这个空间是足够足够放下这个啊切下来这部分的啊，一共是四十九码，他就放到这个地方来了哈，好，那如果我们 啊，我们点这两次如果空间不够的话会怎么样呢？哈，比如说我们把这里呢？我这个啊撤回一下啊，我重新再操作一遍啊，设置延伸，对吧？好，选这个地方。 好啊，注意看啊，这时候我故意的啊，我故意的去点这两下空间小一点啊，第一次点这里，第二次啊点这里，哎。哇，应该先点这个啊，添加段啊，刚才忘记了添加段。好，我先点这里啊，然后再点这里啊，都是这个左键啊，大家看一下。好，那 他就把这我点这两下，这个他们这个之间的一个范围呢，就放下了。这个啊，我切出来这部分的表格，但是他没有全部放完，大家看到没有，这里只放到了第六十五项，对吧？我们一共需要七十九项吧。好了，这时候 剩下的怎么办呢？我们大家也可以继续去放的，我们再点这个添加段啊，比如说我再随便啊点两个地方，大家看一下好了，他就把剩下的也放到这里了，也就是说利用这个功能啊，我们其实可以对我们这个光表进行这个，呃， 多段的一个拆分啊，你是拆分两段，三段、四段都可以，那么具体拆分多少段？那第一个是取决于这个光表你拆分出来这一段的长度，那第二个呢，就是取决于我们在分段放置的时候，你点的一个空间范围哈， 好，那么这是我们要强调的一点啊。当然呢，像这个表格我们只要分一次就够了，不用分这个三，不要分这个三 断的吧，两两两部分就可以了。好，那像这样子我们拆分好之后我们会发现呢，我们拆分这一部分呢，他下面没有这个标题对吧？没有标题，那我们原来这个表格是有的，那怎么给他添加上了哈，好，大家注意看啊，那这里呢，我先重新再做一次啊，我先给他分两部分呢，我不分这么多啊，添加段哈。 啊，这个啊，设置延伸对吧？啊，四十九开始啊，然后再点这个，呃，添加段啊，我先点这个地方啊，再往上去拉高一点啊，这样子呢，足够把它放下来。好，那现在呢添加标题，大家注意看啊，点这个啊，加标题来看一下。点他 啊，要先啊再选这个表格啊，这里呢会弹出一个夜眉还是夜角这个选项，那么由于我们这个呢标题栏，一般我们光表这个标题栏呢是在 啊这个帮表的一个下方，所以说呢这个一定是啊，事业角啊事业角，所以说我们这里要选页角，所谓的页眉呢，他指的是如果这个标题栏是在上方的话，在这个光表的一个上方啊，哎，我们就选这个页眉，对吧，那么这里我们是页角，我们选这个页角。 好，这时候啊，注意看啊，我们点的这个页角之后呢啊，我们需要在这个啊原有的这个光表这个标题这个地方啊，我们要这个这一行里面我要点两次。为什么要点两次的啊？他这是为了确认这个，因为有些时候呢我们这个标题栏啊，他 不一定是一行，有些时候是两行，快说是三行四行会有可能，对吧？所以说呢如果是多行的话，我们必须要去从下往上啊，先点第一行再点这个啊啊，最最最上的那一行啊，就是说在两行之间是做 标题的，是这样一根丝啊，但但是在这个地方的话我们这个标题是只有一行的，所以说呢我这个时候我们只需要在同一行里面啊，点两次这个左键啊，比如说我先点一次啊，然后呢我再点一次，大家看一下 好看到没有？那这个标题呢？他就做出来了，对吧？啊？他就做出来了哈，那比如说我们再看一下，比如说我们像这个也是一样的啊，比如说像这个表 啊，我把他拉到旁边来了，这个是有两行了，对吧对吧？看到没有？这个地方是啊两行的啊，其他是做了一个合并的，那像这种我们必须要去也是要点两次的啊，如果是三行的话也是要点这个啊，三行的话也是点第一行跟 莫莫寒啊，那这个呢我应该就不再去展示了，大家可以尝试一下啊，就说注注意一下我们创建这个呃这个夜夜脚的时候啊，他是这样的一个啊操作方法啊。好了 接下来哈我们再来说一个呃，可能大家比较关心的问题，就是说我们这样子啊啊拆分之后之后啊，拆分好之后啊，我们这个表格呢哈啊如何去进行一个定位？比如说我想放到他的一个啊，摆到这个地方是吧？ 我看到呢有一些所谓的一个很专业的那种啊培训机构，是吧？他们放这个时候他他们是这样做的啊，他把这个呢啊 放到这里，对吧？然后把它无限的放大啊，滚动这个鼠标，然后再把它拖，是吧？继续的去拖啊，我觉得这样子啊其实就是太业余了，对吧？这样操作的话啊，虽然说你也能把它放到相对准确的一个位置，但是这样子啊，其实就是 啊，纯粹就是啊，就说他的一个具体这个位置肯定是不是一个精确的一个值得。那我们有没有办法去快速的去把把它放到我们需要的一个准确的一个位置上面的哈，那肯定是可以的啊，这里面可能就用到我们的一个 啊，表格里面的一个啊，就是说特殊移动这功能哈，我们可以利用一下，当然呢也可以利用我们的一个呃，咱们的一个草会里面的一些利用这些三格之类的功能也是可以的，也是可以进行一个比较精确的一个定位的哈， 那比如说我们现在说第一个啊，我们就利用这个特殊移动啊，啊，比如说我这个地方啊啊，他本来是在这个位置，是吧？只要是在这个位置啊，我如果要去准确的把它移到这个脚点了啊啊，第一个啊，我们用这个我们先 啊选到这个表格哈，选到他我们点表下面的一个啊特殊移动看，看到没有特殊移动，那么点了之后我们发现啊没有任何反应，对吧？那其实这里呢啊，我们看一下这个呃， 显示的一个啊，这个左下角啊，这里面他其实提示我们需要选择一个点啊来执行这个特殊移动， 就说我们必须在这个表格，我们就移动这个表格了，大家看到没有，这个时候他的一个边缘啊，他有一二三四五六七八有八个点呢，是白色的，那我们必须要去选一个点来作为一个我们移动的一个定位点啊，啊，比如说我选这个角点啊，我点一下他啊 左键，那么这个时候他就弹出这个特殊移动这个定位的这么一个方框啊，这么一个蓝的。这里面的定位有几种方法啊？第一个就是按这个 sy 的一个绝对值啊，这个，这个我就不用说了，对吧？这里是 sy 的一个坐标，那么第二个呢？是 是这个相对坐标哈，相对坐标，那么相对坐标就是说你要移动的是 x 方向，是移动多少或者 y 方向移动多少啊，是具具体的一个数值哈，那么第一个绝对坐标，那就就应该，呃，很好理解，对吧？它是以这个原点作为一个 xy 的一个，呃，就是说这个零啊， xy 都是零，然后再进行一个移 动的。那还有第三个呢啊，就是要捕捉相关的一个图源啊，以这个图源作为参考啊。第四个呢是以这个，呃，我们把手边挪到这里，他也会弹出项目一个描述啊，他说捕捉到这个指定的一个顶点啊，那比如说我们看啊，这个啊，捕捉到这个呃，图源的这个参考点，那么选这个的话啊，我们 随便点一个位置，大家看见没有，他会自动跑过来啊，就是说这个图源啊，由于这个边框是我们啊，当然这个边框是我们用这个草汇里面的一些功能去跨的，跨了这个直线，所以说他有这个图源，我们才可以这样做啊。如果是说有一些图框呢，我们是外部导入的， 如果是这个啊， cad 里面导入的话，可能就说啊，没有这个边框的话，没有这个线的话，没有这个本身没有这个图源的话，他就捕捉不到啊，这一点呢，大家要去啊，知道的啊啊，这是这个，还有一个啊，这个是捕捉 到这个啊指定的一个顶点，比如说我捕捉到这个顶点啊，大家看一下啊，他就直接的话移到这个顶点来了，对吧？大家看到没有？好，那比如说我再把它挪出来啊，挪出来，对吧？就在这里好了。具体呃像这个我们怎么去操作呢？其实很简单，我们可以完全是可以把它，比如说我把它 啊移动到这个脚点里面来啊，然后呢我们再通过利用这个啊 sy 的一个相对坐标的移动吧，啊，我现在就不用管这个途观是多大的，对吧？那有一点我们是要知道的哈，我们这个 我们这个标题栏的宽度，是啊，由于这个是一个标准的，它是一百八十的一个宽度啊，一百八十的宽度，所以说呢，我们再把它的一个 x， 对吧？这个 s 一个坐标啊，相对坐标，我们点一个负一百八十确定啊，那么啊他就挪到这个地 刚来了啊，我们刚才应该是这个，我们刚才应该差不多错了，我们应该是先啊把它移到这个脚点之后呢，必须先点这个确定再进行第二次移动哈，如果我们刚才因为没有点确定啊，他应该是从这个位置去直接移了一个一百八十往往后走啊，可能是移到这样的一个方向啊啊，比如说我们重新来一次啊， 这个呢？哈，我们表我们这个哈特殊移动，对吧？我们选到这个焦点哈，我们把它挪到这个地方哈，挪到这个地方，我们先确定哈， 我们再通过这个特殊移动啊，选到他的一个点，对吧？就往往外去啊，切换到这个，呃，相对坐标哈，往外 x 方向去走，一个负的一百八十啊，我们的点确定啊，这样子啊，我们就能把它移到这个位置，很准确的移到这个位置好再看。 没有啊？那这是第一个方法啊，那可能有些同学说你这样子要算这个坐标系啊，要知道这个图光尺寸是吧？也觉得比较麻烦，有没有更快捷的一个办法呢？那肯定是有的啊，比如说啊，大家看一下，我把这个表，我把它重新挪一下啊， 如何呢？如何操作呢？哈，我们可以啊，大家就看了，我们在这个草块这个地方啊，我们把这个三格，我们把它打开啊，点的绘制三格， 我们把这个三啊三格显示一下啊，当然你不显示的话，一会捕捉也可以的，他也可以显示，但是呢，你就看不到具体的一个位置而已啊。第一个啊，先把这个呃，我们放大一下，大家看到没有，这个三格就出来了，好，这是第一个。第二个，我们必须要把这个啊 踩回去，首选像这里面呢，我们把这个呃捕捉这个地方，我们把这个捕捉这个三格的一个焦点啊，我们把这个 打开，大家就好把这个水平啊，这个呃，角度这些你都可以打开，但是这个啊，这个捕捉这个三个三个焦点，这个一定要打开，我们再点关闭，大家看一下。好，这个时候啊，我再回到这个表格里面，我们啊选到这个表啊，大家看这个时候我们去移动的话，大家看啊， 我们比如说我放大一点，大家看到没有，他会自动捕捉到这个三哥的一个这个脚点，那个焦点来的啊，看看到没有啊？他是这样子啊，一个一个的移动，对吧？啊，这样子我们就可以很准确的去捕捉到我们这个位置了，对吧？捕捉到这个点，当然这里有一点就是说 看我们这个啊，刚才我们这个三格里面呢，有一点就是说我们这个三格的一个啊啊，看是在哪个地方要设置一下这个三格的一个尺寸啊，我们要设置的就是说这个三格参数这个地方啊，就说在这个草灰啊草灰 这个地方，在这个啊，快去三格哈，在这个地方啊，三格参数，我们点这个 s 和 y 的一个间间距啊，这个我们要要设小一点，比如说我们设到一啊，这里的一代表的是一个单位就是一毫米的哈，这个根啊，根据我们那个 本身那个土框的一个啊单位尺寸来定的啊一就是说每个格的距离就是一毫米啊，这样子呢哈，他就是说我们放到之后看到这里每一格的间距都是一毫米，那由于我们这些这个 本身这个标题栏呢，这个光表这个图框啊啊都是一个整数的一个单位，是吧？所以说呢啊就能够很准确的捕捉到这个啊整数的一个这个角点啊，所以说这样子就能够实现一个精确的定位啊。好了，以上了就是我们这个视频呢要跟大家分享的所有内容，好好，谢谢大家 喜欢这个视频，记得点赞收藏哦，也可以进我的主页观看更多精彩视频。如果想要系统学习我的整套 qq 版精彩图与展开实战教程，也可以进主页与我联系。

大家好，我是刘志聪，这个视频给大家去分享一下扣六里面如何自定义工程图的一个邦球标，那么主要啊，分三部分内容，那么第一个哈，就是关于这个呃自定义这个邦球标的一个排序哈， 那么第二个呢哈，我们知道扣六的一个啊，默认工程图里面生成的一个邦球标呢，他是不符合我们的一个国标的哈，那么我们如何去定制符合我们的一个国标的这个邦球标呢？哈， 第三个呢，就是说啊，如何对我们自定义的一个帮球标进行扩展，比如说我们在这个球标旁边呢，去写上我们这个啊零件的一个数量，对吧？要话说是写上这个零件的图号，那么这样子啊， 我们就这个生产人员在读图的时候就非常方便了，去找到这个呃，零件相关那些这个呃资料啊，不用去在这个明细表里面一个个的去按这个序号序号去找哈。好了，接下来我们先来看啊第一步 部分啊，关于这个帮手标的一个排序啊，一般的话我们很多人在做这个工程的时候呢，在这个帮手标排序的话，一般都会用到一些插件啊，那其实我们是手动的话也是可以的啊，比如说是看这个啊，这样一个图哈，那么我们看这里面呢，一共是有啊 九项，对吧？九个九项的一个内容哈，我们九个啊，九个邦球标啊，但是呢我们看一下他的邦球标呢，他的一个排序呢？哈，啊，其实啊啊都是比较乱的这个顺序哈，啊，如果我们 啊希望他这个啊数字是按一个啊顺时针或者说是一个逆时针这样的一个方向去排序的话，那具体怎么操作了哈，那么其实很简单啊，我们只需要用到这个啊重复区域里面的一个啊， 呃，固定锁引的功能就可以了啊，我们点内固定锁引看，然后我们选到我们这个从过去这个表啊选择一个区域啊，那么啊这个时候啊 啊，比如说啊，我希望呢这个啊按这个啊，我们按逆时针来排序哈，那么第一个我们保持他的位置不变，那么这个四呢？哈啊，那么他就是二了，那么这个时候我们可以啊在这个啊这个重复区域里面啊，找到这个啊四啊四这一项四，那么四就是二，我们在这里呢直接输入这个二啊， 输入啊按中间确定啊，然后呢？就是说啊这个五呢就应该就是三哈，我们选到这个五啊，输入三啊确定，然后呢这个这个八啊八就是四啊，八就变成四啊确定，然后这个六啊就是五啊，对吧？我们找到这个六啊，输入五 啊，按中间确定，然后呢这个啊七啊七的话应该就是六了啊，七十六，七就是六，然后呢这个九呢？哈，那么九就应该就是变成七了，对吧？九是变成七 啊，然后就是这个啊二的话应该就是二的话应该就是八了，对吧？二十八，然后最后这个三呢应该就是九了哈，三是九， 好，我们按中间确定，那么这样子我们再按这个完成啊，我们大家看一下啊，完成，那么这个时候我们就看到他这个啊所有的球标都按我们看下输入的一个啊这个顺序来去重新排序的啊，完全是一个这个逆时针的一个顺序，当然你要做这个顺时针也是可以的啊，那么同时呢，下面对应的一个 啊，重复区域里面啊，相关的一个啊，序号也是一样的啊，按照这个来，我们看书顺序呢，做了一个重新的一个排序哈，那么那如果是说我们这个排序过程中啊，有一部分，比如说我一个数字输错了，要或者说我想取消我这个排序，那怎么操作的啊？一样的，我们可以重新的去点这个重复区域哈，一样 去点这个固定缩影，好吗？然后我们选到这个从不去啊，我们点这个啊，取消固定，那么我们要取消哪一项呢？我们就选哪一项啊，比如说我想啊，要我说我想全部啊，全部取消也可以，对吧？全部取消，全部选到，然后再按中间确定，快点这个完成啊，点完成， 点完整，大家看一下，我们这样子啊，就可以取消这个排序啊，恢复原来的一个形，这个一一样的一个位置，对吧？好，那么这是第一个内容哈，好了，接下来我们来说第二部分的容啊，那如何定制符合我们国标的一个棒球标的一个样式啊？那我们看一下啊，我们扣六默认的一个棒球标的样式呢，一般的话啊，只有两种啊，比如说我选到这个 啊，选到这个表，我们看一下啊，属性这里面的哈，啊崩就标啊模样的第一种，他是这个系统模样的，是这种简单的一个圆加里面的一个序号，那么还有这个地方呢，还可以选一个啊，按数量分割的，对吧？ 那么说南方歌的话就说这个语言呢，上面是这个序号啊，下面是这个啊，零件的数量啊，那么主要是这两种，那么还有一些就是说我们可以去自定义，对吧？那么像这个默认的啊，他不符合我们的国标，那么我们就可以通过我们自定义一个符合我们国标的一个啊，光学标，那么这里面哈就用到 不料里面的一个啊符号的功能啊，是自定义这个符号，那么我们来看一下具体的一个操作是这样的啊，啊，比如说啊，我们切换到这个，呃，注视这里啊， 这个符号就是利用这个符号的功能，那我们可以啊，呃，这样我们可以先去啊，在这个地方我们去草馈一下啊，我们啊国标的话啊，他是这样的啊，我们把这个草莓这个啊水平捕捉，我们把它打开一下，因为我要画一根这个线吗？对吧？水平捕捉哎，那么 一根横线啊，那么国标的话它是一根横线，上面去写这个，呃对应的一个零件的一个序号，对吧？然后呢这两边去做一个引线哈，呃，像这样子哈，那么我们跨一根横线之后呢，我们再去呃做一个啊，我们先把这个线的颜色我们改一下哈， 这个颜色我们可以改一下这个黑色，对吧？当然了其他的包括这个线宽了，我们也可以去改啊，这个线的样式啊，这里呢我就不去做这种啊啊，比较细的东西了哈，好 应用啊，关闭一下。好，我们接下来我们在这里比较关键的一个地方，我们要去输入一下这个注视，那么这个注视呢哈，就是借用系统里面的一个啊， 我们输入啊，在硬的状态下输入这个啊， ipt 啊，点这个 i n， d， e， x in index， 那么这个就是 是我们这个啊啊第一啊，这个好像还原第一音，但是这个好像数错了哈， 多了一个 s 啊，应该是 indx， 那么这个参数啊是什么意思呢？他其实就是一个啊，光表里面的一个序号啊，就是引用这个序号啊，是这个意思啊啊，这个地方要加两个斜杠啊，好，然后当那样这个字体的样式呢，我们可以去呃， 说他希望他居中哈，然后这个杨氏我们可以改一下啊，比如说我们改到我们的一个 仿送的哈，仿送的，当然你有其他字体也可以去改啊，现在的话用这个长方长方形体的话会比较漂亮一点啊，好了，这个画好之后呢，我们再去啊，这是我在这里窥视好了，这是我们一会去这个符号啊，我们去啊，符号库里面我们是定义一个符号的时候，我们 可以直接把这个复制进来啊，就不用在里面去绘制啊，当然我们进入区里面需要再去绘制啊，就说进入这个定义符号的界面呢，再去这个草绘输入这个文字也是一样也是可以的啊啊，这个名称呢，我就啊随便写一下，比如说这个是啊， 国标的啊，不弄这个是球标啊 bal。 哦天呐，我随便输入一下，好这个名称啊， 好了，这个时候他就进入这个呃这个界面去，我们就可以刚才去把，我们刚才这个呢呃做的一个草绘跟这个注视，我们可以把它复制进来这个地方，我们点这个啊， 绘图复制啊，当然你在这里重新去跨啊，利用这个呃草绘香味的一些功能去草绘去跨啊，然后在这个呃插入这个地方去插入这个柱姐也是一样的，也是可以的哈。啊这里呢，我点这个啊绘图复制，然后自动会退出跳出到这个界面啊，我们把这个 选一下啊，按中间确定啊，那么这样子啊，就把它复制进来了，好了，下一步哈我们要对这个做一个属性啊，这个做属性里面做一个这个啊，允许的一个放置的一个哈。呃就是放置类型啊，一般我们求标就是一个啊，左眼线跟右眼线吗？对吧？左眼线，比如说，是啊选到这个点，对吧？ 右引线，然后我们去选一个点的吧，我们选这个点。好，这个呃符号的一个实质高度啊，当然我们这里呃可以用这可变的啊，你用固定的也可以啊，我们一般用可变的话，这样子呢，我们可以对不同的一个图复呢，可以调整这个符号的一个大小啊，我们这里就按 可变的，那这边属性的话呢哈，就是呃可能根据具体的一个符号类型可以去选相关的项目，那我们这里呢应该就呃可以不用选也可以啊，然后可变文本啊，看一下啊，就是这个 自动调用这个参数的啊，它是一个可变的文本。好，我们按确定，按确定之后呢我们去啊对这个呢，呃啊完成啊，完成出来之后啊，那么这个时候啊，大家注意有一点啊，比较重要的啊，我们完成之后我们一定要点这个写入啊，写入这样子才能会把这个符号去保存，那么默认的话 他会把这个符号呢保存到我们的一个啊软件啊，酷列这个软件的一个默认那个启动部录哈，启动部录啊，我们打勾确定，那么这样子啊，点完成啊应该现在呢，在我们启动部录里面应该就多了一个符号，那么这个时候啊，我们就可以去啊啊去调用这个符号了，怎么调用呢？一样的啊， 我们可以啊选到这个选到这个表啊，选到这个表，然后啊在表里面我们点这个属性啊属性，哎，不对，我刚才是没应该是先切换到最 这个表里，我们再去选这个表哈，选这个表，不然的话选到一个格哈点属性啊，在保险表里面，那么这个时候啊我们就可以就可以去选这个自定义了啊自定义，我们浏览啊浏览在我们的一个工作，我这里的一个默认的工作过度呢，就是我们刚才啊 新建的这个球标啊， gb 杠啊，不论啊，他就在这个地方啊，我们可以把他选到他以后啊，打开 看大家进来啊，好，这里啊没有选到啊没有选到，那没选到的我们看一下，这里有一个提示哈，该符号具有自由连接的非镜像引导哈，那我们看一下啊， 这个符号我们可能要去重新改一下啊，我们回到我们的一个啊注视里面啊，我们点这个符号啊，符号库啊啊点这重新定义啊，名称我们选出我们刚才 这个啊应该是这个我们看一下啊属性这个地方哈。呃，我们尝试我们这里应该要加上一个自由的啊，自由的话这个点呢，我们可以随便去啊，大大概中间那个位置我们看看啊，是不是这个原因啊？中间确定完成，我们再重新写入一下名称啊，选到这个啊， 打勾啊，完成。好，那我们再来试一下哈，我们再来试一下啊，先看到这个表，好，我们框选到这个表，选多了 应该喜欢这里，对吧？然后点这个属性，我们再看一看啊，自定义啊自定义啊，浏览再找到他，好，这个时候就可以了啊，对吧？啊？这里呢我们刚才设置的一个，呃可变的一个尺寸，对吧？那我们看一下，按这个默认的尺寸，我看看是多大的一个啊，这样啊啊，感觉也是 可以，对吧？那当然我们也可以去刚才在去调他这个呃可变的一个尺寸也是可以的啊，我们这里面就不改不改他的，我们往中间确定，那这个哈，那么这个样式就是我们符合我们国标的这么一个样式，对吧？那么当然了哈， 像这个连接点啊，这个是不是要去把它去掉会改成箭头啊，或者说啊怎么样啊？其实是都可以去改的哈啊，当然这个在这个呃绘图选项里面呢也有相关的选项去配置啊，我这里呢就不要去展开了，那么包括我们如何去把这个自定义的这个，呃国标的符合国标的这个啊，秋标的符号呢？ 把它设置为我们这个系统默认的一个这个啊，球标啊，也是可以的啊，那么这些都是在这个相关的选项里面可以去配置的啊，比如说我们啊属性啊，这会属性里面我们可以直接去搜索这个，呃，查找啊，我们找这个，呃， 不论呢， b、 a、 l、 o、 o、 n 就是这个是全是关于这个球标的，那么这里面哈都有相关的一些配置选项啊，可以去修改的，比如说说是默认的一个球标类型哈， defort 啊，这个 bumbling time 啊等等啊，下面的一些附着的一个这个球标附着的一些方式啊， 比如说到这个面的跟这个还是是个线的哈，等等哈相关的一些这个啊，对吧？包括这个啊，默认的一个球标的一个圆的一个大小啊，最大最小啊这些啊，那么相关选项啊都在这里啊，大家可以去看看相关的一个描述啊啊字形的去定义去修改哈，这里的话啊不再去 展开了啊。好，那么这次啊，我们要说的第二部分内容啊，就是说如何定义我们的一个符合我们国标的一个这个球标的样式，好了我们再来说一下啊第三个内容啊，那就说其实很多企业，特别是说这个版 经生产加工这一类的，话说做这个产品加工的很多时候啊，我们看这个帮球标啊，呃，有时候啊，比如说像这里啊，我们这里用数字标了啊，如果我们去找这个零件相关间具体适应期啊啊，比如说他的一个数量啊， 他的图号啊等等相关信息，我们可能需要啊，比如说我找到这个九，这把话说找到个七啊，我再去这个明细表里面去找到对应的编号，去看相关人家信息，对吧？你说他的图号啊，他的一个名称对吧，这个材料等等啊，这些都是可以啊，我们去定义的，那有没有办法去把这个啊，比如说他的数量啊 他的名称啊，我们直接写到这个让他默认的写到这个光球标的一个旁边的哈这样子呢我们就啊不用去找是吧，这方便我们生产去读图啊，当然这个是啊虽然说不是符合我们的一个国标但是啊其他对我们的一个生产啊是比较方便的啊比较便利的。那么其实啊当然是可以的那么方法也是 一样的，看我们一样的去自定义这个球标就可以了啊，就像我们刚才啊第二个那个呃方法一样的啊把相关的引用了一个参数了写到这个旁边就可以了啊比如说啊我这里呢已经做好一个啊我给大家去看一下啊啊就说这个表啊啊我选到这个啊 三次选了这个表啊属性我们给他看一下啊啊我自己做了一个啊比较简单的啊也是通过这个啊自定义的浏览我们看到就说这个这个是我自定义的一个球标哈这个高度呢哈 啊实物我给他一个实我们看一下他的一个效果啊实的话自己比较小啊啊没关系啊啊就这样吧大家看一下啊这里啊呃由于我这个引用的参数的哈是直接引用的 asm 缸 mb 啊缸内哈就是说呃这个啊系统默认的一个啊啊零件名称啊啊他跟 我们这个呃明细表啊这下面的一个方表对不上，因为我这里呢哈啊是这个自定义的一个啊用的是这个 asm 改 mb 啊自定义的一个扣来作为这个啊临近名称的，所以说我把这个地方呢，我们改一下，改成这 asasmmb 啊啊，改成这个内呢哈，让他对应一下 啊，你们确定啊，然后呢切换一下啊，这个时候啊，他就全部变成这个啊，对应的一个名称啊，显示到这个地方啊，那么那么整个这一个方法就是这样的啊，大家呢这个图标呢啊，这个啊，我们也可以给他去看一下啊，怎么做的哈啊，我们在这个看一下，在这个 就是你啊，给大家看一下我这个球标呢哈，符号法库啊啊，重新定义啊，打开给大家看一下啊，就是这个啊，一样的啊，是吧，我做了一个圆去做这个啊，哎，这个 标序啊，下面是这个名字跟这个数量啊，就是引用系统默认的一个参数啊，那么就这样做的一个球标哈，那么属性里面呢，相关那个球标的放置呢，用的是这个镜像影像，对吧？和编尺寸，那么这些都是啊，我们刚才有说到过了就不再去啊， 再去重复了，对吧？好，那么这个哈啊，当然呢哈，可能有些同学他不知道啊，还不了解这个工程图啊，这个重复区域是什么啊，这些参数是怎么做的，怎么定义的，对吧？那么当然哈，记这个地球上啊，用过这个扣六啊，做工程图的人应该都知道啊，那当然你不知道的话也没关系哈， 可以留意一下我后续的一个课程啊，那么我会在我的一个酷乐板间拆图与展开时间教程里面后续会补录一些关于这个啊工程图相关的一些这个啊 制作的一些方法，一些知识啊，那么好啊，然后这个视频呢，就跟他去分享到这里啊，谢谢大家喜欢这个视频，记得点赞收藏哦，也可以进我的主页观看更多精彩视频。

大家好，我是刘志聪，上一节课我们比较系统的学习了我们工程图班表配置的一些基础的操作，那这一节课呢，我们来学习一些进阶的知识啊，本节课的第一个内容啊，是工程图班表的边页， 来到我们的软件界面，那我们继续使用我们第十二课所对应的三维模型，我们把工装目录设置到我们第十二课里面的一个 点，某四号钢凳这个文件夹里面啊，我们点确定，我们打开，那在这个文件夹里面呢，我放置了一个绘图文件，第十四课打开此绘图啊，这是我们上一节课的绘图，我把它重新命名保存在这个地方啊，我们点打开， 为了便于我们对编页功能的讲解，我先把这个帮表对他做一个调整，我把它重复去的属性，把它设置为 多重记录完成。然后呢有一些过滤的东西，我们利用过滤器把它恢复，按项全部恢复啊，确定完成完成好，大家看到在我们工作当中呢，经常会遇到啊，对于我们的模型啊，比较大，装配跟零件比较多的情况下呢， 会出现我们那个包表会比较长，有可能会超出我们的一个图框范围，那又或者说呢，会跟我们图面里面的一些绘图啊，像我们当前将那个情况啊产生一个重叠，那我们就可以利用我们的包表的边页功能了，来对我们这个包表进行一个拆分， 要使用这个帮表边界功能，我们先确保我们当前处于表这样的一个啊，这个功能卡下啊，我们可以选到我们的这个表格啊，整个表格要话说呢，还可以选到我们表格任意一个格啊，按我们那个左键，然后呢我们 再去点我们表下面的这里有一个小三角，这里有一个边页啊，点他那这里呢会默认去啊，第一个选项，让我们去选择我们的一个啊， 设置原声，我们可以直接在我们当前那个帮表，哎，我们需要截断的地方啊，去点一下，比如说当前我希望在我第三十项这个地方啊，做一个分段，那我点一下左键。好，那 这个三十以上的这部分内容呢就被解出来了，那我们可以再去点添加段啊，注意啊，这个时候我们看到我们的一个左下有一个提示啊，为我们的新的表选择一个圆点，那所谓圆点呢，就是我们 所截下来的这一部分表格，我们要放置到一个新的一个地方啊，这个地方就是我们要去点我们鼠标左键去确定第一个圆点。 好，那这个时候我们点了之后呢，他再提示我们定位表的范围，就是需要我们再去点第二个点啊，比如说我在这个地方再点一次，那大家看到我第一次跟第二次点的 这个空间啊，就摆下了我们接下来的这部分表格了，那注意一下，如果我们第二次点的这个点呢，跟我们第一个点在他的一个纵向的距离啊，不足以放下我们接下来这部分表格的话呢，我们可能还需要重新去点 添加段，去添加更多的空间啊，比如说再选择两个点啊，来去放置我们剩下的一个表格，那由于我们这里的表格啊并不多啊，这里呢就全部放下来了。好，我们点完成， 那如果我们要取消这个分段的话呢，我们同样的可以选到我们这个表格啊，任意格都可以，我们再去点边页点 清除延伸啊，他自自动恢复了哈，那这个呢我就退出啊，不点完成了，让他保留的他这样的一个拆分状态。好，我们再来讲一下 接下来啊，我们表编页里面的一个啊标题的功能，那我们这样子拆分下来之后呢啊，这个部分并没有这个标题，那我们原来呢是有一个这个啊标题在这个地方的，那如果给他做一个添加呢，我们就可以去点 加标题，然后呢这题是我们选择一个重复区域，那我们直接选到这个重复区域。好，那这里呢再让我们去选是页眉还是页角， 那所谓的页眉呢，就是这个标题是在我们表格的顶部的，叫页眉，那我们这个呢是在表格的下部的啊，那这个呢自然就是页角了，我们选页角，然后呢这个时候啊，我们再看这里有提示，选择一行 定义页角，那我们就可以选我们现有的一个啊标题啊，像这个序号，这这个地方，我们点一下左键，然后呢再让我们去选啊第二行，那对于我们当前这个标题，由于是两行的，那我们可以随便去点一下上面这一行 啊，如果说我们这个标题呢是一行的话呢，你只需要在一行点两次就可以了。好，那我们看到这个标题呢，就创建到我们拆分出来这部分表格的一个底部了， 那我们可以直接点完成，如果我们要删除标题的话呢，也是类似的操作，我们需要选到一个格啊，再次再次进入边页，我们点删除标题啊，点完成啊，哦，我们刚才忘了选一个重复区域，对吧？啊？选到一个格 边页删除标题啊，这里有提示，我们选一个重复区域啊，选到他，然后呢点确定，快按中间点完 成，那这个标题呢就把它删掉了。那接下来我们再来讲添加断的功能，我们先把这个表格啊让他做一个恢复啊，完成好，选到这个表格，我们点 边界同样的设置延伸啊，比如说我现在呢，我从第十这个地方啊做一个分割啊，我想把它分割成多段啊，大家看到我点了这个十之后呢，他会自动根据我们刚才第一次啊设置的这一个啊延伸，他会去在这个地方呢啊 把剩余的表格放到这里，但是呢，由于我们第一次设置的延伸呢，我们这两点啊点的这两点的一个范围呢，并不足以放下我整个截下来的这个表格，所以说啊，这里只到三十一项，对吧？那剩下的怎么办呢？我们可以点添加段重新去选一个点啊，两个点 啊，他就把剩下的呢放到这个地方了啊，这就是我们拆分多段的一个操作，同样的我们也可以去啊添加标题啊，那这个呢就不去做演示了， 这个时候我们点完成啊，我们可以看到了我们这个表啊，刚才是表五的啊，现在呢他已经分成了三段了，我们在这个地方绘图数能看到啊， 同样的添加的段，我们也可以把它做一个删除的，那我们可以随便选到一个一个段啊，或者说一个表格都可以，那我们再点里面的一个编页，我们点删除段啊，这个时候提示我们 拾取当前表的一段进行修改，那比如说我要删除这一段啊，我们点完成啊，大家看一下啊，大家有没有发现呢？啊？这一段呢删除之后呢，在我们的这个下面页面这个地方啊，系统自动添加了一个新 页面，页面二，原来的话只有页面一的，那当然这里更新的话没有显示，我点一下页面一，再回到页面二。哎，那我们能看到我们刚才所 删除了这一段呢，他会自动的去放到了我们新页面里这样这样的一个地方。哈，那现在我再回到我们页面一，大家注意看一下我接下来的操作，那这个延伸设计的延伸呢，其实是可以调整的，那同样的我选到这个标啊，我们再次进入边页里面， 这里有一个设置原声，那如果说我们这一部分的表格啊，我想他的一个项目呢简一些，那我们可以重新的去把这部分呢去调整他的一个延伸啊，比如说啊， 我选了这个设置原声，我在他的第二十四项这个地方，我点一下鼠标啊，这里面呢相当于啊，再提示我们啊定位表的范围，那我们可以再点一下二十四这个地方，哎，相当于就把我们 这个二十四以上的这部分呢，把它截断了。好，那如果我们点完成，那截断的部分内容呢？跑去哪里了呢？我们再回到我们页面二，哎，我们能看到啊，他就把它加载到这个地方了，同时呢 这个页面二的表格跟我们页面一呢，它是一个对应的关系啊，比如说我们在这个图框里面这一部分呢，是十行，对吧？啊， 这个序号标题还有两行啊，这里一共是十二行，那我们去到页面二呢，他其实这个地方啊，他也是十二行的，从二十五到三十六啊，大家可以算一下，那这部分呢，他一样的是跟啊我们这个页面一去做一个对应的。那只不过呢，他是剩下的，没有这么多项啊，有多少他就放多少了。 同样的，这样拆分之后，我们也可以给我们的表格添加他的一个标题啊，我们切换到页面一啊，我们 还是选到它，我们选边页加标题啊，选这个宠物区域啊，我们还是选页角啊，这里同样的，我们选这个啊，定义页角的。行啊， 这一次啊，再单击一次两次，我们点完成。哎，我们看到我们这个啊，标题这里就有了，那么包括呢，我们这个页面二，哎，他也有这个标题的，但是呢啊他的显示啊，啊并没有更新，我们看到这个地方啊，那我们可以通过 啊，这个审阅里面的啊，更新页面来，他就更新过来了啊，包括这个地方啊，当然啊，删除的方法也是一样的啊，我们去啊选到这个表 编页啊，删除标题，选这个宠物区，确定完成。好，大家看到这是删除后的一个效果。好，那像这些地方呢，我们删除之后啊，他这个显示的可 可能没有更新的，那我们同样的去可以去把我们页面呢做一个更新页面，哎，我们看到相关的一个显示就没问题了。好，那关于这个帮表边页的功能呢？我就讲这么多啊？我们先把它做一个恢复啊，接着讲，我把后面的内容选到这个表 编辑好，我们清除延伸，他就全部恢复了。然后这个页面二呢，我们可以把它按住这个左键，右键把他删除就可以了。好，好了，接下来呢，我们来讲我们这节课的第二个内容，第二个内容是关于我们崩表过滤器规则的运用。

我们的产品在做海报的时候需要如何爆炸图，那么我们这个软件怎样去冲击爆炸图呢？我们来看一下吧。首先我们点击试图管理器，再点击定向，我们在这里新建一个试图，这个试图是我们爆炸头的一个前位置，好做，我们就点击分解，同样我们在这里新建，我们给他命名一下 页面好做，我们点击下面属性牢记编辑位置，进来这个页面中我们拖动我们模型，让他进行一个分解， 分解好做，我们点击确定，然后点击列表，在右键把我们自己的爆炸头保存一下，再点击关闭，然后我点击上面的分解，是从我们的模型就会自动的去进行一个分解，这样我们就把我们的爆炸头穿进好了，大家学会了吗？

好，今天我们来讲解一下我们产品的一个爆炸试图是怎么制作的？那我们的爆炸试图一般用在什么时候呢？第一个就是我们的产品呢，一般做这种宣传的时候啊，比如我们制作一些宣传的液，是吧？宣传液的时候呢，里面有些产品也要做一些爆炸，试图把它展示出来。 第二种呢就是我们的产品呢，做泵表的时候，也就是我们的物料清单，在功能图里面呢，也是需要将我们的产品呢做一个爆炸图的一个展示，是吧？那么这个里面呢，我们怎么去快速的做一些爆炸图出来？ 首先第一步呢，我们在这个产品上，比如我这里有产品有个洁面仪，是吧？我们这个洁面仪上面呢，我们点击啊，这里面有一个试图管理器好，点开之后，首先第一步我们最好是做一个我们爆炸使徒相应的一个 试图，用我们的爆炸试图，比如说我这里爆炸试图可能是我，我这样放着上下分是不是上下爆炸也可以，或者说我这样竖着我爆炸也可以，所以说你自己要定 一个合适的一个视角来定义这个报道书图的一个方向，是吧？那么首先我觉得我，比如我这个产品，我觉得我这样报道的话，可能会感觉好一点，是不是？那这时候怎么做呢？之后你在这个定向里面啊，你可以新建一个名名字的，你命名一下，比如报道， 比如说整个报道图好，回车键，回车键之后呢，然后这时候呢，你就可以啊，进行将视图进行一个旋转的，或者进行一个定向的， 然后定到这个方向，好，这个方向之后呢，你看我这个爆炸图旁边呢，就会多一个加号，那么这加号怎么回事呢？这加号就代表我们新建的这个爆炸图之后呢，然后我们的视角已经改变了啊，改变的，但是没有保存，所以说他会有一个加号，就代表这种 就是就是我们未约束，相当于就是未完全约束的一个视角，这时候呢，我们怎么做呢？我们需要啊，在编辑里面选择保存，是不是点击确定，或者说在这上面右击选择保存也是一样的啊？好，完成之后啊，这时候啊，我们完成之后呢，你比如你 点个标准方向双击，他这是标准的方向，是默认标准方向，但是你如果双击的报道图，你看他会默认的回到我们定好的这个视图里面，是不是好这个方向定好之后呢，我们第二步呢，就来进行一个分解 啊，就点一下这个分解的这个标题，点一下这个分解标题，我们这个序列就开始要新建一个爆炸师图了，这是我们也是一样的新建，是吧？名字命名为爆炸图， 点击回车，回车之后呢，点击这个下面的一个属性，属性完之后，这时候有两个图标，是吧？一个呢，这个是分解和取消分解的，这就是说白了就是爆炸图与与没有爆炸图之间的一个四角切换。然后呢我们主要是点击这个编辑位置啊，编辑位置完成之后啊， 这时候你就选取我们报道图的一个顺序了，比如说我，我首先报道的可能是这个开关，对不对？好，我往这边移动移动一下是吧？然后呢我就上上壳了，也把它移动一下，是不是 这个就是，然后这边的下面也是，然后我们现在讲解一下这个里面的这些命令是什么？是什么意义。 好，那么第一个我们这种属于平移的平移就是像我们这个前面视频里面做的，就是你点一下这一个产品自动软件会自动带出三个方向的一个箭头，是吧？分别代表 xyz 的，跟我们的坐标系一样的类似这种是吧？然后呢我们选择一个方向拖动就行了，是不是？ 这是拼音的拼音里面，然后我们再看下旁边这个，这个是什么？这个是属于旋转，那么旋转这个旋转是什么意思呢？旋转就是说我们要有一个前提是我们要一个参考的一个轴， 比如说我们鼠标给放到上面来，你会提示啊，他说收集边啊，或者轴啊，还有坐标系是吧？或者平面发像啊，或者两个点，说白了就是我们要选取啊，一根直线或者轴啊之类的这种 类型的作为一个旋转中心轴，这时候我点击这个旋转，比如我以这个开关的这个直线边，是吧？点一下他，好，这时候呢， 这时候呢软件呢，他就以这个我们选取这个边呢为一个中心轴，然后你再选取一个零件点一下他，这时候你会发现啊，你会发现是他这里会出现了一个旋转的一个符号，旋转一个方向符号，也就左边旋转，右边旋转都可以。那么这个旋转呢？你看啊，他是以绕的这个，以绕的这个 编的这个轴啊，作为轴心来进行一个旋转的，知道吧？所以说这个以这个旋转的意义就在这里啊。好，当然这个我们先把它取消， 取消之后，然后我们再来定向选取，这个里面选取定向，选择报道图，双击一下，然后恢复，恢复之后再点分解，分解里面呢？选取属性，是吧？重新来进一个分解，这是第二个旋转，意义就在这里。那么第三个什么呢？ 他们说是这个平视图平面，其实就是我们的一个空间的，就是你在一个空间里面随意可以放置，看到没？你可以随意放置，是吧？当然这个我们用的很少很少啊，像包括这个旋转我们都用的很少，我们用的最多的就是一个平移，所以说这个是属于空间的一个移动，移动零件的一个方式啊。好，我们再回来一下， 回来一下，然后呢重新给他方向定一下，好，再给他属性编辑位置，那么这三个符号已经讲解完成，那么这旁边这个是什么呢？这个是属于我们的一个创建分解线， 分体线，前提是比如我这一个把它移动一下啊，移动这里来，然后呢这个分体线是什么意思呢？你点下它，它就会养，让你有一个参考什么什么意思呢？就比如说我点击这一个，我参考这个边，是吧？然后第二步呢，我要参考这个边， 好，点击应用好，这时候你会发现啊，我们这里的有一根线形成的，那么这个线就代表我们的一个产品的大致的一个走向，知道吧？比如说我这个产品我移动了，那么他是相对于这个产品呢，是往上走的，所以说你会看到啊，他这里面会有一个线走上来，当然了这个东西我们一般都用不上，有的公司他是会要求你要出现这种 这种片一线出来啊，所以这种片一线出来，那么我们大部分呢，其实是用不到的，是吧？实际上这个就是一个走势，说白了一个引导线，就是你查看你的产品呢，大概是怎么一个什么样的一个分解方向，是不是？好，我们点关闭，点关闭完之后啊， 我们再看这个图标，这个图标什么意思呢？你给我点一个上壳，那么这个图标就会加量，加量情况下他这里是什么意思啊？说切换选定原件的分解状态，我点一下他，他又立马就回来了，是不是他就恢复了原样了？如果你再点下来，他又恢复回来了，是不是又恢复了？我们刚才分解分解的一个位置啊，这就是这个位置啊。 那么这一排都讲完了之后呢，我们看一下这个下面的，当然了，下面这个的话是什么意思呢？比如我，我也是平移这里面移动参考嘞，因为我们刚才说了，我们没有选择的时候，是有一个三角形，是有一个坐标系的一个方向内容，我们旋转，是吧？那种我们去移动，那么这个移动参考呢？实际上就是说白了就是移动的一个参考方向， 移动参考方向，比如我这里有个斜线，假如我这里有个斜线，你点这个斜线的话，那么移动的这个这个方向，他自动以这个斜线的方向来移动啊，这个应应该比较好懂啊，但是我们实际上这个也相对来说用的比较少啊，然后这个选项 选项里面复制是什么意思呢？这个等一下再讲啊，我先将这个产品呢，先将它呀进行一个大致的一个分解啊，我们移动我们选择，然后我们移动的电池的时候怎么去做？是不是怎么去做？ 比如我选择这个尚可选择这个地方， 哎，这面完成了，我把这个移除一下，是不是移除下之后呢？我看下这里是哪里，选中了没有 啊？把这个也去掉，是吧？然后呢这里面呢我们再来选第二个，比如说开关也移动一下，是不是放到这里来，然后我们电池呢，我们电池的时候选择第一个，如果你还想选择其他的话，按照 ctrl 电啊， ctrl 键选择多种选择多个零件进行一个同时移动， 然后呢这个盖呢我们也可以往这边移动，是吧？那么其他的方式呢？都是一样的，按住 ctrl 把这四个球来选中，也可以将它移动一下，是吧？包括这个地方也可以移动一下，对不对？好，移动完之后，比如说我这里面， 好，假如说这里面我们来看一下这个复制的位置，那么复制位置是什么意思呢？我们现在开始讲解，就是说，比如说我这个电池弹片，是吧？我这两个电池弹片呢，实际上呢我想跟我们的电池啊，一到一定了一样的位置，那当然 我们我们的电池已经移出来了，那我们想跟他来移动到我们这个装备之前的这种位置不变的情况下怎么做？那么这时候我们就用到复制，我们点一下复制的位置，然后呢这个零点呢，我们选取一下，把它移除掉，我们选取这个弹簧片呢， 选错了啊，弹完面选择他，选择他把，按住 ctrl 选择他，好。然后呢这个复制位置到哪里来？就到了我们这个电池的地方，你点一下他点击应用，你会发现，是不是我们的电子台面是不是也是放，也是放到我们这个电池一样的位置了？ 他这个位置相当于就跟我们在这个装备体里面的这个位置啊，是一样的啊，都是一样的位置，所以说这个复制就是在这里，他的意义就存在这里，知道吧？这增量呢，就是增量多少，你移动的有多少，知道吧？ 这个分离线呢，就是刚才说的这根线，他就可以调整你这个线的一个显示样式，比如说点花线呢，死线呢，这些东西，然后颜色都可以啊，所以说我们这个爆炸式图的这 一个讲解呢，基本上就这么多。然后呢你这个爆炸图，你的移动，移动的这个距离呢，就是尽量的紧凑一点，不要不要太过于稀疏了，知道吧？你包括这个地方是吧？包括你的上壳啊，也可以把它移动一下，是吧？你把这个嘞，你移动过去了，还可以把它移动一下，重新布局一下，是吧？还可以重新移一下， 对不对？你看这里都可以重新移动啊，看这里差不多这个样子，好嘞，这个上壳呢，这个电子盖可以这样移动， 点击确定好，确定完成了，比如说我们的报数已经完成之后，这是我们返回列表，是不是？那么你看这里也会出现个加号，当然刚才说了，我们这个加号是我们未保存吗？是不是我们已经分解出来了？我们只是没保存，点击右键选择保存，点击确定， 确定完成之后啊，这时候你会发现在关闭掉，这是我们的整个报道，试图啊，就已经完成了，是吧？所以说我们今天的这个报道试图讲解啊，我们就先讲解到这里啊。

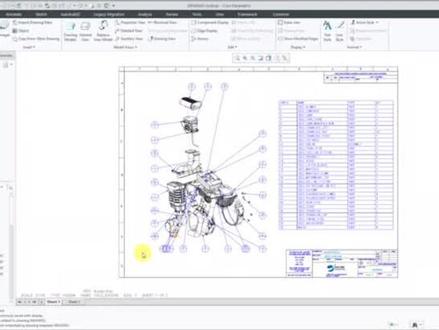

科一偶全猜数做爆炸图和 b o m。 没关系，就当我没爱。 爱过你没关系，你可以帮我， 我想做什么都。

分享个小技巧，让我们博一四点零自带的一个材料库里面，他会有一部分材料，但这个材料的话呢，可能只有一些不是特别常用的，然后呢在这里 如果我想用我自己的材料库，那怎么弄呢？首先我们先找到这个材料库的放置的代码，那这个代码的话呢，我们首先把它复制一下 啊，这个盘符后面话你可以持续添加啊，然后这是前面他的一个识别代码啊，就是你说的意思就是存放这个材料库的位置在哪里， 我们找到，找到之后的话，这里话呢我已经做好一些。呃，常用的一些材料材料啊，在里面放在这个房间里面， 然后呢我们找到我们这个启动目录下的这个配置文件啊，在下面这边添加一下这个代码，那这个路径记得要跟你那个是一样啊，点击他保存，保存之后的话，我们再去看一下这边的他有没有变更， 当你会发现他还是没有变更是什么原因呢？我们这边话要放置更新的配置文件之后，我们要把它关掉，软件要关掉 啊，然后呢重新把它打开这个软件， 然后我再随便给个零件啊，然后我这边就可以给给一个选项，这边选择一个材料，那这边就会有我们想要的。如果自己想添加一些材料进去的话，我们这边可以点一下这边之后 这边去更改，更改完之后的话呢，你这边你要什么数值，数值什么材料属性啊，就根据自己的要求去填写，那么一般在这软件里我只要需要给个密度就可以了， 给完之后点确认啊，然后你把它点点回来，点回来之后的话呢，他就会出现一个保存一个副本。那比如这个名称我已经改了啊，我改成另外一个零件，比如说 a 三， a 三，然后保存，保存在哪里呢？保存我们刚刚放置的那个位置下， 在这里选的是这边有个这里面，这里面保留在这里。 那点确认 完成啊，下次我们更新的时候，他就会有 这个材料库在这里面了啊。所以说这个可以通过自己的一些常用的材料库里面找到我们自己要的这个东西啊。用完之后的话呢，我们这个变更，然后记住要把它这个重启一下， 重启一下的话呢，这个这个就会识别我们相同的这个材料名称了啊。今天先分享到这里。

这是对钣金件有用的功能，注意看这份 excel 文件，确切的说，这是一份 excel 图文棒表，它包含了钣金件常规信息，比如数量版后图号、 材质、表面处理等有用的信息。那么这样的 excel 图文 bomb 是怎么做出来的呢？如果用通常的手动方法来做的话，想必非常困难， 那么我们可以通过维克钣金插件就可以轻松的实现切换到维克钣金拆图模块。点击模型图文命令，弹出对话框，对话框里可以编辑 excel 文件名、 excel 标题，每行放置的数量。 下面是统计当前组建的所有模型信息。点击表头类型这一列可以过滤它的模型类型，比如只输出所有 钣金键的图文信息，然后切换到卡片选项，在这里您可以勾选多个模型属性，那么他就会在 excel 文件里显示出来。点击开始按钮，程序就自动帮我们生成了 excel 图文棒表了。我们看一下输出的效果 怎么样，是不是非常的简单快捷呢？如果此视频对你有帮助的话，麻烦您点个赞，谢谢！
