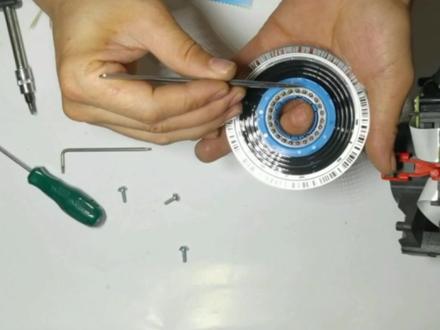

奔驰转换角内部故障维修常见转换角分两种,一种为零五到一零年奔驰老款二二幺幺六四等车型,另一种为一三年到二零年款奔驰二零四二幺二等车型。车辆现象为正常行驶时仪表防侧滑,故障灯突然点亮, 读取到故障码,是转角内存在内部故障读取数据流转角度为无效状态。今天视频内容讲解以上两款转角内部故障维修方法。将车辆方向回正后,拆掉转弯角模块,拿掉上外签, 拆卸四个螺丝,用镊子取下光源导体,在背面将信号导光盘三个固定卡扣撬开后拿掉信号导光盘一三到二零年款出现内部故障大部分都是因为信 套导光盘和光源导体脏污导致。导光盘可以用酒精和抹布擦洗干净。发光导体因为是塑料原件,拿棉签擦干净即即可,千万不要用清洗剂清洗。 安装正式点,按下图方法,将导光盘的中间位置三对准随动齿轮,小圆点对应齿轮,然后向下安装好导光盘, 卡好信号盘后安装上光源导体,旋转信号盘至信号盘圆点一,对准光源导体二,此时信号盘中间,此三应对准白色齿轮原点四, 正式对准后全部装齐即可。按照中间图片加上供电打铁通讯线,可以在平台上选择对应车型,直接测试转案者。维修结果 很少,一部分插完以后还不好,可以尝试一下方法。方法一,加含 cpu 及电源菱角。方法二,更换 tl e 七二六三电源芯片。方法三,数据丢失可用超边刷鞋正常数据。 方法是光源导体底座细小的连接线,断路部分可焊接零五到一零年奔驰老款二二幺幺六四等车型,车况主要有没有正式位置,常见故障如下,信号盘脏了,擦干净即可。二、 白色破纱卡扣弯折,轻微弯折,手掰正即可,严重的必须要更换新的。三、 cpu 开焊,将 cpu 银角全部补焊即可。四、数据损坏, 找同款正常转换角数据,刷写二四 lc 零四数据即可。
粉丝3.6万获赞12.2万

一张湿纸巾为客户省六千米,这款 w 二零四的奔驰 c 客户反映啊,防侧滑灯点亮,咱们拿专检啊,读一下故障码显示,怎样找传感器内部故障啊,针对这个问题啊,咱们只需要一张湿纸巾就能为客户省六千米,接下来咱们就演示一下具体怎么操作, 这个呢就是奔驰的转向柱开关中心,奔驰的转向角传感器啊,就集成在这个转向柱开关中心里面,大概费用是六千六百米 啊,大家看见了吗?这个呢就是这个转向角传感器的一个信号盘,他其实损坏的原因呢,就是因为这个信号盘啊,咱们可以拉近看一下信号盘上面特别的脏,导致信号失真,从而出现的故障啊,咱们现在要做的呢是用这个食指 纸巾把这个信号盘啊擦一下,然后再装回去就可以了,然后呢咱们把这个导光片呢用湿纸巾也进行擦拭一下。好,咱们现在呢说一下这个信号盘的安装证实来拉近往这看 啊,首先呢咱们看见这个白色齿轮上这个孔了吗?咱们先记住这个孔啊啊,这个证实呢其实非常的简单,就是刚才咱们看这个齿轮上这个呃圆点呢,对住这个信号盘这个齿的这个边缘位置,然后信号信号盘上这个这个圆点呢对住这两个导光板的中间位置, 这个证实咱们就对好了,直接装车测试一下。好,现在咱们装车测试啊,仪表故障已经完全消除了,奔驰修的多呀,技术没的说。

所有奔驰都会出现的故障故障码转向角传感器内部故障。今天把转向角传感器维修的完整方法及注意事项分享给大家。 按视频方法拆掉主气囊,拆下方向盘,固定螺丝,控制按键插头,拆下方向盘,拿掉防尘罩,用小一字螺丝刀向外挑红色卡扣,拔下组合开关,断开连接插头,拆掉组合开关。护罩内三颗螺丝,拆掉护罩,拆掉固定气囊线圈的四颗螺丝。 切记气囊线圈不要转动。然后拆掉导光原件,用一字螺丝刀挑开三个卡扣,拆下遮光盘,用湿巾擦拭遮光盘,擦拭导光原件以及发光点。之后按原位置装回。 切记小轮正式点对镊子所指位置遮光板正式点对导关软件第一个卡槽。维修完成。装车测试一切 ok! 每天更新汽车电子维修技术,喜欢的关注我吧!

碰到这一个故障,你是维修还是更换原厂配件?四千多奔驰车上面在 abs 系统里面爆了很多有关于转向角数据不可信的故障码, 其实这个都知道是奔驰的一个通病,但是很少能能够维修,我今天就把整套维修流程分享给大家。这个方向盘螺丝是 h 十的,我们把这个螺丝拆掉,拿掉这个防尘盖,然后这个枕头就可以把它拔出来,没有螺丝的可以把插头拔掉,使用 t 幺零的工具拆掉这后盖三个螺丝,先扣掉这个上盖 他是有四个卡位的,拿掉,然后把这个,然后拆掉这四个螺丝, 然后拿掉这个上盖,小心点,这里面就是遮光盘以及导光零件,我们需要把这个遮光盘拆下来清洗,拆卸这个小东西的时候一定要注意不要把它掰坏了,用这个小的焊针就很好磕了。这边 我们使用这个百分之七十五的医用酒精对他进行一个擦拭, 装好过后我们可以来对一下记号,将齿轮的小圆点垂直于这个信号盘的缺体边缘,然后将这个信号盘的小圆点对准我们的导光原件的 a 点。现在我们清除全车的故障码,现在仪表的防侧滑灯已经熄灭了。再来看这个倒车轨迹,我们打方向, 他是能够随着我们打方向而变化的。故障已经搞定了,车现在还没有走啊,这个报多少价钱合适?大家赶紧回复我一下。

那防止滑灯点亮,故障版转换注,模块转换角传感器损坏,这个呢是一个奔驰二幺的 s 的,这个车型呢比较老,转换角传感器啊,维修起来跟其他的还是不一样,咱们今天看一下这个车的转换角传感器怎么维修 好,就是这个东西坏了,咱们下一步就安排怎么维修的,咱们先把这个固定螺丝松开就能拿出来, 下一步呢就是把这个油丝给拿下来,这个油丝的位置啊,千万不要乱动,这个就是咱们的核心,待会把这个盖子拆开,就是转向角传感器啊,看见这个白色箭头了吗?然后这个上面也有个箭, 这两个箭头啊,在拆的时候一定要对齐,这个呢就是一个导光盘,其实呢就是他脏了,来试试键擦一擦,然后再把这个导光元件再拆一擦, 按正时装回去,这个问题就能搞定。我手上这个信号牌啊,在安装的时候是有正时的,现在啊将方法分享给大家,那随便一个位置咱们先装上,装上以后呢,以这个点为原点,咱们转,把它转到中间位置就可以了 啊,好,现在转不动了,转不动了以后回两圈,一圈两圈,回到正中间位置。好,现在就是正中间位置,这样再装起来就没有任何问题了。安装盖 啊,这个卡下就有一个位置,看见这个定位槽了吗? ok, 看装上去正好箭头对尖,箭头特别标准。现在啊咱们进行装车测试一下啊, 哎 啊,没有故障吧,这个问题我还没搞定,想解决这个问题啊,我收客户六百米,如果是客户啊,千万不要自己操作,因为啊,这个一不小心就有可能赔好几千。


大家好,今天教大家如何在车上维修奔驰的转向角度传感器。第一步,拆卸气囊,用改锥往里捅气囊即可取下。 取下气囊之后,我们用十的六角把方向盘的固定螺丝拆掉,做好,记好之后取下方向盘。取下方向盘之后, 我们会看到上面有个塑料的盖板,把塑料盖板撬下来,下面有个塑料垫片,把垫片拿下来,会有四颗 t 幺五固定气囊油丝的螺丝, 我们把螺丝拆掉就能把气囊螺丝取下来,这个时候我们就能看到转向角度传感器的相反了,这个时候不要动,我们看一眼电脑, 他报内部故障,还有信号无效。我们用一个占了八二年拉菲的棉签把相反擦拭干净,把上面这层擦拭干净就可以啊。擦完之后 棉签已经变黑了,说明上面很脏很脏。这个时候不要把转角角串气给他转太大角度,因为此时此刻我们不知道他的转角,所以我们要轻微的转动,把它擦干净即可。擦完之后我们重新打开钥匙门, 把官码清掉门之后再读起数据流,这个时候读官码已经没有内部故障了。再看一眼数据流 转向角,这个时候转向角已经有竖直了,说明我们已经修好了转动 信号牌,就能发现信号在变化。此时此刻我们的维修过程已经完成,再按照原来拆装的顺序把它装回去, 我这个维修过程就已经完成了。装好气囊之后,我们再用电脑清一下气囊的过程码,就可以完美的交车了。 我说的这个过程确实有点长,但我敢说这是全网啊,维修转咬转气啊,最全的教程,这个教程我希望啊所有的修理工都能学会,大家都能掌握这个方法,都可以 零成本的维修奔驰的转向角度传器。奔驰零成本维修的的方法有很多,比如二零四的 vip 了啊,还有什么转向锁了,还有什么啊,变相电脑了都可以,我会陆续的为大家分享这些 啊教程和经验,今天我分享的,如果大家学会了呃,大家一定要关注我,因为陆续的会为大家分享更多的奔驰维修的技巧和知识。 最后呢,我还想分享大家几个关于奔驰转型角度传感器的呃,几个不同车型的需要注意的事项,比如老款的啊, e 还有 s, 他那个向盘上啊,就有那个塑料的限位,他的限位, 我们在装之后啊,一定要用手转动,左两圈半,右两圈半,如果是不转的话,上车之后就容易损坏,里边那个啊属于是限位, 这样我们就无法再进行维修了。对于新款车来讲呢,这个大家说有证实,确实有他的位置,但我们为了啊防止他窜,我们最好做上记号,或者这个呢,我们已经拆下来了啊,然后我们现在把它打开, 主要的故障在哪里,然后还有注意的那些东西啊,就是等一会再说吧,先打开再说, 第一步呢,我们先把这个油丝拿掉啊,看到没有,这就是故障,这上面的黑色的,我们触碰一下看到没有 黑色的,就是导致他信号失真啊。拆装的时候呢,这个轮子和里面这个白色的轮子, 这个尺和里面的白色轮子是有一个证实的啊,我们重点把这个盘清洗一下,和这个 呃,发光源清清洗一下。另外啊,他不是还有个内部故障吗?对吧?这个内部故障呢与这个灰尘呢也有关系。 其次呢就是这个芯片啊,这个芯片坏了之后呢也会报一个内部故障。呃,在他彻底损坏之后呢?然后就挂不了档了。 定速啊,什么东西都用不了了啊?我们先把它清洗,我们已经拿下来了,我们简单的看一下这个证实啊,看到没?这个。

好,今天教大家维修一个啊,奔驰啊 w 二幺二 w 二零四,还有这个奔驰 vr 六零啊这款转向传感器,它的故障现象呢是仪表防侧滑灯亮,然后啊 转向传感器内部的故障码为控制模块内部故障,然后读取转向传感器是没有数据流的,接下来教大家怎么维修, 大部分的原因都是因为啊这个遮光这个铜牌脏污导致的,转向角传感器没有数据流,接下来我们分解这个转向角传感器, 首先啊去掉这个导光原件的卡扣,一面一个卡扣,用一个尖锐的东西一变, 然后放一边,然后卸掉,有有一个卡扣,在这下面有个卡扣,卸掉这个卡扣, 在这个背面啊,在这个背面有个卡扣,三个卡扣,这样呢我们就能取下这个遮光盘, 取下这个遮光盘之后,我们用啊干净的眼镜布或者用啊酒精湿巾进行擦拭,擦拭的过程中主要就擦拭这个 豁口处,然后将这个导光元件 擦拭干净, 擦拭干净之后,我们啊装回这个遮光盘。 装回这个遮光盘之前啊,给大家讲一下他的正直点,正直点在这个小轮上有一个小点小孔,这个小孔正对着这个白色啊齿牙 对准我们这个导铜的遮光盘,这有三个啊,齿槽中间的这个齿槽上, 这是一个 正时点,然后将卡上 对准之后,然后我们装回这个导光原件, 然后再检验一下这个证实啊, 我们资料内都会有这个提示啊。装完之后我们对一下这个正时的点,这个就是下边那个轮,那个点正好对这个卡头的紧头上这个侧。

奔驰车要没有这个毛病啊,我这第二天都干不下去了,又一个奔驰中招了,现在仪表上防侧滑的故障灯亮,我刚才呀拿电脑检测,报一个转向角度传感器出现内部故障,又是我最愿意干的活啊,猜对了,这玩意才好修呢,还好要价,擦一下就好开修, 东西已经拆回来了,就这个活啊,今天我用两分钟给他搞定这个呀,就是这个奔驰的转角传感器,故障率是非常非常的高,奔驰全系装的都是这款转角传感器,十个里边得有十五个,都有这个毛病,为啥这么说,有的一个车也都修两三遍呢。先把这里边这几个螺丝给他拆掉 啊。好,这边还有四个螺丝 好,拆下来了撬一下。 好,这个拿下来了,这个呢就是这里边的转向角传感器,那么正常如果出现这种故障啊,只能换这个,整个换挡杆,这个模组的总成,换一个烦恼,也不贵,四五千块钱,但是家不老换呢, 咱们单独给这个拿下来可以修啊,我们看一下这款奔驰的转角传感器啊,他出现故障损坏的原因呢,就是因为上面呢有一个这个黄色的这个导光盘脏了,咱们给擦一下,就可以解决这个问题。 咱们把上面这个导光盘呢给他整体拿下来,咱们给他擦一下。其实有很多人呢,也都知道里边这个导光盘脏了,但是擦上之后不好,里边有个注意事项,一会看一下, 先把上面这个透明这个小座呢给他拿下来,这把后面这块有个坎给他掰一下。好,我们看一下。这个导航盘呢已经拆下来了,咱们看一下啊,损坏的原因呢,就是因为上面呢 表面呢有一层灰尘,咱们给他擦一下就行啊,看一下行了,这个就可以了,咱们擦一下就行,我们在装的时候啊,一定要看一下有一个位置非常关键,就是说这个导航盘装完之后啊,他有个正式点 白色齿轮,上面呢有个小圆点,我们正好呢需要把这个白色齿轮的小圆点放到这个位置,如果不对好的话装上还会包裹账码。 好,这回找着对位置 看一下,是这个位置啊,上面这个齿轮上面这个点正好放到这,这个是最正确的位置。好,可以咱们再把上面透明这个座呢再给他按回去。好 好,可以了,这个就修好了,螺丝给他装上 好,里边还有三颗螺丝,好了咱们给他通电试一下吧,插上插头通电测试一下, 看下不转码 好了没有?刚才这个内部故障的故障码了,这个转向角传感器呢,现在就已经修好了,前前后后啊修这个转向角传感器啊,三分钟都没用上, 现在我修一个转向角传感器的价格呢在八百块钱,老铁们就这个活在你们当地,你们要是修能要多少钱,打在评论区告诉我。

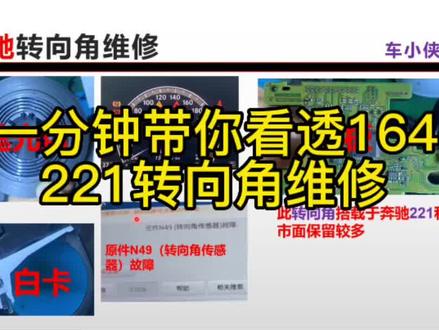

分享一个大家经常遇到的一个问题,这个问题主要出现在奔驰二二幺和幺六四地板上。出现问题的时候,仪表会提示 esp 停止运作,故障码为原件。 s 九转向角故障干货开始不是维修人员可以划走了。 经常维修的三个东西就是图中的遮光盘,白卡,还有这个主板。这三个东西的故障点是遮光盘脏污, 白卡的折断,还有 cpu 的开焊。然后这款转向角是没有正式点的,总共四千, 转到中间位置就是零度。我们来看维修这个遮光板的话是把它擦洗干净就行,也有需要更换的,但是个别力很少。这个白卡也是直接更换,市面上有很多可以直接买到。这个 cpu 就 正常加焊就可以,温度三百多度不要太高。还有一件事就是这个。左图是我给大家总结的一个家电图,应付外来发来的转型角,可以直接进系统看数据流,读不上码,但是目前发现二二幺底盘可能进币系统,幺六四是肯定可以进系统的。 右侧数据流为修复好的数据流。好了,点赞收藏加关注,修车不迷路!

仪表提示侧滑灯点亮以及碰撞预防辅助系统停止工作,读取故障码为转向轴传感器存在内部故障,然后我们读取转向角的数据流,可以看见转角的信号已经失效,然后左右转动方向盘, 转向角的碎轴依然没有显示,以此判断是转角传奇内部损坏。我们首先拆掉主气囊,完了气囊插头,这个气囊的一个卡啊,然后松开翻盘螺母拆卸的时候最好做个记号啊, 拔掉插头,拆一些上盖,拆一些固定螺丝,拔掉之后就可以看到导光盘了。首先我们拆一下导光片 擦拭啊,把上面的灰尘擦掉,再擦拭这个导光盘的时候一定要轻一点压啊,弄好之后对上这个位置装车去测试看行不行。清理导光布件后故障依旧,这时需要对 cpu 数据进行处理, 连接变声器读取数据,读取原车数据并备份,然后写入全新数据,装车匹配搞定。

都说啊,奔驰的配件贵,今天我给大家看一下我如何帮这个奔驰省钱。四 s 店报价五千多啊。维修咱们这个转向角度传感器 abi 灯亮啊,咱们看一下我如何给他干成三百千,三百块钱。今天遇到一个奔驰通病, 转一下角传感器损坏啊,是在这方盘底下有很多人呢,去换这个东西,大约应该在三千多。那么咱们今天给他拆下来进行维修一下,拆一下 松开螺丝 就是问题出现在这块啊。左眼角处理器在这呢, 取下这个反光片的时候发现这块掉东西了啊。现在继续往下清洗。这个遮光盘上面全是杂质啊,没拍清。 撞回西南好打油门,倒车 多少灯全都熄灭搞定啊,装车。

奔驰转向角度传感器损坏,转向角度一出,维修转向角模块。

能整随时来我这取啊,取好直接给你,修不好就当练手了。今天这一个奔驰的通病,想想咱们曾经让专修电子的坑了多少,看一眼来,什么问题,什么故事现象,来看一下,来近近点来, 仪表各种防侧滑灯亮啊,专修奔驰,一看一打眼都知道咋回事啊?转向角传感器内部故障,清理完的效果,看见没?老埋汰了,这就是说白了,长时间的埋汰,灰尘挡住了光光环啊,这清理完百分之九十九就能解决这个问题。 清洗完成后,咱们准备安装。说一下这个信号盘有证实点啊,首先这个点对准最边上这个点啊,他对上,然后这个证实这个齿轮,这有个豁的点,对,中间这个黑牙啊,对上他, ok 了。视频最后呢,处理方法,更换了一个全新的转角传感器,你说这玩意数据也写了,也擦干净的,就是报里边转角内部故障,哈哈,也请教了很多高人啊,都没白聊,我不知道你们能不能整。

现在报这个转向角传感器存在内部故障。 n 四九他一报这个故障码,防侧滑故障灯亮了,就说明这个转向角传感器有问题。 哪个是转眼角传感器啊。就是方向盘后面这个。呃,就是转眼角传感器。能修也能换。正常。是换还是修正常。你要是你正常不差钱,你就是换呗。你那换一个呗。 坏。我没有啊,你只会修呗。对,我就是修那修。能用得住吗?一样我也能,一样能用住。你要修我就给你拆。修那修那修吧那修吧。 这个就是 看下这啊, 只要是防侧滑灯亮,全是这个刀光盘上面脏了,我们就拿一个湿巾给这个刀光盘上面这个脏的给他擦一下啊,就可以解决这个问题。正好拆下来了,擦干净 进系统了,你看没有。没有故障码。 现在灯没灭,因为现在在进系统,等一会退出来就灭了就好了。都是一切正常。


这是一款奔驰 e 二幺二底盘的转角传感器故障现象呢是亮侧滑灯,转向轴模块里面不好,转角传感器内部故障。下面我们接好平台先看一下。 我们可以看到现在报一个转向角传感器存在内部故障,我们读取数据流。转向角传感器存在内部故障。是下面我们开始进行分解维修, 后面有三个卡扣,敲一下把它拿掉。 关于这个奔驰的转向角传感器包内不故障这个通病,很多人说法不一样,有的说是 cpu 数据坏了,有的说是电源芯片坏了,有的说是这个光感脏了。这个不一定啊,具体要看情况。我们维修的方法呢是给这 这个 cpu 覆盖一份好的转向角数据,同款车型的,然后这些导光体进行清洗,然后重新组装。 现在这个数据我们已经写好了,然后导光体也已经清洗好了,现在开始组装。由于在读写数据的过程中,摄影师不在线,而且过程比较繁琐,所以就不拍了。不可能,绝对不可能, 这个齿轮的点要对好。 现在已经组装好了,开始测试一下,读取一下故障码。现在这个转向就成了新内部故障,已经变成了历史故障,可以清除 掉。读取十字流角度,现在正常, 完全没有问题,打包发货。
