creo零件清除颜色设置

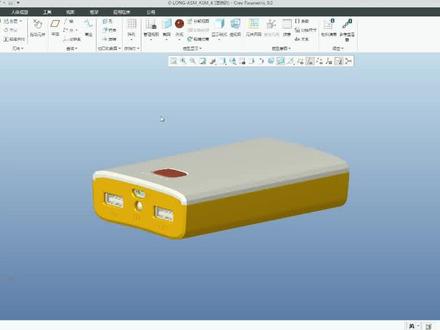

大家好，今天我们来讲解在装备体的模式下，如何去更改单个零件的一个显示样式， 那么这里呢，我有一个充电宝的一个装备点案例，那假如说我想查看这一个充电宝上下壳之间的一个纸口扣位装备情况是怎么样的，那么我们怎么去做？ 我们可以点击这一个下壳的表面，然后选择模型显示下方原件显示样式，然后在里面点击这个透明， 这时候我们可以看到啊，我们的下壳就变成透明状了，那么这种情况下，我们就很方便的可以查看我们的纸口和扣位的一个装备情况。但是这种更改方法呢，他有 一个弊端，那是什么呢？就是我们如果说整体的去改变这个装备体的一个显示样式啊，比如说我改成这种带边着色，你会发现呢，我们这一个下壳呢，目前来说还是一个透明的，那怎么样去恢复我们最开始的一个着色模式？ 我们可以点击这里面的一个视图管理器，找到这里面有一个样式，在这个样式里面呢，我们可以双击这个主样式，双击他。 好，这时候你会看到我们整个装备体就恢复到最开始的一个样式了，我们直接点击关闭，这时候我们再来更改他的显示样式，你会发现我们现在所有的装备体啊，都变成了这种带边着色的。 好，那么今天我们这一个在装备体模式下，如何去更改单个里面的一个显示样式？就讲解到这里。

产品上完色之后，我们想要去改它的一个颜色亮度，怎么去改？比如说我们选择到视图，选择到这个彩色球， 像这个颜色我们是给好了的，我们可以给他进行一个编辑，然后出来这样的一个对话框，如果你喜欢他是透明的或者是带反射的，或者说是一个光亮，我们可以自己来调整想要的效果，你看我们的零件就变成了这个颜色， 所以说这个彩色球我们是可以自己进行重新编辑，可以关注我，每天分享一些小技巧。

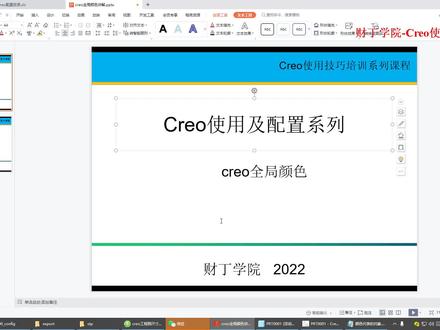

大家好，这节课我们来讲克里尔全集元首可能很多书写着 对可乐不是很了解，特别对颜色不是不清楚，是哪里设置这个颜色的，我们会读过程中的线条或者中心线和标志的时候，尺寸线，尺寸啊，字体的颜色到底在哪里设置， 可能很多朋友都是不清楚，那怎么样去测字，他能够符合我们自己的一个颜色的需求？这节课我们来讲一下如何去测字，这个菲尔的全局颜色， 我们打开扣六，这是我们画一个简单的图形，我们打开一下 那个颜色的色素是在选项这里系统外观图形，对这有个几何，有几何就是我们这个几何体，几何体他的 边框的颜色，这个边框的颜色不是在我们餐厅图上显示，而是在我们工程图上显示，就像我们这里工程图而显示的是一个白色 隐藏线，也是我们工程图上像这个是隐藏线的是一个灰色 曲面啊，曲草会和曲面和面组，这些都是我们实体上就餐的模型上显示的颜色，草会， 我们这个是少会来一个圆，所以这个圆的边线它就是我们少会设置的颜色。 这头边呢是我们曲线，曲线是从哪里画的？那个曲线在机中这个曲线，这里全是机中曲线显示颜色。面主，我们这有个面，我们孵出来一个面出来，这个面主的颜色我们通过线宽就可以显示出来，对 线宽包括我们几何，几何的你线宽的时候也是能显示他是白色的，像几何和面组这两个都是通过线宽才能显示。 那右边这些都是我们草柜里面或者是工程图里面设置的， 我们打开一下我们的工程图，我们打开一个对对应的 这个功能很图，功能图这个颜色，我们尺寸和尺寸线是设置成一样的，其实可以改为不一样，我们改先改一下为不一样的颜色， 所以是在我看看是哪个选项， 这里我们直接找不到，我们查找。 对，我们这里专用 task 卡只会涂完版颜色，我们这个是字母颜色，字母颜色就是我们刚才在这里 也是这个跟字母是同个颜色，如果我们用边高亮边颜颜色就是边的高亮 颜色是高亮颜色，我们选这个，那他就两个就喜欢开了呀， 运用 梦想还没生翘，我看看你 对 选择高两边，这还是还是没显示，没显示我们是不理他，如果设置了他，他生效了， 从下他颜色是不一样的，我们就单独在这里讲 颜色，这个几种，这是我们的几种轴，这个颜色字母，这个就是我们字母。然后这些玩具， 那刚才我们那个设置他没参效，有参效的话他他的尺寸线和尺寸是不一样的， 他的尺寸线是字母的颜色，而尺寸又是一个边图时的颜色， 我们跟我们现在已经测试成功了哦，但是我们两个是说是一样的，所以他全部拍完，我们改一下这个字母的颜色，对这个字母的颜色，这个这个字母是说这个时辰线 啊，边图书，这是我们做题的颜色，一选就是我们放在这里的显示这个有选定，完全他就选出一种颜色，主要是我方便我们操作的时候能够区分开来。 第二个选定是我们就是我们草柜里面那些线条的颜色， 这个用的不多，这背景是我们已经测试的背景，背景我们有白色是白色，黑色这个是我们工厂土里面的一个颜色， 所以这个颜色其实其实第一束的颜色是我们制定意义的颜色的 玩具定义的人说在哪里，一般在我们这个其实位置里面配置玩家 空屁也就七十位置里面有个颜色，这个颜色就是墨艳的颜色，像这些全部是墨艳的，如果你改动了任何一个颜色，那你就要导师把之前的颜色给替换掉， 你需要第一次，如果没有你直接导出，那他就按照你这个颜色来， 当然这里导出后，你还要设置一个关联的配置才行，比如在哪里设置呢？比如在这里空气全局设置里面， 这里你可以查找查找一个颜色，还会有个颜色入镜颜色完全 对系统颜色，这里就关联关联啊，如果没有你就浏览，浏览到刚才你保存了那个颜色，在这里玩配置玩家 这里选择颜色，这个全局颜色，这个完颜色完件直接打开添加之后你再保持配置完成，这样的话就保就能够保存我们更改的一个颜色。 我们平时关心呢，其实没有多少 曲线，我们隐藏一下， 因为我们大多数，我们是分析我们书这个工人图，工人图能构起 更丰富的显示我们的内容。我们关心的是哪几个选项呢？哪几种颜色是一个是几何，一个是隐藏线，几何隐藏线， 第三个是数数线，数数线如果我们测试为高亮的话，那个颜色变往变成边图书，而数数线就是字母 还有中心线一个基准的颜色，对，做基准的颜色，只要做做几个颜色是我们关心的。 当然他导到 cd 并不是按着这个来导致 cad， 他还有另外一个文件，我们劣迹啊。颜色代表着具体的意义，一个字母，一个尺寸线， 这手术线表或者表格的颜色，这种就是这种角落颜色或中心线 这种轴中心线的颜色。 边边图书也就是加量边，他是完注的颜色，这是完注的颜色，是加量边的。 预选图书预选就是我们放在草图或母鸡上才显示的颜色，所以放在这里，你看宽，这是个蓝色，我们肯定是蓝色，选定就是选中选中后的颜色，我一选中他就是红色。 易染机几何，易染几何就是草图草图线条的颜色。塑料像目前是。塑料像目前是，就是我们一个 朝会上没有约束的数数和数数线的颜色。第二选定，第二选定是朝会中心线的颜色。 几何就不能涂外形的颜色，面子是不能涂面子的颜色。草味对主要项目突出就模型自吸浅色的首饰颜色，这怎么说呢？ 这是我们主要图项目图书，也就是我们刚开始如果没有这些这个属性， 我们直接通过这里自吸直接显示，对，他就显示了这个颜色，这个颜色就是我们 是我们那个模型字体显示的颜色，但这个是我因为我们设置了这个高边，所以他这个就不受影响了，如果是字母颜色，他就会受到影响。 设置高边 减四十五下， 对这个有设置的高编词它就无效，所以我们的颜色设置主要是讲到这里，谢谢大家。

大家好，我是建设者，我们今天讲一下可有去除参数的功能，像魔神术这里呢，这些特长操作步骤可不可以把它一次性的去除掉，而且是可以的啊。首先我们看一下 ug 这里，尤其魔神术这里的特长，我们要去掉的话是非常简单的，也是非常普通的一个面料，就是移除参数的这个功能 啊，我们点击一下这里，然后点击要去掉的产品，然后我们点击确定啊，这样我们我们看一下模型数这里呢，他就把这个参数的给去掉了，就把所有的操作步骤都去掉了，这就是去除参数的功能。 然后呢我们回到 ko 这里啊，像这个魔仙术，我们可以首先把它全部都选择上，我们按住下面他的四五件这个辅助选择，一次性的把它选择套好。之后呢，我们点击这个折叠啊折叠，这样 有些想象啊，大家看一下啊，一般我们默认就可以了，如果大家不了解的话，也可以在汽车勾选或者勾选上试一下，然后点击确定啊，这样我们看一下模型数件的呢，他就所有的都去掉了， 把所有的特点都去掉，这就是我们所谓的一个去除参数功能啊，我们回头看一下这个折叠啊，这个神像这里， 这样呢，我就不过多介绍了，大家自己去详细看一下吧。啊，这就是我们今天要讲的，谢谢大家观看，再见。

当我们想让草绘的背景颜色和零件的背景颜色是不一样的，可以怎么操作呢？我们可以选择到文件里面的选项，找到这里的系统外观，将这一个图形打开，在这里选择背景颜色， 比如我们这里给他设置成一个黑色，然后将这一个颜色导出来，比如这里选择放到桌面选择确定，我们再将它导入进来，选择到这个文件选择打开，再给他一个导出配置， 选择确定确定。当我们在选择一个面进入到草绘里面的时候呢？那么现在他的背景颜色和零件界面就是两个颜色，当我们进入到绘图模式里面的时候，我们的绘图背景颜色和草绘界面的背景颜色就是一模一样的。每天分享一个 carry out 小知识。

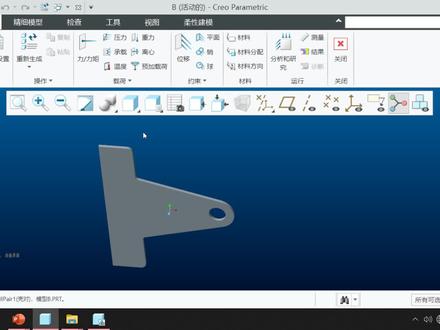

那这个过程就是优化一个过程， 在这里呢，首先第一步是干嘛呢？我们点击这个啊，材料分配，材料分配在这里呢，为这个连接分配他的刚属性，对不对？材料点击确定， 那可以看到一个材料的属性，对吧？接下来呢，我们点击什么呢？点击位移约数，位移约数是这个地方，这个地方和其他零件是焊在一起的，模拟呢？是焊接的过程，对不对？点击好，这是完全约束，完全约束之后这个地方，这个地方， 因为这个零件简单，我没必要做简化，但是简化更好。简化目的是什么？片状的对不对？曲面状的，如果不是什么呢？不简化的话是什么样子？我不简化了啊，你可以直接点击什么呢？点 这个例句，直接选择这个面，对吧？里面那个面，这个面是什么呢？是歪方向，我这是歪方向，负的五百牛，对吧？五百牛，点确定好？ 如果是简化的话要选边，不简化的话直接选里面的面就行了，我现在选的是面，因为这个连接太简单了，对不对？一下子分析出来了，好，这个定义完成之后了，干嘛来点击分析分析？看我这里有完成的，我再点击，先借一个。先借一个啊， 名称呢是二，对吧？分析二，然后呢？点击分析，点击四，点击四好运行，运行结束 结束之后呢？点击什么？点击这个查看，点查看的时候应立直，应立直查看，查看单位是照帕，对吧？这是显示位置，显示位置的话， 你可以显示这个曲面的某个曲面，某个体积块和某个零件。我这是全部的，那以后我们会介绍这个显示全部显示位置的应用来显示选项，好连续的去色调，指的是这个颜色的一个 变形，变形，还有叠加位变形的，对吧？位变形的字头原始模型啊，这个种你可以选还是不选都没关系， 在这里呢，还可以选择，就是元素的边，元素窄和显示是约束，可以勾选上去啊，不勾选没关系，点动画，然后呢？点击正片，确定好，你可以看到我们我不是片状的啊， 对不对啊？理想化还是片状的来，通过这个分析我们可以看到那个什么呢？这个力值在哪里来力，这个的应力值是四十四，是四十四啊，四十四。 分析完成之后我要优化这个零件，我优化这个到多少嘞？到三十到三十，应力值是三十的时候是多少？这个应力值 啊，那接下来呢，我要查看什么东西呢？这个十五度的角度值，十五的角度值 和这个应力的变化，那我点击文件，点击新界敏感度设计研究， 我选择第第二个分析结果，第二个分析结果对吧？就是刚才我创建那个，然后点击尺寸点模型，选十五的这个角度值，当前是十五啊，开始值，你可以输入二 给他，这范围中指是二十，也就是让这个零件呢，从二十零件的，也就是让这个角度值有二二到二十之间变化。看他的硬力的对比啊，应力对比，当天值是十五，你的输入值啊，开始和中值值，不能 啊，不能小于和大于，不能小于这个值啊。点击完成之后，好，第二个优化对不对？你看我这里是第三个优化了啊，就是全全局敏感度 分析，点击确定，确定确定之后呢？我们看他分析的一个什么，这是分析的过程，就是运行状态，正在研究啊， 好，运行完成，对吧？运行完成点关闭，关闭之后呢，点击查看这个。查看什么呢？查看他应力值 和尺寸的变化，就是尺，那应力这个是应力值， vm 这个啊，点击确定，然后呢？点击确定， 我们可以看到 就是这个角度值有二到二十之间，他的硬力的变化，我们发现他这个角度值越大，硬力值越小，对不对？那我刚才说了，我的硬力值要求在多少呢？ 三十，三十的话，你可以看到他超过二十了，对不对？那我们再选一个范围啊，选物范围是什么呢？应立直， 我们取一个区间这个纸这个地方看。假如说他八十啊，我反过来八十，因为刚才是三十嘛，三十不好选了，我们选八十。我的要求值要求是应力值， 要的是八十，但是你小也可以啊，多少都没问题，也就是在这里面选，也就只能在这个二二的二十之间 选选这个范围值啊。你的，你要看你的要求值，就是你的定值是不是超过这个范围了，如果超过了，你肯定什么呢？再加一些尺寸，比方说二十五 啊，继续做分析，那反过来加说我要剩八十，由于原来是四十，对不对？我要是八十，八十的时候是六到八之间吗？对不对？六尺寸六到八之间，那我选八十， 关闭不保存好，接下来我要优化模型了，那我这个应力支持八十的时候，这个角度支持多少，正好满足他嘞？我们通过敏感度分析可以看到他在六和八字间，对不对？ 好，点击，点击文件，点击先进优化设计研究，研究的话，这里呢，我们选择 最大绝对最小绝对值。这个我的分析的对象是什么嘞？ 这默认的是一个质量，我们选及这个测量，我们在这里呢查找预定意义的一个 vm， 就是应力的点击确定，确定之后设计极限，我要定义我的极限啊，定义极限，定义极限的是什么呢？是应力的选择应力 vm 好点确定啊，这里呢？我让他等于八十，对吧？这里我输入八十。 八十之后呢，我在这里呢，下面是选择它尺寸， 因为这个分辨率问题啊，这个 分辨率问题按中键就可以了，中键不行，得我选下面的参数，因为这个我分别率是一百七的，所以说下面要选不上去啊，选不上去的话，这样把分别率再调一下。 好，这里看，点击选择这个尺寸，十五的尺寸，对吧？ 我的要求值是八十，那变量值当前是十五，他的要求是带多少来？二，最小值 二十之间进行变化，最大最小初始，初始和当前是一致的，只要点击完成，完成之后呢？第四个优化我们点击什么呢？点击运行， 运行的时候我们看他这个运行的过程，这是计算的过程。 哦，违规了，啥叫违规了？这里有显的就是八十，可能显得你看这地方满足工差，违规，违规，就是刚才说那个八十八，不是八十啊，没关系，我们看一下点击， 点击之后呢，这分析后的啊，我们点击看他这个应力值是多少。应力值抓胖七十九，看到没有？ 优化后的是七十九，这里七十九点六，就四舍五入八十吗？对吧？就是接近了。那我点击关闭，关闭。关闭之后呢？我们点击信息， 这里有个优化历史，点击一下。那之前是十五，是十五度啊，看一下他会变化，变为十一点四十六了，十一点，然后点击完成。好， 那这个数值十一点十六度都是我的要求数值， 这是优化后的，就是我的应力液在八十的时候，这个角度值是十一点四六。 哎，这是优化的过程啊，优化的过程。

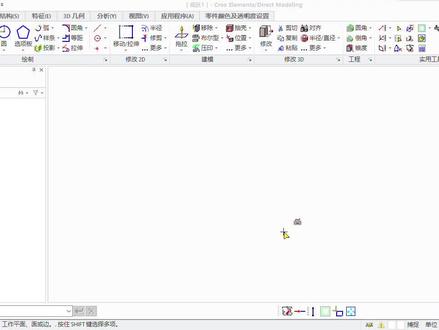

好，我们来看一下这个导入 dwg 文件到工作平面去进行实体建模线条的处理。首先你直接创建一个工作平面， 然后在文件中点击打开，选择你要导入的 dwg 文件，点击加载。 这画面调整。我可以看到这就是加载进来的， 这是奥迪的线条，那么用户说在这上面通过这个转换命令。哇，转换是真的吗？ 不是，他不是无法转换，他只是在新的版本，为了兼容工程图。所以说导入进来这些线都赋予了相应的属性， 颜色属性。比如说我们点一条线，点邮件来看外地边属性看他已经赋予了白色。 所以说呢，你会看到这颜色并没有更改。其实这很简单，你只需要通过修改二 d 二 d 边属性框，选所有导入进来的边，然后呢把它颜色给他设为无，线的类型也给他设为无。 这样就变成了和我们自己在这里面创建线条一样，你看这个是不是间沟线。所以说你这个时候再来运用这个修改 转换几何，那么这些全部就转换成了参考线。 这个时候呢，由于转挡可能带来一些结合工差的更改，所以说有的时候导入进来这些线条呢，会有断点啊等等情况。那么在你直接实际在这上面去选择你要操作的部分，去给他做一个描线， 通过这个拉伸线条，然后去选择你需要的部分，去给他做描线的动作，然后去给他做拉伸的操作。 比如说假设我要去把这部分，我要去给他做拉伸。 看假设这部分和拉伸，那你就可以把这一部分给他描线描出来，然后去给他做一个拉伸的动作。 在实际建构中呢，当然你是要了解你的整个结构图的特点，然后把他们需要的部分给他。通过这个草图里面的拉伸。 其实这个中文翻译感觉挺奇怪的，应该是一个扫描线啊，扫正你所需要的这样一个白色的企鹅线，然后针对需要地方去给他拉伸长料和剪料就可以了。所以说应该不说，纯 在说早期版本可以这样做，高版本不能。而是在高版中，他有了一些啊在高版中所对应的特性。那我们针对这个特性要知道怎么去处理 好。在这呢，我就做这样个简单的说明，谢谢。

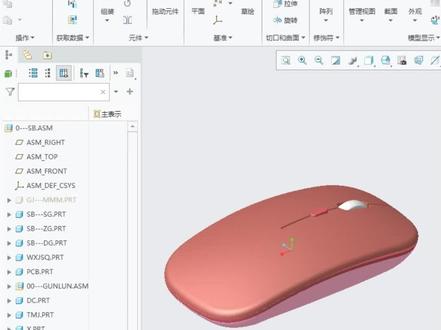

我们的结构图档导成 stp 格式啊，怎么要让他的这个零件的颜色保持不变？我们选择文件，选择另存为这个地方，选择保存我们的副本， 然后在这里啊，我们选择 stp 格式啊，选择自己的一个路径，然后在选项当中我们选择这一个，点击确定导出的 stp， 它就是带有颜色的。如果说有同学想要相关资料的，可以私信我，也可以评论区回复六六六。

在 curry 软件中如何快速的设置零件的材料？下面请看我的操作。我们在数据交换这一栏点击更改材料这个按钮， 然后在弹出的对话框里面选择你所需要的材料，这里面材料根据需求选择， 比如我选择一个 三八落寞女， 材料选择好了之后，我们点击恢复完成操作，这样我们就完成了材料的设置， 我们可以在这里可以看到材料已经改成了三八落寞女。 当然有的人肯定要说了，假如我想手动输入材料该如何操作？我们在键盘上按快捷键 k， 然后在这里我们把这个 m 这个参数把它改成幺，然后再 材料这里你就可以任意通过键盘输入的方式去更改材料了，比如我把它改成 a 六零六幺， 当然这种键盘输入的材料他是没有材料属性的，他是不能够用于统计零件的重量。 设置完成之后，我们点击恢复即可， 我们再点击参数，我们可以看到这里的材料 他已经修改完毕， 这就是库瑞尔里面零件材料设置的方法，我们就介绍到这里，谢谢观看，再见！
