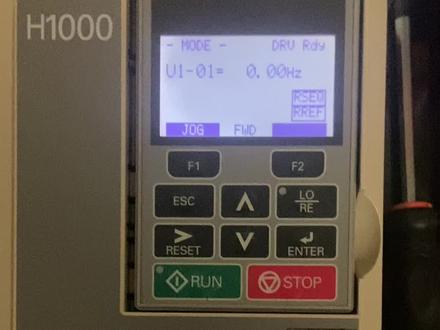

h 一千通过面板改变输出频率,嗯,首先我们,嗯先点击 roi 本地操作, 然后现在设定的频率是三赫兹,然后我们把它变成六五赫兹,我们先进入 ant 进入,然后选择为一键 一到三的位置四五,然后我们点击 enter 确定现在协助,协助完毕,那我们就可以启动了, 他现在就以五赫兹的频率进行运行。

今天我们介绍上海天地采煤机使用的安川 h 一千的变频器啊,当然是应用于我们采煤机的牵引电机。 呃,安卓 h 一千变频器呢,他是重载高性能的变频器,四百伏的等级呢,他的提供的功率是零点四到三百一十五千瓦,我们采煤机呢一般用也就是几十千瓦啊, 他的控制短子呢,首先他在这个呃节点输入有 s 一到 s 十二啊,主要用于我我们采煤机的启停啊,这个方向的控制,以及这个呃故障节点的接入,还有我们嗯爆炸确认节点的接入等啊。 呃,他的输出的节点呢,有 m 一 m 二啊,在我们产品机当中呢,我们用于这个爆炸的这个制动器的控制啊, 另外呢,它还有多功能的光偶输出啊, p 一到 p 四啊,另外呢还有多功能的模拟输入,是 a 一到 a 三啊。 呃,我们在这个踩喷机当中呢,使用的是 a 一啊,是对通过模拟量去控制变频器这个输出的频率啊, 此外呢,还有多功能的那个模拟量的监控的输出 f m 和 a m 啊,我们在这个采蜜机当中呢,用的是 a m 啊,是监测变频器的输出电流。 我们看呢,这是他的这个操作面板啊,这个是他们操作面板的显示啊,第一是正常显示啊,第二个呢是这个显示的故障,这是上海天地改装的 h 一,现在变频 器在内部。呃,这是变频器的这个控制的。呃接线端子啊,我们看前面的这是这个输入的啊,数字量的输入啊,这是这个模拟量的输入啊, 呃,以及呢这个呃继电器的故障的继电器输出,还有我们的 m 一 m 二的这个多功能接点的输出啊。 首先我们对变频器得控制呢,呃,我们要对他的运行指令进行设置,运行指令就是,呃对他的这个正转反转和停止进行设置啊, 呃,他的参数呢是 b 一杠二零二啊,有这么几种设置,一个是呢这个操作器,也就是我们的那个这个操作的面板啊,呃,他设为一的时候呢,就是控制回路的 端子啊,控制不住端子呢,有有这么几种,一个是两线制的,这个是这个这个声控一,两线制,这声控二,还有那个三线制啊,呃,当我们选择这个二的时候呢,他是这个 me modbas 的通讯啊,选择三的时候呢,就是这个 选购卡,我们在这个产品机当中呢,我们设定是控制回路的端子,而且呢我们设置的是两键制这个数控一啊,那么他呢就是呃 接点啊,接点这个这个 s 一和 s 二,控制接点 s 一呢,这这闭合的时候呢,就是他是这个正转啊,呃,然后断开的时候呢,就是停止啊,呃接点 s 二呢,就是反转的时候呢?是这个,呃接通的是反转啊,断开的时候是停止啊,他呢是通过我们这个初始化的这个参数 a 一杠零三啊,我们把它设为二二二零之后啊,就达到了这个我们两千制数控一的这种,呃,这种功能啊, 我们看这个设置完了以后,我们看这个这个 s 一呢,就是我们的这个呃正转运行停止啊, s 二呢?反转运行停止啊,这是我们通过设置以后呢,我们就这个呃占用了 s 一 s 二这两个输入啊, 呃,同时我们还看有这个,其他的有这个这个,呃故障输入啊,还有一些这个复位等啊。嗯,我们看这个设置 参数, h 一杠零一到 h 一杠二这个幺二,它呢就是设置我们端子 s 一到 s 十二的这些功能的啊,它这些功能呢?这个有很多啊, 呃,包括我们这个,呃这个几千支的这个声控,是吧?这个我们这个读段速的一些指令啊,等等啊,我们这里需要说的就是说我们选定的这个复位这一段呢,我们就需要给他设定为十字啊,叫故障复位, 我们这个需要这个紧急停止的,这这个呢这一段呢我们就给他设定为这个呃二十八啊, 呃另外呢还有一个 g g 封锁指令啊,这时候呢,这个我们是控制变频器呢,这个呃让他呢没有输出了啊,让他停止工作啊,这时候呢就设定为九,这是我们这个在采煤机变频器当中设置的, 我们现在以这个一号变频器这个输入端的为例啊,简单的介绍一下啊, s 一 s 二 向左向右,这我们不说了啊,呃 s 三啊,这个输入 s 三,我们呢这个给它设置为是外部故障 啊,也就是变频器的设置呢,是外部故障。当这些这个节点闭合的时候呢,那就这个变频器呢就要这个停机啊,报警说是这个外部故障啊。 呃外部故障呢,有两个节点进行敞敞开点啊,进行并联,其中一个是 r c 五,这个 呃也就是我们再生单元的这个故障集电器的输出啊,如果我们再生单元这个出现故障了,那么那就这个节点闭合啊,这时候呢,我们在这个变频器呢叫停止工作啊。 呃,另外一个呢,就是这个,呃, k h 二,这个杠 k 九点二也是是 k k 九啊,这个 继电器的节点啊,那么 k 九是啥呢?呃, k 九是我们一号或者二号变频器出现了漏电啊,还有过压欠压这种情况啊,那么这个节点呢叫动作啊,这时候呢,我们两个变频器都要停止工作啊。 呃,此外呢,刚才我们介绍了一个这个 gdb 锁啊, gdb 锁啊,它使的是一个长臂点啊, 机机闭锁他的这个控制功能啊,在这个我们的产品机的控制功能呢,就是这个一号二号变频器,当其中一个出现了故障,那么呢,因为因为有一个出现故障了,我们另一个变频器, 呃,单机呢是没法工作的啊,也需要这个给他停下来啊,也就是说我们发现对方那个这个其中一个,呃出现了这个 故障,那么呢我们这个便秘器呢,就要停止工作啊,他停止工作的方式就是实现积极闭锁,我们就没有输出了啊。啊?这个 s 四呢,就是我们设定的是这个复位, 呃,这是二号变频器啊,设置跟这个一号变频器基本上是一样的啊,我们这两个变频器啊,不像这个 a、 b、 b 的啊,这个分为主从我们这两个变频器的控制都是由 p、 r、 c 来进行,同时进行控制啊, 我们设置完变频器的运行指令,那么我们需要给他指定他的频率是由谁来控制的啊?这个参数呢是 b 一杠零一啊,呃,可选呢,有这个操作器啊,有这个控制回落端子等啊。呃我们这个采煤机呢使用的控 控制回路的端子,控制回路这个端子的模拟量输入呢,有 a 一、 a 二、 a 三哈,我们这个采木机呢选用的是 a 一哈,呃信号电瓶呢,也可以进进行这个选择,通过这个 a 三杠零一哈选择是这个领导式服,还有副式服到正式服哈,我们选领导式服。 呃,同时呢我们给他设定为这个主数频率指令啊,那么我们就是 h 三杠二零杠的,我们设定为这个零啊。 呃,我们看这是采煤机实际的这个电路图啊,我们看这个 a 的一点啊,是速度一的指令啊,这速度一指令就是指我们这个呃一号变频器的啊, 呃这个模拟量的这个,呃输出呢,是由 p l c 在这个呃这个模 音量的输出的这个模块呢进行的输出啊,他使用的是记忆的这个,呃 p l c 啊,同时我们介绍一下这个我们监测的这个牵引的电流啊,是通过这个 a m 这一点啊,呃 a m 这一点的设置呢,是通过 h 四杠零四啊, 他的这个,呃这个输出,也就是他的这个监控的这个参数呢,我们给他设定为这个 u 一杠二零三啊, u 一杠二零三呢,就是这个电流啊,变频器的这个输出电流啊,这样呢,我们把 h 四杠零四设定为幺零三啊,就可以了,在这个 呃这个 a m 呢,这这一端呢,我们就可以得到这个变频器的电流。呃多速多段速控制啊,这个,呃这个采木机当中呢,应用的是 s 六 s 九和 s 十啊,也就是这个,呃利用这个三个节点啊,这个是很通过这个呃远近控制啊,近控呢,就是我们在这个采木机跟前呢,这对他的这个速度呢,通过这几个开关呢来按,让他再按一定速度进行运行,特别是我们在检修当中,这是这个非常有用的哈。 呃,也就说当我们的打进攻的时候呢,然后这些节点呢,这个可以带电,然后呢我们操作哪个呢?就对应出应出来哪个这个相应的这个速度啊, 呃对应的这些这个多段数的这种控制啊,这个 h 一千的他是是这么规定的啊,他有四个这个段数的指令,他们可以进行组合啊,多段数的指令有一二三四啊,当然还有一个点动啊,这个一二三四,他这种组合不同的组合就决定了他在对应的输出频率 的值,而他这个呃输出频率的值呢,是由这个第一啊,杠零一到第一杠十六啊这个来决定的啊,也就是对应的下面的这些不同的组合啊,我们设定的他的这个这个对应的频率就可以了啊, 呃,这是我们这个多段速进行设置的。呃最后一个就是爆炸控制啊,爆炸控制呢,这个我这个选用的就是呃通用 bmt 起重的专用软件 啊,也就是他常用于在起重机上作为起重机的使用的时候。那这个呃软件啊,呃在我们这个变频器当中呢,呃我们使用这个起重软件呢,我们把 m 一 m 二这个节点呢作为爆炸闭合指令啊,也就说这点闭合的时候呢,那我们 这个爆炸呢,这个控制电流就得电啊,我们这个,呃爆炸这个制动器呢,就要打开啊, s 五啊,输入点 s 五作为我们这个爆炸这个断开确认,就是我们炸爆着的时候呢,这时候我们是 s 五,是我是打开的啊,如果炸打开了以后呢,我们就是闭合, 这是我们这个实际的这个电路图。下面我们看一下爆炸的实际图啊,这有两个重要的参数,一个是呢这个我们这个爆炸开启的这个电流啊,还有一个是呢我们这个爆炸打开这个频率啊, 我们这个变频器开始运行的时候啊,呃,以从一个比较小的这个频率呢开始上升啊,呃,上升到我们略微大于我们的这 这个爆炸打开频率的时候呢,需要一定在等,等待时间,然后呢再继续加速,在这个过程当中啊,呃,我们的监测呢,主要是监测他的电流啊,达到我们的设定电流, 同时呢他的频率呢上升到我们这个打开的这个频率的时候,这个时候呢我们向这个爆炸打开指令啊,就是这个发送啊,爆炸开始打,打开啊,就是在这一点啊,然后呢这这这时候呢爆炸开始工作啊,爆炸呢工作呢?假如说 利用这么长的时间在这一点啊,我们这个 s 五就返回了啊,这一点呢是我们 s 五又返回,就说这时候呢就是个我们闸已经打开了, s 五已经返回了,在这种情况下我们再继续坚持一段时间啊,也就是在同样这个频率下再坚持这么长一段时间啊。 bt 这个时间啊,然后 时间过了以后我们开始进行加速啊,这是这个整个加速打开这个这个爆炸这个过程啊,嗯,当然这个在我们这个闭合的过程当中也也是类似一个过程啊,我们就这个不再说了啊, 这里呢需要这个注意的是有这么几个重要的参数,一个是呢我们爆炸打开这个频率啊, s 一杠零一和 s 一杠零二哈,另外呢就是我们这个爆炸延迟的这个频率啊,刚才我们说这个爆炸这个 我们接到信号以后呢,我们还需要这个呃继续运行一段时间,这个频率就是 it 杠零三杠零四啊,还有一个是我们这个判断,呃,我们电机要有足够的例句,呃,这个一个重要指标就是打开这个呃爆炸打开的 电流是吧? s 一杠零五和 is 一杠零六等啊,呃,我们采煤机最后实现的结果呢就是,呃,通过设置啊,我们这个输出的频率达到三赫兹的时候,我们的输出电流达到额定电流的百分之三十的热,这时候呢我们是制动机打开啊, 通过我们这个这个输出的继电器的节点来控制电磁阀,然后向这个制动器呢送油啊,然后呢我们就等待 s 五的这个返回信号啊, 如果说在一秒之内,那么 s 五这个信号返回了啊,我们就视为正常啊,然后这时候呢这个,呃等待我们设定的八 t 的这个时间呢,然后进行加速啊, 如果 s 五这点没有返回,那么这我们就作为这个外部故障进行处理了,也就在一秒之内没有返回啊,我们作为外部故障, 然后呢报 s e 四啊,这里呢就是这个呃实际故障, s 四四检测这个时间呢,就是它的参数是 s e 杠十九啊,我们设定的是一秒的时间啊,也可以根据我们制动器的实际的这个呃动作时间啊进行调整 啊。最后呢,这这个就是他的这个再生单元啊,就是在这个 呃四象限运行的时候,在这个呃发电制动状态情况下呢,他起作用啊,他也有启动这个故障和复位等这些控制啊。好,今天我们就简要介绍这么多。

本节由我为您讲解安川 a 一千系列变频器的操作使用方法。变频器的参数是特定于电机的,并且可能因为使用不同而有差异。在操作变频器之前, 变频器的接线也应当由合格电工进行操作。首先我们需要对于面板有更好的了解。安川 a 一千具有异于阅读的 lcd 屏幕,图中我们可以看到 他在左上角显示的是操作模式菜单,右上角显示的是模式显示指示器以及显示变频器何时准备运行。 这里的主显示屏显示具体数据和操作数据,而顶部有一个频率的参考分配值,显示了频率参考的分配位置,虚线下放。 右侧显示了运行命令的来源。运行命令的指示来自于操作原键盘可以是 local 本地或者是 remote。 远程显示屏中央部分有正向和反向指示器, 他让我们知道变频器是否选择了正向或反向转动。接下来我们介绍显示屏下方的 f 一与 f 二按键的功能。如果变频器处于远程 remote 模式,则 f 二键上方的方块内会显示空白。 除了 f 一和 f 二键外,小键盘还有一个退出键,用于返回前一个步骤所示的菜单。在某些情况下,也可以将光标向左移动一个空格。此处的 复位键 reset 可以将光标向右移动并复位变频器。向上箭头和向下箭头可以滚动查看参数设置并且更改设置值。 本地远程键切换提供运行命令的位置。当变频器处于 logo 本地模式时,则绿灯应该亮起。 下面是输入参数值和设置的回车键,一般用于保存参数,最后两个键左侧是运行,右侧是停止。 下面我们来开始快速设置安川 a 一千变频器,我将按下相应的按钮,使变频器处于本地模式,此时你看到绿灯亮起。接下来我将按向下箭头, 直到访问快速设置。按回车键访问参数菜单可以通过使用箭头向上或向下滚动来更改需要编辑的参数。 对于基本设置而言,不需要对默认值进行太多的更改,但是我们仍然需要了解每一个参数值背后是什么含义。 图中所示的 a 一杠零六参数表示应用程序预设,对于这种演示,我想将其保持为零,以用于一般用途,可以用作供水泵、输送机、排气扇、高压电源风扇或者是空气压缩机。 b 参数是与应用程序相关的定义。 b 一杠零一是定义远程操作的频率参考员的模拟输入量加一个是 b 一杠零二参数, 他是定义远程操作的运行员的数字输入值再加一个上升到 b 一杠零三。这是停止的办法。 现在变频器将启用斜坡停止,但是也可以采用滑行停止或者使用滑行直流断路停止。 接下来的两个设置, c 一杠零一和 c 一杠零二是用于更改电机的加速时间和减速时间。目前二者的设置值都为默认的十秒钟, 这意味着变频器开启后十秒才能达到设置的准确速率。第一类参数是频率参考,我们可以设置多个频率参考通过使用远程设备在运行期间覆盖电机的速度,在快速设置上我们最多可以设置四个点。

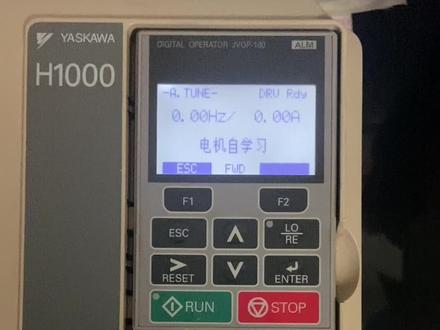

我们把那个自学习的模式选择好后,然后把那个电机的名牌的参数按照这个设置完成后,就可以启动电机自学习了。 但是在启动之前电机一定要是是空载,不能待载测试自学习,嗯,现在我们启动一下试一下,现在就是他在那个自学习进行中, 他会自动匹配那个电机和便秘器的那些参数,然后送上最佳的那个设置方案。


下面为大家详细讲解一下安川 h 幺零零零变频器出现 uv 故障现象维修几种经验分享。一、故障现象安川变频器在使用过程中出现欠压故障,显示屏会显示幺零三的故障代码, 此时操作人员应立即停机,并检查变频器的电源输入是否正常以及变频器的电压检测电路是否出现故障。二、故障原因欠压故障是安川变频器常见的故障之一, 主要是由于输入电源电压过低或输入线路出现故障,导致变频器无法正常工作。此外,变频器的电压检测电路出现故障也会导致欠压故障的出现。三、故障诊断与维修一、 检查输入电源电压操作人员首先应检查输入电源电压是否正常,如果不正常,则需要检查电源线路是否 出现故障,如果电源线路正常,则可以排除输入电源电压问题引起的欠压故障。二、检查变频器的电压检测电路如果输入电源电压正常,则应检查变频器的电压,检测电路是否出现故障。 变频器的电压检测电路主要由电压传感器、电压放大器、过电压保护器和嵌电压保护器等组成,操作人员应检查这些原件是否出现故障,如果发现故障,则需要进行更换或维修。 三、维修实力在一次维修过程中,我们发现安穿变频器的欠压故障是由于电压检测电路中的欠电压保护器出现故障引起的 线电压保护器的作用是在输入电源电压过低时,自动切断变频器的电源输入,以保护变频器不受损坏。四、预防措施为避免安穿变频器 出现欠压故障,操作人员可以采取以下预防措施,一、确保输入电源电压稳定,避免因电源电压波动过大而导致欠压故障的出现。二、定期检查和保养变频器的电器元件,确保其工作正常。 三、在安装变频器时,应严格按照产品说明书的要求进行操作,确保安装质量和安全性。四、对变频器进行定期维护和保养, 及时发现潜在的故障隐患,并采取相应的措施进行排除。五、在使用过程中,操作人员应注意避免对变频器进行过载运行或频繁启动、停止等操作,以免对变频器的电器元件造成损坏。在变频器出现故障时, 操作人员应及时停机检查,避免因继续运行而导致故障扩大或损坏变频器其他部件的情况发生。
