建筑照明通电试运行记录如何填写

一点二，这一点二最多是两个箱子吧？两个啊，那知道了这知道了这些顺序以后，知道了这些以后咱们底下就去做什么呀？ 这些都知道了，那知道以后咱们就要去填这个表啊，那咱们就要打开建筑股照明充电室预警。那这个表格的话，首先咱们在这个位置选择什么呀？资料编号啊？咱们还是零七 接收电器。咱们是电信照明啊，只有照明他在做这个通电式运行，这个叫照明通电式运行， 那其他的做吗？其他不做，你说我的动力啊，我的什么呀？他是不做这个啊，照明通电视也行的，这个只是照明的。那咱们知道这个了，咱们底下这有一个弓箭跟住宅两个选择呢， 这个里面直接填的是弓箭，对吗？如果你是做的弓箭就填弓箭，咱们这个是住宅，咱们直接写这 写这写这。运行时间的话，如果你现场没有运行啊，如果没有运行就随便自己写啊，写的哪个哪日？你比如说咱们现在是二二十号的，八点二十八点零分开始，咱们到几号啊？咱们到二十日的，咱们是八个小时八，就上午八点到下午十六点，十六点 啊，结束咱们直接到时候得把下面这个删了啊。那好，那这个里面就有了咱们 运行的时间，运行时间的话，运行项目就是照明的系统。呃，也可以写上层数啊，几层到几层的啊？照明照明系数，那运行电压 l 一到 nl 二到 l 三到啊，这个是他的一个运行电压， 咱们是多少？是二百二啊？二百二，但是你再填二百二的时候你并不能，并不能你直接就写二百二，他的电压不是说二百二就直接稳定在二百二，他会有上下一个起伏啊。上下起伏你比如说你可以填二百二十一、二百二十三、 二百二十三啊，最低是二百二、二百二十三，那二百二十四等等都可以啊，三亚往上浮动一下就可以了。不要不要，完全都填成二百二，这造假有点造假。当然你现场如果测的话，你可以去看一看。那这个这个完了，那底下咱们 给出了咱们一个运行电流，那这个运行电流咱们就不会去计算了啊？运行电流咱们怎么去看？这个？其实在在咱们的这个图纸里面刚才看了，咱们叫什么呀？叫做计算电流，那计算电流在咱们这个箱子底下 是有一个呃，计算电流的啊，计算电流这个地方是已经给了啊，底下你可以按到这个，那如果说，呃，其他地方没有给这个计算电流，这个是计算电流，那没有给计算电流。计算电流怎么去计算？咱们计算电流的话，每千瓦在四点五 啊，四点五安排左右，所以说咱们就按照多少计算，按照四点五计计算，按照四点五计计算，也就是说 咱们每一千瓦，每一千瓦四点五，四点五啊，四点五，那四点五的话，咱们知道每一千瓦四点五，咱们怎么去计算？单层？你单层的话你一共一共是多少的运行电脑啊？ 咱们去看一看。首先咱们这一层是四个箱子，那每一个箱子在多少？在六千瓦啊？每一个箱子在六千瓦，就是一二三四 六千瓦的话，咱们乘以四四六，四六，二十四，二十四，咱们是二十四千瓦。二十四千瓦乘以多少？每千每千瓦是四点四点五安嘛？四点五安，咱们乘以二十四，得出是多少？一百零六 啊？得出的咱们数值就是一百零六。拿一百零六，咱们可以在这个地方写出来，写上一百零。一百零六啊，是一百零八啊，一百零八啊，一百零八啊，一百零八，那你的运行电量就是一百零八，一百零八，你可以往上涨一涨，对吧？你说一百一。

看一下建筑物照明通电试运行，这张表格像照明呢，一般包括线路开关、插座、灯具的安装，在结束后呢做通电试运行，这时候就要报这张检验贴， 他呢在填简笔容量的时候，主要是按照墨迹照明配电箱去抽查，所以容量填写墨迹照明配电箱有多少套？ 莫及照明配电箱，俗称就是后面不再连接其他配件箱，主要是控制插座、照明设备等。照明配件箱一般标有 al。

很多人问建筑物照明通电试运行检 p 什么时间做他呢？一般是在咱们照明工程，包括咱们的线路照明工程，包括线路插座、灯具安装都结束后进行通电实验，这时候要做通电试运行这张表格， 现场呢在抱怨的时候呢，检批部位按楼举报就可以了。检批容量呢，一般按照莫迪照明配电箱去填写有多少套莫迪照明配电箱，莫迪照明配电箱呢，指的是他后面不再连接其他配电箱，主要是连接的是插座、照明设备等。这种一般呢在照明配电箱标有的符号是 air， 咱们可以去看一下这个系统图，去数一下你有多少个这种 al 的佩戴箱，去数一下如果数出来有多少个咱们奖品容量这块直接填上奖品容量有多少套就可以了。

嗯， 那同样还是咱们这本电器规划是五零三零三到二零一五啊，二零一五里边咱们找目录里面找，找什么呀？找咱们的通电追星啊，这，那在八十六页，咱们去看一下他有什么要求啊？这个是做他的话是很重要的一部分，一定要去看 八十六页，八十六页里面给咱们说明了这个二点二十一点一一条里面有什么呀？这 灯路灯具回路控制应符合设计要求啊，且应于照明控制柜镶盘回路标识开关与开关灯的顺序，风扇转速开关正常，这个是风扇单。二点二十一点一二条里面就给咱们说明了，公共建筑照明通电是运行 时间为二十四个小时，那住宅照住宅照明系统通电连续试运行时间为八个小时，所有照明冬季均应同时开启，且应每两小时按回路技术运行参数，连续试运行时间内应无故障。 这条里面给大家说明了，咱们有几种啊？有两种方式啊，两种需要测这个照明推荐试运行的。那第一个 是什么呀？公共建筑，大家说什么是公共建筑？那类似比如啊，咱们的办公楼，还有咱们的食堂，还有什么呀？还有这 超市、商场吧，这些就说大家是所有公用的部分，它统称为公共建筑。那公共建筑它的照明通电通电式运行时间是多少？ 二十四二十四个小时啊，那又有了，咱们现在常用的是住宅工程，那住宅工程他要求多少呀？连续时间八个小时， 这个是咱们弓箭跟住宅里面两个要需要做这个实验的区别，大家一定要把它弄清楚啊，那还有一个很重要的指标，什么？什么指标？就说记录的参数、运行记录时间段，那分为几个时间段？每每两个小时记录一回。也就是说 你如果是照明的住宅部分的照明，咱们从几点开始？咱们比如说我从上午十点开始。十点，那我第一次记录时间是十点，那第二次什么呀？十二点，第三次十四点，十六、十八、二，十二、十二 完事。也就是说这是两个、四个、六个、八个，其实就八个小时已经到。这个，呃，咱们部队啊是十二点，咱们是十点开始的，十点，十点到十二点是两个，然后十二点到十四点 是四个，十点是。呃，十四点到十六点是六个啊？六个。对，到到十六点到十六点就结束了，下边就不用了，到十六点就结束了。 这个是照明的啊，这个是住宅里面照明充电是八个小时。那如果你是供电的话，你就还要往下坐，坐到坐二十四个小时， 这个是。那检查数量，他又给出了咱们一个明确的要求，也就说每个检批的末级配电箱总数抽查百分之五，且不得少于一台配电箱及相应的回路。这个检查方法 试运行观察检查或查阅建筑通电试运行的记录。啊，这是两个，那他就是咱们墨迹配件箱的抽查的百分之五是什么意思？

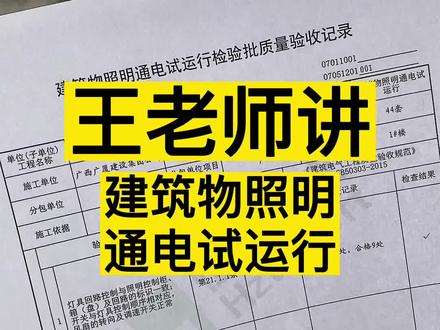

王老师，这个建筑照明通电适应型这张简批，他的简批容量这是怎么去填呀？这个简批容量按照这个楼的莫迪照明配电箱去填写，肯定会问啥是莫迪照明配电箱呢？像这种标有 al 的就是莫迪照明配电箱，他后边呢是直接连有这灯具 开关这种用电设备。一般咱们在填写这个数量的时候，咱们可以去看系统图看一下，这是系统图上能够去看到这个 al， 咱们去数每一个就是一一套，咱们现场的数一下有多少套，直接填写简批容量就可以了。哦，这么简单呢，那这个简批容量我学会了，但是他下边的这些验收项目怎么去填写呢？ 这简单直接看咱们的新课资料员表表通来来看一下，这里有四百多张表，有施工记录，有简批。刚刚你问的这些表格呢？在里边可以直接用查找的方式去， 像刚刚问的通电试运行，直接去查找即可找到。这个呢就是咱们刚刚说的这张表格，直接点开就可以立即学习，手机电脑都可以随时学。哎，王老师这个课也太好了，什么时候让我们资料人朋友去学习啊？再等几天，具体看通知。

好了，一切都装好了，在交钥匙之前，还有最后一道观察通电试运行，这个流程是有规矩的。嗯，第一步，在所有灯具开关都没接上去之前，先单独对线路测绝缘， 用五百伏的兆欧表线路绝缘电阻值要大于零点五兆欧，这是确保电线本身没问题。零点五兆欧线路 ok， 再把所有设备都接好，然后进行第二步，全复合通电试运行。 时间长短看建筑性质，商场、写字楼这种公共建筑，人多事多，要求严，得连续量二十四小时。二十四小时对我们自己住的住宅要求是连续八小时。我给你个口诀，方便记忆。 公家忙一天二十四小时，回家睡一觉八小时。哈哈，这个好记，试运行期间也不是没人管，每两小时就要检查记录一次，看有没有异常。好的理论都学完了，咱们上战场看看真题是怎么把这些知识点串起来考的。

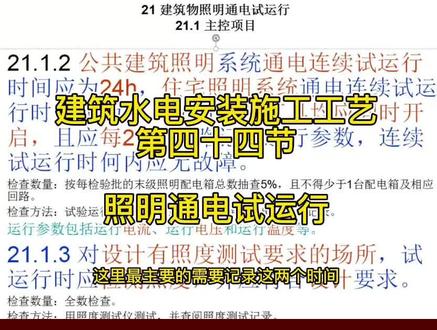

说一下建筑物照明通电试运行，这里最主要的需要记录这两个时间，一个是公共建筑照明系统通电试运行连续时间为二十四小时，住宅照明系统通电连续试运行时间为八小时， 而且是按照每两个小时需要记录运行参数。一个工工建工建路，你比如说咱们的商场，对吧？咱们的一些 其他的一些医院了，一些公共公共用的场所是需要二十四小时的，然后咱们的住宅照明是八小时， 但是有些哥们可能会问，因为兄弟可能会问照明，那么住宅建筑里面的 公共走廊这一块，然后电梯前室这一块照明通电试运行需要多长时间呢？对吧？这一块属于公共区域，但是他又不属于户内，就是这一块按照我们的理解也是需要做二十四小时的。二十四小时的通电试运行， 这个八小时按照我的理解是紧对咱们住宅内套内的这一块，就是户内的照明是八小时，是八小时。然后其他场所，你比如说车库、 车库、地下室、工区走廊，还有咱们的楼、楼梯间这些公共区域的照明都是 需要按照二十四小时来做咱们的通电试运行，通电试运行 而且一需要把这些数据都要记录好，每两个月每隔两小时记录一次数据，这个东西都需要填到咱们的资料上的，咱们的资料上的 对于设计有照度测试要求的场所，试运行时应按检测照度，并应符合设计要求。这也主要是说的一些特殊的场所，你比如说厂房的操作台的 照明要求是很高的，要求是很高的，然后还有一些医院的一些特殊照明，对吧？这有照度测试要求的场所，这个地方还有 进行照度测试，检测是否满足满足他的要求。 这个就是咱们灯具回路控制应符合设计要求，且应于照明控制柜相盘及回路标识一致开关易于灯具的控制顺序相对应风扇的转向及调速开关应正常。 这条主要就是说的咱们的 电影内，不管说是应急照明还是普通照明，他下面的那些那些空开，那些断路器，都是咱们的每一路的照明，你比如说南走廊、北走廊，或者说是楼梯间 这些地方，对吧？应该标识清楚，你要让人一看就知道这东西是到底是控制南走廊的，还是控制北走廊的，还是控制楼梯间应急照明的，是吧？ 这也是为了后期物业接手的时候可以很好的进行一个交接，而不是说出了什么问题，或者说哪里灯不亮了，都需要找一个专门现场施工过的人才能找到开关在哪里， 那样的话物业干起来费事，咱们的工程款拿起来也是很费事的，大家说对吧？ 再说这个开关与灯具控制顺序相对应，也就是说你比如说咱们这三连开关，你控制三排灯，对吧？尽量 就是按照顺序从左到右或者从右到左，对吧？也是按开关按照顺序，不要说最左边的开关控制中间的，最右边的开关也控制，控也控制中间的，对吧？你那个样一定让他也是中间的开关，就控制第三排里面中间那一排的， 这样才是顺序一致，不要老是让人感觉到别扭，虽然说这种问题很好调节，很好调，对吧？一定干完活之后自己先看看能不能让自己用起来舒坦， 用我们业内的行内的说，你要把美干的活就当做是自己的房子自己住的，自己用的啊，这样才算一个 是吧？基本的直接操守，还有咱们风扇的转向调速开关，是吧？一定也要让他正常，而且能够正常的调节他的快慢。
