海龙工具箱如何画拆建墙体图

新功能智能拆件墙体定位图，根据基点精准对比户型改造差异，智能识别需拆除墙体和新建墙体， 一键自动乘图，并分别生成相应填充并标注尺寸定位，自动生成拆件图里表。关注我，带你了解更多！

上个章节啊，把这个图纸的一个布局排版做完之后呢，我们后续的图纸就会比较快。好，那我们现在看一下，像这个图纸。呃，我们通常用智能画图，他有可能线形比例不对，我们输入 lt。 好，然后呢把这个虚线线形我们统一一下，点这个显示细节，勾选这个缩放时，使用图的空间确定，然后再 rea 一下，我们发现这些虚线比例就都对了。好，我们进去拿到去到我们之前的一个绘图 布局，把我们的一些东西拷贝过来，这些话的时间稍微多了一点。呃，往后的话会时间会快很多，因为我们很多这个反手的操作都已经做完了。好，这个就只有一点点， 这是他布局图啊，好点。然后我们进入模型， 把这个往上放一点，好找到我们的这些。这些呢他是刚刚一键生成的，但是我拆详图还没有做准备，所以说呢，他显示的东西不会很完整。 我们这节课呢，就教大家怎么去使用这个 cq 的一个拆墙新建的一个命令。首先第一步，我们把我们这个有拆建墙体的部分先归到 y 这个系统层下面去，这个图层你是可以自定义的，点选这里，他就会自动归到咱们的这个墙体层。然后呢第二步呢，咱们这个线啊，你看 把它连在一起，那他现在是一个连起来的 pl 线，用 cq 是不能有这种线的，我们必须用 他把这个线都给炸开叉炸开。还有呢，强线是不能重叠的，比如说像这根线，如果说他有一些线在里面重叠，到时候会导导致这个直行拆成命令的时候呢，他的封闭面遇会有问题，所以说这种线你们也要检查，你们可以使用这个 ppt， 这里有个优化图纸的功能，我们可以选中这里空格一下，就是想象不能有重叠。还有一个啊，像这种，像这种就是，呃，属于原始建筑图的。没有没有跟这个拆详建成有关系的图的话，我们尽量把它 放在你自己的另外的一个图层，比如说树哥这里的话，就是把它归到了一个，把它归到了树哥这里，一个原始墙铸成，但说像这个填充的话，我们是可以 把它放在填充层上面去的，用 vc 直接强制改，改到强速填充。 ok， 这个层呢就已经分好了啊。好，我们现在开始 cq， 他会提示这个请选取原始墙体和改造后的墙体，里面的墙体我们如果说要重新对齐点点个 d， 我们可以选上面的也行。好了以后全选两个图混合一下，系统就会自动执行。那他现在没有生成是什么原因呢？ 是因为我们独立图层。再看一下，这里还有一个啊，就是这个强线是需要封闭的。好，我们陆续把它做封闭起来啊，一个个把它封闭起来，因为它需要生成那个面玉，像这个没有封闭起来，它生成的面玉是不对， 这里也需要，这里也需要把它补平。好，我们看下这里啊，这里画一定要剪掉，他必须是所有的线连成一个封闭的整体，是不能像刚刚这种有断线的。好，我们现在可以输入，我们先把这个先删除掉， 输入 cq， 再来执行一遍框选我们的这个图纸。好，我们现在可以看到它就生成了非常的完美了，这个是拆详图， 拆墙的地拆墙的部分，这个是新建的部分，我们如果说去到布局，我们可以发现之前我们做的这个图层啊，现在就非常完美的把它给显现出来。像这个图纸的话，因为当时是一键平地面生成的， 这个呢我们可以保留，我们把里面的删除掉。 ok， 那这个图纸我们只需要 只需要在这里优化一下这个标注，然后就可以了，这边我们就不要这个删除，删除，删除，好像这里的话就 ds 选中他们对齐一下。好，这里也是 ds 微调一下啊，根据我们所需要的一个效果对齐一下。 好，这个是拆墙图，拆墙也是也是一样的，生成好了之后呢，我们把一些重复的多余的把它给删除掉，这里可以继续标一个 bc， 好像这里我们就把里面的删除。呃，这个是没有办法去 优化的啊，因为这个是系统的一些问题。 好，那新建跟拆墙图之后，就这样子就已经把它绘制好了，非常的快。

之前我们讲了这个原始建筑平面图，这节课我们来讲平面布置图，我们首先需要把这个原始建筑图复制过来，中间有一定的距离，到时候方便一键平面而回到模型当中。这里有两种方法，第一个呢，我们复制 一个过来，好把多余的该删了都删掉。那这里呢，苏哥教大家一个方，方法就是 af， af 直接可以在这里直接选选择这个平面，不知图确定，那就已经更改好了。 好的，像这里的话呢，我们需要，呃，有两种方式啊，一种方式的话是这么去操作，以后呢再找到中心点再移回来。 好，这个呢，就是我们的那个刚刚新复制的那个图啊，我们可以打个小圆圈看看一下，对比一下。这里教大家第二种方法。 第二种方法海龙的啊，好，同样同样的道理啊，这里同样还是偏偏不是图，是过来 呃一个，我们首先可以把这个四口解开， fw， 四口解开，我们可以看到这个四口就已经变了， 很多人可能会这么去选择，但这样子的话很难去对齐，就跟原来的这个图对齐，我一般不用这种方式， u， 我先返回来， 还是 f 六解开，然后呢输入 p 平移，按住这个 shift 键，这样子，那我们就找到我们的这个平原不知图了，就输个命令 sw， 好，他又锁住了，这是两种方式，结果都一样啊，你们看只喜欢我们回到布局， 把这个删掉，我们区分一下，打个小框给他。好，我们画这个图的时候呢，我们不需要这个两位了，我们可以输入 k 把他冻结，到时候我们需要的时候还是把它调用出来的， 嘿，冻结，记住啊，恢复的话是一个点加一恢复。 呃，下面我们再来看一下我们的平面布置图的一个方案， 我们用之前的方法插入刮痧图片，好把设计师给到我们的这个他手绘的一个里面，方案草稿拿出来，这里打开， 这样子看的话，我们两边对比不太好，不太方便。用数个之前教你的方法打到这个点， 拖动到这里做两条辅助线， 但是你可以多做一条啊，好，一样的 s c 按参照第一个点， ac 点第一个点先要输参照，再输入这个值到这里。好，那这样子的话就 ok 了，我们看一下 l 不牛逼， 我们可以看到这个图就基本上完全覆盖上去了，因为这个是照片拍的，他就没有说是非常平整，如果说你们要很平整，可以用扫描我们这里来对比一下。方案是他的一个墙体这里变动了，把它往下挪了，这里 第二个呢，这个推拉门肯定是也变，变成了三扇，三扇推拉门也往也往下移了，像这里的话他打了个叉叉， 这里的话墙体跟窗都不要了，这边做了个封窗的处理，像这里把这个墙体把它封了起来，在这里开重新开个门，这边也把这个重新建了个墙体，开了个门。 好，我们先就直接根据他的这个来操作，我们可以先把这个图片暂时隐藏。 ok， 把这些已经变动了的部分， 像这里是往下移的，像这里他是往他是需要延伸过来的， 我们先直接用这个一一延伸，对吧？这个是延伸， 这个地方栏杆变成了窗户，我们把这个栏杆删掉，一样的 mm 选择窗户三点叉，右换成窗户的一个图例。 好，这个地方刚刚看到这里是增加了一堵墙，这边这边加了一个门，我们先不管门的问题，我们输入线墙，输入贴墙后，好一百二确定我们是左对齐轴 l 路 好，画到这个程度，这个墙体部分我们就已经补完了，下个环节我们就开始做这个完成面， 哦不对，这里还有一个地方，我们可以看到墙体改动了之后呢，这里是外墙的，这个尺寸是对不上的，我们需要重新把它给对齐一下， 这个直接用拉伸就好了，比较简单。好，这么就处理好了。

拆墙图可以一键生成，你知道吗？ zq 一框一点，拆墙图立马呈现，智能识别，自动生成，喜欢吗？双击点赞，免费试用！

这样子。

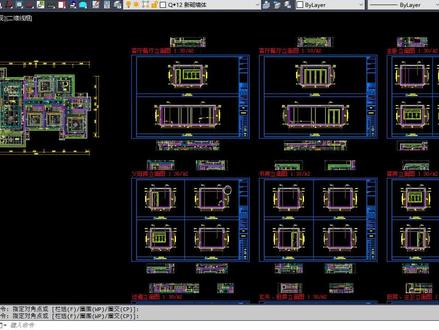

立面图纸快画完了，平面变更导致墙体造型大改动，还要和以前传统操作一样一个一个替换小平面吗？海龙，树哥教你新方法，一个命令准确替换所有立面对应的小平面，更换新白海龙， 输入 blm 命令，点选换小平面框，选平面布置图，再选取立面的一个小平面。不一会小平面就全部更新了。我们再来看一下小平面的墙体细节，全部已经更换完毕了。嗯，真香，你学会了吗？

双线墙体 x q 生成网格后，点工具栏或输入 xq， 操作时注意看命令行的提示。 t 可切换墙的厚度，可中途换任意厚度在墙线相交处会自动修剪。我们看看选择左对其轴 l， 右对其轴啊， 中对其轴 c 的区别。画墙线时按 x 加零食窗械按 e 可撤销，你学会了吗？

想偷懒，想出细活，都可以用这个 qm 墙面材料选择材料轻松标注，用材分明，统计清晰，你学会了吗？

画到这个程度，我们就应该就要开始给他配图框了，图框之前有说过，就是这个一比六十会比较合适一些，一比六十全高， 这个是用户图框啊，好，我们先大概看一下他的比例， ok， 像这个我们是不需要放在里面的，我们只是平时用来参考，我们其实可以开个试口啊，大叔，你这个也可以先不操作，我们可以让，嗯，等一下。 vw， 我们大概是这么一个试口，算了，还是不要吧，就是教你们一个方法。 vw， 比如说你这个比例，现在是你可能一下子猜不对，你可能用了一笔 四十，对吧？一比四十出来， ok， 好，这个就已经开的四口了啊。 vw， 开四口，那这个时候呢？布局的图框你们要记住他都是一比一的比例，比如说 a 三，好，一比一 我们选中放下来，哎，明显的话，这个这个 a 三图画放不下， 那是因为什么？是因为你这个适口比例太太小，就是比例小他东西就会大，那我们就应该把他的比例放大，我们可以用第一，第一可以来刷他的比例，虽然一比 一比五十，哦，那还是会不够，要不加尺寸就不够了，那我们继续刷一百七十五， 一米七十五，一米七十五又太小了，那也不合适，那我们就用一比六十啊，你们可以用这种方式来去操作。好，那这个一比六十就是相对比较合适一些的， ok， 我们可以把这个 四口线啊，把它放到里面去啊，这个就是开设口跟套图框的一个方式， 用第一刷比例，我们呃，数个，这里再教你们用一个命令叫做图框框线，有些公司他这里是需要有一个线框的，输入 kk 图框框线，但是我们前提是我们比例已经收拾好一比六十了啊，就是你这个比例是比较合适的。 k k， 那他这里有个下面有提示，比如说 这个行多行少，那我这里需要行少，这少了一行以后列少，再熟悉列少。 ok， 那就可以。 他这里已经把图明生成出来了，但我不需要这个，比如说他是错的，我需要这个重新插入，然后我们就可以输入这个 af 插入图名，嗯，再艾特一下他就出来了。 比如说我们这个是原始结，原始结构平面图，这个是随你们自己须知定义的啊。比如说我这个原始， 呃，还有这里你要不要英文？我比如说我不要英文，我就是要这个中文的点中文要不要单序号啊？或者说是无序号啊？这个都是可以的。 都说我要不我，我就要五序号吧。比例他会自动根据你的思考比例来，一百六十一层我们就不要了，我们这里没有一层两层这个概念，原始建筑啊，原始建筑 平平图好确定他就会生成出来，那如果说你一不小心把它放的太远了怎么办呢？ 不对症是不是？这里说个教你们一个问题，就三个预赛可以批量，就是可以快速的让他剧中在这个这个这个范围的中间，对，就是剧中 这四个命令，就是三个比赛。 另外我们是布局制图。呃，如果说你在模型里面放太多这种东西，类似于说像这种东西太多的话呢？你就需要分很多层， 按照数个这边的习惯的话，我们就可能就会把这些，呃，就是不需要在别的市口出现的东西啊，我们就会把它选中 以后，把它放在放到这个布局，布局外面来。这个数，大家现在教一下大家怎么去操作 好，选中他们输入 mx， 插好，他就全部到 布局里面来了，你看全部都布局里面来了，是吧？那这样子的话，你就省了很多分层的功夫，省了很多分层的功夫，就节省了很多时间， 我们再回到里面看一下，再看看里面就干净了很多。那还有什么？还有这个标注，这个标注对吧？那标注也是可以的，我们 进去选中独立图层，输入低独立图层，选中这个定位。呃，地漏的我们就输 mx。 好，空格，空格，空格就好了。好，我们可以现在可以看到，那这个所有的这个东西就是不需要分层的，我们都把它放在布局外面了，这样就很方便了。呃，这里教大家一个命令，说 a 踢，快速的把文字匹配到这里来一踢，但是我们其实后面会教到这个智能汇读系统都是不需要这么麻烦的，都是不需要这么一个歌曲操作的， 直接就生成了。好，我们再进去我们进行一下分层，分层是一个比较大的概念，数个后面会有一个小机会单独去讲他。那我这里就大概先讲一下， 比如说海龙的门的图块，外面是零层，但是里面分很多层的，我们先看一下。呃，先把这个门上层先冻结掉，门套先冻结掉，因为门槛也先冻结掉。 两位啊两位，这个层分好了，我们也把它冻结掉，我们看有哪些是没有分好层的，因为他现在是当前层，他不能冻结，所以我们选 sa 到别的地方选，然后再 k， 啊， 标标注层也是 ok 的啊。嗯，标注层我们先不管，那个先看一下，这个是一样的， 直接可以推掉他都可以了，不用不用复制出去，先，我们选中他独立，他本来就是分号成的。 k， 他出现这个界面的时候呢，我们就比如说就冻结这个选取的一个图层 好了。那像这里的话，像这里啊，我们这后面有个猜想图，可能需要讲到我们这里，先把这个层先分了，里面尺寸就先不管。呃， 像到时候我们的平面布置图会把这些这个地方的。呃， 就是他的墙体会有变动，我们就需要把这个地方的无层把它换到我们的系统层里面去。歪，这里有一个墙体层。 好，铅笔层已经换好了。好，我们再把它给再看一下原始墙柱层。哦，我们可以看到这里，看到没有？这里没有弄好，是不是 这里已经分分错了？那我们还是要把它刷成这个，就是这个原始墙柱，因为烟囱肯定是不是新建厂来的，我们再看一下。 ok， 那可以了。 好，我们在动前，在动前 基本上的话就成就已经分好了，然后呢再回回到原来的地方，也是一键盘上一的旁边一个点一全部恢复， 那这个层就已经分好，我们，呃，下节课就讲那个猜想图形建图。

qt， 一键铺面墙体 e， d， c 一键绘制暗藏灯槽 k t 智能空调平立 pro 五点定位一键生成 q b。 墙面挂板节点，金属挂件挂板木挂件挂板一键生成 t h p， m 一键绘制天花泼面。

快速隔墙，用 wo 近距偏移输入距离，选择墙线，墙体直接偏移过来了，相隔一个两米五的开间，直接输入二八五零， 墙宽自动跟随原墙体，是不是比用哦偏移更快捷了呢？你还想学哪些功能？欢迎评论区给我留言！

批量立免空间绘制一、布局空间调好参数确定即可。优点，图立、图框、材料等均为一比一规范，容易统一。缺点，适口多，容易卡，适口布局模型切换费时，电脑需配置高优，海龙则可自动生成，更高效化。 二、模型空间优点，画图不卡顿，无需来回切换布局空间不需要开饰口。缺点，对比例掌握不好，容易造成图面不统一，用海龙 d 即可完美规避统一比例。 三、图纸及空间优点，规范，容易统一，团队化图纸管理系统，方便批量打印生成目录。缺点，适口多，容易卡。适口布局模型切换费时费力，多用于大项目，团队合作用于小项目，适得其反。 海龙软件既即成其优点，也改善了其缺点。祝你事半功倍，你学会了吗？
