发那科Z轴软限位参数设置步骤

今天给大家分享一下这个软限位啊，也就是我们的幺三二零和幺三二幺幺号参数，首先我们点击录入，然后点击 ofset 点击设定， 然后呢我们将写参数由零改为一啊，我们点击一点击输入啊，那么现在呢显示可以写三数，然后我们点击 cstone 键啊，输入幺三二零，点击呢号搜索。 那么现在这个幺三二零号参数呢，就是 x 方向最大的一个啊，正向行程是八百毫米， z 向的这个呃正向的最大行程呢是一米，然后幺三二幺号参数呢是我们呃 x 负向最大呢可以是负的二百二十毫米啊， z 向最大呢可以是啊负的啊，九万九千九百九十九毫米啊。如果我们在生产当中有报警的话，我们可以修改以上两个参数 啊，从而啊使我们的行程限制呢啊得到一个报警的一个解除。那么第二方面我们看一下三幺二三号参数啊，我们点击三幺二三点击这个号搜索， 那么大家注意，三幺二三号参数是我们这个屏幕保护的一个时间，如果零的话就是屏幕保护呢，嗯，没有设置，我们点击一， 然后点击输入啊，那么这个屏幕呢就会在一分钟后自动呢进行一个屏幕保护 啊。以上呢就是回答网友的两个关于法兰克系统的啊问题，一个是软纤维， 另外一个呢是我们的屏幕保护好，现在我们看的一分钟之后啊，这个我们没有任何操作之后，他就会熄屏，那么我们 这个时候呢，点击任意键之后啊，这个屏幕呢就会亮起来。

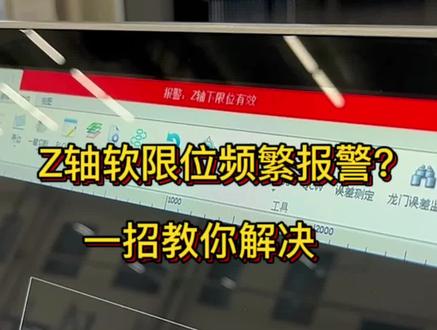

这周频繁报警，非常影响切割质量和时间，影响工作效率。这是因为很多厂家在生产制造机器的过程中，为了节省成本，把原本上下两个硬件线位变成了只安装上线位，下线位全靠软件来控制， 这个时候我们就可以通过软件自带的调高器来进行软纤维设置。首先打开数控中的 bcs 一百点，击回原点，回原点之后我们可以控制切割头往下降，下降到喷嘴和砧板间的合适位置就可以了。 现在我们可以查看并记录 z 轴目前位置，之后按 f 二参数选择一工艺参数，输入最下方的 z 轴行程，也就是刚刚 z 轴下降的位置， 这样贼轴软线位就设置完成了，这个数值也是贼轴下降的极限距离，可以避免切割头在工作过程中扎头。这种情况同样适用于砧板有磨损的机器，因为砧板磨损导致板材高度下降，从而影响切割质量的时候，我们就可以把切 个头的高度也降一点。我们也可以把高级参数中的实时标定，主动防撞、震动抑制都打开，这样在空移过程中电容会比较灵敏，也能够更有效的防止 c 轴发生碰撞。这些简单的故障排除和切割机使用技巧已经被我们整理成了课程，就在我们的抖音店铺，欢迎大家学习。 同时我们也有一个知识交流群，大家在后台私信我们，进群就可以加入，我们会在群里进行非常多有关切割机套料、软件制图等方面问题的解决和交流，也会定期在群内进行抽奖活动，期待你的加入，让我们一起变得更强，跟着老师傅操作有套路！

哪个系统软限位超成了，该怎么办呢？我们现在的软限位超成这个 o t x 轴，这已经正向超成了，我们看一下它的坐标是一百八十点零五一， 实际中它由的参数是哪一个参数决定呢？幺三二零的正限位的参数，因为这是一百八，而我们实际的值是一百八十点零五一，所以超成了，我们反方向去摇，它反方向去摇，哎，一百七十八点七五一，这个报警 怎么去消除呢？按一下复位报警消除。那还有一个办法就是改一个参数，幺三 零幺点四这个参数，我们把这个这一位改成一，大家看一下效果啊。在 mdi 方式改成一 input 改，改过来了以后呢？我们有一个好处是什么呢？超成了以后呢？摇过去，超成摇过来它自动就会把报警去掉，大家看一下效果。 mdi 方式下，我们拿手拿去摇一下，大家看自动消除。

这个是啊，马上安排 f 的啊，啊，设这个，这个是 yz 这三组的那个机械零件啊啊，我教大家怎么做啊？这样子啊，我们先回到一个正常界面， 好，正常见面，然后呢我们找到这个按键，按一下，这个是就设置参数的啊，按一下这里，如果 ps 没开关没打开的话，你要把设定手势和这个开关打开，这里有个设定， 设定啊，设定就是这个界面刀片就这个界面设定一定要设定里面把这个一改为零啊，零改为一啊，改完之后你才到这里来，到这里来之后输入 八幺五，看到没有？再按一下搜索，搜索号码幺八幺五， 这里就是幺八幺五了啊，我们要比如说我们要改这个，改哪个头呢？就改上下这个头，上面 x 轴的话，你把切换到上面，要改这一组就切换到下面啊啊 x 在这里啊，你要首先把这个 apc， apc 这里设为零，然后再摇动工作台，摇到那个零点去，然后呢摇着改为零值，然后摇到零点去，然后再关机， 关机启动了之后关机启动啊，把这个改为零，摇到人猛一点的时候呢，再把 app 改到零，然后再关 启动，然后再重新再射一遍就好了。啊，哪把刀掉了啊？然后我关机再启动，然后再发这两个色唯一就可以了，是哪哪一把刀都掉，全部都掉。

啊？大家好，我是成功啊。大家好，上期我们讲到法拉克福林方向可以更改，我有一个粉丝改了以后，他说出现一对报警，其实是还有一个参数需要修改。比如说你改完以后，特别是改 x 以后，那你的软件位必须要改掉。然后跟以前一样，我们把传统开关打开， 找到幺三二零的参数，幺三二零它是一个正方向，正方向的线位，幺三二幺它是一个负面的行为，就是要把这个线位把它改反过来，这样，这样你的报警才会解除掉。

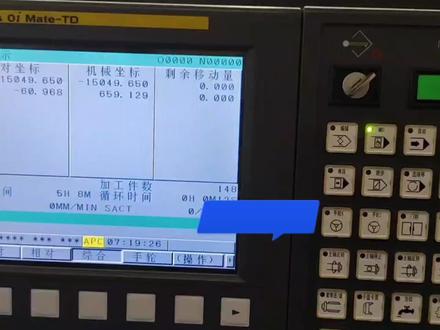

今天给大家分享一下这个法纳克啊，零二杠 td 系列啊， z 轴反向间隙的一个补偿。首先呢我们点击这个录入键，然后点击 呃这个设定按键，点击设定这个软件，然后呢我们点击写参数当中点击一点击输入，也说我们先打开这个写参数，然后呢我们点击这个 systm 这个键， 我们输入一八五一，点击这个号搜索，然后我们观察一下这个一八五一呢，它就是 x 轴反向间隙和 z 轴的反向间隙。首先观察一下 颜色的数值，这是第一步，二步呢，我们点击这个程序编辑 在这里呢，我们编辑一段呃，检测这个 z 轴反向间隙的一个程序， g 八，每转晋级 g 幺 w 负点点五，就是先往这个负方向走零点五 f 八十，然后暂停， 然后再内轴往回移动零点五毫米，然后暂停 m 九九无限循环。 好，在这个程序状态下，我们点击自动，然后呢点击循环启动，我们看一下纸质的一个变化，首先是 g 一 w 负零点五，我们点击一下， 好，我们发现这个表针，呃，在我们的四尺八的一个位置， 好，我们再次点击循环启动，往回移动啊，他回到零位上，也就说我们 x 轴，哎，我们 z 轴的一个啊，反向间隙啊，这个地方有一个亮点啊，看不清楚， 好，那么 z 轴的反向间隙呢？相当于就是两丝啊，两丝的一个反向间隙。 好，这是第二步。好，我们回到机床以后啊，再次点击录入按键，点击我们这个参数 按键，刚才我已经观察了啊，这个 z 像现在的反向间隙呢是，呃，五十五，也就是他这里呢也是千分之 好，我们在这个基础上呢再给他加上一个两丝的间隙，那么就是七十五，点击输入， 这是第三步。好，下面我们再观察一下。啊，现在 xz 轴的这个间隙呢？啊，反向这块啊已经消除，我们多运动几次发现是没有问题的， 原谅我这样。

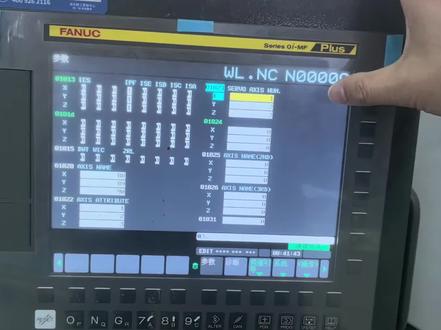

今天跟大家分享一个放大可硬件连接的画面啊，首先按 system 键啊，按 system 键，然后我们按屏幕下面右扩展键， 找到 f、 s、 s、 b。 好， 第一个这个是连接状态，这边右边显示了 主轴和三个轴的一个连接状态，最下面是通讯正常的一个显示状态啊。第二个选项是负放大器，现在 x、 y、 z 他 们的轴序分别是一、二、三，左边是放大器的一个 型号，电流值这边啊，然后主轴放大器 这边我们设置的他的主轴号是零一。那么我们在增加第四轴 或者增加第五轴的时候啊，咱们就需要用到这个界面进行设置，如果你的四轴是设在 x 前序前面的，那你可能要把 四轴改成一，然后 x 外机分别变成二、三、四。好，那么这个需要具体的一个排序，呃，实际的排序跟 机器设置要一致，当然，呃，设置之后除了 f、 s、 s、 b 的 设置之外，还有我们的参数幺零二三， 呃，另外还有其他很多参数啊，这个以后，呃继续跟大家分享。呃，当大家增加四轴或者增加五轴的时候，碰到问题也可以给我私信，我会给大家做一定的指导。

师傅，这个道具都下不去，怎么加工呀？你这个应该是工件过低触发了这种限位，我们可以通过修改系统参数来调整限位，在 mdi 模式下打开写参数开关，然后搜索参数号一三二一，就可以对这种形成限制进行修改，这样道具就可以下去了。

雅晨老师，刚才我在设置机床参考点的时候弹出了这个报警，这是一个什么报警啊？ 这个是 ot 五百号报警，是机床的软线位报警，证明你已经撞到了机床的软线位上。为了确保我们数控机床的安全运行，在每个直线轴的正负两端都会设有 限位。数控机床的限位分为软线位、硬线位、机械线位。然后硬线位是什么呢？在我们四副轴的正负位置，极限上面的接近开关或者是限位开关。硬线位呢，是机床的 最后一道保护防线，越过我们硬线位，很快就会到达机械线位。由于我们私服系统的功力很大呃，一旦撞上了硬线位之后，就会造成我们基建结构上的一个损坏，然后这是不被允许的。因此呢，我们可以通过 呃系统上的机床软纤维的设定来避免这种情况的发生。软纤维呢，是由机床的参考点为基准建立的，由系统参数决定的 啊，分别是幺三二零和幺三二幺，分别表示的是正负向的极限位。老师您能演示一下吗？好的，没问题，接下来我就给你演示一下如何设定机床软线位。首先要消除 ot 五百号报警，我们看到这个 报警是 x 轴的正向软纤维超乘的报警，因此我们要先看到 pos 画面，我们要反方向移动 x 轴，你在照个方式下反方向移动 x 轴， 点击 reset， 我们的报警就消除了。接下来呢，我们要开始设定我们的幺三二零和幺三二幺两个软纤维参数。首先要在 outside 画面下设定，打开至为一，打开写参数开关， 在 m d i 方式下，然后把写参数开关打开，然后 system 到参数画面，然后这用通过幺三二零搜索，然后找到我们的参数。 接下来呢，幺三二幺大于幺三二零的时候，代表的是我们 x 轴的行程是无限大的，我们把幺三二零改为零，幺三二幺改为一 on reset 报警消除。这样呢，我们 x 轴现在的行程范围就是无限大的。 接下来我们通过手轮摇，或者通过我们的倍率旋钮的手动方式下，然后移动 x 轴来判断软纤维设定值的一个范围。 我们先调到 pos 画面，看我们的机械坐标值。首先呢要 进行一个回餐的动作， r e f 点击我们的回餐，然后进行回餐，我们餐高点现在的位置是 x 零零，证明我们已经返回餐高点成功了。 接下来呢，我们通过手轮的方式，然后移动我们的 x 轴的负向， 我们该机床是 v m c 八五零的机床，因此呢它的行程范围是在八百五，所以呢我们呢可以摇一下 x 轴的负方向，根据我们实际的机床， x 轴的它的 一个位置 接近我们硬线位的时候，可以把倍率调慢， 然后现在我们就已经快到了极限的一个位置上，所以我们把这个参数负一点五五一一，然后写到我们的参数幺三二幺里， 也一定也是在我们的 m d i 方式下， 然后我们的负方向的已经调好了，接下来我们再回到 pose 画面，然后我们再去调正 纵向的限位，然后把我们的手轮拨到 x 一百，倍率快一点，然后去调正向的，我们可以先把幺三二零的参数给他写大一点， mdi 方式下 好， reset 消除报警。 手镯方式下我们可以把倍率调快 好，这时候倍率还是不够快，我们就在照个方式下进行移动， x 轴把倍率打快一点，然后他 接近 y 五零， 然后这时候我们再搞成改成手轮移动， 我发现在幺八五六这个位置也没有撞到极限，我们就可以把这个位置做标志输入到我们参数幺三二零里， 在 m d i 方式下，这样我们的软纤维就已经设定完成了。我们可以验证一下， 如果我们的值超过 s 轴正向超过八百五十六，然后就会发生软纤维超重的一个报警，然后免是移动手轮。 我们可以看一下 pose 画面，超过了八百五十六这个值就会出现对应的正向软件位超乘的报警， 我们可以再试一下负方向，然后我们超出了幺三二幺的值，也会出现 x 轴负向的超乘报警，这样就确定我们的软纤维设定已经完成。

弓箭过低触发了 z 轴线位，可以通过修改系统参数来调整线位。在 m d i 模式下打开写参数开关，然后搜索参数号幺三二幺，就可以对 z 轴形成限制进行修改，这样刀具就可以下去了，没有把握的不要轻易修改哦，容易提桶跑路。
