2次元怎么测量角度

今天给大家讲一下建坐标的三要素，以及如何去建坐标。然后建坐标的三要素，首先是 x 轴， y 轴以及圆点， 然后建坐标的三种方法，分别包括线跟线，圆跟圆以及点跟圆。然后接下来就跟大家演示一下线跟线的建坐标，建坐标方法，首先我们找到这种直线寻边工具，好，画一个 s 轴，取一条 x 轴的线， 外轴的线，然后两条线构造一个焦点， 对不对？然后再以这个焦点为原点设定，然后默认 x 轴，也就是 l 屏幕上的 l 一为正方向进行摆正，然后保存坐标啊，这样我们的线跟线的 坐标就建好了。然后接下来跟大家讲一下圆跟圆如何去建坐标的，首先我们得找到找到那个圆， ok， 然后因为我这里的弓箭呢是通孔，所以我建议大家用底针来箭， 好嘞， 然后再抓取这两个圆， 榨取好了之后， 选中这两个圆，构造一条直线，然后左合法，然后我默认 ce 为圆点设定， 然后再摆正这条直线，然后再保存坐标。好，那么这个圆跟圆的坐标就建好了。然后点跟圆实际上就是 好，我得弄一个焦点，然后再取一个圆， 然后点根源勾在条直线， 然后以圆心我默认这个圆，以他为圆心进行圆点设定，再摆正这条线。 ok， 好，保存，那么点根源的坐标就建好了。这就是我为大家所演示的三种建坐标的方法。

影像仪所测得的角度值偏差大怎么办？影像测量仪由于屏幕显示有限，加加上放大倍率较大，屏幕显示部分弓箭的尺寸实际只有几毫米。很多测量人员在检测的时候，习惯只在屏幕显示采集的点线匀速， 如果采集的点有误差，所采集的线段越短，那么所侧的角度的偏差就会越大。 线段越长，左侧角度偏差指定会越小。所以我们在测量角度的时候尽量讲角度两边的线段采集长些。如果屏幕显示范围太小，我们可以移动工作台， 在角度所在直线起点附近踩直一点，然后在中点位置踩直一点，这样左侧角度的误差将会大大减小。

上一期呢，我们讲解了平面度跟真圆度，这一期继续给大家讲解一下我们的行为工差。这一期的话是角度跟同心度，现在呢我们用这个产品来给大家演示下测量角度还有外圆跟内圆的同心度 一样的，在编程之前都是先尽力坐标， 坐标建好之后，我们先给大家演示一下角度是怎么测量的，首先需要把这个角的两条边元素画出来， 两个线的元素画好之后，我们可以用这个标注角度工具来把这个角度标注出来，这里我们需要测量夹角还是补角都是可以 任意去标注的，这里的话我们测量他夹角的角度，这个角度测量出来之后，我们可以给他设一下供差。 接下来的话我们测量内圆跟外圆的一个同性度，我们现在先把内圆画出来， 内圆画好之后，我们把面光打开，把外圆的元素画出来， 内圆和外圆的元素都画好之后，我们想知道他的一个同心度是多少，可以这样子测量，鼠标右键，然后找到公叉，公叉这里找到同心度，然后点开这里的话，我们就要清楚他 他的鸡犬元素是哪一个，然后点开这里把鸡犬元素选进去就可以了，这里再输入他的明日值计算，然后他的一个同心度的结果就测量出来了。好，现在同心度跟角度都测量完了，我们运行下这个程序， 测量完成之后也是自动导出他的一个效果表。

大家好，今天给大家演示一下二次元自动测量。 首先呢我们得满足两个条件，一箭坐标，二标你所需要的尺寸，然后这里的话是我已经标好了，标好，建好坐标，标好尺寸了，然后下面给大家演示一下。 呃，然后这个二次元的话，他可以运用于刀磨行业，以测他的一个刀锋，以及磨铅行业，测他的，测他的距离啊等等。 然后今天这个演示的话，我是以这一个弓箭做成了三个平移，然后，呃，这里右键平移，对，这里这里的话就要大家注意下一个方向， 据这里是复制多少个，然后这里要勾，要勾上，对，然后就变成了这个，然后我们这个软件跑完之后，他会自动弹出一个 报表，一笑，报表，然后这个红色是代表我们是已经标好尺寸，然后是 ng 的，然后上面是这些是合格的。

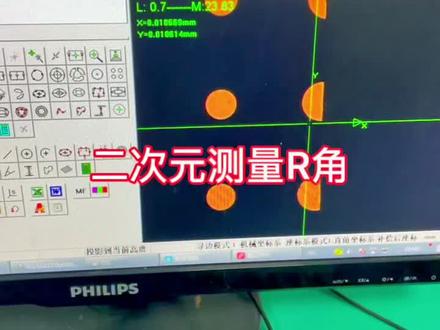

最近有个朋友问我阿轿车辆怎么用，然后出个视频，大概讲解一下怎么测量这个阿轿。 一般用这个测量壶，这个命令可以来测量壶雄鞭的话基本上也是可以的啊，很快，而且就是半径是零点四， 然后我把它给新建一个清除掉，然后这是我们采用这个十字彩点法， 我个人还是偏向于十字彩点法的，为什么呢？因为十字彩点法他是实实确确的是你知道的踩到那个边上面的这个样， 如果是寻兵的话，他是几时选中的，还是说有一点区别的？我可能是二选的话偏向于这种十字裁剪。 接下来是 有些人他不太清楚这个测量阿胶的范围哪一段，哪一段是属于阿胶，阿胶偏大或偏小 啊，要范围偏大偏小的话是无法很难确定，这是我经验总结的一个方法，这是我摆正的，一边画一条死 线，画这条辅助线就是这个范围啊，就出来了阿胶范围，这的话可以任任意摆一遍啊。这个辅助线的话是我连接这个两两根线之间，焦点就是延长线嘛，连接过来的。好，现在我们把它删掉， 删掉了之后，嗯，就是基本上可以目视的啊，可以目视的啊，这一段啊，直线一段，然后弯曲的 这一点，一般情况下目视都没问题啊，但是目视之后尽量的取的元素点的话，是要靠靠里边走一点啊。

嗯，老板，嗯，吃凉的话，你把那个胶蒸块放上去，这个削成块，打个比方就是这个削成块就相当于你的产品啊，然后这个削成块上面有圆，嗯，有圆，有长方形的，嗯， 有长宽，还有这些直角的啊，角这些我给你全部讲一遍啊。打个比方，我们要侧圆啊， 就找到这个机器上面的这个蒜蓉花上面，或者你的产品上面的圆，然后把倍数看到没有镜头上的倍数 选择，呃，零点七或者一倍，那个倍数全部已经校正好了。然后呢？这个软件这里也要选择对应的，这里选择零点七啊，一定要选对应，选对 之后，然后你要测量圆的话啊，然后点绘图里面的第五个功能，测圆的方法，点一下，然后在这个圆上，在这个圆上取点，取三个点 啊，右键这个圆就测好了，然后这边的工具栏里面测的，测的就是测的结果，半径直径啊，这里就显示出来了，这就是测圆，然后测长和宽的，打个比方， 这个上面你的产品上面啊有长宽，打个比方，这是一个正方形的，长方形的一个产品啊，如果说是长和宽，选择标注 啊，看到没有？选择标注里面的第四个功能，点到线的距离选一下，然后在这个产品上一边这一边最选到边边上，然后一边取一个点，然后到最另外一边 换一条直线啊啊，这个尺寸就出来了 啊，你测出来的尺寸他就自动显示出来了，然后同样是长的也是一样，然后在这边取一个点，这边画一个线啊， 这个这个宽，这个长也出来了，所有的长宽都可以用这种方法测，如果说你不想用这种方法测的话，你就要把产品这个产品这里完全摆正啊，摆正，看到这个，这个软件上不是有个蓝色的十字线吗？蓝色的十字线， 然后你可以给这个十字线这样对齐啊，对齐了之后他会，他会感应，感应红色，感应红色的。对齐了之后，然后这里 x， 这里归零啊， y 轴归零，然后又可以移动工作台移到另外一边 啊，这里对齐啊，然后这里走出来多少就是多少啊，这里 x， 这里有个走数，同样外轴的也是一样，宽也 一样啊，这里对齐，对齐了之后，然后再点一下 y 啊，归零，然后再移到上下面来，对 啊，然后这个宽度就是就是这个这个你要的宽度啊，这是测量长和宽。然后就是还有测量角度 啊，打个比方，测测一个三十度的夹角，首先点绘图，绘图里面的第一步，点这个画线，把组成角度的两个边画出来， 点一下，把这条边画出来，把另外一边， 先把两个两个线都画出来之后点标注，标注里面有一个角度，标注看到没有？选择一下这个功能，选一下，然后在这里画的刚才画的这两个边各点一下， 这个边点一下，这个边点一下，放在这个夹角中间，这个角度就出来了啊，三十多个夹角，这是测量角度，还有测量圆跟圆之间的距离啊。 打个比方，我要测画两个圆，我要测这个圆 啊和这个圆之间的距离，首先就要把这两个圆都要画出来啊，这两个圆画出来之后，然后点测量， 里面呢有一个两个圆之间的关系，选一下，然后把刚才你画的两个圆各点一下，这个圆点一下，这个圆点一下，那这两这就会弹出来，这两个圆之间有好多尺寸，你看你图纸上要求是哪个尺寸， 如果说要要这个圆心到圆心的，就选择 b 到一点确定，然后这个测量栏里有一个线的长度，线的长度就是这个圆心到圆心的距离啊，平面上的尺寸基本上就这些。联系电话 13632638267， 欢迎来电哟！

这个产品扫描万能锅这里必取现， 然后再点轮廓，然后我们点，我们点一个起始，点一个扫描方向， 然后这个轮廓就扫扫描车辆，扫描车之后我们把它拎成为 另，成为这个，这个这个改成 dxf 跟这是我们保存，保存了之后，然后我们再把这个 比赛，把这个 cd 文档打开，他这个点就全部在这个里面了。
