成功，我的图纸比例不对，需要对图纸进行缩放，但缩放后图纸标注信息很乱，这个该如何处理呢？ 图纸标注信息是图块，我们需要对图纸进行多次分解，具体我们的软件中操作一下。好，大家注意看一下桌面这个图载，就是啊，一个毫米图啊，我们在进行一个土方计算的时候，就需要把它转成我们的米图，大家可以看一下，上面这些尺寸就是一个毫米图啊， 那么这个的一个触点，我们是对图纸进行一个缩放啊，我们可以对拉框选择这样的一个区域，拉框选择过后点右侧，这里有一个缩放啊，这里的缩放啊，我们指定一个基点啊，输入一个零点零零一 啊，由我们的毫米转换成米零点零零一啊，缩放过后大家可以看一下啊，就会出现上面标注的这些尺寸，大家可以看 一下，是不是说放过后很乱，这个尺寸他并没有跟着说放，我们也可以把这个外侧的这些尺寸呢，直接给他删掉啊，这个也是一种处理方法，因为我们实际上所需要的是内部的一个呃，边界线啊，大家可以看一下， 这个也是一种处理的一个方法，大家可以看一下啊，内部的这些是正常进行的一个说法，只是他的外部的这个尺寸没有正常的这个说法。那么另外一种方法呢，我们就需要对图纸啊进行一个分解， 可以分解过后啊，来对他进行个缩放，大家可以来看一下啊，主要是这些尺寸啊，那么这个的触点我们直接拉框选择，我们需要分解的一个图形，选择过后点右键这啊，点我们的右侧，这里有一个分解，大家可以看一下，在我们的这里有一个分解啊， 好，选择这里，但这个需要对它进行一个多次的一个分解啊，好，这里卡住了啊，刚刚已经分解了一次，我们再点一下分解，我们选择分解的一个范围啊，我们点啊再次对它进行一个分解，建议大家分解三次以上啊， 好，大家看一下。 好，已经分解了三次，分解三次过后，我们再来选中，对它进行一个相应的一个说法啊，我们选择这里的 说法，我们再来指定我们的一个基点，零点零零一，大家可以看一下啊，此时整个图形就能够正常的一个说法了啊，主要是原来我们这里的尺寸线他是一个块啊，没能够正常的一个啊，按我们的一个设计的一个 比例进行一个缩放，大家就注意一下这样的一个方法啊，对它进行个多次分解，分解过后再来缩放它，这个操作你学会了吗？关于软件其他的使用问题，请在评论区留言。

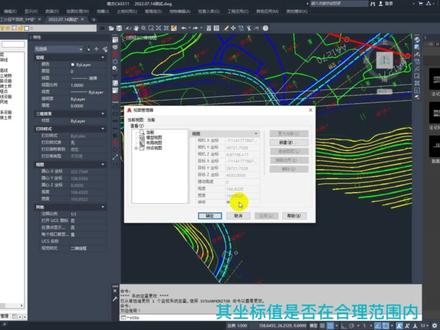

大家在使用 case 作图过程中最常用到的功能就是图形缩放，但是有时候图形放大到一定程度就无法继续放大了，软件会重复提示无法进一步缩放。那么这个问题应该如何解决呢？ 这里有三个解决方法。首先呢，我们在命令行输入 reagan 命令 r， h， e， n， 然后直接回车，这个时候呢，图形就可以进一步放大了。第二个方法是查看一下当前图形的坐标是否在合理范围内，比如当前这个图形的坐标值 x 坐标就异常地偏小，这个时候呢，我们需要将坐标值移动到合理范围内。我们可以全选图形，然后输入 move 命令， 将图形移动到零点零点零的位置， 移动之后，当前这个图形就可以进一步放大了。 第三个方法是查看一下当前图形的相机坐标和目标坐标是否在合理范围内。我们在命令栏输入 will 命令， 查看一下相机坐标以及目标坐标其坐标值是否在合理范围内，如果目标值偏的很大，就需要对它进行调整。 我们在命运栏输入 the will 命令，回车， 然后直接回车，输入 p o， 选择点，然后输入目标点，零点零点零回车，输入相机点，零点零点幺回车， 再回车，然后全图，这个时候这个图形就可以继续进行放大了。以上就是本期给大家介绍的解决图形缩放的三种方法，我们下期再见，记得点个关注哦！

我们使用缩放工具 sc 框，选要缩放的图框，确定指定缩放的起点，然后再输入二 描一下图框目前的宽的长度，起点，终点，然后再输入 p， 描一下图形，需要图宽的长度 词典中点确定，然后我们的图框它就会变成我们需要的大小。用移动工具 m 把图框移过去，套住图形，嗯，就可以了。

好，今天继续来说一下白羊 cas 基础知识，那么我们今天要说的话题呢，就是这个符号内差，我们通过这个植被土制绘制这个植被的这个边界线之后呢，发现里面的这个符号比较稀疏的时候，或者说 呃我们需要在这个符号之间内插一些符号的时候呢，那么就可以通过地物编辑下方有一个，我们可以看到有一个符号等分内插这样一个功能，这个功能非常的好，我们点击之后他会 要求我们选择一端独立的一个符号，请注意是独立符号，我们选择，比如说我们选择第一个，然后选择第二个，然后我们要输入内差的一个数量，假如说我们需要内差五个，我们回车这个时候他会在符号之间进行一个等分内差， 这是这样一个，当然我们也可以通过来看一下符号等分内差，选择第一个，选择第二个，这样这样斜着进行一个内差，我们来看输入一个五回车， 这样回车之后呢也是内插的一个相关的一个符号，那么通过这个呢，我们就可以对符号之间的一个空隙呢进行一个填充，也就是说呃根据我们所需要的这个密度进行一个呃 内插，当然呢这个符号内插完成之后呢，我们还有一个功能，就是一个批量缩放，可以对这个符号呢进行一个缩放，那么缩放的目的呢？是因为符号的大小呃和我们所需求的这个不一致，那么这个时候我们对符号可以进行一个缩放，那么如何进行？ 我们可以选择批量缩放二号选择符号，当然也可以通过输入图层的这个名称，我们可以输入图层植被、土质等等这个图层的名称来进行，也可以直接空格或者回车 来进行目标的一个选择。选择目标之后呢？比如说我们现在输入一个符号的一个缩放比例，比如说我们现在需要对这个符号进行缩小，缩小个零点五缩放回车之后，然后框选对象， 然后单击右键，这个时候你会发现我们的符号在原先的基础上进行了缩小，这是批量，不管你属于哪一个，是汉帝也好呀，菜园也好呀，或者说其他的一些 独立符号，那么他可以批量进行一个缩放。那么本节课我们所说的就是一个符号的一个等分的一个内差，以及这个批量缩放符号的一个批量缩放，他可以对枕头进行，那么这是我们所说的一个呃，知识点，希望大家能够注意。

cd 小白必会的四大缩放技巧！方法一，等比缩放，输入缩放指定 sc 空格，选择缩放对象空格确认，鼠标左键点击基点，输入比例因子零点五空格，完成缩放。 方法二，参照缩放，输入缩放指定 sc 空格，选择缩放对象空格确认，鼠标左键点击缩放机点， 输入二级指令，参照，输入参照 l 空格，点击参照长度的两个点，再次输入 p 空格，点击新的参照长度两个点， 完成参照缩放。方法三，对齐缩放，输入 a l 空格，点击缩放的对象空格确认，点击第一个圆点，点击第一个目标点，点击第二个圆点，点击第二个目标点空格一次选择是完成对齐缩放。 方法三，不等比错放，输入 scx 空格，选择缩放对象空格确认，输入二级指令 r， 输入 r 空格，点击 缩放的两个焦点，完成不等比缩放，然后空格确认。这是 cd 小白必会的四大缩放技巧，你会几个呢？

图形尺寸缩放，尺寸放大和尺寸缩小，今天为大家介绍图形尺寸缩放的命令， 这个命令的开启图标是在修改工具栏中，点击这个位置的图标，便可以进入收放命令，或者输入尺寸收放命令的快捷键。 s c 点空格键， 这时候需要选择对象，用鼠标选择对象之后点空格键确认，然后需要指定基点。 缩放的积点是一个不动点，我们可以选择任意一点作为尺寸缩放的积点， 在这里我选择左下角的点，注意几点，点击鼠标，这时候我们可以输入比例因子， 放大的比例音质大于一，缩小的比例因子小于一，如果我将这个图形放大两倍，我直接输入二点空格键， 这样这个图形便放大两倍。如果我需要对图形进行缩小的处理，同样也是输入 sc 点控格键，选择对象， 再点控制键，确认指定机点，我仍然指定左下角的点作为机点。点击鼠标， 这时候如果想对他进行税效处理，我需要输入的比例是小于一的， 现在将这个图形缩小到原来的二分之一，我直接输入零点五点空格键，这样该图形尺寸变成了原来的一半。 以上便是缩放命运操作，大家一定要记住，这里的尺寸缩放与之前讲过的图形显示的缩放是有本质区别的， 图形显示的错放只是看起来这个图形放大或者缩小，他的实际尺寸是不变的， 而今天讲的尺寸的说法是改变尺寸的，你学会了吗？

cd 第七小节缩放快捷键 sc 选择你的对象空格指定一个基点， 这个时候的话呢，指定比例因子，就比如说你要放大多少倍，或者是缩小多少倍，大于一就是放大，小于一就是缩小，比如说放大两倍， ok， 那这个时候呢，由最开始的四百就变成八百了，因为放大了两倍，那同样的 sc 空格选择对象指定几点？比如说零点五，缩小一半就变成两百了，好，这是第一种叫做等比例缩放。 那还有种情况， sc 空格选择对象，指定一个基点，正确的值除以错误的值，比如说五百，斜杠四百， ok， 这个时候就会统一把四百变成五百的一个巨型了，但是这个前提条件他是需要是正方形。

大家注意看他这里三百九十六，对吧？尺寸三百九十六，那么我这个尺寸也是三百九十六，大家注意看这两个图有什么不一样？是不是这玩意比这个大的多，对吧？那么这个就牵制到一个比例啊，这里有一个比例一比五，对吧？ 那么这个位置的话，他其实就是说什么意思呢？这个为什么是三百九十六？他他这么小也标注个三百九十六，他这么大也标注一个三百九十六，这个就是标注样式啊，这个点击这里，对吧？点击这里，那么这个标注样式是多少了？ 是这个啊，这一串英文，这是 stop 转出来的，对吧？那么大家看一下这个标注样式 修改，对吧？然后主单位他是不是五一比五，对不对？这就是为什么我要让大家，我要让大家一定要建立自己的一比一的标志样。 是，那么现在我用一比一的去测，对吧？测这个三百九十六，那么是七十九点二，对吧？那么比如我现在要给出他的一个展开图， 是不是？如果说这里不显示这个一比五，那么你怎么去做呢？我三百九十六，他不是一比一的啊？ 如果说你不是一比一的图，你不改的话，你发给激光，发给硕冲，那么他实际给你冲出来有多大了？标到三百九十六，他实际冲出来只有七十九点二，对吧？那么我们这样算的话，如果我我得把它放大了，三百九十六， 就是你用一比一测量的时候，他必须得量到三百九十六，对不对？那你是不是要这样，三百九十六除以个七十九点二，好，这是等于五，对吧？那么我这里，我这里把它复制出来，对不对？复制出来， 然后复制到这里，然后这样除以，然后点击这随便点一个，几点啊？输入五，好，现在是三百九十六，对吧？那么现在刚才在这里面注意到一个步骤，我得先量出来多少，然后再算出来倍数，再去给他做一个放大，这样非常的麻烦啊，非常的麻烦， 那么这个位置的话，你就不需要这样去做了啊，用这个比例缩放框选对吧？全部放下来，那么现在 sc 空格键把它选中，对吧？右键确定，随便找个机点吧，点击这里做机点，那么这个位置下面后面就一个参照 r 啊，那么我输入 r 空格键，对吧？指定参照长度，对不对？那么我指定这个位置，对吧？或者在这个线上点一点，再点击这一点，然后 输入新的长度，输入多少了？输入三百九十六，好，那么他这个尺寸不用管啊，这个尺寸不是一比一的尺寸啊，那么一比一的尺寸是你自己建的尺寸，对吧？这是一比一的尺寸， 但是你看他现在就是三百九十六，对吧？这是一个比例缩放啊，就是说你不需要算倍数，你只知道我需要，我只知道这个尺寸现在七十九点二，我想把它放大到三百九十六啊，怎么去放就可以了。好吧，我把这个放出，放出来再给大家演示一遍，这个经常用啊， 好， sc 空格键框选对吧？找到一个基点，点一下，输入 r 二，对吧？空格键对不对？在上面找一个点，那么找到另外一个点啊？好，输入一个新的长度，三百九十六，对吧？然后确定，那么现在他的 长度就是多少了？三百九十六啊，就是从头到尾我就没有算他多少，他我需要放大多少倍，好吧？你只需要放到三百九十六，对不对？那么还有个用法，就什么用法了， 对吧？我想把这个放上，跟这个一样大，对不对？那么你常规的话怎么搞了？我要量一下这个长度多少，这个长度多少算个倍数啊？这个也不需要，也是参照 sc， 对吧？空格键框选，找到一个几点，输入 r， 对不对？指定参照长度，对吧？参照长度是哪个意思？什么意思呢？就是我要更改的长长度叫长参照长度啊，我要把这个图改这个图，那我要在它上面找长度，点击第一点，对吧？点击第二点，然后这里 指定新的长度，或者点 p， 那么输入这个 p 啊，输入 p p， 空格键指定第一点，好吧？指定第二点，好，那么现在他两个就变成一样长的了，一样大小， 对吧？这是一个比例缩放啊。这个参照这个命令一定要记住啊，因为我们，我们收到客户的图纸，你很难保证你收到的图纸是一比一的，好吧？所以这个参照命令必须要记住。

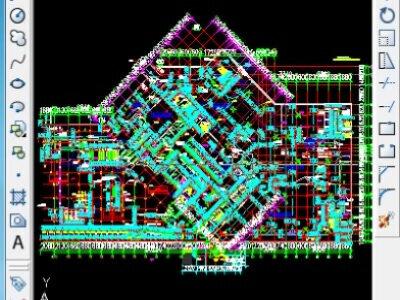

之前我们经常会碰到这样的情况，对一张图纸进行缩放之后，那么这些标注的这些尺寸呀，大小呀，距离呀，都会显示的特别的大，和图纸显示的特别的不协调，那么我们来看一下缩放，整个图形缩放比例零点二 会车。那么我们缩放之后，我们来看一下这个尺寸呢，长度尺寸标注的非常的大，和这个图纸完全不协调，看上去非常的这个混乱。那么至此呢，我们做了一这样一个程序，缩放之后， 保证他的这个尺寸相关的标注他的大小非常协调为止。接下来我们来看一下这个程序， 我们在命令行输入 sc 框，选七十点中点，然后给另一个缩放的一个中心，缩放比例零点二，和刚才是一样的，我们来进行缩放，那么缩放之后，我们再来看一下这个尺寸呢，似乎没有发生任何变化，他和图纸完全一样。

缩放的四种技巧，第一种，比例缩放，输入一个 s c 空格，选中我们的图形再空格，找到中心点，往外面拖动，输入一个二倍空格。 第二个，参照缩放，输入一个 s c 空格，选择我们的对象，再空格点一个点，然后输入一个 r 参照，然后点一个点，再点一个点。 接下来的话呢，输入一个 p 空格，到这里新的对象，这里点一下，再点一下这边。 第三种，不等比缩放，输入一个 s c x 空格，选中我们的对象再空格，这个时候输入一个 r 空格，选择我们这个矩形的两个角点空格。第四个 a l 对齐缩放，输入 a l 空格，选择我们的对象，再空格点一下这个点，然后我们直接点到这个点， 点第二个点，点了这个点空格选择四。

好，今天给大家，嗯，分享一下这个图纸如何缩放，嗯能更准确， 嗯，我没拿到这一张图纸呢，也是我一个粉丝发给我的啊，一个一个四川的网友发给我的，发给我了之后啊，然后让我给他缩放一下，我也趁着给他缩放的时候，然后给大家讲一下， 嗯，关于这个图纸作画呢，今天给大家分享的是，嗯，两种方法。嗯，哪两种方法呢？就是第一种啊，就是用图上标注的这个距离除以咱们实际次阳的距离。 然后第二种就是还是用 sc 这个命令缩放命令，然后就是用它标注的这一个啊，然后作为一个猜照啊进行缩放。首先我们两种方法都是比较 好用的，首先我们讲一下第一种啊，因为我们我如果我们不缩放的话，我们是不能直接拿过来放线的啊，必须缩放了之后，然后再进行一个，呃，图纸转移，就是施工，施工坐标套图吧，啊，就是套图了之后，然后才能进行方向。 首先我们我们看一下，这上面他标注的是个三米二，我们实际量一下看下是多少 啊？实际标准是六四零零零，实际上是三米二，那我们拿这个 啊，三二零零输上个六四零零零，然后就得出是一个零点零五，零点零五，零点零五的话，那我们就把这个删掉，我们就把它 缩放，缩放一下，就是那个把这个零点零五给它缩放一下，我们全选 拉光选的小小一样，输入这个 s c 零点零五。好，我们缩小之后，我们还找到这个三米二的位置，那再量一下， 哎，变成三米二了，我们再量一下这个三米三的啊，三米三看一下侧边看一下他纵横比例一样不一样， 好，这个都变成三米八了。好，我们返回一下，我们讲一下第二种方法，第二种方法是不用计算的，呃，就是以免，以免你算， 因为这个地方刚好就是零点零五，有时候是出不记得你出完之后都是零点多少多少多少，后面有七八个小弱点，你要是输入不准确的话，你把它输入完的话又比较麻烦。你输入不完的时候，然后他这个 有时候我们进行图纸缩放了之后，然后套套这个施工坐标图的时候，会差那么一点点套不上，有时候错一个一两公分也是很正常的， 所以我们第二种话是不用计算的。首先我们还是随便就是量一个地方这个三米三的位置吧，我们给他量出来 这是六六零零零，这是三米三，我们还是先给他全选一下 比较卡电脑啊。全下完之后我们输入这个 sc， 我们改一下这个 g 点，改完之后我们现在不要输入那个零点零五，我们看一下这下面有一个参照 r， 我们输一下 r 二哦，我们这个拍照的这个长度啊，就是一个六六零零零，我们点一下空格哦，我们给他指定七的长度呢，就是三三零零点一下好 看，他一下子就变过来了，我们随便再找个地方再连一下， 好幺八五零， 我们再看下这边， 好三八零零，上面 啊三四五零，就是每个点他已经都呃四四条边已经都变完了啊。总结一下就是第二种方法，我感觉就是比第一种方法好用，第二种方法不用计算， 我们直接就是输入这个猜照就行了，把这个猜照呃，让这个系统，让这个呃 cad， 让他自己去计算。嗯，这个方法还是比较简单的和实用的。 嗯，就行。今天就给大家分享到这里，喜欢的小伙伴的话麻烦点个关注，点个赞。行，谢谢大家。

回答粉丝问题，如何进行一个快速的缩放咱们图纸的比例，假如说这里我们要把它缩放一样的大小，首先我们用到一个缩放的纸里是 sc， 输入 sc 空格，选择要缩放的对象空格确认，然后呢点击其中的一个基点，找到下方的参照 r， 我们竖这个 r 空格，然后呢点击我们参照长度上的两个点， 再来输入下方的屁空中，输入屁空中，然后呢我们要把它缩放成这么大，所以呢点击要缩放上的两个点， 然后可以看到他就会变成一样的大小，这就是我们的一个参照缩放，我们可以来学习一下。当然在我们平时绘图的过程中，不管说改图啊还是绘图都会用到一个大量的快捷键，这里呢如果你记不住的话，在这里我给大家推荐咱们这样的一款 cd 二维加三维快捷键大鼠标垫，它里面包含了绘图工具，修改工具，标注功能 以及三 v 建模，而且呢每个命令的彩色图标呢都打印在上面，和 cad 里面是一比一的，我把它放在视频左下角的小黄车里，赶快点击带一张回家。

今天来东西湖测量原始地貌，甲方要求打印方个网，现场签字确认土方开挖完成后，根据面标高方个网及实际底标高计算土方量。我们来看看具体操作。 我们看一下刚刚十四的点啊，十四的点，我们打开看一下格式啊，两个逗号，一个逗号，一个逗号啊，没问题，格式没问题。好，我们再把范围线搞一下， 有个总图，我们测量的时候就知道有一个总图，我们测量的时候就是测的这个红线类的。这个东西的啊，复制啊，我们在新图纸里面去搞这个东西，粘贴到原 标啊，这个东西出来了，出来之后我们先把点倒进来啊，点我就倒个白色吧，会涂长高三点，嗯，这个对不对？比例尺最高一米五吧。 啊，这个是我们的控制点，这个不管他。好，我们来看点已经倒进来了啊，因为我们这个是现场测的原地貌，然后要把它打印出来，嗯，打印出来的话， 结果我们算量稍微有点区别啊，我们先计算啊，没有 b 和没有 b 和我们双击，然后选个 c， 把它 b 和一下 同时应用，然后放歌王法计算，就有图面告诉声音，你这里根据实际情况选择五米空格。 嗯，然后上期上期视频评论里面有个人教的我啊，他说这个更简单， 说再试几遍吧，这个可以直接删，控制啊，看看我的操作啊，这个是不是更简单？这个原始点你想留上面留，不想留就直接删掉啊，这都这对于我们现在目前阶段只是为了打印出来签字确认面白高这些都不需要啊， 这其实也都不需要啊，就是这样的，这样的话呢，我们把颜色调一调， 白色啊，我们打印一般都是白色，涂层都调成白色，为什么呢？因为白色 打印的清楚些，大家可以去试一下，然后这个点就是点的点号比较小，对不对？好，我们先看一下啊，他是哪个编码？九九零九二幺对不对？编辑里面风力学习 九九零九二幺啊。全选了，选中了之后反间选择特性，我要把那个字体调大一点， 高度一我们选个一看一下啊，是不是调到了？好，我们再加一个框框啊，然后就可以打印前置确认以后，后期忘了什么样再来。怎么算？前期先确认啊，原始礼貌是这个逻辑哈。 啊，我们加一个图框，就处里面有个任意图符，然后我们选择两个点框起来就可以了啊， 好看一点，好，原始地貌，然后不去整确认，看这个感觉就有点有点别扭，是不是？这个我们把把比利时稍微调一下，嗯，返回一下， 有点别扭，有点别扭，该怎么调呢？我们把数据说明改变，比例词改成一比一百，不改变啊，我们再来再看一下啊， 任意屠夫还是选择二两个角，两个角 不许这确认，这个应该还往上挪一点就好了，是吧。啊，我们为了好看我们再再试一下绘图助力，任意涂敷两个角，左下角， okay。 像这个地方字体没有显示，没有显示这个地方显示啊，我把这个地方删过来就可以了啊，把这个删掉只能快， 怎么搞啊？他这个我调成一比一百之后啊，这个跟这个之间是多少？大家可以看一下间距十米对不对？一米五百就是五十米， 因为这功率比较小，所以我们就搞十米一一一比一百的比利时，然后这边的坐标 xy 都在图纸图框上面显示出来，然后还有就是你这把这个打印出来，你不想调的话，你就把它， 你就把它搞成一个 pdf 格式的啊，房子图纸有变化有变动，对不对？ 图纸我搞个打印啊，看一下输出为 pdf 格式，看行不行啊？ 打印在哪里？没看到打印 啊？打印 找一个 这个投走 a 三就够了，应该居中窗口 我们可以看一下啊， 是不是妈妈打你保存到桌面？保存 是不是？ 是不是就这个东西？

前面我给大家录了一批，呃，录了一期视频，嗯，图纸如何缩放能更准确？ 嗯，这个呃适用于绝大部位的情况，因为绝大部位的情况的图纸纵横比例都是一样的，那么这一期我给大家分享一下纵横比例不一样的时候图纸如何缩放，嗯， 因为这个也是啊，有几个小伙伴网友吧在后台私信我，我才注意到这个事情 啊，因为我平时很少遇见这种情况，然后我就随便找了一个图纸给大家演示一下如果图纸纵横比例不一样的时候怎么进行调整。首先我们先呃拿 的图纸先看一下啊，就我们先随便标注两个地方，然后给它分别就是缩放一下， 好，就是我们标注到这个地方的时候，这个地方是个零点八八，这个地方就是横向，横向是十一，纵向是零点八八， 然后我们给他如果纵横比例不一样的时候，我们想把这个横向给他改成三十三，然后就是横向给他扩大，扩大三倍吧，纵向给他扩大两倍的时候，然后是个什么样子？我们先给他这样选中 我们右键特性里面，特性里面，然后这里有个全部，全部我们打开有个块参照，打开了之后这里也有个几何图形，几何图 灯里面这边有一个 y 比例，我们把这个 y 比例就是上下这个比例，我们给它输出一个二，然后它自动就变长了啊， 你看是不是自动度变长了，就是上下已经是变长了，就是上下是扩大两倍吗？左右的话我们是给它 s i 倍 啊，虽然说不好看啊，但是就是那个，呃，如果你们拿到了一个图纸，正常情况下画完之后是比较好看的， 因为这个，因为这个图纸一开始他就是一比一的比例，是我故意给他说成这样子的，那么刚才这个地方我们量的是个十一，那这时候给他扩大了三倍， 又是三十三了，我们量一下，看一下放上面吧，看是不是三十三，是不是啊？全部都是啊？每个都是都是三十三。 我们把这个摘掉看一下这个，刚才我们这个地方量的是个零点八八，零点八八，然后刚才我们纵向给他 扩大了是两倍，零点八八乘以二就是个一点七六，一点七六，这个地方一量应该是一点七六， 看是不是一点七六。就是如果遇到纵横比较的时候，首先就是在特性里面去修改，有两种方法，下一期再给大家分享另一种方法，这种方法 是最简便的，也是最准的。呃，你把它转化为块，转化为块了之后，然后，嗯，在参照块里面修改 x y， 这个是最准的。好，今天就给大家分享到这里，谢谢大家。

现在给大家讲解一下 cd 图纸的一个缩放，也就是我们 cd 缩放的命令的一个使用， 我们今天主要讲解的是参照缩放的这个使用，我们首先来看一下我们的这个图纸， 这里图纸所标注的尺寸，我们使用 di 命令来对他进行一个测量，输入 di 按回车 在拾取我们这个四米这个尺寸，我们来量取一下，量取之后我们可以在下面可以看到它的距离，距离是八米，但实际上这个尺寸应该是四米，所以说我们这个图纸的比例就 不正不正确，如果说我们使用这个图纸来进行翻样的话，他的尺寸就会大一倍， 所以说我们就要对这个图纸进行一个缩放，缩放的时候要注意一点，就是 第一我们缩放的时候这个尺寸标注，如果说我们把图纸缩放之后，那么这个尺寸标注他也会相应的一个缩放 进行一个变化，我们要保证这个缩放之后这个数字他不变化，那么我们就要对他进行一个分解。分解的时候我们使用图层管理， 只显示我们这个标注尺寸标注，现在只有只只剩下我们的一个尺寸的一个标 注，我们选中我们的图纸点击分解，这个时候我们就只分解我们的这个尺寸标注啊，分解之后我们可以选中我们的这个尺寸标注，他显示多行文字，这个多行多行文字啊，那么我们就可以对他进行一个分解，包括这些尺寸标注的线，他就是直线， 然后全部显示出来，这时候我们就使用我们的一个缩放命令，点击缩放，再框选图纸， 鼠标右键，他下面提示的是指定机点，在这里我们可以看到他提示指定机点，我们就在图纸，一般情况下我们在图纸的左下角或者是任意位置都可以是任意的点去 点，然后我们再看到下面他提示的指定比例因子， 我们这个时候就可以直接输入，我们比如说我这个图纸是放大比原图大了两倍，我们可以输入零点五，这个时候那么他也是正确的。但是我们今天主要给大家讲解这个参照缩放，参照缩放我们在这里我们可以看到有个参照，我们就直接输入 r， 输入 r， 这个 r 可以大写，可以小写，然后按回车， 他就提示的是指定长度，我们在这个图纸上面任意指定一个长度，比如说这个四米的这个长度拾取一点。第二点我们拾取的时候一定要注意，就是要拾取垂足，也就保 正我们这个现在现在拾取的这两点的距离，他是四米的这个尺寸，然后他提示是我们鼠标在下面可以看到提示的是指定心的长度啊，我们刚才量取的这个尺寸是四米，那么我们这个时候就直接输入四米， 输入四米之后按回车，然后我们再来看一下我们这个图纸， 现在我们的这个尺寸他还是没有变化，是因为我们刚才把这个尺寸分解为多行文字了，那么我们的这个尺寸就不会有变化，如果说我们没有分解的话，他这个尺寸就会变小，变为两米， 这时我们再用 di 命令来对他进行一个测量一下，输入 di 按回车键 还是来量取我们这个四米的尺寸，看能不能合上，第二点时取垂足，这时我们就可以看到我们的这个距离，它显示的是四米。 现在我们这个图纸我们就可以用于我们的翻样的一个操作。我们一般情况下 这个缩放图纸主要是用于缩放我们的一个平面图，主要是用于我们缩放的一个平面图，比如说我们的住大样， 这样如果说我们有住大样，也就是一个托面的这这个图纸的话，我们一般情况下可是不需要对他进行分解的，因为我们拾取住大样是要拾取比例的，但是我们这个平面图我们翻样的时候，这个平面图是不拾取比例，就要求我们这个图纸必须是一比一的，这个时候 就需要我们用我们的这个缩放缩放的操作，基本的操作就为大家讲解到这里，今天主要给大家讲解就就是这个参照这个缩放。

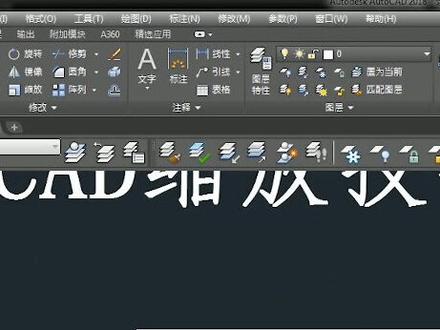

好，今天给大家讲一个 cad 的说放技巧啊，我们选择这个矩形之后啊，我们选择这个矩形之后， sc 空格指定基点，哎， 输入缩放音质啊，比方说两倍，我就输入一个二空格啊，我的矩形就 放大了两倍，这个时候呢，我们再进行一个缩放技巧啊， sc 空格点击机点之后，哎， 我在怎么样啊？点击右键这里有一个复制啊，比方说我缩小零点五倍，回收，看到没有，我不仅缩小了零点五倍，而且还复制了一份，就有两个矩形了。好，然后我再给大家分享缩放的另外 换一个技巧啊，如何将这个矩形的长，哎，缩放和我们上方的这个线一样长呢？首先你让这个线怎么样啊？跟他两个人对齐，这样看得清楚一下啊，我们选择这个矩形方框， 输入 sc 空格，指定一个基点啊，我们就指定为这个点为基点，然后不要输入数值了啊，现在点击右键选择参照啊，怎么参照呢？我们参照 这个点，这个点好，然后我们往这边移移动点一下，哎，那么他是不是刚好缩放到和这条边一样长了呀？哎，今天这个技巧你学会了吗？

cad 最常用四种缩放方法，第一种，比例缩放，想要把这个小汽车放大二倍，我们输入 sc 空格，选择对象空格，制定积点，再输入二空格，就能把它放大二倍。 第二种，参照缩放，我们不知道这个人物的尺寸，想要把这个尺寸改成一百，我们输入 s c 空格框，选对象空格，指定一个接点，再输入下方二级命令啊，空格指定参照长度，捕捉这边的端点，再捕捉这边端点， 想要把它变成一百，我们输入一百空格，现在我可以对这个人物进行一个标注，大家会发现他的尺寸就是一百。第三种，对齐缩放，想要把下方的凤凰图片完整放到上方圆形框内，如何操作呢？我们输入 a l 空格框，选这个凤凰图片空格，指定第一个圆点，点击下方的镶嵌点，制定第一个目标点，点击这个镶嵌点，也就是他的这个端点，指定第二个圆点，点击上方的镶嵌点，制定第二个目标点，点击圆的镶嵌点， 继续空格，是否基于对齐点缩放，对象选择是他就能够完整不满？第四种，不等比例缩放，想要把左边图片放到矩形框内，但是他们的长度跟宽度是不等比例的，怎么办呢？ 输入 scx 空格框，选左边的图案，空格指定基点的时候，我们输入啊空格匹配矩形。第一点，点击左边端点，再点击右边的这个端点，现在他就能够完整放到矩形框内。这四种缩放方法你学会了吗？想要 要从零开始学习更多的 cad 方法，推荐大家报名视频左下角这套 cad 入门道精通的系统课程，没有软件的同学，课程当中有安装包，有安装方法，还有一百八十六节 从零精讲的 cd 系统课程、视频课程，都是高清课程，而且能够永久观看。想要跟着老师学习的同学，点击视频左下角报名学习吧！

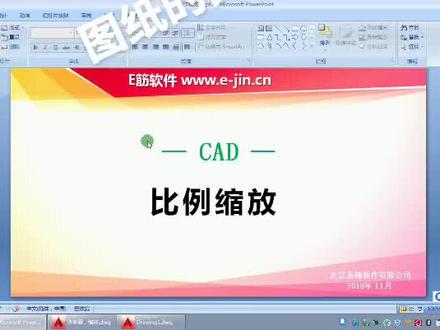

现在给大家讲解一下比例缩放的操作方法，比例缩放，我们可以指定比例因子缩放，也可以指定参照缩放。现在 我打开了一张图纸，大家可以看到图纸标注的尺寸在这个位置是三米三，我们通过第二的命令来测量一下，在命令行输入第二，维持指定第一点， 指定第二点，现在大家可以看到距离是三十三，说明我们这个图纸的比例是不对的，需要进行图纸缩放， 但大家要注意的是，我们图纸的标注特性是转角标注，这样我们缩放出来的比例肯定是不对的，这样缩放出来的尺寸会放大，所以我们需要对这个图纸标注进行分解一下， 我们需要用到一计算图层管理显示，把标准显示出来，选中右键， 现在我们图纸的标注就显示出来了，然后框选图纸，点击右侧 cd 的分解按钮， 左键点进，现在大家可以看到我们这个标注就被分解了，可以看到文字是多行文字标注的直线， 然后我们把图纸全线出来，好，现在 图纸就显示出来了，然后现在我们再进行图纸的一个比例缩放，比例缩放的因子为 三米三，除以三十三等于一百，再点击缩放按钮，或者输入 sc 命令框，选缩放的对象，右键指针，即点输入比例因子一百回车， 我们点击右侧缩放按钮，或者在命令行输入 cc 命令，点击缩放会提示选择对象，我们选择要缩放的图纸，右键 指定基点，我们一般指定带图纸的左下角，或者是图纸的任意一点，下面提示指定比例因子，我们输入刚才计算的比例因子一百 维持，现在我们拖动一下图纸，或者是双击鼠标滚轮， 现在图纸就显示出来了，我们再来测量一下咪明行，输入第二，维持指定第一点，指定第二点。现在测量的距离就是三米三，和图纸标注的是一致， 现在我们这个图纸就缩放好了。另外再给大家讲解一种参照缩放，参照缩放之前，我们同样要把图纸处理好，也就是图纸的标注不能是转角标注，要分解一下再来 缩放，同样是点击右侧缩放按钮，选择要缩放的图纸，右键纸巾系点，我们在命令行输入参照，而 现在提示指定参照长度，我们就选择这个三米三的长度，指定第一点，指定第二点， 然后会提示指定新的长度，我们就输入三米三的长度，三三零回车，我们双击一下鼠标滚轮，现在兔子就出来了，我们再来测量一下第二， 指定第一点，指定第二点。现在大家可以看到图纸的测量距离是三米三，和标注的尺寸是一致的，这样我们这个图纸平面就释放好了。 另外大家要注意的是，我们一般比例缩放，缩放的是平面图，而大样是必须不需要缩放的，比如注大样，我们的注大样是要失去比例的，所以是不需要缩放的。

图形尺寸缩放，参照缩放，今天为大家介绍参照缩放的操作方式。在 cd 中，如果缩放的比例为无限小数的时候， 那么我们不能直接输入比例去进行数方命令，只能采用参照的方式进行。此命令 正如屏幕中所示图形如果我将外侧的举行缩小到内侧举行这个尺寸， 由于他的缩小比例是一个无限的小数，所以我们只能使用参照的方式，在这里呢为大家演示一遍。首先输入参 的命令， sc 点空格键，选择对象，再点空格键确认，此时我们需要指定基点，我们可以选择左下角的点作为基点，点击鼠标 确认完体点之后进入参照的选项，输入字母啊点空格键，这时候命令行会提示我们指定参照的长度 圆长度为七十，我现在要缩小到六十，那么首先我要输入圆长度， 输入七十点控额键，然后命令行再提示我们指定 新的长度，在图中新的长度是六十，我们再输入六十，再点控轮线确认，这样原本七十乘七十的举行 就缩小成了六十乘六十的举行。这边是参照缩放的使用方式，你学会了吗？
