消防水池吸水口喇叭口安装图

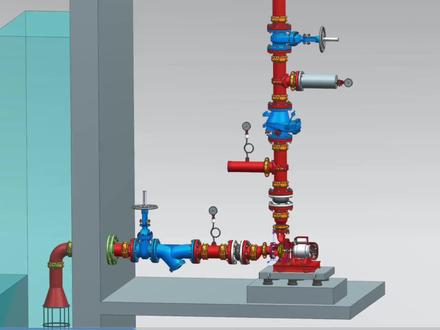

消防泵吸水管前端有一个吸水喇叭口和支架，吸水喇叭口入口处的直径要大于管道直径。形象点，喇叭口形状类似于大小头，直径较小的一端和管道直径相同。吸水喇叭口的直径低要大于或等于管道直径一点二五倍。 喇叭口的悬空高度及地面到喇叭口高度，当喇叭口管为垂直安装时，可为零点六到零点八倍低。喇叭口管为倾斜安装时悬空高度移为零点八到一点零低。 当喇叭口管为水平安装时，悬空高度已为一点零到一点二五低。喇叭口中心点到最低运行水位及最小淹没距离的垂直距离应不小于一到一点二五低，当位水平安装时不应小于一点八到二点零低。喇叭口中心线到后 墙距离为零点八到一点零低，离侧墙距离为一点五 d， 两喇叭口间的近距离不小于一点五 d。 学会了帮点赞收藏起来！

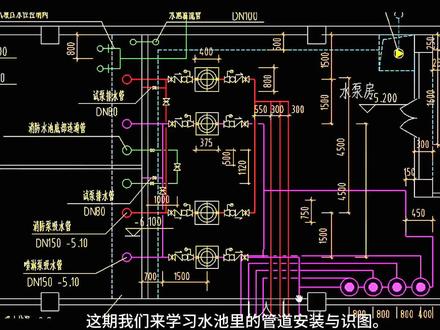

这期我们来学习水池里的管道安装与视图，我们打开水泵房的平面图可以看到这里有一根管，消防水泵吸水管，这根管是多大的呢？安装高度是多少？怎么安装 不懂得跟着我们来学习消防水管的安装实图，我们打开系统图可以看到这里负六点一米， 是不是标高有问题？平面图都标注负五点一米，其实这有一条集水坑比水池的标高低一米的。 这个三角符号又是什么呢？这个三角符号就是吸水喇叭口，如上图所示，它的配套设施是下面还有个喇叭口支架，意思是在负六点一米 安装支架上装个喇叭口，连接到 dn 幺五零的水管，在负四点八二零米处用一个弯头穿过水池壁玉霾的柔性套管穿出水池到外面。不懂玉霾柔 性防水套管位置及安装的，可翻看上几期或前期的视频，里面有详细讲解。关注、点赞、收藏起来，每天免费分享消防工程安装技术！

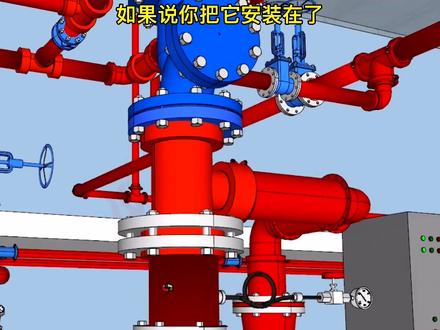

今天我给大家介绍一下消防水泵出水管的设置，要求消防水泵的出水管上也需要用到变镜，但是规范对这块没有额外的规定， 那这个呢是一个柔性接头，那它是为了吸收管道当中的一部分震动，那在上面的这个组件呢，它是一个压力表，这个压力表的主要作用就是为了测试消防水泵出水管的压力。 好，我们再往上看，那这个呢是一个电六五的试水管，那规范规定呢？每一台消防水泵上都 都要设置这个电六五的试水管，所以说这两台消防水泵上都要有。我们再往上看，那这里呢是一个指回阀，那大家注意，指回阀在安装的时候 一定要是我们涂上这个顺序，我们能不能够把这个指回阀安装在压力表的下面呢？不行， 因为指回阀呢可以对我们的管道附件呢进行一定的保护，如果说你把它安装在了压力表的下面的话，那就没有办法去保护这个压力表了。 好，再往上看，那这里呢是一个敏感加法，像我水泵的吸水管和出水管上都可以采用敏感加法或叠法， 但是注意吸水管上可以设置按杆扎法，但是出水管上规范没有规定可以使用按杆扎法。好，大家有问题的话可以在评论区里面跟我留言，欢迎大家点赞转发。

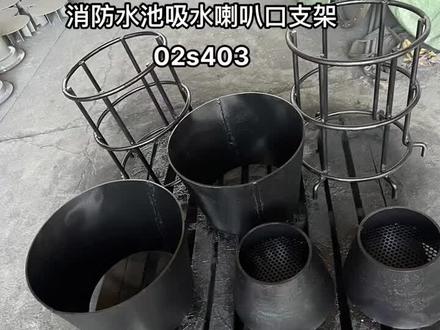

吸水喇叭口是安装在消防水池底部，起到对液体的倒流作用，小口与管道链接，大口放在吸水喇叭口支架上。吸水喇叭口和吸水喇叭口支架配套使用。 吸水喇叭口支架起到将吸水喇叭口与池底分离，以便于液体有流动的空间流入吸水喇叭口，在水泵的作用下进入管道。吸水喇叭口是安装在消防水池底部，起到对液体的倒流作用， 小口与管道链接，大口放在吸水喇叭口支架上。吸水喇叭口和吸水喇叭口支架配套使用。吸水喇叭口支架。
