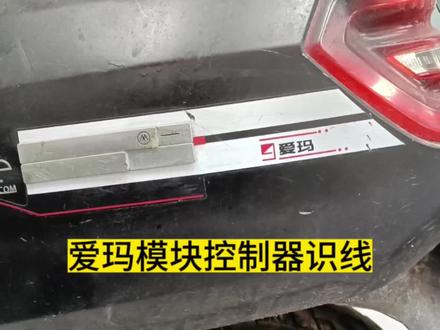

今天给大家分享一下艾玛红牛这款车子的控制器是模块控制器上面每条线的作用，希望点赞收藏。 这是个模块控制器，我们来共同认识一下模块控制器的线路。首先看啊，三根象线，黄绿蓝或耳线插头一个单独的啊， 这里正负极，主要看这些插接件的线都是哪些线，这个黑红线为电门锁线， 这个黄绿线刹车断电转把的三根线，一个粉红一个黑一个绿，粉红为正极，黑为负极，绿色为信号。再看这边几个线，黄色的 为倒车信号啊，就是倒车这个紫色的仪表啊，功率表，黄黑色，这个为一键修复键，修复键，那么这个红白线为变速，就是点按三速， 这个黑绿是负极，其余的两根线，一个是轮动信号，一个防盗信号。关注我，电动车维修技术随时学，谢谢大家，再见！

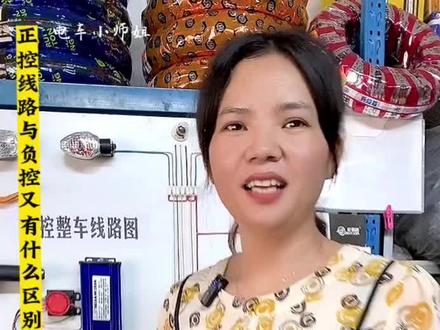

什么叫复控线路？那么这个复控与正控线路走向又有什么区别？虽然说这个复控线路呢用的比较少一点， 但是啊，现在很多的一线品牌车，比如某绿，某元，某台，某尼，某爱，某马等部分的车型呢，都采用的是复控，如果在维修当中啊，我们不懂得复控的线路工作原理，一三一四你就头大了， 过后你也想不明白其中的原因。那么今天呢，我就以这个副控整车线路平面图呢来给大家做一个讲解。电动车电路分为两类，正控电路和负控电路，不管你是正控电路还是负控电路哈这两条静电线呢都是不变的。 那么什么叫负控电路呢？也就说哈由开关控制我们这个负极电路的通断，称之为负控电路。什么叫正控电路？ 也就说开关控制正极电路的通断称之为正控。无论是正控还是负控啊，那么主要是控制四大开关，喇叭，转向灯、 大灯、刹车断电以及尾灯。那么跟我们电瓶的静电以及控制器电机转板呢，是没有任何影响的，都是一样的。来，咱们跟着镜头一起来学习数控线路的走向，首先呢正极哈，打开开关， 大家看看走向我们这个控制器的正极，那么另外一端呢，走向我们这一个哈电门锁，经过这个电门锁啊出来的电，走向我们这一个仪表哈，大家看看走向仪表，那么另外一端 走向哪里？走向我们的车后部分，我们看粉红色线啊，到这里呢，连接到我们的控制器的电门锁。另外一端呢，走向我们这个十二伏的转换器，经过十二伏转换器转出来的十二伏电源， 挪车的十二伏电源呢，作为我们负控电路的长通电，那么如果是中控电路的话，那么他是以负极作为长通电的。来，我们接着讲哈这个十二伏电源呢，走向我们车后部分的 左转向灯，行车灯以及右转向灯。那么同时另外一端呢，走向我们的车头部分，我们跟着红色线哈走向车头部分，首先呢，这个拉吧呢就要用到我们这一个啊十二伏电源 来，接着往上走哈，还走到哪里呢？走向我们这一个左转向灯，我们大灯 还有我们这个右转向的。接下来我们再来讲负极线的走向哈，这里我就不讲了，走向我们的充电口来，那么一路呢，走向我们的控制器负极，那么另外一端呢，给我们的转换器负极充电。 那么另外一端呢？走向我们的车头部分，因为我们这个线路哈是负控线路，由开关来控制我们负极电路的通断哈，所以说呢，咱们这个叫负控线路来，首先呢，这个负极呢走向我们这一个闪光器，由闪光器 出来，走向我们这个转向灯的公共端开关，蓝色线为右转向灯哈，我们看哈 蓝色线走向右转向灯，同时呢另外一端呢走向我们仪表的右转向灯显示，那么另外一端呢？走向我们车后部分的右转向灯来，我们再来看看橙色线哈，走向我们的左转向灯，同时呢另外一端呢， 走向我们仪表的左转向灯显示，那么另外一端呢，就是走向我们车后部分的左转向灯了。来我们再来接着讲哈 咱们这个负极线呢，往上走呢，走向我们左喇叭开关，以及另一端走向我们的右喇叭开关，经过这个喇叭开关呢 紫色线，大家看看走向我们这个喇叭，所以说不管我们是按左喇叭还是右喇叭，咱们这个喇叭呢都会响来，我们再接着往上看哈腹直线呢，走向 我们的大灯开关，来第一档就是这个棕色线了，也就是我们的行车灯，大家看了走向仪表的行车灯显示，那么另外一端呢，走向我们车后部分的行车灯， 那么这条蓝色线大家看看蓝色线呢走向我们的远近光灯的公共端来，我们再来看看小蓝色线呢，这是远光灯线了，来大家看看走向我们的远光灯。那么另外一端呢，走向我们仪表的远光灯显示， 再来看看啊这个白色线呢就是我们的近光灯了，大家看了直接走上大灯的近光灯，我们看看最后这个负极呢走向我们的刹车断电开关哈，经过我们这开关挪出来的黄绿色线哈，跟着这个黄绿色线 走向我们控制器的低电瓶刹车，那么另外一端呢，走向我们这一个刹车尾灯哈，这就是负控线路的走向，这回大家都了解了吧，如果不明白想学习的朋友呢，我把这一个模板呢 注册成了一张四百乘以三百 m 的 a 三高清线路相片图，而且呢每一根线哈都有功能线字样标注，让大家学习的时候呢，看线路图，清清楚楚，明明白白。有需要的朋友可以点击视频左下角小黄车购买，记得关注电子小知姐，每天分享更多的维修知识。

好朋友们大家好，欢迎大家来到爱车生活，今天呢我为大家来介绍一下电动车的充电器，这个爱玛原装四号充电器，这是目前的新式接口，演示一下。首先我们插上充电器， 你会发现你的充电器他的指示灯会有两个线，红灯，指示灯亮起的时候就证明充电器处于正常的工作状态，当他一灯亮起时啊，就证明他已经满，或者说他已经出现了故障。 一般情况下有两种，第一种充电器损坏，线路接触不良引起。另外一种情况就是车辆的电器有所损坏 的时间比较短，我们如何去鉴别这个充电器好坏的？我们插上电，如果说充电器只是在用自动调为对的情况下， 我们检查线路四个结构，二三与其他线路一样的地方，说明时间过长引起的老化现象。另外一种， 如果说电阻板损坏了，在一年以内，你直接拿去电源车专卖店进行换，因为他有一年质保，充电器使用需整， 他会点。我们首先检查这个借助借助的存款，那么我们用价钱减到假的一个世界交付界限，那么我们就不要去修了。点击视频下方啊商品链接 选大品牌服务，售后有报道，购买后本店可做售后服务。帮助到你了吗？喜欢的朋友点赞加关注！

大家好，今天以爱玛电动车为例，给大家分享一下咱们的无线编程控制器蓝牙版 一号控制器的安装以及使用方法，非常的简单，原车控制器的排插直插直上，无损安装，我们在安装控制器的时候，大家一定要注意区分控制器的输入电源正负极啊，一定不要接错 电机的黄立蓝三根象限咱们任意接都可以，因为咱们这款控制器它是自动向位角的，我们随便不用区分这个象限颜色 好。连接好之后，把原车控制器的三个排插直接对插起来，然后插上我们这个专用的蓝 蓝牙模块，把它插在蓝牙这个端口，所有的线连接好之后，咱们打开这个总电源开关，然后打开电动车的钥匙， 拿出我们的手机，打开这个微信点加号点扫一扫，扫描一下这个蓝牙模块上面的二维码好，扫描之后进入到这个小程序页面，这里有一个灰色的蓝牙标志一直在闪烁，提示未连接，咱们点击一下 好，会出现一个叉， i c h 开头的一个蓝牙，我们点一下好连接状态就是这个蓝牙标志变成蓝色的控制器，这里提示连接成功， 我们接下来点这个，左下角有一个学习好点开 开始，欢迎使用电动车智能学习机学习。全程语音提示，请确保手机声音处于外放点，正常准备开始，此时无需连接硬件，根据语音 提示操作即可。请在弹窗中搜索电动车品牌，然后选择电池电压，无匹配结果时可选常规款。好，我们这部车是艾玛，直接输入艾玛 好，这款车是创口仪表，我们选择创口仪表视频，车辆用的是六十伏的电池，就选择六十伏 连接一号控制器，然后将电动车总线通过转接头插入到控制器对应插座上，最后打开电源。好，我们的一号控制器 已经连接完毕，点已连接，准备点击字学习，请务必确认电机处于悬空状态，然后点击按钮开始学习。好，这个时候我们要学习这个电机，电机一定要处于这个悬空状态啊，把电动车的昵称给立起来。好，我们点击开始学习， 正在学习，若点击反转，好，现在电机是一个反转状态，请确认是否成功， 电机反转我们点不成功，再次学习一下，好，现在电机就换向，换到正转方向 好点，成功，好，现在就学习完成了，我们直接关闭这个小程序，我们现在把钥匙关掉，重新打开钥匙，给大家看一下这个能不能完美匹配，现在总共 公里数， p 档，档位电量都是有显示的捏，刹车解除一下， p 档好，转动转板看一下速度有没有显示啊，速度也是有的，我们点击一下变速，看一下能不能换挡，好，现在三档，我们点击变速，一档， 二档，三档。他这个车还有一个按键 p 档功能，我们看一下这个按键 p 档功能能不能完美匹配，点击一下按键 p 档，再点一下完美匹配啊，非常的方便，也非常的快捷。

每天学习一分钟，让你的人生更加精彩啊！昨天呢有同行说遇到一个爱玛电动车啊，有一个接口呢，是五根线的啊，就是 啊高中低三档显示的啊，换了以后呢啊，不能正常显示。我们今天呢再来说一下，就是 啊高中低三档显示的，还有就是呢波挡三速和电动三速啊。呃，各个车型不同的车型 如何工作的？前面我们讲过了啊，早期的视频讲过，我们今天再来看一下，主要呢有五根线，六根线，我们如何来分辨这几根线啊？ 首先呢我们需要一个接口，需要一个接口， 然后呢有五线的，然后呢还有六线的，五线的，六线的。首先呢啊上面呢上面呢 两根线啊，两根线分别。为什么呢？信号线还有负极 啊，有的六根线的，他就不一样啊，六根线的呢，他就是同样的是一个负极， 然后一个信号，一个信号啊，中间呢中间呢还多了一个， 中间多了一个，但是呢他中间呢他不是呢，和我们前面的像一正一负，他多出来了一根信号线啊，我们没办法标，我们就也不标了，然后下部呢他多出来一个负极， 然后呢两边呢这里是信号线，信号线也就是一二三的，也叫高中低， 也叫高中低啊，然后我们的正常的啊，下面的线呢，中速低速，高速 最好也叫 显示啊，也叫显示线啊，高中低信号显示的啊，这是呢 就是线路的组成啊，线路的组成，信号线一二三，但是这边多了一个负极，我们可以把这看成是一个三档，三档啊，每个线 厂家不一样，我们可以用万用表去量一下啊，这是五根线和六根线的区别，简单来说呢，六线的负极， 六线的负极是两根，五线的呢，只有一个负极啊，五线的只有一个负极，这样呢就很好区别了。然后呢 就是信号线啊，信号线也就是点动三速的信号线啊，这里的原理我们也暂时不讲了，前面已经讲过了，这边呢同样的啊，但是六根线我们需要注意啊，六线的 他有一点需要我们注意的，六线呢，分点动，点动，还有就是拨的 佛挡三素 又是一个，波挡是一个啊，我们需要注意啊，有的呢，他是点动三速啊，连在一起的，有的是波挡的啊，需要我们注意这一点啊，这就是所有 车型啊，我们讲的就是包括所有，不管你是什么牌子的车子都是这样牌的，都是这样牌的，只不过这边呢还有区别啊，这边有区别，需要注意，这是六线的，六线的如果是高中低的话，这里是高负 信号，这边呢一二三的好，这是所有车型所有的排放啊，我们呢在接线的时候就按照我们 这样的原理去接啊，如果说你实在是不懂不懂，前面我们讲过了，怎样区分的情况，怎样区分啊，我们如果是在我， 我们到这个显示器上显示，我们去看仪表下的线，我们会在上半部分的线上找到这些对应颜色的线，如果是在转把上呢，我们就去找转把，最简单的爱马车子会出现在转把上，出现的转把上我们就到转把上去 看，去找前面我们说过特殊车型的一些详细的找线方法，去找一下就行了。好，今天视频呢就到这里，优秀 观我视频的朋友记得点个赞，收藏关注转发一下，谢谢大家收看。

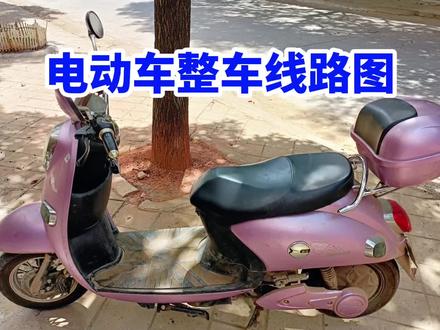

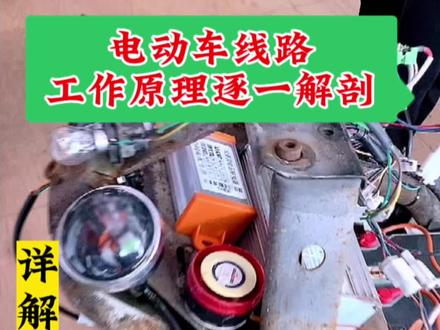

今天呢，我们来解剖电动车线路的工作原理，电动车线路是我们电动车核心的一部分，如果你掌握了电动车线路工作的原理，没有解决不了的故障。 这条视频啊有点强，但是呢足够详细，请耐心看完，你会收获满满。电动车顾名思义哈，是以电能来驱动的，那么我们这个电源哈来自哪里呢？自然来源于我们这个电瓶， 首先呢我们得给我们的电瓶呢进行充电，这根呢就是我们电瓶的充电线了，我们先把它接上， 这一根呢绿色线或者黑色的线呢就是我们电瓶输出的负极线，那么这一根红色线呢就是我们电瓶 突出的正极线了，这个呢就是电源开关，当我们合上开关的时候哈，我们呢整条数线路呢都在通电的状态，当我们要骑行的时候啊，首先呢我们呢这两根呢就是我们的电门锁线哈，我们接上电门锁线， 打开电门锁，咱们仪表就亮了，传车在充电状态下，接下来呢，这个车头线哈有点多，是不是很难区分，觉得有点蒙哈，今天呢我就教大家一个小办法，就是蒙也能把它蒙对， 我们来看看呐，这一个四方块头的哈，这个是我们的仪表线，这个很容易区分哈，我们来看看，这个是橙色线，最左边的橙色线对我们的最橙色线，这个大家都很好区分了， 我们来再来看看哈，这个呢是我们的右边总呈现哈，我们再来看看，这个是黄色，这一根呢也是黄色，最左边的黄色对黄色很好连接吧。我们再来看看，这边是总 左边的总成开关，这一条是蓝色哈，对上我们的蓝色，这样是不是很轻易的蒙也能把它蒙出来， 这两条哈黄力黑呢，就是我们的刹车断电线了，那么所有的电车呢，刹车断电的原理都是一样的，只不过有个别的车型啊，它的装置不一样而已。 当我们一捏刹车的时候啊，我们的控制器呢就给电机呢进行断电，咱们这个电机呢自然就没有动力了，从而达到了刹车断电的功效。来接下来 我们再来看看呢，我们的紫色和绿色就是喇叭线，我们把它接到喇叭上来， 我们按一下喇叭开关，喇叭响了，那么接下来呢，我们再来看看这根呢就是我们的大灯线哈，大灯线蓝绿中白哈，就是我们的大灯线， 那我们打开大灯开关就亮了，那么这一根哈带有灰色线的，这个很明显哈，带有灰色线的就是我们的闪光器连接线，我们把它对接， 那么这两根线呢哈转向灯的这两个线哈，左乘右栏，也就是说哈，我们的成色就是我们的左转向灯线，我们把它对接 左转向灯哈，我们看左转向灯就亮了，我们呢再来哈连接我们的右转向灯， 来打开我们的右转向灯哈，我们呢右转向灯就亮了。 如果啊，当我们的转向灯常亮或者不亮的状态呢，就是我们这一个闪光器坏了，只要把它更换就可以了。接下来呢，我们再来看看后车后尾部放的灯键， 来这一根呢，我们先来连接我们的后尾灯线哈， 我们呢尾灯就亮了，那么这一条呢绿色线呢，就是我们的电源负极线， 这一条呢黄绿就是刹车灯，那么这一条中射线就是我们的行车灯线，当我们打开大灯的时候，行车灯就亮了，接下来呢，我们再来连接我们的转向灯哈，我们呢蓝色右转向灯线，右转向灯亮了， 我们呢橙色线哈，就是我们的左转向灯线，我们呢左转向灯亮了， 接下来呢，好，这一个呢是我们的电源转换，那么我们的大灯转向灯喇叭的这伏电压呢，都是由这个转换器呢输出来的。接下来呢，我们再来看看我们控制器线路，我们这个控制器 这两根呢，红色正极，绿色负极是给我们的控制器充电的，那么这个呢就是电门锁线了，当我们打开电门锁的时候，咱们的控制器呢就要开始工作了。 这三根线哈，黄绿蓝这个大家很熟悉吧，电机的向线，那么这一根呢就是我们电机的阔耳线哈，对接就行了。 这一根哈红黑啊，白蓝，这个呢就是我们的转把线了，这根就是我们的刹车断电线，这根就是我们的仪表线了。 那么剩下的这个哈，白色、黑色、蓝色，这个就是三竖线，那么 还有这两根呢，白色线呢就是软硬启动线，还有这一根蓝色的呢就是我们的电压选择线了。 那么剩下这五根一起的哈，就是我们的防盗器连接线，这一个呢分开这个两根线呢就是防盗器的电源正负极线。 那知不知道还有哪一个地方还没接线呢？我们的正马线还没有对接，来接下我们的正马线，红黑绿 转动我们的转把，看我们的编辑呢，就可以正常的运走起来了。以上呢，就是我们的整车线路的工作原理， 大家都看明白了吗？不明白的有问题的都可以打在评论区，我为你解决。下一期我们继续解剖模块控制器的原理，关注电池小师姐，带你了解不一样的电动车知识！

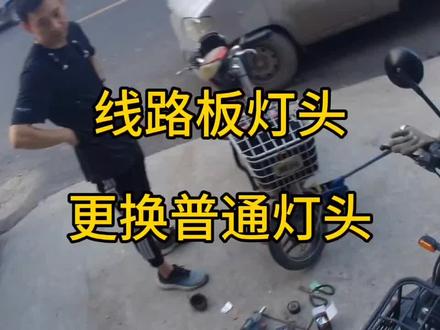

就这一个颜色。对，他就是晒时间长，晒老化了。这小灯头更好换呢， 里边线拽出来。嗯，都这样 耶，这还是个线路板子呢， 老款也有这种。哎，也是这种， 十年了，看都有什么功能啊。嗯，这三年头不短。接过来的线。这是什么线？ 所有的线路都走的线路板了。步梯，这是喇叭。 这个电话，哎。对，现在你只有电量显示，啥都没有。哎，跟跟他那个 完全不一样。这是负极，负极啊，正极， 这回路黄色是正极的出入。 那就改，他 再把灯头的腹肌接上。 不是这个点化了，是这个他做复杂了，以前没那什么时候 他把这个什么，其实前面他就几根线来回接接就行。他是做复杂了，做了一个线路板，他好些东西都通过线路板来回倒，其实性质是一样，其实就几根线就解决的问题，他整了整了个线路板， 现在就相当于把它线路板给他废除了。 这插头所见的插头，哎，没事，防摔那玩意。战机 新东头的战绩。 这个你最好给我多藏点。我这个老是雨淋着待着啊。没问题，我这个不往里头吹。嗯， 然后黄色回路线 新锁的钥匙打开应该灯亮了。嗯，再拧一下应该有灯啊，再拧一下就是灯。对，跟你那原来一样。原来也是吧。啊，原来搁这开关是在这是吧。啊，现在换了直接是这个了。 嗯，然后他的回路线 红色，红色为回路。转把还没有接，找转把线 找到转把的这个线插头。 三马街的呢。三马街回来了。 转吧，能转了是吧？能转了就行了。这都没用了。这是尾灯接口， 还有一个就是喇叭了啊，喇叭的， 两线的喇叭，看哪个是唐明。不对，这个 老弟你看。嗯，开关坏了，给他怼进去了。 ok， 回路也有了。 是不是 别的还有什么？这是巡航，这也没用。这就可以了，刹车断电。刹车断电也没有。刹车断电也有 be 把他给忘了，要不剪线头还费劲，直接来他得了。 赶紧走啊， 这小灯头一装上亮堂多了。

嗨，大家好，今天我们来聊一下电动车的全车线路，我们如果了解掌握电动车的全车线路，家里的电动车有一些故障的话，都是可以修的好的，因为我们电动故障是经常容易出问题的。 然后作为修理工来讲的话，如果你不懂全车线路的话，去维修电动车也是相当困难的，因为他电动车的线路包在一起，只有掌握他的线路走向，他的线路功能，我们去维修电动车的话才会得心顺手。 电动车的线路我把它归类为这几大类哈，第一个是我们的电池接线，第二个电机接线，第三个灯光接线，第四个仪表接线，第五个的话是辅助接线，第六个非常重要的控制器接线，这几 压力你掌握他的接线等于我们的全车线路就非常明白了。我们来看一下实际的线路图，这种线路图的话基本上通用我们百分之九十的电动车接线图，这边的话是我们的电池， 电池的话我们目前的电动车一般是六十或者七十二伏的电池，最早的话我们有四十八伏，四十八伏的他的行驶里程比较短，现在我们的电动车一般会做到最低也会做到六十 高点，七十二伏哈，七十二伏的话就是六个电瓶，六十伏就是五个电瓶，然后这个电池的话他通过一个保险，有些车的话他会接这个保险，有些车他不会接这个保险啊。呃，空气开关每个车都是有的哈，空气开关的话就是我们后面整车有短路的话， 那我们空气开关就直接跳掉，保护电池不，不让电池起火着火哈，如果你一直短路的话，电池的话很有可能就起火，因为电流比较大嘛，哈， 然后看到这边哈，这边的话就会通过一个电门锁，我们电动车要启动，你要把这个锁啊闭合，这个锁闭合， 然后他的电池的电的话就会加到我们电动车的全车线路上面去。好，然后经过这边的话就是一个转换器，这个转换器最主要的话就是输出一个十二伏的电压， 因为我们电池有六十伏，有七十二伏，还有四十八伏的，所以说他需要通过转换器输出一个固定的电压，固定十二伏，然后供给我们这些灯光 喇叭，我们目前用的灯光和喇叭的话一般都是十二伏供电的，所以说他这里需要通过转换器变成一个十二伏哈， 这一部分的话是我们的灯光灯光电路和喇叭电路，然后这一部分的话是我们控制器和电机的接线，实际上我们灯光电路接线的话稍微复杂一点。 好啊，我也和大家聊一下，首先我们从这里看起哈，这里的话，他中间这里通过一个闪光器， 闪光器哈，这里接地，然后这里这里输入，这里输出，输出的话你看这里是我们的转向开关哈，我们电动车在行驶的时候需要你左左转的话需要打转向灯，右转的话需要打转向灯， 这样就是告诉别人你要转向了，这是一个指示灯的那个提醒哈，你看我们左转的话，他这两个 点闭合，这两个点闭合的话等于左左转向灯啊，这里接到转向灯啊，这是我们的灯泡吗？然后这里接地，这里接地， 我们这个十二伏打到这边啊，这边的话过来，然后给他加电啊，加电给到那个灯泡，然后到地行车回路，这个灯的话，他就会亮啊，因为有这个闪光器，所以说他这个灯光的话是一闪一闪一闪一闪的，这是后转向的，这是前转向的，因为我们 前后都有转向啊，所以说他这里接了两个灯包，同时他这边还会接到仪表里面去，因为我们仪表的话，你打转向灯的话，他这里也会显 是左右转向的哈，所以说他这里会接到仪表里面去，然后这边的话就是打到这边就是右啊右，你看跟左的原理是一样，他通过这里过来，然后接到我们两个灯泡，一个前一个后啊，然后到地 打到这边的话，他这个十二伏通过闪光器，然后直接加到这里，所以说他供电了的话，他这个闪光灯就一闪一闪一闪，他就是这样哈， 过来之后这个是我们的大灯开关，大灯开关的话他也是接了十二伏过来，接十二伏过来，然后这边的话就是一个变光灯开关，这是我们大灯开关的总成，我们开一下的话他是小灯， 开第二下的话他是大灯就开一下的。你看从通过这里哈，这里接到我们尾灯，好，尾灯会亮，然后同时 这边仪表灯的话也会亮，然后这里面的话，我们有些车子里面有一个很小的灯，很小的灯也会亮啊，开两下的话那就是我们的大灯了， 大灯的话他如果你这边拨到这边的话，他这个是远光灯，好，这里远光灯他会亮，拨到这边的话他是近光灯会亮，这样哈，他就是一个这样 的控制啊，然后这边过来这里还有一个刹车断电，那这个刹车断电是什么意思？就是我们刹车的时候，我们 这个手柄啊，它里面会装一个开关，这是我们左刹左刹车，这是我们右刹车啊，它里面有一个开关，你一按左刹车，他这里闭合，屁股后面有一个刹车灯啊， 这个灯你看他会亮，同时他会返回到那个控制器里面啊，控制器里面的话，他接收到了那个开关闭合的信号，他会停止电机停旋转的， 停止电机旋转就让我们刹车的话更灵敏啊，他通过电子刹车，还有通过机械刹车让我们的 电动车刹车更灵敏的。然后这边的话就是喇叭了啊，这是喇叭车子，有些车子的话在左边一个喇叭按钮，右边一个喇叭按钮，你按左边的话，他这个十二伏接通，然后通过喇叭到地形成回路，这个喇叭就会滴滴滴的响， 按右边的也是一样哈，他实在不一接通这个喇叭就会滴滴响。这是我们的一些灯光电路了，主要有转向灯、大灯、 尾灯、刹车灯，还有喇叭，这都是一个我们正常行驶的一些信号指示啊，同时他在仪表盘里面的话也会相应的显示出来，所以说我们看我们这些线都会接到仪表盘里面。 好，我们讲完了这边灯光控制电路，我们再来看到这边控制器这一边哈，这边的话也不是 很复杂哈，这个线路也不多，我们来看一下，首先我们控制器的话，他有一路电压直接从我们电池电压通过空气开关拉过来的，还一路电压的话就是 通过那个电门锁拉过来的，那这一路电压的话，你看这一路过来的话相当是我们的一个待机电压，这一路过来相当是我们的一个启动电压，然后这一点的话是电池的负极 好这一点，这三点接通好了之后，我们控制器的话就在一个待命状态，只要我们旋转那个呃条数码的话，他这个控制器的话就能使我们的这个电机啊，旋转我们电机的话，这里接了这几根线 有三根象限啊，象限 a， 象限 b、 象限飞，这三根线的话非常粗啊，一般用红绿蓝来表示， 然后这边的话还有霍尔霍尔的话一共有五根线啊，你看霍尔 a、 霍尔 b、 霍尔 c， 然后还有一个五伏宫殿，然后还有一个信号线， 这里就是我们的护眼线，这里的话一个选择开关，其实这个选择开关的话就是选择我们的电池电压的， 我们有些电动车他装六十伏，也有些装七十二伏，他为了兼容这两种电池的话，他这里有个选择，就是有些车的话，你把这个开关接通的话，他有可能是选择七十二伏啊，如果断开的话他就是六十伏，就是一个这样的意思， 你看然后这边的话还有一些控制器输出的话，有一个速度指示，就是我们电动车跑的五十码或者五十五码，他这里有输出信号给到我们那个仪表盘，我们仪表盘的话他这里就会显示那个数值， 就是你当前的时速，然后这边的话还有一个巡航开关， eabs 开关，有些车子的话，有的话，有些车子的话这些开关是没有的啊？我们这两 还有一个报警器电路哈，报警器电路就是我们用遥控器按一下上锁的话，他这个电动车的话，如果你一动他的话一推掉的话他就会报警，同时电 动车是很难推动的哈，他这里是通过这两个线来控制，第一个的话就是报警信号，第二个的话是轮动检测， 就是我们这个电动车如果你按遥控器上锁了，上锁了之后的话，轮子一动的话他会卡住，这个轮子会卡住的，他就是通过这个信号啊去控制 控制这个控制器，然后控制器的话就控制这个电机不让他动，第二个的话他还一个呃报警信号，同时他会发出呜呜那种响声。

大家好，我是孙阿亮，然后今天我们接一个艾玛的控制器，真的很难接，接了我一个多小时。控制器啊， 这种控制器艾玛的啊，艾玛的控制器是最难换的，不是说艾玛，还有松吉、艾玛、台铃雅迪这些啊，他们的控制器基本上都是很难换的，因为他们的线路完全不一样，主要的线路可以找出来，对吧？ 就比如说我们电机线正负极，然后再加上过耳线，然后他的转把线完全不对， 都不知道是哪哪三根，真的他个线路真的很麻，然后我换了控制器啊，就找他那个线路来，我们来看一下， 来，我们看他个转把啊，也是爱玛上面的转把，但是他的颜色请问有谁分得清？分得清楚？油门线三根线是哪三根， 对吧？我们他多余一根线，我们不说，就三根线，红绿黑，一般转把油门控制器到那里啊，一般都是红绿黑，你看他这个线谁搞的懂？谁分得清楚，哪根是黑色，哪根是红色，哪根是绿色，对吧？或者线 他有感应的，那谁分得清楚呢？包括他控制器上面的线路，他他那个油门是在油门是在前面有一个主板又转接下来的，前面一个主板就灯头那里， 主板他这油门这一头是这这四根线，但是他转接下来他又不是这几根线了，我搞不懂了，对不对？所以说最简单的办法就是 控制器换掉，本来就坏了，就换控制器啊，然后这个转把怎么搞？转把接他原来的线肯定是接不好了，这个完全都看不懂， 然后我就跟他换了一个转把，转把也换掉，虽然是好的一个转把，但是你搞不懂也必须要换掉，换掉然后我们就接接那种我们认识的认识的线路的啊，三根线的那种就直接拉拉通，拉到控制器那里，直接这样才搞的定， 不然的话真的这个车我搞了一个多小时，找他了个线路找不出来，没办法，然后又重新来，来一个转把，直接拉拉三条 下去就搞定了，只要以后遇到这种情况，艾玛的，这种直接小标志控制器坏掉了，大家看一下上面是不是一样的，上面是一样的，可以接不一样的整套换掉就这样 不知道有没有同行，谁分得清楚啊？这个转把上面四根线哪三根是红色、绿色、黑色啊？

今天我们不聊电动车外形，不聊续航里程，不聊刹车系统，就聊聊大家看不见的电动车电线。有人会问电线有什么好聊的，告诉你，这里边讲究可大了，而且一般人不会告诉你 是实话，总要有人来说。今天我来告诉大家，首先了解一下电线的好坏会导致什么样的结果。插的电线在我们在家充电或者是在行驶的途中，会因为线路老化导致火灾。不要觉得这件事情离我们还很远，可以不问不问，大家可以去网上查一下，因为线路老化导致的火灾时有发生，真要发生在我们身上， 那就已经迟了。那么问题来了，怎么引发火灾的呢？电车在行驶过程当中，电线会产生摩擦，导致破皮短路，引发火灾。我们普通人怎样辨别电动车电线的好坏呢？首先我们来做一个实验，这根是艾玛原装线，这根是其他品牌电池连接线，外观 东西一模一样，都属于四平方电源线。接下来我们做一个实验， 这个是普通品牌的电源线，经过火烧直接烫化掉渣，这根是艾玛原装电源线， 同样的时间，同样的燃烧，完好如初。所以说买电动车千万不要被表现迷惑，多关注一些看不见摸不着的细节，这才是精华所在。关注我，带你了解更多关于电动车的秘密。

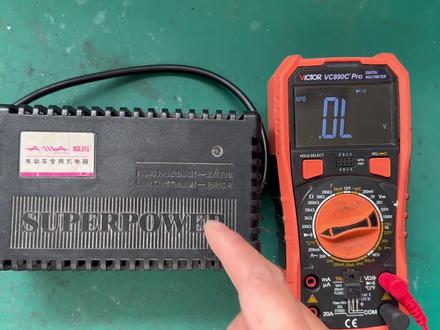

大家好，我是大飞，又收到网友寄过一个爱玛电动车的充电器，看一下故障描述，电动车充电器四十八伏二十安，插电后绿灯亮不充电啊？这里说的这个二十安应该是二十安时， 那么又是一个亮绿灯不充电的，呃，我们可以看到这边一根线已经没有了，然后这边的话线有，我们现在拆开来看一下，看他是什么问题 好了。这个充电器的板子从外壳里边拆出来，那么他故障描述的是绿灯不充电。呃，我们之前说过，绿灯不充电的话，只要有三个方面，一个就是他的防反接电路有问题，再一个就是他输出的线有问题， 还有个就是他的这个输出电压不够，那么他现在输入的线没有，我们先来 来测他这个线吧，看这个线有没有问题。首先我们来看一下他哪根线接的是正极啊？蓝线接的是正极，我们直接来测蓝线，看蓝线通不通。文文表，我们打到二极管档，也就是蜂鸣档，先试一下表表示好的， 然后来测他的正极。哎，大家看正极果然是不通，我们来测一下负极，负极是通的，正极蓝线不通果然是不通啊。 好的，我现在相信已经找到问题了啊。那么我们现在给他把输入输出的线都一换吧，换上两根线来看一下，看能不能解决问题啊。重新给他找了一根线，我们给他换上 蓝线是正极啊。大家在接的时候不要接错，接错的话如果说充电器没有防反接电路容易炸机，有防反接电路的话，你接反它插上不工作， ok。 输出的线我们现在已经换好了。呃，来测量一下啊，现在先测蓝线，你看蓝线现在是通的，然后我们测中线 啊，中线也是通的啊，没问题，现在给他找一根输入的线换上 他原来这里这个线头给他处理一下。好的，他现在输入的线已经换好了。那么接下来我们给他通电，先空着来通电看一下，看他的灯亮不亮，看他的输出电压对， 对不对？那他是给四十八伏电瓶充电，空载输出应该在五十六点几伏插头上面接上二百二十伏夹子， 先这样通电，看指示灯。好的，通电。哎，大家看绿色的指示灯正常点亮。好板子翻过来测一下这个电容上面电压， wind 打到直流二百伏档，测住这个滤波电容两端上电， 输出五十五点八伏，接近于五十六伏，没问题。好的，接下来我们给他带载测试，看他转灯是否正常。这个板子上面啊没有风扇，我不知道是原来没有，还是网友没有装，我们 我们直接看这个转灯不转灯就行了。但是有一点需要注意啊，他这个板子是带防反击电路的，所以说我们在带窄的时候要反加电压。 ok， 我们现在给他介绍电子负载，加上可调电源。好，现在我们通电来试一下，第一步首先给可调电源通电，第二步我们给充电器通强电通。 哎，大家看，现在已经转灯了啊，转红灯没问题。呃，现在我们来测一下他的输出电压是多少？ 五十八点五伏，没问题啊。好的，这个充电器咱们就成功捡漏，就是他输出的线断了造成的绿灯不充电。呃，我们再给他加了一根输入的线。好了，这个视频就给大家分享到这里。

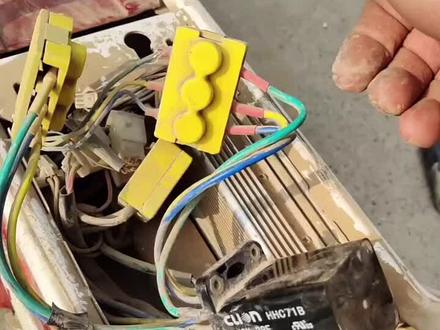

这辆电动车跟市面上所有的电动车都不一样，今天让我遇到了多了一个这个东西，老铁们有认识的吗？知道他叫什么吗？他有六根粗的主象线，看见没有？这是一根， 这是一组，然后他的霍尔线就是一组，首先从电机的左侧这一块有一根一组主向线，然后在电机的右侧又有一组主向线， 并且在开启钥匙门的时候，并且听见这个黑色的方盒子里边有清脆的一声哒的一声响，并且在咱们拧动 电机在起步的时候，里边也有清脆的一声响，就相当于自动挡汽车缓慢的起步，第二声响会迅速的提速。 很特别的一款车，和市面上所有的电动车，他的控制器还有控制单元都不一样，他的两组主向线都通过这个方盒子，最后汇总到这三根主向线，一直通到他的控制器 厂家非常独特的设计，究竟这个方盒子起什么作用？欢迎老铁们在评论区留言，爱车爱技术，点赞加关注，记得点赞关注哦！

电动车的线路分为两种，没有转换器和有转换器的线路。一组电池无论是四个还是五个，连完线之后会出现总的正极和总的负极，负极属于长通的， 他通向整车任意的负极点，大灯、喇叭、转向把、倒车尾灯、控制器、转换器，哪里需要负极，都是从这个负极点分支出去的。点赞收藏，现在开奖！ 现在说第一种没有转换器的线路，电池总的正极出来之后，直接给到了车辆的电门锁，电门锁出来之后，立即被分支成很多个线路，有的给到了仪表，也就是我们说的电量表， 喇叭开关、大灯开关、转向温频器、刹车断电开关、控制器的锁线以及 p 档。有点复杂的是有转换器的线路，同样电池总的正 直接进入电门锁。电门锁出来之后，他一共有两个分支，其中第一个给到了仪表，也就是电量表，电量表的电压一定是与你整组电池的电压是相同的。那么第二个分支通向车辆后方，在后方又形成两个小分支，其中一路给到了 控制器的锁线，控制器的锁线电压也是与整组电池电压相同的。另外一个小分支给到了十二伏的转换器，因为转换器的负极是长通的， 正极进来之后，转换器瞬间会输出一个十二伏的正极，重新再分支给到了喇叭开关，大灯开关、转向器、 p 档、刹车断电开关。 因为整车的负极都是长通的，当打开电门锁之后，按下喇叭开关，喇叭叫打开大灯开关，大灯亮。我们今天说的这个线路图属于正控线路。 何为正控？就是控制正极的通断，负极是长通的，如果他是负控线路的话，那么就是控制负极的通断了。 电动车的线路非常简单，但是有朋友问过，尾灯线路稍微复杂，不要着急，下一期视频里面我们就来分享两轮电动车的尾灯线路。

大家好，我是深圳阿亮，今天我们来说一下这个爱玛的电动车啊，更换控制器， 那个油门线啊，还有那个油门线，档位线，还有好多锁线啥的，他颜色完全跟我们这些不一样，来一起看一下他到底是怎么回事， 今天换一个这个爱玛的啊，这种车啊，小小坦克，然后他的控制器是这样的，他这个线路真的很难搞，搞了我好久，大家看一下 他这个油门线啊，颜色完全不一样，你怎么找你都找不出来，你看他个黑色黑色线， 他就是这种颜色的，你怎么想都想不到啊，他这个线全部在一起的，你怎么都想不到是这种颜色的，而且他这个红色的啊，红色的又是个橙色的，看到没有？还有一个绿色的啊，绿色的是一个灰色的线， 看没有这种线，真的是他这种线设计出来只能匹配他专用的控制器，我估计像你在外面就换控制器，除非就是连整套那个上面那个油门啊，整套换掉估计才对的上， 不管你这么怎么都对不上，你看它的颜色完全不对称，而看它上面啊 上面这这也是个主板呢，这里转接下去从这边有个主线，这边有个主线，转接下去颜色完全不一样， 怎么知道哪个是油门线，对吧？真的是这个车，爱玛这种车真的是太难搞了，哎，我在这研究了半个多小时，他妈终于研究出来了，我去 看一下他的颜色啊，真的是连连我们这其他那些车都根本就不是这样的，他这个线路就完全不一样，只能匹配他专用的控制器，你想换你都换不了。 好了，就分享到这，下次谁如果是谁遇到这种爱玛的车啊，就可以照着我照样的线路啊，就可以接接上了啊。
