三个点是关于我们的尺寸限制的,尺寸限制他也是需要在我们作图之前去进行的一个工作,他的一个位置选择的话是在我们的下面的这一类辅助工具栏里面,我们下面的这一个辅助工具栏里面,大家看这里有一个类似于开关一样的按钮,类似于开关一样的按钮, 将鼠标放到上面之后,会出现我们的尺寸限制,尺寸限制后面的这三亿个大家都去把它勾选上,因为如果是你把尺寸限制勾选 之后,你才能够去正常的进行我们模型的一个参数调整,否则的话如果是你将它关闭了之后,是没有办法去进行我们后面的一个下单以及生产环节的一个推动。并且的话如果是你没有开尺寸限制的话,你会发现我们的高级参数里面是乱码的,是没有办法去更改我们的一个参数的, 所以这个例子时候大家有时候可能会遇到一些高级参数没办法去更改,看不懂的一个情况,这种时候大家就去检查一下我们的尺寸限制有没有打开,一定要保证我们的尺寸限制保持在一个打开的一个状态。
粉丝1355获赞3394

最后的话,这一个是关于我们的参数的,大家有发现我们有时候的模型在调取出来之后,可能我们去修改了参数里面的某一些像之后,会提示一个粉色的一个方方,显得发现错误参数这个位置的话,如果是出现了之后, 大家一定要去点击我们右边的这一个小的一个图标,点击他之后去看一下我们出错的一个位置是什么,并进行相应的一个调整,这一类型的错误参数也是会影响我们的下单的, 所以大家在遇到我们的一个参数的时候,在高级参数里面也要去进行我们相应的参数的处理。模型这一块检测完成之后,就进入到我们的出图的一个环节了。出图的环节的话大家一定要注意到,在每一个视图我们都会有去每一个视图需要去显示的一些东西, 比如说我们的俯视图显示我们的宽度深度,我们的结构图显示我们内部的结构门板是我们的门板图,一定要保证我们每一个重要的一个视图都要出现在我们的图纸上,并且要 要保证我们的每一个的视图是横平竖直的,在我们的图框里面去进行我们整齐的一个摆放,这个是我们关于出图的时候的一个图纸规范的一个内容。

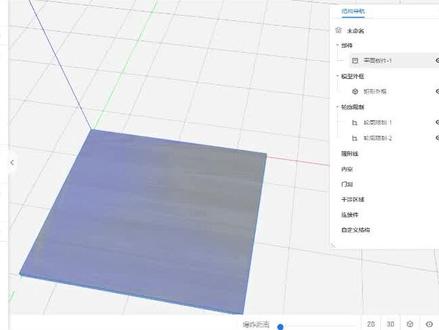

然后右边这块部件就是他的板子的名称,比如说我要做的是左侧板,那么就可以把右边写成左侧板,然后比如说右边是右侧板,那么就可以调用右侧板。 右边这块是这块板子的属性,它高度是板子的厚度,他又要调用左边这个基础变量,或者自定义变量或者中间变量, 也就是说右边的所有的基础信息都是要调用左边的信息的,除非我这块板子他就是固定的尺寸, 比如说我要做一个东西,做一个台面,他这块板子就是二五的,不管怎么变他都是二五的,那么我就可以在这边给他二五的厚度,那么这块板子他就是特定了二五的厚,其他的就变不了。然后描点是空过,控制他的描的不同的点,然后做不同的造型,你比如说 圆弧还是切角,那么就在这里面来制作。然后这一块位置就是来控制他的偏移和他的旋转,比如说一些板件或者说一些柜子,左侧板,那么在最左边,右侧板在最右边,就要通过他的位置和旋转来共同调用 基础材质,基础材质的话,这块就是来控制这块板子的材质,是选择特定的材质还是我可以在变样里面来添加某一种 呃特殊的材质,比如说他是玻璃,这个板子是个玻璃,那么我就可以在这里面来添加一个玻璃材质,这边来调用他玻璃的材质就可以了。 这些就是特别的一些铺贴方式,是平铺还拉伸,然后背面就属于他的,他不是分了好几个面吗?分了六个面,然后有一些是背面,有一些侧面是属于一些特 的情况,你比如说正面和背面的材质颜色不一样,那么就可以用到这个地方。然后其他的定用方式,左后下还是原点,这个跟你后端生产的软件有关,你比如说后端生产用的是什么软件,他所规定的必须得用原点方式, 那么你就在原点方式来调。就如果有一些软件他用左后下方式就可以使用了,那你就选左后下就行了。这个建模的方式不同啊,他建模方法是不同的, 隐藏条件就是控制这块板子,什么时间,什么断案时,什么条件下隐藏,他也是跟着左边的变量来搭配的, 然后是否需要报价,是否可删除部件,是否可替换,这些就是特定了。后面我们来说这些,然后这回就主要说一些基础的,左边是他的基础信息, 左边是他的基础变量,右边是他的基础信息,右边的基础信息要调用左边的变量,他才能达到,他才能达到一个同步的一个效果,同步的效果。

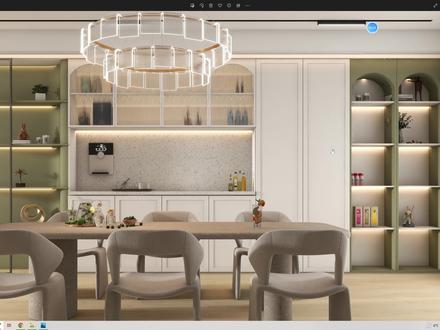

大家好,我是快乐王,一上节课呢,我们给大家讲了左边这个绿色的怎么做,那么这节课呢,咱来讲右边这一块内容怎么样去操作的?首先呢还是回到咱们的定制界面,返回找到咱们的产品库单元柜,然后找到咱们万能柜,将其放入, 之后呢我们选择缩放命令向右方拉动,然后再选择右下角的参数设置,将其改一个高度,那么修改没有什么问题之后呢,我们返回选择到咱们的主间库,然后选择到门板平板门,将其放入, 之后呢选择切分命令切分我们想要的门板,比如说这上面是八个门,我们切分数量为数量为八个, 确定好之后呢,再次返回找到板件竖板,在我们每一个分成,因为这边左边呢是上下结构,这边呢都是直向的,对吧?所以在使用的时候呢,我们要需要先拿中速板,将第四个门与第五个门分开,再将第 六个门与第七个门分开,分开之后呢双击门,我们可以把门呢全部给他删除掉,删除掉之后呢内空就出现了,然后我们返回你该放门的地方呢,我们就正常的往上面放门就行了,那么向左边上下结构,我们就返回找到板件成板,将其放入那下方,比如说一个 门板九百,然后再次往上放入,放方的话是咱们的一个这样的一个柜体所在使用的,修改一下高度,确定没有什么问题之后呢,再次放置板件灯带,这个呢还是往前有教学不再去讲了,然后我们选择放门,返回选择门板平板门,先放下面这一个, 然后放入切分为四个,然后再来说一下台面板怎么做,台面板在用的时候呢,双击上方这一个门板,或者说我们再次放置一个全新的成板,放上去,然后的话在右侧修改一下高度 五十,再修改一下深度,修改完成之后呢,我们在右边风格对话,选择柜体板材材质,找一个咱们想要的,比如说大理石或者石英石,大家自己搜索名字就行了,搜索之后呢,点击我们要的颜色就放上去了这台面, 然后返回找到我们的一个背板的一个选项,我们也是一样的,背板也是有台式的,放上来,然后呢用工具台刷,咱们可以吸附,将其刷到咱们的柜子上面去就可以了。 那么再来看上方的门,返回门板,平板门,将其放入,从上方点击蓝色小点,向下拉动,选择切分,切分数量为四个,确定,然后鼠标双击左边这一个门,进到黑色。第一功能钣金编辑 进入之后呢在上方进行一个挖洞功能的操作,挖一个洞口,挖好之后呢,在右上角看好我们的上下左右,确定没有什么问题的话,上方更改 一个尺寸,然后呢再将左右的尺寸呢全部都给他调节一下,点击线条输入数字,回车即可。点击线条,输入数字,再次点击上方的这根线条呢,在右下角选择弧线功能,我们可以给他变成圆弧,右上角完成使用我们的工具定制,样样刷,吸附,刷刷, 然后的话全部刷完之后呢,再次放一个门,从上到下拉动,这样会散,上节课咱们讲过怎么办呢?把它里一个厚度呢改薄点一厘米,这样子的话我们就可以,怎么办呢?就可以 分开层次了,选择风格替换,选择柜体材质,咱们给他改,为什么呢?改为长虹玻璃的,搜索长虹玻璃,好,我们可以找到长虹玻璃素纹换入上去,然后其他地方呢,我们就正常的给他去刷上咱们想要的任何颜色就行了啊,这个门型呢就给大家去讲了,这个呢都是替换的 风格里面大家可以自己找着去换,在这里啊,我就不换了,那再往右边来讲这一块内容,那在右边的话,这边还有一些小结构,需要我们自己去制作的,那在使用的呢?首先第一先放板,返回板进 成板放入,放入之后呢钣金均步均步为四个,然后的话我们返回再放门板,把门将其放入门。放入之后呢从上拉到下方,不要切分,先改厚度,把厚度呢改成什么呢?我们柜体的一个厚度,咱们把前方锁定,把后方改一下, 确定之后呢再次切分,这样子的话他才会有厚度,不然的话切分不了,切分之后呢,鼠标双击门板,选择到钣金面积,就像我们左边那样子一样,挖一个洞口,然后的话也是一样的确定好上下结构,比如说到上四百,然后的话左右个位二十二零二零,然后下方呢 是一样的,比较小,做好之后呢,点击这个地方剪辑为弧线,然后完成就做好一个结构了,那么右边也是这样子做的,我就给大家去讲解了,后期的话他并不影响大家刷颜色,想怎么刷就怎么刷颜色了,那么学会的朋友呢?记得给老师点点关注,谢谢大家!

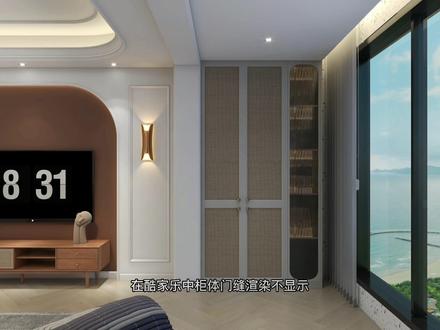

在库加勒中,柜体门缝渲染不显示如何处理?点击柜体进入到开始定制界面,双击门板右侧高级参数眼门类型,下方有个小三角按钮,找到缝隙, 缝隙的数值呢?从零改到一点五,其他的门板缝隙跟改也是同理。来渲染看一下门缝效果马上就出来了。

我们了解一下上面的按钮,新建就是新建一个空白的场景,做图保存,就保存当前我们做的恢复历史记录,可以在这里选择几点几分,今天、昨天或者更早时间,我们设计的几月几号的恢复,就回复到我们之前做的, 然后编辑方案信息,在这里我们可以给他打名字,设置哪个小区的, 然后保存就是 ctrl s 撤销就是后退,你做错了,你往后退一步,退多了还可以恢复,退回来 ctrl y 清空,这里清空全部,全部就是全部装修就清除顶地墙标注,清除场景中我们标注这些一些文字尺寸。清除家具,家具就是我们摆放的 家具啊,清除参数化吊顶,谁是参数化吊顶,就是当初我们在这里硬装里面这个参数化吊顶,直接找到现成的吊顶放上去的那种, 然后这里还有清空硬装就是我们通过硬装工具做的清除定制家具啊, 定制的厨卫,定制的厨卫饰品,全屋定制的家具家具饰品,定制的门窗工具。材质刷,可以刷材质,吸取某一个材质,给另一个材质刷上相同的材质。测量标注 阵列,线型阵列,环形阵列,就是有规律的摆放多个直线型的或者环形的户型,可以反转的户,这就是当我们的户型哪里没有封闭,哪里 不是直角等,他会有相应的红色的提示。智能饰品就是可以给柜子给制动生成摆放饰品, 然后平面布置,可以自己布置平面图,智能设计设计全屋,可以一键把全屋给设计出来,后期你再稍作调整,可以设计单间顶地墙、家具等智能设计吊顶 炫图啊!然后图册我们做过的图,然后这里有图纸清单,可以导出施工图、户型图、彩屏图等。

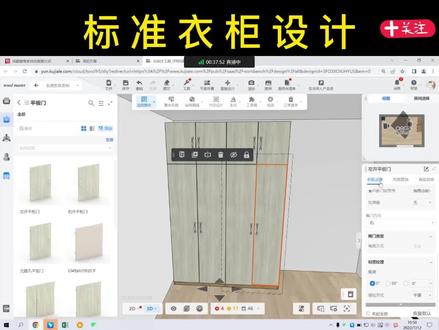

第二个我们的参数设置的右边是我们风格替换,在下面可以去调整我们单个门的把手,我们刚刚调过了我们的安装位置,这个是针对我们单个门的调节,是这样来的哦,我们到这一个步骤,将我们的门,我们的门放置好了之后,跟大家来说一个快捷键, 如果是我们门做好之后,想要说我们开门去检查一下我们内部的一个格局设计是否是需要去调整, 我们可以使用到我们的 ctrl ctr 找我们的开门的一个快捷键,开门的快捷键 ctrl 的话是我们全部的门都打开,全部的门都打开,如果是想要我们只开一扇单个门的话,我们双击门板, 第一个就是我们的打开关闭,可以去打开关闭我们的单个门板,来进行我们里面的一个调整和设计,这个是关于我们的门板, 我们的门板门板放置完成之后,我们的下一个步骤刚刚有说到是什么,我们来放置我们的收口条,我们的收口条,收口条分了我们的侧收口,我们的柜体的侧收口,以及我们顶柜的顶峰板的顶收口,来我们的左手边 产品库,我们的收口在我们的产品库里面,产品库里面我们的附件辅料,附件辅料的第一个就是我们的收口条,选择底柜收口,底柜收口、地柜收口,将它放到我们的这个区域里面去,他会自动识别我们的宽度,也可以在我们右边的参数里面去调整我们的高度, 我们这个离流感距离可以将它调成一调成零就可以上来了,这个就是我们的高度尺寸,这里要跟他选择我们上固定还是下固定?

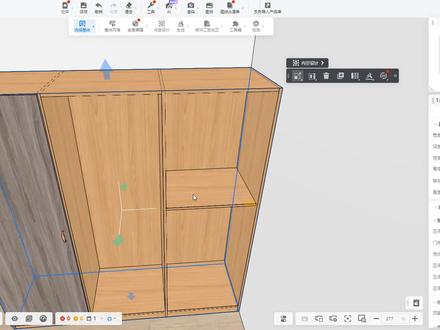

在库加勒中,如果我们在前台调取板件的时候,没有现成的板子,我们如何来编辑造型?首先我们双击这块板件,我们可以看到有一个板件编辑, 我们选中他以后会进到另外一个页面,那么这个页面的话就相当于他把板子的轮廓进行了一个开放的处理,我们可以对这块板件进行任意的编辑,我们可以选中这条边,比如说我们做中做一种切角的,我们可以选中这条边添加一个端点, 我们可以给右边这个切角改成两百,然后同样的我们针对右右边这条边选择一个端点,也是添加一个比如说两百的切身,然后我们选择这个角点对它进行向内移动,这样的话我们就能完成一个两百乘两百的一个切角 点,完点成完成以后我们就能看到这块板子是进行的一个切角的一个处理,这样的话我们就能在前台当没有这块摆件的时候,我们就可以按照这种方法来对他进行一个处理。

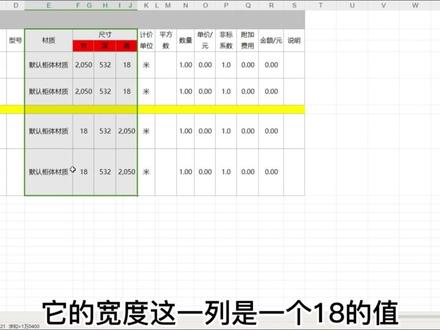

在库加勒中报价输出设置到底有什么作用?我们在这里面打开了一个板件啊,我们按照正常的方式,这个是一个中立板或者说左右侧板, 那么这种情况下,他的宽度是一个幺八,他的深度是一个五百,高度是一个一米二,按照这种情况,如果你不写报价设置的情况下,那么他的报价方式其实是会按照我这个报价清单的下面的方式来进行,也就是说他的宽度这一列是一个幺八的值, 深度 c 一列是一个呃五百三十二,然后高度是一个二零五零这样的一个算法来进行一个报价。 那么如果我们在这里进行那个报价输出设置以后,调整了一个他的宽度,让他的宽度调取了这个 h 的一千二,让这个 d 调取了一个,让他的深度调取了一个 d, 让他的高度调取了一个幺八的值,那么最后 后就能得出来上面这个结论。得出来上面这个结论以后,其实对你的报价写法是有一定的好处的,因为你的板材可能会很多,一个柜子上板材数量会有很多种,那么这有很多种的情况下,你对这些摆件的一个报价方式,可以让他们达到一个统一的效果。 因为你的报价按照展开面积来算的话,是不是宽度乘以深度就能达到一个效果,然后乘以一个单价。那么如果按照我们按照下面这种算法的话,是不是就要深度乘以高度才能得到一个结果的面积? 所以这种情况下,我们就需要对他的一个报价输出设置进行一个调整,让他的宽度进行到一个高度上,进行一个转移,这样的话我在高度这一列,他就会调取到我的 w 这个宽度的幺八的厚度,厚度的话他就会自动的匹配到呃,最高 高度这一列上,高度这一列上,那么我们的默认的宽度乘以深度是不是就可以运用到这块板件的报价方式了?这样话你在写报价方式的时候就会比较容易一点,这就是一个报价输出设置。

呃,我们来看一下参数哈,参数,就说我们在做柜子的时候呢,这些参数,呃,每一个参数啊,就说虽然是按我们的一个意思去设置的哈,比如说我们从参数上看,我们的顶线我们设置的是 五公分,角线我们设计的是六公分,这是一个默认的哈,那么 你包括这种板厚我们就不用说了哈,都大家能理解。那么另外一个呢?你看我们在后面呢,这个起脚线后面哈,起脚线后面我就空了两公分 啊,宽了两公分,那这里面也可以,比如说后面有台子什么之类的,我们也需要再大一点,我们也可以啊,加就行了啊,啊,加就行了,这个五公分的 啊,价值性呢,就说根据实际情况来进行修改哈。参数啊,那么我特别想说明的一个什么参数呢?就说我们的门板参数,我们的门板参数可能我们跟其他的有些设置不太一样啊,哈, 包括收口参数,大家一定要记一下。那么收口参数我先讲一下收口参数,收口参数呢,我们是相当于是三个尺寸哈,一个是二十,二十的时候是十八的条子竖放啊,十八条条子竖放啊, 这是二十的,十八的条子竖放。这个收口呢,就说我们我们在做的时候哈,比如说假设说这个窗台有点见光,我们收口这个尺寸个子是我们设置可以加的啊,比如说我们要做一百五的见光板,对吧?可以加的啊,你看这次变成一百五啊,可以加的。 嗯 啊,这是一百五的收口板是可以加的啊,这,这是可以调整的啊,这是从收口上来讲, 然后我们的门板参数,我刚才提到了哈,就是门板参数,我们的门板参数跟其他的是不太一样的啊,这是,呃, 我,我独特的一个啊,独特一个,这个,等一下我们的门板才是,我们是这样设置的哈,就说有时间我们说我们这个门板缝要留多大,对吧?那所以我们的意思是这样子把,比如说你的门板缝间隙多大呢?你看,比如说一 啊,是一般的我们设置二点五啊,这个默认参数,稍微到时间改一下啊,是三,他是那种瘦了的哈。二点五,那么有几个缝呢?你看一个缝、两个缝、三个缝、四个缝、五个缝、六个缝,我们 是按这个思想来设计的哈,就是六个缝啊,好,有没有拉直器啊?有没有拉直器?有拉直器,无拉直器啊,这是从门板上面设置的啊, 然后一杆的尺寸在这里,轨道的一些参数在这里啊,这是我们在设设置上面的啊。 好,那我们在大做单个门板的时候,我们比如说我们要考虑这个门板生产的时候,那我们也有更详细的那个做法哈,那好,比如说我们举个例子,我们要把这个门做成 f 款的拉手门哈,我们也是要对接生产的啊,对接生产的 啊,那我们要做做个 f 款的拉锁门。大家我们刚才是看到我们这个是做的呃,幺二二的一个结构哈,那就说我们按门按拉锁的时间,我们可能是要按一只、两只、 三只这样的哈,那我们可以全按到左开上面去啊,这个时间我们把这个门替换一下就行了啊,替换一下行了啊,风格替换,我们替换, 呃,我们替换一个啊,到时间我们再去做点玻璃门,就是一次性把门板都给讲完了哈。好哎,替换到材质上面来了,应该在款式上面替换啊,这个玻璃门他们在这里去替换呢, 门板系列拉手啊, f 款封边拉手,那么这款是硬门的哈,硬门,左硬门啊,左硬门封边拉手。 我们为什么一定要强强制分左和右呢?是因为我们在这个时候我们要要去统计门角数据的啊,统计门角数据的啊, 啊,一门好,那么比如这个,这个我们要做玻璃的哈,那我们就去把它切换成玻璃 啊,基载玻璃,那么这个叫左半盖,左半盖,嗯, 那么这个呢?就叫右半盖, 右半盖 啊,包括我们这个门哈,我们的门呢,我们是设置参数,它是这样子的哈,你看包括这个门,比如说举个简例子啊,我们这个门要不要反弹器,这也是统计那个的啊,安装反弹器不?安装反弹器,这个统计的哈, 另外一个这有拉子器,另外一个就是我们的门角,上面呢是两个门角啊,上面是两个门角,等会我们导出去时候我们看一下,是两个门角啊,双门角,开门角,我们门角的数量也是比较多一点的啊, 稍微设置稍微多,因为我觉得不变形可能会更好一些啊,就这样子的。好,那我们把它这样导出去,大家看一下, 摇一摇,摇摇, 你知道了吗? 看我们的柜子,你看我们在这里做封边拉手,我们这是门板,是扣了尺寸的哈,这是扣了尺寸的 啊,这里门角,那我们嗯透视看一下双门角,如果单门角也可以啊,拉直器这些 都会在参数里面去体现的啊,参数里面去体现的。所以我们为什么这么去做?原因就在这里啊,我们在参数里面去体现的啊。那你看,我们看一下这个参数啊,我们简单的预览一下, 你看我们的五金参数,你看门角,全盖的,内嵌的、半盖的、玻璃的门角啊,都是半盖的啊,这个因为当时没有统计那个啊,你看一杆的参数,托尼果 封边拉手多长几根啊?都有的啊,都有的,还有你看,哎,刚才好像是没有点啊,他如果点的话就还有一个 反弹器,是吧?这还有一个反弹器。好,那这个就是这个就是这样的啊,这个这个就是这样的。

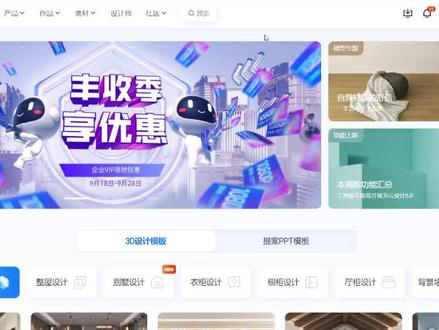

在库加勒里面,我们如何进入到参数化建模的后台?首先我们进入到库加勒的界面中,从右上角进入到商家后台,然后左上角这里进入应用,选择商品管理企业商品库, 这里面就是我们的后台的主要内容了,然后可以从厨卫定制或者全屋家具定制来进入, 然后点击右上角创建素材参数化模型库,从这里面就可以进到参数化的编辑器里面,我们就可以在这里选择我们需要的类目来进行制作。

黑肽材质被下架了,无论是吊顶设计还是硬装工具中都找不到,可以自己做一个,点击任意模型,进入材质替换右上角,点击进入实时材质工具,来到这个界面,在左侧金属分类中找到黑钢,点击使用 在右侧还需要更改参数,在反色参数里把亮度调到二十五,反射光泽度里面,把亮度调到负十五,最后点击保存,保存分类,选择角线分类,这样我们熟悉的黑肽材质就回来了。好了,喜欢的点个关注,谢谢!

企业主账号可以组织账号管理中,可以看到并且设置此账号的内容,右上角可以删除或者禁用当前账号,注意删除的话方案也会消失。然后下面就可以输入邮箱和密码,并且设置禁用时间,设置部门可以方便管理分类。 然后后面这里是分配 vip 权限,如果主账号有或者买了 vip, 就可以把特权分配给某个账号。再后面就是一些此账号的基础数据,比如看到这个账号的活跃度, 做了多少方案,进了多少次工具。 vip 这里我下一次介绍。和个人版的区别主要就是一个渲染上面的差距,因为这个企业版的 vip 是需要收费的,价格也比较高,所以跟个人版还是不同的。

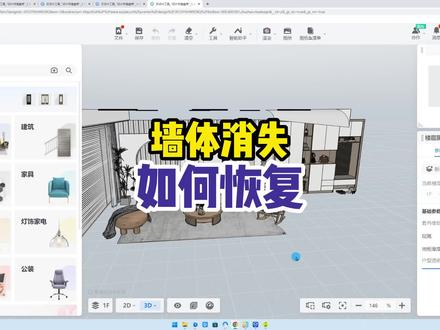

库加勒像这样的墙体消失的话,如何来解决?有的时候呢,我们会使用刷新功能,但是我们会发现没有用,这个时候怎么办?鼠标移到左方,进入到行业库,选择全屋印装工具,这个时候右上角再退出。好,这个时候我们就可以看到墙体实现了。关注清晨,带你了解更多库加勒小技巧!

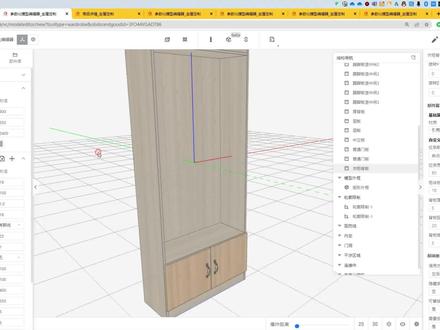

今天看同事拆单使用,发现一个问题,初始情况是这样的,同事并不知道实际这个薄被版是多厚的,就按照常理默认九离的尺寸做,最后发现实际是五离就要一个一个修改, 使用了全局变量也没有修改,我就查了一下后台,发现这里背板的厚度没有调用全局的变量,左边调用了全局参数,但是右边没有引用, 就导致不会跟着一起变化。但是如果被版的子类目调用了, 那还是可以统一修改,结果我发现我的子类没有调用,负类调用了,但是没有 有引用到子类目,这里就修改了一下引用就不会出现这个问题了。 如果只是针对一两个柜子还好,柜子多的话就会出现一些问题发现不了, 幸亏我的只是一些成品,出现这个情况还算不太多。

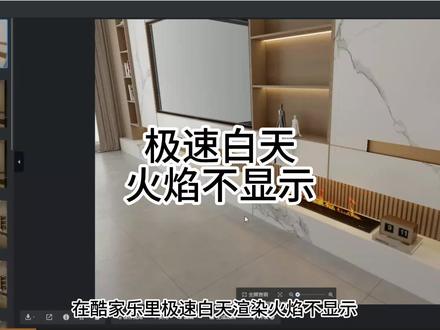

在库加勒里极速白天渲染火焰不显示,该怎么解决呢?首先我们打开石材石制作工具,选择其他选择万能模板,我们把反射上传一张火焰贴图,高低亮度改到三,增加火焰的长度选择折射上传一张黑白贴图,折射率改到一,分别把反射和反射光度度 参数效果取消掉。点击保存,选择分类,选择图案,进入方案,找到我们的模型,进行材质替换,并设置比例大小完成。关注我,学习更多扩大的小知识!

库加勒答疑解惑问打了太阳光,调节参数位置都正确,却没有效果?答可能是窗户玻璃或纱帘材质出问题,调节材质就可以。
