海尔空调直流风机异常怎么解决

这种小插头，海尔五线直流风机也可以测试。启动对应红色引线，三百一十伏正捷供电，插上上电 风机运转，调整档位风速。现在是低风档不在中间，中风档 高风挡风速调整正常，中风低风测试海尔五线直流风机正常。

视频，请不太懂海尔便民空调的师傅点赞收藏一下。这个是电源板，这个是模块板，我们能拿到一个板子的话，或者说在客户家里面上店里发现这个灯亮哈，这个灯亮，这个灯不亮的话，一般来说就是这个大板的问题，一般情况下， 如果说这个灯不亮，看一下保险值有没有二百二电过来哈。啊，如果说他还正常的话，灯还不亮，一般来说是模块板问题，如果说这个灯闪闪的对不对？他一闪一闪的， 呃，检查一下这个传感器以及风机，如果是五线自流风机，呃，都没问题，一般来说还是模块板的问题啊， 那模块板怎么选择呢？可以看这个模块板这边，这个有一个尾号，你看二二三 u 就可以了。然后我们对应的这边的主板 都有啊，哦，伞都有啊。电源板坏了怎么办呢？电源板一般来说都是通用的，电源板只分大小之分，你看这个体积大一点的，像这个大一点的柜机吗？一般比较常见的柜机上面 这种小一点的比较常见的挂机上面还有一种是柜机和挂机两个都能通用的，那个货我们也要上架。

大家好，我们在维修空调的时候，经常会遇到风机转一下就停，或者是风机完全是不启动，然后我们来教大家怎么测量这个 风机的这个好坏。首先我们这个这是两个不一样的风机，一个是直流风机，一个是交流风机，现在教大家怎么来测量好坏呢？ 我们用万英表，我们万英表达到电阻档，这个是三线直流风机，我们这个也是三线交流风机，我们先测一下这个直流的，因为 直溜的它呢只要三个线圈组织是一样的，说明这个就是好的。其实九点 五、七十、九点四，七十，九点四、七十、九点九，这三三个三个组织是一样的，就说明这个是好的啊。我们交流风机， 交流风机的话，那我们三个老组相加是相等的就可以了，这个三百八， 这个五百五、五十六，三万八应该一百七十七加三十八是不等于五百五十六，说明这个电机就是好的，大家学会了吗？

海尔空调 f 八故障，先点赞后观看，养成好习惯故障检述，此故障现象为室外直流风机电机异常故障。一、 检查空调安装环境及其通风情况是否良好。二、室外风机电机转动是否灵活。三、室外风机电脑板或电机驱动模块烧坏。四、 检测压缩机是否工作电流异常或室外及传感器组织错误。五、检测室外机直流风机绕组是否短路，短路、绝缘不良。六、检测室外电脑板、风机供电插座银角是否开焊、虚焊。点击下方了解更多解决方案！

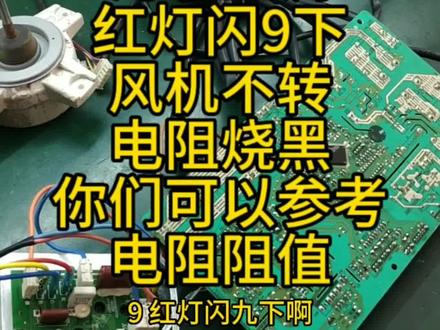

海尔空调风机不在，不报故障，压机转一会就停，然后现在开机看一下哈，这个开机，哎，已经开机了啊， 开机了，然后这个风机 公鸡现在是有点气的哈啊啊，有点气的哈，然后一二三四五六七八九，红灯闪九下啊 闪九下，这表示风机故障啊，然后经检查这个二楼三十六这个电阻有点异常啊。 二楼三十六，然后拆开来这里量一下啊，然后拆开来用表量一量啊，量的是一百四十八 k 了， 一百四十八 k 他正常的话他应该是一 k 的哈，现在我换个一 k 的上去再量量啊， 不是再测试一下。电阻放好已经洗干净了。板子啊，这个是给你们同样故障的人看的哈，有些烧黑了，看不到这个组织哈，像这个是两点二克的，这个是 一 k 的一 k 的。我这个也是一 k 的啊，幺零零幺也是一 k 的哈，你看一下他之前的店主，之前的店主是烧成这乌漆嘛黑的哈，组织变得很大。 现在试机看一下啊， 再聊聊这个店主啊。这个三三幺是三百三十欧的量的，是 八百多 k 了啊，然后把它拆下来量一量啊，我把这个三百三十欧的电阻拆下来的量哈，你们看一下他是多少啊？ 噔噔噔噔，一点二炸了。现在先把这个电阻换了再来测试啊，第一次试机失败，然后换 那个三三幺电阻之后，现在试机已经成功了啊，然后再来看一下压缩机有没有气，哎，压缩机为什么没气啊？ 刚才是压缩机不匹配啊，现在穿了不是并了三个灯泡之后，现在就可以了啊，然后捏一下啊， 刚才捏都是煤气的，现在并联了灯泡之后就可以了啊。本来这个并那个加载器他也是可以的啊，只是我我我我这个加载器这个灯管你要下午才到啊？然后 有些不匹配的，把这个加载器开一盏灯跟他并联在一起，他也能匹配啊。要购买的在评论区有个购买链接啊，那现在这个板子就修好了啊，那个灯泡还亮的啊。

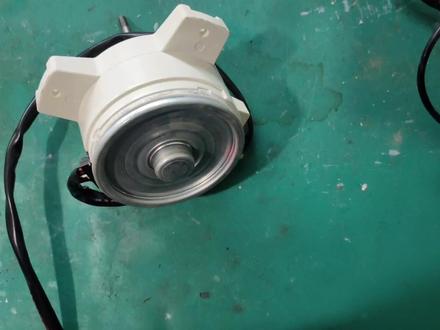

大家好，我是超哥，这是咱们一个五线直流风机啊，我们这个风机是坏了啊，烧了五线直流风机，它里面是包含了这个模块啊， ipm 模块的这个内部，这个盖子我已经打开了啊，咱们把这个盖子打开看一下啊， 你把这个九二片给他拿掉，这个风机是已经烧掉了，这边全都是烧黑的，模块也坏了啊，因为这个模块是粘在这个 外壳上的，所以拆的时候直接把这个就拉断了，没办法修的啊，像这种风机，五线直流风机坏了之后，我们把它可以当三线啊，我们把这个电路板给他拆出来。 好，我们现在把这个板先给他拆出来。 好，这个板已经拆出来了啊，咱们看一下啊，我把这个剪辑拿出来啊，其实这个剪辑很简单啊， 他的转子是永磁的，跟咱们压缩机是一样的啊，他的定字 是线圈啊，那么这个现在也因为是无线的，这个板已经烧了啊，咱们看这个板，这个板这边已经全部烧黑的啊，烧黑了我们把它改一个三三线的就行了，我们把这个线给他拆掉， 现在改一个三线。这个之前他不是五根线吗？我们现在抽掉两根线啊，咱们看一下这个由 w， 我们也不用看了，这个反了他也会反转，我们把这个线先给他焊上， 这个线焊好之后，用这个热熔胶把这个线给固定一下，以防我们在拉的时候他跑打到这个转子上，用胶把它固定一下，然后把这个盖子盖上。 好了，我们现在把这个盖子给它装上啊，把这个这个模块就不翘了啊， 这个必须给它扣紧了啊， 现在这个就已经改好了啊，这盖子我已经装好了，可以正常运转啊，那么这种改好之后还可以当三线风机去用， 还可以发电啊，咱们试一下他的发电效率怎么样啊？我们把万元表接上，随便啊，一个 w 三项，我们随便接一个。 好，我放旁边，我们用手转一下，咱们看一下，十四伏，二十几伏，我们用那个 咱们的手电钻啊，带一下，看他最高能发多少电。 好，我把这个手电钻已经接好了啊，咱们看一下啊，你看他可以发到一百二十几伏，咱是交流啊，这是交流电，一百二十伏的电压。 所以说这种坏了之之后啊，我们可以当三线用，也可以烫个小发电机用啊，他这个完全就可以带动，再带一个三线，我用这个发电去带另一个三线风机，就可以带的动啊。 所以说这种东西我们可以买坏的啊，只要他线圈是好的，把里边的板子拆掉就可以啊。好了，今天这个风险就到这啊，感谢大家观看，再见。

海尔的一期故障啊，拿到的时候我们测这边 第九，这边嗯，电压十五伏偏低，而且在跳变，然后我看到旁边这个电容啊，就是这个电容已经鼓脖了，我们换他，换了他还是电压偏低就要变，我们看一下后面啊， 把稳压部分踢四三幺换完搞定啊。因为他是他是五线全自由的。风机必须要插电机啊，如果不插电机，加速机最多动两三秒钟就停掉了。 刚开始我没插，没插动一下就停掉了。这个无线直流的，然后是顺时针方向的啊，顺时针方向必须要插，不插就不行。 嗯，搞定了啊，风机转的很好的。这个风机啊。呃，下面小黄车有的啊。好吧。

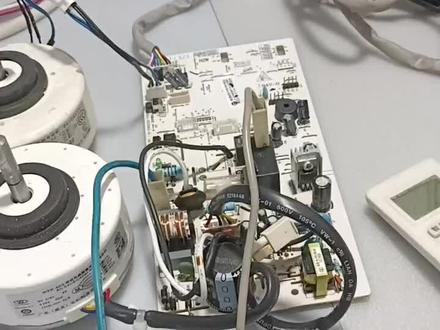

今天修一套海尔变频空调，这个是用户拉过来的，这是这空调呢，他说内风机不工作， 然后我把它拆开了，拆开一看啊，这个内机主板坏了，现在给他维修一下。 这个内机主板呢，已经拆下来了啊，然后呢我们再测试一下他的无线直流风机，看一下就是能不能正常工作啊，这个风机看看能不能正常转啊。然后这个这是我的维修测试小板啊，然后我们拧一下这个，看一下转不转啊， 然后拧了没反应啊，然后他这个无线直流风机也是坏了啊， 现在我在用这个测试无线直流风机的小工具啊，然后呢测量这个好的无线直流风机啊，看一下啊，我在同样的方法拧在这个位置上啊，看一下好风机来了啊， 这个说明我们这个无线直流风机是好的啊。

无线直流风机，很多朋友还不知道怎么测试这种无线风机，由于它内部有主控板，所以我们无法测试组织来判断它的好坏，那么我们也只能通过电压来判断它的好坏了。我们来看一下无线直流风机，它一共有五根线， 其中红色线是三百伏供电线，黑色线是地线，也称之为公共线，白色线是十五伏供电线，黄色线是风速调节线，蓝色线是风速反馈线。这个电机内部驱动模块它需要两组供电，第一组供电就是三百伏的直流电压， 第二组供电就是十五伏的直流电压。这个时候如果我们的空调开始工作，那么主控板就会从黄色线输入零至六点五伏的直流电压，这个电压越高，电机运转的速度也就越快，电压越低，电机运转的速度也就 越慢，主要就是通过这个电压来调节电机的运转速度。当电机一旦运转起来的时候，那么电机的内部模块就会输出一个七点五伏的电压，这个电压又称之为风速反馈电压， 这个电压的目的就是高速主控板电机运转正常，我们再来说一下他的工作过程。首先主控板要给电机一个三百伏和十五伏的直流电压， 其中十五伏电压从电机的内部出来到达风速检测线，如果这个时候我们需要电机运转，那么主控板就会从黄色线输入零伏以上的电压到电机，这个时候电机就开始运转。 电机一旦运转之后，他的风速检测线的电压就会减半成为七点五伏，这个七点五伏的电压反馈到主控板，就是高速主控板，电机运转正常。当空调在正常工作的时候，主控板没 有三百伏以及十五伏的电压到达电机，那么主控板损坏。主控板有了三百伏和十五伏的电压到达电机，此时电机的风锈反馈检测线的电压应为十五伏。如果没有十五伏电压，那么电机损坏。 当空调正常工作的时候，主控板没有输出一伏至六点五伏的电压，那么主控板损坏。如果有一伏至六点五伏的电压到达电机，电机不运转，那么电机损坏。当电机运转之后，他的返回电压不为十五伏的一半，那么电机损坏。

大家好，我是福林，我们今天来修一个海尔的板子啊，我们之前都是出格力美的的，出了一大堆，师傅们都看腻了，我们来出一个海尔的，今天下午寄过来的，什么问题呢？我们仔细看电影指示灯， 这个板子是报通讯啊，另外就通讯，这是三百伏电源指示灯，三百伏电源指示灯亮了，但是 cpu 电源指示灯没亮，意味着啥？意味着后极电路肯定没电，要么就电压不稳， cpu 没开机。我们来看这个板子啊，现在是通着电的，三百伏有我们量，给大家看看， 直接量大电容三百伏，三百伏电压是有的，我们来把板子翻过来， 一般不建议你们带电操作啊，我都是习惯了，无所谓，我而且还是带着手套的。检测仪也出来了，内外机通讯， 知道了吧，通讯电路怎么可能呢，直接来测量他的供电电压都不对，都还没开机，我们直接测压这最大的一颗二极管没没电压零伏。只要你们遇到这种板子啊，直接告诉你们送米的钱啊，送米的啊，这板子呢，秒修， 直接锁定这个电阻，呃，这个电容这里有个电源芯片，启动电容启震的，然后还有一个或者是 这个最大的一个二极管最容易坏，就这几个能导致他不开机的，百分之八十都是这几个，一定要记得这是送送分题啊，考试就送分题，在我们这就送米的，送米的板子，捡钱的活啊。说白了就是 首先我们来确认这个二极管有没有短路，如果二极管没有短路，我们直接带换他的启程电容就好了。好，二极管好的， 他的尾号是这边有个 c， 我看看尾号是多少啊？看不到了，反正就是电源芯片旁边这里这颗，仔细看电源芯片旁边这个， 这个电容一般换掉这种故障能解决百分之八十。好，我们来看看能不能捡漏啊，一个小电容，看能不能把这个问题搞定， 把电容换掉，然后开机了再说，如果没好的话，这一切都扯淡是吧？先修好它，然后再来给你们近距离观察 好，电容摘掉了先，电容摘掉过后，我们直接更换一个电容，已经准备好了啊，在前面等着你呢，这个板子我们是逮到就知道啥问题了，而且修的不 少，这管子好，我们来焊接， 我们来看看能不能开机啊，还是翻过来吧，直接插电看能不能点亮，好神奇吧。 cpu 电源指示灯点亮了， 我们来看看能不能读出来故障能不能启动，他直接选择海尔。已经开机了啊，灯也亮了， 好风机继电器吸合哒的一声，运行频率十八，仔细看一下海尔最新数据， 音频就来了吧，传感器温度 ok， 完美解决，一个电容搞定，等，当年我们穷的没饭吃的时候就是靠它啊，维持到现在就一个电容 好了，这个板子呢就维修结束喽，一个小电容，一个海尔的板子，学会的老铁，老规矩，没有点关注的点点小红心免费的送一下，谢谢。

老铁好，今天我们是来说一下那个五线的直流风机的一个工作原理和一个故障判断。怎么去判断这个电机问题啊？还是这个主板问题啊？包括一些控制部分啊？ 啊？这个呢，是三种那个风机，直流风机啊，这种是小小机器上面的，像这个是风管机上面的， 这个是那种双枫叶那种直流风机啊，我们来看一下这个怎么去检测啊？啊？很多那个直流电机的话， 外机都会有名牌的啊，包括上面名牌上面一些电压等级啊，电压电压种类啊，包括转速啊，还有名牌那个线的颜色功能定义啊，都有的啊。来我们看一下这款的话，像比如说红色线 vm 的话， vm 的话是代表一个直流输入啊，主板到电机的一个三百伏左右的一个直流输入，蓝色线间地的话是代表一个直流负极啊，就是接地线啊， 中射线的话是中射线。 vcc 代表的是一个直直流十五伏左的一个电压，他这个的话是主控板到电机内部一个小的控制板的一个十五伏供电啊，像这种电机的话内部有块小的电路板啊， 然后成色线的话是 vspvsp 的话是一个转速控制啊，你说中速啊，高速啊，高高中低速的话，这个转速控制的话，是通过一个零点零点六零伏到六伏的左右一个电压变化来实现这个转速控制啊。 这个白色的话是 pg 线 pg 啊， pg 的话是 pg 线的话是一个转速反馈啊，包括 一个交流电机上面有，现在特别是死内机的话也会有一个转速反馈啊，他这个转速反馈的话，通过一个，通过一个信号脉冲控制反馈给死内机，然后来让内机判断识别到这个外机的真正的转速有没有达到啊？ 这个这个白色线是来告诉告诉那个室内机通讯版一个一个转速的啊， 那现在如何判断这个电机问题？还有电脑板问题的话，这个也很简单的啊，可以首先可以外表测量一下那个蓝色线跟红色线之间有没有一个直流三秒符输入，或者蓝色线跟棕色线之间有没有一个收服电压到电机内部控制板，如果没有的话多半是 主板问题，外地主板问题如果有的话，那多半是电机问题，因为这个直流电机这个特性啊。 呃，英文表测量这个电机线圈或者绕组啊，可以不是很方便测的话也可以测的啊，大概有两个地方， 你说那个蓝色线跟棕色线之间大概有个十四五千欧左右可以扯出来的啊，包括蓝色线跟橙色线大概一百五十五左右千欧也可以扯的出来的啊。 不过还有一种方法大概可以判断一下这个电机连接线或者电机内运行圈有没有问题啊，我们可以把方向盘调到直流档，然后这边的话从钢笔放在这个 这个情书这里，红色线跟那个蓝色线卡在这里，你轻轻的现在转动这个电机的话，他会有会有个电压显示的，不过红线跟蓝线或者 红色跟中线都会有电压的啊，包括这个橙色线也是一样的啊。 除了这个，除了这个白色线测不到电压的话，另外机子基本上都会有个反馈力，压力测的出来的， 这个的话只能证明这个连接线到这个电机这一块是没是没有问题的。

大家好，空调机维修过程当中，如果说遇到了风机不断的情况，有的时候你区分不了是风机的问题还是电路板的问题，在这里呢，我告诉你一个简单的方法，我们可以找到他的光明可控硅的输出角， 将输出脚直接短路即可，我们把板子反过来给大家演示，那么将板子反过来以后呢，我们通过跑线可以发现，他的输出角就是这一条腿和这一条腿，我们把他两个连起来就可以了， 那么连好以后就是这个样子的。友情提示，所有的电路板操作一定都要在断电的情况下，我们对它进行再次上电，大家可以先估计一下这个风机它会倒转还是正转呢？ 给大家五秒钟的时间，大家自己想象一下，如果说这个时候我们一通电风机转了，那么就证明是电路板的问题，如果说这个时候我们一通电风机还是不转，那么就是风机坏了，这种办法呢也是一个快速区分风机不转的时候是电路板的问题还是风机的问题的一个好办法。 我们对他进行上电啊，上电一二三走正转还是倒转呢？能不能看， 能不能看得出来，看的像正转，右看的像倒转，我锻炼啊，让你仔细的看一下啊，看视频效果像正转。 每天分享电子电路维修技术，感兴趣的欢迎关注。

你知道这种五线直流电机的工作原理吗？我来告诉你，第一根红线是内机主板输出的三百伏正极，用于电机的运转。第三根白线是电机内部主板的输入正极，他是十五伏。 第四根黄线是电机运转的调速线，他在零到六点五伏之间变化，零伏时停止运转，六点五伏时最高速运转。第五根线是电机反馈给室内机主板用的信号线，通过这根线，室内机主板的 cpu 就知道了电机的运转情况。 第二根黑线是另外四根线的公用负极。遇到风机故障，我们首先要确定主板有没有输入给电机。三百伏和十五伏你学会了吗？

直流风机内也有模块你知道吗？ 大家好，今天跟大家分享这个无限直流风机的工作原理， 测量方法，放在视频最后，欢迎点赞收藏加关注，免得后期找不到了。这是一个五线直流风机， 这个红色线是三百一十伏的正极，黑色线是负极，白色线是十五伏，正极，黄色线是 转速，就是调节转速的，蓝色线是或反馈，就是反馈这个电机的转速，他内部有一个小的 变频调速电路，在这个 cpu 的就这个 ic 的控制下，进行调节内机风速的大小，从而配合空调工作。 实际上这个电机啊是个直流泳磁无刷电机，这个是他的变频模块啊， 他把那个三百一十伏直流电转换为正负极性和电压可变的直流电来驱动这个电机工作，谢谢大家。

这两个风机都是直流风机，在直流变频空调里面经常遇到，这一个呢，就是类机的啊，无线直流风机， 这个呢就是外机的啊，闪现直流风机，其中我们内机常用的都是无线直流风机，外机呢风机啊，有闪现的，有无线的啊，那么我们来看看他们各有什么特点，用外表怎么样去判断他的好坏。 我们先来看一个这个三线直流风机啊，三线直流风机，它内部呢有三个线圈，三个线圈呢什么特点呢？ 三个线圈一共有六个头啊，先拉出来三个头，后面的三个头呢，全部顶在一起，这样呢我们就可以通过车辆外面三个头来判断 这个线圈有没有开路啊，也可以通过这个三个头之间的组织来判断线圈有没有扎尖短路。那么这三个线圈呢都是一模一样的，所以呢我们测量两两之间组织应该是一模一样啊，那么我们来测量一个试一试啊， 现在呢这一个万用表大概两百五亩的，我们现在来测量这一个三线的，三线啊，这就是三线的直流电机，对吧，这里面有三个啊，同胞，我们来测量一下，一百啊， 这样车辆两辆车辆又是一百，这样车辆还是一百啊，所以这一个这一个风机呢啊，电路线圈上来讲呢，没有什么问题啊，没有问题， 另外呢我们还要测量一下什么呢，看线圈与这个外壳，外壳珠上有没有漏电，我们可以呢，就是打大一点，组织打到最大欧牡丹啊，酿造， 我一个表皮搭在这个线圈上啊，这个线上搭在这上面，另外一个表皮呢，去碰这个竹啊，竹 电机的主或者是外壳铁的外壳，碰看它的组织啊，如果说上面有组织了，那就说明漏电，漏电的话呢，会导致你的空调一开机就跳电啊， 呃，当空调发生跳电，一开机就就跳，跳闸啊，跳闸，这情况呢，我们就要插压缩机有没有漏电，风机有 漏电还漏电的就是这些东西啊。现在我们再来看一下无线电机，无线电机啊，无线电机什么特点呢？无线电机，他这个电机有五条线，但是五条线他不是直接接内部的线圈的， 他内部虽然也有三个线圈，但是呢你在外面拆不到，因为中间隔了一个电路板啊，隔了一个电路板，这个 风机内部还有个电路板，他在五条线，分别什么线呢？三百一十伏的一个供电线啊，母线还有一个十五伏的啊，供电线 还有一个地，还有一个驱动，这个驱动呢，由 cpu 发出来的啊， cpu 让你工作，他就发出来一个驱动，没有驱动你就停止不转，然后你的转速怎么样？要通过这条线回来去告诉这个 cpu 啊。那么 我们来看一下这个缝隙，他的五根线啊，这就是他的五根线，对吧？那么这五根线你乘凉有什么特点呢？我们给他打到啊，二两块五或者是二十块五啊，我们来打到这个位置，我来分别乘两， 分别测量，看看这些线子有什么特点，我们随便量量讲测吧。你看不动 孩子不动啊，有没有规律啊？没有规律可训，有不动的，有动的动的组织呢？也没有什么规律啊， 那么我们怎么样判断？就是说电路损坏啊，还是风机损坏导致他不转了，这时候我们就可以大概测量一下啊，这个 我们挤的线圈是不是好的，如果让线圈是好的，用手拧一下珠啊，底下是很活的，那么呢我们就着重检测这个线路， 像是这个三线风机，那么呢在电路板上必然有一个模块，专门是驱动三线风机的，对吧？那么你这个模块也有六路驱动，那么六路驱动来没来是吧？啊？这个是不是保护了啊？从这方面来进行检修， 还有就是这个无线风机，无线风机怎么样判断好坏呢？我们用万用表不能够直接测量他的线圈，那么我们可以测量他的供电胶，对吧？一个十五伏，一个十，一个三百伏，这两个供电胶与地之间的电阻值 是不是很小啊？如果很小那么他就是短路了啊，这样呢，我们可以打开车辆啊，漂亮，要通过这个车辆，他的电压像是 这个无线电机啊，他没有工作啊，我们测量他的这个组织方面啊，都是正常的，这时候呢我们就通电，看他的条件够不够，三百伏来没来？四五伏来没来， 这个啊， cpu 有没有发这个驱动信号给他，如果条件都有了，人就不转，我们就通过代换啊，啊，通过代换来看，到底是这个电机问题还是线路的问题？

我们在修空调的时候经常遇到这种无线的直流风机，用万用表很难测出好坏，可以买一个小工具，测试起来非常方便。这一个是调速开关，一共有三个档位可以调节，这两个是二百二输入。 这个插座是一个通用型的，我们在插风扇的时候要对应好上面的颜色，不可以插反。刚才我试的是一个外风机，现在用这个内风机测试一下，看他能不能正常运行哦，放上去就转了。

大家好，这个是海尔的内机主板啊，上次坏了的啊，现在这个内机主板呢修好了啊，这个电机呢，买了一个新的啊，然后装上去了，然后现在开机测试一下啊， 这个制冷十七度啊，好，这个风扇已经转了啊， 这个主板已经修好了，然后电机是这个坏的，这个 好，没毛病啊。
