SolidWorks怎么画马鞍口

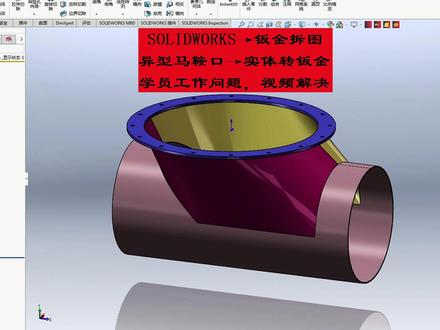

给你录一个视频啊，啊，这个零件 这个拆这一块啊，拆分的时候就不是说直接实体传钣金了，他是用这个钣金的反应折弯画出来啊，但是画的时候这些线条我们直接就可以复制这个零件上面的线条，看一下是多大。 五百一不小啊，五百壁厚五点零，管道还是大的啊，先给他分割一下， 又是一直面或者一个扫头啊，直接画直线 啊，我用拉伸切除，用这个薄臂切除去分割， 然后这个线的话要做长一点， 找到这个推底线啊，放这里啊，因为你这个管道比较大，在拉伸切除的时候你就你就不要说考虑留个零点一零点二的缝啊，你直接留个一个毫米 啊，一个毫米反向啊，完全贯穿，对吧？一个毫米可能还有点小啊，实际的时候你可以再调整，我们确定这里选择所有视频，确定啊，这一块先隐藏掉，然后看一下上面这一块， 你这个地方的话还有一点小注意事项啊，就这个直边对吧？我们先把法兰分出来啊，给他隐藏掉啊，这个直边的话 在加工的时候就不要不要用了，然后你看一下这个直边是多大多多长的 啊？八个毫米对吧？搞一圈的话也不太容易做啊，这个就不要要了，但是你这个图纸上面的话有点注意事项啊，姐给你说一下， 你这边的话是现在是十七的啊，那么你这个是牙孔还是安装孔？如果是安装孔 啊，穿螺丝的，那你这个孔的话要要想办法优化啊，螺丝从上面的话，你看这边挡到了你是进不去的啊，如果是牙孔的话，从别的位置穿螺丝进去的没没有多大关系 啊，这是一个小注意事项啊，然后这个东西给他做成方向折弯，我们在这个 绘制导头啊，转换实体引用，你转换里边的边线啊，然后给它分段 啊，两半拼焊，这边剪掉啊，第一个草图退出啊，第二个草图就是这边上的边线，我们就得用这个三 d 草图啊，直接转换实地引用，不需要再重新画啊，选择这边线 好到这个位置啊，确定 啊，那么这些我们用方样折弯里边的成型选项啊，他必须要平滑过度啊，你不能用折弯选项了，因为这是样条曲线，看到没，折弯选项的话只能是直线 圆弧把，这样条曲线啊，用成型选项，必须要平滑过度，我们 ctrl 加 v 全选这里所有的线，点击工具，点击这个样条曲线套盒。样条曲线啊，就是给他变成一个整线对吧，这个圆弧太大，我们给他调整一下 啊，调成，调成到稍微有一点圆弧就可以了啊，调成这里的公差啊，这就行了，点击确定 对吧，然后这个退出草图啊，我们可以先把这一块隐藏掉啊，用这两个草图去放样，点击方向折弯，选择成型选项 啊，选择第一个插头，选择第二个插头，我们这个料后五点零啊，向外偏移 啊，点击确定好这一块就做，做好了好把另外一块镜像出来啊，选择这个基础面，选择特征镜像啊，镜像实体 确定啊，这个上面的话就快就做好了，我们调整一下折弯系数，配音的零点五啊，这个没错，选择这一块，点击钣金把展开把，这是他的展开图啊，然后法兰我们可以看一下 啊，这里焊接也没有什么问题，对吧？直接就做了刚才那一小段，直边的话就不跟就不要了啊，然后下边这一块 啊，下面这个圆筒啊，也跟着拆分一样啊，从这个口上拆分吧，在这个面上绘制草图 啊，开出来一条缝特征拉人切除啊，完全贯穿， 然后这个薄壁特征啊，显得两侧对称，它有个零点五的泵， 这个地方我们看一下，对吧？它这个里边跟外边不一样的， 就我们是要的是外边这个边线，所以这个时候直接可以插入折弯，插入折弯的话这个斜坡会给他打掉，我们插入折弯啊，选择一个边线啊，这里的话可以用的零点五，对吧？我们点击确定，现在就直接转钣金了 啊，展开图，对吧？那么这个零件的话就钣金拆分完了啊，注意啊，像这些地方的一些焊缝啊，一个毫米，我这里画的一个毫米，如果有点小，你可以适当的加大一点啊，这是你这个零件的一个拆分过程。

以后制作马鞍口都变得如此简单了，我们可以准备这种画线样板，有多种大小型号，把它套在管子上对齐，用记号笔画出两边的记号，把不要的部分切除，这样一个非常标准的马鞍口就做好了。
