mcgs触摸屏怎么用qt开发

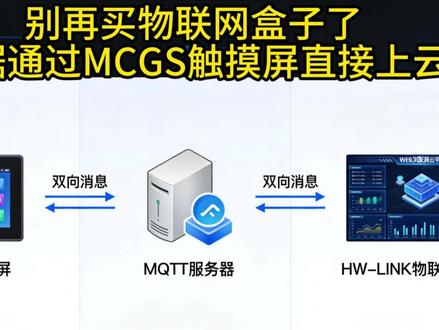

还在为 plc 数据上云买物联网盒子，大可不必，今天分享核心方法，不用额外设备，直接将数据通过昆仑通泰触摸屏传到云平台，看完就能用我们使用这个换热站触摸屏项目。举例， 这是已经建好了的与 smart plc 连接的点位，找到 m q t t 协议，将其添加到设备窗口。有对 m c g s 的 m q t t t 协议使用方法不懂的可以进入公共技术平台。我已经把 m c g s 触摸屏 m q t t td 驱动使用说明上传到我的知识库里了，大家查看该使用说明即可。 点击该按钮，配置 m q t t 协议，配置 m q t t 服务器参数，填写 m q t t 端口号、服务器 ip、 客户端 id 等参数，勾选验证，填写用户名和密码。添加发布主题， 填写好主题名称及传输质量，然后点击消息编辑，配置需要传输的变量消息格式可以从左侧拉出对应数据类型新建，也可以点击下面的起用逆向自定义编辑，这是我已经编辑好的消息格式。注意，这里的变量名称就是 在云平台使用的变量名称，然后配置订阅消息，订阅消息就是云平台往出模屏写入的点位，填写订阅主题名称，然后点击消息编辑，编辑订阅消息格式。所有配置完之后，回到这个设备编辑窗口，将之前 smart plc 的 变量与对应的通道名称关联，然后我们到互联网云平台新建对应的 m q t t 数据模型， 在数据模型里添加对应的点位，新建 m q t t 设备，并关联对应的数据模型，然后组态云平台画面并关联相关变量。完成后，我们开启 m c g s 触摸屏仿真，并将程序下载到仿真界面里，然后运行互联网云平台，大家看触摸屏数据已与云平台数据同步，然后我们测试一下云平台，往触摸屏写入数据， 我们输入八十八，点击确定，大家看左侧阀门手动给定输出已经变为八十八，数据写入成功。今天的分享就到这里，下期我们介绍西门子 smart 触摸屏 m q t t 协议与互联网云平台通讯相关知识，有喜欢的就点个关注吧！

哈喽，大家好，今天我们一起来看一下这个昆仑通泰的触摸屏，咱们怎样往里面写程序。 首先咱们拿到这款屏幕呢，咱们观察一下他的那个外观构造啊，有一个网口，这是他的型号， 挺好，这是有一个网口，那边是电源，二十四伏电源，我们看一下， 咱们把它给通上电， 突然间之后这个屏幕会启动，然后咱们记住了，在启动这个时候点这个屏幕，他会进到这个设置的界面啊，这个画面有点抖，再调一下， 调一下摄像机， 咱们需要把这个屏幕呢设置一个 ip 地址，不然的话咱们写程序的话就没办法写，刚才那个手是对焦的，对焦的，把这个焦点聚到手上，然后因为屏幕的反光。好了，对，好了， 咱们进到设系统维护这这个菜单，然后往下有一个设置系统参数，这个 ip 地址，咱们的 ip 地址设置成一个幺六八点一点 二二八吧，原来是二八二二八，两个八，两个二，设置好点， ok， 关闭返回上级菜单。 好了，咱们连上电脑，开始往里面写程序， 把网口插入这个这个烂口，然后这边连上电脑，然后用电脑操作， 咱们首先找到程序，在地盘，我点错了地盘的一个自控，然后 plc 程序合集里面 水去除臭，这是咱们的那个备份，这个就是咱们要写入的程序，咱们不要直接在这打开，需要把它复制到桌面上，因为咱们可能不小心会改写里面的东西， 所以复制到桌面上，然后再再用桌面上这个程序再往里面写，这个地方是咱们程序的那个 ip 地址，可以找到啊，这个二车间中路这个屏幕的 ip 地址，咱们可以往上找， 包括他用到的那个什么呃，软件了啥的，这里面都有介绍。可以看到这个屏幕的 ip 地址是一点二八， 那个程序的地址，那个 p2c 的地址是一点二七。咱们演示起见，咱们把这个地址呢设置成二二八，而不是二八。为了避免一会咱们测试的时候跟现场设备冲突，这儿改成二二八，两个二 要改，写完之后点关闭，这提示是否保存，咱们点试啊，点多了，这个需要重新把这个桌面上那个程序打开，变到这个位置了，我们把它拖过来 看一下这个地址变没有属性，可以看到了，变成一点二二八了，已经把这个关闭，然后往上面工具里面找下载配置 就是这个点击。然后首先咱们点击通讯测试，看他通不通， 其实这个电脑连这个网口的这个 iv 地址更改，咱们已经讲过好几次了，这个又不用再多讲了。刚才测试失败了，咱们在这试一下他，试试一下他通讯有没有在这试一下通讯，发现有啊，但是这失败了，这是为什么呢？ 下面给大家说一下。因为刚才咱们那个设置的界面呢，没有没有退出来，所以他就现在下不了程序，咱们回到这个界面，咱们点不启动工程， 好了，进入这个界面的时候，咱们再点测试，发现就可以了。 点击完测试点下载，可以看到上面有一个警告，然后看一下警告的内容，他提示没有这个驱动程序， 这又是什么情况呢？咱们点这个窗口双击这个设备，发现这也提示没有程序， 因为这个没有程序呢，我在网上找也没有找到，他这个官网也也内容也变了，然后我就联系咱们的社会厂家，问他要了一本一版这个驱动程序。 驱动程序呢？放到桌面上，咱们现在看一下怎么把它装到那个这个一个软件里面，就是这个就是驱动程序，驱动程序咱们点复制 刚才他提示的，你看提示的这个位置，咱们就一步一步往里面输入， 放到一边对比着来， c 盘 program files， 然后是 mcgs 这个，然后下面是驱动 啊，咱们直接粘贴就行了，那个上面的那个无线夹跟这个是一致的。点继续 咱们依次点开看，是不是一一致的，这个你看啊，大小写字母可能就不一样，但是无所谓了，温度是不对，这个不是敏感的，你写成大写小写都行。点确定好了，现在就行了，现在可以 看啊，点一下这个这个设备呢，他就不带提示没有驱动程序了，咱们再下载一遍试一下啊 啊，这如果完全就是没有的话，没有那个驱动程序的话，咱们就是这样的添加设备，添加驱动 就是在设备管理里面把这个咱们要用到的这个驱动程序呢添加里面，然后再双击就添加到这个设备里面了， 然后咱们再下载一遍，下载配置， 测试驱动正常，然后功能下载， 这边就不会再提示驱动异常了， 看到没有？没有提示零个错误，零个警告，让他进入运行模式，这个画面就是刚才下载的时候，这个屏幕上面的，他在状态， 屏幕就是这个状态，他然后又提示下载完了，这是 现在完了，点击进入运行环境， 他的反应可能有点慢，咱们等他，等他一下 好了，进进入程序了， 点击用户登录，是骡子是马，拉出来溜溜看行不行？连到这个现场的网络里面，点击用户登录， 点确定，看看能不能读到数据。好像不行， 咱们折腾这一圈，竟然出现问题了，咱们再看一下系统参数设置， 都都没有数据，哎，崩溃了啊，想办法吧。 a few moments later， 我反复试了好几次，好多次，最后发现呢，这个问题出现在就是中间这个驱动程序把它改，改完之后呢，就是 这个软件里面的驱动已经有了，但是这个文件里面的驱动呢？他好像也变了， 那怎么办呢？把这个桌面上的删除，直接从这个备份里面再复制一个， 复制一份出来，咱们再把那个 iphone 地址改一下，这个驱动已经有了，不用动它了。然后把这个地址改成二二八， 因为那个二七呢，已经固定了，所以这只改一个二二八，因为如果不改的话，跟现场这个二八那个屏幕呢就冲突了。这改二二八，然后下载 地址呢？这个一个 plc 可以有好多有，有好几个屏幕来读取他的这个数据，所以这个无所谓。好了，现在好了，咱们测试一下这次行不行，可以看到啊，这次有数据了，有数据了， 一次不成功的话，建议就是按这个方法试一下。呃，同时呢，也请如果有高手的话可以指点我一下。这个到底是什么情况啊？咱们的那个教程就到这了，谢谢大家的收看，咱们下期再见。

昆仑通泰与幺二零零 plc 的 连接和简单控制最近接到一个项目客户要求使用昆仑通泰触摸屏，为了快速上手，我查询了公共技术平台，搜索昆仑通泰，得到大量资料。对于零应用的我选择了新手宝典，内容非常贴合我的需求。 昆仑通泰触摸屏以其较高的性价比和完善的软生态系统，再加上适合国人操作的主态和编程方式，占据着国产触摸屏的主导地位。它与西门子幺二零零 plc 或者两百 smart plc 的 组合 成为了当前国内中低端项目的主流。这个视频将和大家一起学习如何建立昆仑通泰触摸屏与幺二零零 p l c 的 连接以及简单的控制 步骤。首先，我们要对 p l c 端进行设置，包含硬件设置和简单的程序编辑以及数据块的建立。 第二，在昆仑风派触摸屏端，我们要对设备窗口和用户窗口进行相关的编辑。最后，我们将通过昆仑风派的软件模拟器连接幺二零零 p s c 实体进行效果演示。 进入薄图新建项目，我们添加新设备， 取消保护，取消勾选，完全访问 进入 cpu 的 设备施图。在连接机制中，我们要勾选允许来自远程对象的 modded 通信访问。 设置好 p l c 的 网口 ip 地址，在此处我们默认幺九二幺六八点零点幺。设备硬件设置完成。进入程序块 o b e 中，建立简单的起跑停程序， 命名变量。 再新建一个数据块。数据块中我们建立两个变量， 一个 int 整形数据和一个浮点数据。 记住数据块中数据的地址和 obe 块中变量的地址，方便我们在触摸屏软件中的主态 对我们的 p l c 进行项目翻译， 下载项目到 p l c 中， 下载完成后， p l c 端的设置和编辑完成。下面我们进入触摸屏端的编辑和设置，打开昆腾吞钛触摸屏主态软件 新建工程，选择任意触摸屏型号。在这里我们选择 t c p 幺零七幺 gi 系列的触摸屏，其他默认确定。 在弹窗中，我们选择设备窗口，双击点击显示设备工具箱。 在设备管理的前两项，通用创口副设备和通用 tcp ip 副设备。两项中，我们必须要选择一项，因为触摸屏与幺二零零 p l c 的 连接是通过以太网连接，那么我们选择通用 p c p ip 副设备。 在副设备下，我们选择西门子幺二零零 p l c 确认，那么就将幺二零零的 plc 添加到了副设备中。 在双击 tcp ip 副设备弹窗中有两处需要注意和可能修改的地方， 本地 ip 地址指的是触摸屏的 ip， 远程 ip 地址指的是 plc 的 ip， 要和我们之前对幺二零零硬件设置时的网口 ip 保持一致， 其他默认确认。接下来再进入触摸屏电量的组态，我们双击西门子幺二零零。在弹窗中我们可以看到 地址组态栏， 在里面的各个变量的地址组态要和我们幺二零零 plc 所涉及到的用到的变量地址组态成一致。 我们回到薄图，在薄图中程序里面用到了 m 零点一启动按钮，零点二停止按钮 q 零点零运行输出。另外在数据块中还定义了两个变量，一个 int， 一个 real。 回到触摸屏主态，软件 将无效的变量删除。添加变量，我们选择增加设备通道 m 内部继电器通道地址，也就是指它的字节的字母数。我们先添加 m 区的两个变量，在通道类型下拉，选择 m 内部继电器 通道地址为 m 区的自结的自序数。零通道的第零一位就是 m 零点一对应于我们 plc 程序中的启动按钮 连接变量，启动按钮确定，那么启动按钮的变量变和 plc 主态完成，我们继续增加 m 零点二为停止按钮确定，再添加一个 q 去的输出， 选择 q 输出继电器， 同样通道地址选择零通道的 d 零零位，也就是 q 零点零 变量名运行输出确认，再添加新建数据块中的 int 和 real 两个变量主态。 plc db 块中数据的通道类型，我们选择 v 数据寄存器 通道地址的数值对应于我们所设置的 b b 块的自序数，如果是 b b， 那 么通道地址就选择一，如果是二就选择二。这里我们建立的 b b 块为 b b 一， 所以通道地址我们选择一。需要注意的是， 光填入一并没有完成对 b b 块数据类的通道地址的阻态，其后还应该加上点， 再加上 db 快 中对应数据的首字节的序号。我们回到我图，在 db 快 中，我们当前找不到它的首字节的 绝对地址，是因为我们之前在编辑 plc 程序的时候遗漏了一步，需要对数据快右击属性，取消优化的快访问 变异，此时我们可以看到每个变量的绝对地址下载一次。 现在我们可以看到 enter 这个变量是在 d b 一 块的 零号字节起始地址上，那么在触摸屏中，我们要将通道地址改为成一点零，选择数据类型， p s e 中的 int 对 应于触摸屏中的十六位，有符号二。进置 定义变量名 insert 确认，同样再添加 real 数据，增加设备通道 v 数据寄存器通道地址一点。 real 变量是从字节的二开始的，所以在此通道地址读 x 一 点二。 plc 中 real 数据变量对应于触摸屏的三十二位浮点数，变量名 real 确认， 那么变量输入完成。确认全部添加 触摸屏的设备窗口的设置完成，再进入用户窗口双击，此时我们便进入了触摸屏的图形界面的编辑， 在此我们添加一个按钮， 双击 启动按钮， 在它的状态栏有一个抬起状态和按下状态，我们可以分别进行功能关联 选择操作属性数据对象值操作勾选。在此我们选择的是抬起功能状态下的设置， 抬起按钮就相当于释放按钮，一般我们是清零，再选择关联的电量启动按钮，双击 按下功能，同样选择数据对象值操作勾选，它相当于我们的按钮激活功能，所以一般是置一同样关联变量启动按钮。当然我们也可以选择 按一松零，那么两个状态抬起和按下都被关联。 在这里我们选择按一松零确认，再按住 ctrl 复制一个按钮。 停止 和启动按钮，同样我们对它的值的效果选择按一松零，关联的变量改成停止按钮 确认，再添加一个指示灯，用来指示输出的状态。双击选显示属性关联到运行输出， 其他默认确认。 接下来我们再关联 plc 数据块中的 int 和 real 两个变量，我们在界面中增加输入框， 它将显示数据块中两个变量的数值。双击操作属性，我们将该输入框的数值关联到 int， 点击确认， 再添加 real 变量的显示框关联 real 确认，再添加两个标签， int 修改字体大小， 再添加一个 real 修改字体大小。 到此我们的 plc 和触摸屏的硬件设置以及程序编辑完成。下面进入连接， 点击触摸屏菜单栏的编辑和下载。 因为我们的触摸屏是直接用昆仑公泰的模拟软件进行模拟的，所以在运行方式中我们选择模拟。再点击 工程下载，启动运行 触摸屏模拟器界面打开后，我们便可以进行仿真，点击启动按钮， p l c 对 应 q， 点启动停止，按钮停止。 再来看 d b 快 中的 win 和 real 两个变量，我们可以通过修改数值， 同时 p l c d b 派中的对应的数据也做出了相应的响应 real。 那 么到此，混合通态触摸屏和幺二零零 p l c 的 连接，建立和简单的控制响应 视频完成。更多基础功能和使用功能我们下次分享，大家也可以留言。

点亮梦想，驱动未来。大家好，这里是星河课堂。我们经常会在项目上遇到用一个累加值，然后来做日报表的问题， 你比如说项目上有块电表，你已经通过通讯来获取到了累计用电量，但是呢甲方想让你做一个每日用电量的报表， 再比如项目上有一块水表，你也通过通讯获取到了累计用水量，但是甲方呢想让你做一个每日用水量的报表，那么我们应该如何去做呢？ 今天我们来讲解一下。首先呢我们的大体思路如下，第一个就是新建一个变量，用来记录昨天的累计值，然后呢到每天晚上二十三点五十九分 五十九秒的时候，我们再用当前的这个累计值减去昨天的累计值，那么就是今天所消耗的用电量或者用水量，然后我们再对这个值进行存盘， 再用表格构建显示出来就 ok 了。我们来看一下应该怎么做。首先呢我们先建一个变量，这个变量用来模拟咱们获取到的累计电量。 然后呢我们再新建一个值，这个值是昨日累计电量，因为这个值咱们要存储这个昨日时的累计电量，所以我们要把这个变化时自动保存出值给勾选上。然后我们再新建一个变量，今日耗电量，这个变量就是今天我们所消耗的电量。 最后我们再新建一个组对象用电量日报表，用来进行存盘记录。接下来我们把变量昨日用电量给添加进来， 这里我们勾选定时存盘，但是这里一定要注意把这个存储周期改为零秒，这样我们就可以通过脚本来实现数据记录， 然后我们再添加一个存盘浏览绑定这个组对象，这里我们选择时间显示标题也填时间，然后我们选择这个变量，今日耗电量标题改成用电量，然后把其他的都删掉，因为咱这是一个日报表， 所以就不用显示十分秒了，把这些都去掉，调整一下这个距离。 好，这样我们报表这个地方就做好了，然后我们需需要添加一个策略，因为我们要在二十三点五十九分五十九秒的时候来做这个算法， 所以我们要新建一个策略，选择循环策略，然后我们把名称改为能耗计算， 这个地方我们要选择在指定时刻执行，我们选择是每天，因为每天都要执行一次，什么时候执行呢？二十三点五十九分五十九秒的时候执行， 然后我们点开策略新建一个脚本程序，那么今天的耗电量等于累计电量，然后减去一个昨天的累计电量，然后这样就计算出了今天的这个耗电量。 下面我们再对刚才这个组对象来一个脚本存盘，然后存盘之后我们还要把当前的这个累计电量赋值给昨日累计电量，方便他这个明天计算使用， 这样我们这个脚本就做完了，做完之后我们需要模拟一下，我们先打开页面添加一个按键， 因为第一次使用的时候累计电量可能是有值的，所以我们要把累计电量先当始值付给昨日累计电量， 然后这个时候我们要模拟一下累计电量，我们加上一个滑动条来模拟累计电量，然后这边我们再用文本框显示一下，显示一下这个累计电量， 再加个小标题，然后我们还要做一个一个表格的刷新按键，找到存盘空间下的刷新函数添加即可。下面我们再放个时间显示，显示系统当前时间， 因为我们是测试，不可能等到二十三点五十九分再去看，所以我们做一个更改系统时间的功能， 这里我就不再一步步做了，我直接把之前做好的拿过来，这几个输入框绑定变量，年月日时分秒即可，变量没有的话就新建。我们再把这个设置按钮拿过来，这个按钮就是设置系统时间的脚本， 我们再给他加一个标题吧，标题我也拿之前那个工程复制过来， 然后我们测试一下，首先我们给他一个初始值，好的，可以看到是两千两百四十，我们记一下， 因为是第一次用，所以要点下这个初始化，就是把这个二二二四视为之前所消耗的电量，然后我们再给他一个电量，现在第二次是五千六百，我们再记一下， 然后我们设置一下时间，二零二六，三月十四日二十三点五十九分五十九秒，然后我们点下设置， 点一下刷新，可以看到出来了，三月十四日用电量是三千三百六十度电，我们来验算一下，就是用五千六百减去一个两千两百四十，好，没有问题，我们再测试一个，我们再给他增大一点，现在试 一千一百三十六，然后我们改成十五日所消耗的，我们点一下设置，然后我们再刷新一下表格，十五号的也出来了，老铁，你学废了吗？

大家好，我是昆仑通泰的技术工程师，下面由我来讲解动画构建中关于百分比填充构建的应用。次，我们选择从数据中心关联变量变量一， 可以看到表达式中只关联了变量变量一，此时表达式的值就等于变量变量一的值。我们可以选择添加一个简单的表达式语句，比如变量变量一乘以二， 此时表达式的值等于变量得它一的值乘以二。本次测试我们在表达式中只关联变量得它 一。下面设置填充位置和表达式值的连接。需要注意的是，在这里我们可以通过关联变量的方式实现在工程运行时动态的改变填充位置和表达式值的比例关系。本次测试我们选择固定的比例关系设置完成，点击确认。然。

如何做出这种昆仑通泰数控机创界面？一分钟教会你。我们先打开人机大师网，下载好需要的素材，接下来开始我们的触摸屏组态， 组态完成，让我们下载到触摸屏里看下效果。

大家好，这节课我们给大家讲解一下 mcjs 触摸屏与他的变频器，建立模特 boss rtu 通讯控制。首先我们先打开 mcs 的组装软件，单击文件，我们新建一个工程， 选择对应触摸屏的型号，我所选的是 tpc 七零六二 k， 单击确定， 打开设备窗口，双击设备窗口，然后右键打开设备工具箱， 然后呢，在设备管理里面，我们展开 plc， 展开莫迪康，找到模特 bus， 二， tu 单击增加啊，单击确定，先添加一个串口负十倍，下面再添加一个 莫迪康，莫德巴塞尔提欧。下面双击通用创口服设备，在这里调整我们创口的波特律数据位，停止位以及机油绝缘位。变频器所设置的是波特率曲线六，数据为八位一位停止位， 确认方式选择偶交应，在这里所配置参数一定要保证和辨别性一致。单击确定， 双击摩托把三按停，在这里，我们需要配置一下设备的占地址，设备的占地址呢是一，就是变频器的账号是一，我们来看一下变频器的参数设定， 在这里我们需要更改变频器的频率来源以及运转命运来源都更改为通讯控制批零零和批零一便秘通讯地址 更改为一，波特率九千六十八个数据位，偶教练一个听点位 p 八九， p 九二以及 p 八八，保证和我们在 mcjs 里面组合的一致。 然后呢，我们还需要添加一个控制字和频率设定，控制字是两千一支，这个两千一支呢是十六，禁止 转为十斤的呢，就等于八千一百九十二，再加上我们保持计算器的地址四万零一就等于四万八千一百九十三，这个呢就是我们的控制自己的一个地址， 那么平均，平均呢是两千零一，两千零一转化为十，进至等于八九三八九三，加上四二零一等于四八幺九四。写入空中的参数。正向启动可以看到保留日零零，我们就不用管 他，从 b 得四到 b 得五位，我们比如要写一个正常启动，即为零幺二十三位，保留零零幺零代表启动，向两千人里面写入零幺零零幺零啊，变频器将执行正向启动 零幺零零幺零，这样启动如果需要反向启动，我们就写入幺零零零幺零。反向启动如果需要写入停止的话，直接写入幺就代表停止运行 频率零到六千，对应零到六十赫兹，所以说我们下面写着的时候呢，我们写的数值呢是需要放大一百倍的， 然后打开左下软件，双击设备零，先删除掉默认的通道， 通道上之后呢，我们选择增加设备通道， 选择四驱地址为八幺九三就是八幺九二，加上四幺零一就等于四八幺九三。选择通道数据例行十六位五负二十，禁止通道个数两个四八幺九三和四八幺九四 点，确认好给他定一个名字，这个呢我们叫控制字，双击定义为控制字 点确定，下面那个呢叫频率设定，双击频率设定 点确定好，下面呢我们的频率设定是需要放大一百倍，所以说我们需要做一个他的一个线性的缩放双击啊，先选中我们这个频率设定，然后找到通道处理设置，选择工程转换，在这里呢，我们写零到 零到五千，对应零到五十啊，这样的话就是放大一百倍单机确定按钮，确认单机确认，选择甜不添加 关掉，然后打开应用窗口，新建一个窗口，双击打开窗口，零， 在这里呢我们简单来做一下，我们做几个按钮，第一个按钮我们把它定义为正转启动，双击更改为正转启动 背景色，再来调整一下，通过交换程序来进行复制 控制字等于，那么等于多少呢？就等于刚刚我们所说的二定制的幺零零零幺零零幺零零幺零，我们把它转换成实景值。之后呢再来进行写入 二进制的幺零零幺零零幺零，即为十进制的十八啊，在这里呢，我们一定要写出十进制数，否则他会报错。 好，这个是我们的正转启动，如果反转启动的话就是幺零零零幺零，也就是 dc 实禁制写出三十四十八，正转三十四，反转 写出空乘字等于十八，那即代表正常运行，把它更改为正常启动， 正确写一个控制等于十八，一个负值点，确定好正常启动， ok 了，复制拷贝粘贴， 双击，这里呢更改为三十四为反转启动 点，确定停止为一拷贝粘贴 停止，夹板上去写一点，确定 好，下面我们选择均匀分布好，下面呢我们再来做一个频率设定， 我们双击选中这个输入框，然后选择我们的操作属性，绑定变量 频率设定使用单位赫兹点，确认好，下面做一个标题，那么此时我们的画面就做好了，可以简单调整一个画面背景色， 然后呢这个按钮颜色呢，我们就不正改了，保持这个颜色， 此时把画面下载至说明中，我们就可以建立出文明与避孕期的通讯了。单击下载 单击室，然后选择连接运行，输入触摸屏的 ip 地址，幺九二点幺六八点零零二，这里是触摸屏的 ip 地址啊。单击功能下载，此时正在下载。 好，下载成功，那么此时我们去单击按钮，就可以控制变频器的启动，正着启动，翻转启动以及停止和频率的一个调节。 好，那我们本节课就讲到这里，喜欢的双击点亮。

大家好，我是昆仑通泰的技术工程师，下面由我来讲解动画构建中关于输入框构建的应用。下面我们介绍输入框构建的操作属性和键盘属性功能。首先保存工程关闭窗口里主台画面进入实时数据库， 通过新增对象按钮，新增变量 get 一、 get 二、 get 三，将变量 get 一 的对象类型修改为整数， get 二修改为浮点数， get 三修改为制服串。我们将通过输入框对这三个变量进行显示和输入操作。

演示效果， 用 excel 生成数据复制到宽轮通态标签中 变量连接，通过地址偏移控制地址的动态修改运行，测试 总数据量八八八， 可通过输入偏移或上下页进行 i o 状态焊注式的查看。 smart 两百联机测试， 变形测试 ok。

大家好，我是昆仑通泰的技术工程师，下面由我来讲解 mc 界四 pro 标准配方操作应用实力。本期视频将从配方功能介绍、配方主胎配置、配方变量关联、配方构建设置以及配方功能演示方面讲解标准配方操作。 首先进行配方功能介绍，配方是用来描述生产一件产品所用的不同配料之间的比例关系，例如奶茶由多种配料组成，使用不同比例的配料制作的奶茶口味不同， 这里可以将配方看成一张一个在数据表横向表示不同口味的奶茶，横向表示每种口味的奶茶中包含的配料及其用料。本期视频根据此应用场景模拟配方操作，并使用配方构建来展示配方功能。 下面讲解配方主态配置。本章节主要讲解配方功能主态以及配置配方初识数据使用配方功能。首先需要在实时数据库中新增配方变量用于配方向关联。我们可以在实时数据库中按照奶茶的原料组成建立图中所示的十个变量。下面进行主态演示，运行主态软件新建工程， 进入实时数据库，新增一个对象，修改对象名称， 对象类型设置完成。点击确认，按照同样的方法新建剩余的配方变量。本次我们跳过这些重复步骤，当前工程奶茶配料变量新建完成。 下一步通过菜单栏的工具进入配方主菜单设计，选择新增一个配方主，并按照需要修改新增配方主的名称。在主菜单软件中通过工具进入配方主菜单设计新增一个配方主，修改配方主名称， 配方组新建完成。下一步在新建的配方组中心增配方向，通过变量关联按钮将实时数据库中的奶茶配料变量关联到配方向，选择使用变量名作为配方的列表体名。回到主套软件，新增一个配方向，批量关联奶茶配料变量到配方向， 选择使用变量名作为列表体名。注意列表体名可以与变量名相同，也可以不同。 下一步，打开配方编辑界面，在该界面设置配方初识数据，根据需要设置配方名称和配方向初识内容。回到主太软件，打开配方编辑界面，在该界面新增并设置配方初识数据，包括配方名称、配方向内容，用户可按照需要自行设置。本次我们略过该重复步骤， 设置完成保存，退出配方主台设计。下面介绍配方变量关联，大部分用户使用配方的目的是为了将原料配比内容下载到 p r c。 通过在设备驱动的通道中关联配方变量，可以实现工程运行时相对应通道进行配方数据读写等操作。 本次以三零 fx 二人 p r c 为例，通过 fx 编程口驱动将奶茶配方数据下载到 p r c。 首先通过 m c j 十 pro 主态软件进入设备窗口，在设备窗口中添加通用创口、副设备和三零 fx 编程口驱动，随后双击添加到 fx 编程口驱动，在设备创口中根据需要新建十个通道并关联奶茶配料的配方变量， 实现工程运行时将配方数据写入建立的 p r c 通道中，下面进行主态演示。在软件工作台找到设备窗口， 添加通用创口、副设备和三零 fx 编程口驱动，注意通讯参数需要自行设置。本次测试我们采用的是默认通讯参数，接下来双击添加的 fx 编程口驱动。 cpu 类型选择 fx 二 n， 删除默认的设备通道，点击增加设备通道，按照需要选择低寄存器十六位无符号而进至通道地址，一百 通道个数十连接变量可以稍后关联设置完成，点击确认。双击通道连接变量位置，批量选择奶茶配方变量，点击确认。为了在工程运行时观察上位机与 fx 二零的通讯情况，可以在通讯状态通道关联一个变量，变量名称可自定义 设置完成，点击确认，点击确认。选择添加通讯状态变量，完成配方变量关联。下面讲解配方构建设置，本章节主要讲解在用户窗口中通过主太配方构建实现配方新增、保存、写入、读取、导出、导入等功能。 首先使用标签构建显示编料设备零通讯状态，方便我们在工程运行时判断上物机与 fx 二零的通讯情况。下一步在设备工具箱选择配方构建关联建立的奶茶配方术，通过配方构建显示配方内容，配方内容可以选择是否可编辑，还可指定显示的小数位数， 然后按照需要添加配方构建的方法函数，注意这些方法函数都是通过配方构建实现，只有在配方构建所在窗口处于激活状态才能使用。最后使用输入框、关联扩展 t 等配方变量。工程运行时即可将构建光标所在的配方数据下载到配方变量，或者从配方变量读取到构建光标所在的配方数据， 下面进行主台演示，回到主台软件，进入用户窗口，修改窗口名称， 双击进入窗口。主摄画面，按照 ppt 展示的画面添加标签，输入框、标准按钮以及配方构建进行主摄。本期视频为了节省时间，我们直接从主摄好的过程中复制这些构建 通讯状态对应的标签，关联的变量为设备零通讯状态，用来显示上回机与 fx 二零的通讯情况。 配方构建在数据来源中关联了创建的奶茶配方组显示配置选择所有列全显示，运行时除了序号，其他列全部可编辑小数位数零，这些参数都需要用户按照需要自行设置。 下面添加配方构建方法函数，首先选中目标配方构建，记住构建名称控件三，找到存在方法函数的构建。本期视频我们采用的是标准按钮构建，双击标准按钮构建，进入脚本程序功能页，打开脚本程序编辑器，在右侧对像素依次展开用户窗口配方操作 控件三方法通过双击选择自己需要的方法函数即可，函数详细使用说明可参考帮助文档。注意，完整的方法函数由构建所在的窗口名加构建名加函数组成，而且用户选择的方法函数只有在对应控件所在的窗口处于激活状态才有效。 本期视频我们选择的方法函数有配方新增 add 配方保存 save 写到 plc write to data， 从 plc 读 read from data， 配方导出 export， 配方导入 import。 最后在输入框中关联 call 费 以及 t 等配方向变量，方便工程运行时观察配方操作结果。关于配方构建设置就讲到这儿，下面进行配方功能演示， 工程运行时通过方法还说爱的可以新增配方，并设置配方名称和配方内容。注意设置完成后需要进行保存，否则重启后新增的配方会丢失。下面进行演示。回到主操软件，本期视频已经事先通过 usb 转二三二设备连接的电脑和三零 f x 二 n p r c p r c 按照默认通讯参数设置， 所以我们可以直接在电脑上模拟运行工程，实现于三零 f x 二 n p r c。 进行通讯。下面保存工程模拟运行 通讯状态显示零尚未接和 f x 二 n p l c 通讯正常。点击新增配方，可以看到配方构建中新增了一条配方，修改配方名称、配方内容 修改完成后点击配方保存，保存后配方数据存储到上位机，即使进行重启，新增的数据仍然会存在。下一步将构建光标所在的配方数据，通过方法函数 write to data 写入配方关联变量，在模拟器中任意选择一条配方， 点击写到 p r c， 可以 看到选中的配方数据成功下发到 p r c 中。除了将配方数据写入 p r c， 还可以通过方法函数 read from data 读取配方关联变量的数据，将其上传到构建光标选中的配方。下面手动修改 p r c 中的配方数据， 任意选择一条配方，点击从 p r c 读配方数据成功从 p r c 中上传到了我们选中的配方， 点击进行配方保存。下面介绍配方的导出和导入功能。通过方法函数 export 可以 将配方构建关联的配方组数据以 csv 格式导出，导出文件可以在 pc 端进行查看编辑注意触摸屏中运行过程导出的配方文件在 u 盘跟目录。 pc 模拟运行过程导出的文件在软件安装目录下的 program export， 使用方法函数导出的配方文件自动以配方主名称命名。使用方法函数 import 可以 将 csv 格式的配方数据以覆盖的方式导入当前配方键关联的配方组。 同样，对于触摸屏中运行的工程，导入的配方文件应该放在 u 盘跟目录。 pc 模拟运行工程导入的配方文件应该放在软件安装目录下的 program export， 使用方法函数 import 导入配方文件，导入的文件必须与配方构建关联的配方数名称进行命名。本期视频我们通过在电脑端模拟运行工程进行配方数据的导出和导入。 首先可以看到当前软件安装目录下的 program excel 中是没有任何文件的。回到模拟环境，配方构建关联的奶茶配方组中一共有四条配方，我们点击配方导出，重新打开电脑端的导出目录，目录中出现了我们的导出文件，文件名以配方组命名。双击打开导出的配方文件， 文件中的配方名称、配方内容与工程中的配方构建显示一致。直接修改导出的 c、 c、 v 文件保存 回到模拟环境，点击配方导入，修改后的配方主文件导入成功， 配方组修改后注意进行保存。最后，本期视频所涉及到的所有配方数据都是存储在触摸屏中的，只有在需要的时候才将对应的配方下载到 plc 中。关于标准配方操作，我们就讲到这儿。

大家好，我是昆仑通泰的技术工程师，下面由我来讲解动画构建中关于输入框构建的应用。本次我们选择从数据中心选择关联变量 data 一， 当工程运行时，我们就可以利用这个输入框对变量 data 一 进行数据输入操作。我们还可以选择是否在输入框中显示一个单位，比如我们可以输入一个温度单位。 下一步我们设置数据的显示格式，只有当变量 get 一 的对象类型为整数时，才能选择以十帧值、十六帧值或二帧值的方式显示和输入数据。 在浏览位置，我们可以预览数据的显示格式。为了方便操作本次数据格式，我们选择十帧值。通过最小值和最大值功能，我们可以限制数据的输入范围，比如我们可以将最大值设置成两百。

由我来讲解 m c g s pro 主摄软件中关于动画按钮构建的应用，我们可以选择增加一个分段点，并依次进行配置。首先配置分段点零的图像，进入图库任意选择一张图片， 然后可以设置图像的大小以及背景类型。对齐方式， 为了美观，我们把图像恢复成充满按钮。下面修改断点零的文本属性，修改文本内容，设置文本的对齐方式、 文本颜色以及字体属性。 还可以选择是否使用三 d 效果或者进行闪烁。
