8芯片引脚顺序图解

电路中的芯片在电路中很重要，那您知道芯片银角与外部电路进行连接的接口定义吗？每个银角都有特定的功能和定义，大家记得点赞收藏、下载、保存学习。 以下内容就是一些常见的芯片银角定义和功能。电路中芯片银角中常看到 vcc 与 vss 等英文，那这些字母都代表什么含义呢？ vcc 是电源管理芯片的高电压引脚，可接受三点三伏或五伏直流电源的输入。 en 是使能引脚控制芯片工作状态， 需要时打开，不需要时关闭。 cs 是片选引脚，通常用于选择发送数据时接收哪个芯片。而 rst 指复位引脚，用于重启作用。 int 是中断引脚， 当出现异常情况，会中断正在执行的程序。 p d 是断电引脚，断电不一定要切断芯片的外部电源，如芯片自带 p d 引脚直接拉地下， p d 引脚就相当于断电了。 p d 引脚可以用于监测芯片的功率消耗， 以便进行电源管理和优化。 vdd 指工作电压，用于器件内部的工作电压。 vss 指公共连接，用于电路公共接地端电压。其他的英文缩写我都整理在了这些图中，大家记得点赞收藏，予以保存，转发学习！

这个角呢就是一个接地角，看到没有？那么大家说一下这个角是第几角？谁能告诉我这个角是第四角？接下来我给你们讲一讲如何来判断这个芯片，哪个角是第一角，哪个角是第四角？大家把这个芯片啊，你看上面是有字的，是不是？九五零八零， 你让这个字正对这里，他的左下角就是第一角，第五角是在左边还是右边呢？第五角呢？是在右边，是不是？哎？将历史人悬绕，对吧？哎，将历史人悬绕，所以说一二三四五六七八，对不对？ 第八角是供电，第四角是接地，这个大家要搞明白，那么这个芯片他的这个其他几个角是干嘛的呢？你看第四角接地啊？想不想让杨老师给你们讲一讲？想的话打一个想字。

电路中，芯片引脚中常看到 vcc、 vss 等英文，那这些字母都代表什么含义呢？ vcc 是 电源管理芯片的高电压引脚，可接受三点三伏或五伏直流电源的输入。 e n 是 使能引脚控制芯片工作状态，需要时打开，不需要时关闭。 c s 是 片选引脚，通常用于选择发送数据时接收哪个芯片。 r s t 指复位引脚，用于重启作用，应 是中断引脚，当出现异常情况，会中断正在执行的程序。 p d 是 断电引脚。断电不一定要切断芯片的外部电源，如芯片自带 p d 引脚，直接拉一下 p d 引脚就相当于断电了。 v d d 指工作电压，用于器械内部的工作电压。 v s s 指公共连接，用于电路公共接地端电压。

好，这期视频我们讲一下防盗芯片的数据的刷写，可以看到这里是一个 bga 芯片， bga 芯片旁边呢有一个八角芯片，这个八角芯片储存的 我们的这个电路板的防盗数据和一些这个 bga 芯片里边的认证数据 啊，下面我们讲一下这这个防盗芯片这数据是如何读取的，我们使用我们的超编二代把我们的八角芯片焊到我们的外接小板上 啊，点开我们的软件，软件选择器键啊，找到我们这个芯片的型号， s 二五 fl 零六四 p 啊，找到之后点击确定啊，我们可以看到右下角有这个接线方法， 对，读取方法，然后我们按照它上面的指示连接完成之后。啊，我们点一下读 取芯片啊，他让我们的接地点和芯片的接地点短接啊，下面我们已经短接完成确定，然后芯片数据读取中， 这样我们就可以把这个八角芯片的防盗数据给读出来保存下来， 然后我们后期更换一个新的八角 好了，读取完成，读取完成，我们保存一下，保存，保存完成之后，我们看到这里有个 s t a t u s， 这里是没有数据的， ff 是 零，看，我们读一下， 看空白数据啊，两个零啊，我们这个读不读都无所谓啊，这里面是没有数据的，像这个 flash 里边都是有数据的。

ok， 我 们继续来讲这个 m 三，哈，那上节课的话，这能带大家一起用这个数码管做了一个这个倒计时报警器的实验，然后有人找我说哈，于老师啊，我觉得这个实验它的这个实用性差了一些，这个实验中只有一半数码管最多也只能是计时十秒钟，对吧？就算是用十六英寸也最多能计时十六秒钟， 那这个就很鸡肋了，我觉得你起码得计时三十分钟啊，也就是一千八百秒，那这样的话才会比较实用一些。那比如说我们这个煮饭的时候，做菜的时候，煲汤的时候，我们可以用自己做的这个倒计时报警器来计时，或者是控制小孩他看这个手机、看电视，这个时长对不对？那 一旦我们这个报警时到时了，他报警了，那我们这个孩子的屁股就开花了，对不对？看这个图哈，那要让我们这个倒计时能够倒计时一千八百秒这么长的时间，那我们就必须得需要四位数管， 那在我们的这个哪吒 m 三十二号板上面，我们这个扩展模块上面哈，确实是有这样的一个四位数码管的，我们是可以做这样的实验的。那所以说我们下面就来讲一讲这个四位数码管的它这个驱动的方法。那有些人可能会说哈，我们这个单位数码管我需要很多的 io， 起码需要八个 io 去驱动，那我们去驱动这个四位数码管的话， 也就是说它可以去显示四个数字，那这种数码管的话，我岂不是需要更多的 g p i o 吗？那我们粗略算一下哈，如果是一个四位数码管的话，那我每一个数字的话哈，它有八个段，那么四位数字的话一共就是四八三十二个段，我们就需要三十二个 g、 p、 i、 o 引脚去驱动它， 那这个占用的 gpi 太多了吧？但实际上哈，我们根本就不需要这么多的 gpi， 大家要知道哈，我们这个 gpi 的 这个资源还是很宝贵的，我们不能用这么多 gpi 哈，去单单就为了去驱动一个四位数码管，这个太浪费了。那总体来说的话，我们这个四位的八段数码管，它的驱动的原理确实比我们这个前面的这个一位数码管它更复杂一些，但是它绝对不会用到那么多的 gpi。 这里面我会涉及到一个概念，叫做动态扫描。什么叫动态扫描？大家别着急啊，我们下面先给大家介绍我们这个四位数码管的这个引脚定义，大家会发现啊，我们这个引脚定义他并没有那么多引脚，对不对？然后我们再去进一步的去给你们解释什么叫做动态扫描的这样一种机制。那我们可以看到我们这个叫做四位八段数码管， 每一个这个数字上面有八个段，对吧？刚才你说了哈，一二三四五六七八，它的这个定义啊，仍然是 a、 b、 c、 d、 e、 f、 g、 d、 p 啊，那每一位数字啊，都是这样的，我们来看它这个引脚定义分别是 a、 b、 c、 d、 e、 f， 还有 g， 然后还有个 d、 p， 对 不对？ ok， 然后除了这八个段之外，我们再看剩下的这引脚叫做 a 一、 a 三和 a 四，从 a 一 到 a 四， ok， 它并没有那么多的引角，并没有三十二个引角，它实际上哈只有八个段， a 到 d p 以及还有四个这个 a 一 到 a 四，那我们可以进一步来看一下这些引角它们在内部啊，到底怎么连接的哈？我们来看这个内部的图，我们就拿这个共音来说哈， 这个共音里面我们看到哈这个十一七四二幺幺零五三这八个角，它是我们这个十一七四二幺零五三这八个角，它是我们这个十一段的这个发光二极管的这个八个正极。 ok， 然后我们这个四位的数码管，他每一个位的话上他都对应一个数字，对不对？每一个数字他都有八个段。看这里这是我们的第一位的这个数码管，然后后面的话第二位的数码管， 第三位的数码管，第四位的数码管，我们这所有的这些数码管的话，他们一一对应的把他们各个位的这个相应这个段上，这个数码管都连接到了我们这个同一一角上面。比如说这个 a， 所有这个位上这个 a 段哈都连接到了这个第十一一角上面， 那么所有这个位上的 b 段都连接到这个第七个引脚上面。那么依次类推是这样的，然后的话呢，我们每一位的这个八个数码管，然后实际上它们都引出了共同的负极，然后我们把它连到这个十二引脚上面，也就是 d i j 一， 也就是我们刚才说的这个 a e， 哈，那 其他的话也是用道理，这第二位的话引出了 d i j 二，也就是 a 二，然后后面 d i j 三，也就是 a 三， d i j 四，也就是 a 四， ok， 那 相对于呢？我们这个供氧哈，你可以看这里，我们这所有数码管哈，都把他们这个每个段子这个负极连接到了这些音调上面，对不对？ ok， 然后我们这个每个数码管这个正极都连接到了他们各自的这个 d i j 一 二三四上面。

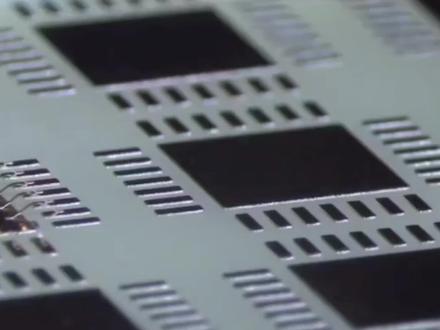

芯片引角线盒是将芯片与外部框架通过微小引线连接的关键工序。该工艺利用热压力或超声波将比头发丝还细的金线、铜线精准焊接在芯片的电极和引角的支架上， 实现芯片与外部电路的电信号联通，相当于为芯片搭建与外界沟通的桥梁。

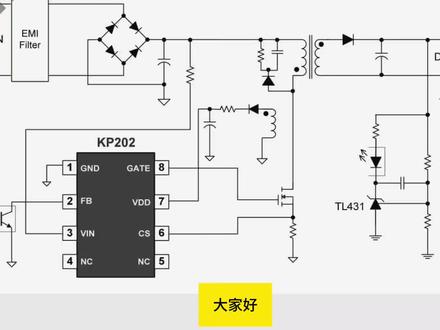

大家好，今天讲解一下八角开关芯片的共同点。第一共同点都有整流率波电路，把交流电变成直流电，得到三百一十伏的主供电。第二个共同点启动供电回路， 通过启动电阻给芯片提供首次供电，启动电阻给了芯片的三角，芯片的三角通过内部电路连接七角，三角内部有主供电电压检测回路， 他和启动电阻直接连接芯片供电引脚的有区别，这种芯片不支持低压空载启动， 如三八四二芯片可以二十四伏低压启动开关电源。第三个共同点是都有二次供电，由副绕组提供二次供电。第四个共同点都有 mos 管驱动，通过驱动引脚控制 mos 管的导通和截止。第五个共同点都有电流检测电阻，电流检测电阻和 mos 管是串联关系。第六个共同点都有电流反馈引脚，就是芯片的六角。 第七个共同点是都有电压反馈引脚，也就芯片的两角，有的是光偶接高电瓶，有的是接低电瓶，通过高低电瓶来控制输出电压的。第八个共同点是都有尖峰吸收回路， 就是 rcd 三个元器键负边反击开关电源有三个电阻很重要， 分别是启动电压、电流检测电阻和尖峰吸收电阻。两个电容也很重要， 三百一十伏绿波电容和芯片电源绿波电容，掌握这些共同点后，反击开关电源基本就没问题了。欢迎大家留言评论。

三十秒了解芯片引脚的字母含义。芯片有这么多引脚，那你知道这些引脚的英文是什么意思吗？我们可以分为六类来说，电源接 d 类。 vcc 是 双极型电路的电源，正极 vdd 是 mose 电路的电源正极 v e， e 是 双极型电路的电源，负极 v s， s 是 脉冲电路的电源，负极 v p， p 是 编程烧录电源的引脚 a g， n， d 是 模拟电路的 d， g， n， d 是 数字电路的。除了电源接地类，还有输入输出类、控制信号类、通信接口类、时钟复位类、模拟信号类。

开关电源管理芯片 a 六幺五九 m， 主要用于液晶电视适配器等中小功率的开关电源中。它的引脚功能和好坏测量怎么判断的？其实很简单， 首先我们说一下它的引脚顺序和引脚功能，从左到右开始带有起点标识的是，一脚、二脚、三脚、四脚、五脚、六脚、七脚。 一角呢，功能是内部慕斯管的原极过流检测输入外接取样电阻。二角呢是 vcc 供电角，启动电压约为十七点五伏。三角呢是接地端， 四角呢是稳压反馈输入，同时具备过压过载保护的功能。这边呢是五角， 五角呢是高压启动角，直接连接整流后的高压母线。六角是空角，内部呢无有没有连接 七角呢？内部慕斯管的漏极连接开关变压器的圆边。很多老师傅不知道怎么测量它的好坏，其实也非常简单，五角和七角符合二极管的特性，正向压降约为零点四到零点七伏左右。反向呢是无穷大的。二角和三角， 正向压降也是零点五到零点七伏左右。反向也是无穷大的。一角和七角呢，反向无穷大，正向呢有一定的压降，符合木索管的特性。我们在测量它好坏的时候，任意两角之间风鸣档，如果导通短路，这个芯片基本就可以判断损坏了 所有银角。对地组织呢，如果接近于零，这都属于严重短路的情况。我们还可以用电阻档对地测量，二角对地正常，有几千欧到几十千欧的组织。 五角对地正常，因为高组织达到几十千欧以上。除了利用二极管档测量电阻对地测量，我们还可以用第三种方法通电测量。 通电测量呢，更为准确，需要给 vcc 提供一个十八伏左右的电压，测量四角的反馈电压是否在零点六伏左右，观察五角的波形是否正常启动，七角呢，是否有开关波形， 若无输出无电压、电压异常或者芯片发烫比较严重，则为判定芯片损坏。这就是 a 六幺五九 m 电源管理芯片的全部内容，希望对您有所帮助。

芯片上这么多引脚，到底是什么意思呢？今天呢，一分钟带你搞懂芯片引脚！字母分六大类，先讲最常见的电源接力类， vcc 呢，是双极性电路电源正极， ve 呢，是双极型电路电源负极， vss 是 末磁电路电源负极。 vpp 呢，是编程烧录电源引脚。 a、 g、 n、 d 呢，是模拟电路地线， d， g， n， d 呢，是数字电路地线。其他还有输入、输出、控制、信号等五类。后面呢，慢慢聊，搞懂这些选行，看图纸都能少走弯路！

你知道芯片引脚的字母含义吗？来，三十秒告诉你。先说电源接地类， vcc 是 双极型电源正极， vdd 是 莫斯管电源正极， v e、 e 是 双极型电源负极， vss 是 莫斯管电源负极， vpp 是 编程烧录电源的引脚， agn， d 是 模拟电路， b、 g、 n， d 是 数字电路。除了电源接地类，还有输入输出类、通信接口类、时钟复位类、模拟信号类，你学会了吗？关注我，了解更多 pcba。

好多朋友拿到芯片以后，不知道银角该如何排列顺序，其实很简单，一般情况下，芯片有缺口的一端或者左侧有圆圈的一端应该朝上， 然后逆时针数引角的个数，就是引角的排列顺序。我们拿 tda 二八二二芯片举例，图纸上的一角同时对应了芯片上的一角，以此类推。图纸上的六角同时对应了芯片的六角，图纸上的八角同时对应了芯片的八角，是不是非常简单？

电源管理芯片在开关电源电路中经常出现，以常见的幺八四六芯片为例，它的引脚你都了解吗？ f r e q 指频率，用来设置开关管驱动信号的频率，通过在这个角与 d 之间串联一个电阻来设定。 c o m p 指补偿，在角与 d 之间接电阻和电容，对芯片内部的运放环路进行环路补偿， 指运放电路工作稳定。 f b 是 反馈，用来设置输出电压。 v r e f 指参考电压，这个芯片会输出一点二五伏或二点五伏的稳定。参考电压。 c s 是 电流踩让脚，用来检测流过电感的电流。 e x t 连接外部开关管的门极， 用来控制开关管的导通和截止。 g n d 是 接地。 p g n d 是 电源地。 v i n 是 电压输入， v l 是 供电。

电路板的输出电压偏高或者偏低，主要由这几个电阻来决定的，刚刚我们所讲的电阻就是这块电路板上面的上拉电阻和下拉电阻啊，很多朋友不知道怎么去寻找它啊，接下来我来教一下大家，首先我们首先要找到一个四三幺元气件啊，可以看到啊， 这边这个就是四三幺元气垫，可能有点拍不清啊，他长这样的啊，我们可以看到啊，这个就是四三幺的元气垫啊，像左边的这边，这个一角就是他的这个参考角 r 啊，他的上拉电阻和下拉电阻就会跟这个 一角连在一起啊，我们可以看一下，看左边这个就他的一角，他的一角出来之后，到达我们这个电阻二零二两 k 的 阻值啊，然后再来到了我们这边输出的正极，这个就是上拉电阻，那再看他的一角， 来到了这边的一个六百八十欧的电阻，然后经过了这边的一个电位器，然后再到达我们的 负极这边就是下拉电阻，可以给大家画一个简图，我们可以看到这是个四三幺，他的一角啊，也是参考角 r， 跟他连着的电阻另外一端上到了 输出的五伏，那么这个就是上拉电阻，然后跟他的 r 连在一起，到了 d 这边，到了零伏这边，这边就是下拉电阻，他的上拉电阻的阻值越大，他的电压就会越高，如果他的下拉电阻的阻值越大，那么他的这个输出电压就会越低。
