cad文件打开dxf看不到图

来今天给大家简单讲一下 dwf 和 dxf 格式的图纸如何用 cd 打开，我这里选用的 cd， 也就是最普通的二零二一版的 cd， 看下如何操作。首先我们打开 dxf 格式的图纸，点中左上角的打开命令， 来到这里会发现文件夹是空的，可以看到这个文件夹就是这里，它其实是有两张图纸在里面的，因为它的图形模式这里选择的是 dwg， 也就是我们常用的这个格式，你只需点击它下载一下，选中 dxf 就可以看到这张图纸了，你双击打开它， 图纸就可以打开了，这是打开 d 叉 f 格式的图纸的方法，对吧？那接着我们打开 d w f 格式，该如何实现呢？首先我们点中左上的新建一张 图纸，这个时候随便选一个，然后在这里选中插入，点击 d w f 参考底图，然后来到刚刚的这个文件夹，可以看到这个文件夹中的这张图纸就直接显示出来了，因为这里插入底图的时候，他只可以插入 d w f 格式，看到选中 这个时候就是这样图纸，我们把它确定一下，在图中任意一点，给他点击一下，这个时候看到下面他会提示你他的比例音质，你选中一回车，这个时候按下鼠标的中间那个按键，滚轮 点击量测，这个图纸就出来了，看到吧，这就是他的图纸，然后你就可以对这些尺寸测量一下，你看一下他的比例对不对，就可以用测量工具 把它其中一个有标注的地方测算一下，看看是否有痣， ok， 这个时候它的比例是正确的，这就是本期视频的全部内容，希望对你有帮助，下期见，拜拜。

大家都知道 d x f 文件是一种使量图文件用得最多的就是我们的 c a、 d 软件里面的导出图，但是很多时候我们 c a、 d 导出的 d， x f 文件是不能在打标记里面打开的，或者是显示打开出错， 这是什么问题呢？下面我们来分析一下，然后告诉怎么打开 d x f 文件。一、首先用 c a d 软件打开 d x f 文件，然后找到 c a d 软件上方的文件按钮，然后找到文件另存为 二，然后重点的一个来了，将这一个 d x f 文件另称为两千除以 l t 二零零零 d x f。 一定要将这个文件另存为两千除以 l t 二零零零 d x f。 三、再打开激光打标机软件，找到矢量图文件导入，将刚才存的二零零零 除以 l t 二零零零 d x f 直接导入进来，这个时候就会显示我们的 d x f 文件内容。从我们上面的步骤不难看出， d x f 文件其实只有二零零零除以 l t 二零零零 d x f 版本的才可以打开， 其他的版本有可能会出现乱码，也可能会出现打不开的情况。所以说激光打标记软件兼容性最好的一个 d x f 版本，二零零零除以 l t 二零零零 d x f。 另外我们也可以将文件转成软件能读出来的格式，这个需要根据我们的实际文件情况来。激光打标机打开 dxf 文件是非常简单的一种操作方法，包括其他的尺量图文件 也可以使用此方法去的。打开，出现打标记内容，不识别这个文件的时候，我们可以利用其他的工具， 适量文件工具去把这个文件转换成其他格式再去测试。以上就是我们跟大家分析的激光打标机怎么打开 d x f 文件的教程，希望可以帮大家解决，希望大家这个软件在使用过程中的 d x f 文件打不开的情况。

用 cd 打开这个图纸之后，他有很多啊内容不显示了，是这个意思是吧？对对，如果是说很多图他没了，那我们首先要检查他是不是缺少了外部参照文件，因为你这个图纸他打开的时候他没有提示啊，缺少外部参照， 对吧？但我们可以自己检查一下，我们可以直接输入一个快捷键 xr 空格， 进入我们这个外部参照的一个界面之后，我们可以看到啊，他其实是缺少了两个外部参照文件， 那我们如果想让啊我们这个图纸他能够完整的显示出来，那我们就把这两份图纸加载进来，就是首先第一步点击这个文件，然后找到下面他有个保存路径，然后鼠标左键点一下，那么右侧啊，他有三个圆点点一下，比如说我们找到 桌面上这个文件，对吧？就是这个文件他在哪里你就去哪里找，步骤了，因人而异。但是呢，我们的这个思路很清晰，就是我要找到我缺少了这张图，然后打开，那你看加载之后，他是不是立马哎这个图框他就有了，对不对？ 对对对，然后他还问你是不是要对其他缺少的这个文件使用相同的路径，我们可以点击试，我们是这两个文件他都在同一个文件夹， 是吧？啊？如果他不再同一个文件夹也没关系，你按照这个方法，哎，再把我们缺少了啊这个图纸全部按照这个 啊步骤去把它重新加载一下，那你看我们的图形是不是就完全能够显示出来了，对不对啊？这就是我们这个图纸他缺少外部参照导致的啊，所以我们通过这种方法把它重新加载一下就可以了，好吧？

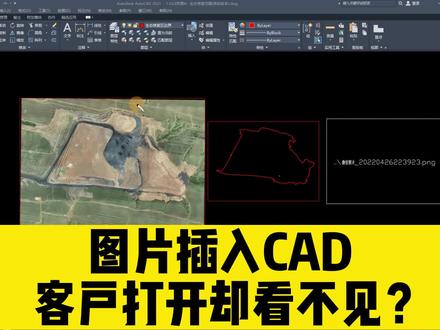

把图片啊插入 cad 图纸之后呢，它能够正常显示啊，但是一旦呢发给客户啊，客户那边打开之后啊，就变成这样一串路径了，那这个问题我们该怎么解决呢？那今天姜老师来讲一下啊， 那这个视频呢，我们主要讲到啊两个方法，第一个如何把图片啊插入我们的 cad 图纸， 第二个如何啊，让客户打开这个图纸，他也能够正常的去查看我们的图片。第一步我们点击插入菜单，然后点击光山图像参照，然后在电脑上啊找到我们所需要的图片，选中之后，点击打开， 然后点击确定鼠标左键呢，单击指定我们的插入点，然后我们的比例因子的话，我们直接啊设置为一也可以，或者是你可以拖动 我们的鼠标啊，来指定他的一个大小，那这样的话，我们就把图片啊放置到我们的 cad 图纸当中了，那现在有个问题啊，图片放入到 cad 当中之后呢，他把 cad 图形给遮盖住了，那这个时候我们可以鼠标左键啊，单击 选中这个图片，右击鼠标点击我们的绘图次序，选择后置，那这样设置之后呢，我们的 cad 图形它就是显示在我们的图片之上啊，就不会被遮盖住了，现在我们的 cad 图纸当中啊，由于插入的图片， 那么我们是不能够啊直接把这个图纸啊发给客户的，我们要怎么办呢？我们点击这个文件菜单啊，点击另成为把我们的这个图纸呢和我们之前的这张图片啊放在 同一个文件夹当中，然后呢点击保存，那现在呢我们把 cd 给它关闭掉，然后呢找到我们这个文件夹啊，要确保我们的图片跟我们的图纸在同一个文件夹当中， 我们再把这个文件夹选中啊，做成一个压缩包，然后呢再去发给客户，那么这样的话啊，客户打开我们的这个 cad 图纸啊，他才能够正常的啊。看到我们图纸当中的图片，关注姜老师，带你了解更多 cad 操作技巧。

打开 cad 找不到图形怎么办？打开师傅发来的 cad 图纸后，怎么找都找不到，刷新了一遍还是没有用？我来教你一招，轻松搞定！首先按一下最佳空格， 再按下一家空格，图纸就乖乖出现在眼前了。关注我，每天学点设计小技巧！

同志们好，我是静达王老师， 你是不是在打开 cd 图纸时，经常会遇到图纸打开上面不显示标注啊，或者是文字显示不全 当了？对，如果是文字显示出行问号，我们这个呢是需要安装自己大全或者安装插件用自己替代的方式啊，有很多种解决方法，具体的问题需要具体方法去处理啊，大家如果有问题呢，可以通过 c 联系或者在视频下方留言。 那我们今天讲的问题是在 cd 当中打开图纸不显示标注和文字怎么办？ 这个呢是学员发了一个图纸，他这个说用 cd 看图软件啊，就是用 cd 看图或者 mini 看图软件，在手机版里看的，这上面的尺寸标准很全的，也就是说手机看图里面是像这样的，是能看到的 啊，这个呢是为什么能看到？这个是我们用的插件处理了，转成了 t 三格式，原本呢，这是个原稿，他是 cd， 打开的时候是确认这个 怎么一回事啊？首先呢，我们讲下语音，这个原因呢是由于别人在绘制这个图纸的时候，他记住了一些插件或者是天真建筑这种软件来绘制 cd 图纸的， 导致呢，我们用普通的 occ 软件打开的时候呢，会丢失信息，标注性加文字信息，因为他的标注和文字启用了天震里面的内容啊，就是 签证你们那些文字啊，包括标注用了套用的，所以你导致 ocd 呢，就会出现这个显示没有的。那我们怎么解决呢？不同的版本从 t 二零 v 三 v 四， v 五， v 六， v 七到 v 八 v 八呢，可以适合高版本 cd 二零二二到二三啊，如果是低版本的，像二一以下的我们可以装 v 七啊， v 七， 那我们打开之后呢，我们就看到这个图纸呢，是这样的啊，我们这上面啊对应的有啊，我是打开多个窗口，上面有用 t 二零，听见数打开图纸我们就发现他是显示比较全的了，看到没，这个是显示完整的，也就是说我们用 ocd， 刚才说用普通 c 打开的时候呢，他就显示呢， 这样的是没有标注的和文字的啊，如果我们用天正的 tm 打开的时候呢，他就显示，那么如果说我想用 cd 来打开显示这个呃有标注文字应该怎么办呢？这个呢我们需要记住在天秤当中有个叫图纸输出啊， tz dc 啊， tcdc， 这个呢 tcdc 呢是图纸导出的意思，汉字的拼音啊，我们点确定这样输出手指格式呢，尽量不要动，他输出了 d 版本零四的，但如果你有零七的其实也没问题， 要注意的类型就是保存类型，必须选择天生 t 三，因为选其他版本的话呢，打开的时候呢可能还是不行的啊，要注意选择最低的版本叫天生 t 三 啊，就是 t 三百，我们可以保存到桌面上去，或者保存到某个距离的位置啊，顶保存，这时候呢，这个图纸保存之后呢，我们再用奥利贴打开的时候呢，他就会像这样的打开的时候呢，在我们 cd 当中他就显示比较完整的啊，包括图以及标注就可以正常显示了。

我们有的初学者呢，在打开 cd 的这个图的时候啊，然后呢就说，哎，老师我打开这个 cd 图啊，就没看到有东西呢。 我们首先呢你可以在图层里面把图图层打开，然后呢让这个全部显示，再通过适合窗口选一下，这时候，哎，还没有看到东西。 其实啊，你可以扒拉一下啊，因为 cd 的图里面有很多的小点点啦，各种各种的，他占据着这个屏幕，你就可以看到你的东西在哪里了。

现在说一下这个 c、 d， d， x， f 格式的图怎么样？用精雕啊？出入镜， 打开精雕，点击文件，输入二维图形，文件类型，选择 d x、 f， 然后，嗯，你的图 d， s、 d、 x、 f 的格式的图在桌面，你就选桌面加哪里，你就选哪里， 找到这个，打开确定确定它有的时候 cad 里边的图吧，它特别大，你这样会找不到，那你就点击这个显示模式，点击渲染显示， 然后就能找到，你把他就能长辈数的缩小，然后找到他，把他挪到这个篮筐里边， 然后把多余的啊，这个有多余的东西， cd 有时候有的时候也没有把那多余的删掉， 删掉以后呢？你看啊，他这 cad 画图啊，有时候他不，你看这方块，他不是一个人，不是一个图形，他是四根线，还有这个椭圆， 这样的情况下，他就如果切割的话，他会容易抬刀，咱们点击编辑连接，然后给他连一下，这一变色他就连上了。啊， 不这样，你看现在他就是一条线了，然后出路径，怎么出呢？先把里面的这打孔的线选中刀击路径，然后是 切割向内，打孔向内，确定，然后这个雕刻深度自己输啊，你把的多厚你就输多厚。前面雕刻深度和持刀深度写一样了，如果雕刻深度，如果雕刻深度大于持刀深度，如果大于一倍呢？ 啊？你比如说这是现在写的是一点一，赤道深度是一点一，他就是两刀切透，如果是二点二，前面后面一样的话，他就是一刀切透，这个意思点确定，然后一变色，他里面出来一个蓝色的， 这个就是路径，然后选这个，这个呢也可以选向导点，向导点，然后一会告诉你怎么做啊？然后先这个出镜纹过去，刻这个向外了，然后这个地方 深度什么都是一样的，确定这样选中道具路径，输出道具路径，然后再输一个名字 特征点，路径左下角，确定确定他就是路径左下角就是这个位置， 然后转换，用诺城转换器转换，浏览长了这零四五还转换完成。

第八讲图纸打开屏幕上没有任何图形的解决方法。我们经常会遇到打开图纸，图纸上没有任何的图形，这时候如何解决呢？一共有五种情况，我们对每一种情况都进行了详细的讲解，然后这里边都是实际的图纸， 给大家的一个实际图纸，然后可以根据实际图纸进行练习，就可以解决图纸上没有任何图言的一个解决方法。然后首先我们拿一个最简单的第一种方法进行讲解，首先我们打开这张图纸， 让我们观察一下正常图纸，税件跟我们的图纸一定会有图形的，所以说这时我们看不见，就要查找一下什么原因，这 我们发现图纸上没有任何图片，这时候我们可以全选，然后我们会发现他全部是有图片的，有文字，然后一共是两百六十九个图片，这时候我们双击鼠标滚轮，我们发现还没有任何图片，这时候我们缩小， 我们会发现屏幕上有两个亮点，有两个亮点，然后我们首先对下面这个亮点进行选择，然后会发现他是有一个点， 然后我们对上面那个亮点，再双击鼠标滚针，然后缩小上面的亮点进行全部选择，我发现上面的涂鸦是比较多的，就多个涂鸦，我们进行放大，对这个亮点进行放大，然后这时候我们就可以看到这个图形， 这就是我们想要的一个平面图，所以说下面这个点是不需要的，我可以对他进行删除，删除这个点，然后再双击鼠标滚轮，所有图形充满石膏，这时候我们就可以看到这个图圆了，这是有图圆的，只是我们没显示，所以说我们要会如何解决。 然后剩下的四种方法也是比较难的，比第一种的方法要难，也进行的详细讲解，这里面都有图纸的，教大家每一步怎么筛选，然后如何解决， 图纸上没有任何图形的一个方法。这个视频小段子只是简单的讲解，大家想要深入了解和学习，欢迎进入本人橱窗内容，通过学习大家可以轻松的掌握工作中实战的天正 cd 技能。

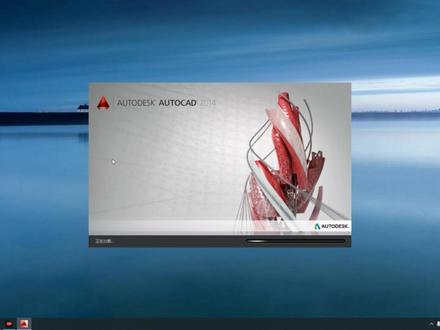

大家好，打开 cad 不显示模板文件窗口，怎样才能显示模板文件窗口？我们先随便看一份 cad 图， 然后在命令号输入 s t a， r t， u， p 按空格，现在的数值是二，我们将数值改为零点一下空格。现在我们把 cad 关了，我们再重新开一下看一下， 现在就已经显示以 d r a 开头的模板文件窗口了，这个文件就是用户没有自定义文件名称之前，系统给文件起的名字，大家学会了吗？

哎，老师，为什么我一打开这个文件，他就显示这个参照丢失啊？那遇到这种情况下，我们先直接点击忽略，好，先拿到这样一个面板，没发现我们图纸下方是不是图纸就丢失呢？他这是什么都没有， 那么可以直接点击右下角这样的一个图标，管理外部参照，也可以输入他的快捷指令 e r， 然后空格确定。打开这个面板之后，我们缺少了一个深圳弯口，按这样的一个文件，他是黄色感叹号，说明丢失。那么先鼠标左键点击一下他在下方的保存路径，这里我们点击一下他后边有三个点，再点击三个点， 我找到他存储的位置，那我是把它放在桌面上，我们就直接找到桌面，找到这样的一个文件，选用他点，再点击一下，打开啊，再点击把这些全部忽略掉，你看一下丢失的图纸是不是就打开好了啊？而且呢，这上方也已经显示了已加载，那你发给别人的时候，如果说 不想让他出现咱们这种情况的话，可以选中这个图尺，然后我们来看一下这个位置他是什么类型。找到我们特性的快捷指令是 ctrl 加一，按一下， ctrl 一好，他的名字叫做外部参照，好，我们先把这个特性面板给他关闭，选中这个文件，鼠标右键点击，再点击绑定，再点击确定 好，再来看一下这个文件，还是要选中它， ctrl 加一，它现在是不是就是快餐照呢？如果说我们想对它进行修改，那选中这文件之后，再找到分解的快捷指令， 在这里 x 输入 x， 将它分解一下，那里面的一些内容咱们都可以进行任意修改，发给别人的时候他们也可以进行编辑，非常的方便。老师，我看你刚才用了好多快捷键， 我记不住咋办？记不住 cad 常用的快捷指令，我在这里推荐你使用这一张 cad 的快捷键大鼠标垫，包含咱们二维和三维常用的快捷指令都有对应的图标，总共一百四十个常用的快捷指令鼠标垫，我把它放在视频左下角的小黄车里，赶紧带一张回去，提升你的办公效率吧。

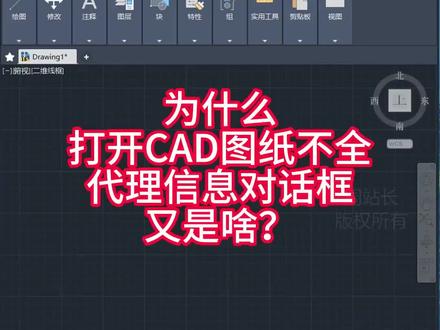

大家好，我是周站长，经常有一些用户问我周站长，为什么我打开图纸会出现这种 dance 信息的电话框，然后打开这个图纸，它还显示不前，怎么办？比如我这边点击文件， 点击文件打开，然后我打开一个图纸，点击打开，打开之后他会弹出这种弹子信息电话框， 一般出现这种对话框可能会出现图纸不全的问题，出现这个之后我们拖动这个，我们可以找到这边缺少的应用程序， 我们可以看到这个明显的这个图纸就是天正画的，你必须要安装天正才能打开，如果出现这个，我们点击显示弹的图形，点击确定， 这样我们可以看一下我们打开的这个图，它是不全的。我们想要显示前，我们必须安装这个天震，打开或者安装定的插件，它可以加载这个天震的插件也是可以的。比如这边有一个赫斯工具， 点击这个赫斯工具的菜单栏吧赫斯工具，然后这边有一个天正插件，我点击加载天正， 然后我们可以看到这个图纸，它就显示钱了。如果你需要这个插件的话，可以到 c a d 字写网搜这个赫斯工具进行下载。如果你打开图纸，不出现这个弹子信息电话框，我们可以输入 o p 快捷键， o p 回车打开这一个选项，电话框这边有一个打开和保存，我们需要把这一个显示代理信息电话框勾上，然后 再打开图纸，他就会出现这个单子信息电话框。如果你想始终出现这个单子信息电话框，我建议你新建一个空白的文档，然后通过刚才的 op 回车打开这个选项 对话框，打开和保存，将这个勾上之后点击确定，然后我们通过文件这边有一个 另存为，我们需要把这边的格式改成 d w d w 七，然后保存成这一个 a c a d i o c 将这个覆盖点击保存。保存之后以后我们每次打开图纸，他都会默认勾上这个单子信息电话框，如果你图纸是第三方插件画的，他就会有这个电话框，你就知道 你的图纸是什么插件画的，你应该安装什么插件，打开这样的图纸。好了，今天的内容就分享到这里，如果觉得有帮助，双击屏幕点个赞，关注我，学习更多 cs 小知识，谢谢！

今天给大家分享一个，就是 cad 双击你的图纸之后打开的是一个，呃，这个正在打开啊，是是一个 空白的一个界面。嗯，你看我现在这个双击之后他就是一个空白的界面，那么我们怎么解决他呢？先关掉他，然后右键 打开方式，选择其他应用，把它选择这个 dwj 这个，然后勾选照始终 使用此应用，打开 dwg 文件，我们点击决定，那么这个时候他正在打开， 稍等。嗯， no， 这样的话就没有问题了，我关掉它， 你勾选之后再次双击他，其实就能够正常的打开了，他有可能是你平常右键打开的时候无操作所产生的问题。

如何打开 dxf 文件转换成 dwg 格式就可以了？打开小工具细节 cad 转换器，找到 dwgdxf 互转功能，拖入要转换的文件，点击批量转换，等待一会文件就转换好了。有需要的小伙伴赶快来试试吧！

ug 导入图纸不显示，一定是有一个隐藏功能，你没有打开，记得点赞收藏。常见的问题你一定会用到。桌面有一个 dwg 的文件，我们导入到 ug 的时候经常会出现没用啊，比如说我们选择文件啊，导入 dxfdwg， 打开浏览，选择这个 dwg 的文件， 选择预览，他也能看到有东西点击完成导入进来以后呢，我们进入到适合窗口，他什么也没有啊，图层他也没有， 这个是什么原因造成的呢？就是因为屏幕太小，或者说没有发现，我们继续导入 dwg， 在这个选项下面，他其实还有一个东西，只是我们没有拉长，你可以选择用这个小箭头点点击他， 也可以把它往下拉，你会发现漏出这样的一个东西啊，其实这边会有一个新建部件，我们把它改成工作部件就可以了，就这么一个 小的操作，很多人发现不了，就在这个地方，我们再次选择预览，点击完成就倒进来了，选择适合窗口，搞定完活，就这么样一个小窍门，记得关注再走哦！
