pt 一百一体化温度变速器主要用于工业过程温度参数的测量和控制。变速器是由 pt 一百热电阻传感器和温度变速器模块组合在一起。温度传感器热组织是随温度变化而改变， 其组织在零摄氏度是为一百欧姆，输出信号和温度变量为线性函数关系变送气垫流行输出四至二十码电压型，输出零至十伏 wsx 电接点。双金属温度计 工作原理是用两种膨胀系数不同的金属组合在一起，主要用于精度不高的测温场合。

今天给大家讲一个我们公司的一款常规的通用的一个智能仪表，这个仪表呢，它有很多种输入方式， 我们可以通过他后面的接见方式可以看到四到六号，按信号热电左热电藕电压输输入，包括他有变速输出。然后我们再看一下他的输入信号类型，可以有多种信号输入。 那他的信号输入呢？对应到我们的说明书可以看到他的输入方式。现在我们拿温度传感器来做一个讲解，就是首先 我们温度传感器分为普通的这种温度传感器和带有变速输出的这种温度传温度信号。这种变速输出的这种信号一般是指定一个温度范围，然后对应四到二 输出，或者零到五伏，零到十伏输出。这个是他的一个温度的一种变速器。那如果常规的这种温度传感器呢？他一般就是直接输出三根信号线，也就是 pt 一百的信号输出。 热电组的信号输出。现在我们接线的这种方式。这个蓝色的这个是我们的温度传感器，直接连接到了我们的仪表，它的输入就是 pt 一百的信号输入。我们可以看一下仪表的接线图， pt 一百输入就是一和二进行短接，然后三接电阻的另外一端。 现在我们接好线了以后，发现他的显示不正确，因为现在的温度没有这么低。然后现在我们来看一下仪表内部的一个参数。首先长按设置键，这个时候我们需要输入密码三个五， 输入三个五以后按一下 set 确认，这个 sn 对应的就是我们仪表的说明书上面的这个 sn 等于十五，现在就是说默认的是四道正航信号输入，现在是 pt 一百输入。我们可以看到说明书 sn 应该是等于八的， 现在我们可以通过这个方向键进行操作，将 sn 修改为八。设置好以后按一下设置键 确定 dot 是他的小数点位置，我们也可以通过向上的键给他增加一位小数点。好，然后按 san 确定， 然后长按 sen 退出来。现在显示的就是我们的一个传感器当前所处环境的一个温度，我们可以简单的去测试一下，就是我手握着 传感器，这个温度值他会持续的上升，这就是温度传感器的信号接入他的一个信号的一个变化，就是我们这边的话可能温度上升比较慢。 这个是 sn 信号输入对仪表显示值的一个影响。那常规的来说呢，就是万能输入的仪表，他的输入信号都是可以的 啊。以后我们可以借用这种信号发声器对仪表进行一个万能输入信号的一个测试。这个是 pt 一百温度信号的一种输入方式。

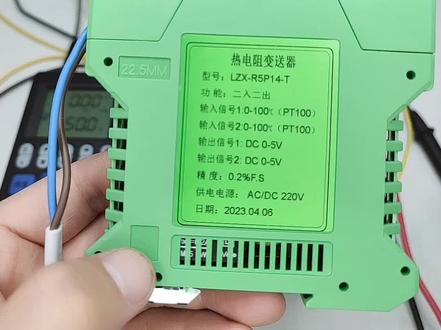

那么我们现在讲解一下这一款热电阻温度变速器的信号输入和信号输出，呃，来确认一下产品的功能是否实现。那么我们的信号输入是 pd 一百热电阻信号输入温度范围是零到一百摄氏度，两路信号是一样的，输出信号是零到五伏， 供电电源是二百二十伏。那么我们呢是参考我们的接线图，一二三是信号 pt 一百一，输入五六七是 pt 一百，第二路信号输入信号输出是九和十十一十二，分别输出两路零到五伏直流电压信号，那么这一款产品的供电电源是二百二 二手供电，我们按照这个接线图进行接线，避免接错。首先我们做测试，接线的话是接入一二三 是第一路 p t 一百热电阻信号信号的供电电源是十四和十六是二百二十伏，这个二百二十伏供电一定要注意安全， 那么我们严格按照接线， 接完线之后呢，我们的信号输入是一二三，接入温度信号，我们信号输出是九和十，可以看一下我们接入万用表， 因为我们用的温度变速器呢，输入是零到一百摄氏度，对应输出是零到五伏，那么当他输入五十摄氏度的时候，我们的直流电压信号输出是二点五伏左右， 我们现在可以加入信号，现在我们家的温度是 pd 一百五十摄氏度，那么信号输出发动表应该测量的值大约是二点五伏左右， 那么我们可以看到现在显示是二点四九伏，那么我们输入和输出信号是相对应的，那么我们现在改变一下温度值，比如说我们改变到 八十八十摄氏度的时候，我们可以看一下，八十摄氏度的时候，我们显示是 三点啊，现在显示三点九八四，那么我们八十摄氏度的时候，按照对应的比例关系，零到一百摄氏度对应零到五伏八十摄氏度，八十度的时候，对应的是显示四伏左右， 那么我们数值是对的。如果我们把温度调到一百摄氏度，看一看会不会显示五伏，那么我们现在调试温度， 调试到一百摄氏度，那么我们可以看到显示四点九九七，四点九九二 这个值的话，就对应的零到一百摄氏度，对应零到五伏直流电压信号输出，这就是我们温度变速器的一个作用，把温度值转化成直流电压值，那么我们还可以调一下温度，我们调到二十 摄氏度， 那么我们调到二十摄氏度的时候，对应应该显示是一伏，那么我们显示的直流电压信号是零点九九八，一点零零一， 那么对应的温度值是对应的二十摄氏度的时候，对应输出是直流电压零一伏一伏，那么我们这个数值信号输入和输出是对应的。 同样的原理，我们现在测的是第一路，也可以把我们的温度信号改到我们的第二路五六七这个温度上，那么信号经过隔离转换输出的电压值同样也是零到五伏的直流电压信号，这就是我们这款产品 接线应用介绍。

这是一个温度变速器，信号输入类型是 p t 一百，输入电压二十四伏 d c 输出四至二十毫安，温度控制范围零至一百度。 我从控制变压器取交流二十四伏，经过整流桥得到直流二十四伏。先把电源正极接到变速器正极接线处， 变送器负极引出来一个线头，先不接到电源上，我们把 t t 一百型温度传感器接到下面这三个接线柱上。 右边第一个接线柱接传感器红色线，剩下两根蓝线随便接。 我们把外用表调到直流电流档单位，毫安红表笔掐到变速器负极引出的线头，黑表笔掐到二十四伏电源的负极上。 送电后，万用表开始显示电流变化。我拿来一杯热水，把传感器放到杯里加热。 万用表显示的电流在增加，水不太热，显示的电流变化不算大，但最大也不会超过二十毫安，因为它的范围是输出四至二十毫安。输出到能够接受电流模拟信号的设备，就能使用温度控制整个线路。 这个是电流型的温度变速器，还有零至五伏、零至十伏电压型温度变速器，稍后我都会介绍给大家。

大家好，今天为大家讲解一款热电组信号隔离器，也称之为热电组信号隔离衫，那么我们手里的这一款产品功能是一进两出， 产品的功能是输入一路 pd 一百热电组信号，输出两路 pd 一百信号， 可以将现场的 pt 一百热电组信号经过隔离转换，输出两路 pt 一百信号给我们的 plc 系统或者 dcs 系统进行数据采集。那么这一款产品的功能电源是直流二十四伏供电， 产品的精度是千分之一啊，这是我们的产品基本功能，那么我们看一下 产品的外观，首先这款产品呢，安装方式是标准的导轨式安装，我们可以看一下安装 产品拆卸和安装，还有体积是比较小的产品呢，左右宽度尺寸是十七点七毫米，那么我们这一款产品是一入两出 热电组信号隔离器，那么我们这一款产品也可以生产为一入一出 pt 一百热电组信号隔离器。那么我们看一下产品的侧面啊，是如何接线的。 首先呢，我们的信号输入是一号端子，嗯，二号端子，三号端子 信号输入，供电电源是二十四二十四伏，是十四和十五号端子信号输出给我们的 plc 或者 dcs 系统是七八九和十十一十二两路信号输出。 那么这一款产品呢，我们可以看一下啊产品的段子定义啊，七号输入 信号输入的话就是一二三啊，三个段子信号输入，用于 pt 一百三限制的信号输入，信号输出呢是 七八九和十十一十二，这是两路信号输入啊，我们可以看一下这个呃，产品的上面的端子定义啊，七八九是信号输出，十 十一十二是信号输出，那么产品的供电电源呢？是十四和十五是直流二十四伏供电。那么呃，我们给产品供电之后接入 pt 一百热电组信号传感器，那么这一款产品就可以将 啊一路 pt 一百信号经过信号隔离转换输出两路，嗯， pt 一百信号给我们的飘 c 系统或者 dcs 系统啊，大家可以看一下。我们这款产品安装是比较方便的，标准的导轨是安装体积比较小巧， 大家可以看一下。

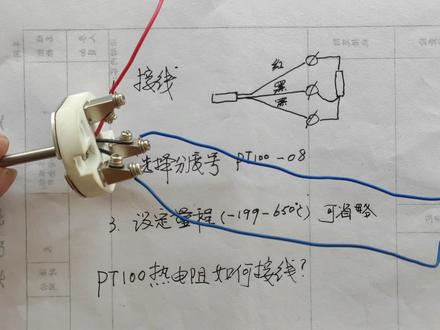

朋友们大家好，我是电工坚果提提，一百工业的电阻是我们成功的测温原件，它的测量范围从零下一百九十九度到正的六百五十度， 因此他的车位范围比较宽广，所以呢在我们的工业中运用的特别广泛。 下面我就和朋友们一起共同分享一下 pt 一百工业热电阻他的接线和使用方法。朋友们来看一下我手里拿的这一个就是 pt 一百工业折电阻， 我们来看一下他的接线柱，在这三个接线端子上，这两个黑色的线是一个断接线，这两个断接线 他们是咱电阻的一端。我们再看一下红色的接线，这个红色的接线呢就是这个在电阻他的另一个接线。我们来看一下下面的这个图，我们来看一下红色，黑色，黑色，这两个黑色呢是断接线， 红色的是另一段，这两个黑色的是其中的一段。我们在接线的时候要按照仪表后面的短的编号来给他接线。 你比如在这块仪表中，我们写 pt 一百固念式电阻，那么呢这个五号端子就要接红色的钱， 六号、七号这两个短子我们呢就要接黑色的线，这样呢就是他的正确的接线方法。仪表接线完成之后， 我们再看第二步，第二步呢就是要酸涩，这个 ptv 工业热电阻他得分度好。为什么要酸涩分度好呢？因为在这个测量温度的原件中，他不仅仅有这个热电阻，他还有热电壶， 就单纯的热电阻来讲，他还分为这个波热电阻和同热电阻等等。因此我们在使用的时候一定要把这个空间热电阻他的黑头号正确的设置到仪表上。第三步呢，当我们把接线 这个坟头号旋转完之后，我们就可以设定一下这个仪表他的量程，这个 ptev 供应电阻，他的最低温度是负的一百九十九度到正的六百五十度，因此呢 我们在设置的时候，他的下线就设置上负的一百九十九，他的上线就设置成正的六百五十度，这样呢就可以了。但是呢对于某些仪表，你比如像我用的这款仪表，我们在这个设置 一百公元电路的时候，只需要把这个坟头号选择对，那么呢这个量程就可以升落，因此呢对于这个闪电量程，我们要根据仪表的功能来设定， 这个呢不是统一的，下面呢我就按照刚才咱们说的这个步骤，一步一步给朋友们分享一下。首先呢我们给这个仪表进行接线，这个红色的线接这个仪表的五号端子， 接线完成之后呢，我们就把这个仪表给他进行分度号选择，按动一下设置键， 然后呢设置键和上升键同时按下去，等变过来这个 sl 零之后呢，我们就继续安动一下设置键，在这个仪表中这个 pc 一百，他的分头号是八， 因此呢我们把这个事要改成八，改完八之后呢，我们就确认一下， 然后我们继续下一步为这个设定，朋友们来看一下，这个 sl 就是他两成下线， 因此呢我们在此就给他绳落，然后继续按动按钮，这个是 sos， 就代表量程上限。我们来看一下， 在这里呢，我们要把这个 ptv 供应的电阻，他的量程上限设置成六百五十度，刚才我们已经说过，对这块仪表他的量程呢可以升落，因此呢我们可以不做设定。然后呢我们按动一下复位键， 我们等待一会，他马上就可以显示出我们的实时温度，我们来看一下这个二十九度，就是现在我们的这个室温。
